Конструирование

Хоть сегодня уже и суббота, но призываю всех, давайте восстановим традицию!

Вот моё, прошлопятничное. Участвовал как конструктор, и несколько раз работал на монтаже.

Итак, гардероб в торгово-развлекательном центре.

Что было в чертежах:

Краткое описание.

Гардероб для посетителей ТРЦ. Всё это безобразие стоит под эскалатором (их - эскалаторов - два, и, соответственно, гардеробов тоже два), и оказывает услуги по раздеванию и одеванию посетителей, что, наверное, ожидаемо для гардероба )))

Всё это мероприятие строилось на (да, рассчитанном мной) металлокаркасе, который потом обшивался изнутри и снаружи (опять рассчитанными мной) панелями из ЛДСП, компакт-плиты, МДФ (AGT), композита.... Да чего там только ни было.

Понятно, что везде и всюду подсветка, зеркала - интерактивные полупрозрачные (ам телевизоры спрятаны за зеркалами, должны реагировать на посетителей, я так понял, но это не точно).

В общем...

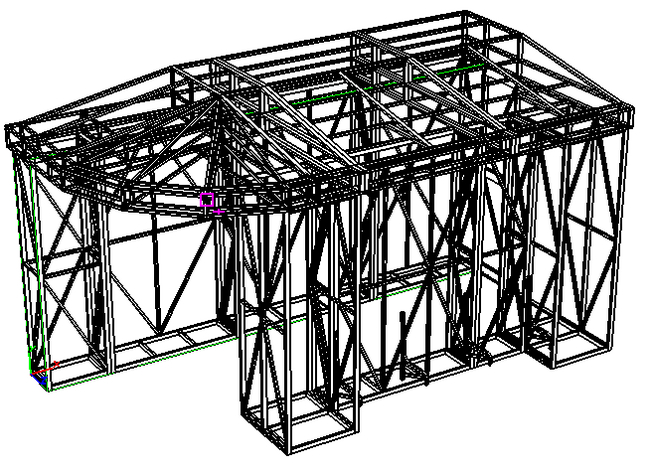

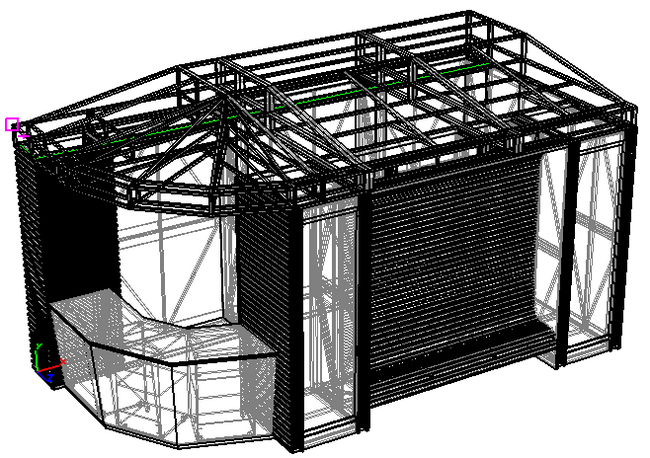

В чистом железе (скелете) на чертежах это выглядело примерно вот так:

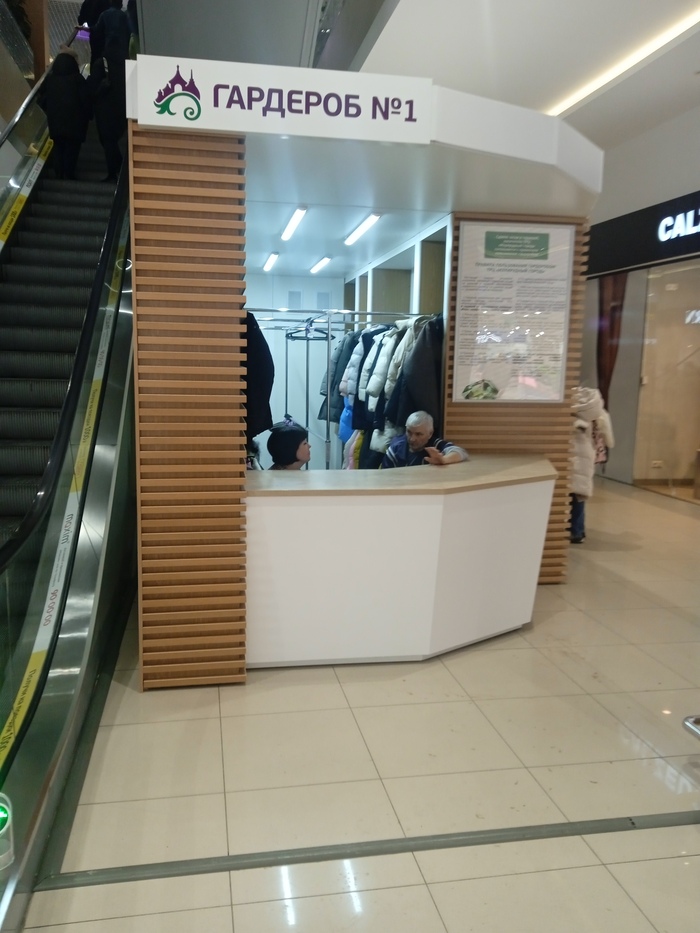

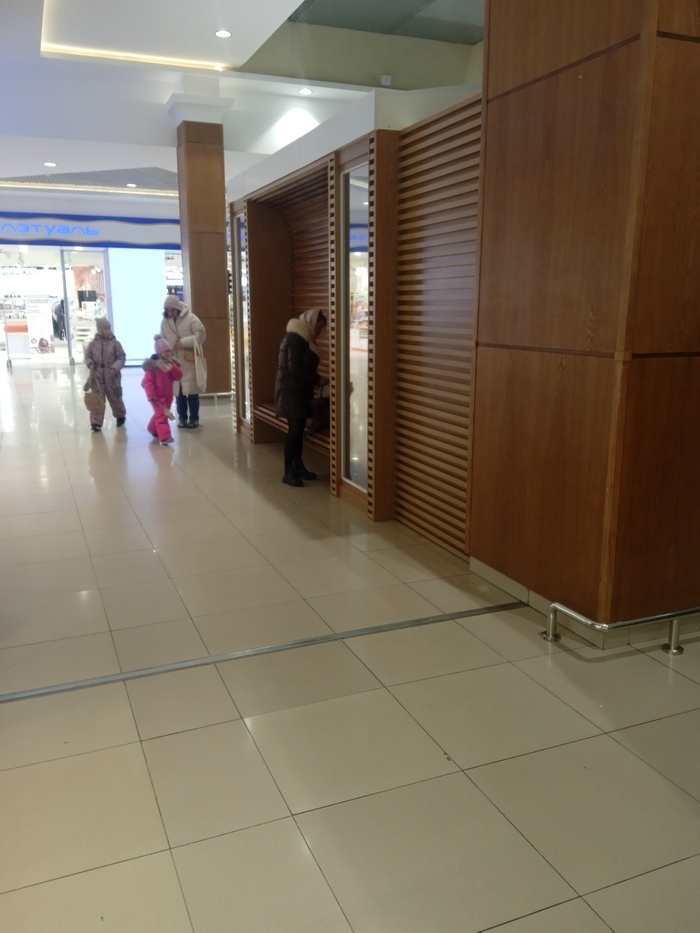

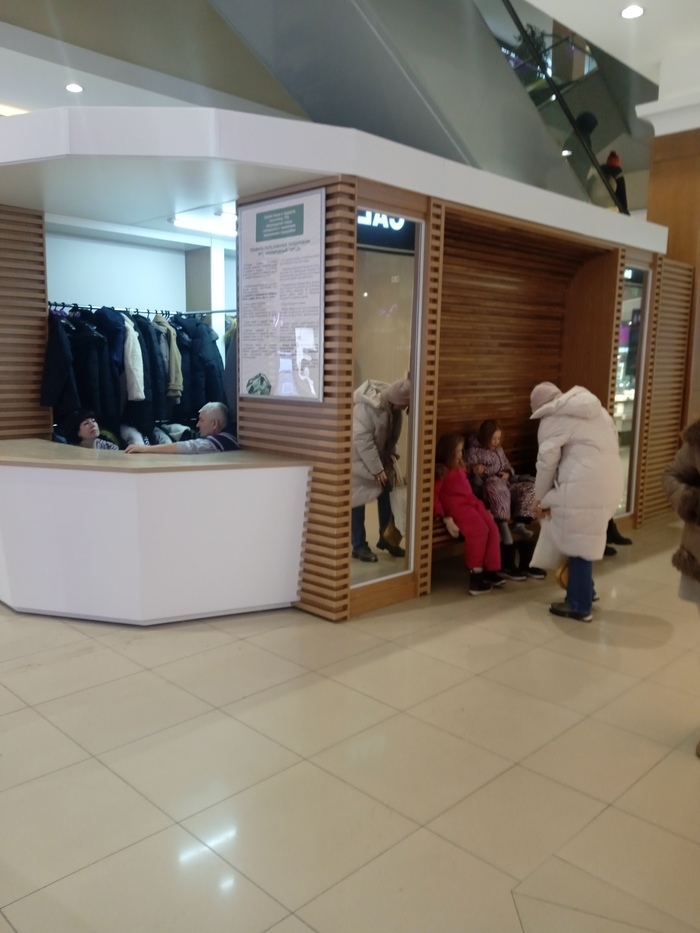

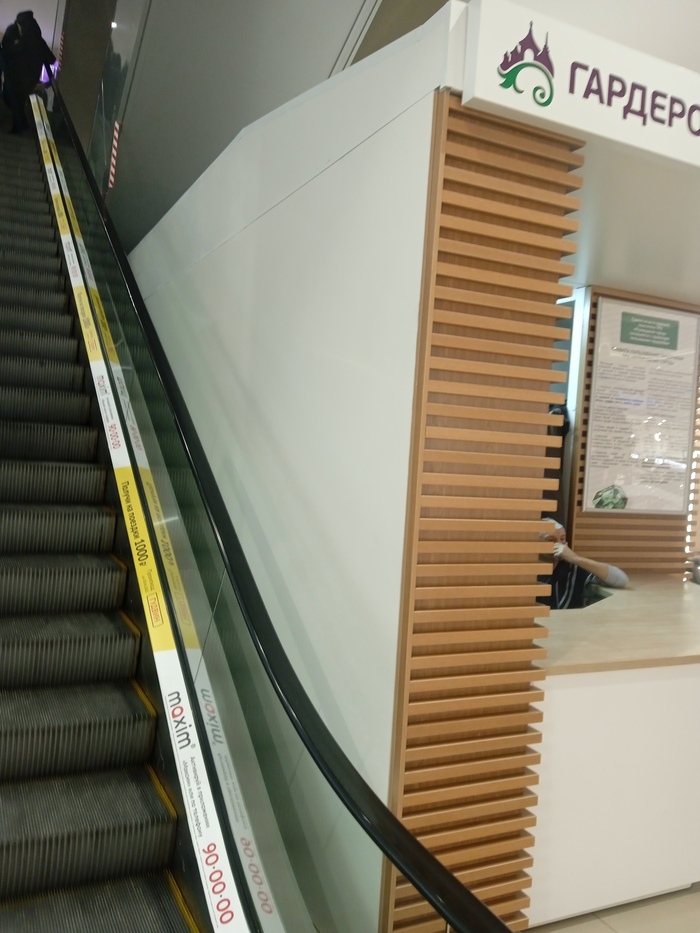

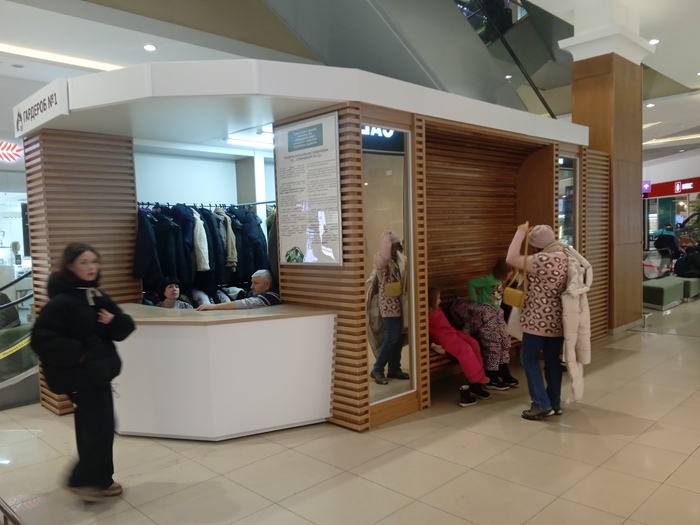

А в итоге получилось вот так:

В общем, теперь уже с субботой всех.

Всем привет.
Уже прошел год с первой встречи инженеров CAD meetup в Минске. Какие успехи сообщества?

В нашем закрытом чате в telegram мы попробовали разные форматы и протестировали разные темы и ветки для обсуждения. На сегодня устаканилась основа чата и уже есть несколько администраторов. Чем полезен чат? В чате можно похвастаться своими проектами и показать свое портфолио (из тех, что можно показывать конечно).

Также в чате можно спросить про ЧПУ станки. Иногда находятся быстрые и точные советы.

В чате мы делимся полезными ссылками, постами и файлами. Некоторые файлы коллеги делают в свободное время в рамках хобби. Среди ссылок есть полезные ресурсы с архивами моделей и проектов для САПР. Иногда можно найти полезные книги и сборники.

Также в чате рассказываем и делимся интересными концептами изделий и успешными проектами коллег по инженерному делу. Чаще всего это проекты талантливых коллег и соотечественников.

Ну а кроме того просто обсуждаем разные вопросы, иногда о производстве иногда про экономику, а иногда просто бытовые темы про здоровье и отдых.

Кроме того можно задать вопрос по ЧПУ или САПР, а также есть отдельная ветка по Cadmech | Интермех. А еще в чате можно разместить свое резюме или вакансию, а также любой участник может предложить тему для обсуждения. Или предложить задачу для поиска квалифицированного коллеги для совместной работы.

Сегодня в чате есть очередная задача на проектирование.

Приглашаю коллег инженеров в наш уютный чат для знакомства, общения и продуктивного нетворкинга. Мы ведь иногда проводим и офлайн мероприятия.)

Также будем рады предложениям по сотрудничеству и развитию сообщества.
Подать заявку в наш закрытый чат в telegram можно здесь.

Блог ВК нашего сообщества здесь.
Задать вопросы администратору проекта можно в сообщениях ВК или в telegram.

Добрый день!

Если кто знает, можете ли Вы подсказать, как создаются сложные формы реза для пазлов, с уникальными элементами, особенно если форма готового изделия нестандартная? Если ли для этого специальная программа, которая сразу считает количество элементов?

Я так понимаю, что пока что сложные формы реза рисуются вручную в векторной программе. Получается, что дизайнер считает по ходу процесса, сколько у него получается элементов? Но это же неудобно.

К примеру, нужно сделать 300 элементов на фигурном пазле размером примерно 30*40 см. Как тут понять, какая примерно площадь должна быть у одного элемента, чтобы не нарисовать не слишком крупный и не слишком мелкий элемент? Как выложить рисунок схемы, чтобы было, например, круговое направление рисунка?

Надеюсь, есть какая-то программа, которая позволяет добавлять свои элементы и соотносить их с общей сеткой пазлов.

Буду очень признательна, если вы сможете подсказать.

Мопед в стиле первых мотоциклов 1920-х годов. Установлен двигатель 6.5 л.с. (от мотоблока, и можно даже не ставить горшок вертикально).

Когда я делаю какой-проект, я всегда начинаю с эскизов. Потом делаю простой чертеж и по нему 3д модель.

Да, я знаю, что логичнее поставить вариатор (вроде "Форварда"/TAV-2), но цена в 9000₽ за комплект для меня слишком велика.

Собираться будет из велосипеда на 26" колесах и профильных труб, так как цельнотянутые дорого.

И да, у меня есть тихий глушитель, который стоит на мотоблока, уровень шума не превышает 50-60 Дб. Прямотоки и прочие громыхатели не мое.
