Красное и белое. Iphone 7 plus & iphone 14 plus
Или синее?
Но во всяком случае - мёртвое xD
Данные древности пришли парой.
Предыстория: начали заряжать семёрку, ну сома посуди, для маха надо отдельный же телефон - не зарядился. Решили проверить зарядку на...
Четырке. Итог - 7+ так и не проснулся из ящика, а 14+ поработал пару минут и с розовыми соплями пикселями вырубился окончательно.
Знаешь чем заряжали?
Вот эта дичь из магазина на сдачу:
Ладно. Дело уже сделано. Вскрываю первую консерву
Iphone 7 plus не включается.
Знаете, вот спустя столько времени увидеть семёна, которого ни разу не вскрывали - ах хорошо, а то бывает откроешь и сидишь смотришь с такой будкой
И закрываешь
А тут прям красота, не то, что в китайском барахле от Sony корячат. Разбирали их когда нибудь? Дичь дичью)
Так, ок.
Давай диагностику покажу
Для начала подключается блок питания и смотрится на предмет замыкания без нажатия на кнопку. Чисто? Тогда нажимаю кратковременно разок и вот, смори:

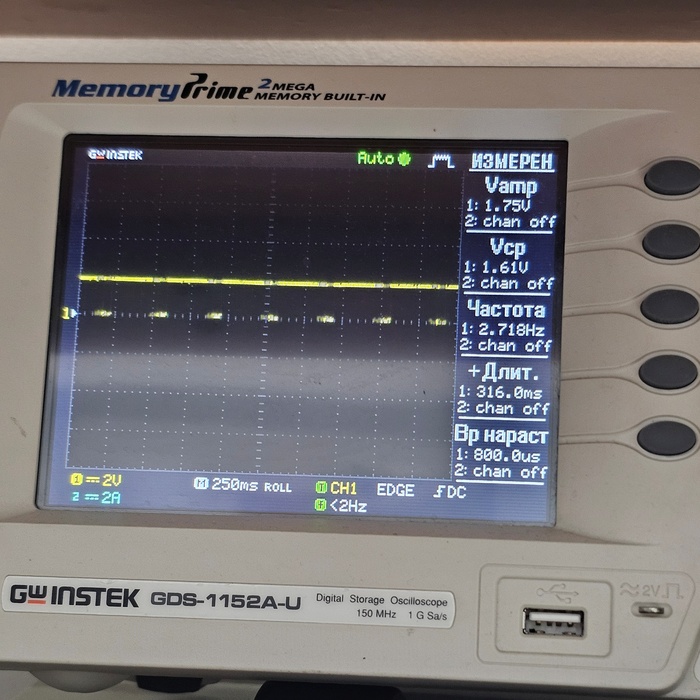

Старт и висит на 200мА.
Самая частая типовуха моделей 5 - 7 серии и дальше расскажу какая.

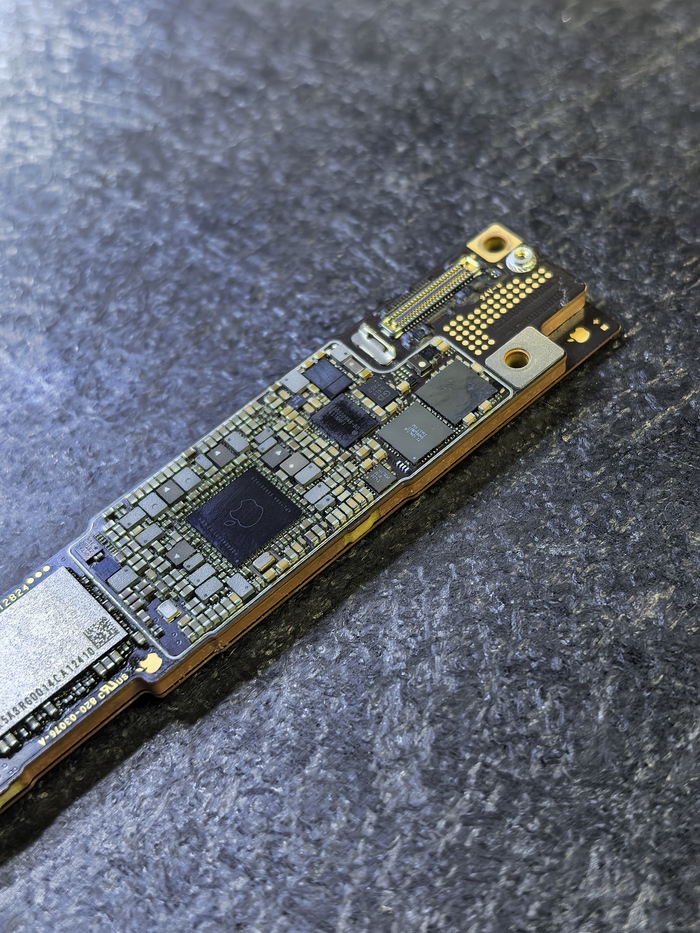

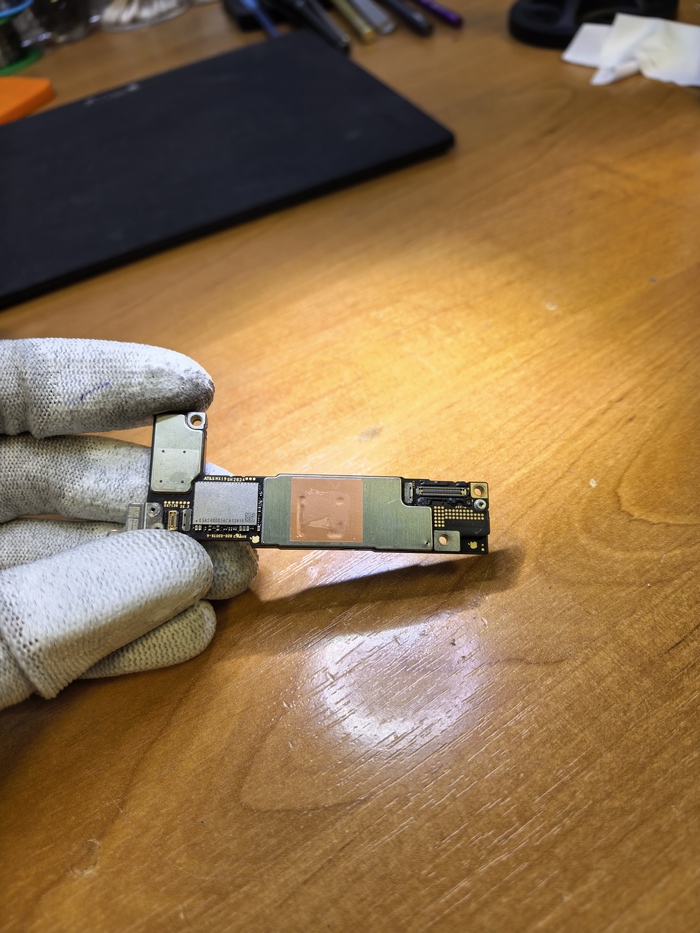

Демонтивирую мамулю из корпуса, подключаю к блоку питалова и смотрю где греется
Естественно через тепловизор
Вот же:
Контролёр usb.
Тут стоит отметить, что это одна из разновидностей его поломки - вылет линии 3в, которая связывает интерфейсный контроллер питания, поэтому и нет старта.
Есть ещё вариации, когда телефон стремительно разряжается и больше не заряжается в выключенном состоянии. В сервисе тебе льют про аккумулятор, но это не так. Его меняют, телефон какое то время стремительно разряжается и снова не заряжается и сервис такой - айм сорри брат, сделал всё что мог, иди гуляй))
Есть и третья разновидность - быстро разряжается, но медленно заряжается даже из выключенного состояния. Тупо поджирает лишние электроны.
У меня первый случай.
Грызу защиту
И меняю на снятый с донора. Их то у меня килограмма 3 наберётся
Точно, чисто, аккуратно.
И также собираю обратно, как будто тут снова никого не было
А вообще нет. Телефоном планирует пользоваться макс, поэтому надо бы сменить аккумулятор от 2017 века)
Ну мне же лень выкрутить 3 верхних винта, поэтому меняю так xD
Ну теперь да. Видно кто тут был.
И кстати, на каждом своём ремонте я клею свои голограммы. Я не боюсь сделанного своими руками.
Ну влагозащита - извинитесь. Я на неё и не рассчитывал
Ах да, точняк. Я же не показал, что он работает и заряжается
Один есть.
Что там второй?
Взрываю задник с помощью своей автоматической тачанки
Не лопатками, и не карточками, никаких плёнок и прочей хунты - всё будет открыто так, что не будет ни единой царапки по краям рамки. Внешне никто, даже я, не смогу определить разбирался телефон или нет, поэтому когда мне пишут:
Хочу на авита купить телефон, сможете посмотреть его состояние, реф или ориджинал?
Ребят, БЕЗ ВСКРЫТИЯ точно определить мусор это или нет - не получится.
Ну можете подуть в лоток симки. Если слюни вылетают из всех щелей, то точно разбирался))
Раздвигаю створки:
Принцип тот же - к шнурку.
Вот тут уже смотри:
Потреб идёт даже без нажатой кнопки питания.
Открываю схемотехнику.

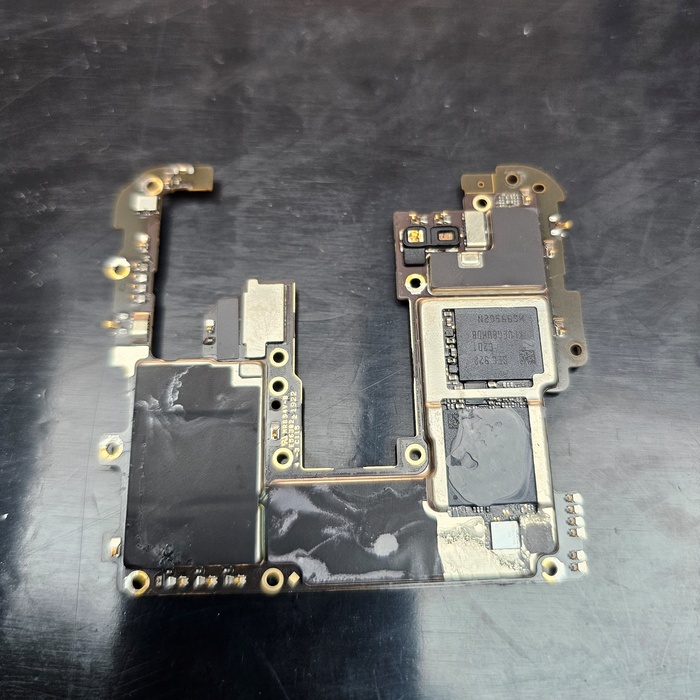

Итак. Питалово с аккума тут идёт на контроллер заряда tigris и через резистор на главную линию всей платы
Именно поэтому при банальной замене аккумулятора многие умудряются убить плату.
На iphone 14 и выше я перед заменой аккума делаю некоторые процедуры, которые точно позволяют не поджарить мамку. Это важный момент.
Делаю нужные замеры - заниженное падение напруги
А далее через тепловизор смотрю где кипит, хотя я уже и без вскрытия знал проблему, но для контента это дело надо сделать))
Хоть картинка и ни о чем не говорит, но пусть будет. Локально - греется нижняя часть где контроллер заряда.

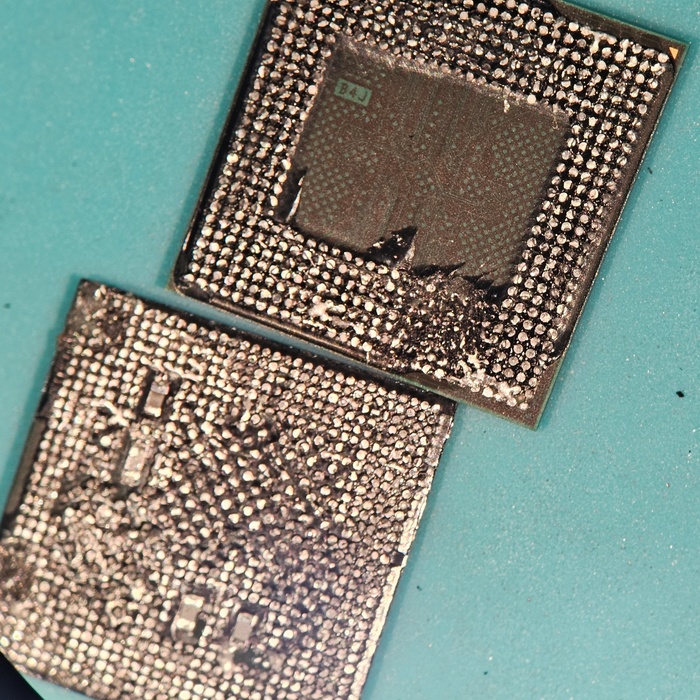

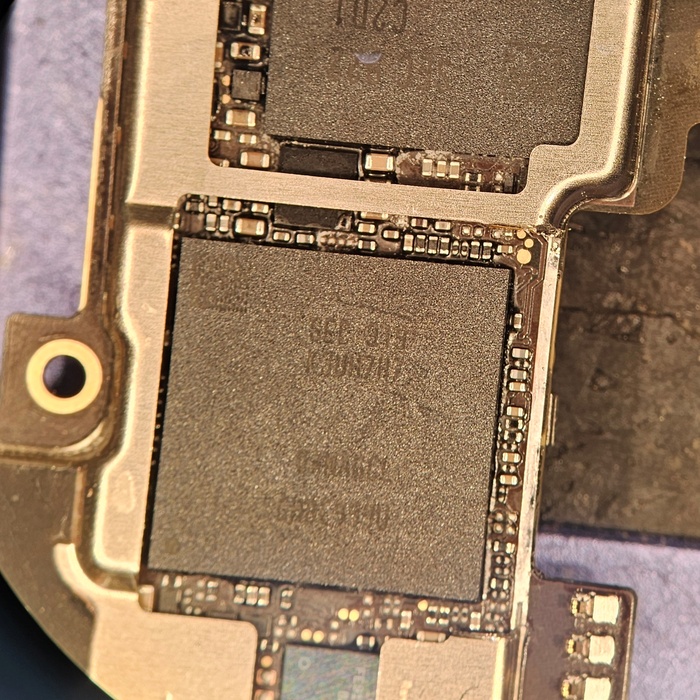

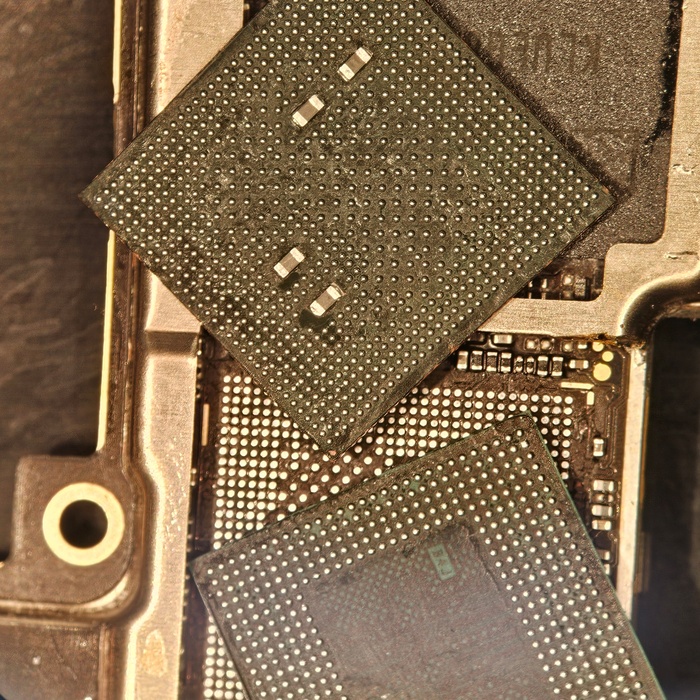

Выпиливаю область
Контроллер заряда возьму с донера

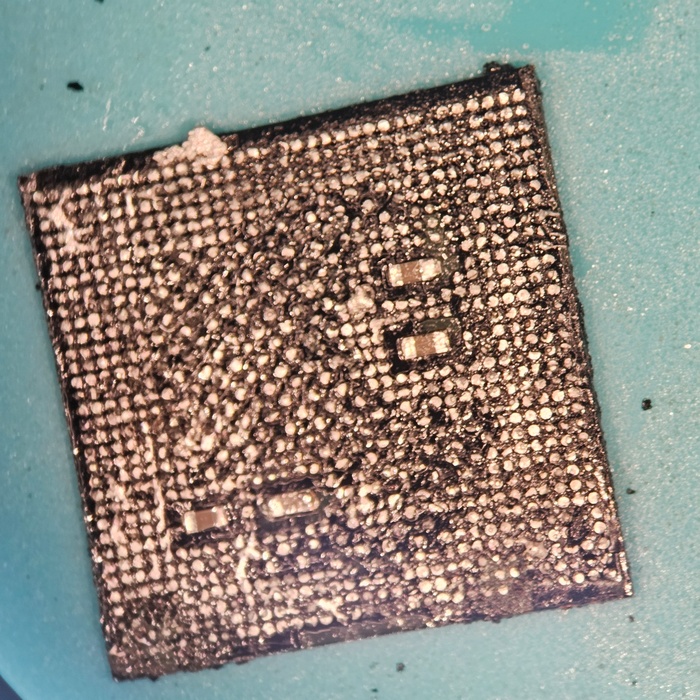

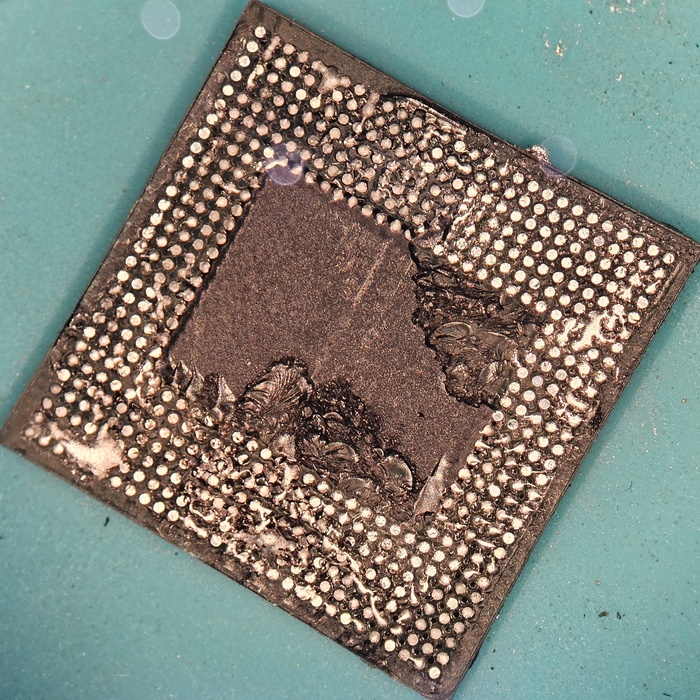

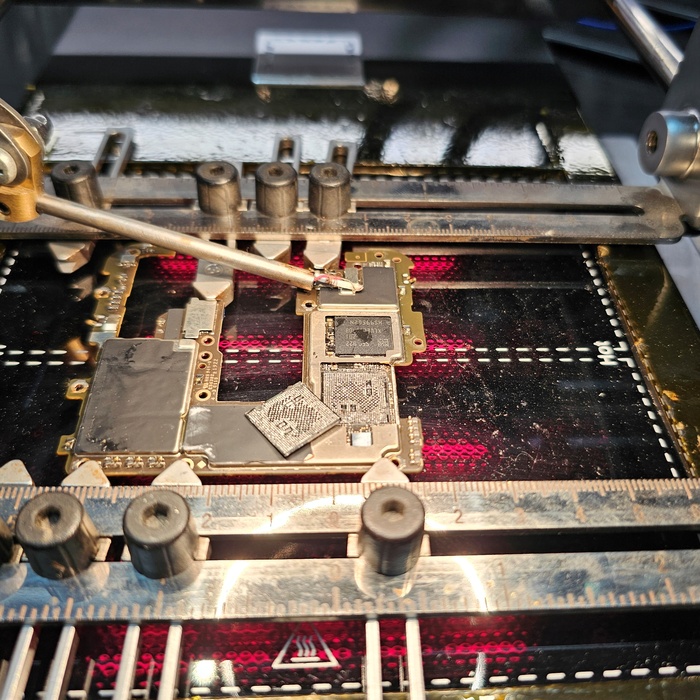

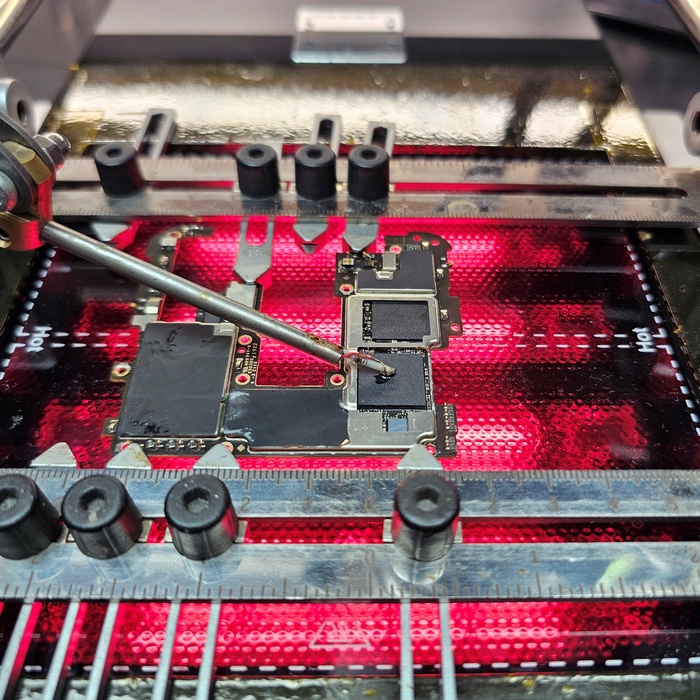

Сниму старую дичь и запаяю "новую" б.у оригинальную
Делов на 30 минут
Вот теперь плата не жрёт ничего. 1мА - запитка контроллеров и всей платы. Это норма. Там даже меньше, просто блок питания округляет немного.
Запакую края пиленной защиты, чтобы не коротила на конденсаторы

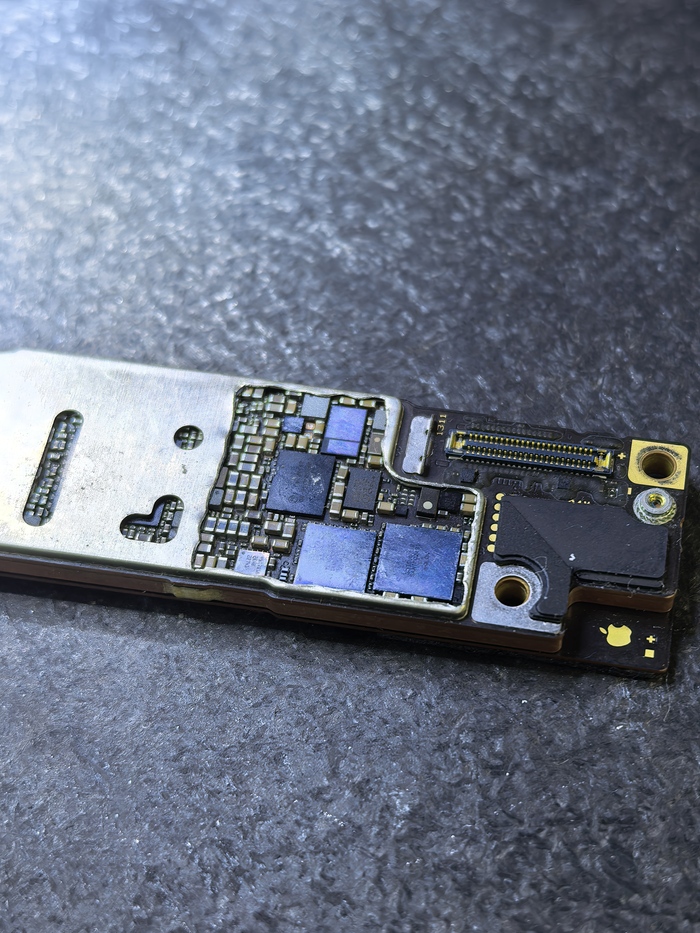

И принаряжаю плату обратно в около идеал
Ремонт занял 30 минут, а вот обратная сборка с обязательной чистой старой проклейки и восстановлении влагозащиты от кратковременного попадания пресной воды занимает ещё минут 30.

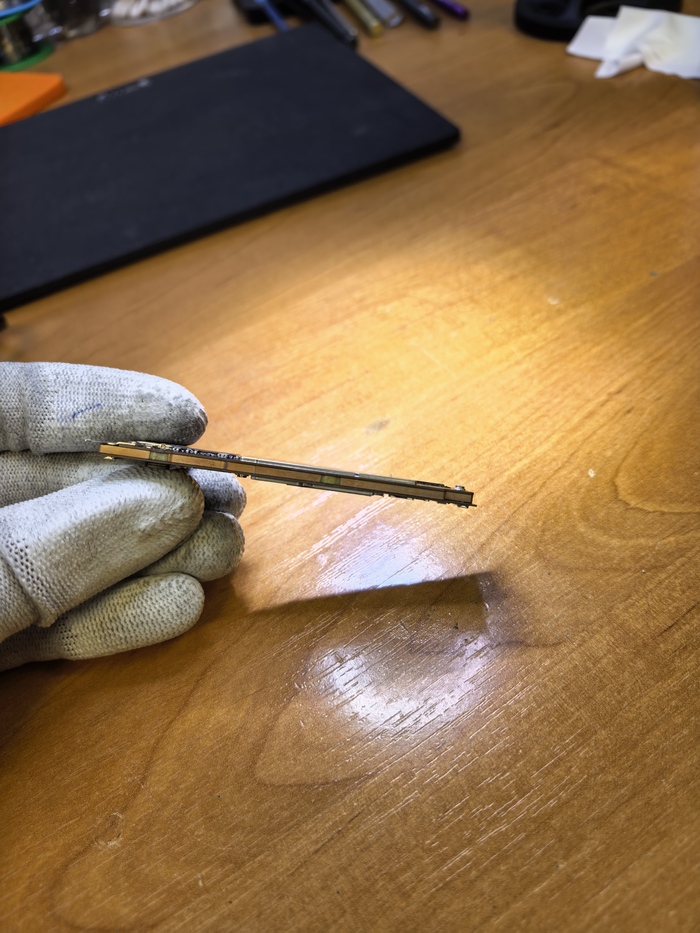

Ай ладно, вот с другого ракурса покажу
Кросиво.
Чё там заряд?
Есть.
А влагозащита?
Тоже хорошо. Купай но не сильно)
Итого:
Iphone 7 plus 4 тысячи и 2к аккум.
Iphone 14 plus 14 тысяч.
А провод, который взорвал эти две консервы - 150р xD
На оба телефона ушло полтора часа и отдали всего 20 тысяч.
