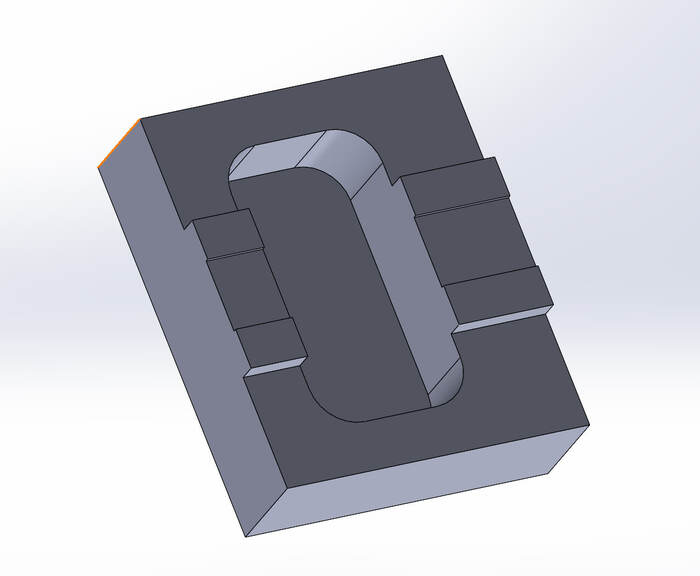

ТОП-15 товаров с AliExpress для сборки механических узлов и самодельных станков

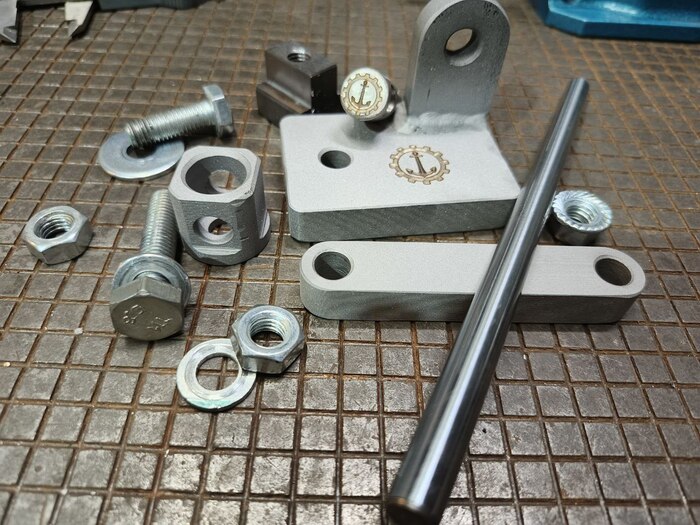

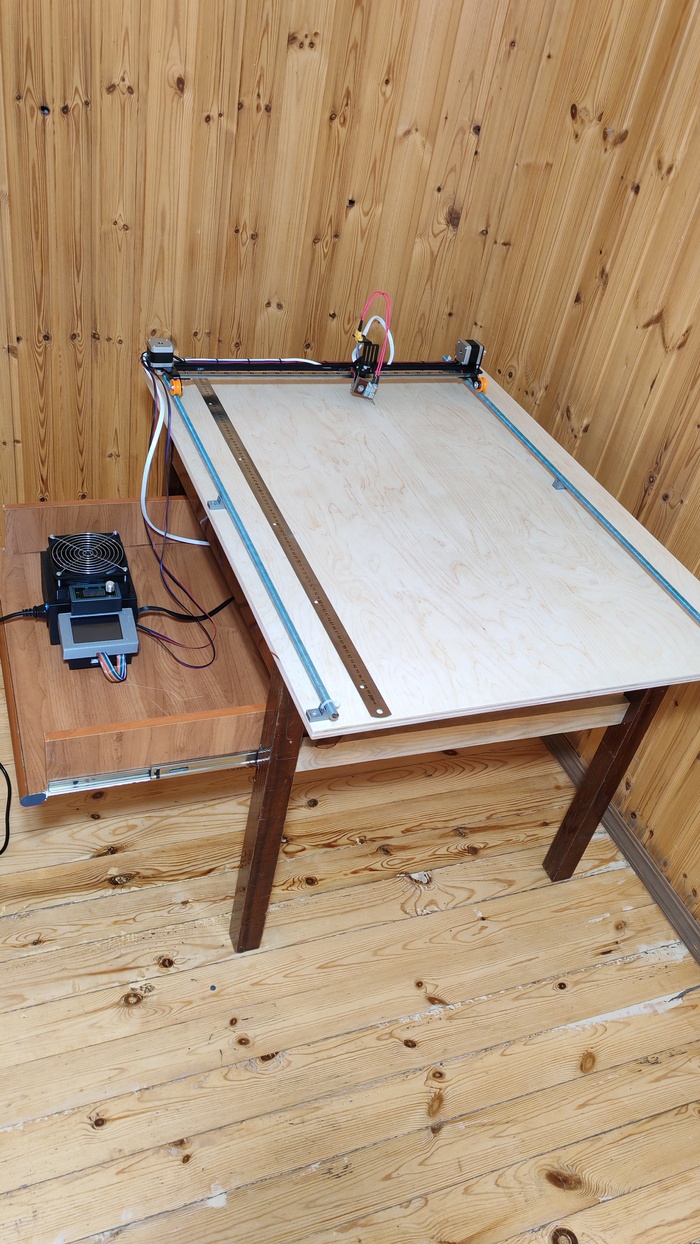

При сборке небольшого станка основные сложности часто возникают с механикой: нужно обеспечить перемещение без перекосов, передать вращение и надежно закрепить детали. Для этого используются ходовые винты, муфты, ремни, профили и крепеж разных конструкций.
1. RDBB SFU — шариковые винты для линейного перемещения
Шариковинтовая передача используется для преобразования вращения двигателя в поступательное движение рабочего узла. В ассортименте RDBB указаны винты SFU диаметром 12, 16 и 20 мм, длиной от 200 до 600 мм, с шариковой гайкой. Для самодельного станка это один из основных элементов линейной оси. Но одного диаметра недостаточно для выбора: нужно уточнить шаг винта, обработку концов, конструкцию опор и совместимость гайки с креплением каретки.
2. TWO TREES T8 — гайка для ходового винта
Винтовые передачи T8 часто применяются в механизмах перемещения небольшой нагрузки, включая оси 3D-принтеров. В ассортименте TWO TREES есть отдельная гайка для такого винта. Она пригодится при замене изношенной детали или самостоятельном изготовлении каретки. Однако обозначение T8 определяет только номинальный диаметр винта. Перед заказом необходимо проверить шаг резьбы, количество заходов, направление резьбы и размеры крепления гайки.
3. Veekaft D34L45 — мембранная муфта для соединения валов
При передаче вращения между двигателем и механическим узлом важно обеспечить соосность валов. Мембранные муфты допускают небольшие компенсационные перемещения, но имеют ограничения по крутящему моменту и несоосности. В списке представлена двойная мембранная муфта Veekaft D34L45. Для выбора необходимо знать диаметры обоих валов, допустимый момент и максимальную частоту вращения. Такие параметры нельзя определить по внешним размерам муфты.
4. Зубчатый ремень 3GT/G3M — передача вращения без проскальзывания
Зубчатый ремень подходит для механизмов, где требуется согласованное вращение шкивов или перемещение каретки. В предложении указаны профили 3GT/G3M с шагом 3 мм, шириной от 5 до 30 мм и длиной от 453 до 765 мм. При сборке привода необходимо подобрать соответствующие шкивы и правильно рассчитать натяжение. По одному названию нельзя оценить допустимую нагрузку и ресурс ремня. Для точного позиционирования также имеет значение жесткость всей передачи.
5. Полиуретановый ролик ID6/OD22 — направляющий элемент механизма
В механизмах перемещения небольших конструкций применяются ролики, которые движутся по направляющей или опорной поверхности. Эта модель изготовлена из полиуретана, имеет заявленные внутренний диаметр 6 мм и наружный 22 мм. В предложении упоминается крепеж из нержавеющей стали. Я бы рассматривал такой ролик для небольшого направляющего или вспомогательного узла. Но для расчета нагрузки нужно знать конструкцию оси, наличие подшипника и свойства полиуретана.
6. Magic Dragon 2020V-N2 — алюминиевый профиль для рамы
Алюминиевый профиль позволяет собирать каркасы небольших станков, корпусов и лабораторных установок без сварки. В линейке Magic Dragon представлен профиль 2020V-N2 длиной от 100 до 1000 мм. Формат 2020 удобен для компактных конструкций, но жесткость рамы определяется длиной элементов, сечением профиля и способом соединения. Для установки гаек, уголков и креплений необходимо проверить геометрию пазов. Одинаковое обозначение профиля не гарантирует совместимость всей фурнитуры.
7. CLOXY — квадратные гайки для алюминиевого профиля
При сборке каркаса из алюминиевого профиля крепеж обычно устанавливается в продольные пазы. Квадратные гайки CLOXY заявлены в размерах M2–M8 и рассчитаны на подобные соединения. Они позволяют закреплять кронштейны, панели и дополнительные элементы конструкции. Однако размер резьбы не определяет совместимость с конкретным пазом. Нужно проверить ширину, толщину и посадку гайки. Для нагруженных соединений также имеет значение материал крепежа и площадь контакта.
8. Стопорные кольца с винтовой фиксацией — ограничение осевого перемещения
На вращающихся валах иногда требуется механически ограничить положение втулки, шкива или другого элемента. В списке есть стальные стопорные кольца с фиксирующим винтом для размеров M8–M20. Подобная конструкция может использоваться как осевой ограничитель при подходящих размерах. Но обозначение M8–M20 требует уточнения: для установки на гладкий вал важен фактический внутренний диаметр. Также необходимо проверить способ фиксации, чтобы не повредить поверхность вала.
9. ZFhong — алюминиевые дистанционные стойки M2–M5
Дистанционные стойки нужны, когда панель, плата или небольшой механический узел должны находиться на определенном расстоянии от основания. В линейке ZFhong указаны алюминиевые стойки с резьбой M2, M2.5, M3, M4 и M5. Они могут пригодиться для установки электронных плат, кожухов и вспомогательных элементов станка. Но использовать стойку как силовую опору без расчета нельзя. Несущая способность зависит от длины, сечения, материала и направления приложения нагрузки.
10. DIN7991 — винты с потайной головкой для плоских поверхностей
Когда головка крепежа не должна выступать над поверхностью, используют винты с потайной головкой. В предложении указаны размеры M2–M10 и нержавеющая сталь 304. Такой крепеж может применяться для установки панелей, крышек и отдельных элементов механических конструкций. Однако посадочное отверстие необходимо предварительно зенковать под соответствующий угол головки. При расчете нагруженных соединений следует учитывать класс прочности, который в исходных данных не указан.
11. ISO7380 — винты с полукруглой головкой под шестигранник
Винты ISO7380 применяются там, где нужна сравнительно низкая головка с внутренним шестигранником. В ассортименте указаны размеры M2–M8 и нержавеющая сталь 304. Их можно использовать при установке кронштейнов, соединительных пластин и небольших деталей самодельного оборудования. В отличие от потайных винтов, такая головка остается над поверхностью. Поэтому возле движущихся частей необходимо заранее проверить зазоры и исключить возможность контакта с кареткой.
12. Прецизионные шайбы из стали 304 — регулировка положения деталей
Обычная шайба распределяет усилие крепежа, но в механических узлах она также может использоваться для регулировки осевого положения отдельных деталей. В предложении указаны прецизионные шайбы из нержавеющей стали 304 в диапазоне M3–M40. Однако слово «прецизионные» не сообщает фактический допуск по толщине и плоскостности. Для регулировки зазоров в подшипниковых и направляющих узлах я бы проверил чертежи, точность изготовления и соответствие выбранной толщины.
13. Звездообразные стопорные шайбы — защита резьбового соединения от ослабления
При вибрации станка резьбовые соединения могут постепенно терять предварительную затяжку. В списке представлен набор из 260 звездообразных стопорных шайб. Их зубцы создают дополнительное взаимодействие с контактными поверхностями, но надежность фиксации зависит от материала деталей и условий работы. Для ответственных соединений я бы не рассчитывал только на такие шайбы. Необходимо учитывать усилие затяжки, тип крепежа и требования к стопорению.
14. Высокопрочные винты класса 12.9 — крепеж для нагруженных соединений
Для отдельных механических узлов требуются винты с повышенной прочностью. В предложении указан крепеж класса 12.9 с внутренним шестигранником, а также исполнение с плечом. Однако смешанное название требует проверки конкретной конструкции выбранного варианта. Высокий класс прочности не отменяет ограничений по усталостной нагрузке и качеству соединения. Перед применением необходимо уточнить размеры, тип головки, длину резьбы и подтверждение заявленного класса прочности.
15. Нейлоновые дистанционные стойки M3 — крепление вспомогательных элементов
Металлический крепеж подходит не для каждой задачи. Если нужно установить плату управления или изолировать ее от металлической рамы, могут пригодиться нейлоновые стойки. В предложении представлены белые и черные стойки M3 в наборах по 10, 50 и 100 штук. Их назначение связано прежде всего с легкими деталями и электронными модулями. Для нагруженных механических соединений следует учитывать сравнительно низкую жесткость полимера и возможную деформацию при длительном усилии.
При сборке станка я бы сначала определил требования к раме и механизму перемещения, а уже потом выбирал крепеж. Даже качественный ходовой винт не устранит перекосы плохо собранного каркаса, а дорогая муфта не компенсирует грубые ошибки соосности. Здесь точность всей конструкции важнее отдельных компонентов.
