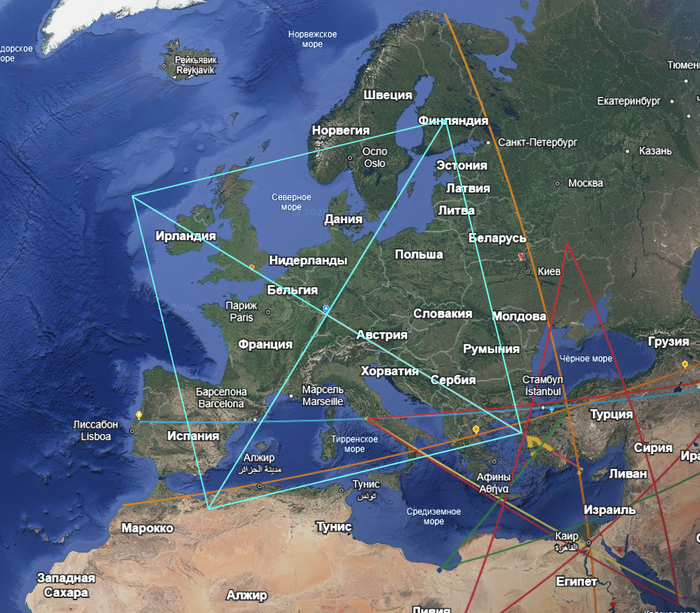

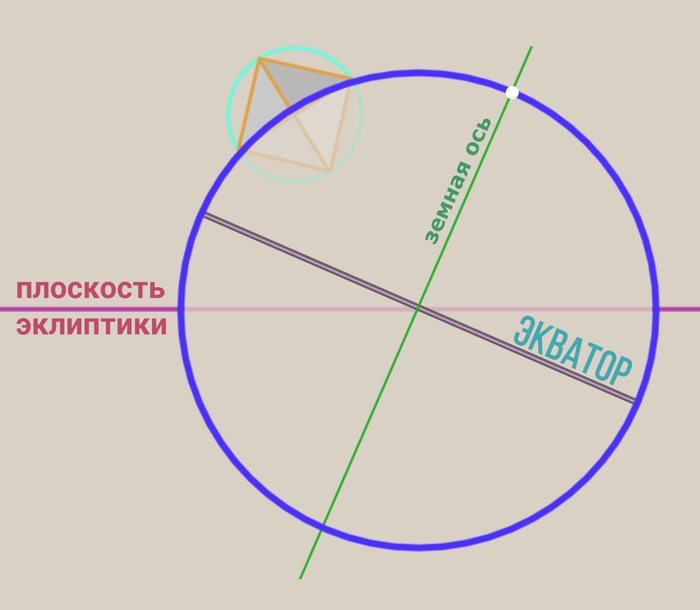

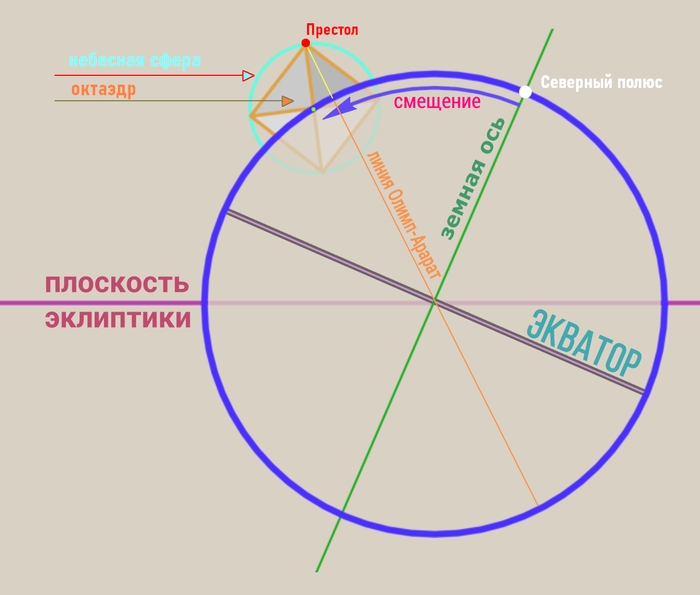

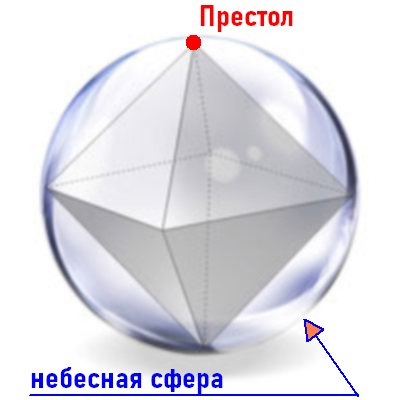

В дальнейшем, происходит "выпрямление" тетраэдра относительно плоскости Земли в центре октаэдра. Полагаю, высотой Н. Иерусалима названа грань ведущая к "Престолу".

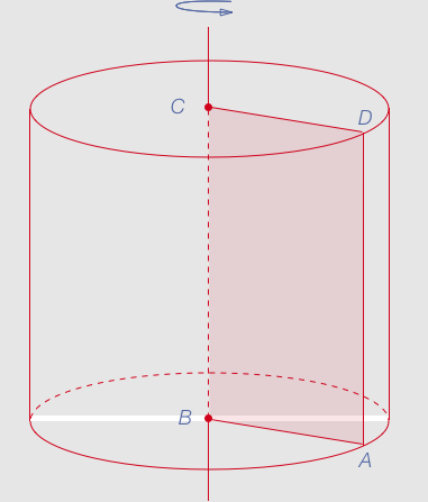

Разумеется, в реальности ничего подобного не происходит, эти манипуляции позволяют из имеющейся реальности (карт неба и земли) получить чертёж замысла. 3D-анимация это объяснила бы нагляднее и понятнее, но такими навыками не обладаю. Возможно, кто-то из вас осилит такую задачу.

Нижняя полусфера неба проецируется прямо на землю, а нижняя перед проецированием "распускает" шесть "лепестков", образуя звезду Давида (гексаграмму).

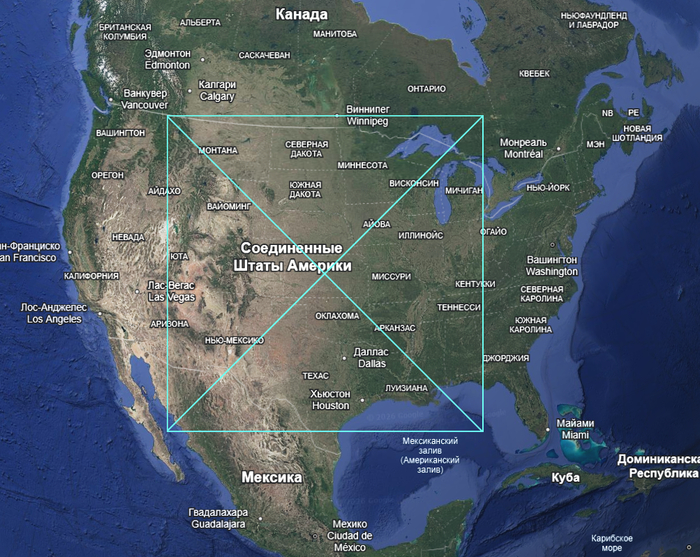

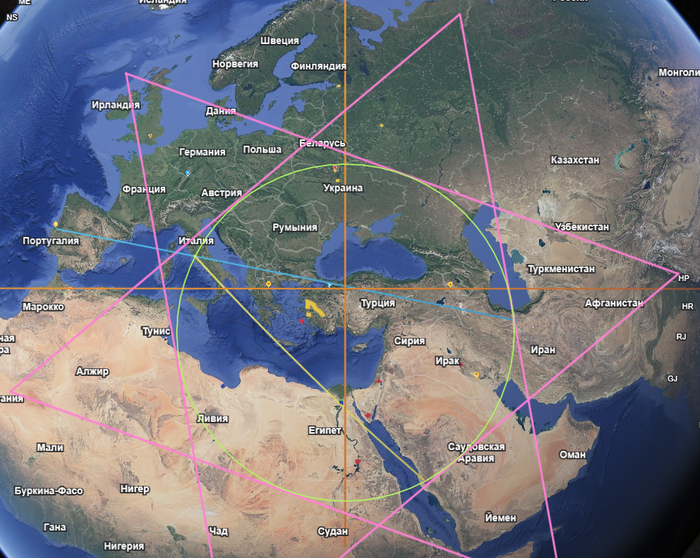

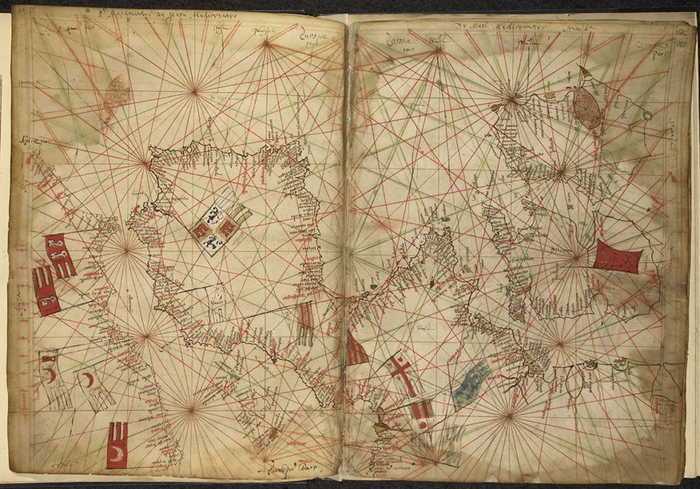

Смысл "лепестков"-лучей звёзд рассмотрена подробно здесь: Астрогеография Апокалипсиса 15: Astrocraticus Partitismus

Звезда Давида (Маген Давид) исторически и ботанически ассоциируется с белой лилией (в частности, с панкрацием морским или лилией Шарона), а также с орнитогалумом (известным как Вифлеемская звезда)

Пока сложно сказать, по каким правилам идёт деление на лепестки, вполне возможно, что это сплошная проекция вроде проекции Земли на гербе ООН:

На гербе и флаге ООН карта земли представлена в полярной равноудаленной азимутальной проекции (с центром на Северном полюсе).

До середины XX века работа под водой почти всегда означала зависимость от поверхности. Водолазу требовались тяжёлый костюм, шланг для подачи воздуха, страховочный трос и команда на судне. Такое оборудование позволяло ремонтировать корабли и поднимать грузы, но мешало свободно двигаться и превращало любое погружение в сложную техническую операцию.

Перелом произошёл в 1943 году, когда французский морской офицер Жак-Ив Кусто и инженер Эмиль Ганьян создали компактный дыхательный аппарат с автоматической подачей воздуха. Его регулятор открывался во время вдоха и выдавал газ под давлением окружающей воды. Благодаря этому человек получил возможность не просто находиться под водой, а самостоятельно плавать, выбирать направление и удаляться от судна без воздушного шланга.

Почему длинная трубка не заменяет акваланг

На поверхности воздух давит на тело примерно с силой одной атмосферы. Под водой к атмосферному давлению добавляется давление водяного столба: через каждые десять метров оно возрастает примерно ещё на одну атмосферу. Давление действует не только на воду вокруг пловца, но и на его грудную клетку.

Если опустить человека на глубину и оставить конец длинной дыхательной трубки над поверхностью, воздух в ней сохранит почти атмосферное давление. Снаружи же вода будет сжимать грудную клетку заметно сильнее. Уже на сравнительно небольшой глубине дыхательным мышцам станет трудно расширять лёгкие и втягивать воздух. Удлинение трубки проблему не решает, а дополнительно увеличивает сопротивление движению воздуха и объём уже выдохнутого газа, остающегося внутри канала.

Следовательно, водолазу нужен не просто запас воздуха, а воздух, поданный под тем же давлением, что и окружающая вода. На глубине десяти метров он должен поступать примерно при двух атмосферах абсолютного давления, на двадцати метрах — примерно при трёх. Именно автоматическое согласование давления с глубиной стало главным принципом акваланга.

Как дышали под водой до Кусто и Ганьяна

Долгое время основным решением оставался водолазный костюм со шлемом. Насос на судне подавал воздух по шлангу, а тяжёлые ботинки и грузы удерживали человека на дне. Такая система обеспечивала продолжительную работу, но дальность перемещения определялась длиной шланга. Его можно было повредить, зацепить за конструкцию или перекрутить.

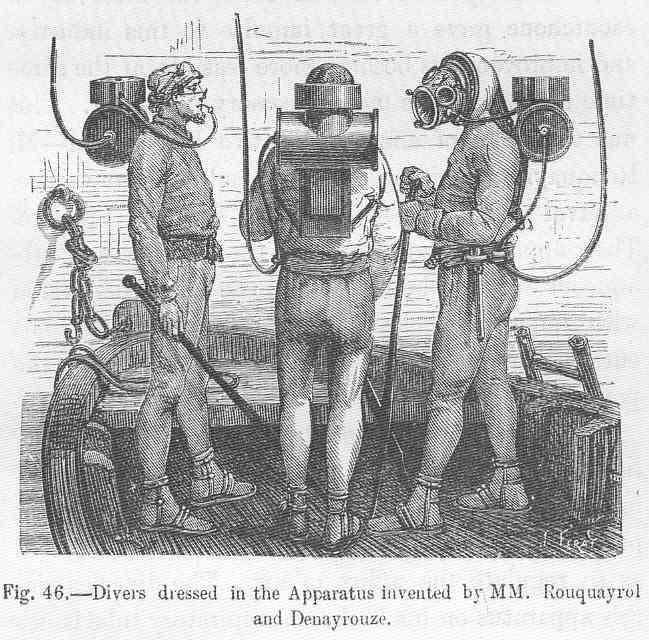

Инженеры пытались освободить водолаза от поверхности задолго до 1940-х годов. В XIX веке Бенуа Рукейроль и Огюст Денейруз разработали аппарат, в котором регулятор выдавал сжатый воздух по мере необходимости. В 1920-х годах Ив Ле Приёр создал автономный комплект с баллоном, однако воздух из него поступал непрерывно. Даже когда водолаз не вдыхал, запас газа продолжал расходоваться и быстро заканчивался.

Таким образом, отдельные элементы будущего акваланга уже существовали: баллон со сжатым воздухом, редуктор и система подачи газа по требованию. Задача состояла в том, чтобы объединить их в компактный и надёжный аппарат, способный автоматически работать при изменении глубины и положения тела.

Встреча морского офицера и инженера

Жак-Ив Кусто служил во французском флоте и занимался подводным плаванием и съёмкой. Его интересовал аппарат, с которым пловец мог бы двигаться без шланга и получать воздух только во время вдоха. Во время Второй мировой войны Кусто познакомился с инженером компании Air Liquide Эмилем Ганьяном, специалистом по газовой аппаратуре и регуляторам давления.

Ганьян работал над компактным клапаном, предназначенным для точного дозирования газа. Кусто предложил приспособить этот механизм к баллонам со сжатым воздухом. В новой системе высокое давление в баллоне сначала понижалось регулятором, после чего воздух поступал к водолазу не непрерывно, а только по его запросу.

Первый вариант оказался несовершенным. При горизонтальном положении аппарат действовал нормально, но при изменении положения тела мог подавать слишком мало воздуха или, наоборот, выпускать его непрерывно. Причиной была разница давления между регулятором и выпускным клапаном.

Конструкторы изменили расположение элементов и использовали два гофрированных шланга. По одному воздух шёл к загубнику, по другому выдох возвращался к клапану рядом с регулятором. Это уменьшило влияние положения пловца и сделало дыхание устойчивее.

Летом 1943 года усовершенствованную систему испытали в Средиземном море. Кусто мог свободно погружаться, плавать в разных положениях и подниматься без связи с судном. В том же году конструкцию запатентовали во Франции. Позднее она стала основой серийного аппарата CG45, а название Aqua-Lung — «водяное лёгкое» — получило широкое распространение.

Как автомат понимал, что водолаз делает вдох

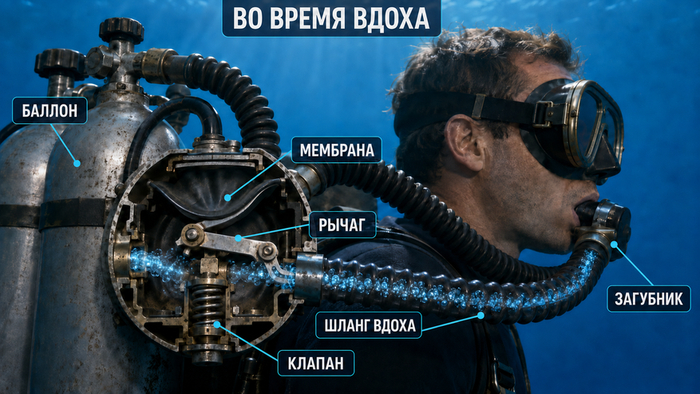

Главной частью аппарата был дыхательный автомат с гибкой мембраной. Одна её сторона соприкасалась с окружающей водой, другая была связана с воздушной камерой регулятора. Пока человек не вдыхал, давление с обеих сторон оставалось уравновешенным, а клапан подачи воздуха был закрыт.

Во время вдоха давление внутри загубника и камеры немного снижалось. Вода снаружи нажимала на мембрану, она прогибалась и через рычаг открывала клапан. Воздух из баллона поступал в систему до тех пор, пока давление снова не сравнивалось с внешним. После этого мембрана возвращалась в исходное положение, и подача прекращалась.

Механизм не измерял глубину отдельным прибором и не рассчитывал требуемое давление. Окружающая вода сама управляла мембраной. Чем глубже погружался человек, тем сильнее вода давила на регулятор и тем под большим давлением аппарат подавал воздух. Водолаз получал газ, который можно было вдохнуть без борьбы с давлением на грудную клетку.

Выдохнутый воздух не очищался и не использовался повторно: он уходил в воду пузырьками. Такая схема называется открытым циклом. Она сравнительно проста, но требует постоянного запаса газа в баллонах.

На глубине этот запас расходуется быстрее, поскольку каждый вдох содержит больше молекул воздуха. При одинаковом дыхательном объёме на десяти метрах газ убывает приблизительно вдвое быстрее, чем на поверхности, а на двадцати — примерно втрое.

От опытного аппарата к массовому аквалангу

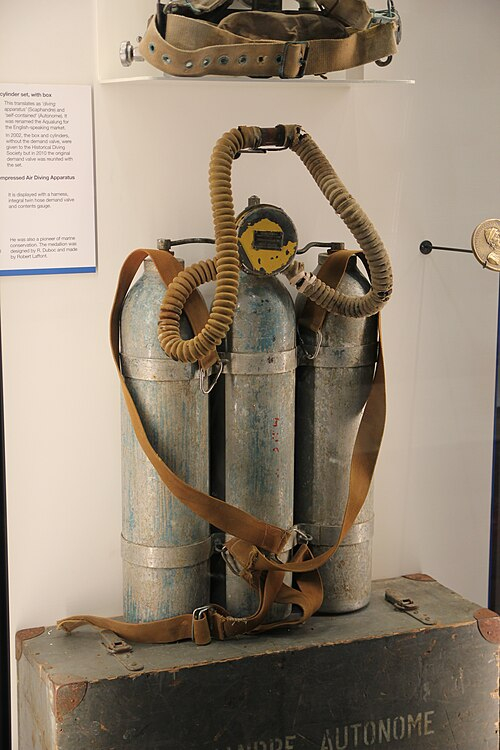

После войны началось серийное производство системы Кусто и Ганьяна. Водолаз получил комплект, который можно было надеть без тяжёлого шлема и воздушного шланга: баллоны крепились на спине, регулятор подавал воздух автоматически, а ласты позволяли передвигаться в толще воды.

Это изменило сам характер погружения. Раньше человек преимущественно стоял или ходил по дну рядом с местом работ. Теперь он мог плавать над рельефом, проникать в пещеры и затонувшие суда, наблюдать за морскими животными и вести киносъёмку. Акваланг быстро стал инструментом научных экспедиций, подводной археологии, аварийно-спасательных операций и любительского дайвинга.

Кусто использовал новую свободу движения для подводных исследований и фильмов. Зрители впервые увидели морскую среду не через окно батискафа и не с позиции тяжёлого водолаза, а глазами свободно плывущего человека. Поэтому влияние акваланга вышло далеко за пределы техники: устройство изменило представление об океане как о пространстве, доступном непосредственному наблюдению.

Свобода, которая потребовала новых правил

Автоматический регулятор решил проблему подачи воздуха, но не отменил физиологических ограничений. С увеличением глубины растёт расход газа, усиливается воздействие азота, а слишком быстрый подъём создаёт опасность декомпрессионной болезни. Задержка дыхания при всплытии может привести к расширению воздуха в лёгких и тяжёлой травме. Водолазу также необходимо следить за оставшимся запасом газа, температурой, плавучестью и скоростью подъёма.

Поэтому распространение акваланга сопровождалось развитием обучения, таблиц погружений, манометров, компенсаторов плавучести и более совершенных регуляторов. Современные аппараты отличаются от первых моделей конструкцией и удобством, но используют тот же основной принцип: воздух хранится под высоким давлением, а дыхательный автомат выдаёт его только на вдохе и при давлении окружающей среды.

Кусто и Ганьян не создавали все элементы подводного дыхания с нуля. Их достижением стало удачное соединение уже известных решений в практичный аппарат, который работал надёжно, экономно расходовал воздух и позволял человеку двигаться независимо от поверхности. Именно это превратило автономное погружение из редкого технического эксперимента в доступный способ исследования подводного мира.

На Земле топливная система проста: жидкость собирается в нижней части бака и поступает к двигателю. Пока заборное отверстие погружено в горючее или окислитель, насос получает непрерывный поток. Однако после выхода на орбиту привычного «дна» больше нет. Ракета и всё её содержимое непрерывно падают вокруг Земли, поэтому топливо перестаёт оседать в нижней части ёмкости.

В баке при этом могут оставаться сотни килограммов жидкости, но возле выхода окажется газ. Если открыть клапан в таком состоянии, к двигателю пойдёт неоднородная смесь жидкости и пузырей. Для ракетной установки это означает нестабильную подачу, падение давления и возможный срыв запуска. Поэтому запас топлива и возможность использовать его — не одно и то же.

Положением жидкости управляют разгонные импульсы, перегородки, сетчатые каналы, капиллярные лопасти и мембраны. Без них спутники не смогли бы надёжно корректировать орбиту, а верхние ступени — повторно включать двигатели.

Почему у бака исчезают верх и низ

Пока ракета поднимается с работающими двигателями, топливо ведёт себя почти привычно. Ускорение прижимает его к задней части бака, расположенной ближе к двигателю. Возникает временное «дно», а газ занимает противоположную область. Чем сильнее ускорение, тем увереннее жидкость закрывает вход в топливопровод.

После выключения двигателя ступень переходит в свободный полёт. Земное притяжение никуда не исчезает, но одинаково ускоряет бак, жидкость и газ внутри него. Давление больше не увеличивается в направлении условного низа, поэтому различие плотностей перестаёт разделять содержимое привычным способом.

На Земле пузырёк поднимается, потому что окружающая жидкость тяжелее и выталкивает его вверх. На орбите выраженного «вверх» нет, поэтому газ может остаться в любой части бака. Даже большой запас топлива не гарантирует, что именно жидкость окажется возле выходного отверстия.

Совершенно неподвижной среды на аппарате всё равно не бывает. На содержимое бака действуют двигатели ориентации, вращение и вибрации оборудования. На Земле эти воздействия почти незаметны на фоне тяжести, но в невесомости способны определить положение жидкости.

Как топливо распределяется в невесомости

Когда влияние тяжести ослабевает, заметнее становятся поверхностное натяжение и смачивание. Свободная жидкость стремится уменьшить площадь границы с газом, поэтому отдельная капля принимает форму, близкую к шару. Но внутри настоящего топливного бака результат зависит от материала стенок и свойств самого топлива.

Если жидкость хорошо смачивает поверхность, она растекается вдоль стенок, а газ собирается ближе к центру. При слабом смачивании топливо охотнее формирует отдельный объём. Перегородки, углы и трубопроводы дополнительно усложняют границу между жидкостью и газом.

После выключения двигателя топливо движется по инерции, ударяется о стенки и распадается на объёмы и капли. Такое плескание называют «слошингом». Оно может оголить заборное отверстие и изменить распределение массы ступени, затрудняя её ориентацию.

Привычная воронка тоже не образуется автоматически. На Земле её поддерживают тяжесть, перепад давления и свободная поверхность. В невесомости вращение прижимает жидкость к стенкам, но распределяет её иначе.

Почему газ опасен для двигателя

Жидкостный ракетный двигатель рассчитан на определённое давление и массовый расход компонентов. В крупной установке топливо и окислитель проходят через насосы, после чего подаются в камеру сгорания. Газ значительно легче сжимается, чем жидкость, поэтому пузырь в магистрали резко меняет работу всей системы.

Турбонасос может потерять устойчивый приток, в потоке возникают кавитация и скачки давления. Камера получает неправильное соотношение компонентов, поэтому горение становится нестабильным или прекращается. При запуске магистрали должны быть заполнены жидкостью.

У небольших спутников двигатели нередко питаются давлением газа без турбонасосов. Но и здесь вместо топлива в магистраль может поступить газ наддува или пар компонента. Аппарат не получит рассчитанный импульс и ошибётся при коррекции орбиты.

Поэтому важен не общий остаток, а количество, которое можно гарантированно забрать из бака. Топливо на стенках и в удалённых полостях может оказаться недоступным.

Как ракете создают временное дно

Самый прямой способ собрать топливо у выхода — ненадолго придать аппарату ускорение. Перед повторным запуском основного двигателя включают небольшие двигатели ориентации или специальные осадочные двигатели. Их тяга невелика, но её достаточно, чтобы жидкость постепенно переместилась к задней части баков, а газ — к противоположной.

Такой импульс называют осаждением топлива. Он должен успеть переместить жидкость и успокоить волны. Если включить главный двигатель слишком рано, заборное устройство захватит газ; слишком резкий импульс, напротив, заставит топливо удариться о стенку и породит новую волну.

После осаждения система наддува создаёт необходимое давление, охлаждаются магистрали и открываются основные клапаны. Полноценный запуск начинается только при устойчивой подаче.

У метода есть цена. Малые двигатели расходуют собственное топливо, а каждое дополнительное включение усложняет программу полёта. Для спутника, который должен выполнять сотни коротких манёвров в течение многих лет, постоянное осаждение может оказаться слишком расточительным.

Как капиллярные устройства удерживают жидкость

Там, где нельзя каждый раз разгонять аппарат, используют устройства управления топливом. Они заставляют поверхностное натяжение работать на систему подачи и удерживают жидкость возле заборного отверстия.

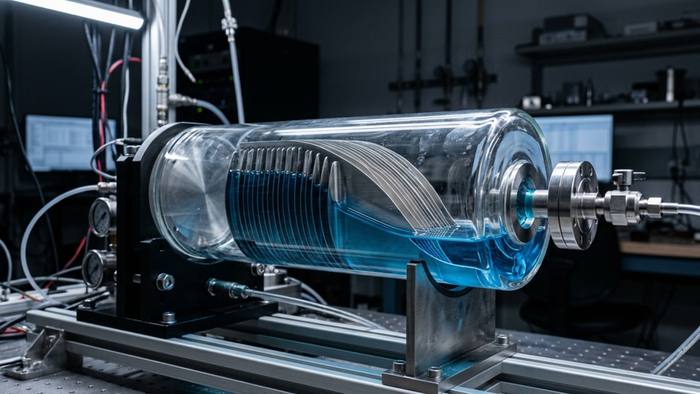

Простейший вариант — тонкие лопасти от стенок к выходу. В узких зазорах жидкость удерживается капиллярными силами и движется к нужной области. Возле выхода может находиться «губка» из пластин и каналов, сохраняющая запас для короткого включения двигателя.

В другом варианте вдоль бака проходят каналы с мелкой металлической сеткой. Пока она смочена, поры пропускают жидкость, но удерживают газ: поверхностное натяжение создаёт пузырьковый фильтр. Размер пор рассчитывают под конкретное топливо, температуру и расход, иначе газ прорвётся внутрь.

Перегородки выполняют другую задачу. Они гасят крупные волны, уменьшают плескание и не позволяют всей массе жидкости бесконтрольно перемещаться по баку. Часто в одной системе сочетаются перегородки, лопасти, сетчатые каналы и небольшой накопитель у выхода.

Мембраны, сильфоны и поршни

Для сравнительно небольших баков подходит более радикальное решение: вообще не давать газу соприкасаться с топливом. Гибкая мембрана или эластичная оболочка делит ёмкость на две части. В одну закачано топливо, в другую поступает газ наддува. Расширяясь, газ сжимает оболочку и выталкивает жидкость в магистраль независимо от ориентации аппарата.

Аналогичную роль выполняют металлический сильфон или подвижный поршень. Такие системы дают предсказуемую подачу и позволяют использовать большую часть запаса, поэтому подходят спутникам и автоматическим аппаратам.

Однако разделитель занимает место, увеличивает массу и должен выдерживать деформации, не вступая в реакцию с топливом. С жидкими водородом и кислородом сложнее: при криогенных температурах многие гибкие материалы теряют эластичность.

Почему криогенное топливо создаёт дополнительные проблемы

Жидкий кислород, водород и метан хранятся при крайне низких температурах. Даже через хорошую теплоизоляцию к ним постепенно поступает тепло, часть жидкости испаряется, а давление в баке растёт. На коротком участке полёта пар можно контролируемо выпускать, но при длительном хранении это приводит к заметной потере топлива.

В невесомости трудно правильно удалить газ. На Земле пар собирается сверху возле вентиляционного клапана. В космосе там может оказаться жидкость, которая уйдёт наружу вместе с газом. Перед вентиляцией содержимое приходится осаждать или удерживать специальными устройствами.

Отдельная задача — измерение остатка. Обычный датчик предполагает ровную поверхность, а топливо может покрывать стенки и постоянно двигаться. Поэтому его количество определяют по давлению и температуре, электрическим свойствам, акустическому отклику или динамике бака.

Орбитальная заправка потребует одновременно определить остаток, отделить газ, охладить магистрали, перекачать жидкость и не потерять её при вентиляции.

Как эту задачу решали при полётах к Луне

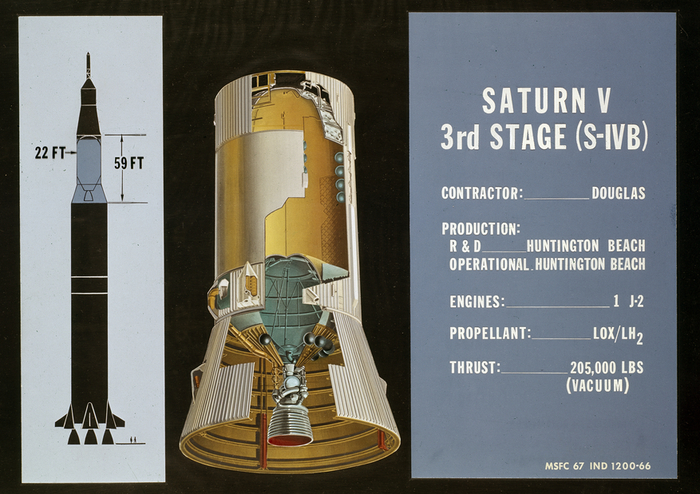

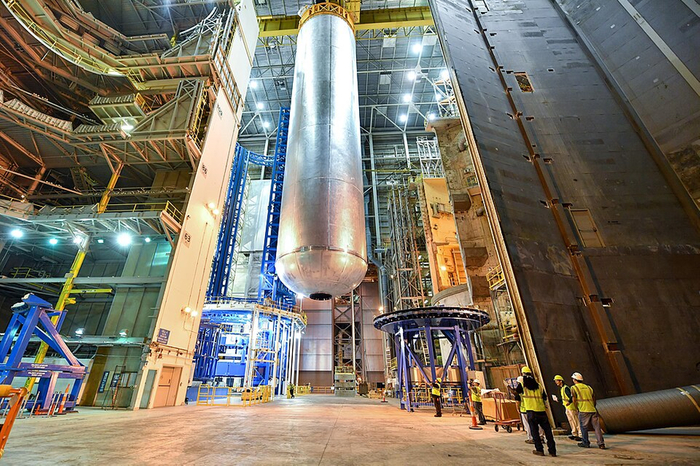

Показательный пример связан с третьей ступенью S-IVB ракеты Saturn V. Её двигатель J-2 сначала выводил корабль «Аполлон» на околоземную орбиту, затем выключался. Примерно после полутора витков тот же двигатель требовалось запустить повторно, чтобы отправить корабль к Луне.

После первого выключения в баках оставалось много жидкого водорода и кислорода, но они переходили в невесомость и начинали плескаться. Перед вторым запуском небольшие осадочные двигатели создавали слабое ускорение, возвращая компоненты к заборным устройствам. Водородный бак также получил перегородки, уменьшающие волны после выключения основного двигателя.

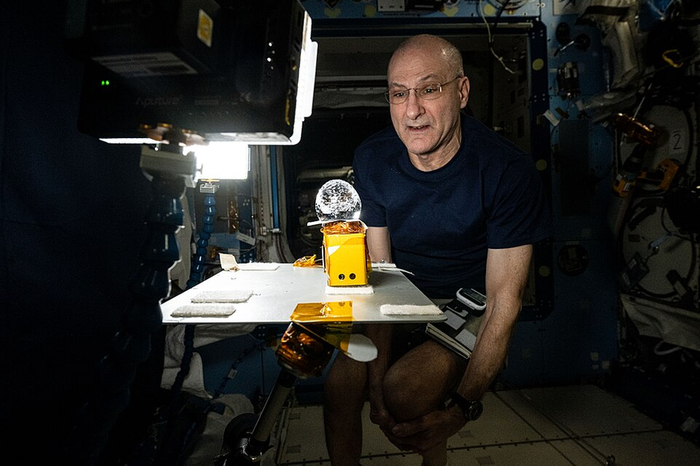

Поведение жидкого водорода изучали в башнях свободного падения, а в 1966 году — во время беспилотной миссии AS-203. Камеры наблюдали за топливом внутри ступени, инженеры проверяли вентиляцию, осаждение и подготовку к повторному запуску. Результаты подтвердили надёжность будущего лунного манёвра.

Эта история показывает, почему почти полный бак сам по себе ничего не гарантирует. Для повторного запуска необходимо не просто сохранить компоненты, а в нужный момент собрать их у выходов, успокоить движение и подать к двигателю без газа.

Топливо должно быть не только в баке, но и у выхода

В земных условиях положение жидкости обеспечивает тяжесть, поэтому работа множества вспомогательных устройств остаётся незаметной. В космосе топливный бак превращается в сложную систему управления двумя средами — жидкостью и газом.

Краткий импульс создаёт временное дно, перегородки гасят волны, лопасти и сетки направляют жидкость, а мембрана отделяет её от газа. Выбор решения зависит от размеров бака, типа топлива, требуемого расхода и числа запусков.

Поэтому фраза «топливо закончилось» не всегда означает, что бак пуст. Жидкость может оставаться внутри, но быть распределена так, что двигатель не способен безопасно её получить. В ракетной технике полезным считается лишь тот запас, который можно надёжно доставить от стенок бака до камеры сгорания.

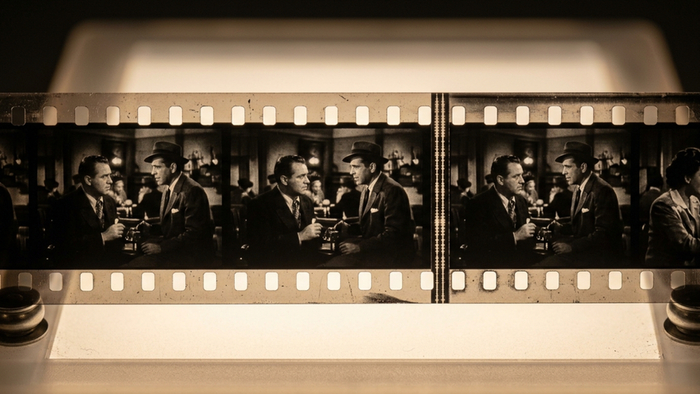

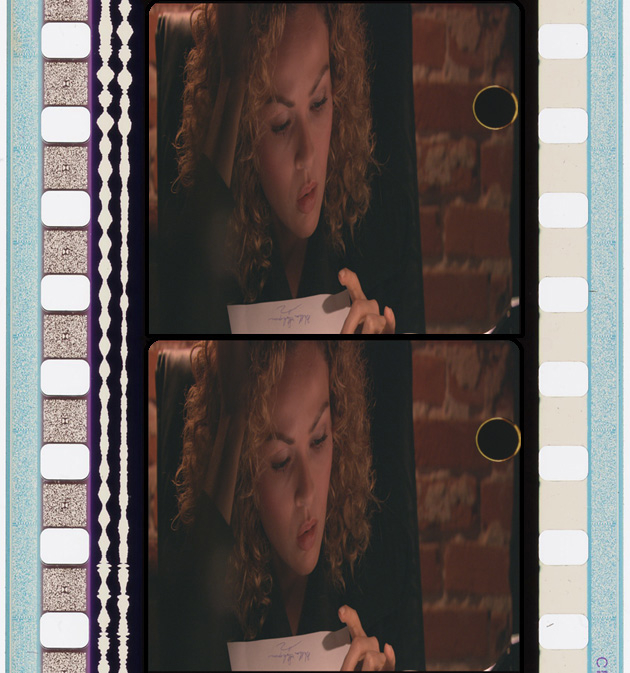

Если внимательно рассмотреть старую 35-миллиметровую фильмокопию, рядом с кадрами можно увидеть узкую полосу, покрытую волнистыми контурами или чередующимися светлыми и тёмными штрихами. Это не украшение и не разметка для механизма проектора. Перед глазами находится звук — речь актёров, музыка и шумы, превращённые в фотографический рисунок.

Игла не касается этой записи, а магнитная головка ей не требуется. Во время показа луч проходит через полосу, фотоэлемент улавливает изменения освещённости, и электрическая схема восстанавливает сигнал для громкоговорителей. Так киноплёнка стала носителем изображения и непрерывной звуковой волны.

Почему раннее кино не умело удерживать звук

Первые фильмы принято называть немыми, хотя их показы редко проходили в тишине. Сеансы сопровождали пианисты, оркестры, чтецы и специалисты по шумовым эффектам. Они работали в зале, поэтому один и тот же фильм в разных кинотеатрах звучал по-разному.

Записать голос к концу XIX века уже умели. Поэтому изобретатели пытались запускать проектор одновременно с механическим проигрывателем. В 1894-1895 годах сотрудник лаборатории Томаса Эдисона Уильям Диксон снял сцену со скрипачом, а звук записал на восковой цилиндр.

Главная трудность заключалась не в получении записи, а в сохранении синхронности. Проектор протягивал плёнку, проигрыватель вращал отдельный носитель, и малейшее расхождение скоростей постепенно разводило изображение и голос. Игла могла перескочить, плёнка — порваться, а после удаления повреждённых кадров фильм становился короче, тогда как фонограмма оставалась прежней. Человек на экране открывал рот, а реплика звучала раньше или позже.

Когда звук держался на отдельном диске

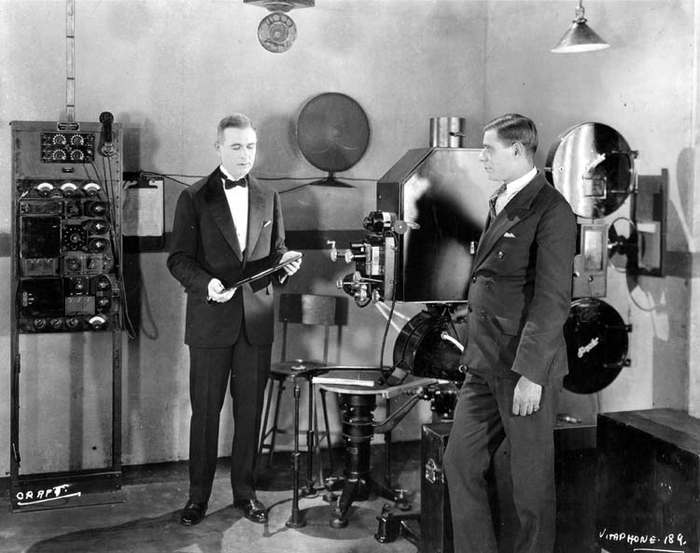

Самой известной зрелой системой такого типа стал «Вайтафон», созданный при участии Western Electric и внедрённый студией Warner Bros. Звук записывали на крупные диски, каждый соответствовал одной катушке фильма. Выставив начальные метки, проекционист одновременно запускал проигрыватель и проектор.

В 1926 году с помощью этой системы вышел фильм «Дон Жуан» с синхронной музыкой и эффектами, но без записанных реплик. Годом позже «Певец джаза» включил несколько эпизодов с пением и человеческой речью. Зрительский успех показал, что экранный голос способен изменить кино, однако сам диск оставался уязвимым звеном.

Пластинки изнашивались, ошибка при запуске нарушала совпадение, а монтаж изображения требовал соответствующей переделки записи. Киноиндустрии был нужен способ физически связать фонограмму с кадрами.

Как звук впервые сфотографировали

Идея сделать звук видимым появилась задолго до массового звукового кино. Электрический сигнал от микрофона можно было использовать для управления источником света, а его колебания — фиксировать на светочувствительном материале. В этом случае фонограмма становилась не механической канавкой, а фотографической последовательностью изменений.

Над такими устройствами работали несколько изобретателей. Эрнст Румер экспериментировал с «фотографофоном», а французский инженер Эжен Лост создавал аппаратуру для записи звука на киноплёнке. В одной из его установок ток от микрофона заставлял проволоку колебаться в магнитном поле. Её движение управляло светом, оставлявшим на плёнке дорожку. Лост построил камеру для совместной записи изображения и звука, но его система не дошла до широкого проката.

В начале 1920-х годов в Германии появился процесс «Триэргон», а в США Ли де Форест показал фильмы системы «Фонофильм». Теодор Кейс и Эрл Спонабл создали для неё чувствительный фотоэлемент и специальный источник света. Позднее они вместе с Fox Film Corporation разработали «Мувитон» для кинохроники и художественных картин. Параллельно развивалась система RCA Photophone.

У оптического звука нет единственного автора и одной даты рождения. В нём соединились микрофон, усиление, точная механика, фотохимия и фотоэлектрический эффект. К концу 1920-х годов эти разработки превратились в массовую технологию.

Как голос превращался в изменения света

Микрофон начинал процесс с преобразования давления воздуха в электрический сигнал. Когда человек говорил тише или громче, амплитуда напряжения уменьшалась или возрастала; высота и тембр голоса определяли скорость и сложность колебаний. Усилитель делал слабый сигнал пригодным для управления записывающим устройством.

Далее ток поступал на световой модулятор: специальную лампу, проволоку, зеркало, гальванометр или «световой клапан». Устройство заставляло узкий пучок менять яркость либо ширину в такт электрическим колебаниям.

Через очень тонкую щель этот пучок падал на светочувствительную плёнку, которая двигалась с постоянной скоростью. В отличие от кадров в съёмочном аппарате, звуковой носитель нельзя было останавливать рывками: неравномерное движение изменило бы частоту и исказило голос. После проявления на плёнке оставалась непрерывная последовательность участков разной плотности или ширины. Воздушные колебания становились током, ток управлял светом, а свет создавал фотографическую фонограмму.

Два способа нарисовать звуковую волну

Исторически закрепились два основных типа аналоговой оптической дорожки. В фонограмме переменной плотности ширина полосы оставалась постоянной, зато вдоль неё чередовались более прозрачные и более тёмные участки. На вид такая запись напоминала множество поперечных серых линий. Звуковой сигнал определял, сколько света получала эмульсия в каждый момент.

В фонограмме переменной ширины, или переменной площади, прозрачная и непрозрачная области имели резкую границу, которая изгибалась в соответствии с сигналом. Именно поэтому на плёнке виден характерный волнистый контур. В стереофонических копиях рядом размещались две такие дорожки.

Оба варианта хранили аналоговый сигнал, а форма рисунка непрерывно следовала за электрическими колебаниями. Чем быстрее он менялся вдоль плёнки, тем выше была частота; чем сильнее изменялись плотность или прозрачная площадь, тем больше была амплитуда.

При производстве фильма фонограмму обычно записывали на отдельный звуковой негатив, чтобы независимо монтировать реплики, музыку и эффекты. Готовую дорожку и изображение печатали вместе на прокатной копии. Поэтому «звук на той же плёнке» относится прежде всего к копии для кинотеатра.

Как проектор возвращал плёнке голос

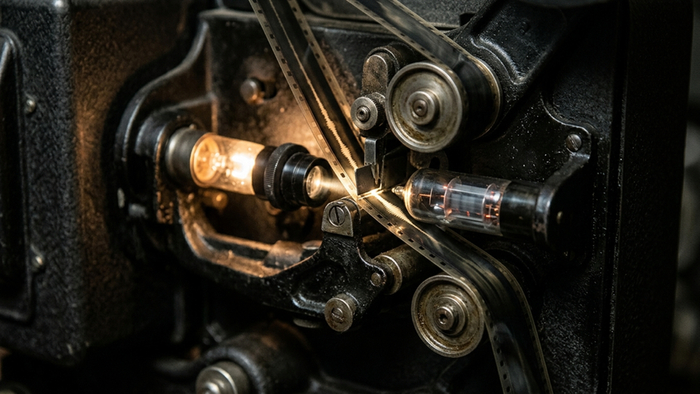

В проекторе процесс шёл в обратном направлении. Специальная лампа направляла свет через узкую щель на оптическую дорожку. Пока плёнка двигалась перед щелью, её прозрачность непрерывно менялась. За плёнкой находился фотоэлемент, превращавший колебания светового потока в переменный электрический ток. Усилитель повышал его мощность, а громкоговоритель снова создавал колебания воздуха.

Проектор не «читал» волну как компьютер, а непосредственно реагировал на количество прошедшего света. Тёмный участок пропускал его меньше, прозрачный — больше; дорожка переменной ширины меняла площадь освещённого окна.

Кадр и соответствующий звук располагались не строго рядом. В проекционном окне плёнка на мгновение останавливается, а через звукочитающий блок проходит плавно. Узлы разнесены, поэтому фонограмму печатали с постоянным смещением относительно нужного кадра. Путь плёнки в проекторе компенсировал это расстояние.

Колебания скорости меняли высоту тона, дрожание плёнки добавляло искажения, а пыль и царапины превращались в шорохи и щелчки. Однако изображение и звук находились на одном носителе и проходили через проектор вместе.

Почему оптическая дорожка победила

Звук на плёнке упростил прокат. Кинотеатру не требовались пластинки, два запускаемых носителя и контроль их износа. Копию тиражировали фотографически, а взаимное положение речи и изображения сохранялось.

Переход оказался дорогим. Студиям понадобились тихие павильоны, новые камеры, микрофоны и специалисты, а кинотеатрам — звуковые головки, усилители и громкоговорители. Камеры помещали в кожухи, а актёры вынуждены были держаться возле малоподвижных микрофонов.

Конкурирующие процессы были несовместимы, и кинотеатры не хотели покупать аппаратуру лишь для части фильмов. Стандартизация скорости 24 кадра в секунду, размеров кадра и положения дорожки создала единый формат. К началу 1930-х разговорное кино стало нормой, а дисковые системы уступили оптическим.

От одной полосы до нескольких форматов

Первые массовые дорожки были монофоническими и имели ограниченный частотный диапазон. Качество зависело от эмульсии, проявки, копирования и состояния плёнки. Каждое фотографическое поколение добавляло шум, а повреждение края влияло на звучание.

Технология при этом продолжала развиваться. В 1970-х годах система Dolby Stereo позволила разместить в двух аналоговых дорожках информацию для многоканального воспроизведения и одновременно уменьшить слышимый шум. Знакомая пара волнистых полос сохранилась, хотя за ней скрывалась уже более сложная звуковая картина.

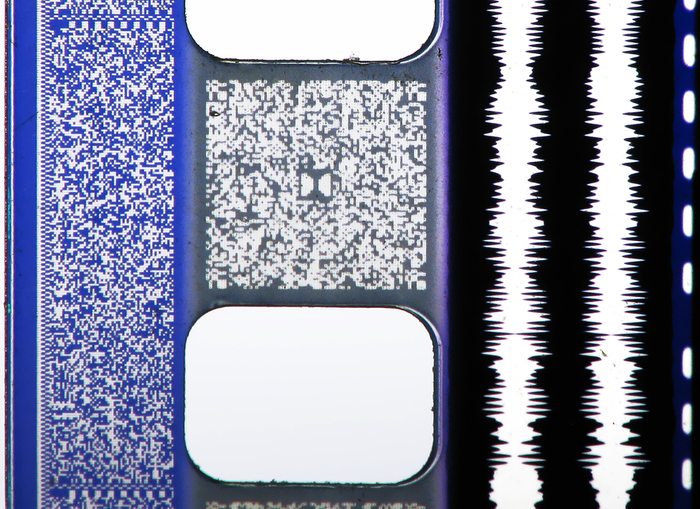

В 1990-х на одной 35-миллиметровой копии могли соседствовать сразу несколько форматов. Код Dolby Digital печатали между перфорационными отверстиями, дорожки SDDS — у наружных краёв, а для DTS на плёнку наносили временной код, синхронизированный с отдельным цифровым носителем. Обычная аналоговая оптическая фонограмма часто оставалась резервной: если цифровое считывание срывалось из-за царапины или загрязнения, аппаратура могла продолжить показ с неё.

Цифровая проекция вытеснила массовый прокат плёночных копий, но оптическая запись доказала: звук можно хранить не только в канавке или намагниченном слое, но и в структуре, управляющей светом.

Что именно сохранила киноплёнка

Оптическая дорожка сохраняла не сам голос, а физический след электрического сигнала от микрофона. При воспроизведении он модулировал свет, фотоэлемент восстанавливал ток, а громкоговоритель создавал новую звуковую волну.

Схема получилась почти симметричной: голос превращался в электричество, свет и фотографический рисунок; позднее рисунок снова становился светом, электричеством и движением воздуха. Пока сохранялась дорожка, с неё можно было извлечь речь.

Именно поэтому узкая полоса рядом с кадрами стала одним из важнейших элементов киноплёнки. Она не просто добавила фильмам музыку и реплики, а связала изображение и звук общим носителем. Свет, который прежде создавал только видимую сцену, научился записывать и возвращать человеческий голос.
