Телефон немного поплавал и перестал включаться.
Каждый утопленный телефон — это индивидуальный случай.
Не так часто встречаются аппараты после попадания воды, которые были бы залиты одинаково.
Далеко копать не пришлось, сразу видны «профессианально» спиленные защитные экраны, люди старались, диагностировали.

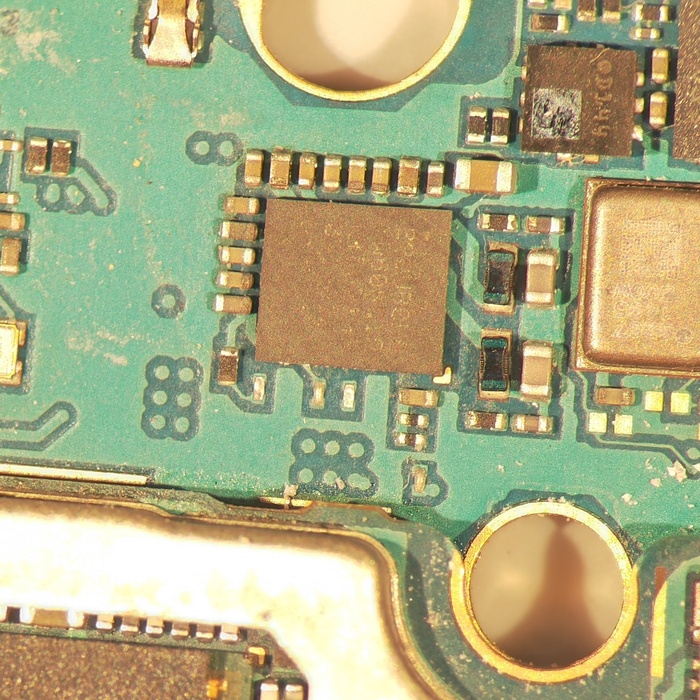

Но если взглянуть на периферию, то не надо быть гением, чтобы понять насколько тут все плохо и безнадежно.
С этой доской плата не запустится.
И если бы не данные, то на этом ремонт был бы закончен. Потому что на Android купить условно живую плату = купить телефон. Это не iPhone 17 Pro Max, на который при стоимости ~150к можно в тот же день пойти и в магазине купить заблокированную плату под свап за 5к. На самом деле уже пора бы Google допилить свою защиту, чтобы заблокированные аппараты превращались в кирпичи.
Т.к в этом случае клиенту нужны именно данные, поэтому ремонт только начинается. И для для этого всего-то надо перепаять 5 микросхем с одной платы на другую
Самая сложная задача — снять микросхему UFS так, чтобы она после этого выжила. Ремонт уже старый, и на тот момент у меня не было 100% метода этого сделать
Поэтому каждый мастер изобрел свой гарантированный способ не убить память, когда выпаивает ее. Я стараюсь снимать на хрупком олове, когда оно уже близко к температуре плавления и может отрываться, не вырывая пятаки на плате. Тогда не перегревается микросхема. Нюанс в том, что важна не только температура, но и время нагрева. Должно быть одновременно и быстро, и не очень горячо. Тут исключительно опыт и практика, рука должна чувствовать, когда пора снимать.
И если микросхема памяти после демонтажа читается на программаторе - это конечно уже хорошо, но совсем не значит, что она полностью жива.

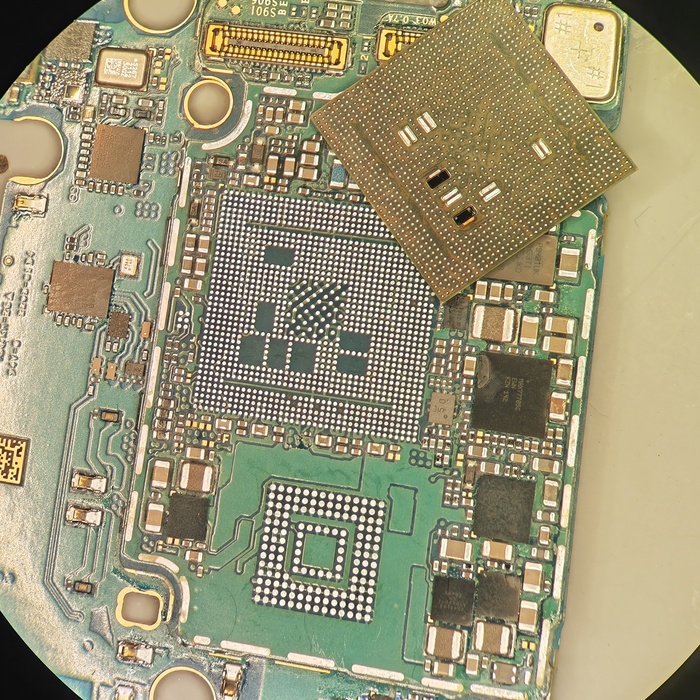

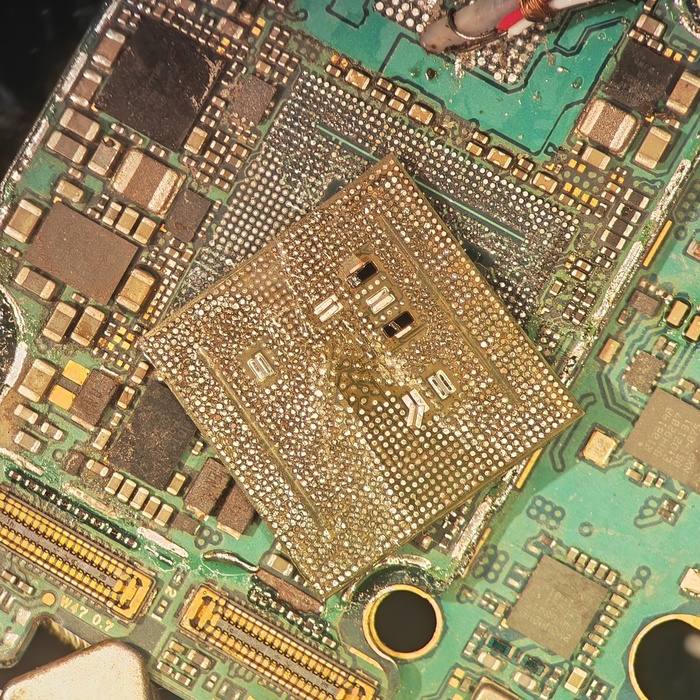

Выпаиваем микросхему памяти и процессор с гнилой платы

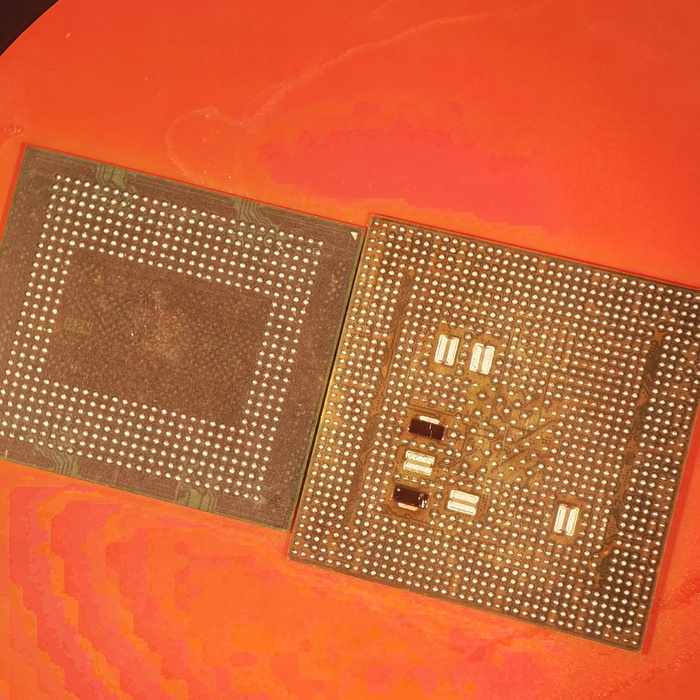

Очищаем от старого припоя и накатываем шарики на пузо процессора и оперативной памяти
Далее берем наш купленный телефон и достаем оттуда нашу донорскую плату.

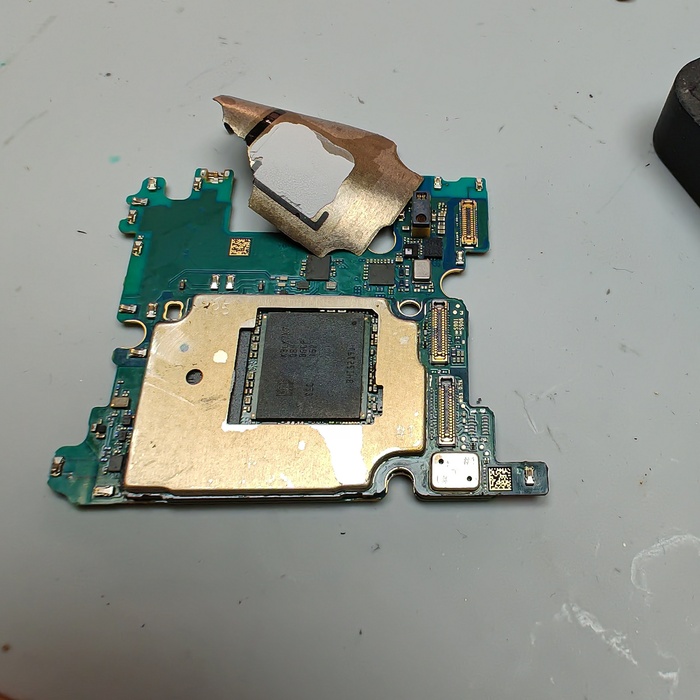

Снимаем защитный экран и выпаиваем микросхемы

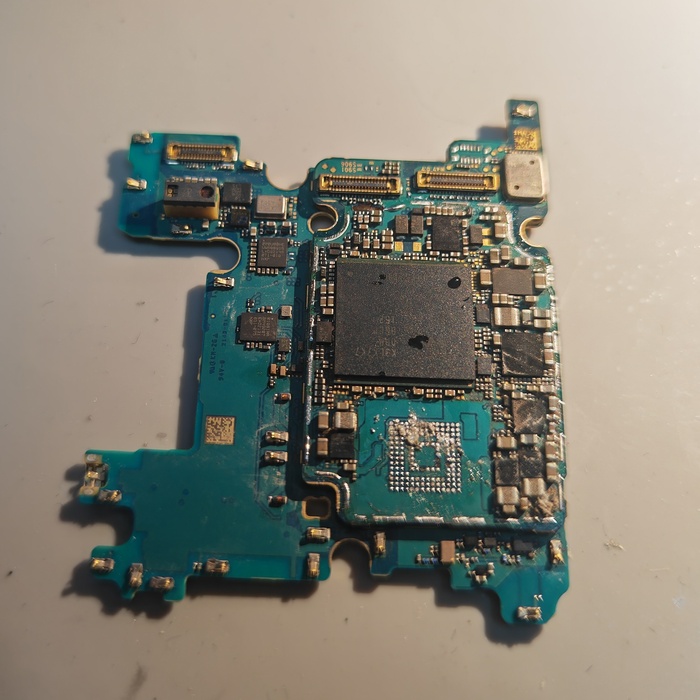

Зачищаем в идеал плату от старого припоя и устанавливаем на место поочередно все, что требуется.

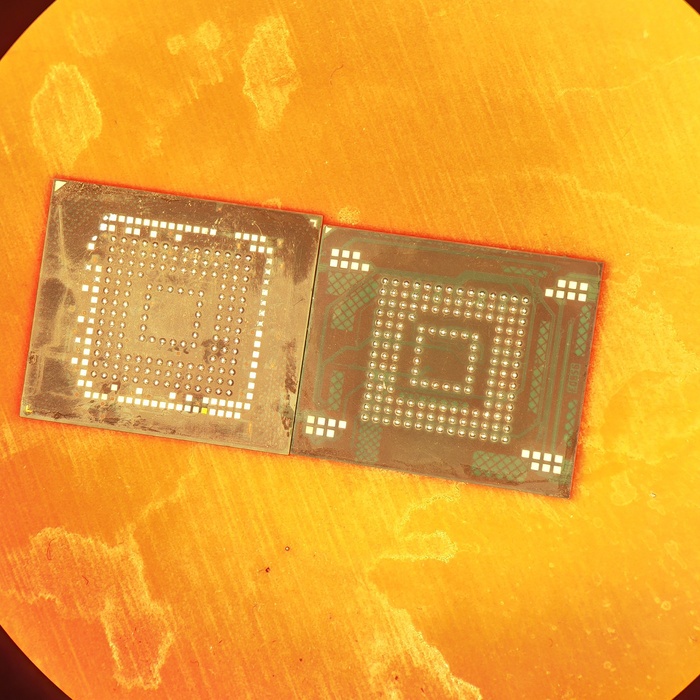

И вот тут меня ждал сюрприз. Оказалось, что на старой доске микросхема памяти стоит версии 3.1, а на новой уже 4.0.
Что это значит на практике?! а хз. . У Samsung огромное количество ревизий плат для разных рынков под одну модель. А с появлением многослойных плат, на которых ревизии есть и на верхней и на нижней, возможные комбинации сильно увеличиваются. И есть ли какие-то страпы на плате, отличаются ли как-то ревизии плат и заработает ли вообще такая конструкция — непонятно.
Оказалось, что ревизии UFS не играют роли и телефон включился с данными после установки родной микросхемы.
Дамп снял, клиент доволен
Телефон что-то перезагружается. Но т.к он остался у меня, то было интересно разобраться в причине. А дело было в том, что покупая донорский телефон на авите будьте готовы к тому, что продавец может что-то недоговаривать.

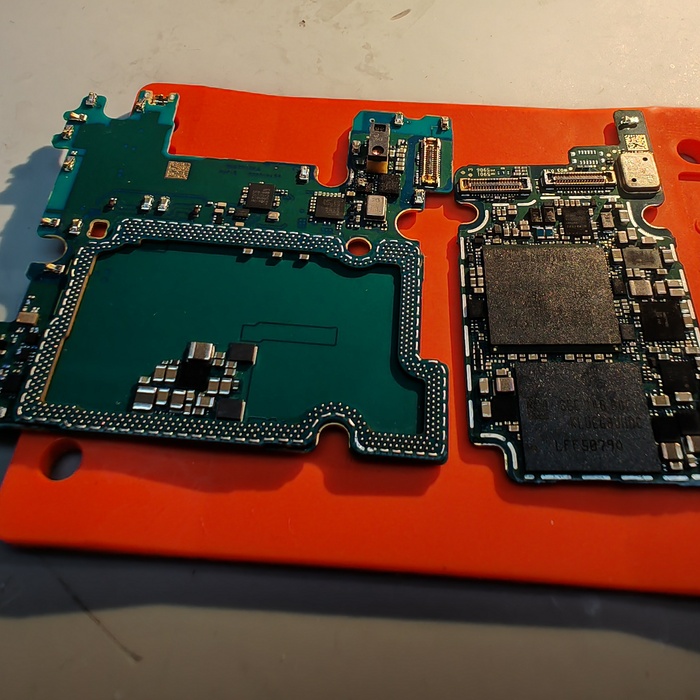

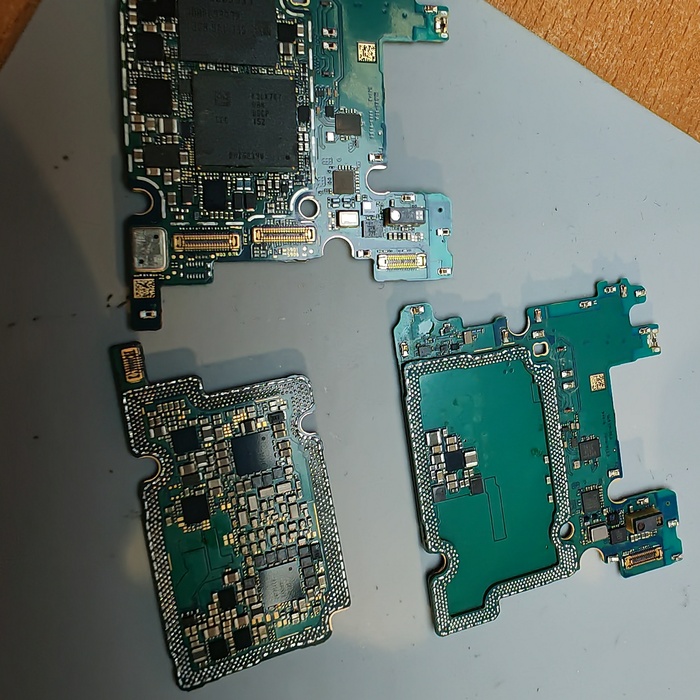

Если телефон ребутится и после реболла проца и памяти и обновления ПО, то нужно будет располовинить платы, чтобы добраться до сути.
попробуем сначала на гнилой плате подобрать температуру, т.к все модели андроидов располовиниваются абсолютно по-разному, нет единого термопрофиля.

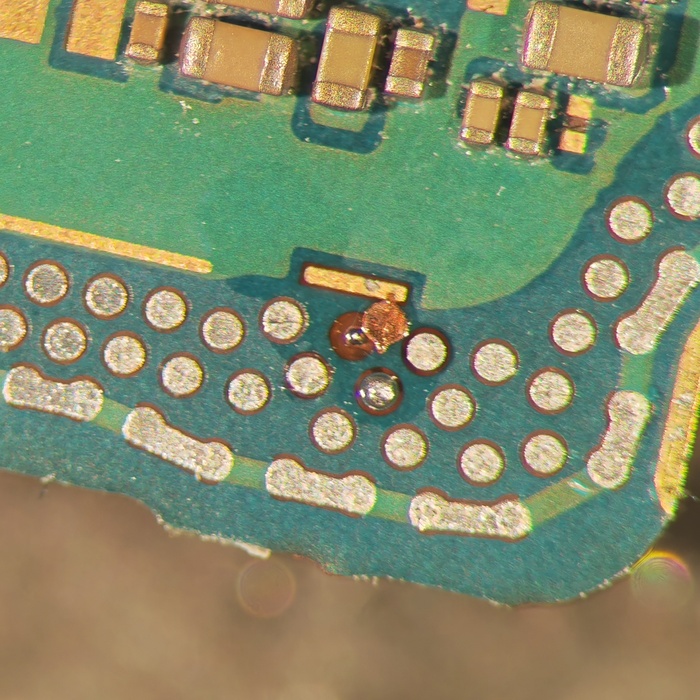

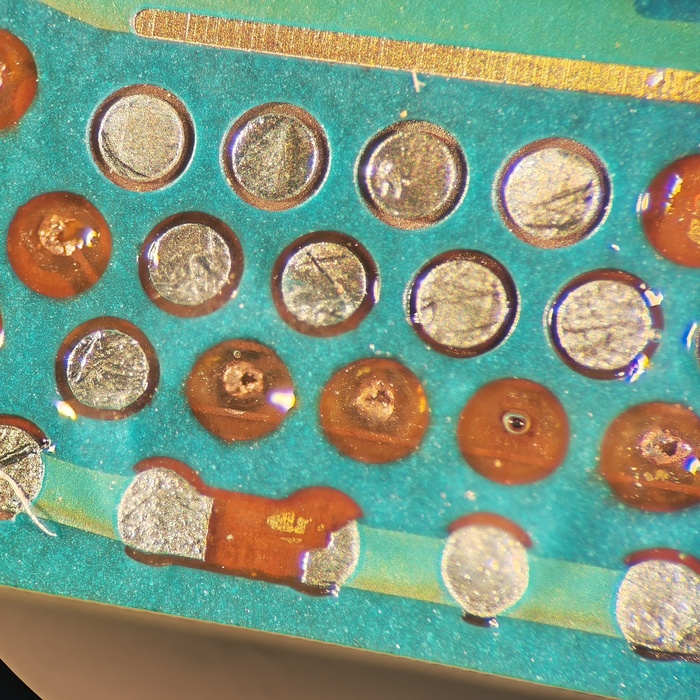

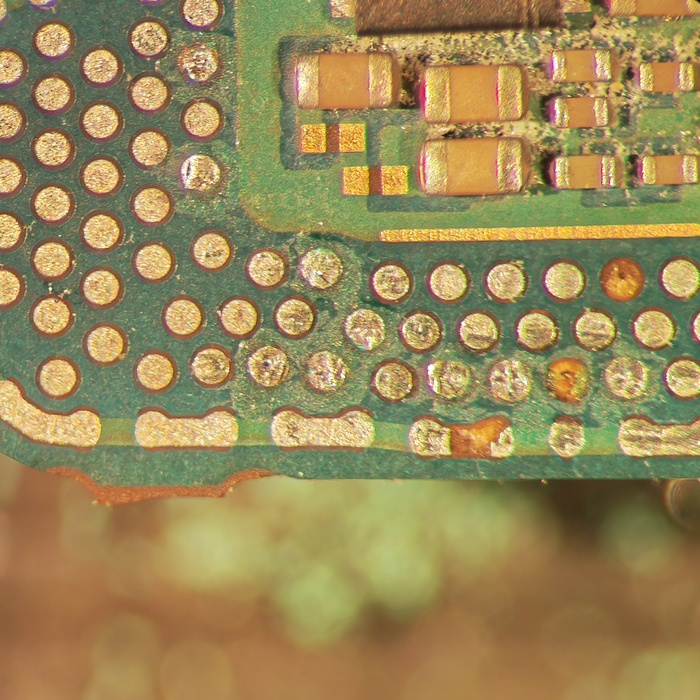

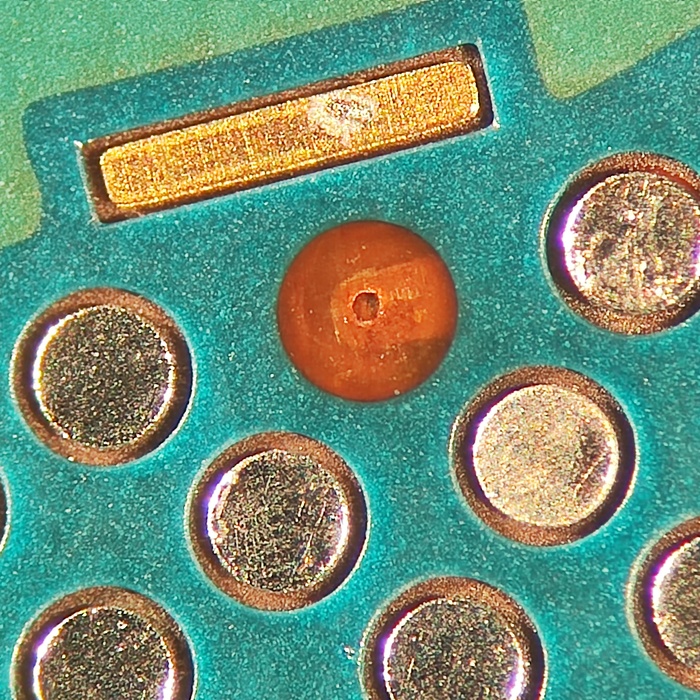

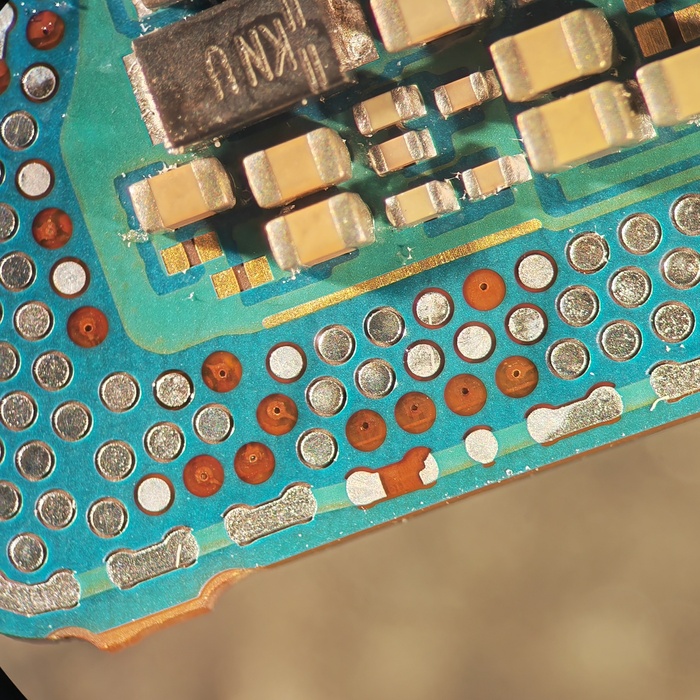

Какой-то негодяй вырвал пятаки на плате при распайке. Будем надеяться, что это последствия удара или просто изгиба платы, т.к в том месте она как раз прижимается винтами к корпусу

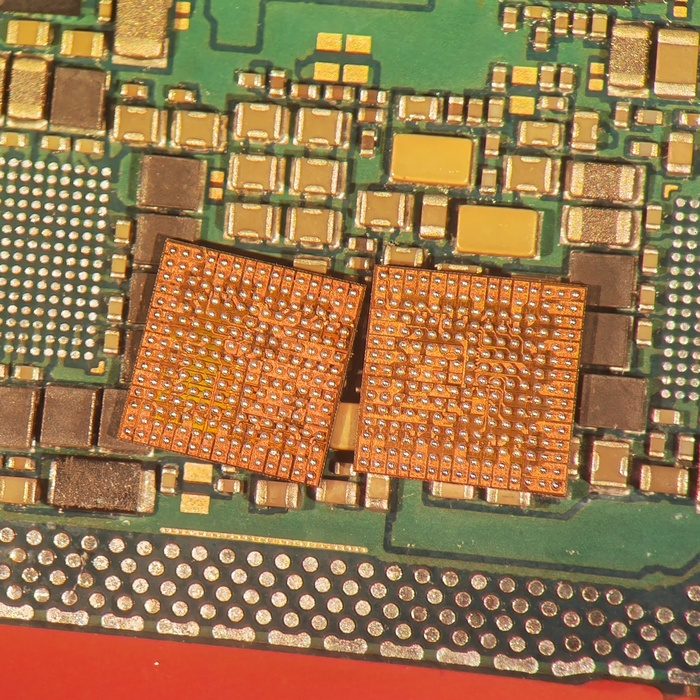

Но чтобы не паять плату туда сюда 5 раз, сразу перекатаем и контроллеры питания с обратной стороны процессора

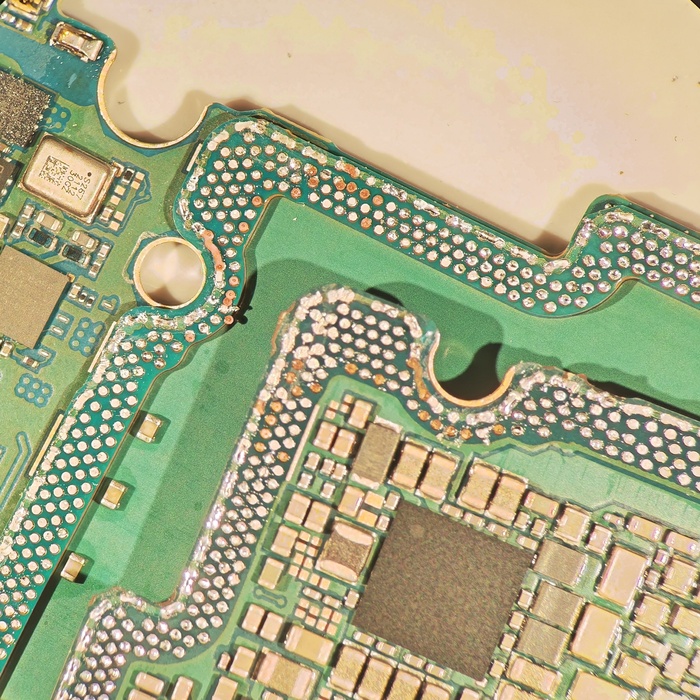

Восстанавливаем все нужные контакты и надеемся, что все еще стартанет

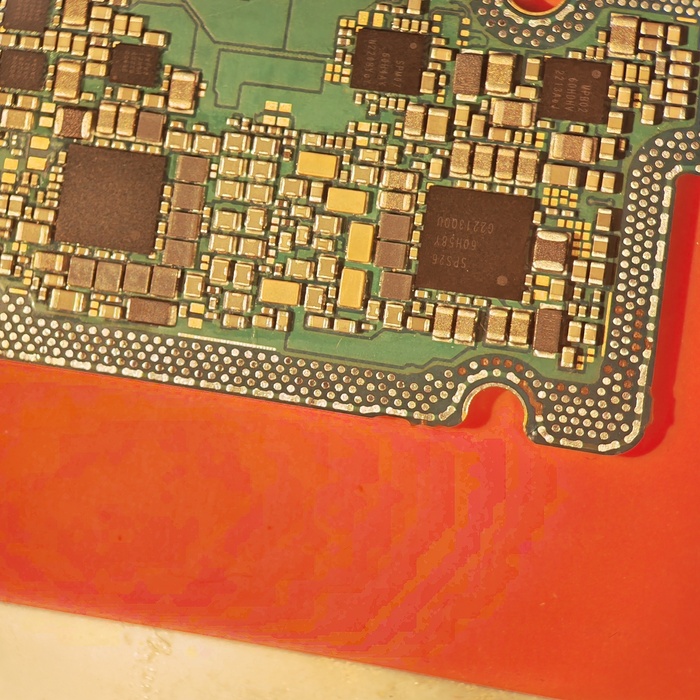

накатываем шары на интерпозере и спаиваем платы
Телефон пока не перезагружается. По чек-листу проверяем весь функционал.

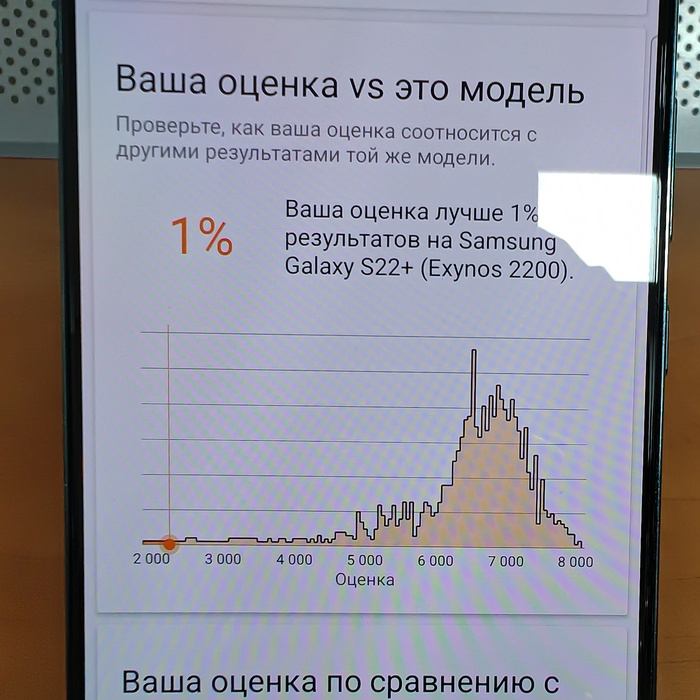

Но что-то какой-то позор. Не?

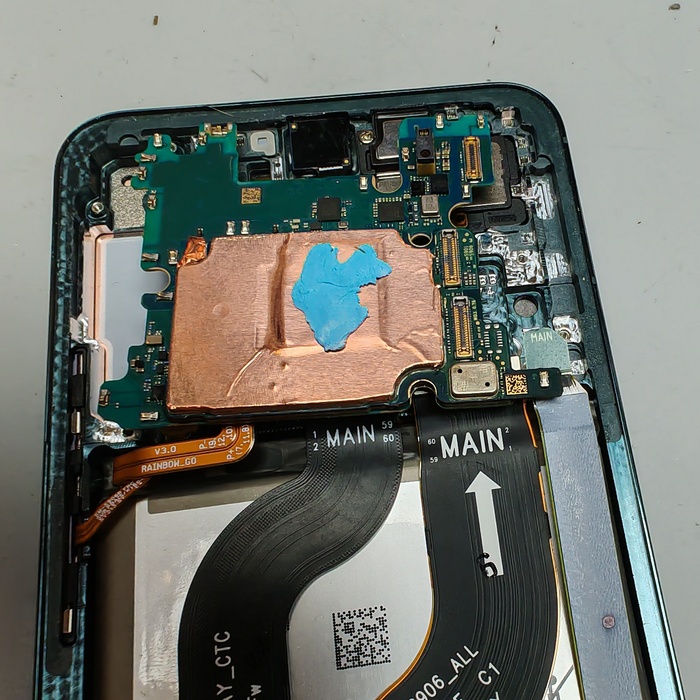

Убираем заводскую прокладку и устанавливаем чудо инженерной мысли

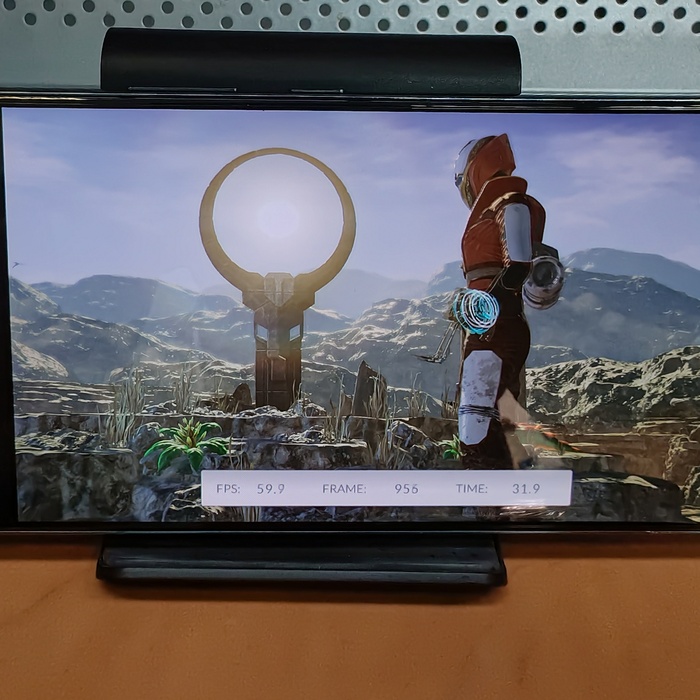

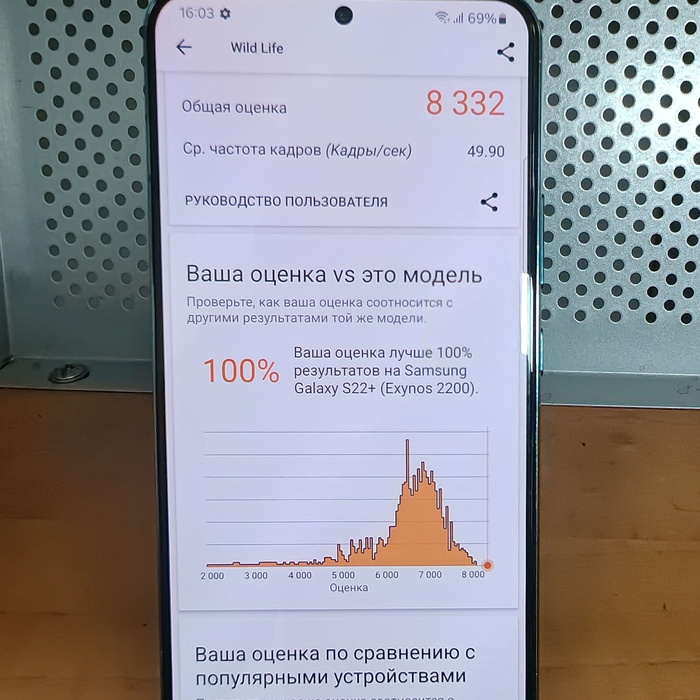

ну вот, совсем другое дело.

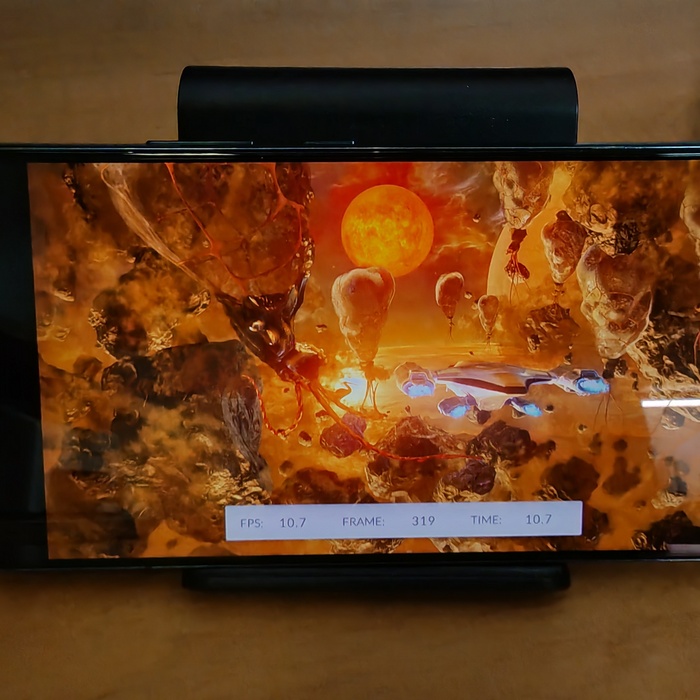

Достаточно долго тестировал его потом, с уверенностью могу сказать, что перезагрузки прекратились.
