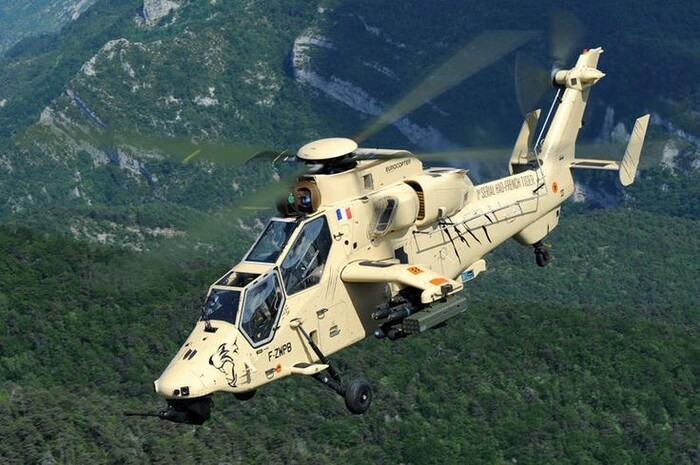

Eurocopter Tiger
Вертолет Tiger разработан консорциумом Eurocopter, в который входят германская фирма MBB и французская Aerospatiale. Согласно принятому в 1987 году представителями ФРГ и Франции соглашению, велась разработка двух вариантов боевого вертолета – противотанкового, единого для обеих стран и получившего в ФРГ название , а во Франции – HAC, и вертолета сопровождения и огневой поддержки только для Франции, названного HAP. Первый полет опытного образца вертолета состоялся 27 апреля 1991 года.
Особенностью боевого вертолета являются: способность выполнять боевые задачи круглосуточно и в сложных метеорологических условиях, высокие маневренность, боевая живучесть и эксплуатационная технологичность, качественно новый уровень автоматизации управления бортовыми системами и вооружением, а также широкое применение композиционных материалов.
Все варианты вертолета основываются на единой базовой конструкции (фюзеляж, двигатели, гидравлические, топливные и электрические системы и т.д.), а также на модульной конструкции специального оборудования. В основу базовой конструкции положена схема одновинтового вертолета с рулевым винтом, двумя газотурбинными двигателями и трехстоечным шасси с хвостовым колесом.

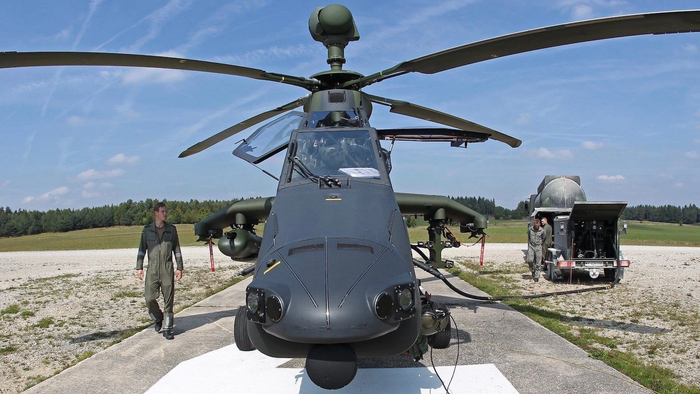

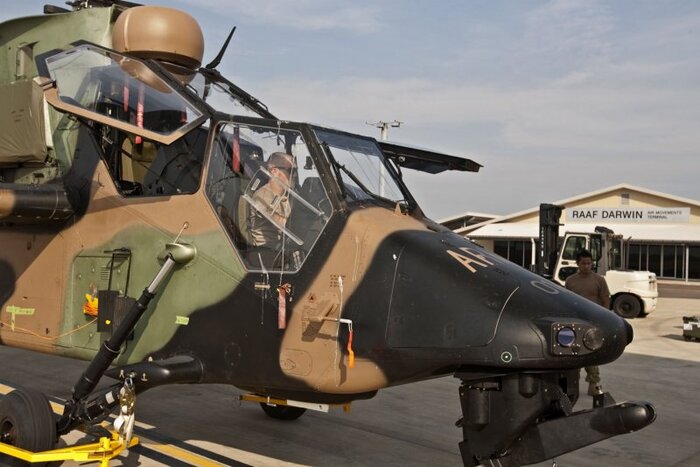

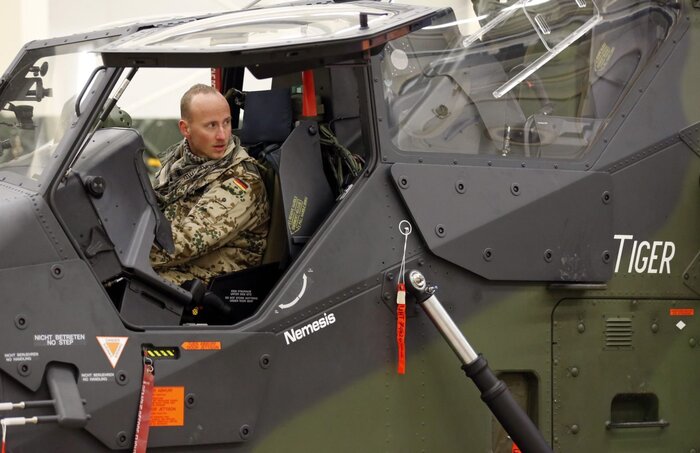

Вертолет имеет фюзеляж, самолетного типа, выполненный примерно на 80% из композиционных материалов, что не только уменьшает массу конструкции вертолета, но и способствует снижению стоимости жизненного цикла и трудоемкости эксплуатации. В передней части фюзеляжа находятся расположенные по схеме «тандем» кабины летчика и летчика-оператора. Кабина летчика находится впереди, а кабина летчика-оператора – сзади и несколько выше. Основные органы управления дублированы и размещены в обеих кабинах, так что в случае необходимости летчик-оператор может взять управление вертолетом на себя. Конструкция фюзеляжа в целом и шасси выполнены с учетом требований к безопасной повреждаемости конструкций и систем.
Для обеспечения безопасности экипажа в случае аварийной посадки в нижней части фюзеляжа имеются панели с сотовым наполнителем, обладающие способностью поглощать кинетическую энергию. Такая конструкция обеспечивает безопасное для экипажа приземление с вертикальной скоростью до 10,5 м/с. Значительную часть энергии в случае аварийной посадки принимают на себя также кресла пилотов и шасси.

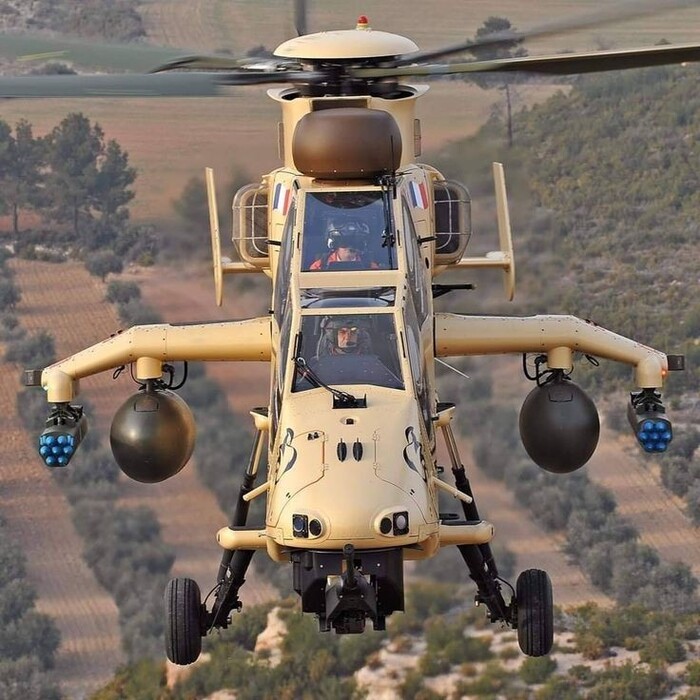

Вертолет имеет крыло с размахом 4.5 м, концевые части которого опущены вниз. На крыле предусмотрены четыре узла подвески вооружения или дополнительных топливных баков. Силовая установка состоит из двух турбовальных газотурбинных двигателей MTR 390 с мощностью на максимальном взлетном режиме 958 кВт. каждая. Силовая установка управляется электронно-цифровой системой, обеспечивающей оптимальную работу двигателей на всех режимах. Для уменьшения заметности вертолета в инфракрасном диапазоне сопла двигателей оборудованы устройствами для смешивания выхлопных газов с воздухом. В случае отказа одного из двигателей продолжение полета возможно посредством вывода другого двигателя на чрезвычайный режим. Общая емкость топливных баков составляет 1360 л. Топливные баки оборудованы системой предотвращения взрыва газовоздушной смеси в надтопливном пространстве.

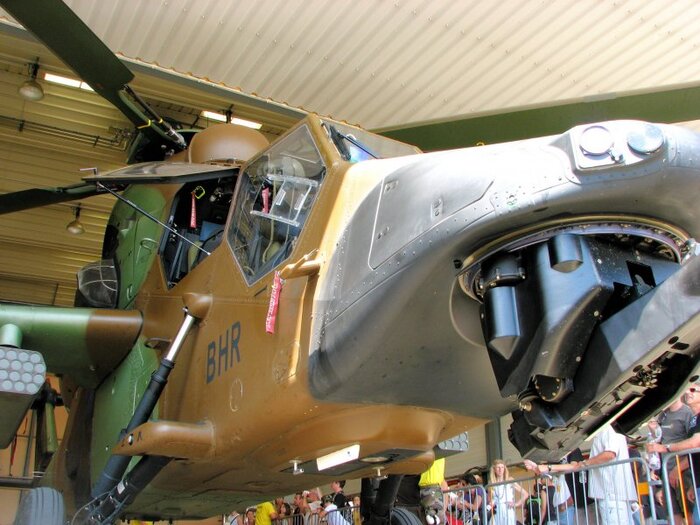

Вертолет снабжен четырехлопастным несущим и трехлопастным рулевым винтами. Лопасти винтов изготовлены из композиционных материалов. Все варианты вертолета оснащены разведывательно-прицельной аппаратурой, навигационным оборудованием и системами управления оружием, обеспечивающими их боевое применение днем и ночью, в простых и сложных метеоусловиях. В состав прицельного комплекса входят: телевизионная камера, инфракрасная система ночного видения, лазерный дальномер-целеуказатель и нашлемные прицелы. Прицельно-навигационная информация может отображаться на нашлемных индикаторах, на лобовом стекле и цветных многофункциональных дисплеях на жидких кристаллах в кабинах членов экипажа.

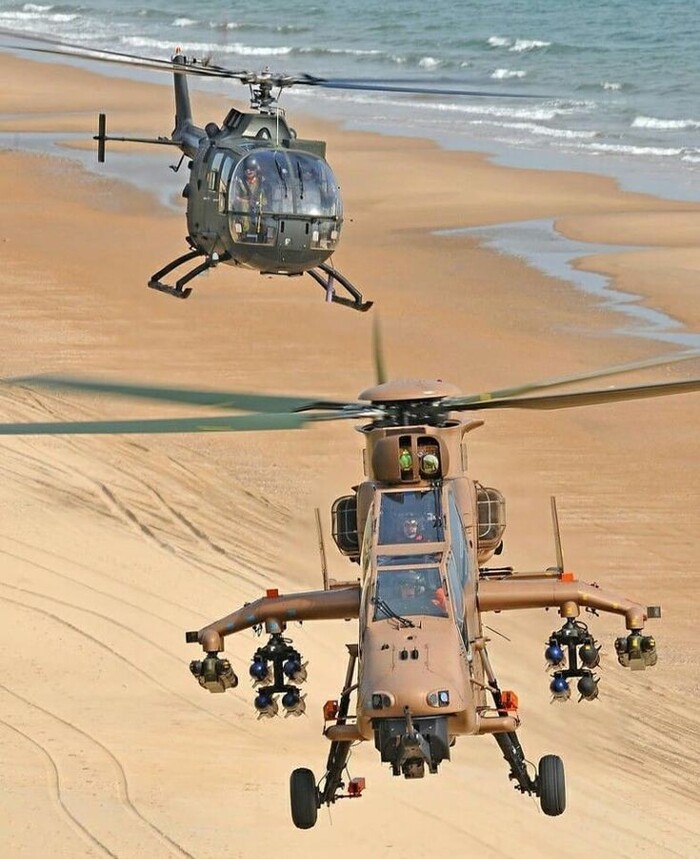

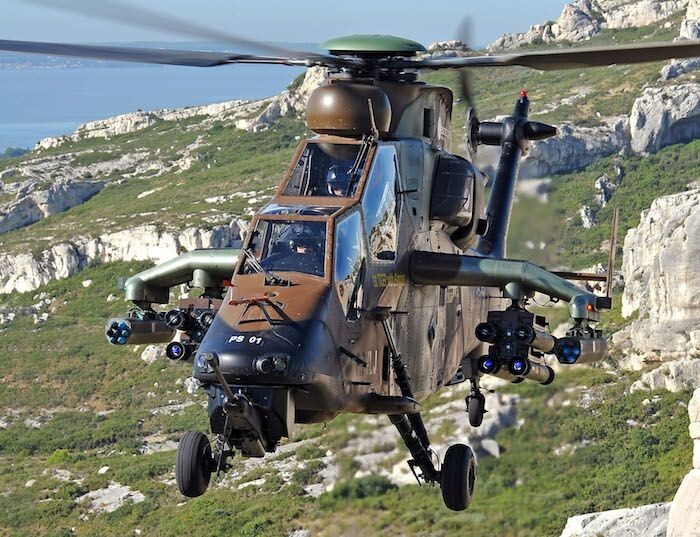

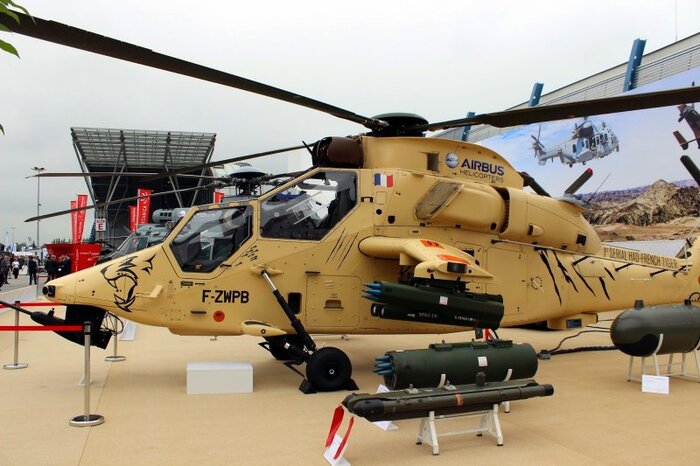

Вооружение противотанковых вертолетов должно состоять из 8 ПТУР «Hot-2″ или 8 новых ПТУР «Trigat» и 4 ракет «Mistral» или «Stinger» класса «воздух-воздух». Вертолеты сопровождения и огневой поддержки вооружаются встроенной 30-мм авиапушкой на турельной установке, пусковыми установками неуправляемых ракет калибром 68мм и 4 ракетами «Mistral».
Состоит на вооружении: Австралии, Испании, Германии и Франции.
Варианты:

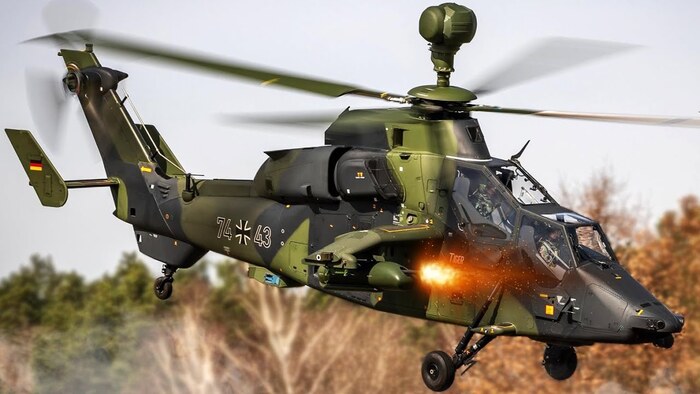

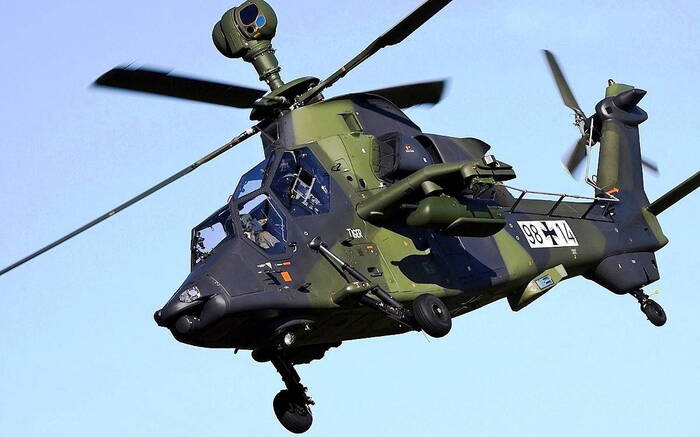

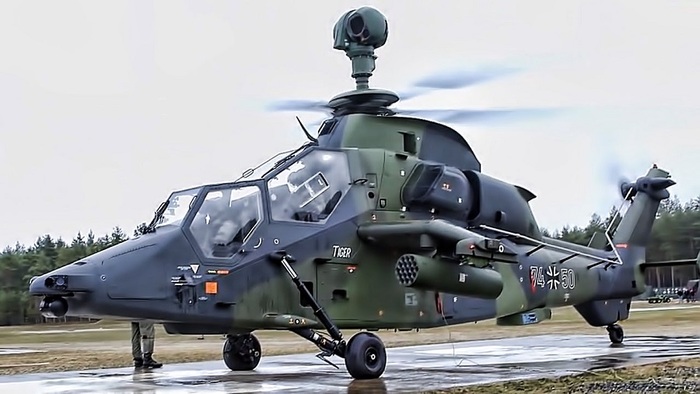

Tiger UHT— вертолет огневой поддержки для Бундесвера

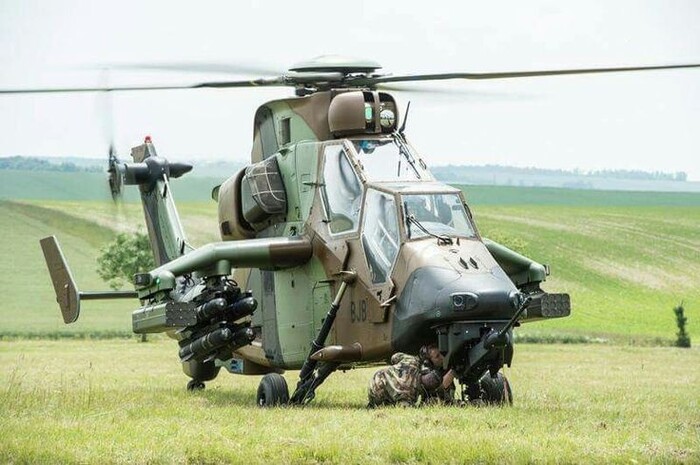

Tiger HAP — ударный вертолет огневой поддержки для армии Франции.
Tiger HAC — многоцелевой ударный вертолёт с основной противотанковой задачей для армии Франции.

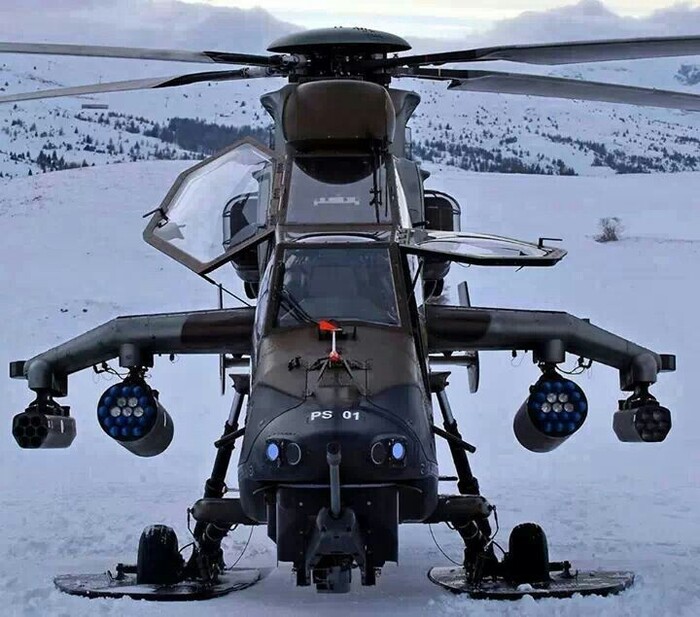

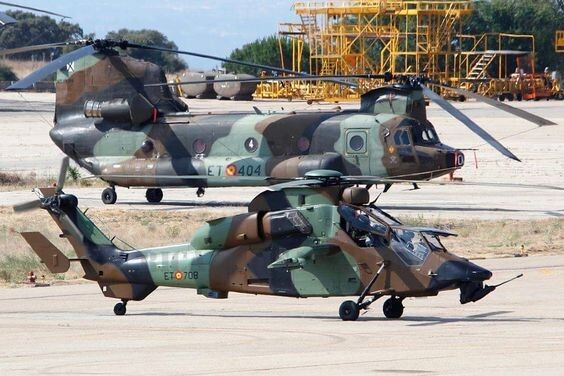

Tiger HAD — многоцелевой вертолет огневой поддержки, заказанный Испанией. Идентичен Tiger HAP, но с улучшенными двигателями и лучшей баллистической защитой. Испанский вариант вооружён вместо ПТР Хеллфайр ракетами Спайк

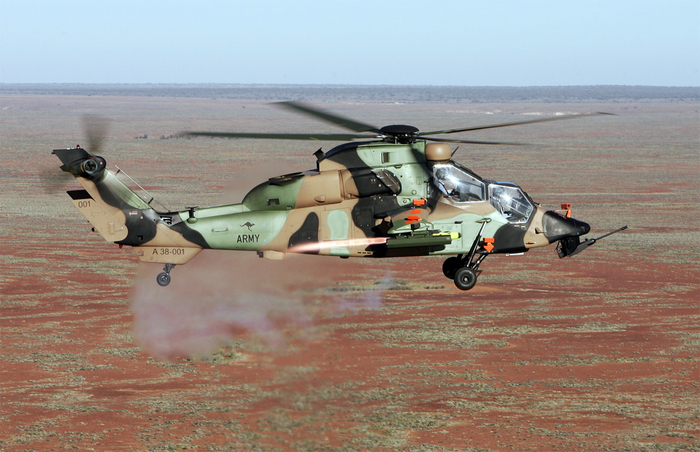

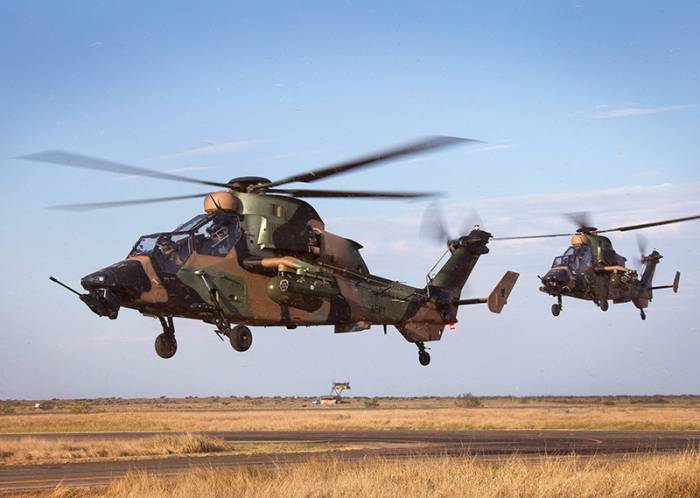

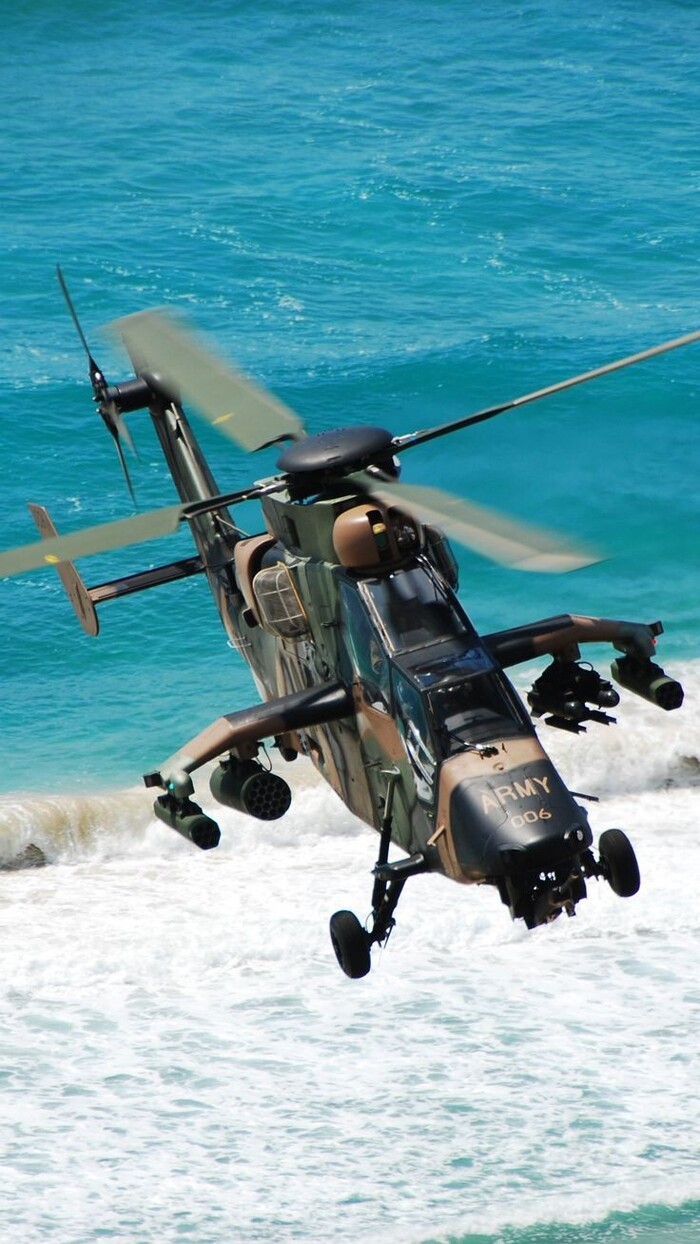

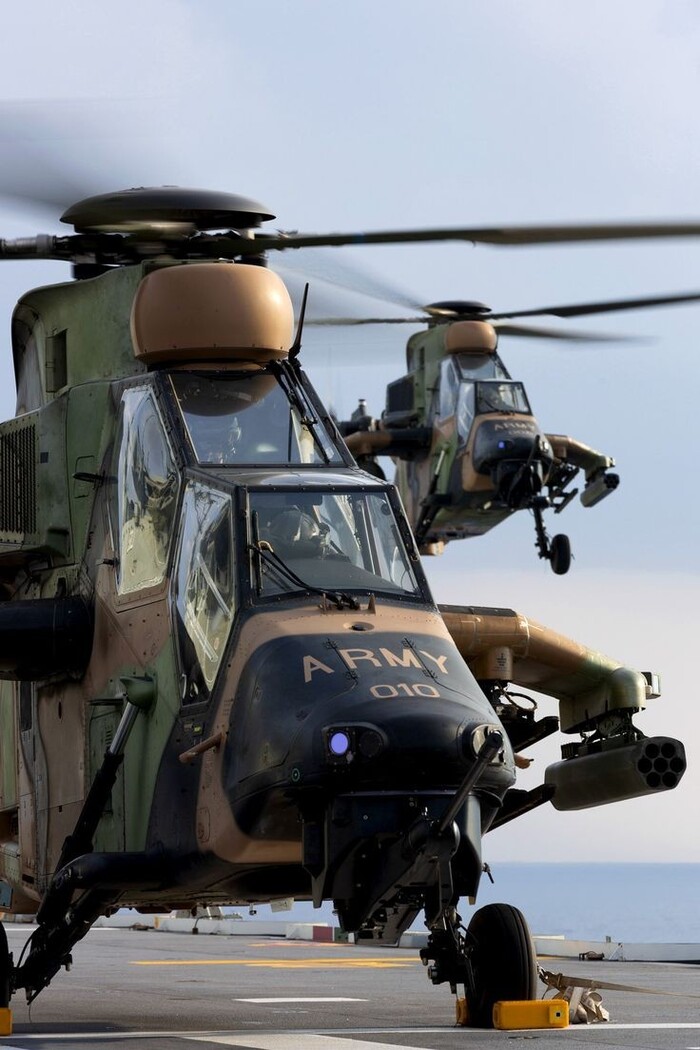

Tiger ARH (Armed Reconnaissance Helicopter) — многоцелевой разведывательно-ударный вертолёт для армии Австралии (стал первой европейской платформой, вооружённой УР АGM-114 Hellfire ). В австралийских войсках заменили устаревшие разведывательные вертолёты OH-58A Кайова и транспортно-ударные UH-1H Ирокез.
