Некоторое время назад я сделал онлайн-конструктор наклеек для электрощитов.

Если тезисно, то идея проста: подписать автоматы, УЗО, клеммы и прочие устройства так, чтобы маркировка совпала с реальным расположением оборудования и нормально распечаталась. Уложиться, короче, в пару-тройку кликом и сразу на пластрон.

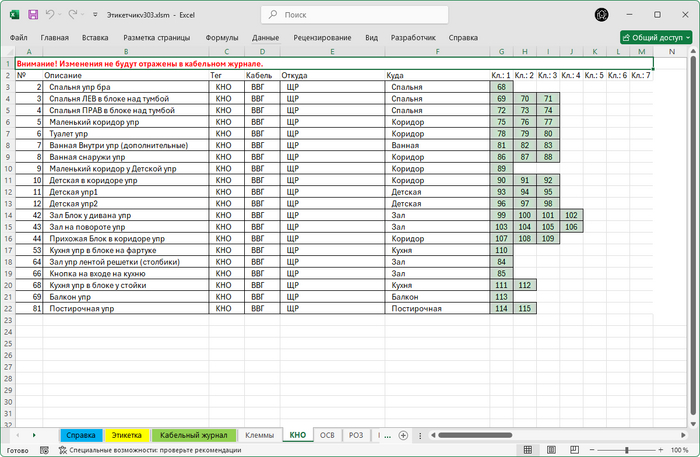

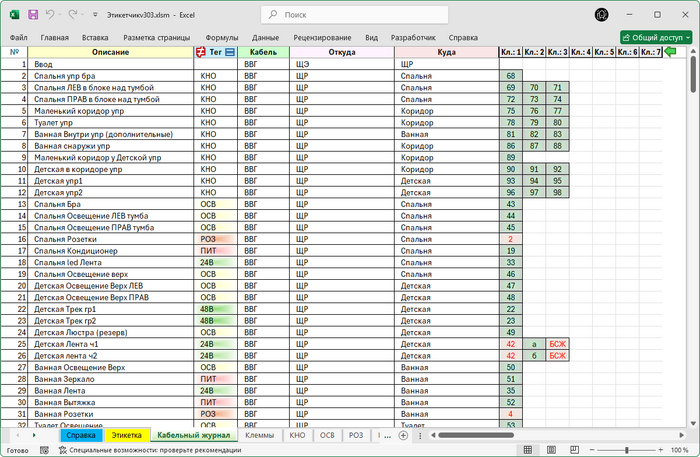

Мне в комментариях сразу сообщили, что есть же Электромаркировка и зачем вообще это все. Вот именно потому, что есть электромаркировка и потому, то она мне решительно не нравится, а другие аналогичные сервисы еще страннее и хуже я и решил воплотить свое видение конструктора маркировки автоматов в щите.

Не визуализацию с картинками, где весьма точно перерисованные устройства соединяются от клеммы к клемме сливающимися воедино линиями, а именно узкий рабочий инструмент – конструктор маркировки пластронов.

Как он устроен

В редакторе создаются виртуальные DIN-рейки, повторяющие реальное либо планируемое расположение оборудования в щите. Для компоновки решение тоже подходит.

На рейки добавляются модули нужной ширины, все они уже в базе и в масштабах.:

• автоматы;

• УЗО и дифавтоматы;

• клеммы;

• распределительные блоки;

• нестандартные устройства произвольного размера.

Каждый модуль можно подписать, переместить или развернуть текст вертикально.

Размеры задаются в миллиметрах. Стандартный однополюсный автомат занимает 18 мм, но можно выбрать готовый тип устройства или указать собственную ширину.

В итоге получается визуальная копия реального расположения устройств в щите.

Конструктор автоматически нумерует модули и формирует отдельную легенду с расшифровкой. После этого маркировку можно сразу распечатать в масштабе 1:1 либо сохранить в PDF.

Распечатал, вырезал полосы, вставил их или приклеил на пластроны и готово.

Быстро и просто. Без Excel. Без Visio. Без «колхоза». Бесплатно.

Сервис работает в браузере и не привязан к определённому производителю оборудования.

Для создания и печати маркировки регистрация не нужна. Вход через Telegram используется для сохранения проектов и экспорта в PDF.

С момента публикации предыдущего поста конструктор постепенно допиливался. Я собирал обратную связь и постепенно внедрял то что считал нужным и что смог.

В результате половина интерфейса была перестроена, а конструктор перескочил с 58-й до 70-й версии.

Сам принцип работы не изменился, но пользоваться должно стать заметно удобнее. ( и на мой взгляд – это именно так. Делается-то в первую очередь для себя)

Редактор теперь находится рядом с модулем

Раньше элементы управления располагались отдельно. При работе с большим щитом приходилось прокручивать страницу или пользоваться плавающей панелью.

Теперь редактор встраивается прямо в активную DIN-рейку и автоматически переезжает вслед за выбранным модулем.

Выбрал автомат — панель появилась рядом с ним. Перешёл на другую рейку — редактор переместился туда же.

В панели находятся:

• трёхстрочное поле описания;

• выбор горизонтального или вертикального текста;

• готовые размеры устройств;

• произвольная ширина модуля;

• выбор фоновой пиктограммы;

• клонирование;

• группировка;

• удаление.

Количество кнопок меньше не стало. Просто теперь они хотя бы находятся в одном движении мышкой.

Нормализация истории изменений:

Появились полноценные отмена и повтор действий.

Можно спокойно:

• добавлять и удалять модули;

• менять текст;

• переставлять устройства;

• переносить их между рейками;

• создавать группы;

• менять размеры.

Если результат творческого порыва оказался хуже исходного, его можно отменить. А затем вернуть обратно, если первоначальная оценка собственного таланта была преждевременной.

История корректно учитывает не только сами модули, но и связанные с ними группы, подложки и заметки.

Копирование, вставка и клавиатура:

Модули теперь можно копировать и вставлять.

Это сделано для повторяющихся устройств. Не нужно каждый раз создавать новый автомат, выбирать его размер, ориентацию текста и прочие параметры. Достаточно скопировать готовый модуль и поменять подпись.

Добавлено управление с клавиатуры, включая:

• добавление модулей;

• копирование и вставку;

• удаление;

• отмену и повтор;

• снятие выделения.

Несколько модулей можно выделить с зажатым Ctrl.

Локальный черновик:

Редактор автоматически сохраняет текущее состояние в браузере.

Если страница случайно обновилась, вкладка закрылась, конструктор предложит восстановить черновик.

Это не заменяет сохранение проекта, но защищает от потери несохраненной работы.

Появились пиктограммы

Просили добавить иконки? Их есть у меня!

Иконки добавлены, но не в виде отдельных разноцветных наклеек вместо текста. Ибо грешно это. И не по ГОСТ.

Подпись остаётся главным элементом маркировки. Пиктограмма используется как крупная светло-серая подложка. Трудно сказать помогает ли она быстрее найти нужный автомат, но точно не мешает читать текст.

В набор вошли обозначения для:

• освещения;

• розеток;

• бытовой техники;

• отопления;

• насосов и водоснабжения;

• вентиляции и кондиционирования;

• ворот;

• интернета;

• видеонаблюдения;

• сигнализации;

• других распространённых систем.

Подложки одинаково отображаются в редакторе, при печати и в PDF.

На слишком узких модулях подложка автоматически скрывается.

Группы связанных устройств

Ещё одно крупное изменение — визуальные группы.

Например, в щите установлено УЗО, а после него несколько автоматов. Физически это отдельные устройства, но логически они относятся к одной группе.

Теперь их можно выделить с зажатым Ctrl и нажать кнопку «Сгруппировать».

При этом модули:

• остаются на своих местах;

• могут находиться на разных DIN-рейках;

• сохраняют индивидуальные номера и подписи;

• получают общий цветовой маркер в номерной ячейке.

Порядок оборудования не меняется. Группа существует только как дополнительная визуальная и смысловая связь.

Для каждой группы можно указать:

• название;

• цвет;

• заметку;

• список входящих модулей.

Из группы можно удалить один выбранный модуль либо полностью её расформировать.

Это работает не только для УЗО и подключённых к нему автоматов. Таким способом можно объединить что угодно.

Расширенная легенда

Раньше легенда представляла собой обычный список модулей с номерами и описаниями.

Теперь сначала выводятся созданные группы, а затем полный список устройств.

Для каждой группы показываются:

• цветовой маркер;

• название;

• номера входящих модулей;

• заметки.

В основной таблице модулей тоже появился цветовой столбец. Благодаря этому связь между автоматами на виртуальных рейках и строками легенды считывается сразу.

При черно-белой печати тоже всё понятно.

Группы сохраняются вместе с проектом, печатаются и экспортируются в PDF.

Новая верхняя панель:

Верхняя часть конструктора тоже была переработана.

Вместо россыпи отдельных настроек теперь используются четыре компактные карточки:

• пользователь;

• проекты;

• вывод;

• разметка.

Авторизованному пользователю показываются имя, аватар и количество доступных сохранённых проектов. Гостю предлагается вход через Telegram. (получается, это сервис для иностранцев. Соответствующий №199-ФЗ / №210-ФЗ вход тоже есть)

Отдельно размещены:

• создание нового проекта;

• обновление открытого проекта;

• загрузка и удаление проектов;

• печать;

• экспорт в PDF;

• включение легенды;

• настройка высоты этикетки;

• выбор начального номера.

Проекты теперь можно обновлять

Раньше сохранение создавало новую копию проекта.

Теперь открытый проект можно просто обновить, не плодя сущности.

Старый формат сохранён, поэтому проекты, созданные в предыдущих версиях, продолжают загружаться.

В проектах теперь сохраняются ( всё также в облаке):

• DIN-рейки;

• модули и их положение;

• подписи и заметки;

• размеры;

• ориентация текста;

• пиктограммы;

• группы;

• цвета групп;

• описания групп;

• параметры легенды.

Заодно была добавлена проверка данных на сервере, очистка входных значений и ограничения для повреждённых или чрезмерно больших проектов.

Чем этот конструктор отличается от других

Он не пытается полностью спроектировать электрощит.

Здесь нет рисования проводов, составления принципиальной схемы, подбора артикулов, расчёта селективности и прочего.

Он решает одну конкретную задачу:

создать маркировку по фактическому расположению устройств и распечатать её в реальном размере.

Основные принципы остались прежними:

• минимальная ручная подгонка;

• точные размеры в миллиметрах;

• стандартные и произвольные модули;

• быстрый набор подписей;

• читаемый текст;

• автоматическая нумерация;

• печать вместе с легендой;

• отсутствие привязки к бренду;

• бесплатный доступ.

Обновлённый конструктор находится на прежней странице:

https://npekpacho.ru/markirovka-plastronov/

Пользуйтесь.

Идеи, которые мне удалось реализовать в «Ниимбиче», я решил перенести и на принтеры P15. Главная причина — чувствительно неприятная цена оригинальных расходников для Niimbot.

P15 простые, дешёвые и неприхотливые. Сконструированы они не столь изящно, зато печатают практически на любой подходящей ленте, не задавая лишних вопросов.

Мобильное приложение у них есть, причём достаточно функциональное. Но нет. Со смартфона мне печатать не нравится. Я хочу с компьютера.

Протокол принтера неизвестен, документации нет, с какой стороны к нему подходить - совершенно непонятно. Драйвера, разумеется, тоже нет.

Что делать?

Установил на смартфон родное приложение, включил отладку, выполнял различные команды, а затем забирал btsnoop_hci.log и разбирал в Wireshark пакеты Bluetooth HCI/ATT/GATT.

Со смартфона на компьютер, с компьютера на смартфон. Туда-сюда, сюда-туда.

Не то чтобы это приносило ощутимые плоды, но…

Нашёл начало задания. Выяснил, что перед печатью штатное приложение отправляет примерно такую последовательность:

• 10 ff 50 f1 → в ответ приходит 0101;

• 10 ff 40 → снова приходит 0101.

Сразу после этого в 0x0011 уходит первая длинная строка Write Command:

1f70020600000000000000000000000000000010fff1021d7630000e004001...

С ходу не очень понятно, что здесь происходит и зачем:

• 1f700206... — видимо, внешний контейнер или заголовок пакета;

• 10 ff f1 02 — служебная команда или маркер;

• 1d 76 30 00 — команда передачи растра;

• 0e 00 — ширина 14 байт;

• 40 01 — высота 320 точек;

• И ещё много всякого.

С цифрами, конечно, весело, но не то, чтобы очень. Всем известно, что цифры арабские, однако их последовательность для меня вполне сопоставима с арабской вязью.

Я отправлял команды, смотрел, как принтер зависает и как убывают этикетки. Строил различные предположения о том, почему ничего не работает. Ну, кроме того что рукожоп.

Дело двигалось медленно. Особенно после Niimbot, протоколы которого уже довольно хорошо изучены общественностью. Двенадцатая версия драйвера, четырёхзначные номера сборок - и всё тщетно.

А потом вдруг какой-то челик из Австрии, известный как tomLadder, взял и проделал всю эту работу.

Ну и у меня, конечно же, сразу начало получаться.

Что получилось

P15 PC Print — приложение для печати этикеток с компьютера по Bluetooth на принтерах P15, выпускаемых под брендами Phomemo, Marklife, UniPlus и Pristar.

Программа состоит из двух основных частей: драйвера P15 и графического интерфейса.

«Драйвер» здесь не в привычном смысле драйвера Windows. Это набор команд и инструкций для взаимодействия по протоколу L11 с принтером, подключённым по Bluetooth.

Графическая оболочка развивает те же идеи, что и Ниимбич для принтеров Niimbot серии D. Только в новой итерации всё получилось немного функциональнее.

Программа собрана в один файл, не требует установки и работает без интернета.

Интерфейс P15 PC Print — тут, признаться, яркого и запоминающегося названия я не родил - состоит из одного окна и нескольких вкладок:

• «Этикетка»;

• «Серия»;

• «Список»;

• «Валет»;

• «Калибровка»;

• «Информация».

Первые четыре отвечают непосредственно за печать, последние две — за настройку и диагностику.

Этикетка

Вкладка «Этикетка» предназначена не только для разовой печати. Здесь можно создавать полноценные макеты, сохранять их и затем использовать в других режимах программы.

На этикетку можно добавить до шести текстовых надписей. Любую из них можно связать с одной из трёх переменных:

• полное значение;

• первая половина значения;

• вторая половина значения.

Кроме текста можно добавить один QR-код, один штрихкод и одно изображение. В QR-кодах и штрихкодах переменные тоже поддерживаются.

Готовые макеты можно сохранять в файл, а затем снова загружать в программу.

Серия

Вкладка «Серия» позволяет напечатать последовательность однотипных этикеток — например, набор порядковых номеров.

К каждому значению можно добавить префикс и суффикс, то есть постоянный текст в начале и в конце строки. Также можно применить заранее подготовленный макет этикетки. Все назначенные в нём переменные будут автоматически заменяться значениями из серии.

Список

Вкладка «Список» нужна для печати этикеток по заранее подготовленному перечню.

Каждая строка списка — это отдельная этикетка. Она может содержать одно или два значения:

Текст 1 [TAB] Текст 2

Перенос строки начинает следующую этикетку.

Если указано только одно значение, оно печатается одной строкой. Если два — программа может подставить их в соответствующие переменные макета. Именно в этом режиме возможности макетов раскрываются лучше всего.

Списки можно набирать вручную или импортировать из текстового файла. Главное, чтобы значения были разделены табуляцией, а этикетки — переносами строк.

Валет

«Валет» — это особая разновидность серии, предназначенная прежде всего для номеров.

Этикетка делится пополам. В первой половине печатается один номер, затем идёт линия реза, а во второй половине - следующий номер, перевёрнутый вверх ногами.

Это сделано для того, чтобы после разрезания у обеих получившихся наклеек ровный заводской край оказался с одной стороны.

Макеты в этом режиме не применяются, зато к номерам можно добавлять префикс и суффикс.

Калибровка

Вкладка «Калибровка» позволяет немного воздействовать на печатающую головку — прежде всего регулировать плотность, то есть яркость, насыщенность печати.

Эта настройка нужна потому, что этикетки бывают разными: отличаются материал, термослой и общее качество. Где-то на головку нужно подать немного больше энергии, а где-то, наоборот, можно печатать слабее.

Здесь же находятся и два диагностических шаблона.

Первый — калибровочный. Он позволяет увидеть границы печатного поля, проверить заполнение этикетки и понять, правильно ли выбран её размер.

Второй предназначен для определения длины установленной этикетки.

Никаких меток с информацией о размере на рулонах нет, поэтому принтер не способен самостоятельно определить, какую именно бумагу в него установили. Размер приходится задавать вручную. Диагностическая шкала позволяет напечатать разметку, посмотреть, где проходит физическая граница наклейки, и сразу выбрать подходящее значение в программе.

Информация

Вкладка «Информация» чисто информационная. Здесь сведения о принтере и журнал работы.

Откуда скачать

Репозиторий на Гитхабе или прямая ссылка на загрузку с моего сайта.
