Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой.

Приветствую мои любимые подписчики.
Что то затянулся мой следующий пост на достаточно большой промежуток времени. Сначала был предновогодний аврал, потом - посленовогодний отходняк, потом... Да много чего ещё потом было. В общем как то не доходили руки до клавиатуры. Как всегда, благодарю Вас, мои подписчики, что терпеливо ждёте следующего поста и по традиции загодя прошу понять и простить мою очень хорошую, но сильно хромающую орфографию. Любителей литературных изысков и грамотного текста прошу либо стиснуть зубы и читать, либо прикрыть глаза ладошкой и пролистать этот пост, по скольку традиционно орфографических ошибок будет много :-) Я уже давно привык считать их не ошибками, а фишкой написания моих текстов ;-) Если такая постановка вопроса Вас успокоит, то давайте на этом и остановимся!
В данном посте есть пара видеороликов, но к сожалению художественной ценности они не несут совершенно никакой. Только суть, только хардкор! :-)
В прошлом посту мы с Вами разобрались, как работает УФ принтор, зачем нужны прямоугольники/уголки/кружки во всех четырёх углах заготовки, а так же своими глазами убедились, что печатать на любой плоской поверхности вполне себе реально и имеет практический смысл.
Сегодня мы разберём вопрос, что такое СО2 лазер с CCD камерой. Зачем он нужен, и как работает и что вообще за зверь такой, эта CCD камера.
Собственно знакомьтесь! Око Саурона! Модель SV 300!

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Состоит она из нехитрых элементов 0 Светодиодного кольца и камеры с собственной небольшой платой на которой собственно и хранится прошивка камеры и её настройки. Давайте же заглянем прям в само Око! Страшно? И мне! С такого ракурса я тоже её увидел впервые!

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Но нет. Оказывается ничего страшного. Всего лишь линза... А сколько было предвкушений! Бездна Мордора... Или... Ну да ладно Не силён я в толкинизме, да и не это главное, а главное то, что может этот девайс установленный на обычный СО2 лазер! А может он всего лишь одно, находить метки и ориентируясь по ним резать то, что уже напечатано!
Да бы не повторять ошибок предыдущих постов и не навести на себя осуждение местных богов, да и более земных органов карания методом кнута и ещё раз кнута я заранее поинтересовался, а можно ли? И получил от администрации в лице  модератора на то согласие!
И так. Как же всё это работает? На самом деле очень просто! Мы печатаем на УФ принторе... Да хотя принципиально на любом принторе, да хотя чего уж там мелочиться... Наносим любым способом изображение на любую плоскую поверхность, которую разумеется может прорезать лазер любое изображение с метками. Для тех, кто не помнит, выглядит оно вот так:

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

В общем то ничего особенного. Просто раскладка под печатный лист фанеры с метками. А вот дальше, начинается всё самое интересное. Дальше на надо как то объяснить станку где и как резать. Для Вот тут то и вступают наши метки что говорится в бой! Но вступают они не одни, а вместе с контурами будущих значков!

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Собственно эти контура полностью соответствуют по координатам печатному изображению. "Дайте мне точку опоры, и я переверну весь мир!" - говорил великий Архимед. В нашем же случае переворачивать никого не надо, А вот вырезать - это обязательно. Как видите по углам обоих изображений имеются странной формы уголки. Принципиально они могут быть любой формы, хоть круглой, хоть прямоугольной, да вообще без разницы какой, важно, что бы их было не меньше 2х! В противном случае вырезать что либо будет ну очень проблематично.
Для начала режем всё тем же станком нужного размера заготовку. Очень важно, что бы заготовка была ровная, иначе будут проблемы при печати. По незнанию и распиздяйству разгильдяйству в ноябре месяце, когда я его запустил, чуть было не приговорил печатную головку, но меня пронесло! Во всех смыслах! Ух. Как же сложно найти ровную фанеру... Вы себе просто не представляете! Вот лежит пачка из 120 листов, достаёшь один. Кривой. Второй. Кривой. Третий, четвёртый, пятый, десятый... Во! двадцатый более менее ровный! Ура! Сразу резать, пока не повело. Как итог из палеты в 120 листов у меня получилось выбрать годных штук 15-20, которые сразу же были распилены на заготовки и сунуты в одну стопку под кирпич, что бы их уже наверняка не повело. и достаются каждый раз листы с самого низа. Периодически стопка переворачивается вверх ногами, что бы верхние листы тоже могли полежать под давлением и не сильно искривиться.
После всего этого запихиваем оба изображения в ПО станка и натягиваем векторные контура на растровое изображение, которое печатали. Ручками объясняем станку, где находятся "опорные точки" - они же метки, и начинаем резать!
К слову о кривизне фанеры. Вот вроде выбираешь, выбираешь, прижимаешь, подклеиваешь и всё равно, теперь в прямом смысле, сучка крашеная - кривая!

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Видите чёрную полосу? А её не должно быть. В этом месте головка принтера шаркнула по заготовке и оставила свой след. Это очень критичный момент, по тому, что одним подобным шарком можно приговорить голову и прилипнуть на достаточно дорогостоящий ремонт. Придётся фанерку ещё дополнительно подклеить и по новой загрунтовать белым.
По какой то неведомой причине я не сфотографировал полностью отпечатанный лист... Да в общем то наверное и не очень нужно было.
Теперь закидываем его под око саурона, натягиваем на растровое изображение векторные кривые и начинаем резать!

Упсь... Кажется что то пошло не так!? Да бывает, случаются казусы, чего греха таить. Не всегда камера способна правильно распознать метки. Тут либо ПО не идеально, либо у меня руки из жопы не из того места растут уж не знаю. Вот к слову результат того, что станок определил лишнюю метку. Как результат, один векторный рисунок наложился на другой и станочек их честно вырезал. К сожалению, когда косяк в работе станка был замечен, камера уже была выключена и заснять момент и продемонстрировать его не представляется возможным.

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Но, как известно, против лома нет приёма, если нет другого лома! Есть у нас козырь в рукаве, и мы всё таки вырежем эти значки! И резать мы будем их другим методом, А именно мы просто распознаем контур конкретного значка и резанём по нему в режиме реал тайм. Да немного муторно, да, может быть чуть менее точно, чем если бы это было сделано кононично, но действенно.

Вот в общем то мы получили практически готовые значки.

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео
Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Осталось к ним приклеить булавки и всё! Значок готов!

Изготовление значков из фанеры методом прямой печати. Или СО2 лазер с CCD камерой. Гаражная мастерская, Лазерная резка, Сувениры, Рукожоп, Длиннопост, Как это делается?, Производство, Видео

Булавки приклеил на обычный термоклей. Обычно, когда делается большая партия замешиваю эпоксидку или клею на цианокрилат, но под рукой открытого тюбика не оказалось, а эпоксидку честно признаться было лень замешивать. В бущем планирую вообще отказаться от эпоксидной смолы в пользу цианокрилата. Мороки с ним гораздо меньше.

Ну а значки... Я их одназначно раздам их пикабушникам, вопрос только в том, как это сделать. С моим родным городом, всё понятно, но как необделить пикабушников с других городов и не угареть на доставке придумать не могу. Если есть дельные предложения, пишите в комментарии, что нибудь придумаем.

P.S. Если кто то хочет себе значок и готов оплатить его отправку, то я без проблем это сделаю. Только давайте делать это организованно. Пишите на почту akvenov@gmail.com в теме письма указывайте "Пикабушный значок". Значков всего 55.

Показать полностью 9 2
-9

Плохо быть бесталковым.

Приветствую пикабушники! В этот раз я пишу не что то интересное, а очень надеюсь реализовать последний шанс в поисках своей потеряшки. Пост без рейтинга. И так, к делу.
Наконец то решил немного отдохнуть и съездить с друзьями в Шерегеш. Поездку планировали за долго и отпуск удался. Но впечатление подпортил последний день, точнее не сам день, а моя собственная бестолковость. В общем 2 марта 2019 года потерял я на последнем спуске с горы Зелёная камеру GoPro 3+ black edition. Вот такую вот с точно такой же прищепкой (фото стырено из интернета). Прищепка немного другого формата, но похожая.

Плохо быть бесталковым. Без рейтинга, Потеряшка, Камера, Шерегеш, Горы, Отпуск, Длиннопост

Потерял я её крайне нелепо. Катался на лыжах красненьких с нарисованной маркером буквой "А" на носу каждой лыжи (на одном из видео думаю это заметно). Так же на одном из видео я собственной персоной.

Плохо быть бесталковым. Без рейтинга, Потеряшка, Камера, Шерегеш, Горы, Отпуск, Длиннопост

Именно вот в таком виде это фото было сделано в первый день нашего приезда. Прицепил я камеру на ботинок плохо подумав. В итоге скорее всего после падения она и отцепилась. Спустился с горы, смотрю, а её нет. Постоял в недоумении и только тогда понял, что это был за щелчок в момент совершения кульбитов под названием "кувырок через пупок". Даже сообразил где это случилось. Самое, что забавное, перед спуском решил записать GPS трек.

Плохо быть бесталковым. Без рейтинга, Потеряшка, Камера, Шерегеш, Горы, Отпуск, Длиннопост

Вот собственно и он. Рыженький кружочком обвёл место, где предположительно отцепилась камера. После осознания потери сразу попрощался с вещью, но всё же поехал ещё раз с горы, в надежде, что моя родная камера, как Хатико, ждёт где то в сугробе. Разумеется чуда не случилось. Я прошёлся по ближайшим кафпшуам, оставил свой номер, попросил сделать объявление по громкой связи на канатной дороге, к слову огромная за это благодарность ребятам, работающим на подъёмнике, не отказали. И с осознанием обсурдности моих надежд сел в с друзьями в УАЗик и покатились домой.
На самом деле камеру не очень то и жалко и не шибко дорого она сейчас стоит и аналогов дешёвых много. С ней связано очень много впечатлений и воспоминаний, отснято тонны материала. Она и плавала, и летала и подрабатывала на нашей с супругой свадьбе второй камерой, спасла меня от покупки новенького крузака, который по неведомой причине уехал в столб (это уже отдельная и совершенно другая история) и многое чего ещё... В общем бывалая камера. Много чего видела через свою оптику.
В общем, если не найдётся камера, то пусть снег ей будет пухом! Если же её кто то из пикабушники её нашёл и готов вернуть, то я буду визжать от счастья и радоваться, как ребёнок новой и классной игрушке! А если камера попала в руки к человеку, который не бывает на этом ресурсе и даже не знает о его существовании, то пусть ему камера послужит верой и правдой!
Я верю в силу Пикабу. И знаю, что здесь в своей основе классные люди! Всем добра и классных выходных, отпусков ну или на худой конец, лёгкой рабочей недели!

Показать полностью 2
66

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер.

Приветствую всех мимо проходящих. Отдельный поклон моим подписчикам, которые таки дождались этого поста. Очень долго я не мог сесть и написать его в виду разных причин. Сначала предновогодний аврал, потом отходняк от предновогоднего аврала, потом снова завал и вот сейчас вроде народ немного успокоился и я таки от нечего делать решил сесть и таки написать данную простыню. Ну и традиционно прошу не пинать за качество фотографий, делал их на обрезок фанерки...

Но обо всём по порядку. Я начинаю серию постов о том, какое есть у меня оборудование, с чем его едят, какие есть особенности в его использовании, какие подводные камни мне встретились и на какие грабли я наступил.

Мной планируется написание 4-х постов:

1) Данный пост. В нём я расскажу о том, что такое ультрафиолетовый принтер. Что на нём точно можно делать, что на нём делать точно нельзя и с каким оборудованием в паре он по хорошему должен использоваться.
2) СО2 лазер с CCD камерой. В этом посте я расскажу, что это за зверь, с чем его едят, из каких элементов он состоит, какая у него начинка и зачем нужна в конце концов эта чёрно-белая камера за овердофига денег.
3) Мой любимый, но пока редко используемый СО2 резак по металлу. Так же рассмотрим его архитектуру, посмотрим на него со всех сторон рассмотрим его плюсы и минусы.
4) Волоконный лазер с излучателем MOPA. Думаю те кто в теме уже пускают слюнку. Для техз кто не в курсе - это волоконный маркер способный делать цветную гравировку на нержавеющей стали.

Ну, план действий намечен. С этого момента можно запасаться попкорном и читать :-)

И так. Мы имеем вот такого китайского красавца сделанного на базе принтера epson stylus photo 1390.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

В использовании он у меня примерно 4 месяца и за это время я успел выявить у него только 3 серьёзных на мой взгляд недостатка. В принципе со всеми ними можно прекрасно уживаться если руки и жопа не растут из одного места и между ними есть расстояние хотя бы в пару миллиметров. И так, о плохом. Очевидные и самые на мой взгляд очевидные недостатки:
1) Пожалуй самый главный. По скольку наши братья китайцы любят делать дёшево быстро и сердито, они не любят разрабатывать дешёвые конструкции, когда есть очень хорошо подходящий аналог. По сути - это слегка модернезированный струйный принтер epson stylus photo 1390. Вот для сравнения фотка из гугла:

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Если Вы внимательно присмотритесь, то заметите, что китайцы даже не озадачились тем, что бы по нормальному поставить клавиши управления, а банально их воткнули туда, до куда хватило проводов и куда они влазили просто модулем. провода конкретно в моём принторе практически внатяжку идут от платы принтера к кнопкам.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Минутка офтопа от вопроса первого недостатка. Предвкушая вопросы, что за банка с кровью девственниц - это система охлаждения светодиода, который прикручен к голове, задача которого отверждать краску, которую нанёс принтер. К этому вернёмся очень скоро, а если быть совсем точным, то прямо сейчас.
Вернёмся к нашему первому недостатку. А именно способу засветки краски. По скольку это переделанный струйник, то китацы не придумали ничего лучше, чем прикрутить УФ светодиод прямо на бошку. Как итог, мы не можем использовать целиком поле фармата А3 и пользуем его за минусом 60 мм. Именно на столько выдвинут блок светодиодов. Не знаю на сколько он мощный., но если верить интернетам, вроде как там целых 150 ватт именно по этому там есть целая магистраль с жидкостным охлаждением

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская
Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Подвох номер два. В виду удешевления всего и вся, данный принтер имеет проблему с белой краской. Как и практически любая белая краска она по своему составу и консистенции отличается от всех остальных цветов. Белая краска имеет свойство через определённое время распадаться на тонирующий элемент - белый и всё остальное и в итоге мы получаем в банке жидкость прозрачного и белого цвета. Связано это исключительно с особенностью самой белой УФ краски (как обстоят дела с обычными красками - не берусь утверждать) и отсутствие обратки, для сброса и автоматического перемешивания краски не предусмотрено. Как итог - мы постоянно имеем попоболь проблему следующего вида:
Если у нас образовался простой в 1-2 дня, то краска падла редиска прямо в печатающей головке распадается на составляющие элементы и как следствие более лёгкие фракции (белые) всплывают, а более тяжолые (прозрачные) оседают В следствии распада краски более тяжёлые прозрачные фракции начинают густеть и принтер приходится на минут 20-30 отправлять в режим очистки раз за разом нажимая и удерживая кнопочку с капелькой, после чего наечатать пару раз инвертированный "Квадрат" Малевича что бы бошка выплюнула сначала прозрачные фракции, а потом уже цветные и только после этого... Твою девизию! А в банках то краска тоже разложилась... Ладно начнём сначала...
И так, мой приход в мастерскую начинается со следующего ритуала: открываем дверь в мастерскую, в сильные морозы с помощью лома (по тому что примёрзла), включаем свет, включаем чайник, подходим к принтеру, достаём из него две банки с белой краской и трясём их, пока не закипит чайник. Наливаем кружечку кофе и жмём на кнопку очистки раз так 5. Иногда кружка кофе заканчивается на третьем нажатии... В общем всё сложно, приходится наливать ещё одну кружку... Ну а потом печатаем инвертированный всемирно известный квадрат и начинаем работать.

Ну, с техническими особенностями вроде разобрались. Теперь о том, что можно делать с помощью этого принтера. а делать можно многое. В общем то всё, на что хватит фантазии. Далее приведу несколько фотографий для примера:

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская
Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

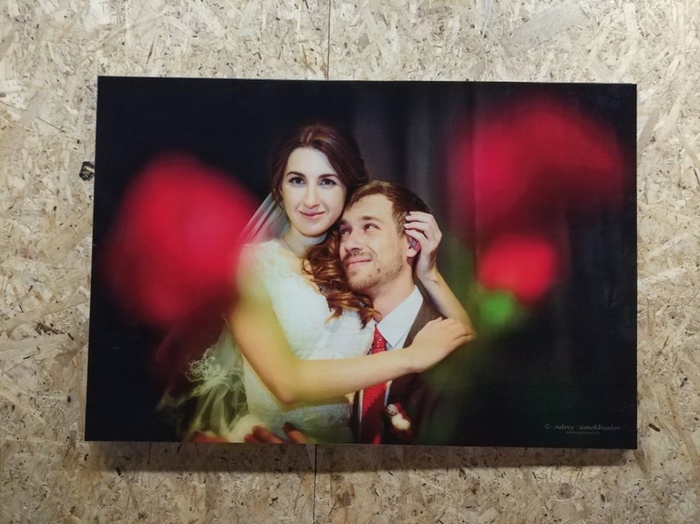

Вот например я сделал своей дочке (да, я сапожник с сапогами) фоторамку 12 месяцев и здесь очень много напечатано на этом самом УФ принтере. Думаю рассказывать, что именно напечатано не надо, сами увидете и догадаетесь.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская
Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская
Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Это значки нагрудные. Высота 35 мм. На обратной стороне булавка. Вот лежат, сохнут :-)

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Так же я делал в подарок сестре жены пару фоторамок 10х15.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская
Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Солдатики. До оловянных пока не дорос...

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Эээх... Родная...

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Кто то даже блокнот заказывал.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Разрешение на публикацию этой работы было дано заказчиком в моей группе в популярной социальной сети :-) Думаю, если он и тут засветится, хуже от этого не станет.
А ещё можно делать всякие прикольные накладки.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Перечень того, что с помощью принтера можно делать - огромный, была бы фантазия! Хочется ещё начать делать кукольную мебель, конструкторы -машинки с "типа аэрографией" и ещё... и ещё... Ооооййй, голова закружилась... Фуф... Не нельзя столько всего и сразу мечтать... Надо вдумчиво и потихоньку реализовывать...
Ну и немного о грустном. Чего принтер точно не сможет...
В гости ко мне как то зашёл мой старый товарищ, занимающийся ремонтом всякой разной электроники и задал вопрос, а получится ли напечатать на этом красавце заготовку под плату со всеми распиновками и подписями... Интересно. Решили заглянуть под микроскоп. Предворительно напечатали полоску толщиной 0.5 мм и что мы там увидели?

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

А увидели мы много чего Если присмотреться, то видно, что край печати крайне не ровный, есть "усики" и "капельки" которые не благоприятствуют дальнейшему травлению Остальные же точки, которые находятся на большем удалении от полоски печати - это последствия протирки оргстекла флаксом - особо интересный растворитель, оторый как мы думали ранее вообще не оказывает никакого действия на орг стекло. Кстати штука термоядерная. Она в последствии даже умудрилась растворить затвердевшую краску от УФ принтора.
Но что то мы отвлеклись. В итоге "паразитный" разброс краски у данного принтера не маленький. На глазок около 0.1-0.15 мм. Если для каких то грубых плат с шириной дорожки больше полутора миллиметров он как то годится, то для более точного уже не очень. Опять же сейчас, печатая этот пост я подумал, что тут может крыться вопрос в том, с каким разрешением печатался данная полоска. Как нибудь постараюсь напечатать подобное с разным DPI и посмотреть под микроскопом, есть ли какие либо отличия. Немного о ПО. Наши братья китайцы как я понял традиционно взяли что то стандартное и переделали под свои нужды. юзаю я програмку под названием Acro82W и эта падла програмулина постоянно требует USB ключ. Типа лицензия, типа круто, но на самом деле ппц как напрягает. Каждый раз сунь ключ, потом высунь... Очередная попоболь проблема... Ну да не суть. Программа на самом деле очень удобная. В ней можно рулить всеми настройками принтера. Всё компактно, удобно и пока не вызывает нареканий.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

На первой вкладке мы видем размер печатного поля, который стати можно менять, исходные размеры изхображения, требуемые размеры изображения, отступы по осям  X и Y и ещё несколько параметров, в которых я если честно пока не разбирался. Не было необходимости.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

На второй вкладке вынесены настройки выбора принтера (да программа умеет работать с достаточно большим количеством принтеров), выбор разрешения, с которым всё это дело может печататься, качество печати,Скорость печати.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

В этой вкладке мы юзаем цветокорекцию, поправьте, если я неправильно назвал. В общем отдельная вкладка под управление цветом, различные типовые схемы, всё тут.

Лазерная гаражная мастерская. Оборудование Пост №1. УФ принтер. Уф принтор, Гаражная мастерская, Рукожоп, Длиннопост, Чпу, Стс, Мастерская

Ну и на последней вкладке настройки отображения превью.

Кстати, у данного ПО есть интересная особенность. По скольку принтер не совсем специализирован под УФ печать. От сюда возникает ещё одна интересная проблема. Принтер печатает только в том месте, где есть изображение. То есть, если изображение по середине страницы, то он не будет бегать по всей площади страницы и голова сразу поедет туда, где есть, что печатать и не будет выходить за область печати. А нам это жизненно необходимо, в противном случае часть  напечатанного изображения просто не засветится ультрафиолетом и краска не затвердеет. Наши братья китайцы поступили очень просто. Они не стали писать специализированный скрипт, вшивать его в ПО и ломать голову, как это сделать красиво. Они просто прикрутили маааленький макрос (может быть и не макрос, не разбираюсь в этом вопросе на достаточном уровне) который к любому изображению по нулевой координате Y печатает полоску толщиной 0.1 мм и вуаля! поле при любом раскладе засвечивается по максимуму, хотя и увеличивает время печати. Ээээх... На что не пойдут производители ради удешевления...  Саму эту полоску вы можете лицезреть на первом фото.

Выводы никакие делать не буду. Лично меня за свои деньги этот принтер полностью устраивает. Он прижился у меня в мастерской, пустил корни и даже нашёл себе работу. В оконцовке скажу, что пробовал так же печатать на коже, ткани, пластике, стекле. Краска везде держится отлично. Вопросов не возникает.

На этом пока всё. Если у кого то есть вопросы, задавайте, если кто то хочет что то узнать более подробно, пишите на почту akvenov@gmail.com. Я постараюсь в меру своих возможностей, ума и сообразительности ответить на все вопросы.

Следующий пост я не знаю когда будет, но судя по отклику по предыдущим моим постам, мне от него не отвертеться, да и план уже намечен.

Всем низкий поклон. и благодарю, что дочитали эту простыню. Надеюсь было интересно!

Занавес...

Показать полностью 22
824

Гаражная лазерная мастерская. Или что изменилось за год.

Всем привет, особенно мои непонятно откуда взявшиеся 48 подписчикам!

Прошёл почти год, как я опубликовал свой первый пост с заголовком "Волшебный пендель или как я стал ЧПУшником" вот и назрело продолжение. С того момента произошло очень много событий. Это была и полная замена оборудования, и томительное ожидание станков, Недолгая радость от их отгрузки и паника при вскрытии ящиков , рабочая поездка в Китай на выставки и заводы (про это вообще надо писать отдельный пост), новые костыли и множество новой информации, которую требуется очень быстро освоить без отрыва от производства ну и так далее и тому подобное. Но обо всём давайте по порядку.

И так. Понеслась!

Прошёл новый год. Я даже умудрился немножко заработать на малыше Камаче и понял, что надо бы купить технику посерьёзней. После новогодних праздников был заказан 100 ваттный зверь с полем 1600х1000. Я был в недолгом предвкушении. Доехал он из нашего родного Китая меньше чем за неделю! С его вносом в мастерскую возникли сложности. Он с большим трудом влез в ворота. Во-первых. Из-за того, что мой гараж в кооперативе стоит в низинке, то к его воротам по весне и осени стекает всё, что может стечь, а когда наступают холода, то бетон перед воротами треснул и поднялся. Как следствие в зимой есть некоторые трудности с открытием ворот. Залить бетоном въезд перед воротами была не самая лучшая идея предыдущего владельца гаража. Во - вторых. Из-за того, что ворота открываются не полностью, а только до угла в 90% правая створка, на которой висит конвектор и левая примерно на 45% пришлось принимать экстренные меры, а именно, приподнимать на петлях правую створку ворот. То ещё я скажу вам развлечение зимой в -25. Бррр... Как вспомню, так вздрогну. Ну, в общем-то с этой бедой с горем пополам справились. Засунули его в гараж. Знакомьтесь! Конь по имени Гай Юлий Цезарь.

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

Он занял практически всё свободное место. разумеется для него пришлось городить вентиляцию. Но это совсем мелочи. А камач был очень удачно продан практически на следующий день, после запуска этого коня.

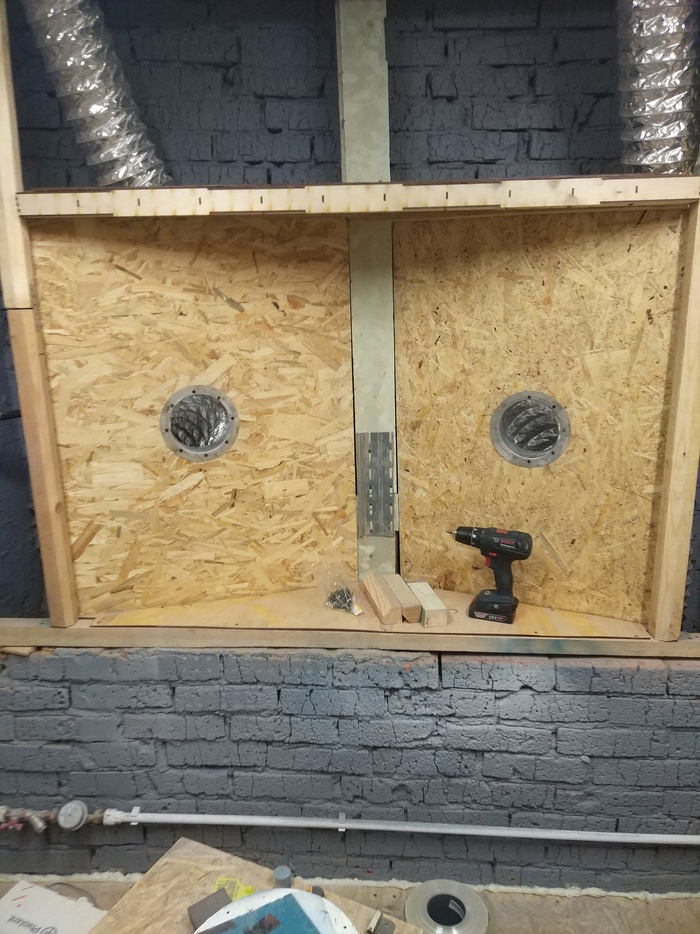

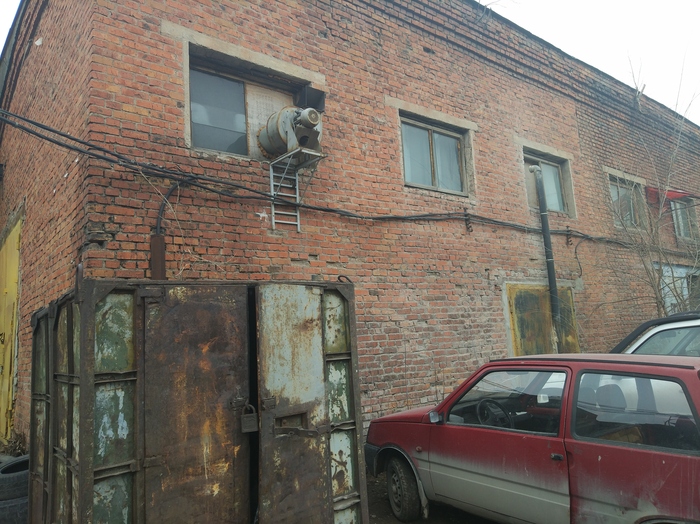

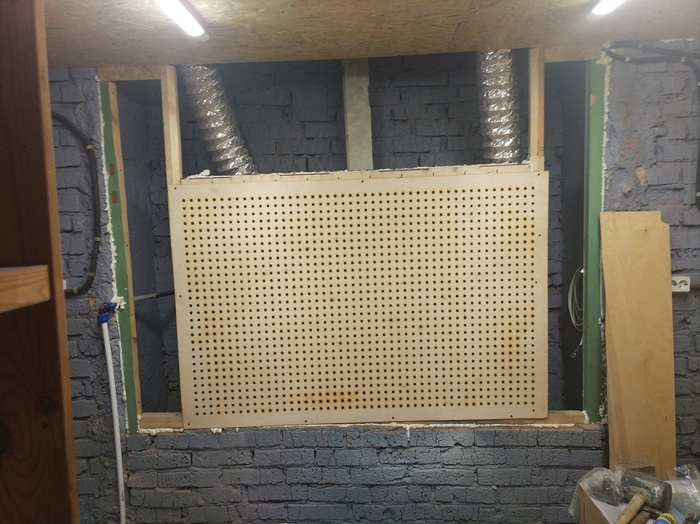

Улитку, которая создавала тягу из станка было решено вынести на улицу, ибо ну очень уж она шумная оказалась. Как потом выяснилось, шумная она была лишь по тому, что обмотка в ней была алюминиевая и иногда коротила на корпус. в следствии чего сначала сгорела одна обмотка, а чуть позже и вторая. Пришлось перематывать на медь. Зато теперь всё работает отлично и на улице почти не шумно.

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео
Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

После установки вентиляции и запуска станка радости моей не было предела! Наконец то! Большое поле! Никакого роспуска фанеры электролобзиком! Закинул в него лист и радуешься жизни! Можно сразу нарезать очень много чего! Собрал с пяток заказов закинул в один макет и пускай себе режет а ты сиди и бамбук кури! Ну просто кайф! Труба на 100 ватт после 50и прям песня! если раньше фанеру 4 мм я резал с скоростью всего 10-12 мм/сек и порой возникали вопросы к качеству реза (то сучок внутри попадётся, то кусок клея и как результат - непрорез), то тут вопросов к качеству последнего стало намного меньше и скорость возросла до 25-30 мм/сек, чему нельзя не радоваться! Места в мастерской значительно поубавилось и я с трудом умудрялся выполнять операции по сборке и окраске морилкой готовых изделий, но забегая вперёд, скажу, что количество места в этот период времени было просто огромно, по сравнению с тем, что у меня сейчас. Но есть у большого поля и свои недостатки. Самый главный - это невозможность держать идеальный фокус по всей площади. проблема в том, что фанера - эта такая сволочь, особенно тонкая, которая при малейшем изменении влажности начинает менять свою форму и становится кривая, как турецкая сабля! Ладно бы она просто загибались края, но нет же. ей обязательно надо изогнуться по диагонали и ещё волной в добавок! Эту проблему мог бы решить вакуумный стол, но к сожалению такой функции у данного станка нет. Вторая же проблема - это юстировка. Что из себя она представляет юстировка.

И так, что такое юстировка. Википедия даёт нам следующее определение:

Юстировка (от нем. justieren «вымерять») — совокупность операций по выравниванию конструкций и конструктивных элементов (поверхностей, столбов, стоек и т. д.) вдоль некоторого направления («осевого»), а также по приведению меры, измерительного или оптического прибора, механизмов (или их части) в рабочее состояние, обеспечивающее точность, правильность и надёжность их действия. При юстировке приборов осуществляется проверка и наладка измерительного и/или оптического прибора, подразумевающая достижение верного взаиморасположения элементов прибора и правильного их взаимодействия. Для обозначения подобных действий к различным приборам также применяют термин «регулировка» или «калибровка».

В нашем случае задача отъюстировать лазерный луч по трём зеркалам и линзе. У нас есть излучатель, она же для простоты стеклянная трубка в которой генерируется луч лазера, так же есть три зеркала и линза. Задача настроить трубку и все зеркала так, что бы в любом месте поля луч лазера попадал точно в центр сопла лазерной головки (картинка честно стырена из интернета).

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

На большом поле, скажу я вам, ещё та камасутра выстраивать этот лазерный коридор. Но сделав эту операцию пару тройку раз она перестаёт быть такой уж сложной.

Так что я прокачал свой скил юстировки и смело могу добавить как минимум пару картинок во всем известную книгу :-)

Первое, что было нарезано на этом станке - это пистолеты резинкострелы.

Игрушка очень забавная и практически неубиваемая. Мои племянники терроризировали родителей, наверное с неделю, пока не растеряли все 100 штук резинок, которые я им подарил вместе с пистолетами. Икалось мне потом ещё очень долго...

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

Посмотрев видео, умные люди спросят, а при чём тут компрессор и количество дыма в станке. Да всё на самом деле очень просто. Место реза продувается воздухом. Чем больше давлеие воздуха, тем лучше продувается рез и тем меньше дыма валит на поверхность фанеры. А под листом его уже подхватывает вентиляция и не выпускает внутрь станка. На данном видео установлен мембранный компрессор с производительностью 80 литров в минуту. чуть позже я поменял его на компрессор с производительностью в 230 литров. Дыма в станке не наблюдалось.

Потом была напилена одна из самых необходимых вещей в мастерской. А именно фотокороб, он же лешбокс. в этом посту я не буду вдаваться в подробности, что это такое и с чем его едят, та как ранее делал отдельный пост по его изготовлению. Все желающие могут почитать его тут.

В общем оно пошло и поехало. Резались фоторамки, ранее мне недоступные из за габаритов, ключницы, медальницы и много чего ещё... Фантазия разыгралась а мои потребности афигели от моих возможностей. Продолжалось это к сожалению недолго, а ровно до того момента, пока я не узнал, что существуют СО2 лазеры способные резать металл. Я начал углубляться в тему и понял, как я сильно лохонулся с покупкой этого станка. Если бы я только знал раньше, что такое возможно, я бы в жизни не купил бы этот станок, а купил бы с автофокусом и другой головой, да что греха таить и с другой трубой. В общем другой станок.

Около месяца я вынашивал план переделки станка, но пришёл к выводу, что новый купить будет проще и дешевле, чем вносить значительные изменения в этот. Да и потом, уже захотелось и ультрафиолетовый принтер, и волоконный лазер для гравировки на металле, и станок для резки по меткам. В итоге махнул на всё рукой, поставил на продажу станок, достал заначку и велел супруге подтянуть пояс, ибо модернизация мастерской выливается в огромную копеечку. По сути мне нужно было продать станок и вместо него купить 4 других. Сказано сделано. Заказан металлорежущий 1600х1000, волоконный лазер, ультрафиолетовый принтер и станок с CCD камерой для резки по контурам и меткам.

Покупатель на мой станок и в этот раз нашелся достаточно быстро и 31 мая в моей мастерской стало пусто. китайцы в свою очередь обещали, что заказанные мной станки две недели назад уже на таможне и надо ещё немного подождать.

Немного подождать затянулось... На долгих 2.5 месяца. Китайцев я долбил постоянно. почти каждый день интересовался что и как, какие изменения. Но изменений не было... Всё это время мне приходилось перезаказывать изделия у своих конкурентов и работать в лучшем случае в нуль, а то и в минус исключительно для того, что бы не растерять постоянных клиентов, которых было уже человек 5 и вновь приходящих.

В середине августа случилось чудо. Китайцы мне написали, что волоконный лазер наконец то пропустила таможня и он едет ко мне! Я был счастлив, что хоть какое то движение началось. Буквально через пару дней ко мне приехал курьер и привёз станок.

Получите. Распишитесь. Я с трепетом взял ломик и раскрыл коробку

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

В нём был вот этот 30-и ваттный красавец. Наконец то ты до меня доехал!!! Слава всем богам, которые существуют. Я уже думал что меня жёстко надули и кинули, но вера в честных китайцев возродилась во мне, как феникс из пепла :-) Я начал знакомиться с новым для себя ПО и станком. Первое, что я сделал, это сходил в ближайший магазин и купил там замочек. Сделал своей знакомой на свадьбу замок. Вышло вполне очень даже неплохо..

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

Далее последовал подарок ко дню свадьбы для @Ros.tm, кстати он, ко дню рождения дочки мне в ответочку послал свой стул!

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

С этим набором был ещё тот геморрой. И дело не в металле из которого он сделан, и не в кривизне ложек. Всё оказалось банально и просто. Но, как я люблю обо всём по порядку. В первую очередь я конечно потренировался на ложках, которые ну точно было не жалко. Разумеется это были те, которые первые попались в мастерской. вроде бы всё хорошо, всё отлично. Только вот после того, как станок закончит работу компьютер немного повисает. Ну думаю, наверное это особенность станка и ПО и начал делать в тихушку подарок. Все ложки отлично вышли, но вот с лопатой для торта вышел казус. Начертил я значится чертёж, Закинул в станок. Стою, наблюдаю, ловлю глазами "зайчиков" (сварщики поймут) и тут бац! Маркер останавливается! Я в панике. Пишу китайцу что за ерунда, как так. в чём подвох? Выясняется, что станок сам по себе онлайновый и свой кэш у него небольшой и что станок постоянно обращается к станку, что бы получить следующую часть чертежа. китаец говорит, мол у тебя наверное оперативки мало. Шлёпаю в ближайший магазин и покупаю ещё 4 гига оперативки в комп.
Стало чуть лучше, но по итогу комп всё равно виснет наглухо. помогает только кнопка reset. потом была замена кабеля от станка до компа. Думал что в нём проблема. И опять мимо! Да что-ж такое то. Весь в расстроенных чувствах написал китайцу. На что он ответил Я не знаю у нас всё работало перед отправкой. Проблема либо в компе, либо в кабеле. И прислал другое, более свежее ПО. С ним та же петрушка. Стало понятно, что это не софтовая проблема, а какая то чисто механическая. Гугл мне не смог дать ответа на мой вопрос. Осталось только одно. трясти китайца на возврат, но делать этого совершенно не хотелось, ибо это долго, отправка за свой счёт и надо колотить новый ящик, так как кто то из соседей по гаражу успел спереть мой ящик. Ну рас проблема у нас не софтовая, то тут либо управляющая плата с браком, либо кабель какой то не такой. Пораскинув мозгами я решил следующее. что бы проверить работоспособность платы нужна такая же, но у меня её нет. Зато есть два кабеля, которые идут от компа к станку. подумав логически я решил вскрыть крышку станка и посмотреть, а не получится ли подключить коп в плату напрямую, минуя разъём на корпусе. И Бинго! На плате станка обычный кабель, такой же, как у принтера, то есть с квадратным разъёмом и он банально идёт до корпуса. Обратный конец кабеля прикручен к корпусу с таким же квадратным разъёмом. Втыкаем комп напрямую в плату станка и о чудо! Всё заработало, комп перестал виснуть, а маркер начал нормально делать свою работу. Решил ради спортивного интереса подключить всё, как было. Результат ожидаем. станок останавливается и весит комп. Найден виновник всего безобразия. Это кабель, идущий от корпуса станка к плате и он.... Минуточку. а какого хрена он сложен в четверо и стяжкой примотан к силовому кабелю? Какой гений догадался так сделать!? Ну как так. Производят такую сложную технику и накосячить в такой мелочи??? Как итог, что получается. Кабель от компа идёт до станка. в станке он втыкается в другой кабель, который уже идёт на плату попутно обворачиваясь кольцом вокруг силового кабеля. Когда в сети напряжение более менее всё стабильно, то вроде бы всё работает. Но стоит произойти в сети скачку, как сигнал, идущий по кабелю от компа к станку, теряется. Маркер в свою очередь останавливается и отваливается от компа, а комп в свою очередь продолжает попытки отправить следующую часть чертежа до станка, но не видя ответа терпеливо начинает посылать его до бесконечности и виснет. ППЦ блин! Гении те, кто создавал EzCad! гении те, кто догадался обернуть УСБ шнур вокруг силового кабеля. Эта фигня мне мозг компостировала неделю!!!

Но надо доделывать подарок. Лопатка испорчена, а другой нет. Пришлось обращаться к товарищам занимающимися заточкой ножей и на станке снимать почти пол миллиметра металла с лопатки и по новой наносить гравировку.

@Ros.tm, если ты внимательно посмотришь на лопатку, то ты увидишь следы заполированной гравировки. Я честно очень старался, но так и не смог заполировать её до конца... Прости рукожопа, я не специально...

Через пару дней я решил поинтересоваться, как там себя чувствуют остальные станки. Выяснилась достаточно неприятная вещь. Они встали на границе и их по какой то причине не пропускают. То ли проверка то ли ещё что то. в общем не понятно. Ждать пришлось долго. спустя месяц наконец то приехали два лазера - металлорежущий и с CCD камерой.

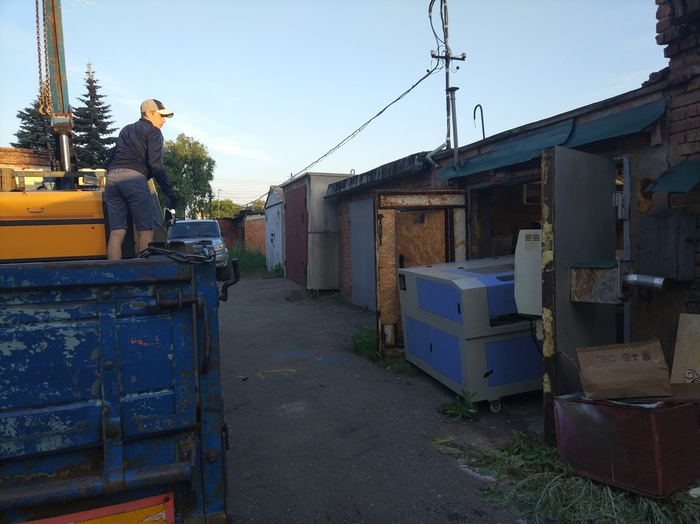

Эмоций в момент разгрузки было море! Наконец то можно запускаться и уже наконец то не делать перезаказы!

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

Как я и говорил, эмоции зашкаливали и они стали роковыми. При получении надо было внимательно осмотреть все упаковки, чего я разумеется не сделал! А надо было! первым был распакован маленький станок с полем 900х600. Рабочая так сказать лошадка на которой сейчас режется основная масса изделий. С ним всё хорошо. Но вот с большим станком случилась печалька. Ну в общем то вот вам пару фоток....

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео
Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

На первом фото видно, что верхняя часть станка смещена примерно на 3 сантиметра относительно нижней. метал кстати 2 мм! Представляете, с какой силой его нужно было стукнуть, что бы его так повело! Все болты, крепящие верхнюю часть станка обломаны! На втором фото - разбитая труба мощностью 180 ватт! А это надо сказать четверть стоимости станка. Кому интересно, можете погуглить, сколько стоит новая труба reci w8 и упасть под стол. Я в общем то, когда это всё увидел, чуть было не хватил меня инфаркт миокарда с рубцом всем известного размера... Минут пять я стоял у открытой крышки коробки и не мог понять, что случилось и как с этим теперь дальше жить... В чувства меня привели товарищи, которые в общем то помогали с разгрузкой и затаскиванием всего этого добра в мастерскую. В первую очередь была целиком и полностью осмотрена вся упаковка. Изъянов на ней практически не было обнаружено, за исключением того, что на крышке с торца фанера была несколько помята. Ровно в том месте, куда пришёлся по всей видимости удар. Затем мы всё в подробностях отфотографировали, сняли пару видосиков и отправили поставщику оборудования, который в свою очередь всё это дело отправил китайцам с претензией: "ЧТО БЛ*ТЬ ЗА Х*ЙН*? КТО ЗА ЭТО БУДЕТ НЕСТИ ОТВЕТСТВЕННОСТЬ? ЧТО МНЕ С ЭТИМ ТЕПЕРЬ ДЕЛАТЬ?"

китаец пропал на долгий и томительный день... Как же долго он тянулся... Ну а я, весь грустный и печальный пошёл утрамбовывать всё своё добро в гараж мастерскую... В первый день там получился полный швах! для того, что бы хоть как то закрыть ворота и что бы ничего не спёрли пришлось скидать всё как попало. Потом пару дней я играл в пятнашки, что бы навести хоть какой то порядок и что бы можно было хоть как то развернуться. Было:

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

А вот как стало, на данный момент фотографии нету, но если кому то интересно позже сделаю и закину в комментарии.

Но мы немного отвлеклись. Через день, после нашего с Русланом (моего поставщика станков, да да, я не сам всё это тащил из Китая) нагоняя китайцу он ответил следующее:

1) Сегодня авиапочтой он отправил новую трубу;

2) Запускайте станок, выясняйте, что у вас не работает, или работает, но не так, как должно, снимайте это отправляйте, пишите мне я в этот же день постараюсь отправить вам запчасти.

Ну это намного лучше, чем ничего. как позже выяснилось, китаец за этот день натянул на волосатую кукурузину сначала своих транспортников, выяснил, что они тут не при чём, затем натянул транспортников из Казахстана, которые в итоге и остались крайними. Благо китайцы по нашей просьбе застраховали груз. Казахи как выяснилось, принимали груз, а никакого погрузчика или хотя бы кары у них не было на складе! Они всё таскали на руках. естественно при выгрузке станка из машины 6 человек не смогли его удержать и он, простите, ЁБНУЛСЯ на бордюр задней крышкой!!! ППЦ это!

В общем к тому моменту, когда я разгрёб в мастерской до состояния, когда не надо перелазить через стеллаж, что бы выйти пописать, приехала новая труба. Рас приехала труба, надо поднимать монстра Франкенштейна!

Ух и намучились мы с исправлением геометрии станка! Благо она не несёт никакой ответственной функции. Запустили станок, ещё немного поматерились, нашли пару неисправных узлов, отправили китайцам и через неделю запустили этого большого и страшного зверя.

Фуф... Эпопея с запуском закончилась.

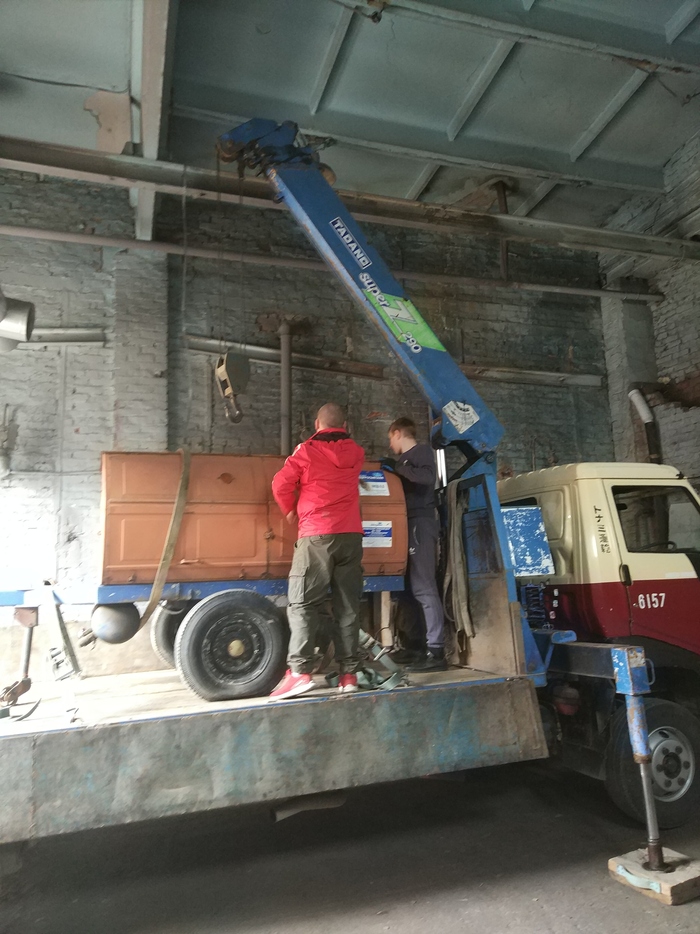

Со станком 900х600 тоже не обошлось без приключений. Руслан уехал куда то. то ли в командировку, то ли в отпуск и связи с ним не было от слова совсем. Ну а руки то чешутся. Поставил я значится ПО на станок. запустил, отюстировал. всё отлично режет, труба просто огонь! Ну думаю, надо запустить камеру, поиграться, настроиться, разобраться... ага. не тут то было. Нет изображения с камеры. Вот хоть убейся, нет и всё. Пробовал ставить альтернативное ПО, пробовал менять кабель. Не помогает. смотрю я на всё это дело и думаю. Надо вскрывать верхнюю крышку камеры, да бы посмотреть, всё ли там хорошо и попробовать подключиться на прямую к ней минуя длиннющий кабель, который идёт через весь станок. Открываю камеру, отсоединяю родной кабель, подключаю напрямую своим коротким иииии... Да хрен вам! Нет изображения. Да твою мать! Ну думаю ппц. Заказал оборудование... До поставщика дозвониться не могу, прямой связи с китайцем нет, а белый и пушистый зверь уже не крадётся а ржот у моих ног в полный голос! В расстроенных чувствах разглядываю я плату камеры и вижу мааленькое кольцо на объективе. А ну-ка, а что это такое??? ДА Я Ж БАРАН!!!! ДА КАК ЖЕ Я МОГ ТО ПРОГЛЯДЕТЬ!!! ДА БАЛБЕС Я!!! Крышечку с объектива то кто снимет то!!!!! писец поперхнулся и отошёл в угол :-) А я довольный собой запустил и настроил камеру.

В общем то принцип работы камеры очень прост. Она не следит всё время за тем, что там происходит. Всё намного проще. Делается два макета. Один - это то, что отправляется на печать, второй, тот, который отправляется на резку. Само собой они разные. в управляющую программу станка сначала закидывается изображение, которое было отпечатано. Разумеется с метками, потом туда же догружается векторный макет с метками и контурами, совмещаются. Станок определяет местоположение меток на рабочем поле, сравнивает с тем, что мы ему загрузили и ориентируясь на метки режет. В общем то ничего глобально сложного. Лазерная резка по меткам принципиально ничем не отличается от резки на плоттере. Так же у этого станка есть возможность вырезать и без меток. Но к сожалению достаточно небольших изображений, а именно тех, которые влазят в его поле видимости. делается снимок с камер, выделяем на этом снимке область, в которой находится нужный нам объект, выделяем его и станок определяет уже как его резать. получается у меня надо сказать корявенько. Но признаться не вдавался в подробности данной функции. возможно он может вырезать объекты и больше, чем попадающие целиком в поле зрение камеры. Но это надо пробовать, а мне признаться лень, да и пока незачем.

Ещё через месяц ко мне наконец то приехал УФ принтер. Но к удивлению тут всё оказалось без подвохов. Поставил, настроил и поехал печатать.

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

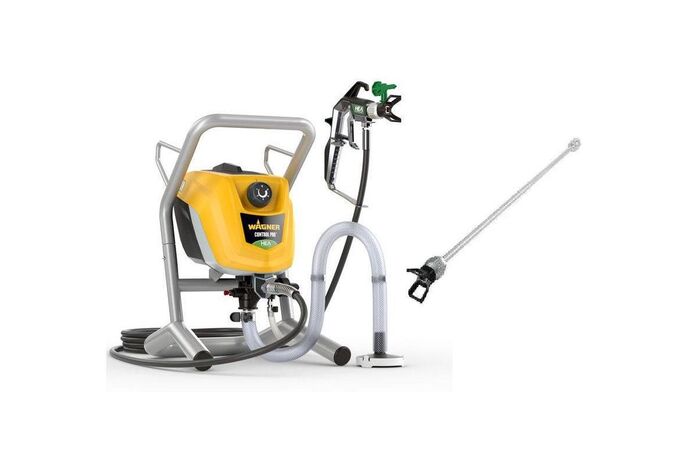

Вместе с принтером у меня появилась микроскопическая окрасочная камера. Сделана она была из квадратной колбы для попкорна. Отдала подруга, работающая в парке. Лежит мол без дела. уже затёрлась и вид непрезентабельный, забери, говорит, может найдёт своё применение. Ну я и забрал. Пролежала она у меня примерно пол года, пока наконец то не дошли руки применить её по назначению :-)

Гаражная лазерная мастерская. Или что изменилось за год. Мастерская, Фанера, Лазер, ЧПУ, Рукожоп, Длиннопост, Видео

Ну а сейчас начинается предновогодняя суета. Продолжается и освоение оборудования. Многое ещё надо изучить и понять. В общем развиваемся! Если у кого то есть вопросы, спрашивайте, постараюсь ответить по мере возможности и наличии своих собственных знаний. Всем пока и до новых встреч.
P.S. Если кому то интересно, как я ездил на вставку в Китай, На каких выставках побывал, и чего я там увидел, пишите в коменты и если их наберётся много, то я постараюсь оперативно запилить пост. И на последок видосик с вырезанием свиней из Энгри Бёрдс. А вот видосик а с резкой металла не нашолось. Куда то оно делось.

Показать полностью 13 3
49

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства.

И так. Сразу оговорюсь, данный пост написан для тех, у кого есть собственная мастерская в которой может стать внезапно пыльно/дымно/пахуче/вонюче и т.д. Уважаемые Дамы и Господа, данный пост не является рекламой и несёт сугубо мой личный опыт и моё личное мнение. И так, поехали.


С ноября месяца 2017 года получаю удавольствие от работы в своей мастерской, организованной в гараже. Попутно пытаюсь зарабатывать деньги. В принципе худо - бедно получается. И вот, в один прекрасный момент встал очень остро вопрос, о чистоте воздуха в помещении. К сожалению, когда получается ну очень уж много погонных метров резки отверстия в вентиляции начинают забиваться в следствии чего дым начинает поступать в помещение.

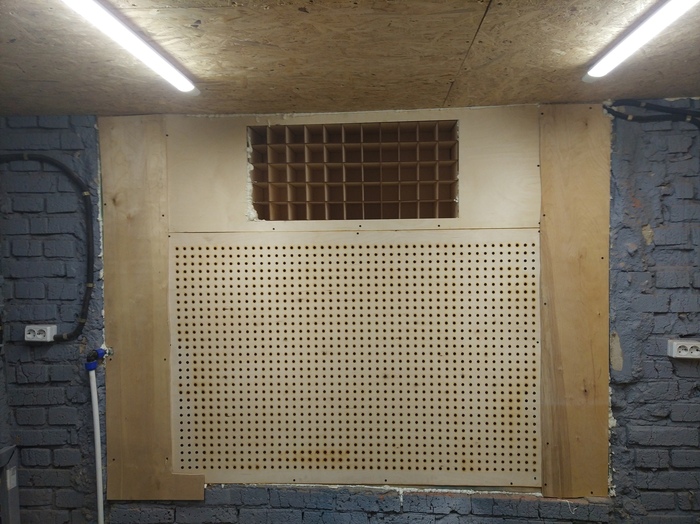

Выглядит это примерно вот так:

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост
Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Если внимательно присмотреться, то чёрные наросты на отверстиях - это и есть копать от фанеры. Она к слову достаточно твёрдая для того, что бы смахнуть кисточкой, но отлично стирается тряпкой. Подобная картина очень часто наблюдается у меня после 80-100 погонных метров реза лазером.

А это собственно сам станок, на котором я "рукоблудствую" :-)

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

В общем то вернёмся к проблеме насущной, а именно к дымовой завесе, которая у меня переодически создаётся.

Открытие двери на улицу, как правило, только усугубляет ситуацию и весь дым из станка начинает валить в помещение. Наверняка найдутся те, кто скажут: "Ну и крендель, а приостоновить работу, почистить вентиляционные отверстия и продолжить не? Нельзя?" или "Да чего там думать то? ну сделай отверстия побольше или вообще сделай одно большое дупло, да и все дела!" На такие советы есть простой ответ. Делать так нельзя по одной простой причине, а именно: мелкие детали выпадающие при резке неизбежно попадут в вентиляцию и либо попадут в крыльчатку вытяжки, либо застрянут где нибудь в гофре и рано или поздно их там наберётся такое количество, что придётся разбирать всю систему вентиляции, а лезти туда ой как не хочется.

Единственным удобным для меня вариантом, как я посчитал, это купить какой либо воздушный фильтр. Прогуглив наверное около 3-х дней и вникнув немного в тему фильтрации воздуха в помещении я таки сделал свой выбор и заказал со всем известного китайского сайта фильтр не менее известной марки производящей технику в основном для внутреннего рынка Китая.

Собственно вот и он :-) Кто это такой, я думаю коментарии излишни.

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

И так почему выбор пал именно на этот фильтр? Давайте разберёмся по пунктам:

1) Я уже пользуюсь техникой данного бренда, в частности телефоном и он мне очень нравится по всем своим характеристикам и функционалу.

2) Разумеется сочетание цена - качество. На мой взгляд в ценовой категории до 15000 мало вероятно, что ему найдутся достойные конкуренты по таким пунктам, как наличие расходников, простота в эксплуатации, широкий спектр автоматических функций ну и т.д...

3) Его сравнительно небольшие габариты.

4) Андроид приложение, с помощью которого при наличии стационарной точки доступа рядом с фильтром (к которой он несомненно подключится сам) можно рулить фильтром откуда угодно (система умный дом однако) ну и посмотреть, насколько плохо фильтру и каково качество воздуха в помещении.

Достаточно долго я сомневался, стоит ли он своих денег и таки решил махнуть на всё рукой и купить его. Через неделю он таки ко мне приехал.

Поставил я значится его в мастерской. включил в розетку. К слову не стал подключать его к прилажению на телефоне по двум причинам. Во первых в мастерской у меня нет стационарной точки доступа WI-FI, ну а во вторых, не шибко то интересны цифорки, которые он там покажет. важен результат. Начать тестирование девайса было решено с малого. А покурим ка рядом с ним. Докурил я сигаретку, а фильр то как то не очень то и шустро реагирует. Начал чуть быстрее крутить вентиляторами. Ну думаю ладно. Устроим тебе сейчас настоящий стресс тест. Нет, не так СТРЕСС ТЕСТ!!! Во!

И так. "Поехали!" - сказал гагарин. Мы имеем файл, в котором 35 погонных метров реза, лазерный станок, отключенную добравольно принудительно вентиляцию и собственно виновника торжества фильтр! Ну и разумеется меня в аптечной повязке, которая кстати никак меня не спасла от удушливого запаха гари и дыма.

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Ну в общем то начнём. Включили фильтр в розетку, поставили в режим "auto" что бы проверить, на сколько он хорошо определяет степень загрязнённости воздуха ну и собственно запускаем станок! После того, как было вырезано примерно 10 метров, я очень сильно пожалел о том, что у меня нет нормального респиратора и хотя бы плавательных очков. Запашище был такой, что хоть стой, хоть падай, глаза резало, жуть, дым в мастерской (обычный гараж 6х3х2.5) стоял такой, что я думаю можно было повешать штук с десяток топоров. Ребята, никогда, повторяю, никогда не пытайтесь проводлить подобные эксперементы, если у Вас нет должных средств защиты или хотя бы верного товарища, который в случае чего вытащит ха шиворот из любого ада!

Кстати фильтр отработал на ура, как только дым из станка повалил, он сразу переключился на более шустрый режим и по мере наполнения помещения дымом самостоятельно достаточно шустро ими (режимами офильтрации) всеми рулил. Я же в свою очередь сдав позиции ретировался на улицу и просто стал ждать, когда же он справится.

Данное фото было сделано через 2 минуты после того, как я остановил станок и вышел на улицу и примерно через 5 минут после того, как фильтр включился на максимальную мощность.

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

К сожалению фото не передаёт всю масштабность трындеца, который виден глазу, но скажу вам так. парочку топоров там повесить точно можно, дышать, не возможно. Пока отдышался, достал телефон и сфотографировал фильтр пахал на полную мощность уже минут 5-6. Для точности проводимого эксперимента я закрыл дверь в мастерскую и закрыл все вентиляционные отверстия. Спустя 5 минут заглянул снова. и увидел достаточно интересный резултат, которого я ну никак не ожидал от этого домашнего филоьтра.

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Я зашол в помещение. Переставил фильтр в место, где дыма было больше чем во всём остальном помещении и после этого уже сообразил, что надо сделать фото. В мастерской дым уже не разедал глаза, и даже можно было в принципе дышать не выплёвывая лёгкие на бетонный пол, но тем не менее, в помещении находиться я бы сказал не комфортно. После этого я снова закрыл дверь и решил подождать ещё 5 минут.

Тик-так, тик-так... открываем дверь и...

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Дыма практически нет. Снова сначала переставил фильтр и потом  сделал фото :-) В помещении вполне себе комфортно и в нём можно спокойно находиться. практически отсутствовал запах дыма. Ещё через 10 минут в помещении не осталось ни следа дыма и гари, запах полностью исчез и помещение пришло в норму. И того за полных 20 минут работы фильтра на максимальной мощности мы отфильтровали помещение в котором было 45 кубометров воздуха не пригодного для дыхания получив по моим ощущениям чистый воздух. Разницы в лёгкости дыхания на улице и в помещении никакой не заметил из чего сделал вывод, фильтр вполне себе справляется с поставленной задачей. А что у нас там с фильтром?

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост
Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост
Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Я ожидал что фильр как минимум поменяет цвет, но нет, изменения в цвете совсем не значительные. на камеру практически не отличимые.

Очистка воздуха в мастерской. Научные эксперименты, или, как не надо делать ради праздного любопытства. Фильтр для воздуха, Эксперимент, Мастерская, Полезный девайс, Длиннопост

Красненьким я попытался выделить пятно гари, которая осела на фильтре (подобных пятен, если присмотреться в верхней части фильтра достаточно много), зелёненьким обозначил место, где фильтр чист от нагара из чего следует закономерный вывод о том, что всё таки верхняя часть фильтра будет загрязняться ощутимо быстрее чем нижняя, что в принципе логично.


И так, подвожу итог эксперимента. На случай внештатной остановки вентиляции в мастерской этот фильтр конечно меня не спасёт от  отключения и остановки всего и вся, и выбегания на улицу, но при штатной работе вентиляции это серьёзное подспорье, как факт, в воздухе будет намного меньше пыли, так же мощный поток воздуха гарантирует нормальную циркуляцию внутри помещения и перемешивания зимой тёплого и холодного воздуха, на технике будет оседать гораздо меньше пыли и гари после лазерной резки и шлифовки фанеры. Как показала практика фильтр отлично справляется с запахом гари, табака и отлично устраняет запах после резки акрила и оргстекла. С уверенностью могу сказать, что деньги потраченные на девайс оправданы. Так же производитель заверяет, что фильтр способен облегчить жизнь аллергикам. К сожалению это я оценить пока не могу, хоть и являюсь аллергиком. Что бы оценить, справляется ли фильтр с возбудителями аллергии будем ждать августа месяца, когда цветёт полынь и лебеда.


У меня всё, спасибо за внимание. Я буду очень рад, если мой пост кому то пригодится и облегчит жизнь. Если есть вопросы с удовольствием отвечу на Ваши вопросы в коментариях.


P.S. Прошу не пинать за орфографические ошибки. Орфография у меня хорошая, но почему то хромает на обе ноги...

Показать полностью 12
24

Бестеневой бокс (лайткуб) своими руками.

Всем привет! Благодарю всех, кто на меня подписался. Признаться я был очень удивлён и не ожидал, что мой прошлый пост "Волшебный пендель" или как я стал ЧПУшником скажем так, зайдёт и появятся подписчики! По скольку факт наличия подписчиков на лицо, я решил порадовать Вас новым постом. Надеюсь он будет интересен не только подписчикам, но и боле широкому кругу читателей. По Русскому языку в школе была очень сильно натянутая тройка, по этому прошу за орфографические ошибки сильно не пинать. Как говорил Винни Пух: " Правописание у меня хорошее, но почему-то хромает".

С момента написания моего предыдущего поста прошло достаточно много времени. Более чем за 2 месяца произошло очень много событий. Было и много работы, и серьёзные поломки, покупка нового станка и много чего ещё. Если сообществу интересно, то я напишу ещё одну простыню о двух месяцах жизни моей мастерской и всего того, что там происходило. Но сейчас не об этом. Сегодня я попробую, в меру своих знаний, умений и навыков, рассказать, что такое бестеневой бокс, зачем он мне понадобился и как я его сделал.
И так. что же такое бестеневой бокс или лайткуб?  Википедия даёт следующее определение:

Бестеневой бокс (лайткуб, световой куб, кублайт, англ. lightcube, cubelite) — приспособление для бестеневой предметной и макросъемки. Использование бестеневого фотобокса позволяет обходиться без таких аксессуаров как: софтбокс, зонт и других рассеивателей. Главные преимущества лайткуба перед другими рассеивателями — это бестеневая съемка и отсутствие отражений пространства студии в поверхности объекта фотосъемки.
В простейшем варианте используется всего один источник света, в более продвинутых - несколько. Для наиболее лучшего результата применяются 2-3 источника света, расположенных сверху и по бокам. Также часто профессионалами используется синхронизация фотоаппарата с фотовспышками.
Распространённые конструкции представляют собой тканевую палатку с металлическим каркасом. Также можно использовать свёрнутый в рулон вертикально стоящий лист полупрозрачного пластика или пластиковую канистру с вырезанной стенкой. При такой конструкции в стеклянных и металлических объектах не отражается каркас самого лайткуба.

Определение достаточно ёмкое и на мой взгляд, достаточно простое для понимания. На рынке представлено огромное количество на любой вкус и цвет, любых размеров и форм. Бюджетные боксы расстраивают абсолютно всем, и габаритами и качеством освещения и хлипкостью конструкции. Что то более менее вменяемое стоит приличных денег, которые тратить не хочется ну совсем!
Фото для примера взятые из интернета:

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Данное чудо в интернет магазине стоит 2500 и это со скидкой в 40%! из плюсов - достаточно большой объём высота грани 60 сантиметров. Но мне такой большой и не нужен. Расстраивает очень сильно то, что данный бокс сделан из проволочного каркаса, который гнётся как угодно и в случае чего (хоть проволока и пружинная) может быстро придти в негодность. Ткань хоть и пропускает свет достойно, но по качеству не айс. Так же в комплекте как я понял отсутствуют световые приборы. Вот как хотите, так и подсвечивайте!
Да, скажете вы, можно купить на всем известном китайском сайте то же самое и в 4 раза дешевле. Да можно, но мы опять таки упираемся в качество изделия.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Вот ещё один образец. Длинна грани 24 сантиметра в комплекте есть светодиодный светильник но он один и как следствие не создаёт нужного освещения. тоже, как не кажется хлипкий. В условиях мастерской, ну совсем не подходит. да и цена за сей девайс полторы тысячи рублей.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Вот ещё один претендент. Он почти идеален. У него есть и алюминиевый каркас, и светоотражающее покрытие внутри, и нормальный свет, и материалы нормальные, не хрупкий, не тяжёлый, весит 2,5 кг весь! Найден был на так же небезизвестном сайте по продаже Б/У вещей за скромные 4500! Сколько, простите, он новый стоит?
Нееет! Все эти варианты нам не подходят. В общем то погуглив и уйдя домой расстроенный решил подумать, как его сделать своими руками именно такой, какой мне надо и за умеренную цену!

Собственно зачем мне понадобился бестеневой бокс? Мастерская медленно, но уверенно начала набирать обороты. Фотографии в мастерской на фоне творческого беспорядка выложенные в группу ну точно не придают ей солидности. Попытки сфотографировать что то просто на каком либо фоне не приносили желаемого результата. То с тенями беда, то площади фона не хватает то света мало. в общем геморой сплошной! А бестеневой бокс решает достаточно большое количество проблем! Тут тебе и свет нормальный и ничего лишнего в кадр не попадает!

На следующий день я решил заехать в гости к своему другу в его мастерскую. Занимается он к слову сказать всякой эликтроникой. У Саши как всегда куча работы, но время попить чайку и подумать всё равно для меня нашлось. Посидели, поговорили. и тут я подумал! Во! Я ПОДУМАЛ!!!! Нахожусь я в мастерской по ремонту сложной электронной аппаратуры, Саня - человек с очень острым умом и хорошей смекалкой. Рассказал я ему свою идею. Саша почесал голову и полез на сайт по продаже всяких электронных комплектующих. Накидали мы с ним в корзину всяких транзисторов, светодиодов, блок питания туда же, в корзину. Посмотрели мы на сумму всего этого и ужаснулись. как то не ожидал я, что небольшая горка запчастей и блок питания выйдет в сумму около полутора тысяч! А ведь ещё корпус надо своять.
Посидели, пораскинули мозгами... И тут мой взор упал в мусорное ведро! А там ОНА! Разбитая матрица от ноубука! ЮХУУ!!!! Мы переглянулись, достали матрицу и внимательно посмотрели на неё. Вот она, моя прелесть:

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Прозвонили. подсветка жива. Саня:
- Блин, а я только утром ещё 3 штуки таких же на помойку отнес!
-Чё? - о_О - ЁПТВОЮМАТЬБЛЯТЬСУКА... Кхе-кхе а где говоришь помойка?
- Да за углом. Мусоровоз должен был час назад вывезти контейнеры...
-Дачтоза ЁБАНЫЙПИЗДЕЦ невзуха то! Пойду схожу, может мусоровоз не завёлся (на улице всё таки морозильник, -34) и не приехал.
Одеваюсь я значит и иду к мусорным контейнерам. Чем ближе я к ним тем явственней ощущаю себя бомжом с рублёвки Сифоном или Бородой... Наверное Сифоном... Нет, Бородой... Да фиг с ним, без разницы. Приблизившись я понял, что бомжам с рублёвки живётся намного лучше чем нашим Омским и я стал себя чувствовать нашим, родным, Омским бомжом. По внешнему виду помойки создавалось ощущение, что в ней взорвалась небольшая водородная бомба! До меня в этих баках явно побывали и другие местные уличные жители, такие, как коты, собаки, воробьи, голуби в поисках чего нибудь съестного и само собой люди без определённого места жительства в поисках того же самого. Но поскольку мусорные контейнеры находятся возле нежилого, а офисного здания им там поживиться особо нечем. Минут 40 я копошился в помойке и в результате я так ничего и не нашёл. Вернувшись в мастерскую Саня с улыбкой псмотрел на меня:
- Зря мёрз. Я их оказывается на в соседнее ведро кинул.
- ЁПТВОЮМАТЬБЛЯТЬСУКА... Наливай чай!
Попив чай я Саша мне рассказал, что и куда надо припаивать, в какой последовательности. В мастерской так же нашёлся и подходящий блок питания. Начертив схему подключения всего и вся к матрице меня с богом отправили к себе в мастерскую. Там я начал потрашить матрици и заниматься пайкой. Пайщик из меня, как из петуха балерина. Время конечно ушло много. Вот схема распайки:

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Суть в общем то в чём. к блоку припаиваются два резистора (если я ничего не путаю, в электрике не силён), как я понял для понижения питания с 12 вольт до 3.5 требующихся для питания матрицы. На самой же матрицы отсчёт мы начинаем вести от 40-го пина на ответке приходящего к ней шлейфа. первые три - это питание, то биш +12 вольт. Один пин пропускаем, затем 5 и 7 так же спаиваем вместе. это будет средний вывод с транзисторов ну и - 12 вольт мы припаиваем на любое пустое место платы. По скольку пайщик из меня не очень, я решил схитрить. Дорожки же куда то ведут, и наверняка можно найти место для припайки всего что требуется более удобное, чем гребёнка разъёма. Долго и упорно я прозванивал матрицы и мои труды вознаградились! я нашёл всё то, что мне было так необходимо. ТА-ДАМ! ЛЕВЕЛ АП! - Повышен уровень в сфере радиоэлектроники с 0 до 1. Прокачан новый навык - "прозвонка мультиметром"! - прозвучало у меня в голове. Мелочь, а приятно! В итоге всё это дело выглядело вот так:

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Вуаля! Мы светимся! Самая сложная для меня часть операции завершена! Теперь берёмся за разработку корпуса! Ещё 40 минут работы и чертёж готов. к слову сказать все 4 матрицы как на подбор 15,5' Маловато конечно, но чем богаты, тем и рады. Собственно под эти габариты мы и чертим корпус.
Теперь идём к станочку. Здравствуй Камач! Вот тебе чертёж! Давай резать! Станок проснулся от праздничной спячки и охринел абалдел. Посмотрел он на чертёж и всем своим видом послал меня на йух со словами: "Хозяин, ты озуел?! Начальник ты что? Разуй глаза, обуй ноги! у меня поле рабочее 500х300, а у тебя самая маленькая деталь 390х420! я как тебе её должен резать то? Нельзя впихнуть невпихуемое!!!"

И действительно... Чего это я. Отдыхай дальше дружище.

В общем-то я повернулся на 180 градусов и... ТАДА!!! Знакомьтесь! Гай Юлий Цезарь. Конь. Для друзей просто Юлий.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Рабочее поле станка 1600х1000. Мощность лазерной трубы 100 ватт. В общем здоровый КОНЬ! (о появлении у меня этого станка я напишу как нибудь в другой раз). Ну чтож, будем резать на тебе. Закидываем в станок лист по размеру поля, загружаем программу, включаем вытяжку и примерно час курим бамбук. Режем со скоростью 25 мм/сек. длинна реза по чертежу около 12 метров.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

вот в общем то через час мы получаем практически готовый внутренний куб. осталось только собрать. чем в общем то и занимаемся следующий час.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Аккуратно разрезаем ватман А1 и вклеиваем внутрь на двусторонний скотч.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Скорее всего придётся распустить ещё один ватман, что бы исправить косяки при наклейке первого. Далее нужно замерить внешние габариты получившегося куба, добавить зазоры для установки между ними матриц и рисовать внешний кожух! Но прежде нужно установить на место матрицы и произвести тестовый пуск, дабы убедиться, что всё работает нормально и если есть какие то проблемы, то устранить их до того, как всё будет закрыто внешним кожухом.
Ну поехали. Приклеиваем на клей Момент матрицы и паяем провода.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Иииииии!!!! Запуск!!!!

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Крутяк! Оно заработало! ТАДА! НОВЫЙ УРОВЕНЬ! Ваши руки стали на 1 микрон прямее! Теперь можно заняться спокойно и внешним корпусом.

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп
Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

В состоянии эйфории я не сразу заметил, что одна из матриц не включилась. это видно на первых двух фотографиях. Немножко нехватает света, на второй и третьей я заподозрил что то неладное и добавил немного яркости в настройках камеры телефона. Как хорошо, что прежде чем пилить и собирать внешний короб я решил запустить всё это дело на "воздухе". Взял цешку и паяльник и начал искать проблему. Она нашлась достаточно быстро. Оказался плохо пропаян контакт "-12" вольт. Один пшик паяльником и вуаля! Всё готово и всё работает!

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Вот это практически на мой взгляд идеальное фото! Нет теней, всё равномерно освещено, с загоранием четвёртой матрицы света стало ощутимо больше! Создаётся впечатление, что катушка с припоем парит в невесомости! Супруга, увидев это фото решила поинтересоваться, не фотошопом ли я тут развлекаюсь. Получив отрицательный ответ она очень удивилась и я начал объяснять, как добился такого эффекта. После разъяснения восторгу не было предела! Признаться и моему тоже :-)

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Мышка в общем то тоже удалась неплохо! Осталось дело за корпусом! Пилим, клеим и получаем вот такую штуку!

Бестеневой бокс (лайткуб) своими руками. Фотография, Лайткуб, Своими руками, Лазер, Хобби, Длиннопост, Я у папы рукожоп

Фотографировал в процессе склейки, бантик сверху держит фанеру пока ПВА не схватится.
вот в общем-то и всё бестеневой бокс готов. Мой бютжет на его постройку составил 1000 рублей на фанеру, всё остальное в буквальном смысле нашлось в помойке. Ну и на последок ещё немного фоток из бокса в комментах!

Показать полностью 25
12

Почта России не перестаёт удивлять!

Вот на пикабу всё плохие, да плохие новости мелькают про Омск. А у меня сегодня хорошая! Решил зайти за посылкой на почту. Каково же было моё удивление, когда почты на привычном месте не обнаружил. На двери висело объявление.

Почта России не перестаёт удивлять! Почта России, Ремонт, Жизнь налаживается, Омск, Саратов vs Омск

Это просто что то невероятное. Ремонт на почте, снег вывозят, дороги от всё того же снега убирают. Ребята, жизнь то в Омске налаживается! Посмотрим, что будет после ремонта!
P.S. может быть и поздно, и волна уже прошла, но тем не менее, Саратов, а чем ответишь ты?

168

"Волшебный пендель" или как я стал ЧПУшником

Здравствуйте уважаемые Пикабушники и непонятно откуда взявшиеся 4 подписчика. Очень долго не появлялся не Пикабу. И вот сегодня утром, проснувшись пораньше, за кружечкой кофе решил почитать. @Ros.tm написал пост благодарности после того, как к нему приехала моя посылка. В нём он уже наверное в 15-ый раз просит написать пост, о том, как теперь уже я стал ЧПУшником. Я долго отнекивался и вот таки сегодня решил, что посту быть и начал его писать. Будет длинное вступление, но из него становится понятно, каким образом я пришёл к тому, что имею сейчас.


Мой путь к ЧПУ начался за долго до того, как я даже зарегистрировался на Пикабу. Работа у меня сезонная. Торгую игрушками и шариками в центральном парке города Омска и в конце сентября каждого года возникает вопрос, чем же заняться зимой, что бы не сидеть без дела перед телевизором. Каждую зиму пробую что то новое. С 2014 по 2016 год работал светооператором в дворце пионеров. Работа очень интересная и творческая, но условия труда и график просто адские. Зарплата тоже не ахти (в сравнении с ответственностью и затраченными силами и временем), но было очень интересно. в сентябре 2016 года мне на глаза попался набор для сборки "Дуббель шлюпка". Кораблики я очень люблю. Но цена у этого набора была не бюджетная. От слова совсем. несколько дней я ходил и облизывался. Зелёное животное душило всеми четырьмя лапками и отпускать совершенно не хотело. Да и сомнения брали, а вдруг с моими не очень прямыми руками собрать не получится и деньги будут просто выброшены на ветер. И тут мне на глаза, в этом же магазине попадается маленькая лодочка от того же производителя. Это как оказалось так называемый "добор" к большому набору "Шхуна Полоцк". по сравнению с ценой дуббель шлюпки цена показалась вменяемой и она была куплена. В этот же вечер на кухне началась движуха. Была налита бутылка для размачивания шпона, из ящика вынуты инструменты, шкурки, лаки и кисточки. Моя супруга непонимающе смотрела на всю эту вокхоналию и не понимала, что происходит. Но она у меня умница и ни слова против не сказала. В итоге я так увлёкся процессом, что не заметил, как наступило утро. лодочка была закончена и уже надо было идти на работу.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Длинна лодочки всего 75 мм. по неопытности на её сборку у меня ушло почти 10 часов. Но оно того стоило. Настенька, встав утром посмотрела на меня сонным взглядом и безмолвным  вопросом в глазах "Что ты тут делал всю ночь?" мы позавтракали и я попёрся на работу. Часа через два раздаётся звонок. Смотрю на дисплее любимая моська.


-Аллё!

-Лёша! Ты всю ночь собирал эту лодочку?

-Да.

-Она просто абалденная! Вот только шибко маленькая. Не знаю, куда её поставить.

-Поставь пока на компьютер.

-Ладно.


После работы я пошёл в магазин и уже сам задушив зелёное животное купил набор с "Дуббель шлюпкой". Работа закипела в этот же вечер.

В течении 3-х месяцев по вечерам и выходным кипела работа. И вот, к декабрю с моей настольной верфи дуббель шлюпка была спущена на воду! Это было событие века! мы с супругой, как дети прыгали и скакали с феном вокруг ванной и потоком воздуха от работающего фена гоняли кораблик по ванной!

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Оказалось, что у него осадка пропорциональна осадке настоящей дуббель шлюпки.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Спали как убитые. На утро я посмотрел на это чудо и подумал. Если этот кораблик будет стоять вот так, то каким образом стирать с него пыль, особенно с мелких элементов.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Решение пришло неожиданно. Мой батька сказал, что у него в гараже стоит старый аквариум. Не долго думая я его забрал, отмыл, сделал подиум из фанеры и из остатков шпона, которые тоже завалялись в гараже собрал бокс для кораблика. Бокс с корабликом встал на подоконник и красуется теперь там.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

В конце декабря у меня случился день рождения. И супруга подарила мне ещё один набор. В нём был бот "Святой Гавриил" Счастью не было предела! Снова закипела работа. Тут меня посетила мысль, что хорошо бы сделать себе мастерскую из гаража. А то стоит себе там одиноко мопед, скучает, да и дома лаками и красками не вонять, каждый день влажную уборку не делать. В течении следующих 5и месяцев на настольной верфи по вечерам и выходным кипела работа. детали шкурились, подгонялись, отмачивались, клеились и покрывались лаком. 1 мая был спущен на воду бот "Святой Гавриил" и потом водружён на подоконник в очередном стеклянном аквариуме, купленном на просторах всем известного сайта по продаже всякого разного Б/У хлама и не только.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Начался очередной трудовой сезон, и заниматься своими увлечениями стало практически не было. Я начал прикидывать, как проще и дешевле сделать ремонт в гараже. По скольку я собирался проводить в нём много времени, то в первую очередь стоял вопрос утепления гаража и его отопления. Было рассмотрено очень много вариантов. Самым оптимальным оказался вариант с обшивкой гаража плитами ОСБ и закладкой под него базальтового утеплителя.

Сезон в этом году был откровенно поршивый. Часто было не очень тепло, да и дожди шли. в такие дни у меня появлялся долгожданный выходной и я шёл в гараж и начинал свою деятельность. Начал я с вентиляции. Было решено сделать забор воздуха с улицы в погреб. Была прокинута от вентиляционного кирпича в стене до резинового шланга, который собственно и был раньше вентиляцией погреба.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

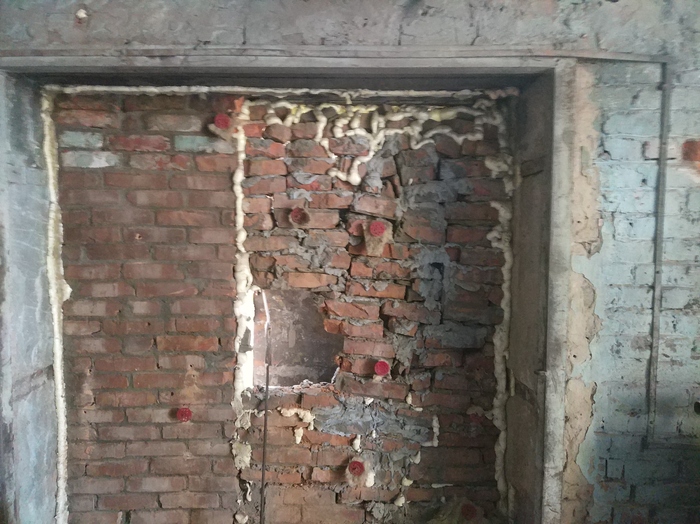

В последствии этот кирпич был заткнут пенопластом и пролит монтажной пеной.

Следующим этапом был сделан вывод вентиляции на улицу. Сделана она так же из трубы диаметром 50 мм и выходит она из гаража с противоположной стены через такой же сквозной кирпич и возвышается над крышей примерно на пол метра. Забегая вперёд скажу, что делать вентиляцию из трубы диаметром в 50 мм была плохая затея. Но в момент, когда я прокладывал вентиляцию во первых, я не знал, что у меня появится какой либо станок требующий хорошей вентиляции, во вторых для циркуляции воздуха в гараже вполне хватало и этой тягиблаго разница нижней точки входа воздуха в гараж и выхода из него составляет чуть больше 4х метров.

попутно искался какой нибудь дешевый рабочий стол. В идеале бесплатный от друзей, которые планировали переезжать и готовы были его отдать за самовывоз. Так же мониторились на предмет стола группы из серии отдам даром или за шаколадку. Друзья, свой переезд как то всё откладывали, а в группах столы если и появлялись, то я либо не успевал оставить заявку, либо выяснялось, что за стол хотели например три киллограма фарша или две тушки курицы, что полностью перечёркивало их превликательнось. Решение пришло неожиданно. А почему бы стол просто не сделать? Нарисовал на бумажке, прикинул, посчитал. В итоге стол шириной 700 мм и длинной 2000 мм обходился в смешные 700 рублей. Да - это дороже чем две курицы, но зато я получал стол такой, который мне нужен, а не стол, который не вписывается в заданные технические условия и геометрию помещения. Начался глобальный ремонт именно со стола. Точнее с его каркаса.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

К этому моменту в гараж было заведено электричество, прокинута новая проводка до щитка и на потолок повешано 4 светодиодные лампы мощностью 40 ватт каждая. В гараже стало светло, как в аспирационной, что не могло не радовать. в процессе сборки стола, менялся и его функционал. Захотелось иметь в гараже рукомойник. Но куда его поставить то? Конечно же в стол. Место на нём есть. тут же была приобретена раковина, и рукомойник с подогревом (подогрев для жены). Потихоньку, вместе со столом росли и закладные на стенах.

На фото выше та самая труба выхода вентиляции на улицу.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

И вот, где то в этот момент строительства я натыкаюсь на пост @Ros.tm. Собственно он стал первым волшебным пенделем. Читаю его с упоением. В голове забегали бешеные тараканы. Ремонт мгновенно остановился. Далее я написал Ростэму в вайбер и начал ему задавать очень много глупых вопросов начиная с того, что такое фрезер, заканчивая различными тонкостями из серии, как работать с ПО или каков принцип работы фрезера. Кто то сейчас наверняка подумает, ну почему глупые, вполне себе уместные. Глупые они только по тому, что все ответы на эти вопросы можно было найти в интернете, но ответы на них к сожалению мне были далеко не всегда понятны. В тот момент я вообще не представлял, что такое ЧПУ и с чем его едят.

Выяснив у Ростэма хотя бы что то, я озадачился поисками фрезера. То, что действительно было мне по карману, по по мнению пикабушника покупать не имело смысла, по скольку пустая трата денег и времени, а то, что имело минимальный полезный функционал и приемлемый по рабочей площади стоил приличных денег. Опять же совсем не понятно было, понравится ли мне этим заниматься, или нет, смогу ли я освоить станок и програмное обеспечение, научусь ли я достойно делать чертежи для изделий и ещё очень много вопросов, на которые ответ могла дать только практика и ни что иное.


Около недели ремонт стоял колом. Искались ответы на многие вопросы. Читались форумы и отзывы о станках. Планы по переоборудованию гаража взлетали до небес, а вот корман при подсчёте своих финансовых возможностей плотно захлопывал горловину и не давал сунуть туда руку, зелёное животное так же не заставило себя долго ждать. Но шило в моей заднице никак не давало мне покоя. После прочтения определённого количества материала, переписки с Ростэмом, гугления и своих умственных заключений было решено купить "учебное пособие" или как я его в последствии обозвал "игрушечный станок". Знакомьтесь CNC3018!

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

За свои 15 тысяч вместе с доставкой с всем известного китайского магазина очень хорошая вещь. И так. Что мы имеем? три подвижные оси X, Y, Z, шпиндель, который может крутиться со скоростью 1000 оборотов в минуту, диодный лазер мощностью 50 ватт и рабочую площадь 300х190. Пока ехал станок начался ремонт в ускоренном темпе. вентиляция перепланированна и отверстие для выброса воздуха появилось в столе. На фото виден выход этой трубы. Туда планироовался втыкаться вентиляционный короб, в котором должен стоять этот станок, так же короб планировалось использовать, как покрасочную камеру. в темпе вальса начали дошиваться стены и потолок, переноситься светильники. под столом появился мотор, который вытягивал воздух и выбрасывал его на улицу (принудительная вентиляция так сказать) На работе у соседей нашлась ёмкость для хранения попкорна. Она идеально подошла по размерам к станку. Из неё в последствии была сделан бокс для станка. Ещё немного фото с места действия

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Желтыми полосами на стене обозначены места, где проходят горизонтальные закладные для навешивания полочек и шкафчиков. На столе появилась лампа, розетка и регулятор оборотов вытяжки. слив из раковины по традиции в ведро.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

На дворе середина сентября. начинает потихоньку холодать. В гараже проводить время становится всё менее комфортно. Всё с более актуален становится вопрос отопления. К этому времени "игрушечный" станок уже неделю лежит дома на полу в коробочке. Начинается вопрос мониторинга вариантов отопления. конечно самый дешовый вариант - это отопление буржуйкой и углём. Но у этого метода есть как не оспоримые плюсы, так и огромные минусы.


Из плюсов:

1) дешевизна

2) большая теплоотдача каменного угля

Минусы:

1) уголь, как и дрова где то надо хранить

2) всё таки уголь как и дрова дымят и пахнут, а гараж находится в центре города. Буквально в 20 метрах от гаража стоят жилые дома. Обязательно кого то это не устроит

3) нет возможности круглосуточно поддерживать нужную температуру, а это значит, что придя в бокс нужно будет ждать полтора - два часа, пока помещение прогреется до комфортной температуры


В ходе своих гуглений, я наткнулся на какой то гаражный форум. Там обнаружилась тема, в которой один товарищ рассказывал, как он купил железный гараж и на его месте сделал себе что то на подобии жилого дома. Если кому интересно могу дать ссылку. Меня поразило то, с какой самоотверженностью он делал это жильё, как преодолевал трудности, которые ему встречались и в этой теме я нашёл ответ на свой вопрос, как отапливать гараж.

Из этой темы я узнал, что существует такая вещь, как газовый конвектор. Цена его вполне приемлема, способен работать на сжиженном газе расход которого вполне приемлем. осталось решить, куда повесить газовый конвектор, и где хранить баллоны. Вещать на любую глухую стену не представляется возможным, ибо со всех трёх сторон соседи. Остаётся стена в которой есть ворота. Но на стену опять же не повесишь, слишком мало места, да и кирпич долбить для выведения отработанных газов не очень хочется.

В итоге было принято решение повесить прямо на ворота гаража. Для этого пришлось электролобзиком выпилить соответствующее отверстие, прикрепить лист ОСБ с внутренней стороны, нарезать в закладных на воротах резьбу, что бы было на что крепить и ОСБ и сам котёл и на всякий случай сделать отражатель. Как в последствии выяснилось, можно было его и не делать. каоксиновая труба внутри обвёрнута теплоотражателем, что бы от температуры ОСБ и не начал подгарать. Как потом выяснилось в принципе мера бесполезная. Каоксиновая труба нагревается до температуры 80 градусов А этого не досточно для того, что бы ОСБ начало подгорать.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

До тех пор, пока полностью не обшил стены и потолок ОСБ Темпиратурра в гараже ни в какую не хотела пересекать отметку в 16 градусов. Оно и понятно, стены и потолок отбирали ну очень много тепла. Как только стены и потолок были зашиты, темпиратурра тут же за каких нибудь 40 минут поднялась до 24 градусов.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Первые не серьёзные морозы (минус 7-8), показали, что большой ошибкой было оставлять пустоты под ОСБ. Пришлось расшивать все стены и докупать утеплитель и снова их зашивать. Это конечно оказалось намного проще и быстрее чем с нуля, но тем не менее потраченое время и силы. Зато приобретён бесценный опыт. Теперь в мастерской, а именно с этого момента она стала мастерской, температура 24 градуса при умеренном расходе газа. Баллона в 50 литров хватает на 5 суток при температуре на улице -5. Посмотрим, как будет зимой в морозы. По хорошему нужно утеплять и щели в воротах, но как говорится, пока жареный петух в попу не клюнет...

на дворе 10 октября. В мастерской появился компьютер, который с моего переезда от родителей стоял там мёртвым грузом и станок. Началось изучение сего чуда. Тут же посыпались новые вопросы. Что такое G-код, где его взять, как рисовать чертежи, каким ПО пользоваться для создания G-кода. Что то подсказал Ростэм, что то я нашел в интернете, что то подсказали друзья. Начались пробы всего и вся, разных материалов, которые завалялись в гараже, что то приносили друзья и товарищи.

И вот наконец то получилось первое "полноценное изделие.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

И вот тут как понеслось! Пришёл ко мне товарищ по имени Саша и спросил, а можешь сделать логотип на фанере и вырезать. Я почесал репу и сказал, что надо попробовать. Со словами, ну ты парень умный и рукастый, я за них предоплату взял, так что тебе делать и не отвертеться.Сроку тебе неделя. К слову сказать, Саша человек очень хваткий и иногда через чур. Бывает, как в этом случае, бежит впереди паровоза, но всегда каким то невероятным образом умудряется разруливать все ситуации в свою пользу и выходить из любой ситуации. Я знаком с ним полтора года, но до сих пор не понимаю, как он это делает.

Эта ситуация меня зацепила. И я начал пробовать. провозился два дня, начитался умных форумов. Ничего не получается. Точнее изделие получается, но скорость, с которой всё это делается такова, что мне этот заказ делать месяц неотрывно отходя от станка в режиме 24/7. Вот это и стало вторым волшебным пенделем!

Подумал я, что надо бы разжиться СО2 лазером. Но каким. И где его взять. Опять гугл, опять наши братья китайцы. Ничего не подходит, а то что подходит будет ехать долго и не известно какого качества. Надо сказать, что к этому времени я уже серьёзно втянулся в процесс гравировки и фрезеровки, освоил какие то элементарные вещи и руки страшно чесались что то делать, а тут ещё и заказ какой-никакой есть.

В виду того, что не имею какого либо опыта в работе и обслуживании СО2 лазера решил, что покупать его надо в России у какого нибудь официального диллера. По крайней мере есть тех поддержка и гарантийный ремонт в случае чего. Нашёл сайт одной компании в москве (название не пишу, что бы не сочли рекламой) посмотрел на цены и погруснел. Денег, даже на самый скромный станок отвечающий моим требованием - а это гравировка со скоростью минимум 300 мм/сек и труба минимум 40 ват дешевле 185 тысяч просто нет.

Уже было думал, что буду брать кредит. Их я никогда не брал, жутко боялся и даже не представлял, что это такое. позвонил диллеру, оказалось, что нужного станка в наличии нет и в лучшем случае они приедут в конце ноября. Я само собой расстроился. Звоню саше, объясняю ситуацию и говорю, что если и повезёт, то лазер у меня будет только к началу декабря. А ведь ещё чему то научиться надо... С этими мыслями я закинул в несколько банков запрос на кредит и пошёл спокойно изучать вопрос дальше.

Ну ребята, мне в жизни редко везло, но то что случилось дальше, кроме как везением чистой воды я объяснить вообще никак не могу.

Искал я на просторах интернета, как к станку камач прикрутить поворотный механизм. И о боги, каким то невероятным образом мне попадается объявление на всем известном сайте объявлений. Смотрю, и глазам своим не верю. Стоит красавец, продаётся! Именно тот, который я себе хотел Kamach 53! Как написано в обхявлении - станок в идеальном состоянии и покупался у официального диллера. Есть все документы и лицензионное ПО. пробег 30 мото часов. Есть одно НО - он находится в Барнауле!

Как известно, для гончей собаке семь вёрст не крюк! Звоню продавцу. не берёт трубку, меня всего от волнения аш но подтряхивает. через час ещё звоню. Не берёт. Ну думаю, развод наверное какой то. Не успел я подумать, как тут же раздаётся телефонный звонок, вижу, номер незнакомый. Беру трубку:

-Аллё.

-Здравствуйте, Вы мне 2 раза звонили по такому то номеру. Вот перезваниваю, телефон в машине забыл.

-Да. Вы станок лазерный продаёте?

-Да. Если Вы его посмотреть хотите, то это можно сделать только в воскресенье, в понедельник мы уезжаем с супругой отдыхать и вернёмся через 2 недели.

-Добро. Я постараюсь приехать к вечеру воскресенья.

-Хорошо, я буду Вас ждать.


Тут же звоню батьке:

-Пап, привет!

-Привет. Ты по делу, или как?

-Да пап, я по делу. У тебя какие планы на сегодняшнего вечера и по вечер понедельника?

- Да в общем то никаких.

-Тогда собирайся и поехали в Барнаул!

-Ну поехали.

Через 40 минут мы уже неслись на уазике в Уарнаул.

Само собой мама в шоке, жена в шоке, понять ничего не могут, а объяснять некогда. Чуть позже, по телефону на трассе Омск-Новосибирск ввели всех в курс дела и все выдохнули с облегчением.

К вечеру воскресенья мы прибыли в Барнаул и позвонили в дверь Евгению. Нас встретил мужчина в полном расцвете сил! чем то он действительно мне показался похожим на Карлсона. Дядька добродушный и честный, это я могу уже точно сейчас сказать. Он меня не обманул. Станок действительно оказался в идеальном состоянии. Мы с балькой его потестировали немного, порезали, погравировали и забрали. Как мы его выносили из квартиры на 7 этаже это отдельная история. Со станка пришлось снимать обсалютно всё, что выходило за габариты. *5 киллограм железа с огромным трудом мы выперли на улицу. Станок непролазил ни в одну дверь без плясок с бубном. через полтора часа, мы его таки погрузили в машину и отправились домой.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Занял он весь багожник. К середине дня понедельника мы были в Омске. Во вторник станок был уже запитан и подключён к вытяжке, проведена юстировка. В общем то тут то и началось творческое безобразие. Настенька, увидев станок, сразу навыдумывала себе кучу заготовок под декупаж. Заказ кстати, из за которого был куплен станок в тот же день был исполнен и отдан счастливым заказчикам.

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост

Вот так теперь выглядит моё рабочее место.

Вот таким стечением обстоятельств, случайностей и счастливых случаев я стал ЧПУшником. Мне это дело очень нравится. Уже реализуется много идей для себя самого и для друзей. Потихоничку раскручивается группа в контакте. На данный момент эта мастерская является больше увлечением и хобби, нежели полноценным заработком. Если кто то попросит, то фото своих работ выложу в коментариях.

Благодарю тех терпиливых читателей, кто дочитал до конца пост. И ещё раз огромная благодарность Ростэму, за то, что своим примером заразил меня!

"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
"Волшебный пендель" или как я стал ЧПУшником Волшебный пендель, Фрезерный станок, Лазер, Гровер, Мастерская, Хобби, Выпрямляю руки, Длиннопост
Показать полностью 25
2

Поездка на АМФ в 2012. Часть 3.

Наконец то я собрался с мыслями и решил таки дописать свои приключения на джиперском фестивале. Предыдущие посты: Часть первая, часть вторая.


На следующий день, погода с утра стояла приятная, даже прояснялось небо и становилась тепло. Я потихонечку, что бы никого не разбудить, попил кофе, нарезал бутербродов и начал собираться на экскурсию. Лагерь начал потихоньку просыпаться. К этому времени стало понятно, что часть учасников уже отчалили по домам и лагерь порядел. К моменту старта экскурсии на маральник, которая кстати потом нами была обозвана "Аморальной экскурсией", все заготовленые кружки были готовы и некоторые даже вручены по прямому назначению. Старт экскурсий был обозначен на 10 утра. Опытный клуб Off-Road мастер всем коллективом дружно, со знанием дела, сказал: "Во сколько, во сколько? В 10 утра??? Неее раньше 11:30 там делать нечего!" и продолжил неспешно собирать лагерь. Самое удивительное, это с какой точностью они предсказали время отправления экспедиций. То ли среди них есть экстрасенсы, то ли среди семей, состоящих в клубе, подрастают дети индиго, или же опыт дает о себе знать, не известно.

Ровно в 11:30 двинулись на экскурсии.

Предварительно заехали в магазин, дабы пополнить запасы съестного и питьевого продукта. Одну девочку нещадно колбасило со вчерашнего вечера... Отъезжая от магазина нам встретился безметежно гуляющий по среди дороги и ни на кого не обращающий внимания ослик. ему бибикали, ему моргали фарами, даже погладить пытались, а ему все не почем, как шел себе по середине дороги так и двигался по своим делам не изменяя траектории движения.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Ну осел, он и в Африке осел...

До маральника добрались быстро, благо ехать не далеко - примерно 50 километров.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Маральник конечно шикарный, все дома срублены из вековой ели! прямо на террасе небольшой спортзал, за ним оздоровительный комплекс, тут же сушилка и ветрянка пантов. Возле Основного здания большая веранда с красивым камином и мишкой, сидящем за одним из столиков. Сделано кончено все скромно, но красиво и эффектно. Скромность и простата веранды придает ей особый шарм...

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост
Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост
Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Собственно ветряная сушилка пантов. Не путайте пожалуйста с "понтами". Панты - это рога молодого марала и пятнистого оленя, используется для приготовления лекарств.

Раньше я даже представлял себе что такое панты, как они производятся и только тут узнал, что стоят они огромных денег. Конечно я, как и все, слышал и пробовал пантогематоген, но никогда не связывал это лакомство с рогами моралов.

Само строение достаточно занятное. Как таковых, в привычном понимании, стен у него нет. В землю забиты 4 длинных бревна между которых диагональная поперечина, а уже к этим брёвнам прибиты узенькие досочки под углом 45 градусов по направлению к земле. Прибиты эти досочки с зазорами сантиметров в 10 друг между другом. поверх досок прибита сетка рабица. Сверху само собой крыша. Суть этой конструкции в том, что панты должны сушиться, а для этого нужено постоянное проветривание. Щели в так называемых стенах обеспечивают постоянное и свободное проветривание, а сетка рабица защищает панты от птиц и грызунов. Панты в ней висят срезом вниз для того, что бы остатки крови, если таковые остались, вытекали из них (хотя я может быть и другая причина, мои размышления о причинах именно такого способа сушки пантов привели именно к такому выводу, далеко не факт, что к правильному).

Выглядит это изнутри примерно вот так (фото взято из интернета для примера):

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Собственно ветряная сушилка пантов.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

К слову об "Аморальности" экскурсии. Ну во-первых на маралов мы таки не смогли посмотреть, поскольку они где то паслись, а молодняк был вне досягаемости объектива нашей мыльницы, но мы честно подержались за мохнатые за панты, котоорые нам любезно показала женщина (в силу её возраста но отличного вешнего вида язык не поворачивается назвать её бабушкой), которая нас и снабдила столь драгоценной продукцией, а во-вторых кто то из Томичей кричал: "Не надо мне "Силу любви" у меня и так трое детей, с женой постоянно предохраняемся - живем в разных комнатах".

На маральнике продавались всяческие продукты, сделаные на основе пантов. Кто то из томичей тут же начал примерять на себя каску с чьими то рогами. Каска быстро пошла по рукам. Видимо для хозяйки это уже привычное дело, по скольку она даже глазом не повела. Дама, любезно рассказывала нам о продукции щедро её нахваливая. Я конечно понимаю, что все сказаное ей было несколько преувеличено, но не смотря на это было очень приятно видеть такой прием и такое количество внимания. Тут очнулась наша вчерашняя "Расколбасная девочка", которая подошла к хозяюшке пытаясь членораздельно задать вопрос: "А сколько это стоит" (видимо отпустило). Началась закупка продукции, народ покупал что говорится на все деньги, мы тоже не стали исключением. Экскурсионное время приближалось к концу и все начали разбрядаться по своим машинам. Нам же этого было мало. Омичи так просто никуда не ходят и не ездят, уж если попали куда то, то извлекают максимум выгоды, пользы и ощущений из сложившейся ситуации. Еще при въезде на маральник нами была замечена очень длинная лестница, ведущая на небольшую летнюю веранду находящеюся на вершине горы. По нашим оценкам высота её составляла метров 300-350.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Не долго думая мы направились туда. минут за тридцать мы осилили длинную, зигзагообразную лестницу, и надо сказать, что не зря мы это сделали. Наши труды были вознаграждены потрясающим видом с этого места. Что говорится ни в сказке сказать ни пером описать. GPS кричит - Высота 1134 метра над уровнем моря.

Собственно сама веранда:

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Отдельно надо рассказать о самой веранде. За ней явно следят и стоит она тут уже давно, и народа на ней бывает много. В самой веранде стоит огромный рубленый стол, сделанный из потрясающих размеров дерева. Лавочки тоже грубые, рубленые таким же способом. Скорее всего так ровно и точно их разрубили клиньями, ранней весной, когда дерево еще не успело оттаять, а на улице уже начинает теплеть. за многие годы эту мебель туристы отшлифовали в прямом смысле до блеска!!! Таким вещам можно только дивиться. Сколько трудов было вложено в эту лестницу и веранду... низкий поклон, прямо до земли мастерам, которые все это возвели!

В общем то мы остались все довольны и счастливы от этого мероприятия. Только Мишу немного терзали какие то мучения или сомнения по отношению к маралам. Допив чай, наевшись меду с пряниками мы двинулись в обратный путь. Вся колонна давно ушла в лагерь. Но это даже к лучшему, что мы задержались. Нас очень порадовала погода. По пути обратно мы попали в самую настоящую метель! Представляете, в конце весны сыпал снег пушистыми хлопьями!!! Я даже скорость снизил и все открыв рты наблюдали за этим чудным явлением природы. Но чем ниже мы опускались с гор, тем быстрее снежная завеса превращалась в неприятный, мелко моросящий дождь. Проезжая мимо злополучной речки Каменки, которая днем раньше чуть не присвоила мое колесо своим водам, мы встретили зайца, на всех парах куда то спешащего, вспомнили, что все речки тут золотоносные и очень пожалели, что у нас нету сита... Чуть дальше, через пару километров я решил поработать на камеру и сделать пару снимков.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Приехав в лагерь, мы обнаружили его практически опустевшим. Большая часть участников уже собрала вещи и уже держала курс домой. Остались только самые стойкие. Вечером все собрались у костра организжаторов. Но прежде произошло одно интересное и в то же время дурацкое происшествие. Вечером кто то из томичей (поправьте меня, если я не прав) поспорил с кем то, что в одних трусах и берцах за 45 минут поднимится на верхушку горы, разведет там костер, потушит его и спустится обратно. Всех порадовала фраза отважного и отчаянного, адресованная нашему Профессору: "Ты меня это, как нибудь через речку перекинь, что бы я по тому бережку сухим пошел" выкосила всех напрочь. Сказано это было видимо с горяча и под хорошим градусом. И что вы думаете? Пошел таки. Искали его долго и упорно. "Спасательные операции" результатов не принесли. В итоге под утро, замерзший, злой, по-тому что трезвый, и мокрый под утро вернулся в лагерь. Потом, кто то из местных жителей решил на стандартном УАЗике проехаться по трассе на которой благополучно и устряпался. Пришел мужчина лет 45-50 и говорит: "Ребята, выручите пожалуйста, я там застрял и выехать не могу". "Там" это не "Тут" решили мы с Серегой и поехали выручать собрата по приводу. Не доехав и половины пути, нам встречается те самые застрявшие ребята, а следом за ними какой то спортивный УАЗик с экипажем, явно находившимся под градусом. Остановились. Первой фразой, услышаной из уазика была: "Мужики, водка есть?" получив утвердительный отрицательный ответ все члены экипажа расстроились и задали еще один вопрос: "А пиво?". Разочаровавшись в очередной раз и по-видимому посчитав нас "неправильными" джиперами (по аналогии с Винни Пухом и пчелами) рассердились: "Да вы че ребята, вы вообще куда ехали то хоть знаете?", хлопнули дверью и засвистывая турбиной дизельного мотора скрылись из виду.

Вернувшись в лагерь я начал осознавать, что не гоже возвращаться домой чистым, надо хоть немножко Алтайской грязи привезти домой. Сказано - сделано. Мы с Мишкой поехали пачкать машину в лужу посреди лагеря, начали там пятачки крутить, восьмерки рисовать, боком ездить, в общем купаться в этой чаче как поросята, и получать от этого удовольствие. Все это время рядом с лужей стоял полицейский УАЗик и караулил нас, когда же мы вылезем из этой чачи что бы нас сцапать! А вот хрен то там, не угадали! Не на того нарвались! Выезжаем значится с Михаилом из этой чачи, самое главное, что это было сделано в невероятно крутом заносе, прямо как в фильме форсаж, только вместо дыма жженой резины брызги и фонтаны грязи, белоснежно чистый УАЗик наших блюстителей порядка закидывается шмотки грязи разной крупности и мокрости. Уххххх!!! Ну собственно, то что происходило дальше, я думаю все себе прекрасно представляют. Включается мигалка, включается матюгальник, из которого слышится "Уаз такой то такой то прижмитесь к обочине и остановитесь!" Вот уж не знаю, каким образом они сумели разглядеть у меня номер, да и какая к чертям обочина в поле между двух гор я не понимаю. Думаю ну да ладно, если я остановлюсь, хуже только им будет. Сказано, сделано. Миша согнулся от гомерического хохота, еще до того, как я выключил передачу, в лагере все напряглись, думая, сейчас будет ещё та хохма, я спокойно выхожу из машины, гайки достают алкотестер: "Документы, дыкни, плюнь, пукни, чихни, еще раз дыхни, еще раз пукни, высморкайся... Да че за фигня, ты че, трезвый что ли?.. Че внатуре трезвый? А когда последний раз потреблял? Когда, когда ? То ли два, то ли три года назад? Не че серьезно? Да ну нафиг... Не верю. Не бывает такого! У нас наверное прибор сломался, счастливого пути... Эмм... Мы к вам чуть позже заедем, с рабочим прибором...".

Лица бедных полицменов надо было видеть!!! Их выражение лица не сравнится даже с миной капитана "Титаника" в момент погружения рубки в подводное пространство... Гаишники отъезжают. Несколько секунд тишины и дикий ржачь по всему лагерю в течении получаса стоял точно. Лагерь охватила истерика с периодически возобновляющимися гомерическими рыданиями от хохота и боли в животе по той же причине. Все прекрасно понимали, что наши доблестные блюстители порядка нарвались на единственного трезвого человека во всём лагере. К слову сказать, хоть лагерь и ощютимо порядел, но пол сотни человек в нём всё таки было точно! В общем вечер удался.

Придя к себе в лагерь мы обнаружили одну заботливо оставленную нам Римскую свечу клубом Off-road Master которую я упорно пытался разжечь газовой горелкой, сухим горючим и машинным маслом. Пришлось немного повозиться но результаты конечно же нас не могли не порадовать.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост
Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

09.05.2012

Проснувшись как обычно, с утра пораньше Горы в очередной раз нас порадовали. Лежал снег! красота, прямо таки уезжать не хочется.Но что делать. Надо значит надо. Солнышко начало подниматься, на небе ни тучки, быстро теплело. Через полтора часа от белоснежного покрова ни осталось и следа. Тут то я и вспомнил об оставшихся кружках. Пока никто не проснулся, надо доделать. Еще спустя какое то время лагерь начал просыпаться, а я уже начинал клеить трафареты на свеженькие кружки.


И вот к 10 утра все уже все проснулись, привели себя в человеческий вид и начали собирать лагерь. Я же успел пробежаться и раздать сувениры. Обладатели последней кружки тихо посапывали в машине. Дабы их не будить я оставил её на капоте с запиской. Надеюсь Аня смогла расшифровать мой стенографический почерк...


В 11 часов утра начался обратный путь.


Выписка из бортового журнала:


11:00 Выехали из базового лагеря. Проснулась Аня и долго махала нам в след.


11:30 Шиномонтаж. Выличили колесики на Газели.


Мотор: У меня не капает! У машины капает!


Коментарий:


Кто то из членов команды заметил, что у газели что то где то капает. Как выяснилось, в багажнике опрокинулась канистра с тосолом и благополучно начала вытекать. Большая часть тосола осталась где то на трассе...


Ехать домой было немного грустно, во первых: Постепенно понимаешь, что праздник подошел к концу, а его ощущение все еще витает где то рядом и упорно не хочет оставлять всех нас, ну а во вторых прощаться с такими красивейшими местами всегда тяжело. Чем ближе к дому, тем Выше кажутся горы, а облака, как будто всем своим видом говорят: "Смотри, мы можем быть еще красивее и парить можем еще ниже, вот эту гору мы в состоянии вообще полностью спрятать от твоего взора, а если хочешь мы можем немножечко сгуститься и лучом света показывать тебе дорогу домой, хочешь?". Тяжело расставаться со старыми и вновь приобретенными друзьями, по тому, что раньше чем на следующем фестивале мы мало вероятно, что встретимся.



Выписка из бортового журнала:



12:30 Леша и Миша ударились в чтиво. Если так будет продолжаться до Омска, то по приезду оба напишут кондидатские по туризму...


Коментарий:


На самом деле чтение наше с Мишей любимое занятие. По крайней мере, я не могу сидеть, смотреть в окно и ничего не делать. Не зря я взял с собой книжку. Да и потом читать под ровный гул мотора и периодически выглядывать в окошко, наблюдая за ним красивейшие картины доставляло мне огромное удовольствие.


Подъезжая к бийску я поменялся с Женей Алехиным и сел за руль. Ехали через город не спеша, во первых тяжко газели, а во вторых, хоть на город посмотреть. Да и потом надо было снять денег с карточки, что бы дозаправиться и купить в дорогу чего нибудь покушать. Но в какой то момент меня начала смущать работа двигателя. он то работал тихо и спокойно, как ему положено, то вдруг начинал рычать, как зверь!!!


Я:


- Народ, а что это за звуки такие? Вторую заслонку открываю, а она рычать начинает?


Серега:


- Не волнуйся Леха, мы педаль газа починили, раньше вторая заслонка же вообще не открывалась. Вот это вторая заслонка открывается и работате так.


Такой ответ меня совершенно не обрадовал. И в мозг мой вкрались сомнения, что что то у нас должно было отвалиться. Вдруг кто то из салона кричит: "Стой! Вон банкомат!" Я потихонечку проезжаю перекресток, и останавливаюсь. Глушу мотор ждем, пока Миша и Серега сходят до банкомата и снимут деньги. Пока они ходили, успели обсудить все происшествия и курьезы на фестивале, кто то успел принять на грудь, а кто то даже и поспать.


Ну вот все в сборе, завожу мотор, он ревет как зверь. Трогаюсь. Снизу что то забренчало, загремело, зарычало...


Выписка из бортового журнала:


13:30 Город Бийск. Площадь Ленина. Про#бали глушитель. Газель скоропостижно стала спортивной. Серега произвел газели обрезание отмершей плоти. Последняя была аккуратно положена на бордюр.

Поездка на АМФ в 2012. Часть 3. АМФ 2012, Автоспорт, Джиперы, Игорь Куликов, Приключния, Алтай, Спорт Круиз, Длиннопост

Коментарий:

Как только тронулись и услышали бряканье под кузовом, сразу же все поняли, что произошло. Отгорел глушитель. Минут двадцать мы не могли тронуться с места. Все рыдали от смеха! Ну это же надо было Потерять глушитель посреди Бийска!!! Спорт круиз и тут умудрился наследить!!! Слава богу на глушителе не значится: "Данный тюнинг девайс принадлежит автомобилю, состоящему в клубе SportCruis. При нахождени данного агрегата прозьба отправить его по адресу: Город Омск улица 33 северная бокс 10. Получатель Мотор."


Сразу начались рассуждения, прогорят ли клапана, или нет, приводились доводы в пользу одного и пользу другого, но окончательнубю точку в споре поставил Гриша сказав:


- Уж не знаю прогорят клапана у нас или нет, одно я знаю точно, к Омску барабанные перепонки у нас точно прогорят!


Дальше ехали без приключений, громно ревел мотор, не тот который Эйрих, а тот который под капотом. Радио под чутким руководством директора, диктора и менеджера в лице Олега продолжало вещание, Миша продолжал читать, я крутил баранку Гриша с Женей периодически вступали в диалог с радио, Вика спала. Её безмятежный сон прервал Гриша:


- О бабушки грибочки продают.


- Где? - очнулась Вика.


- Давайте остановимся, я грибов хочу, помираю!!!


У следующих торговцев остановились, наследили в близ лежащем лесу, прикупили пару банок грибочков, икры заморской, кабачковой и двинулись дальше в путь.


Настроение у всех поднялось, аппетит разыгрался, где то купили пирожков и к 20:00 благополучно добрались до Новосибирска. Вот тут у нас случился маленький конфуз. У газели закончилсябензин. Благо еще в омске мы налили 20 литров в канистру. Достали, залили поехали.


Выписка из бортового журнала:


20:00 пройдено 1602 километра. Долито 20 литров бензина. Проснулся наш "Наполеон". Выдал пару указаний Карбону и сказал: " Выбейте мне глаз, тогда я стану похож на Кутузова". Подумал и уже шепотом добавил: "От то ж доп@зд@сь сейчас, кто нибудь точно в глаз даст..."

Минутой позже Эйрих заметил негритяночку, которая что то уронила, переходя дорогу по зебре и как настоящий джентельмен проводил её молча взглядом. В этот момент в его голове видимо крутилась песенка "Я оглянулся посмотреть, не оглянулась ли она, чтоб посмотреть не оглянулся ли я..."

В этот же момент, Евгений, не довольный столь длительным ожиданием в виду задержки при переходе улицы негритянкой, ой простите, афроамериканкой, выдал фразу: " Глазик выколю, другой останется. Будешь знать #@##@ кому кланяться". Михаил сделал интересное замечание: "Смотри Олег, Леха сейчас саксофон достанет и как рас пригодится "Сила любви"! Не зря же покупал на маральнике!" Я посмотрел оценивающим взглядом на негритянку и грустно заявил: "Неееее... Тут скорее "Сила здоровья" понадобится..." Следующее несколько часов была тишина, многие спали, наиболее стойкие обсуждали какие то жизненные вопросы за игрой в "Очко".


В 20:50 заехали на заправку долили в бак горючки, я безуспешно пытался найти кофе. Все закрыто. Пришлось ехать так.


10.05.2012 6:30 - мы дома. Расцепляем сцепку заходим в бокс и ставим чайник. Через пол часа разъезжаемся по домам, каждый на своей машине.


Вот так проходила наша поездка на Алтай, Как всегда Омск запомнился всем и надолго. Пофестивалили по полной программе! Отдохнули от всего с огромным удовольствием. Думаю самые яркие впечатления остались у Михаила, ведь он последний раз выбирался из города лет в 14, с того времени утекло много воды. Очень жаль, что все хорошее так быстро заканчивается. Но если бы было как то по другому, жизнь была бы скучна.


В общем, Алтай, я думаю, мы к тебе еще приедем!


З.Ы. Надеюсь этот отчет порадует всех, кто не смог поехать на фестиваль, и тех кто там был, если где то ошибся, не судите сторого, поправьте, если считаете нужным, я подкоректируюсь и учту замечание на будующее.


З.Ы.Ы. От души благодарю тех, кто смог осилить данный отчет до конца! И отдельная балгодарность организаторам фестиваля! Ребята вы молодцы!


З.Ы.Ы.Ы. И самая большая благодарность всем, кто согласился вляпаться в это безумное приключение! Женя, Гриша, Вика, Олег, Серега, Миша! Низкий вам поклон и величайшая БЛАГОДАРНОСТЬ за эти 5 дней!


Благодарю за внимание! В очередной раз прошу прощения за отвратительное качество фото.

Показать полностью 12
10

Почта не перестаёт удивлять...

Частенько получаю посылки из забугорных магазинов. Всякое было. Посылки уезжали в другие города, приходили в рваных коробках, явно побитые при разгрузке и много чего ещё... Но вот такого я ещё никогда не видел!

Почта не перестаёт удивлять... Почта России, Извещение

Обнаружил сегодня извещение в почтовом ящике. Наверное пойду на почту именно с этим извещением и свои данные напишу с обратной стороны. К слову, об обратной стороне:

Почта не перестаёт удивлять... Почта России, Извещение

Извещение жены. А поскольку всё, что принадлежит мне, то принадлежит жене и то, что принадлежит жене, принадлежит мне. По скольку жена моя, то и тег "моё" :-)

Показать полностью 1

Мы ищем frontend-разработчика

Мы ищем frontend-разработчика

Привет!)


Мы открываем новую вакансию на позицию frontend-разработчика!

Как и в прошлые разы для backend-разработчиков (раз, два), мы предлагаем небольшую игру, где вам необходимо при помощи знаний JS, CSS и HTML пройти ряд испытаний!


Зачем всё это?

Каждый день на Пикабу заходит 2,5 млн человек, появляется около 2500 постов и 95 000 комментариев. Наша цель – делать самое уютное и удобное сообщество. Мы хотим регулярно радовать пользователей новыми функциями, не задерживать обещанные обновления и вовремя отлавливать баги.


Что надо делать?

Например, реализовывать новые фичи (как эти) и улучшать инструменты для работы внутри Пикабу. Не бояться рутины и командной работы (по чатам!).


Вам необходимо знать современные JS, CSS и HTML, уметь писать быстрый и безопасный код ;) Хотя бы немножко знать о Less, Sass, webpack, gulp, npm, Web APIs, jsDoc, git и др.


Какие у вас условия?

Рыночное вознаграждение по результатам тестового и собеседования, официальное оформление, полный рабочий день, но гибкий график. Если вас не пугает удаленная работа и ваш часовой пояс отличается от московского не больше, чем на 3 часа, тогда вы тоже можете присоединиться к нам!


Ну как, интересно? Тогда пробуйте ваши силы по ссылке :)

Если вы успешно пройдете испытание и оставите достаточно информации о себе (ссылку на резюме, примеры кода, описание ваших знаний), и если наша вакансия ещё не будет закрыта, то мы с вами обязательно свяжемся по email.

Удачи вам! ;)

Показать полностью
Отличная работа, все прочитано!
