Делаем лазерный резак/гравер формата А3 за один день

Всем привет, недавно наткнулся на замечательную работу по изготовлению лазерного резака от пользователя Jager, очень понравилось качество, аккуратность при изготовление станка и использованные идеи.

Решил с вами поделится.


(Далее будет копипаста, от имени автора).

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

Насмотревшись как жена мучается вырезая ножницами фигурки из фетра, решил облегчить ей задачу.

Пробежавшись по ссылкам гугла понял, самое оптимальное это кроить лазером.

У китайцев много разных готовых моделей, но все они так или иначе меня не устроили.


Быстро прикинул техзадание для себя:

1. Рабочее поле А3.

2. Станок должен быть потребительским. Положил материал, вставил флешку и дальше все должно делаться автоматически.

3. Простота конструкции (не так много свободного времени ).


За основу механики взята китайская схема на конструкционном алюминиевом профиле и роликах.

Электронная часть собрана на готовых компонентах используемых в 3D принтерах.

Кроме профиля и метизов все заказывалось на алиэкспресс


Профиль оказалось проще и дешевле заказать в РФ. Заказ приняли, изготовили и отправили оперативно, все порезано аккуратно и в размер.

Пока заказанные комплектующие находились в пути, прикинул и нарисовал необходимые детали из оргстекла. На оси Y стойки толщиной 10 мм, на оси Х 5 мм.


В первой попавшейся компании занимающейся наружной рекламой мне все это вырезали за час, обошлось в 600 рублей вместе с материалом (на фото в защитной пленке).

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

В течении 20 дней все заказанное пришло и можно было начинать сборку.

Рама собирается просто, на картинках должно быть все понятно. Не стоит весь крепеж затягивать сразу намертво, это можно сделать после окончательной регулировки.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Вместо проставочных втулок я использовал шайбы на М6, набирая необходимое количество опытным путем.
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
При заказе профиля я так же заказал специальные гайки, которые можно вставлять в паз и которые при затягивании проворачиваются и фиксируются.
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
По опыту сборки выяснилось что можно обойтись без них, обычные квадратные гайки М5 из хозмага отлично подходят.

В деталях из оргстекла предусмотрены пазы для регулировки прижима нижними роликами. Верхние сразу фиксируем жестко, нижние затягиваем прижимая руками верхние и нижние ролики к профилю. Получившаяся тележка должна двигаться по профилю без люфта и лишних усилий.


Двигатели NEMA17 с 400 шагами на оборот, работают мягко и тихо. На оси Y 2шт., поключенные к одному драйверу последовательно, на оси Х один.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Ремень GT2 шириной 6 мм, натягиваем туго, но без фанатизма. На концах фиксируем при помощи квадратной гайки М5 и полоски жести проложенной между ремнем и гайкой.

После сборки убеждаемся что все двигается руками мягко и без заеданий. После этого ослабляем силовые уголки на основной раме что бы снять все возможные напряжения появившиеся от неизбежных перекосов и тут же все затягиваем обратно. Еще раз убеждаемся в плавности движения и отсутствии люфтов.


Можно переходить к электронной части. Самое главное это конечно сам лазер, в моем случае это синий лазер с длиной волны 445нМ и мощностью 2 Вт, в комплекте с драйвером.

Драйвер позволят с помощью ШИМ управлять мощностью излучения.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

К сожалению большинство лазеров на али не имеют заводской маркировки вообще и очень часто продавцы завышают мощность в 2 раза легко. В моем случае продавец повел себя уверенно и согласился на мои условия в случае проблем с качеством или мощностью.

Косвенно на мощность указывает потребляемый ток, но я больше ориентировался на видео где показана работа аналогичных по мощности лазеров от известных производителей. Кстати в известном обзоре мощность лазера явно не 2,5Вт.


В общем работой лазера я удовлетворен, более того в переписке с продавцом выяснилось что мощность можно поднять до 2,5Вт без деградации кристалла, «just as you are a professional customer, also you can adjust the laser from 1.8-2.5W by yourself.»


Установленный на свое место лазер

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Для автономного управления вариантов крайне мало, я остановился на связке Mega2560+Ramps 1.4 c драйверами DRV8825 и LCD модулем со встроенным картридером.
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Работать все это будет на Marlin, тем более нашлась версия оптимизированная под лазер.
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

Данная прошивка настроена на управление лазером СО2 через выход на вентилятор и на нем присутствует 12 вольт. Прямое подключение моего драйвера сразу вывело бы его из строя, так как входной уровень TTL на нем 5 вольт.


Пришлось немного подредактировать прошивку, переместив выход управления лазером на 5 пин.


Активировал автозапуск при появлении карты в картридере, выставил рабочее поле и остальное по мелочи.


После заливки прошивки нужно настроить ток шаговых двигателей, для этого в принципе достаточно тонкой отвертки и пальца на радиаторе драйвера. После включения двигатели встают на удержание и вращением подстроечного резистора на драйвере добиваемся что бы радиатор был горячим, но не обжигающим кожу.


Файлы для управляющей программы удобно готовить с помощью Inkscape и вот этого плагина. http://jtechphotonics.com/?page_id=2012


На этом обзор можно и завершить, на этой стадии уже можно что то начать резать или гравировать, но лучше потратить еще немного сил и времени что бы привести все это в более менее нормальный вид.


В первую очередь нужно убрать болтающиеся провода, для этого лучше всего использовать гибкий кабельный канал.


Конструкция видна на фото достаточно хорошо.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

Алюминиевый уголок из леруа крепится на мебельные уголки оттуда же.

Все проводные соединения пропаиваем и прячем в термоусадку.


Для удобства работы нужно установить концевые выключатели, можно ограничится двумя, но лучше на оба крайних положения осей.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

Крепление придумываем по месту, мне попались очень мелкие кнопки и оказалось что их проще всего приклеить к площадке из оргстекла.

а уже ее закрепить в удобном месте

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

В процессе работы лазера выделяются вредные вещества и их необходимо удалять из помещения, для этого нужен корпус и система вентиляции.

По объявлению нашел фирму изготавливающую корпусную мебель и по почте отправил чертеж, через 2 дня забрал готовый корпус, обошелся в 2000 рублей.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
В крышке предусмотрено смотровое окно, закрытое красным оргстеклом для защиты от отраженного излучения.
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Электронику убираем в подходящий корпус
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

В заключение немного фото с первых опытов

Фетр

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео
Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

Фанера 4мм, с подачей воздуха, 8 проходов.

Делаем лазерный резак/гравер формата А3 за один день ЧПУ, Своими руками, Лазер, Длиннопост, Копипаста, Видео

И пара коротких видео

Вот таким образом за пару сотен долларов и небольшое количество времени можно сделать одного взрослого довольным, а несколько десятков детей счастливее.

Все эти поделки из фетра используются для изготовления учебных материалов для маленьких детей с отклонениями в развитии и достаются им совершенно бесплатно.


Всем спасибо за внимание.


Файл Excel с активными сылками  https://www.dropbox.com/s/hmawee34l19aaae/LaserCut_price.xls...

Схема деталей https://www.dropbox.com/s/as5ag44rqd3rgvu/LaserCut.cdr?dl

Версия Marlin оптимизированная под лазер https://github.com/timschmidt/buildlog-lasercutter-marlin

Плагин для Inkscape http://jtechphotonics.com/?page_id=2012

Корпус для контроллера http://www.gainta.com/g758v.html


Ссылка на первоисточник. https://mysku.ru/blog/aliexpress/40000.html#


Всем спасибо, очень надеюсь что вам понравится статья так-же как и мне.

Баянометр молчал.

Показать полностью 21 2
1408

Самодельный ЧПУ фрезер

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

После публикации статьи о самодельном режущем плоттере, многие просили рассказать о постройке бюджетного ЧПУ фрезерного станка на котором были изготовлены детали вышеупомянутого плоттера.

Многие боятся сложностей связанных с постройкой самодельного ЧПУ станка. Это является основным тормозом который всех  останавливает. А ведь данное устройство можно собрать не вкладывая огромные суммы денег. Эта статья в первую очередь для людей, которые хотят сделать что-то подобное, но боятся начинать. Я постараюсь максимально подробно рассказать о нюансах, которые вас ждут. В одной статье мы пройдем весь путь от создания станка до изготовления первых деталей на этом станке.

Сразу предупреждаю, статья очень длинная, но я надеюсь кому-то будет интересна.

Перед сборкой необходимо посетить разборку и собрать некоторые комплектующие. Нас интересуют детали от матричного принтера EPSON. Из принтера нам понадобятся направляющие валы 4 штуки длинной 450 мм. и 14 мм. диаметром и шаговые двигатели EM-181 в количестве 3 штук. Для изготовления каркаса едем в ближайшую мебельную фабрику и заказываем раскрой ДСП.


Размеры

Стол:

100х500 2 шт.

100х420 2 шт.

420х410 1 шт.



Портал:

100х230 2 шт.

100х420 1 шт.

100х465 1 шт.


Каретка "Z"

100х215 1 шт.

95х210 1 шь.

100х50 1 шт.


Кромку наклеиваем утюгом, так дешевле.

Для тех, кто хоть раз занимался изготовлением мебели все будет просто. Размечаем отверстия и сверлим. Отверстия под конфирмат сверлятся или двойным сверлом или двумя разными сверлами 6 и 4 мм. диаметром. 4 мм. под сам шуруп и 6 под шляпку. Посадочные отверстия для подшипников и направляющих сверлятся "пером" по дереву. Хочу заметить что размеры на таких сверлах не точные, обычно они в + на  1 мм. поэтому посадочные отверстия под направляющие 14 мм. сверлятся пером на 13 мм. для подшипников 22 мм. перо пришлось протачивать чтобы подшипник не болтался.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Подшипники скольжения изготавливаем следующим образом. Идем в магазин, торгующий сантехническим оборудованием, покупаем трубу 1 метр ПВХ 25 мм. и крепеж для этой же трубы. Еще нам понадобится болты и гайки.

Режем трубу на отрезки 95 мм и запрессовываем при помощи тисков медно-графитовые втулки от печатной каретки принтера EPSON.

Важно! резать трубу надо ровно, иначе подшипники становятся криво и начинают подклинивать (О том как регулировать расскажу позже) После того как запрессовали втулки, на трубу надеваем пластиковый крепеж и наш узел принимает следующий вид.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

На этом этапе, мы можем собирать стол (основу нашего станка) Для сборки используем мебельный конфирмат. Далее таким же образом собираем портал и монтируем всю конструкцию воедино. Далее таким же образом собираем портал

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

И вот мы уже приближаемся к нашей цели. На данном этапе вы, скорее всего, столкнетесь с проблемой подклинивания подвижных узлов ближе к крайним точкам. Все дело в том, что как бы вы не старались просверлить все отверстия точно у вас этого не выйдет. Я решал эту проблему следующим образом: Брал наждачную бумагу средней зернистости, скручивал в рулон и растачивал просверленные отверстия для направляющих. После, из жести изготавливаю клинья и запрессовываю их с нужной стороны. Для того чтобы определить с какой стороны ставить клин, берем маркер, рисуем кольцо вокруг направляющего вала с обоих сторон. При движении, в местах трения маркер будет затираться.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

В качестве ходовых винтов были использованы строительные шпильки М8 для оси Х и У для оси Z шпилька М6 Шпильки с двигателем соединяются при помощи заказанных у токаря жестких муфт. Для ровного соединения муфты со шпилькой я использовал ФУМ ленту, она же выполняла роль некого демпфера. Собранная конструкция просверливалась сбоку, И вставляется стопор предотвращающий раскручивание. ВАЖНО! нельзя закручивать резьбовые соединения до упора, их перекашивает. (Я рекомендую приобрести готовые муфты, стоят они 1-2$ не дорого и работать будет лучше)

Далее изготавливаем ось Z нам понадобится комплект мебельных направляющих и заказанная у токаря ходовая гайка. Выглядит все это следующим образом.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Двигатель оси Z крепим на стойках чтобы не мешала муфта.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

В собранном виде все это выглядит так.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

В качестве шпинделя был использован ручной гравер RIOBY мощностью 150 Ватт. Для крепления был использован строительный уголок.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Ходовые гайки осей X и Y заказывались у токаря и крепятся на строительные уголки, выглядят все это следующим образом (гайку лучше делать из бронзы или капролона)

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост
Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Все болтовые соединения имеют небольшую свободу для регулировки перед окончательной затяжкой. Это поможет избежать подклинивания. Главная задача при изготовлении этого узла избежать заедания при крайних положениях. Собираем узел, болты не затягиваем, перемещаем в крайнее положение, необходимо убедится, что шпилька вращается свободно, затягиваем болты. Если после затяжки шпилька вращается туго, ослабляем болты, определяем причину подклинивания, при необходимости используем проставки и затягиваем все обратно. На этом механические работы заканчиваются.

Шпильки на противоположной стороне от двигателя закрепляются в подшипниках, перед установкой необходимо прикрепить упор для подшипника. Изготавливаем упор из строительной шайбы.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Важный нюанс, подшипники на шпильку устанавливаем на подложку из жести, ее нужно обернуть вокруг шпильки, поверх насаживаем подшипник и зажимаем с обоих сторон гайками. Стоит обратить внимание, что гайки следует зажимать не сильно, в противном случае шпильку выгнет дугой. Гайки затягиваются так чтобы не было люфта, после фиксируются клеем.

Для крепления заготовок в столе сверлим отверстия и с нижней стороны вставляем шип-гайку. Собственно на фотографии все видно.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Далее нам предстоит размещение концевых выключателей (лимиты рабочего поля) подключение и настройка электроники. Изначально планировалось собирать электронику самостоятельно, но изучив схемы, стоимость комплектующих и необходимое время на изготовление плат было принято решение покупать готовое. Изучив предложения в интернете, сравнив цены были приобретены:

интерфейсная плата с опторазвязкой BL-MACH-V1.1 $ 5.03

драйверы шаговых двигателей BL-TB6560-V2.0 $ 4.84 за 1 штуку

Начнем с доработки двигателей. Двигатели EM-181 униполярные, это значит, что они имеют 4 обмотки соединенные определенным образом. Драйверы, которые мы используем, работают с биполярными двигателями, в которых 2 обмотки. Откручиваем 4 болта и снимаем заднюю крышку двигателя. Необходимо перерезать дорожку в обозначенном месте. Контакты обмотки 1 обозначены буквами "А" обмотки 2 буквами "В"

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Подробно описывать подключение всей электроники смысла нет, просто покажу фотографии из которых все предельно понятно. Одно только хочу заметить, что концевики не будут работать пока к плате опторазвязи кроме 5V от USB не будет подключено 12V. не знаю почему но нигде в описании я этого не нашел и долго не мог понять почему MACH не запускался.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

В качестве кабелеукладчика в автомагазине были приобретена пластиковая гофра диаметром около 10 мм. Кабель канал сделан из алюминиевого уголка.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

При пробных прогонах станка были неверно настроены драйверы, а точнее ток был выставлен на 3 а. что не понравилось двигателям и через 20 минут из них пошел дым. Для того чтобы это больше не повторилось, ток был ограничен на уровне 1.2 а. и были установлены радиаторы и вентиляторы охлаждения. (Позже в процессе эксплуатации выяснилось, что двигатели разогреваются сильно на малой подаче, при правильно выставленном значении тока и подаче в 10-15 мм/с. двигатели греются не сильно)

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Электронику упаковываем в симпатичный корпус, нашел случайно на рынке, стоил 4$ подошел идеально.

Подробно и с картинками о настройке драйверов можно прочитать здесь.


НАСТРОЙКА MACH3

Теперь пара слов о настройке программы управления MACH3.


В тонкости вдаваться не буду, опишу необходимый минимум, как заставить моторы вращаться в нужную сторону и на нужное расстояние. Скачиваем и устанавливаем программу mach3.


Установка порта:

В меню "config"(«Конфигурации») выбираем "Port and Pins" (Порты и Пины) ставим галку на нужный порт (адрес физического LPT порта 0х378)

Частоту ядра выбираем 25000Hz чтобы разогнать станок на нормальную скорость, на драйверах устанавливаем делитель 1:8


Настройка пинов управления двигателями:

Выберите вкладку "Motor Outputs"(«Выходы двигателей») Ставим галочки напротив осей X,Y,Z. Тем самым мы делаем их активными. Смотрим, к каким портам платы опторазвязки подключены наши драйверы и вписываем эти номера в поля "Step" (шаг) и "Dir" (направление) галочки "Step low active" отвечают за реверс вращения двигателей "step low active" шаг двигателя при положительном или отрицательном импульсе.


Концевые выключатели и кнопка экстренной остановки:

Концевики установленные на осях работают как индикатор достижения крайнего положения рабочего поля. Это предотвращает поломку механики. При срабатывании выключателя в процессе работы станок просто остановится.

В данном случае ось "X" подключена к 13 порту "Y" к 12 порту "Z" к 11 порту платы опторазвязки.

Кнопка E stop подключена к 15 порту и срабатывает при замыкании.

Теперь один очень важный момент. Даже если драйверы подключены правильно и пины управления подключены без ошибок двигатели не будут вращаться без команды включения. Переходим на вкладку ''output signale'' и ставим, галочки напротив "enable'' номер порта прописываем тот, к которому подключен контакт ''EN-'' теоретически их можно подключить на один порт, но я все 3 драйвера подключен на порты 14-16-17

Вот и все, мы закончили настройки. Остался один маленький штрих. Ходовые гайки у нас без компенсации люфтов, и убрать их в таком исполнении убрать тяжело. Разработчики программы позаботились об этом и нам нужно всего лишь включить функцию компенсации и задать их величину. В меню "config"(«Конфигурации») выбираем "Backlash" Ставим галочку включить и прописываем значения для каждой оси.


К сожалению не все поместилось в одной статье, по этому более подробно о настройке mach3 и создании управляющей программы в ArtCAM вы можете прочитать здесь (вордовский документ).


После того как мы все настроили, включаем шпиндель (в данном случае гравер), нажимаем кнопу "Cycle Start" и идем пить кофе.

Есть один важный момент. Фанера может быть кривая или при фиксации к столу ее может слегка выгнуть. На большой площади этот перепад может быть до 1мм. Станочек не сильно мощный и фрезы тонкие. Глубина обработки у нас выставлена 1мм за проход, а при изгибе фанеры заглубление может оказаться 1.5-2 мм. фреза начнет гореть или даже может сломаться. Поэтому я прогоняю фрезу над заготовкой и смотрю максимальную высоту и при обработке учитываю эту погрешность.


После того как станок закончит свою работу наслаждаемся результатами :)

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост
Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

После настройки станка и пробных прогонов пришлось выполнить заказ жены, так сказать компенсация за шум и пыль)) Собственно вот такая рамка для детской фотографии моей дочери.

Самодельный ЧПУ фрезер ЧПУ, Cnc, Самоделки, Длиннопост

Напоследок небольшое видео работы станка.

А так я резал метровые детали для ДВС тренера


Под видео вы найдете некоторые комплектующие которые я покупал для постройки.


Спасибо всем за внимание, я надеюсь эта статья поможет новичкам, вдохновит их и поможет творчески развиваться.

Показать полностью 19
1696

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года.

Привет пикабушникам и любителям чпу-ой тематики , с наступившим Вас Новым Годом. В прошлом посте обещал сделать небольшую подборку изделий, который мы делаем на ЧПУ и на чём можно заработать, вот сейчас и подобью итоги года. Работать начали мы с марта прошлого года, работаем двое с напарником, помещение небольшое около 60 кв. Из оборудования : сам станок ЧПУ , пару шлиф машинок , ручной фрезер , шурики , компрессор , торцевая пила и так по мелочи, в общем небольшая такая мастерская. По каждому изделию постараюсь указать плюсы и минусы с которыми столкнулись в производстве.


Открывает наш топ 7-ое место - стульчики из фанеры.

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Сделали мы три модели и на этому успокоились. Всем нравится, все охают, но по заказам пока не густо. Из минусов , изделие дорогое от 2500р. , дешевле делать не интересно , в производстве тоже не самые простые, для каждого в начале делали масштабную модель.

Дальше пробовали делать разные шкатулки, часы , подставочки . Всё ушло на подарки и партнёрам на рекламу.

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Плюсы : все изделия довольно простые , либо гравировка либо обработка по средней линии. В начале хватает 2-3 фрез . Попробовали свои силы в работе с эпоксидкой, материал интересный , но нужно руку набивать. Из минусов - на таком далеко не уедешь )))

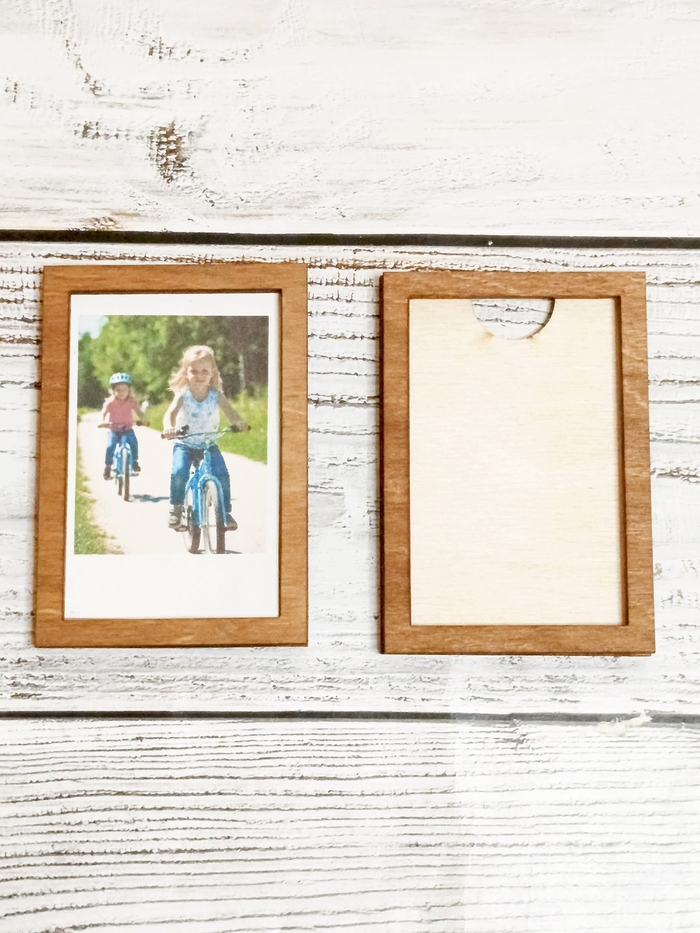

Пятое место - декоративные изделия из фанеры , полки , панели , подставки и т.д.

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Плюсы: интересно такое делать , цену можно ставить нормальную по скольку мало кто может предложить подобное. Минусы : постоянный запас фанеры на все случаи жизни, часто нужно потратить не мало времени на разработку пилотной модели .

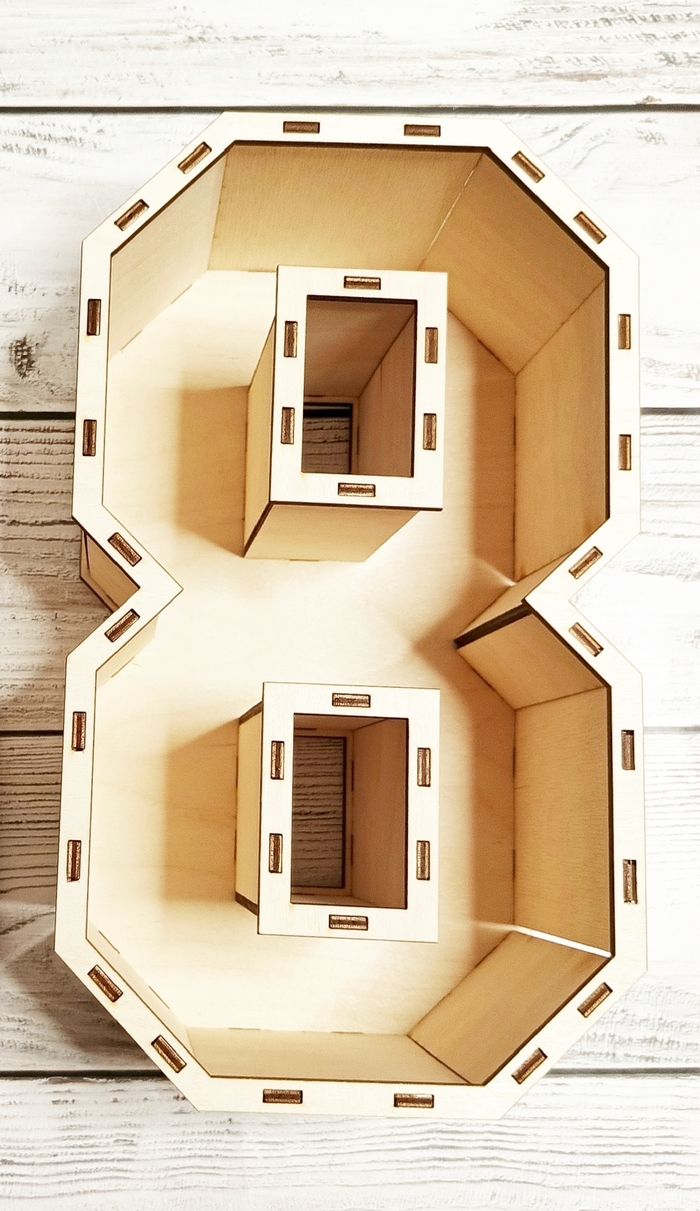

Четвертое - снова фанера , на этот раз разные органайзеры , под косметику , газеты и другую мелочь

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Как ни странно , но в интернет магазине это топовые позиции )) Простые, не дорогие, лёгкие в производстве, единственное что бесит - когда фанера разная по толщине идёт, тогда начинаются пляски со шлифовкой. Конечно ассортимент нужно расширять, пока просто времени нету .

Третье место -  доски для баров , под стопки , кофе и т.д. (дерево) . Возможно это только для нашего региона актуально, но заказывают от 10 до 50 шт. Как небольшие кафе так и крупные сетевые бары.

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Плюсы - максимальная простота в изготовлении , можно и одной фрезой всё резать, главное чтобы острая была. Минусы - это дерево , а с ним уже совсем другая работа, нужно чтобы сухое было и не сильно дорогое, и всегда в наличии.

Номер два - органайзеры для телефонов , ручек , канцелярии . Может нам просто повезло но партии на 140 шт перед НГ хватило на два месяца довольно плотной работы.

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

По сути все изделия довольно простые и не затейливые , фрезеруются довольно просто , набор фрез и знаний нужен минимальный ( пока не начинается резка щита 40мм) . Минусы : рутина убивает , когда пару недель одно и то же, аналогично предыдущим изделиям - материал . Огромный плюс цена - в 2-3 раза дороже материала.

Первое место - криволинейный раскрой фанеры , дсп , мдф , дерева и т.д. Именно на таких заказах проще всего в начале заработать . Заготовку привезли , вырезал , отдал , всё больше тебя ничего не интересует. Иногда конечно вырезал и покрасил, тоже ничего сложного просто уже дороже

Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ
Кто как зарабатывает на станке с ЧПУ . Мой небольшой топ прошлого года. ЧПУ, Длиннопост, Бизнес, Топ

Плюсы : минимальное наличие фрез , меньше проблем с постоянным наличием материалу , быстрота исполнения заказов, проще говоря это быстрые деньги для станка ЧПУ , главное найти клиентом . Минусы : рутина , знание режимов резки для большого количество материалов .

Вроде все,пошёл я чай пить...

Возможно что-то упустил , пишите, отвечу с удовольствием. Повторюсь это топ за неполных 9-месяцев работы , возможно в этом году немного сузим направления работы и займем определённую нишу. Довольно сложно что-то прогнозировать когда каждый день учишся и делаешь что-то новое .Всем спасибо за внимание , ещё раз с Новым годом .

Показать полностью 24
1317

Пустотелые колонны - как это сделано .

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

В продолжении поста про возможности станка ЧПУ с поворотной осью , небольшой отчё о фрезеровке пустотелых колонн.

Начинается всё вот с такой цилиндрической заготовки

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Дальше нарезаем на ней обычную витую колонну . Все расчёты и управляющую программу готовил в Aspire.

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Теперь по той же траектории , но с небольшим отступом от краёв пускаем прорезную фрезу . Режет она до середины колонны в несколько проходов .

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Наверное немного сумбурно , тогда другой пример . Только тут фреза побольше и первым делом фрезеруем к центру колонны

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Фрезеровка идёт в несколько проходов , чтобы не угробить фрезу и деталь .

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Дальше использовал совсем не острую фрезу , как результат нагар и пару часов шлифовки

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Ну и под конец ещё конусной прошолся .

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

После шлифовки и лака .

Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео
Пустотелые колонны - как это сделано . ЧПУ, Фрезеровка, Витые колонны, Поворотная ось, Длиннопост, Как это сделано, Видео

Ну и видео для полноты картины

Очень подробно про фрезеровку витых колонн , если кого интересуют нюансы подготовки УП .

Всем спасибо за внимание , на вопросы отвечу с удовольствием .

Показать полностью 15 2
559

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3

Ссылки на предыдущие статьи:

Часть 2: https://pikabu.ru/story/stroim_chpu_frezer_s_rabochim_polem_...

Часть 1:

https://pikabu.ru/story/stroim_chpu_frezer_s_rabochim_polem_...

Да, с последней статьи прошло больше года. Извиняюсь за такую задержку – во всем виноват диплом.

Общая схема:

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Итак, приступим. Для начала стоит разбить всю электрику на составляющие. У нас это будет:

1. ШД

2. Блок питания ШД (шаговых двигателей)

3. Драйверы ШД

4. Плата управления

5. ПК

6. Шпиндель, Частотный преобразователь

7. Автоматы


Начнем по порядку – шаговые двигатели.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

С их выбором нужно определиться еще до начала постройки станка т.к., во-первых, двигатели должны обладать достаточной мощностью для обеспечения требуемых ускорений по всем осям, с другой стороны нет смысла ставить мощные двигатели, если станок не обладает достаточной жесткостью. Сами ШД отличаются по размеру, току, индуктивности, количеству полюсов, моменту и минимальному шагу. Стандартные размеры обозначаются NEMA + число. Число в индексе показывает геометрические размеры двигателя. Стандартные размеры приведены ниже, на них можно ориентироваться при моделировании станка. Длина двигателя не отображается в названии его типоразмера.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Требуемый момент для двигателя рассчитывается в зависимости от типа и шага подачи, скорости подач, требуемых ускорений, веса подвижных частей и т.д. В интернете есть куча онлайн-калькулятором и форумов конкретно по этому вопросу.

Максимальное напряжение можно рассчитать по формуле U=1000⋅√L, где U – максимальное напряжение, L – индуктивность в мГн (миллигенри). В целом, чем выше напряжение, тем стабильнее будет работа на больших оборотах. Однако, чаще ограничение на напряжение накладывают не сами двигатели, а их драйверы, но об этом позже.

Так же двигатели отличаются по углу поворота на шаг. Обычно, это 1.8 градуса (или 200 шагов на оборот). Этот параметр следует учитывать при настройке ПО.

Я лично для себя выбрал двигатели NEMA 23, длина двигателя 112 мм., ток – 3A., момент 30 кгс*см.


Блок питания

С двигателями, вроде, разобрались. Теперь для них нужен блок питания. Тут все просто – считаем суммарный ток ШД и под них подбираем мощность блока питания. Как я уже писал выше, чем выше напряжение, тем лучше работа на больших оборотах, но сильно поднимать не получится из-за драйверов ШД. У меня блок питания на 12.5 А, 48 V. На блоках питания обычно есть подстроечный резистор, которым можно менять напряжение в диапазоне +-5-10 V. На данный момент станок работает на 45 V. Очень рекомендую брать запас в мощности 10-15%, потому что китайцы очень любят завышать мощность. Так же, рекомендую при покупке бюджетного БП сразу разобрать его и убедиться в том, что все схемы плотно прижаты к радиаторам. У меня она была не до конца прижата.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Драйверы.

Вот тут есть, где развернуться. Сначала я заказал одни из самых дешевых – TB6600. В принципе, многие на них собирают станки и ничего плохого сказать не могу, но попробовав как работает станок на хороших драйверах, возвращаться к этим уже не хочется.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Так же эти драйверы штампуют на каждом втором заводе в Китае. С одной стороны, это хорошо отражается на цене, с другой – качество может очень сильно отличаться. В процессе эксплуатации один из драйверов (на оси Z) сгорел и испортил заготовку. Далее был куплен TB6560 исключительно чтобы доделать заказ, но он сгорел буквально через 30 секунд, хотя был выставлен на 3 A. После этого я взял Leadshine DM542 и в этот момент я понял, насколько четко может работать мой станок. Во-первых, двигатель стал работать намного тише, а главное - при том же токе гораздо лучше фиксируются шаги. Т.е. если на T6600 я могу при поданном напряжении провернуть винт ШВП, то при использовании этого драйвера сделать это практически невозможно (я все же смог провернуть на один шаг за муфту, но для этого реально нужно прилагать серьезные усилия). Так же, двигатели меньше греются. Старшие версии имеют возможность подключение через rj45 к ПК для более тонкой настройки ШД.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

При работе TB6600 температура около 50 С, DM542 – 35-40 C. Ну и конечно разница в цене этих драйверов: TB6600 – около 700 р, Leadshine – около 2500-3500 р. На самом деле, на мой взгляд, имеет смысл собрать сначала на TB6600, потому что есть ненулевой шанс что-то перепутать и сжечь драйвер. Выше я писал, что станок работает на напряжении 45 вольт и что сгорел один из драйверов. Улавливаете связь? На TB6600 было заявлена поддержка напряжения до 50 вольт, но на 48 один из них испустил дух, поэтому так же советую занизить напряжения питания до 40-45 вольт при использовании этих драйверов.


Плата управления или плата опторазвязки. Основная ее задача в том, чтобы передать сигнал от ПК на драйверы и частотный преобразователь и передать сигналы с концевых выключателей на ПК. Так же она гальванически развязывает цепь драйверов ШД и концевиков с ПК. принципиально бывают трех видов – с приемом сигнал с LPT порта, с USB и со специальной платы, которая ставится в PCI-E порт и работает с NCStudio. У меня работает одна из самых дешевых плат с передачей сигнала через LPT порт. Брал ее исключительно из-за возможности управления 5 драйверами т.к. 4 у меня используются для передвижения по трем осям и еще планируется поворотная ось (как потом оказалось, пятая ось тут немного урезана, поэтому плату в ближайшее время заменю).

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Ничего хорошего про нее сказать не могу. Во-первых, сам LPT довольно чувствителен к помехам, во-вторых сейчас сложно найти материнскую плату с LPT, а внешние не всегда работают корректно. Но ее большой плюс – это цена около 500р.

Наиболее продвинутой и приближенной по точности, надежности и плавности управления считается плата StepMaster ver 2.5, но и цена на нее соответствующая – 7500, если брать у производителя. Я, поскольку планирую использование станка в коммерческих целях, буду переходить именно на нее.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

ПК.


Основное требование – стабильная работа. Если плата управления работает через LPT, то хорошо, если порт будет на материнке. Если нет, то придется покупать PCI-E -> LPT. У меня работает без проблем, но потенциально чем больше компонентов, тем выше шанс отказа.


Шпиндель и частотный преобразователь.


Обычно продаются в комплекте. Бывают на 800, 1500 и 2200 Ватт. У меня стоит на 2200, но для обработки древесины, на мой взгляд, хватит и 1500. При работе станка потребление частотника редко переваливает за 500 Ватт. Шпиндели бывают жидкостного и воздушного охлаждения. Я себе брал жидкостного т.к. показалось это более технологично, к тому же, они тише. До этого разговор шел про бесколлекторный шпиндель, но бывают еще и коллекторные. Неплохой вариант, если планируется небольшой станок для домашней мастерской или гаража, но чувствителен к грязи, имеет гораздо меньший ресурс и более шумный.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 3 ЧПУ, Фрезеровка, Станок, Деревообработка, Своими руками, Длиннопост

Защитные автоматы: у меня стоит по автомату на

• ПК

• помпу охлаждения

• драйверы ШД и частотник.

Так же установлен вводной автомат. Драйверы и частотник объединены т.к. если будет проблема в частотнике, то я предпочитаю, чтобы выбило автом и ШД так же остановились, то же самое и в обратную сторону. Еще неплохо бы устновить рел напряжения, а еще лучше стабилизатор, особенно если в сети наблюдаются скачки напряжения.


Теперь по сумме:

ШД – 4 х 2 500 = 10 000

Драйверы – 4 х 3 000 = 12 000

Плата управления – 7 500

Блок питания – 2 500

Шпиндель + Частотный преобразователь – 26 000

Автоматы, провода – 5 000

ПК – 15 000

ИТОГО 80 000, хотя по факту траты перевалили за 100к уже

Всем спасибо за внимание. Если есть вопросы, буду рад ответить.

Показать полностью 9
868

Мой первый станок с ЧПУ .

Всем привет, давно постов про ЧПУ у меня не было , всё просто , ушёл с работы и начал собирать свой станок . Вот сегодня как раз хочу рассказать , что у меня получилось .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Началось всё с покупки механических комплектующих , направляющие , винты ШВП , гайки , муфты , кронштейны и т.д.

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Опорные подшипники BK-17 и BF-17

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Кронштейны для гаек винта ШВП , заказывали их по месту и дешевле и качественней .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Муфты - соединение вала мотора и финта ШВП .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Жирная хивиновскай каретка HGW-20

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Дальше собрал всю электронику в кучу : плата управления , датчики , драйвера , моторы , блоки питания .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Шаговые моторы Nema 34 ( 86 кг*см)

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Плата управление Kflop, диковинный зверь , мало кто знает , ещё меньше с ней работает , но одна из лучших в своей нише .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Пока я собирал механику и электронику в кучу , на заводе валялся метал для будущего станка и ждал пока его обработают для нормальной сборки , выровняют базовые поверхности на станине и основаниях портала .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Собрали на конец то всё в кучу и начали сборку , да знаю слишком слабый портал , смотрите дальше всё поправили ))))

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Станок изначально планировался с четвертой поворотной осью , вот мой набор для неё . Докинул бы больше фоток , но лимит не позволяет .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Дальше собрал всю электронику на столе и проверил работоспособность всех компонентов .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Шпиндель 2,2 кВт , воздушное охлаждение .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Собрали все оси и шкаф , также начали переделывать портал .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Шкаф со всеми мозгами .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Прошёл Новый Год и все праздники , а мы собрали поворотную ось .

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

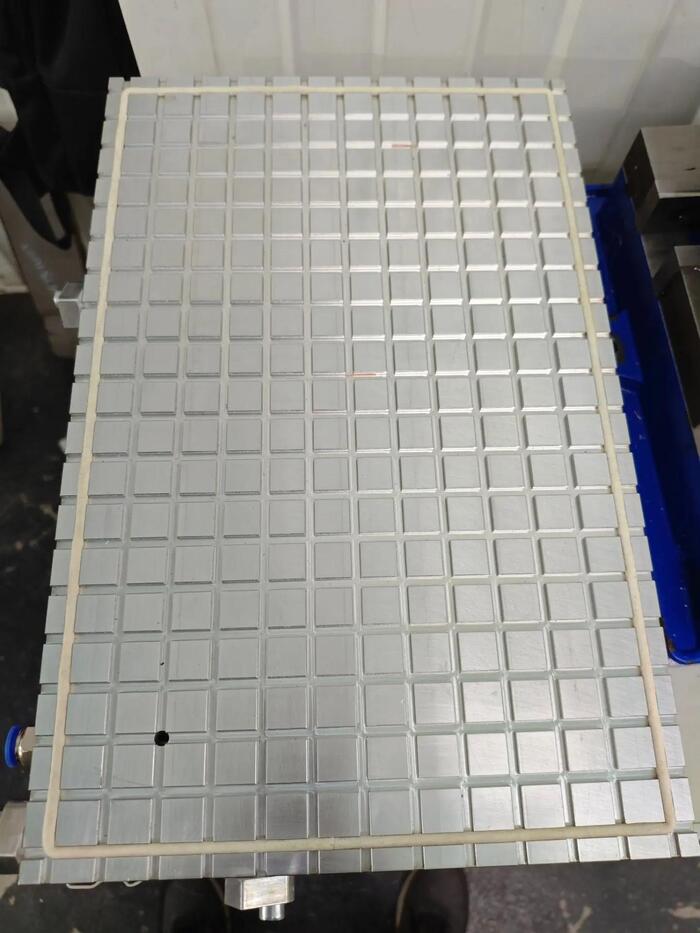

А сегодня закончили вакуумный стол

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет
Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Вот такой зверь в результате получился , да есть косяки местами , сейчас бы поменял конструкцию , но первый блин как говорится )))

Мой первый станок с ЧПУ . ЧПУ, Длиннопост, Сборка станка, Как это сделано, Фотоотчет

Видео , касательно сборки много , вот три основных

Обзор механики - https://youtu.be/5Zf1CKcccMg

Обзор электроники - https://youtu.be/00DJ4RhQbVU

Обзор металла - https://youtu.be/TOUXl91xYPQ


Есть вопросы , пишите , с удовольствие отвечу . Всем спасибо за внимание !

Показать полностью 23
2379

Я оператор станка с ЧПУ 80-ого разряда!

Среди токарей ходит такая байка:

- Принесли токарю старую деталь погнутую и помятую. Делай мол по образцу. Он сделал, выточил. Затем берёт здоровенную кувалду и бьет по детали. Она гнется и мнётся. К нему подходят и спрашивают что ты наделал? А он: '‘Так по образцу же делал, как и сказали’'.


Со мной буквально вчера произошла такая же ситуация. Но тут меня не предупредили!;)

Работаю на малом частном предприятии оператором токарного станка с ЧПУ.

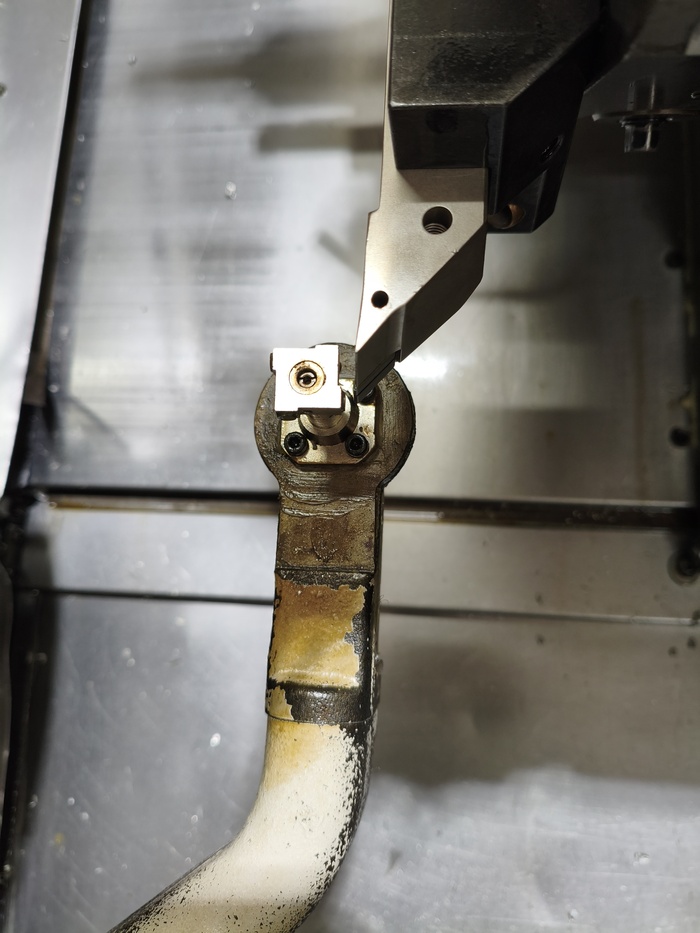

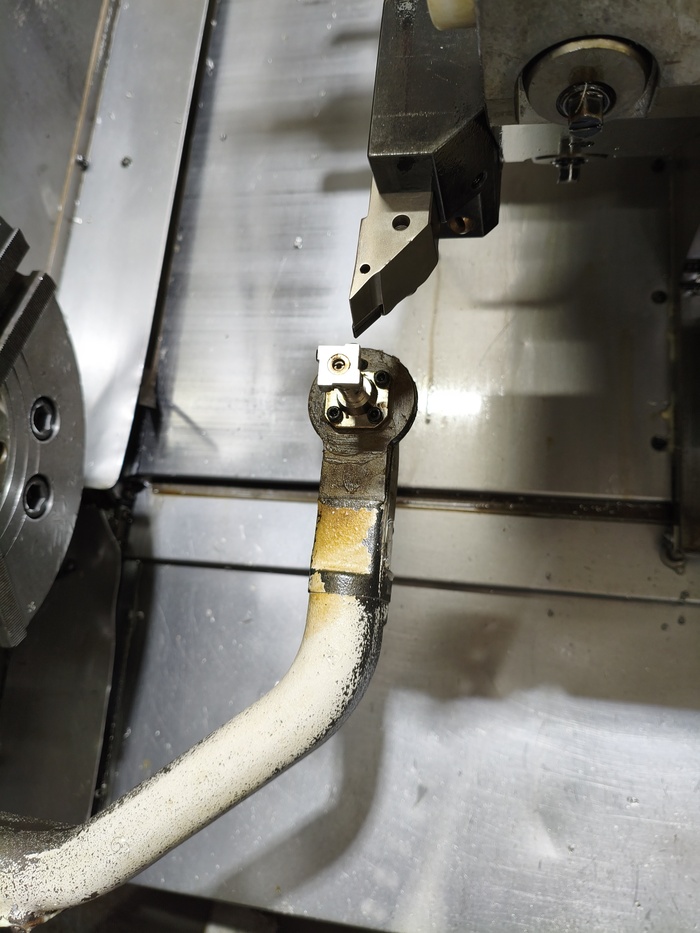

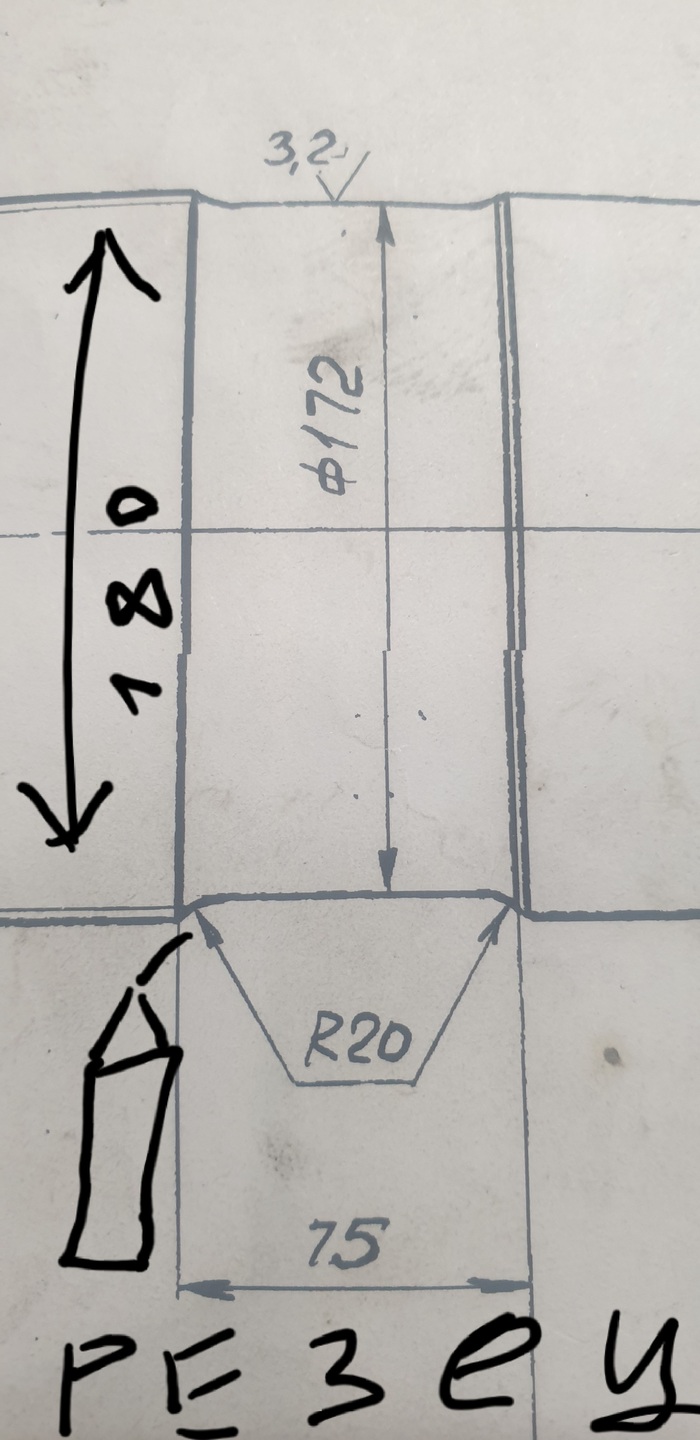

Прихожу значит на работу и вижу на станке лежит вот такая деталь и под ней записка «Сделай по этому образцу». Подробностей в записке не было. Чертежа разумеется тоже не было.

Я оператор станка с ЧПУ 80-ого разряда! Техзадание, Детали, Станок, ЧПУ, Длиннопост

Говно вопрос, беру и делаю.

Я оператор станка с ЧПУ 80-ого разряда! Техзадание, Детали, Станок, ЧПУ, Длиннопост

Пришёл значит директор, покрутил, повертел деталь в руках и кааак заржёт!))

Оказалось, что это освобождение в центре на образце детали - это износ, а не технологическая составляющая детали.))

Ну а я чо, я ж не знал, надо было сразу говорить. Потом долго ржали еще.

Я оператор станка с ЧПУ 80-ого разряда! Техзадание, Детали, Станок, ЧПУ, Длиннопост
Эта история произошла со мной вчера. Всё. Я не виноват))
Я оператор станка с ЧПУ 80-ого разряда! Техзадание, Детали, Станок, ЧПУ, Длиннопост

(с)PEREGRUZ

Показать полностью 3
774

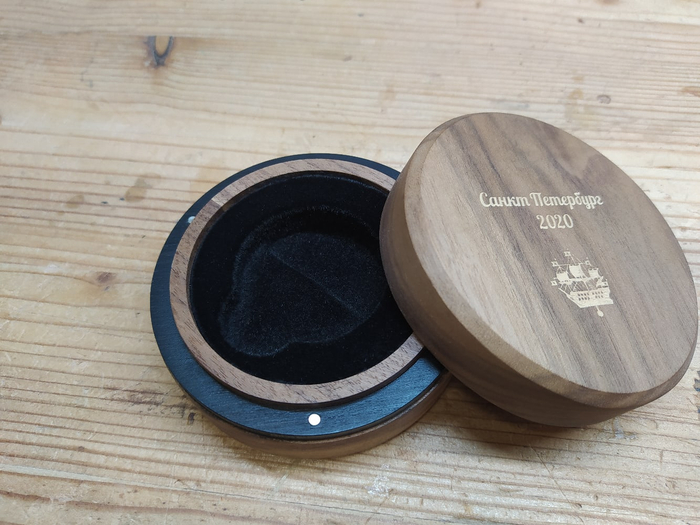

Шкатулка которая дождалась своего станка

Одна из тех работ , которая поселяется в голове , засыпает и просыпается с тобой и ждёт своего времени чтобы воплотиться в жизнь ...

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

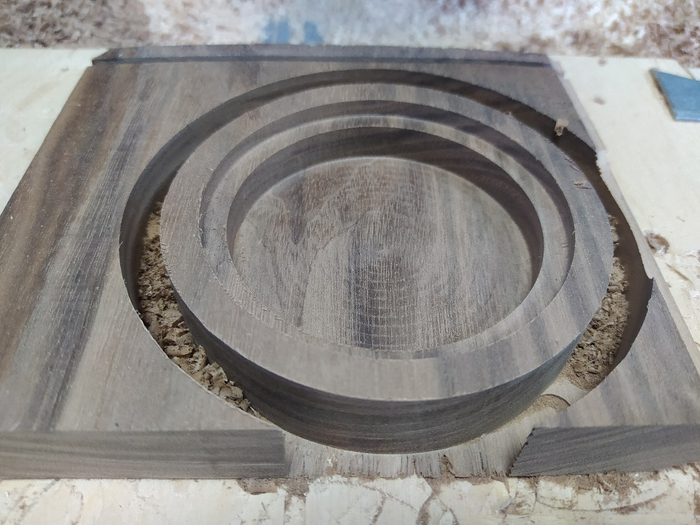

Начинал я её фрезеровать ещё на прошлой работе , просто как тестовое изделие чтобы проверить работу нового станка и свои знания .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

В начале черновая обработка , просто из куба делаем цилиндр - основа так сказать для работы на поворотной оси .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

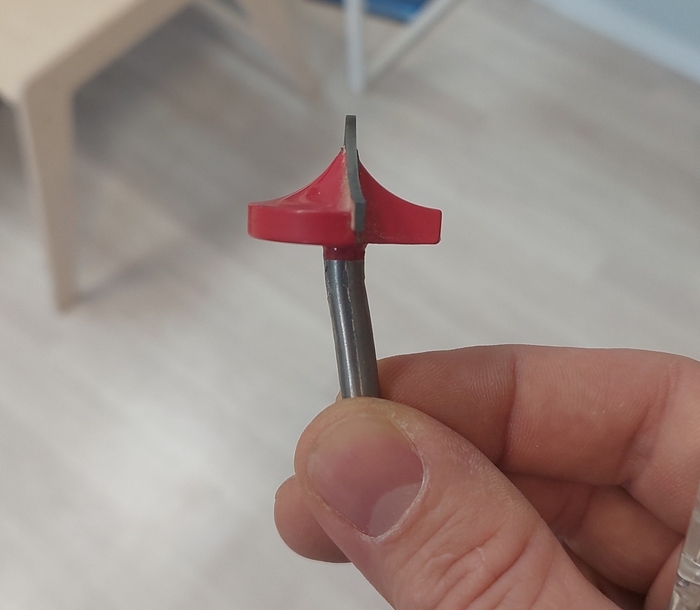

Дальше берём вот такую кроху , с кончиком диаметром 1мм и запускаем чистовую обработку . Идём пить чай , есть печеньки ,фильм смотреть , по скольку процесс не быстрый .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Спустя часик заглянул пыль продуть и на фрезеровку глянуть

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Ещё пару часов  .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Отрезаем нашу заготовку от общего куска , да между гайкой шпинделя и заготовкой пару десятых мм

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Качество обработки отличное , ворса почти нету , ещё бы - шаг фрезы 0,1 мм )

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Перемещаемся на обычный станок и убираем всё лишнее

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео
Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

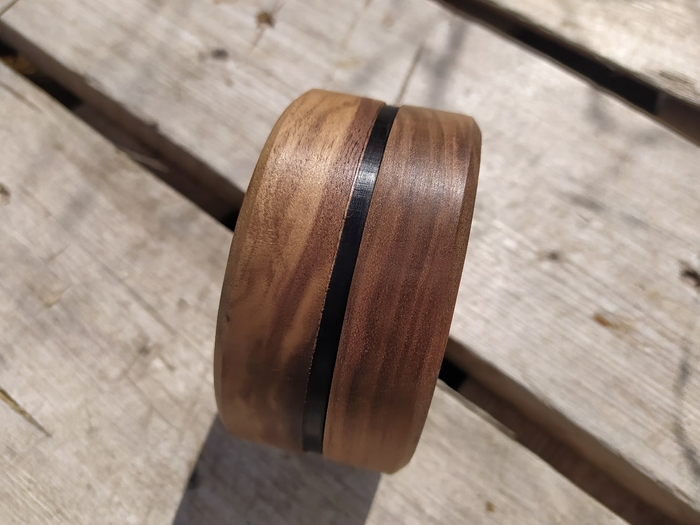

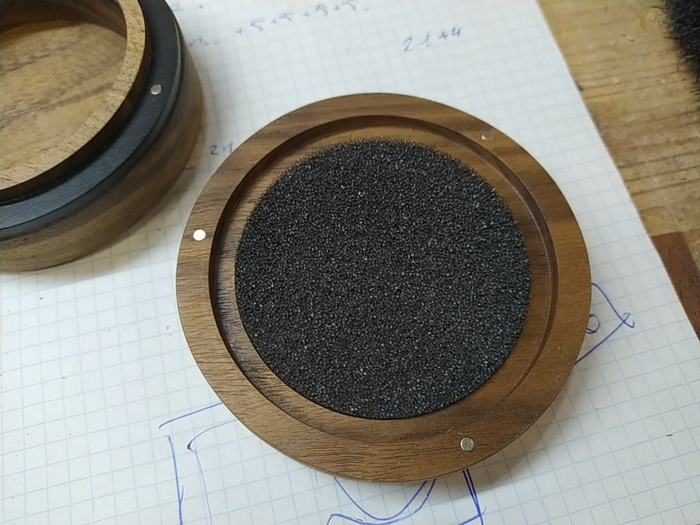

После небольшой шлифовки получили вот такую основу .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео
Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Вскоре пришлось уйти с работы , начать строить свой станок ЧПУ , делать ремонт в мастерской и вот недавно дошли руки чтобы закончить начатое , доделал я крышку. Фрезеровал уже на своём станке тоже с использованием поворотной оси .

Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео
Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео
Шкатулка которая дождалась своего станка ЧПУ, Шкатулка, Поворотная ось, Длиннопост, Фрезеровка на поворотное оси, Видео

Сразу скажу , что изделие не коммерческое , делалось для души и творческого удовлетворения . Второй такой точно делать не буду, слишком много времени занимает фрезеровка . Если есть вопросы пишите , отвечу с удовольствие .

Видео как всегда прикрепил .

Показать полностью 14 1
1338

От идеи до станка. Фрезерный станок ЧПУ своими руками.

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

Всем привет!

Как и обещал, делаю подробный пост о создании станка с ЧПУ.



Начну с самого распространенного вопроса: а зачем\что он будет делать?

Ответ на этот вопрос не такой простой: всегда есть какие-либо детали, которые нужно сделать довольно точно и нет возможности просто распечатать их на 3d принтере. Так же иногда хочется делать самому печатные платы, быстро размечать детали. Ну и конечно же на этом можно зарабатывать :) начиная от сувенирной продукции и заканчивая изготовлением деталей на заказ.


Сам процесс постройки уже затянулся на пол года, но на то были веские причины :)


Процесс проектирования и расчетов занял около 2 месяцев. Остановился на схеме портального фрезерного станка с подвижным столом, благо опыта расчета таких станков достаточно ( привет дипломной работе - рассчитывал стол фрезерного станка с длиной хода что-то около 4 метров, примерно как на фото).

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

С размерами рабочего поля определился довольно быстро: делать двери и прочую деревянную фурнитуру у меня никакого желание нет ( только металл, только хардкор).

В 80% задач габариты деталей не превышают 400х300 мм. От этого размера и был рассчитан станок.


После предварительного расчет всех передач приступил к процессу моделирования в CAD системе.

Покрутив и так и этак, остановился пока на таком решении:

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

А дальше началось самое интересное - превратить электронный вариант в осязаемый металлический.

На каждую деталь составил программу изготовления для станка ЧПУ из станочного алюминиевого профиля ( почему не стоит делать станки из профиля и в чем подводные камни - нужно делать отдельный пост с наглядными видео. А моое отношение к станкам из профиля хорошо отражает фото ниже ^____^ )

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

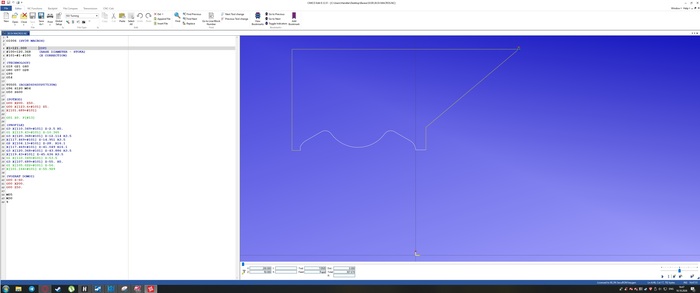

Готовые программы для изготовления деталей выглядят примерно так:

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
Заготовки были нарезаны нужной формы на гидроабразивной резке ( можно и лобзиком, но чет влом было).

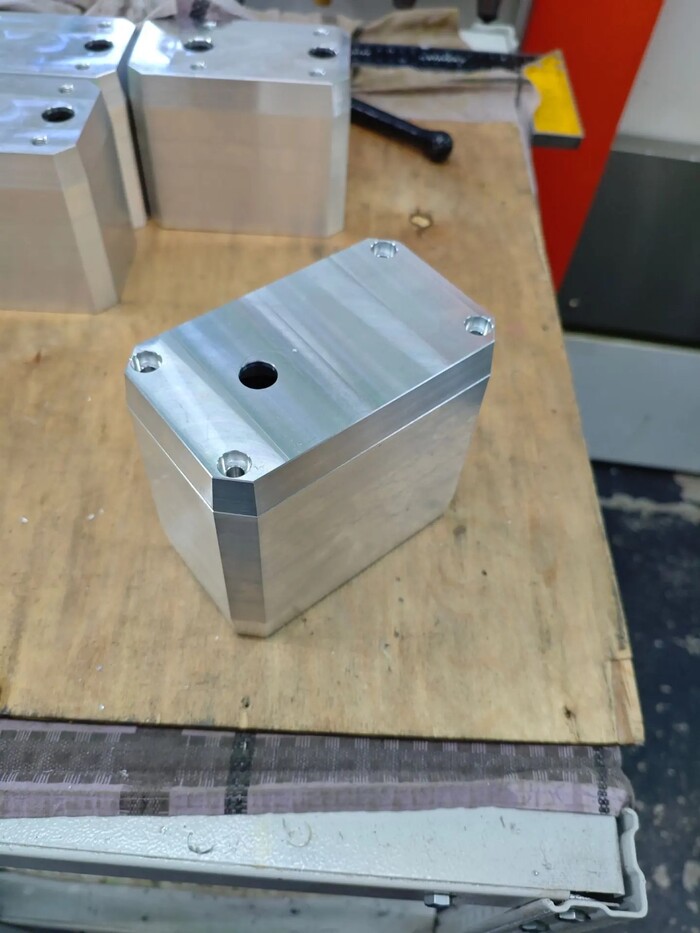

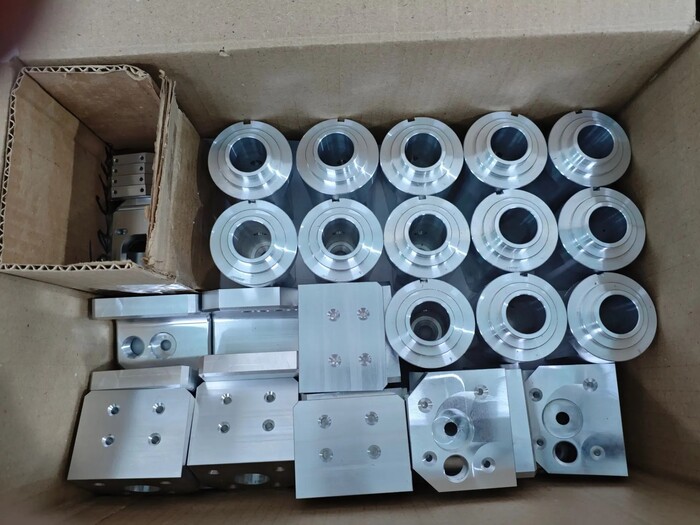

Сам процесс *вырезания* из металлической болванке того, что начертил ранее магическим образом чарует. Можно стоять и смотреть как летит стружка буквально часами...

Немного фоток самого процесса:

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

По поводу стружки: ее много. нет, ее даже ОЧЕНЬ МНОГО. Боевой пылесос забивался буквально за день :) ох, сколько взрыв-пактов я бы сделал из этой стружки в детстве

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

Дальше шла самая ответственная часть - сборка. Скажу сразу, без друзей и матерных слов не обошлось, спасибо @mankxD за непосредственное участие в нарезание резьб :) ну и конечно что же Маше за теплый чаек на холодном складе зимой.

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

Убедился, что все собирается на ура, отдал на аннодацию детали. Остановился на черном цвете, Batman меня поймет :)

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

Ну а дальше была финальная сборка механики и пайка электроники. Думаю, электронике уделить отдельный пост, ровно как и с первым запуском станка. На данном этапе он выглядит вот так.

От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост
От идеи до станка. Фрезерный станок ЧПУ своими руками. Чпу, Станок, Интересное, Своими руками, Работа, Хобби, Технопрон, Я у мамы инженер, Длиннопост

Всем кому интересна данная тема - обращайтесь, буду рад помочь.

Будет рейтинг, буду кидать Вам всякие видосики с нюансами по эксплуатации и сборке таких машин в домашних условиях.


Всем спасибо за просмотр и хорошего дня :)

Показать полностью 19
764

ЧПУ фрезер своими руками это сложно но возможно.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

После постройки первого маленького станка, захотелось чего-то более серьезного что соответствовало моим запросам и поставленным задачам. Разработка чертежей много времени не заняла, даже с учетом того, что опыта работы с CAD программами у меня совсем не было, пришлось начинать с самых основ, но я справился. Перед тем как заняться разработкой чертежей мне нужно было от чего-то отталкиваться и я занялся поиском комплектующих чтобы знать основные размепы, тут уже кому где больше нравится покупать так как выбор сейчас огромный, вопрос лишь в цене и времени. Времени у меня было много а денег мало так что я заказал на Aliexpress готовый набор комплектующих для постройки станка с направляющими длинной 1000х600х300мм. После того как заказ был оформлен я занялся чертежами под конкретные размеры. Комплектующие стандартные и найти их размеры в интернете не составило труда. Отрисовав по чертежам модели всех элементов я приступил к компоновке 3D модели будущего ЧПУ станка.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

После того как 3D модель была готова и все размеры сошлись я получил чертежи необходимых деталей, скомпоновал и просчитал количество необходимого материала для изготовления элементов станка. Осталось найти где купить и порезать дюраль. Как оказалось купить материал относительно просто (если вы из Беларуси то советую посмотреть материал здесь) а вот для того чтобы вырезать из него нужные детали пришлось повозится. Был куплен лист дюрали Д16 толщиной 16 мм размерами 1200х550мм. и передан в другой город для обработки. Через 2 недели я получил долгожданные железки порезанные в размер и просверленными отверстиями.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

К этому времени приехали комплектующие из Китая. Обошлось конечно не без косяков но за те деньги что они стоили все очень даже не плохо. Рельсы SBR16 обработаны не очень аккуратно, по этому пришлось их торцевать чтобы они были одного размера. Для этого взял маленькую балгарку, из ДСП соорудил не хитрый столик и при помощи наждачного диска сточил концы.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост
ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

На этом этапе у нас уже есть почти все необходимое. Осталось только приобрести алюминиевый профиль сечением 60х60 и 60х30мм. а так же необходимую фурнитуру, болтики, уголки и сухари для крепления профиля. При сборке появилась одна проблема, рельсы SBR16 плохо крепятся на профиль 60х60 пришлось сделать проставку толщиной 2мм. в чертежах это было учтено так что проблем не возникло.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Тут я должен сказать что никакого оборудования у меня нет, ни станков ни дрели, пришлось выдумывать как сделать ту или иную операцию. Профиль мне привезли кусками по метру и его нужно было порезать достаточно ровно. Это в принципе можно сделать на торцовочной пиле но у меня такой к сожалению нет. Выход нашелся простой, профиль мне порезали на фирме производства пластиковых окон, сейчас их в каждом городе как грязи. Но если вы уже точно знаете какие размеры вам нужны то можете заказать профиль порезанный в размер. На фирме "соберизавод" режут профиль в размер и цена вроде весьма гуманная. Для нарезания резьбы пришлось купить набор метчиков. Нарезать резьбу в алюминии или дюрали лучше используя спирт или растительное масло, в противном случае материал налипает на инструмент и качественной резьбы у вас не получится. Машинное масло для этих целей не подходит а спирт слишком текуч и быстро испаряется, он хорошо подходит для глухих отверстий а для сквозных можно воспользоваться обычным подсолнечным маслом.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Пару слов о сверлении отверстий в торце. Ровно у вас это никогда не получится. Пришлось заказать на заводе кондуктор под конкретную задачу и диаметр инструмента. Закрепив кондуктор при помощи струбцин на детали можно достаточно точно просверлить отверстие.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Просверлив все недостающие отверстия и нарезав резьбу, можно приступить к сборке. Тут не обошлось без младшего научного сотрудника :) Мягкие игрушки это не наша тема, болты и форсовсий набор наше все.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Пока она скручивает все тяжелые железки в кучу делает самую тяжелую работу папа выполняет точную установку рельсовых направляющих при помощи цифрового штангенциркуля, его тоже пришлось купить в Китае так как кроме линейки других точных инструментов у меня не было. Что касается установки, тут все просто. Выставляем одну рельсу относительно края плиты и крепим вторую относительно первой как можно точнее, это требует много терпения и внимательности.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Спустя немного времени, собранные вместе детали уже напоминают станок. Все смотрится красиво и двигается плавно но это лишь малая часть.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Скрутив алюминиевый профиль между собой, установив рельсы и прикрутив боковины у нас получается готовая станина на которую можно устанавливать портал.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

В качестве рабочего стола был применен лист фанеры толщиной 18 мм. Так как деньги запланированные на постройку закончились покупку алюминиевого стола с "Т" пазом пришлось отложить на неопределенный срок.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

В собранном виде получается достаточно массивная конструкция для которой не в каждой квартире найдется место и  тут возникла еще одна проблема, пол не ровный а рама не обладает достаточной жесткостью. Пришлось как-то решать эту задачу и  тут на глаза мене попались регулируемые шарнирные опоры из нейлона с резиновой пяткой. с их помощью можно точно выставить станок на любой поверхности а шарнирное соединение обеспечит надежный контакт с поверхностью.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост
ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Пока я возился с механикой подъехала долгожданная посылка в которой был шпиндель  мощностью 2.2 кВт с частотным преобразователем и необходимыми трубками и набором цанг. На радостях я сразу бросил все и побежал подключать, настраивать и проверять новую игрушку. Честно, тут можно рассказывать много так как тема  большая и может потянуть на отдельный пост (кому будет интересно почитаете в конце статьи перейдя по ссылкам). А проверял все это хозяйство на кухне используя обычную воду, позже на станок будет установлен бак на 20 литров а в качестве охлаждающей жидкости в систему будет залит антифриз с дистиллированной в пропорциях 50/50. Шпиндель с водяным охлаждением, так что работает тихо. Заказывал в Китае, доставка была с Российского склада в течении семи дней. Все достаточно качественное, расстроили только цанги, некоторые кривые и биение видно на глаз.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Вскоре приехала остальная электроника. Правда в процессе сборки аппетиты выросли  и я заменил их на более дорогие комплектующие. Изначально были заказаны дешевые драйвера TB6600 но позже я заменил их на DM856 разницу в их работе вы можете посмотреть на видео в конце статьи. Шаговые двигатели с крутящим моментом 18кг. размера nema23 я купил в своем городе.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Для того чтобы все провода и шланги не болтались как попало на станок крепим заранее купленный кабельканал в который укладываем всю нашу проводку. Чтобы на станке было безопасно работать, на него нужно установить концевые датчики. В моем случае это датчики SN04-N. На станке их установлено три штуки, по одному на каждую ось. Они выполняют роль поиска ноля машинных координат и необходимы для правильной работы софт-лимитов.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Станок уже обретает законченные очертания и выглядит почти готовым но он не будет работать без блока электронного управления. Чтобы это все было компактно и выглядело как законченное устройство вся электроника собрана в металлическом ящике размерами 500х400х220  в нем прорезаем отверстия для вентиляционной решетки и вытяжного вентилятора. Примеряем компоновку всех электронных блоков на монтажной панели.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

Монтируем все это дело в ящик и подключаем все провода и разъемы.  Более подробно о сборке электрической части вы можете почитать в отдельной статье сдесь.

ЧПУ фрезер своими руками это сложно но возможно. ЧПУ, Cnc router, Самодельный ЧПУ, CNC, Mach3, Своими руками, Видео, Длиннопост

В общих чертах это все, но на самом деле все намного сложнее чем кажется и постройка заняла у меня 12 месяцев. За этот год пришлось найти сторонних исполнителей и поставщиков материала, изучить рынок доставки и особенности их работы. Пришлось набить кучу шишек и потратить деньги. Но в целом этот опыт полезен. Самое главное в самостоятельной постройке это то, что ты понимаешь как эта штука работает и если возникает какая-то проблема то ты можешь сам ее решить так как лично крутил каждый винтик и настраивал каждый параметр. Самостоятельная постройка это увлекательный но сложный процесс но как вы видите это вполне выполнимая задача.

Для тех кому хочется больше информации вы можете почитать здесь  там вы найдете чертежи и подробную информацию о настройке электронной части.


Станок закончен и успешно работает уже несколько месяцев, сейчас активно учусь на нем работать, если будет интересно свои работы и процесс могу выложить в отдельной статье.


Всем удачи и творческих успехов!

Обзор шпинделя 2.2 кВт с водяным охлаждением.

Сборка механики ЧПУ станка 1 и 2 часть.

Показать полностью 19 4
260

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1.

Для начала немного бэкграунда: я студент технического ВУЗа, специальность далека от данной темы, но кое-какие базовые знания были даже на момент начала изучения темы ЧПУ-станков. Сама идея создания ЧПУ-фрезера появилась примерно год назад. Далее несколько месяцев было проведено на различных форумах, в поисках статей и видео на YouTube. Далее в течение полугода создавал и переделывал 3D модели будущего станка. Всего к моменту первого заказа комплектующих было сделано 6 версий станка, еще 2 версии появились на этапе сборки. Тут стоит сказать, что общая концепция была выбрана уже на этапе создания второй или третьей модели и дальше версии отличались отдельными узлами.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1. ЧПУ, Фрезерный станок, 3d модель, Текст, Длиннопост

Немного про саму концепцию станка и о целях его создания: изначально идея была построить наиболее простой в изготовлении станок с рабочим полем примерно 500х500, но позже захотелось и какого-то коммерческого использования. Так размеры поля увеличились до 1800х900 мм. Именно такой размер был выбран из-за возможности обрабатывать за один установ наличники, раскраивать фанеру, разрезая стандартный лист 1500х1500 на две части и т.д. Важную роль сыграли еще и стандартные размеры винтов ШВП.


Сам станок представляет собой сварную конструкцию из профиля 80х80х3, 60х60х3, 60х60х2, двутавр 30, двутавр 40. Сварная конструкция была выбрана по двум причинам: дешевизна и доступность обработки в гаражных условиях. Станок портального типа с приводами ШВП 1605. Направляющие SBR20. Изначально хотел конечно сделать на HWIN, но цена сыграла решающую роль. Сейчас могу сказать, что со своими задачами SBR20 справляются. К тому же опорные модули SBR20UU имеют винт для выбора люфта и при необходимости их можно немного поджать тем самым уменьшив люфты (насколько это будет работать пока не проверял – не было необходимости).


Отдельно стоит отметить что станок имеет разборную конструкцию. Это было одним из основных требований т.к. предполагается транспортировка станка. Стол крепится на 16 болтах М10 и связывает между собой боковины, которые, в свою очередь, являются сварными.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1. ЧПУ, Фрезерный станок, 3d модель, Текст, Длиннопост

Так же боковины связаны листами толщиной 3мм (на изображении выше они не показаны), которые крепятся на 8 винтах М6 с торцов конструкции и предотвращают ее перекос по оси OY (оси здесь и далее как показано на изображении №1).

Портал выполнен из двутавра 30. Сейчас бы сделал его менее массивным, хотя с другой стороны это позволило увеличить расстояние между направляющими оси Х. Направляющие имеют длину 1100мм, винт ШВП 1000мм. Модули крепления ШВП здесь, как, впрочем, и везде, BF12 и BK12. На фото ниже представлен его общий вид. В процессе были переделаны крепления гаек ШВП оси Y к порталу в связи с невозможностью засверлиться в торец материала, а так же невозможностью регулировки перекоса гайки.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1. ЧПУ, Фрезерный станок, 3d модель, Текст, Длиннопост

Каретка оси Х выполнена из куска двутавра 40, обрезанного в форме буквы «Г». Такая конструкция была выбрана из соображений улучшения несущей способности направляющих. Таким образом получилось, что основную составляющую вертикальной нагрузки несет верхняя направляющая, горизонтальные же нагрузки в большей степени воспринимаются нижней направляющей. Другим достоинством данного решения был простой алгоритм параллельной установки направляющих. Сначала нижняя и верхняя направляющая вставлялась в каретки, затем подбиралось такое смещение верхней направляющей, чтобы плоскость каретки оси Х была вертикальна, затем крепилась одним винтом (в середине), затем перемещениями каретки в крайние положения выравнивались края и так же закреплялись, после крепилась нижняя направляющая. На самом деле это на бумаге все красиво получается, а в жизни пришлось с этими направляющими немало помучиться, однако мне кажется в других вариантах проблем было бы еще больше.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1. ЧПУ, Фрезерный станок, 3d модель, Текст, Длиннопост

Дальнейшее рассмотрение узлов считаю бессмысленным, если будет интересно могу позже дополнить, а так же с радостью отвечу на вопросы в комментариях.

Ну и в конце фото что получилось в итоге. Извиняюсь за такую кривую фотографию - на выходных сделаю нормальные фото.

Строим ЧПУ фрезер с рабочим полем 900х1800 Часть 1. ЧПУ, Фрезерный станок, 3d модель, Текст, Длиннопост

Следующая статья будет о процессе создания механической части уже в железе. Так же планируется статья по электронике и, возможно, по финансовой составляющей проектировки и постройки.


Спасибо за внимание.

Показать полностью 4
469

Прям комсомольская стройка какая-то

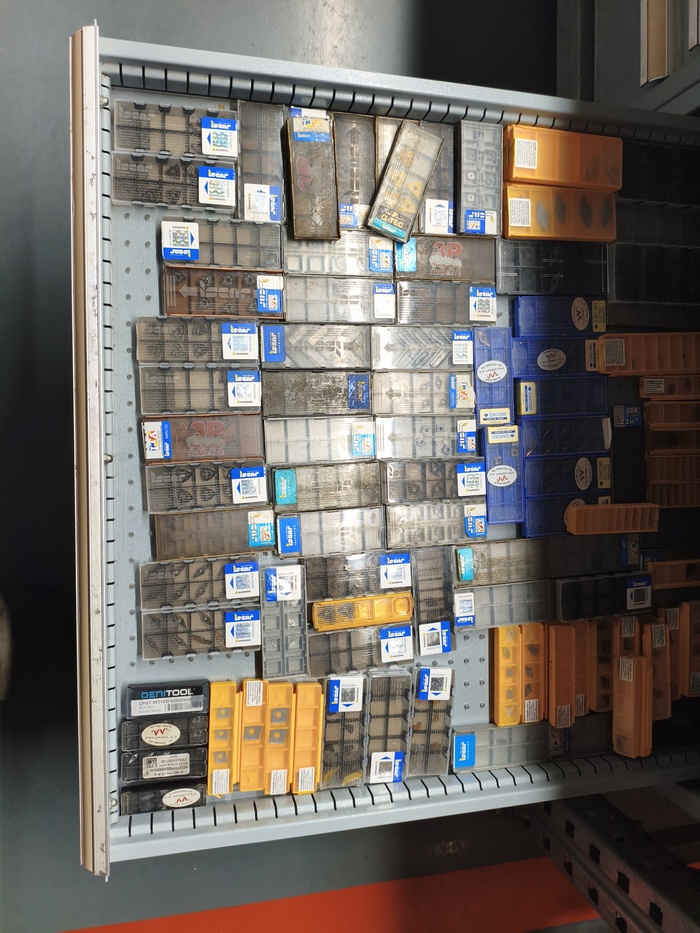

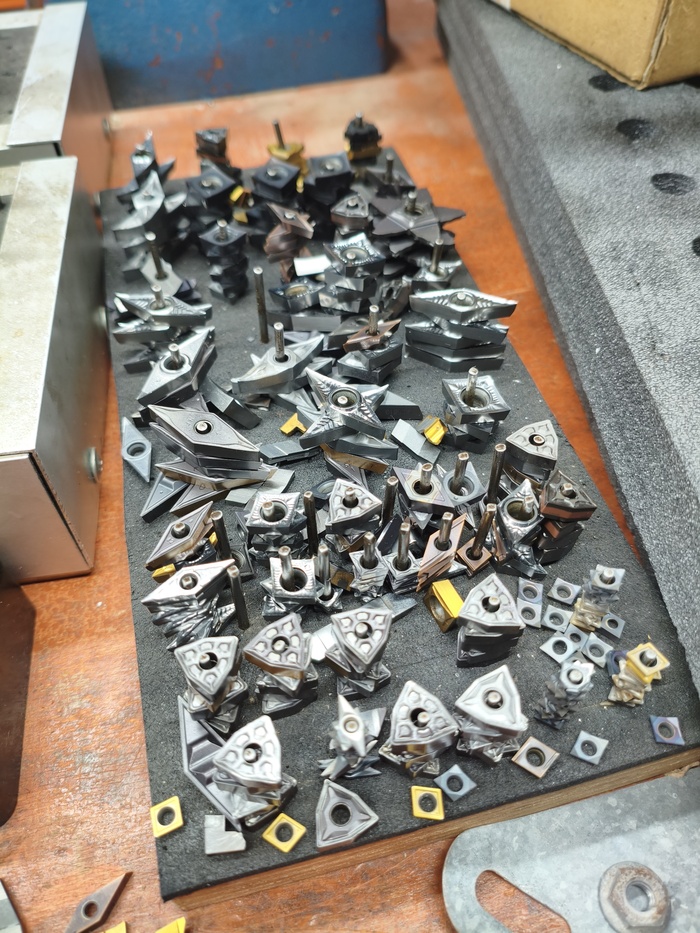

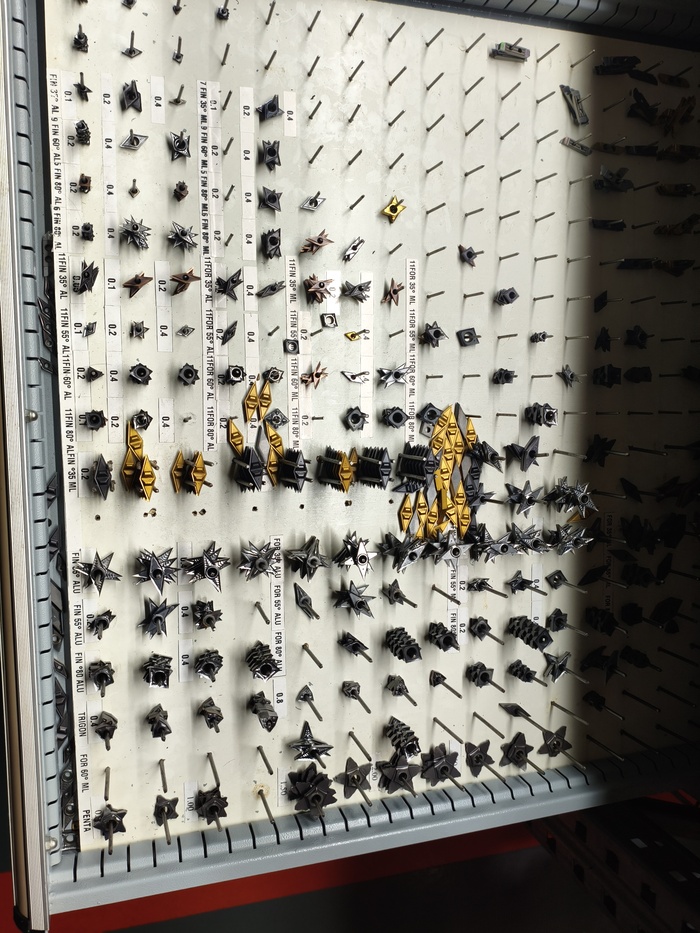

Работаю на небольшом предприятии наладчиком станков с чпу (машиностроение) т.к. предприятие небольшое, работаем по принципу:сам наладчик,сам программист. В каждой смене по одному наладчику и несколько операторов. Работаем по 12 часов(день-ночь-48дома). Сегодня вызывает в контору зам по производству,так мол и так,желаем мол ,запустить в производство новую линейку продукции и для отработки новых деталей нужен отдельный наладчик. Выбор пал на самого ответственного,умелого[наивного придурка] работника! То есть тебя. С завтрашнего дня переходишь на каждый день. С утра получаешь у технологов чертежи и в бой! Готовые детали в ОТК. А зарплата? Ты ж знаешь ,что мы тебе столько платить не сможем,по этому "по среднему" и будешь получать. На мой вопрос на хрена мне это? Получил ответ:"Ты чего? Производство ж страдает! О родном предприятии ж заботится нужно!" Вместо 152-ух 244 часа работать? За те же деньги? Еще и работу оператора на себя взять? Серьезно? Говорят вполне. Трясло до конца смены. Кажется я скоро здесь наработаюсь...
Сильно не пинайте.. первый пост...не писатель...

385

Параметрическая туфля-скамейка.

Наверное один из самих интересных проектов , которые пришлось делать . Сразу две функции исполняет и присесть можно и реклама для магазина обуви .

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

В принципе процесс не очень сложный , главное правильно модель сделать , а дальше уже станок сам все пилить будет .

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

Дальше сделали пилотную модель в масштабе 1:5 и самим глянуть , что получается и клиенту показать.

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

Нарезали и отшлифовали детальки где-то за день , потом лак в два прохода.

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

Скамейка сделали разборной , четыре части , вместе стягиваются на строительные шпильки .

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

Поехала она в Португалию , стоит где-то в Албуфейре , магазинчик рекламирует ) Говорят мимо просто так никто не может пройти )

Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост
Параметрическая туфля-скамейка. ЧПУ, Параметрическая скамейка, Мебель на ЧПУ, Мебель из фанеры, Видео, Длиннопост

Вот в принципе и всё. Как по мне такие изделия одни из самых интересных в плане заработка , когда у тебя один станок ЧПУ , минимум оборудования и работаешь ты и напарник . Есть идея запилить небольшой топ не тему , что выгодно делать на станке ЧПУ , в плане простоты изготовления и рентабельности .

Ну и видео , как обычно )

Всем спасибо за внимание , на вопросы отвечу с удовольствием )

Показать полностью 5 1
417

Самодельный ЧПУ станок на Arduino Uno

Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост

Решил сделать видео, об своем ЧПУ станке. В котором, постарался кратко, но подробно написать и показать, из чего сделан и как настраивал.

https://youtu.be/iGZJf3Z4LC4

Описание видео:

1. Каркас станка;

2. Направляющие;

3. Привод подачи;

4. Рабочий стол;

5. Шпиндель(дремель);

6. Электроника;

7. Пылеуловитель (мини-пылесос);

8. Софт;

9. Калибровка;

10. Фрезеровка.

------------------------------------------------------------------------------------------------------------------

Надеюсь, кому-нибудь пригодится мой пост. Спасибо за просмотр.

Если понравилось, подписывайтесь, задавайте вопросы, ставьте лайки, удачи.

------------------------------------------------------------------------------------------------------------------

Немного фотографий:

Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Самодельный ЧПУ станок на Arduino Uno ЧПУ, CNC, Arduino, Самодельный станок, Длиннопост
Показать полностью 17
516

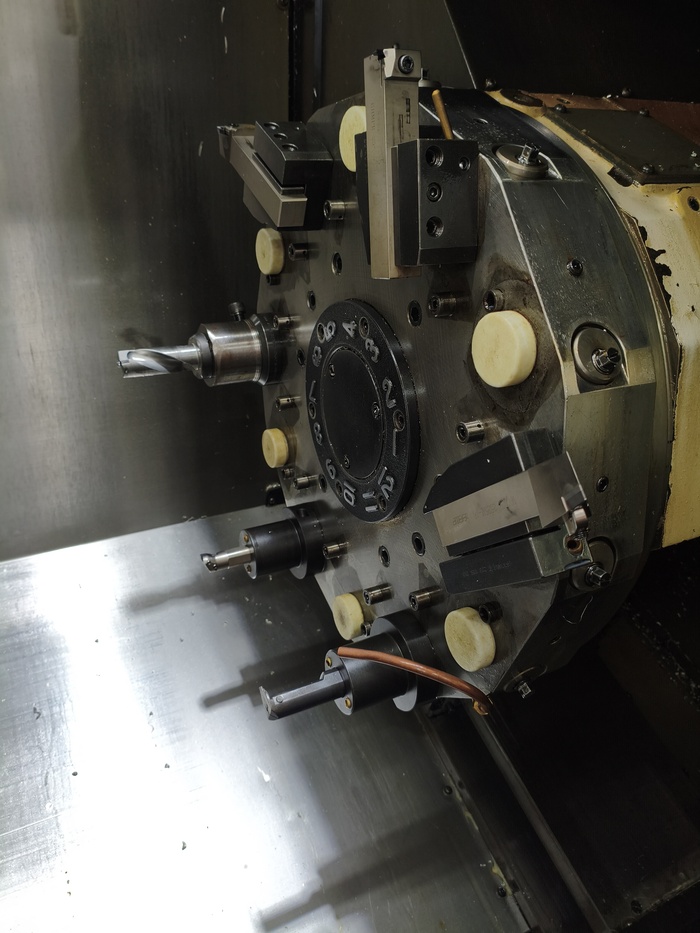

Токарный станок с фрезерным приспособлением 1К665Ф3Х7000

Ну что, подобных постов почему-то не встретил, так что хочу с вами поделиться образцом отечественного (теперь уже украинского) станкостроения. Обращали когда-нибудь внимание на рифлёные металлические листы, вот таких типов? :

Токарный станок с фрезерным приспособлением 1К665Ф3Х7000 Станок с чпу, ЧПУ, Станкостроение, Токарный станок, Видео

Если нет, то любой производственный цех, практически любая металлическая лестница содержат элементы таких листов.
Ну так вот: такие листы делают на прокатном стане используя валки с "насечками", а вот с помощью каких станков получают такое рефление, об этом на видео ниже. Пост не реклама, просто работаю я на этом заводе (Краматорский завод тяжёлого станкостроения, если кто гуглить будет). Думаю вам это будет интересно. съёмка моя, монтаж видео мой, наладка станка моя, так что тег мое)

493

Инженер: журнальный столик

Вернулся от родителей и решил добить тему фанерной мебели. Ну как добить? Продолжить в сторону журнального столика и вообще гостиной. Хочу еще консоль, но пока хз как реализовать.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Во-первых, большое спасибо пикабушникам  @PraNkiSh,  и @beaglemama, Без вас бы ничего не вышло! Благодаря Вам удалось реализовать и столик и тумбу и даже часть лампы.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Столик - это уже самостоятельный дизайн (почти!).
Как-то, блуждая по просторам деревянного интернета я наткнулся на фото журнального столика ( вон он, ниже).
- О! Фанера?  Есть! Скругленные края?  Есть! Только здоровый. - подумал я и давай чертить. Если в Кореле вообще можно чертить)

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Размерами мой столик вышел 900*600*300. И в лист фанеры он никак не хотел влазить, а два отдавать жаба задавила. Пришлось в вместе со столиком выпилить еще одну тумбочку. Тем более @GeraSIM18, предложил ножки сделать в цвет темных элементов, можно было и попробовать!

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

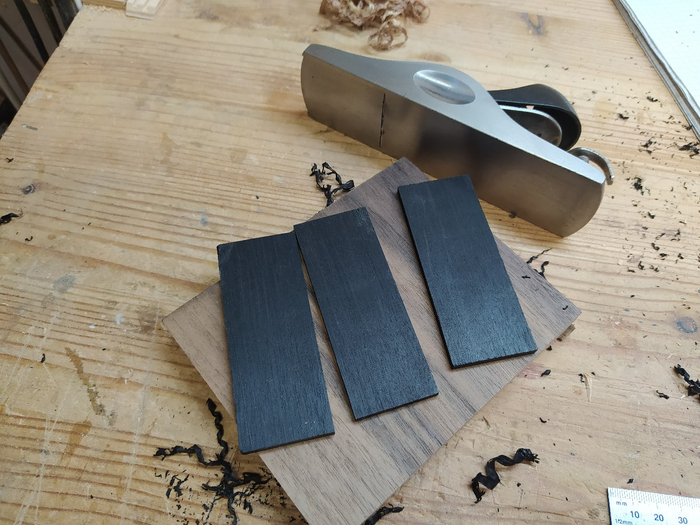

На самом деле нет. Просто от торцевых досок остались полоски ТермоЯсеня,  )) Но идея мне понравилась!
Давайте так, предлагайте, что бы вы хотели изменить или может новое что-то увидеть. А я выберу и постараюсь реализовать при следующей заходе в гараж ( он же мастерская)
А вот и сами ножки. Ясень сам по себе светлый, но есть определенные способы сушки, при которых он приобретает такой приятный кофейный оттенок.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Столик, как и тумбу, из выпиленных на ЧПУ заготовок я собирал, склеивая и сбивая их между собой послойно. Последний и первый фрагмент просто приклеивал. Каждый слой проходил копировальной фрезой, т.к. на ЧПУ фанера немного дрыгалась при фрезеровке и детали немного отличались меж собой. Кстати, в прошлый раз спрашивали о чертежах на заготовки.
Тут нет ничего сложного. Это просто скругленные прямоугольники, нарисованные в Корале. А сами траектории фрезы создает программа ArtCam. Она довольно простая. Главное правильно последовательность реза выбрать. А ЧПУ работает с прогой NetStudio, кажется.

Сам процесс сборки больше всего напоминал сбор детской пирамидки. Каждая деталька нанизывалась на Буковую досочку с выфрезерованными пазами.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост
Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

И еще у меня струбцины оказались меньше столика. Но...как говорится: "Где Сашка не сможет - рейсмус поможет!"

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

В итоге получился майский жук. Большой и тяжелый.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Ножки тоже облицевал Термоясенем. Ну и лицевые панели ящиков из Зирикота. Очень он мне нравится.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Все выравнивал рубанком и шлифмашинкой много и много раз. А маленькие сколы замазал эпоксидкой, смешанной с опилками.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Ну и, конечно же лампа. Это то, что я хотел реализовать без ЧПУ. Скажу сразу, вид у нее не такой, крутой, как хотелось бы. Нужно много думать будет над новой интерпретацией. Пока она выглядит вот так:

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Самому мне очень нравятся подставка. и абажур с заглушкой. И громоздкость. В правом нижнем углу - кнопка из Зирикота. А по контуру - ТермоЯсень.

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

В итоге получился такой набор:

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост
Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост
Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

И мои первый гость - мой друг из далекой Сибири. Привет тебе, Илья. И Валера ( Время Валеры, кстати говоря, какая-то расширенная версий игры Крокодил, где все загаданные слова нужно на нем показывать)

Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост
Инженер: журнальный столик Фанера, ЧПУ, Дерево, Бук, Своими руками, Деревообработка, Инженер, Сумбур, Длиннопост

Если интересно, вот моя инста, елси что-то путное получается, я туда выкладываю. Это к вопросу о чисто деревянных вещах ( т.к. я пока профан, то там совсем мелкие работы).

https://www.instagram.com/lignum_zb/

Показать полностью 17
280

Строим чпу фрезер

Поскольку после поста https://pikabu.ru/story/maket_chpu_frezera_deystvuyushchiy_5... внезапно образовалось 5 подписчиков и в комментариях начали просить гайд по постройке и чертежи - разберем конструкцию подробнее и по пунктам.


WARNING! Я ни разу не претендую на истину в последней инстанции, кладезь вселенской мудрости и тому подобное, посему просьба воздержаться от воплей "все не так, фанера развалится", итд. Это описание конкретной конструкции, которая собрана и вполне справляется со своими задачами. Да из металла оно было бы еще лучше, но при этом процентов на 30-50 дороже.


Сборка в SolidWorks 2017 и выкройка деталей в DXF-ах лежат тут: https://yadi.sk/d/li9uyaKI3R9Gqe


WARNING №2 - крепежные отверстия для направляющих с 90% вероятностью будут иметь другое расположение, зависит от того как их вам отрежут, и потому обязательно будут нуждаться в корректировке.


Итак, что и в каких количествах нам потребуется:


Лист фанеры 21мм -  1шт. у меня все уложилось в 1 лист 1525*1525. В идеале хотя бы качества 2/2, хотя мне повезло наткнуться на вполне приличный 4/4. Главное чтобы он был ровный, пока выбирал перебрал штук 15, половина была винтом. ценник в зависимости от качества 1200-1800. Чем и где его резать придется искать самостоятельно, но лазером к примеру получится сделать не все, кое-где нужны выборки


Плата управления 1шт:

В поиске али - 5axis mach3 board

Вариантов море, на любой бюджет, разница в возможностях и естественно цене. Простейший вариант который стоит у меня:

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Работает через LPT порт, USB только для питания.

Плюсы:

+Дешево - 300-500р на али.

+ Умеет до 5 осей (не слишком нужно, но 4 вполне может пригодиться в последствии)

+ умеет рулить шпинделем (я пока не использую)


Минусы:

- LPT на современных материнках нет.

- И как внезапно оказалось даже кабели приходиться поискать.

- Ограниченная скорость работы упирающаяся в частоту порта

- В идеале нужен отдельный комп с XP на котором не будет ничего кроме MACH3


Есть варианты работающие через USB, Ethernet и вообще автономные, но стоят они уже других денег (от 10 раз дороже).


Есть варианты сразу с драйверами двигателей, обычно на TB6550/ Не рекомендую категорически! Да оно суммарно выходит дешевле, но минусы сильно перевешивают. 1) если случайно выбило один канал - менять всю плату (ну или искать замену микросхеме и лезть туда паяльником). 2) гореть они любят от любого чиха (межобмоточное замыкание, провернутый подключенный движок итд). 3) Работают далеко не идеально, что в итоге даст худшие параметры станка по скорости.


Двигатели и драйвера к ним:


В данный станок нужно 3 комплекта.


бюджетный вариант - обычные шаговики типоразмера NEMA23.

Средний ценник на али порядка 2000.

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Различаются по потребляемому току, параметрам обмоток, и еще кучке параметров =)

Что интересует нас:


Угол поворота - чаще всего 1.8 градуса что дает 200 шагов на оборот вала. Бывают 0.9 - они менее мощные и 1.2 - трехфазные, встречаются еще реже чем 0.9 и требуют специфический драйвер под себя. Наш выбор 1.8 как самые массовые.


Ток обмотки - в общем случае чем выше тем двигатель мощнее. Нормальный вариант 3 ампера, бывают 4.2 (меньше 3 на мой взгляд не стоит).


Индуктивность обмотки - чем меньше тем лучше. Влияет на максимальные обороты и общую "отзывчивость"


Драйвера: из бюджетных но прилично работающих - по собственному опыту DM542

Цена - 900-1300

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Напряжение питания до 50V достаточно широкий диапазон настроек по току и микрошагу (программное дробление шага двигателя на несколько отдельных шагов, повышает плавность работы и снижает шум) злоупотреблять не надо, но 1/8 - 1/32 вполне нормально.


То на что меня долго давила жаба (лучше бы взял сразу...) Дороже примерно вдвое но оно того стоит:

цена 6-7к за комплект мотор+драйвер

В поиске али - nema23 closed loop

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Так называемый "гибридный" шаговик. Все отличие от обычного - наличие у него на валу энкодера и обратной связи с драйвером по положению. Что это дает - при превышении нагрузки на валу двигателя у шаговиков начинаются пропуски шагов, т.е. система команду отдала, но двигатель не смог провернуться как надо. Причем поскольку обратной связи нет система об этом не знает. Последствия - запоротые заготовки, сломанные фрезы итд.


Пример пропуска шагов при гравировке:

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

На этих же драйвер получает обратную связь по положению вала двигателя и либо компенсирует ее если погрешность небольшая, либо останавливает двигатель с сигналом неисправности. Так же это позволяет движкам развивать больший момент/скорость т.к. драйвер отслеживает состояние двигателя и динамически подстраивает ток обмоток. Ну и по мелочи, меньший шум и нагрев. В общем наш выбор =)


Блок питания 1шт: рекомендация одна - чем больше напряжение (в рамках возможностей драйвера) тем лучше. В нашем случае 48V, ток суммарный максимальный по всем двигателям + процентов 20 хотя бы сверху. Мой вариант 48V 12.5A 600W.

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Шпиндель:

поиск - spindel motor 1.5kw

выбор зависит от задач, но не рекомендую коллекторники с гордым именем "шпиндель" 300-600W которых много на али. Слабенькие, да и по отзывам что я про них слышал, частенько проблемы с качеством.

Соответственно мой вариант: Шпиндель с водяным охлажденим (меньше шум чем у варианта с воздушным, но + возня с организацией системы охлаждения), мощность 1.5kW. Управление оборотами частотой через инвертор, максимальные обороты 24000 об/мин. Цанговый зажим фрез. Встречающиеся варианты ER11 - 1-7mm, ER20 - 1-13mm.

Брать лучше сразу комплектом шпиндель+инвертор, есть варианты сразу полный фарш с креплением, помпой, шлангами и набором цанг.

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

С электрикой на этом вроде закончили, переходим к механике.


Основная часть которая и отвечает за преобразование вращения двигателя в линейное движение - ШВП (шарико-винтовая пара)

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

В отличие от трапецеидальных винтов (бюджетный вариант) обладает значительно меньшими потерями на трение. Идентифицируется обычно по цифровому обозначению например 1605 где 16 диаметр винта, 05 - шаг винта. Т.е. за один оборот гайка сместиться на 5мм.

Для данного станка потребуются 3 швп следующих параметров:

Ось Х - 1610 (можно 1605, будет ниже максимальная скорость, но возрастет усилие) - 450мм (Длина винта указывается полная с учетом обработки концов) реальный рабочий ход ~330мм

Ось Y - 1610(1605) - 550мм

Ось Z - 1605! - 190мм (можно 200, небольшой запас есть, но надо будет перенести отверстия крепления конечной опоры)


поиск по тип+длина


Warning! внимательно читаем описание при заказе, часто бывает что на картинках у продавца швп с обработкой концов, а в описании без нее. Приезжает естественно без.


Общий бюджет швп - ~5-6к



Подшипниковые опоры для ШВП:


Комплект передней и задней BK12+BF12.

Ценник порядка 1000 за комплект. нужно 3.

Warning - поскольку у меня подшипник в одном конечном блоке довольно сильно гулял - он был поставлен на Z как ось с минимальной длиной. И в связи с этим будет необходимо либо смещать подшипник, либо корректировать расположение отверстий на чертеже приведя его в соответствие с тем расстоянием между передней и задней опорой которое будет у вас.

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Муфта для соединения двигателя и ШВП:

Цена 200-300р за шт. Нужно 3.

поиск - Shaft Coupler

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

С пружинным элементом лучше не брать. Они конечно дешевые, но разница не так велика. У меня таких лопнуло 2 шт, после чего перешел на второй тип.


Параметры: D25 L30. Смотрим на диаметр вала у шаговиков, у обычных чаще всего 6.35мм, у гибридов 8мм. Второй диаметр 10мм (стандартная обработка швп).


Крепление приводной гайки:

Нужно 3шт, цена - порядка 200р.

поиск - ballscrew nut housing bracket

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Warning! Размеры у разных продавцов могут быть разные, в итоге мне пришлось подгонять по месту делая выборку под нее почти в миллиметр глубиной.

Линейные направляющие:



Ось Z:

рельсовые направляющие (самый продвинутый тип, но и самый дорогой) HG20 + удлиненные каретки HGH20HA

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Длина 200 мм. (обязательно удлиненный блок HGH20HA) 2 рельсы, 2 блока.

Примерный прайс 4-4.5к


Оси X-Y:


Круглые направляющие на опоре SBR16. Дороже просто цилиндрических (самый дешевый вариант) но в отличие от них не провисают под нагрузкой за счет опоры.

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

2х560мм по X и 2х640мм по Y.


Цена вопроса сильно гуляет от места заказа, но с али чаще всего тащить смысла нет, т.к. оно тяжелое и взять на месте (если есть где) обычно проще.

Мне обошлось в 4700.

WARNING!!! не забываем про коррекцию положения  крепежных отверстий!!


Линейные модули SBR16UU и SBR16LUU (удлиненные)

по 4шт каждого типа.

Суммарный ценник как повезет со скидками, порядка 3к.
Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

Вроде ничего не забыл.

А, ну и естественно кучка крепежа. В основном болты М5 разных габаритов, чуть-чуть М6 (опоры швп).


Сбор портала в тугую посадку шип-паз с дополнительной фиксацией в виде проклеивания и стягивания мебельными стяжками

Строим чпу фрезер CNC, ЧПУ, Станок с чпу, Длиннопост

С вопросами велкам в комментарии.

Показать полностью 15

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

С приобретением жилья хлопоты не заканчиваются и вопросов меньше не становится. Как правильно переезжать, что дальше делать с ипотекой и как получить налоговый вычет? Пикабу и ПИК погружаются в захватывающий мир переездов и налогов. Рассказываем, о чем надо помнить, чтобы жизнь в новой квартире была спокойной и радостной.


Часть I. С чего начать переезд


Чтобы не почувствовать на себе народную мудрость про переезд, равный двум пожарам, отнеситесь к нему ответственно. Подготовка поможет сохранить время, деньги и нервы.


Заранее соберите вещи


Не откладывайте сбор и упаковку на последний момент, даже если кажется, что у вас почти нет вещей. Это иллюзия, их окажется гораздо больше, чем вы подозреваете.

Зато сейчас есть фирмы, которые не только перевозят вещи, но перед этим могут их упаковывать (за дополнительную плату, конечно). Если хотите сэкономить, действуйте самостоятельно.


Удобнее всего складывать вещи в коробки. Их можно взять бесплатно в каком-нибудь магазинчике у дома или купить в строительном маркете. Во втором случае коробки будут большими, чистыми и одинаковыми, но за них придется заплатить. Еще вам пригодится широкий скотч, воздушно-пузырьковая пленка (та самая, которую можно «щелкать»), бумага и маркер.


Начните за несколько дней. Сложите в пакеты и мешки то, что вам не понадобится в ближайшее время: несезонную одежду, книги, декоративные фигурки и так далее. В процессе смело выкидывайте лишнее (если есть), чтобы не везти с собой в новую жизнь ненужное барахло.


Обязательно подписывайте каждую коробку сверху и сбоку, вы оцените это, когда будете распаковывать вещи. Указывайте, где лежат хрупкие изделия, сами коробки пронумеруйте и сделайте опись, чтобы ничего не потерялось. Еще один вариант — пронумеровать и сфотографировать. Мягкую мебель оберните пленкой. Шкафы, холодильник и предметы, которые могут поцарапаться, лучше тоже упаковать, например, в пупырчаткую обертку.


Если все сделаете правильно, то в последний день останется уложить минимум вещей и спокойно пережить переезд (но насчет спокойно – не точно).


Грамотно организуйте переезд


Вы можете воспользоваться услугами фирмы-перевозчика или нанять частника. Лучше выбрать вариант, при котором вы подпишете договор, где будут указаны условия работы. Иначе есть риск, что итоговый счет будет значительно отличаться от суммы, на которую вы договаривались.


Расценки зависят от времени, которое займет переезд, количества грузчиков, объема вещей и дополнительных услуг по упаковке, если вы их закажете. Имейте в виду, что если продлевать время заказа на месте, это будет стоить дороже. Заказывайте с запасом. В среднем переезд обойдется в 2000-3000 рублей за час. Кроме того, многие фирмы перевозят по сниженному тарифу ночью. Но такое стоит проворачивать, если вы точно уверены, что не перебудите соседей: чрезмерный шум по ночам, как правило, может вызвать полицию.


В ваших интересах (в том числе из-за цены) заказать такую машину, чтобы переехать за раз. В первую очередь транспортируйте крупногабаритные и тяжелые вещи. Мелочи в случае чего сможете довести позже на легковом такси или даже на метро.


Если в доме есть лифт, то поднять вещи на этаж будет легко. В новостройках, кстати, лифты (часто их два – грузовой и пассажирский) обычно запускают после сдачи дома. На всякий случай уточните у застройщика, чтобы предупредить фирму-перевозчика.

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

На месте пересчитайте коробки и пакеты, проверьте их по списку или сравните с фотографиями, чтобы убедиться, что всё доехало. Контролируйте работу грузчиков при доставке мебели. Жаловаться на то, что они поцарапали ножками дивана ваш свежеуложенный паркет, будет поздно, когда вы подпишете акт выполненных работ.


Если при перевозке грузчики что-то повредили, вы можете потребовать компенсацию — на ту сумму, на которую уменьшилась стоимость испорченного. Допустим, если грузчики раскололи стеклянную полку холодильника, то сам агрегат никто не заменит. Но деньги на новую полку можно попробовать получить. Зафиксируйте факт порчи и направьте в компанию досудебную претензию. Если там откажутся решать вопрос, смело обращайтесь в суд.


Часть II. Что надо знать про налоги на квартиру

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Если раньше у вас в собственности не было недвижимости, будьте готовы: теперь вам ежегодно придется платить за нее налог.


С 2015 года и до сих пор страна переходит на новую систему исчисления налога на недвижимость. Теперь его размер зависит от кадастровой стоимости жилья, а не инвентаризационной. Инвентаризационная стоимость считается с учетом состояния недвижимости, износа конструкций, разных технических аспектов. При расчете кадастровой учитываются местоположение, удобство для жизни, парковка и тому подобное. Считается, что кадастровая стоимость максимально приближена к рыночной. Ее легко узнать на сайте Росреестра по кадастровому номеру объекта недвижимости.


За 2018 год по новой схеме заплатят в 70 субъектах России, в том числе в Москве и Санкт-Петербурге, а вот с 2020 года эта цифра достигнет 100%.


Налоговая ставка составляет от 0,1% до 2% — зависит от региона и кадастровой стоимости квартиры, от которой отнимают кадастровую стоимость 20 кв. м. Это федеральный вычет.


Предварительно рассчитать, сколько вы будете должны заплатить, можно на сайте Федеральной налоговой службы (ФНС). Например, за квартиру площадью 39,6 кв. м в Санкт-Петербурге с кадастровой стоимостью в 3,92 млн придется платить 1 163 рубля ежегодно.

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Когда платить налог на имущество


Не позже 1 декабря, иначе вам начислят пени. Если эта дата приходится на выходные, день X сдвигают на первый рабочий день после 1 декабря.


Чтобы вы не забыли о налогах, ФНС пришлет вам уведомление по месту регистрации обычной почтой и/или в личном кабинете на сайте налоговой.


Оплатить можно через:


– сервис «Заплати налоги»,

– личный кабинет на сайте ФНС,

– портал «Госуслуги»,

– Сбербанк,

– отделение «Почты России»,

– приложения мобильных банков.


Вам понадобится извещение, которое придет к вам вместе с уведомление из налоговой.

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Лучше не затягивать и платить налог заранее, чтобы избежать проблем с переводами и других форс-мажоров.


Часть III. Как получить налоговый вычет за квартиру

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

При покупке квартиры каждому гражданину России положен налоговый вычет: это та часть дохода, с которой государство разрешает не платить налог на доходы физических лиц (НДФЛ). На налоговый вычет могут рассчитывать те, кто официально трудоустроен, получает официальную зарплату и платит со своих доходов НДФЛ 13%. Точнее, это делает ваш работодатель, но налог все равно идет от вас.


Размер налогового вычета зависит от стоимости квартиры. Максимум — 2 миллиона рублей. Не хотим сразу расстраивать, но 2 миллиона на руки вам никто не выдаст. Вы получите только 13% от этой суммы — не больше 260 000 рублей.


Получить налоговый вычет можно с одной квартиры или с нескольких. Например, если вы купили квартиру за 3 миллиона, то можете оформить налоговый вычет на всю сумму (2 миллиона) и получить 260 000 рублей. Если жилье стоило 1,5 миллиона, вам положено 13% от этой суммы — 195 000 рублей, а остальные 65 000 — получить только со следующего объекта недвижимости. При расчете суммы налогового вычета учитываются и затраты на ремонт. Правда, это касается только покупателей квартир в новостройках, у которых в договоре написано, что объекту нужна отделка. Но максимальный размер вычета по-прежнему не больше 2 миллионов.


При этом если квартиру приобретают супруги, они оба могут оформить вычеты и получить по 260 000 рублей каждый (но это максимальная сумма), то есть всего 520 000 рублей, если жилье стоило больше 4 миллионов, или распределить пропорции вычета между собой. Так можно делать даже если собственник недвижимости – только кто-то один из супругов.


Тем, кто использовал материнский капитал, при расчете налогового вычета нужно вычесть эти деньги из стоимости квартиры — с этих денег вычет, увы, не положен. Так, при покупке жилья за 1 953 026 рублей оформить возврат НДФЛ можно только с 1,5 миллионов.


Имейте в виду, что деньги выплатят не сразу: около трех месяцев уйдет на рассмотрение заявки и еще месяц на перечисление денег. Иногда больше. И раз речь идет о возврате подоходного налога, сколько вы получите и в какие сроки, будет зависеть от стоимости квартиры и вашей зарплаты.


Давайте на примере. Допустим, ваша зарплата 45 000 рублей до вычета налога, годовой доход оценивается в 540 000. Вы заплатили за 12 месяцев 70 200 рублей подоходного налога, и именно их вам вернут. Деньги будут перечислять до тех пор, пока вы не выберете всю сумму целиком. Соответственно, при этих параметрах 195 000 по частям вы получите за три года, а 260 000— за четыре. Подавать документы в налоговую нужно каждый год.

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Как получить налоговый вычет за проценты по ипотеке


Хорошая новость! Получить вычет можно не только с покупки квартиры, но еще и на погашение процентов по ипотеке – максимум 390 000 рублей по одному кредитному договору. Правда, получить их смогут только люди с очень дорогой ипотекой, если заплатили банку процентов на 3 миллиона рублей (или больше). Всем остальным вернут 13% от суммы переплаты по кредиту. Налоговый вычет на проценты по ипотеке имеет смысл оформлять, когда вы получили все деньги по вычету за покупку квартиры.


То есть максимальный налоговый вычет можно получить, если купили квартиру стоимостью от 2 миллионов рублей и заплатили банку процентов на 3 миллиона – так вы вернете 650 000 рублей. В противном случае: 13% от стоимости жилья и столько же – от процентов по ипотеке.


Есть два способа получать налоговый вычет:


1. Через работодателя


Если так, то бухгалтер перестанет отнимать от вашей зарплаты 13% до тех пор, пока вы не исчерпаете лимит. Чтобы оформить вычет, принесите работодателю соответствующее заявление и уведомление от налоговой службы, что вам положен вычет. Для его получения сходите в ФНС со всеми документами. Список тот же, что и при оформлении вычета через налоговую (см. ниже).


2. Через налоговую


Если так, то вам вернут всю сумму за прошлый год, но, опять же, не сразу, а через несколько месяцев. Для этого принесите в ФНС:


заявление;

— справку 2-НДФЛ (взять в бухгалтерии);

— декларацию 3-НДФЛ (можно заполнить на nalog.ru или «Госуслугах»);

— договор о долевом участии с актом приема-передачи (для новостройки) или договор купли-продажи с выпиской из ЕГРН (для вторички);

— документ, подтверждающий, что вы потратили деньги (чек или расписка).


Если квартира куплена в ипотеку, возьмите у банка:


— справку о том, что вы платите проценты;

— документ с указанием, сколько процентов вы заплатили,

— копию кредитного договора.


Если вы замужем/женаты, и квартира дешевле 4 миллионов, понадобятся копия свидетельства о браке и заявление о распределении имущественного вычета между супругами.


Все эти бумаги нужны при оформлении налогового вычета и на приобретение жилья, и на погашение процентов. Документы можно отнести в налоговую лично, отправить почтой или через личный кабинет на nalog.ru.


Часть IV. Что делать с ипотекой, когда покупка квартиры позади

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Что делать, в общем-то, понятно — платить, причем делать это вовремя. Но и здесь есть нюансы. Что еще может понадобиться от вас банку?


Если купили готовое жилье


Тем, кто купил готовое жилье в новостройке или старом фонде, беспокоиться придется всего о двух вещах.


Во-первых, не забудьте показать в банке выписку из Единого государственного реестра недвижимости после того, как Росреестр признает вас собственником квартиры. Это условие обычно прописано в договоре, и, если не принести документ, возможны санкции.


Во-вторых, если вы оформляли страховку, и это влияло на процент по ипотеке, не забывайте каждый год получать новый полис и относить его в банк. Иначе ставка увеличится.


Все это нужно больше вам, чем банку, потому что именно вы заинтересованы в том, чтобы избежать лишних трат.


Если купили жилье на стадии строительства


В этом случае придется общаться с банком чуть дольше. После того, как дом сдадут в эксплуатацию и вы подпишете акт приема-передачи квартиры, необходимо будет получить в кредитном учреждении закладную. Она нужна для регистрации права собственности в Росреестре.


Сначала закажите оценку квартиры в уполномоченной для этого компании. Специалисты подготовят объемный отчет, в котором будет указана рыночная стоимость объекта. Его, а еще акт приема-передачи и кадастровый паспорт, нужно отнести в банк, чтобы там оформили закладную на квартиру.


После того, как в Росреестре зарегистрируют ваше право собственности на недвижимость, отнесите выписку из ЕГРН в банк. И не забывайте продлевать страховку, если это необходимо.


Что делать, если вы не можете платить ипотеку


Если денег по каким-то причинам перестало хватать на платеж по ипотеке, точно не нужно паниковать, делать вид, что все само наладится, или брать микрокредиты, чтобы внести деньги.


Обратитесь в банк, где оформляли ипотеку. Кредитное учреждение не заинтересовано в том, чтобы выселять вас и продавать квартиру, ему гораздо выгоднее продолжать получать с вас деньги. Поэтому попросите реструктуризировать задолженность. Вместе с менеджером банка вы найдете оптимальное решение.


Как погасить ипотеку досрочно

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Обычно банки предлагают два варианта досрочного погашения: с сокращением срока кредита или с уменьшением обязательного платежа. Нужно просчитать разные варианты конкретно для вашего случая. Но есть и общие рекомендации.


С первым вариантом, с сокращением срока кредитования, переплата меньше. Но и у второго есть плюс: ипотечное бремя станет легче, и у вас освободятся деньги на более приятные вещи.


Есть и третий вариант: погасить часть ипотеки досрочно с уменьшением платежа, а после этого вносить на счет столько же, сколько и раньше. Если уменьшать обязательный платеж, а разницу между первоначальным и текущим платежами направлять на досрочное погашение, по деньгам это идентично сокращению срока. Но при этом снижает ежемесячное обязательство. Как правило, это комфортный вариант, и уменьшать платеж получается чуть выгоднее (нужно просто платить ту же сумму, как при сокращении срока). А если однажды ваше финансовое положение изменится, вы вновь вернетесь к платежам по графику, но они будут меньше, чем изначально.


Давайте на примере. Вы взяли у банка 1 миллион рублей под 10% годовых на 10 лет. Ежемесячный платеж составляет 16 601 рубль, переплата — 394 436 рублей. Через полгода вы получили налоговый вычет и готовы внести внеочередные 100 000 рублей.


Если выберете сокращение срока кредита, то в итоге отдадите его за 6 лет и месяц, а переплата составит 310 938 рублей, если уменьшение платежа, то будете отдавать 14 845 рублей ежемесячно и переплатите 357 904 рубля. При третьем способе платежи после полугода будут выглядеть так:

Жизнь после покупки квартиры. Как получить налоговый вычет (до 650 тысяч!) и досрочно погасить ипотеку Длиннопост

Вы выплатите ипотеку за 7 лет и месяц, а переплата составит 312 323 рубля. Но при этом вы в любой момент можете вернуться к графику платежей.


Эти расчеты справедливы для ипотеки с аннуитетными платежами, когда вы ежемесячно отдаете в счет погашения кредита одну и ту же сумму. Сейчас банки дают в основном именно такие кредиты для покупки жилья. Если у вас ипотека с дифференцированными платежами, когда сумма основного долга делится на равные части, а проценты ежемесячно начисляются на остаток долга, сокращайте срок кредитования. Размер платежа будет уменьшаться в любом случае.


Что делать, когда ипотека погашена


Когда последний платеж внесен, дело остается за малым: снять обременение с квартиры, чтобы полноправно распоряжаться ею, и разорвать отношения с банком.


Получите письмо от банка об отсутствии задолженности и закладную. На последней сотрудник банка должен написать, что вы выполнили все обязательства, и к вам нет претензий.


Следующий шаг — погашение записи об ипотеке в Росреестре. Для этого отнесите в ведомство, в многофункциональный центр, отправьте по почте или направьте в электронном виде следующие документы:


– паспорта собственников;

– письмо от банка об отсутствии задолженности (на фирменном бланке);

– закладную;

– договор купли-продажи;

– кредитный договор.


После регистрационных процедур вы получите на руки выписку из ЕГРН (за документ придется заплатить госпошлину в 200 рублей), где будет указано, что обременения больше нет, и вы можете распоряжаться квартирой как захотите. Скорее бы!


Читайте также:

Шаг 1. Подумываю купить квартиру. Куда бежать и на что смотреть?

Шаг 2. Кажется, я дозрел до покупки квартиры! Как выбрать застройщика и не остаться ни с чем

Шаг 3. Как взять ипотеку (страшно же!) и не облажаться. Инструкция для новичков

Шаг 4. Как правильно выбрать планировку квартиры. Студии, распашонки или европланировки

Шаг 5. Что влияет на стоимость квартиры? Все, что нужно знать про отделку, ремонт и машиноместо

Шаг 6. С 2019 года покупать квартиру в новостройке станет безопаснее, но (возможно) дороже. Рассказываем почему


Пикабушники, а поделитесь в комментариях, пожалуйста, своими лайфхаками переезда и опытом получения (или нет) налогового вычета. Будет всем полезно!

Показать полностью 9
Отличная работа, все прочитано!
