Я почти пол года учусь играть на гитаре, для себя, для души. Это прежде всего практика, оттачивание движений обеих рук это долгий процесс. А еще гитара инструмент не карманный и брать его везде не удобно, поэтому я купил еще укулеле сопрано (самая небольшая модель). Там немного другие аккорды, но для оттачивания техники игры и изучения нот разницы не много. Меня начали посещать мысли, а что можно вообще сделать просто гриф со струнами и тренироваться на работе (бывают минуты, когда надо просто сидеть и следить за станком). Но просто гриф держать не удобно, надо небольшую деку и в размышлениях пришел к выводу, что надо попробовать сделать свой вариант укулеле. Ну а что, люди похожие инструменты делали не одну тысячу лет, а у меня в доступе есть куча современных технологий и остатки материала. Решил попробовать сделать укулеле, не будет звучать - да и ладно, мне же для тренировки.
2. Как я разрабатывал концепт.
Задача была такова - сделать укулеле чуть меньше, чем сопрано по длине, чтобы влезала в обычный рюкзак. А так как мензуру я менять не хотел, то я просто сдвинул деку до самого нижнего порожка в сторону грифа. У меня были обрезки доски лиственницы 140х20 мм разной длины, посему ширина деки должна была туда влезать. Я решил вырезать гриф и верхнюю деку из цельного куска, потом обечайку тоже цельной и нижнюю деку тоже в форме крышки. Все должно садиться на пазы и склеиваться.

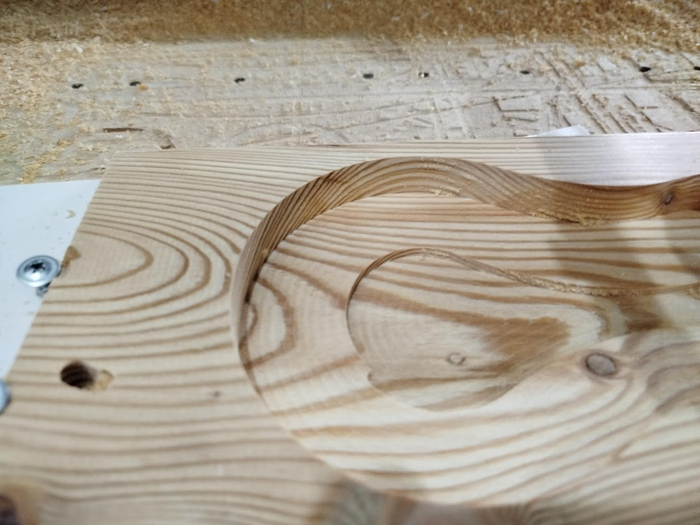

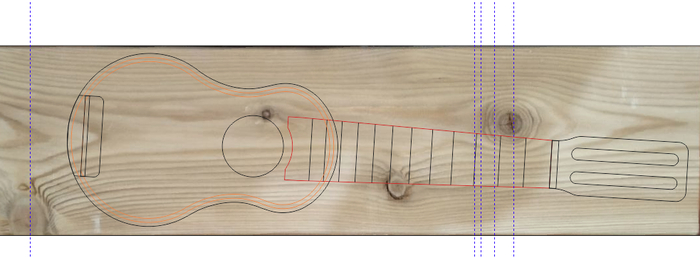

пытался попасть между сучков
Дека стала у́же и я боялся, что на участке круглого отверстия инструмент будет перекашиваться и я сделал в этом месте продольные "пружины" в корпусе верхней деки, а отверстия сделал по бокам не круглыми, а "эфы" как на скрипке.

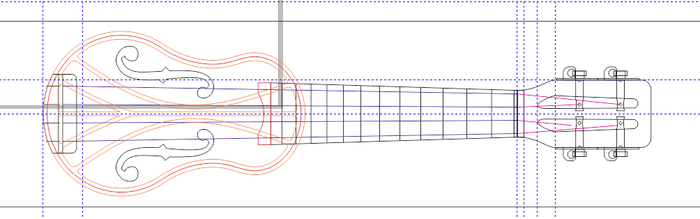

Это отнюдь не первый вариант, старые версии не сохранял

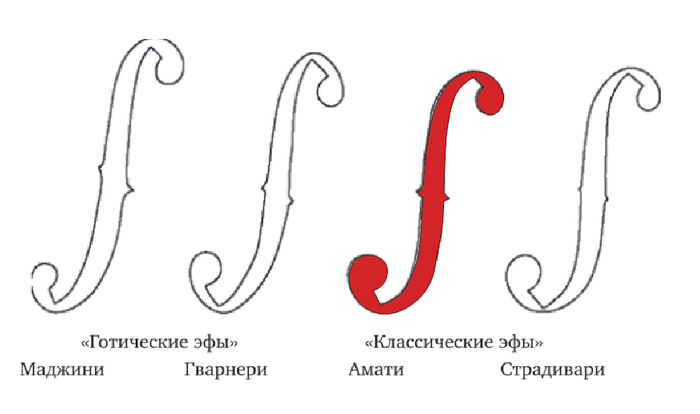

Стиль взял "Амати", так как такой легче было вырезать фрезой 3мм. Ну а кто меня остановит? :D
Полукруглую часть грифа я не стал обрабатывать "3д обработкой", а просто нарисовал кучу продольных векторов и прошелся фрезой 3мм на разную глубину.
3. Как я собирал и подгонял детали.
Порожки, колки и струны я заказал на озоне, стоили они там копейки, правда шли долго и я не мог завершить чертеж, не померив колки, не понимая на какую глубину и ширину мне делать прорези для ладов. Первая верхняя дека с грифом не получились. Сначала я резал внутренние углубления, потом переворачивал заготовку и вырезал верхние и в этот момент я ошибся и все сместилось на 2.5 мм. Потом я принял решение нулевую точку брать по средней оси заготовки, обозначив ее сквозным отверстием и проблема исчезла.

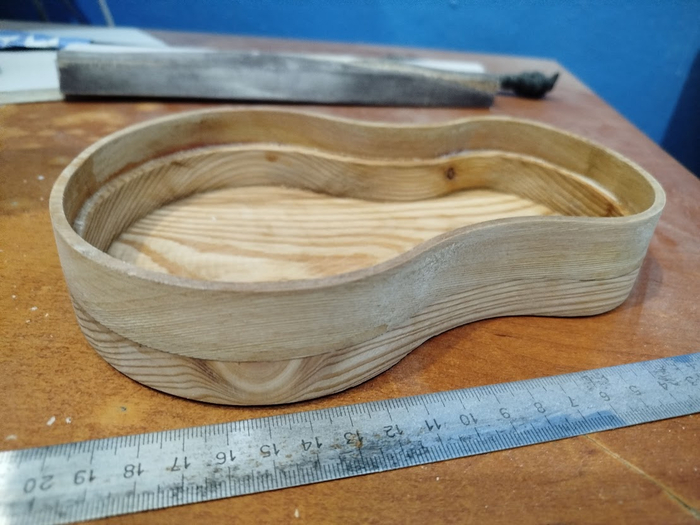

Нижняя дека вырезалась с первого раза и хоть и нижняя стенка получилась довольно тонкой (около 2мм) я ее оставил. Пробовал усилить пропитав ПВА, но ее начало коробить волнами, высушил на батарее обратно, повезло, не треснула. Обечайка с первого раза раскололась, я просто вырезал контур толщиной 3мм который бы одевался на паз нижней деки. Вторая вырезалась целой, но все равно треснула при надевании, в третий раз резать не захотелось и я заклеил трещину цианоакрилатом.
Следующая верхняя дека тоже не получилась, в этот раз я ошибся с высотой примерно на миллиметр и детали начали скалываться. А вот в третий раз все получилось.

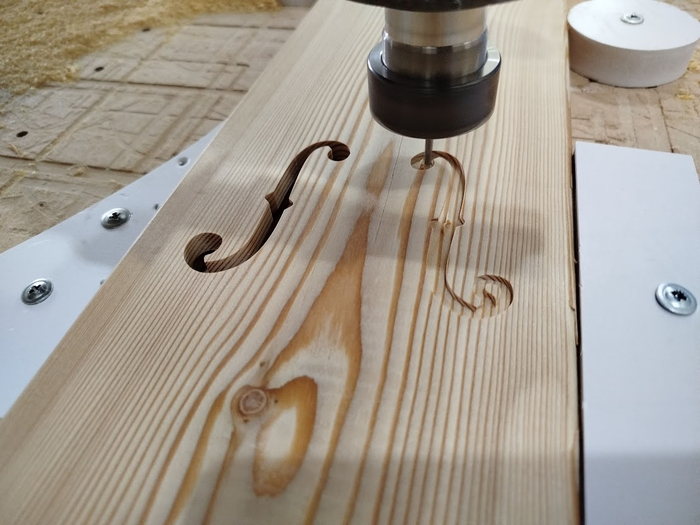

Вырезание "эфов" с внешней части, чтобы сделать красивой кромку.

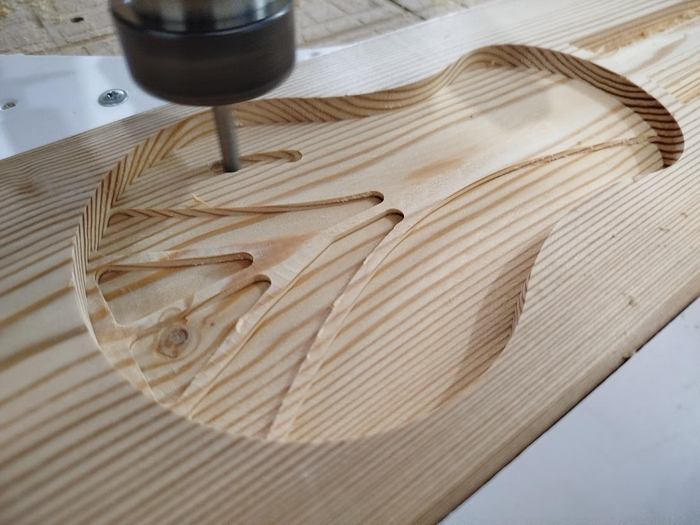

Пружины в верхней деке для усиления.
Лады я приклеил на цианоакрилат и долго шлифовал наждачкой наклееной на брусок, чтобы они были ровные и не царапали руку.

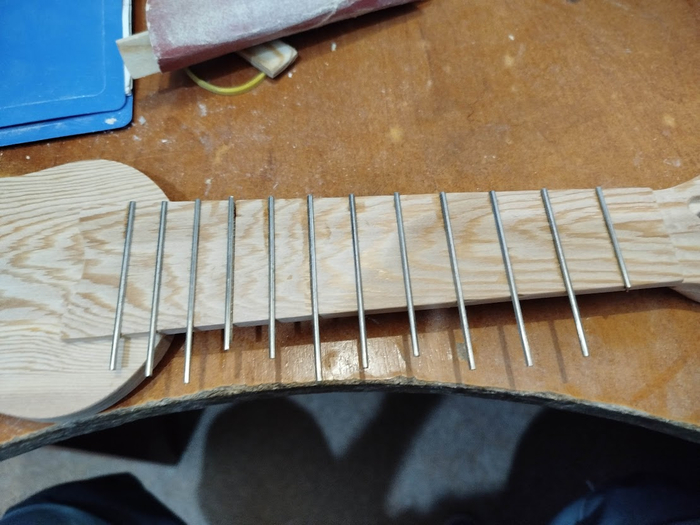

Приклеил лады
Все это вручную долго притерлось, полировалось. Клеил на ПВА, в некоторых местах на цианоакрилат (космофен). Потом я решил покрыть всю укулеле маслом, а не лаком. Это с сушками заняло еще примерно неделю и как раз пришли струны.

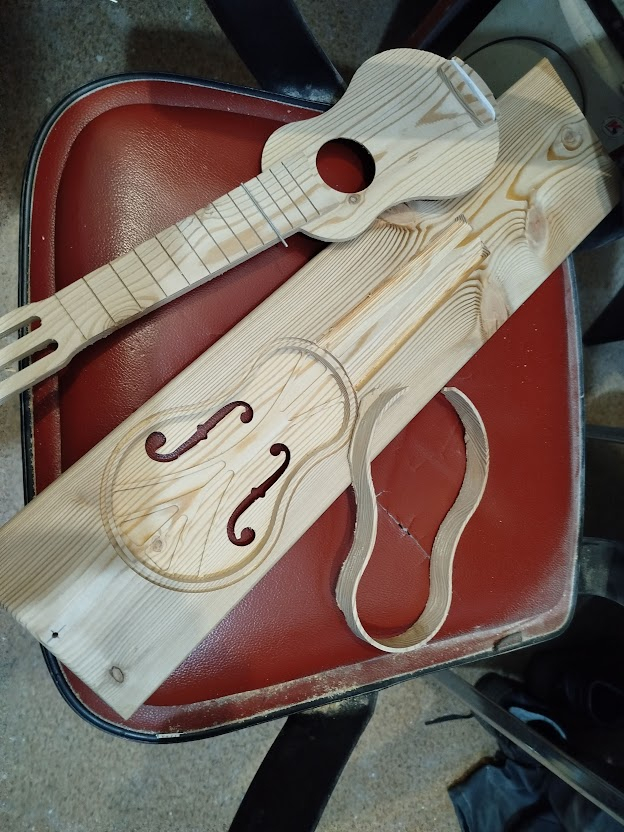

Не получившиеся детали
Струны не сразу растянулись нормально, в первые часы невозможно было играть, но после суток строй уже начал держаться.

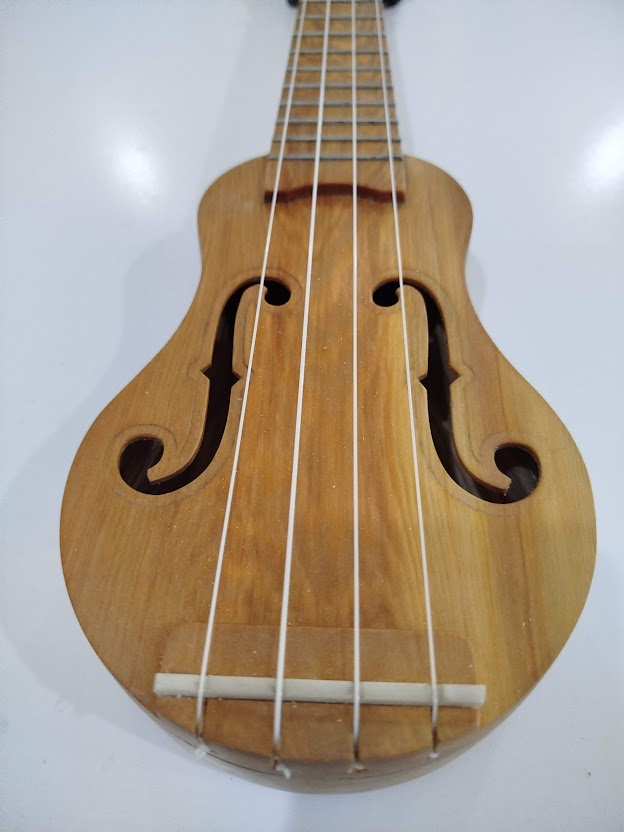

Вот, что получилось:
4. Что вышло и что теперь будет.
Оказалось, что собрать рабочий музыкальный инструмент без музыкального и технического образования вполне возможно. Это долго, это интересно и что главное - он оправдал мои требования и стал не плохим инструментом для тренировки. Звук не громкий, но не сильно отличается от моей сопрано. В итоге я стал обладателем уникального инструмента. Он не заявляет себя как самый лучший, но мне он нравится. Это как дворняжка - для кого то мусор, а для кого то единственный представитель породы и самый любимый пес.
По началу когда только натянул струны - инструмент не строил, но пролежав несколько часов уже лучше держал строй, правда не долго. Ему нужно время, чтобы струны и корпус привыкли к напряжению. Наверное интересно, как он звучит, я в первые часы записал для друзей кусочек, там фоновые звуки с работы. Видео без изображения, я не знаю как сюда скинуть mp3. Другой записи все равно пока нет.
Теперь я хочу сделать колесную лиру, это намного сложнее, но мой опыт в создании укулеле тут пригодится. Пока что готовы только наброски, я не спешу.
У меня есть телеграм канал, где я публикую этапы создания моих DIY, но сразу сажу - это не коммерческий канал, я ничего не собираюсь делать на заказ или рекламировать, все поделки только для себя. А бесплатно я делюсь опытом и если он вам интересен - добро пожаловать. А если вы хотите со мной своим поделиться, то я этому буду очень рад.
