Зачастую знакомство с миром игр начинается не только с самих произведений, но и с вопроса: а как лучше играть: клавиатурой или джойстиком? Первое привычнее и есть у каждого владельца ПК, второе же, как оружие у воина, является продолжением его самого, стоит только овладеть техникой “боя”. Одно из таких оружий, а именно Rapoo V600SE, мы и рассмотрим в данном обзоре.

Упаковка и комплектация

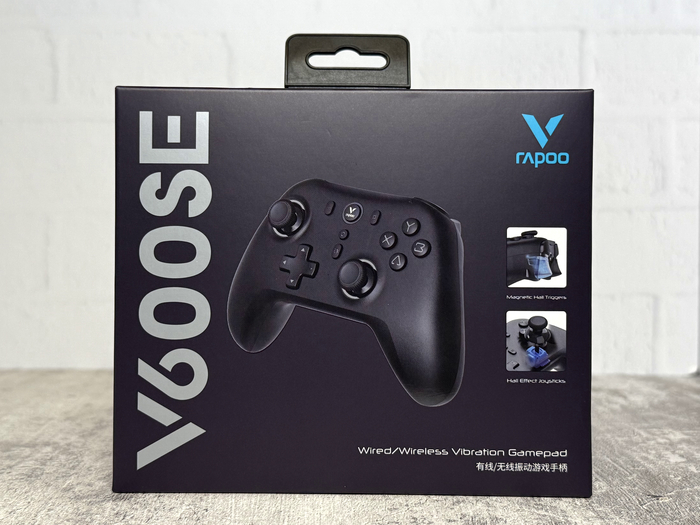

Геймпад поставляется в коробке из темно-синего картона, на первый взгляд достаточно тонкого. В целом упаковка небольшая и смотрится органично. Напечатаны  как изображение самого геймпада с названием модели слева от картинки, так и основные отличительные особенности.

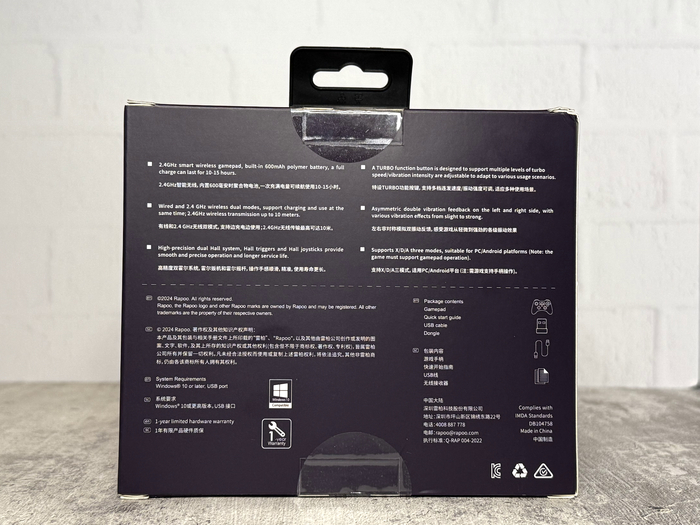

На задней стороне упаковки описаны остальные характеристики данного устройства. На торцах, с которых можно открыть коробку, присутствуют защитные пломбы в виде круглых прозрачных наклеек.

Внутри коробки находится пластиковая подложка, на которой расположились сам геймпад в защитном пакетике и чуть ниже - USB-ресивер. Именно благодаря данной подложке упаковку можно назвать действительно крепкой.

Отдельно хочется отметить, что производитель максимально подстраховался и постарался защитить даже стики, надев на них специальные поролоновые кольца.

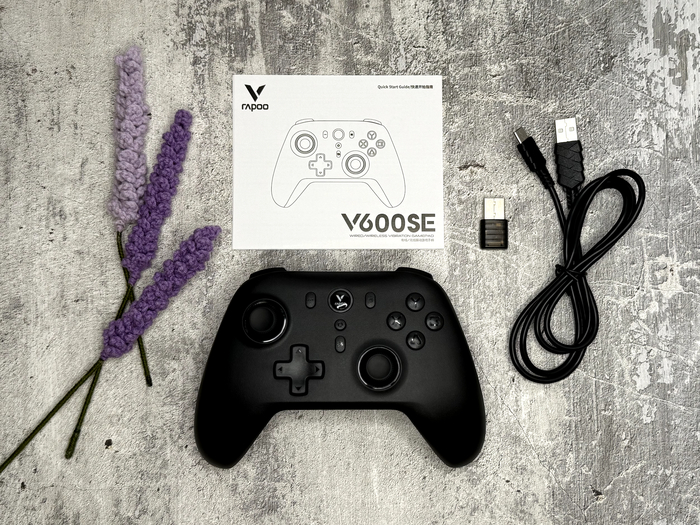

Комплектация стандартная:

• геймпад Rapoo V600SE

• USB-ресивер

• кабель USB Type-C - USB Type-A

• инструкция

Технические характеристики

Сложность подключения: Plug and Play
Тип соединения: проводной, беспроводной 2.4 GHz
Радиус действия беспроводной связи: до 10 м
Порт зарядки: Type-C
Количество кнопок: 13 +1 крестовина + 2 стика
Стики и триггеры: с датчиками Холла
Виброотдача: да
Аккумулятор:  Li Ion 600 mAh  (до 15 ч непрерывной работы)
Совместимость: Windows, Android, iOS

Внешний вид

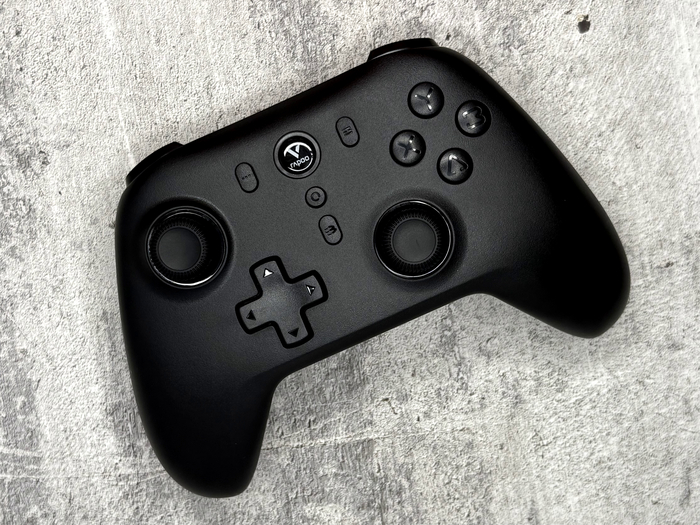

Геймпад Rapoo V600SE имеет классический дизайн: корпус эргономичной и симметричной формы, изготовлен из черного прочного пластика, шероховатого на ощупь. Плюс такого матового покрытия: не скользит в руках и не оставляет на себе следы. Каких-либо декоративных вставок нет. Все выполнено лаконично и очень похоже на геймпад от Xbox, только в монохромно-черном стиле.

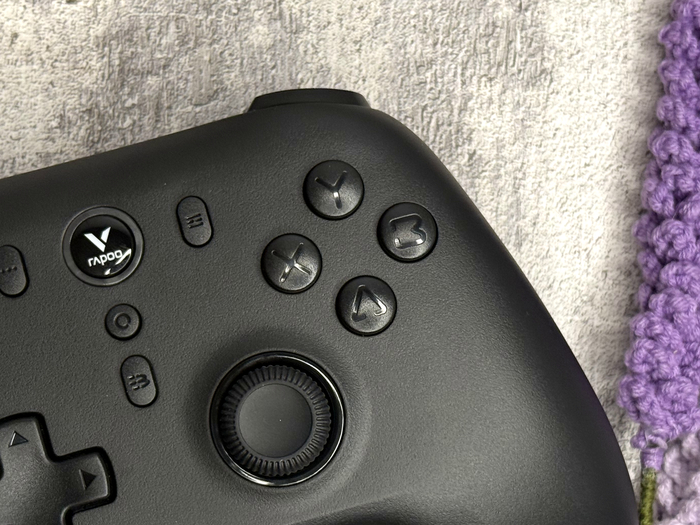

Кнопки A, B, X, Y мембранные,  со стандартным расположением (что неизменно плюс). Без подсветки(здесь уже кому как удобнее). Нажимаются легко.

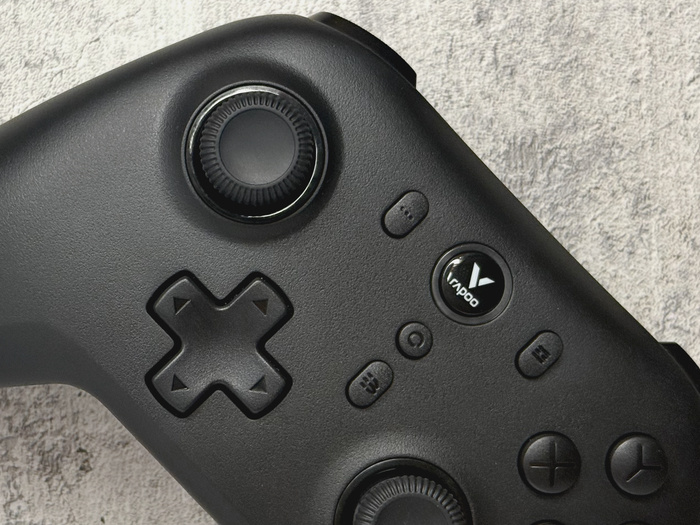

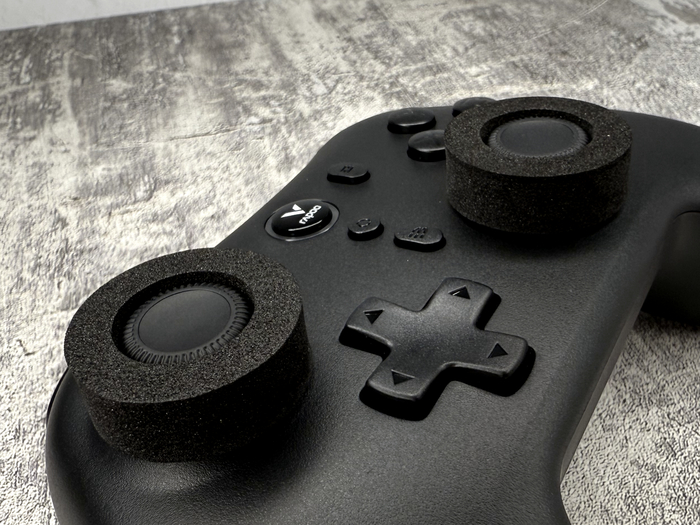

D-pad выполнен в виде четырехпозиционной крестовины, что облегчает и даже ускоряет работу: поскольку стрелочки друг от друга не отделены, то перемещаться по ним, особенно диагонально, будет удобнее и быстрее. Само нажатие нетугое. Люфта нет.

Правее и чуть выше располагается кнопка Home с эмблемой фирмы RAPOO, окантовка вокруг нее - это подсветка. По бокам от кнопки Home расположились дополнительные кнопки: Select Button и Start Buttom. Чуть ниже: Capture (можно перевести устройство в режим мышки) и Turbo (соответственно настройка турбо-режима, а так же настройка вибрации).

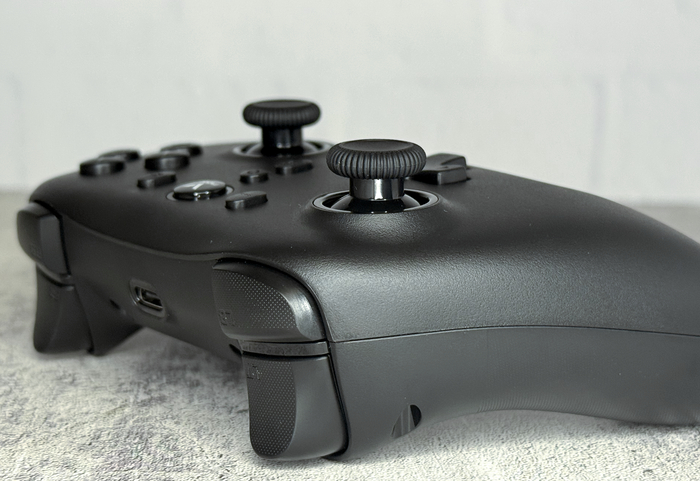

Стики (или мини-джойстики) расположены ассиметрично относительно друг друга. Шляпки стиков прорезинены.

Все детали джойстика выполнены в черном, матовом цвете, под общий стиль геймпада.

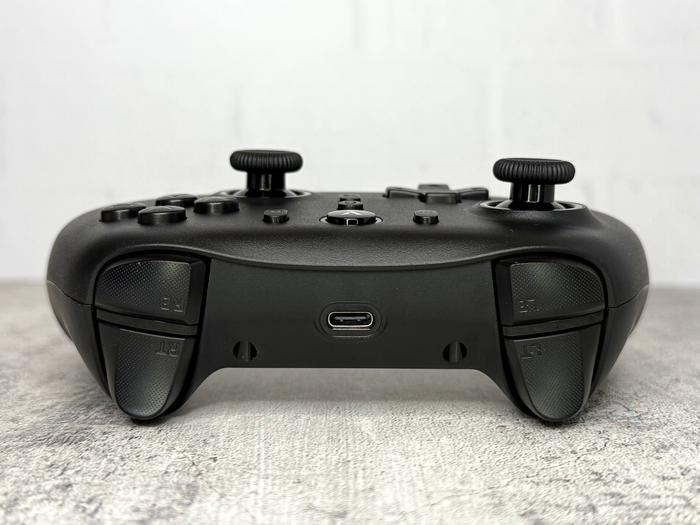

На задней панели находятся кнопки RB, LB, RT, LT и разъём Type-C для проводного подключения и зарядки. Заряда должно хватить до 15 ч работы. Обозначения что на триггерах, что на бамперах заметны, не сильно бросаются в глаза.

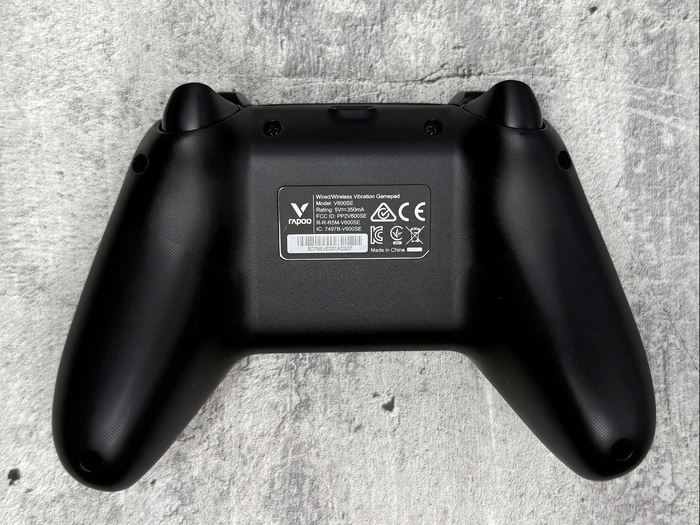

Внизу геймпада имеется наклейка с технической информацией.

AUX-разъема для наушников не предусмотрено.

Касательно сборки геймпада: заусенцев по краям и прочего брака не наблюдается. По всему периметру устройства зазоры ровные, нигде ничего не люфтит, не скрипит.

Габариты устройства: 156  х 104 х 60 мм

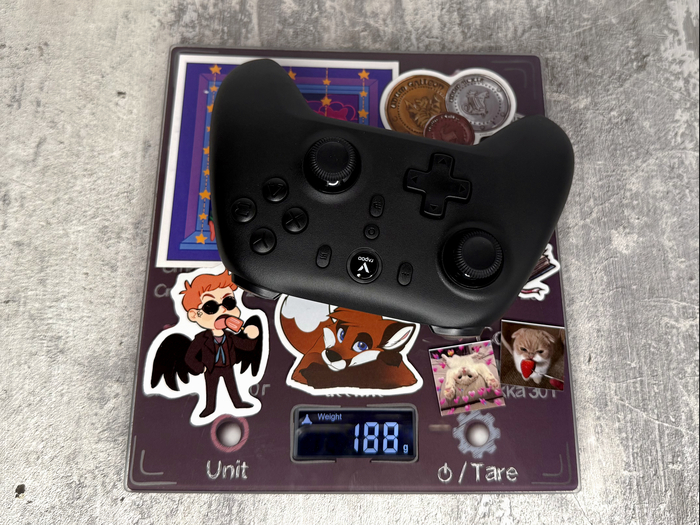

Вес: 188 гр

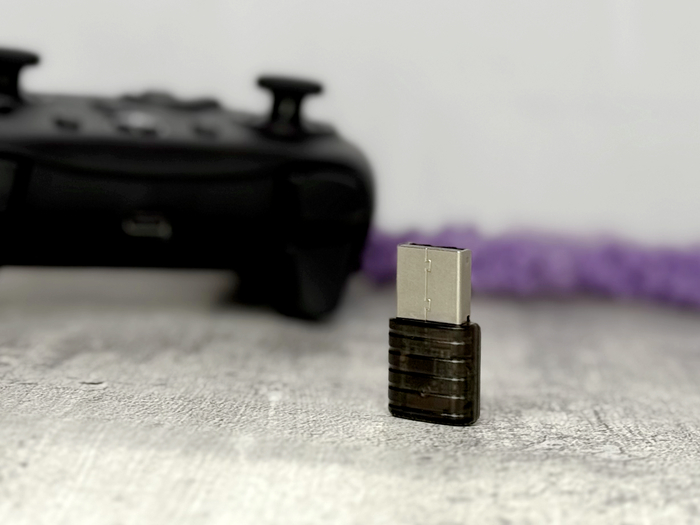

USB-ресивер довольно компактный, выполнен из глянцевого, слегка прозрачного пластика. Надписей нет, лишь легкая ребристость с одной стороны.

Эксплуатация

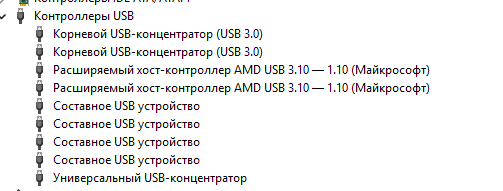

Подключение максимально простое: соединяем геймпад с компьютером или иным устройством (по радиоканалу через донгл или через USB - кабель), нажимаем на кнопку Home на геймпаде, драйверы установятся на соединяемое устройство автоматически. Готово, можно играть. Единственное: пока не перенастроите вручную, геймпад будет по умолчанию работать в режиме XInput . Для переключения на режим DirectInput достаточно нажать и удерживать кнопку Home в течение 2-3 секунд.

Какой-либо специальной программы для более индивидуальных настроек кнопок не предусмотрено. Подсветки, кроме, разве что, у кнопки Home, нет. С одной стороны минус, с другой - ничего не отвлекает и не бьет по глазам при игре в темноте.

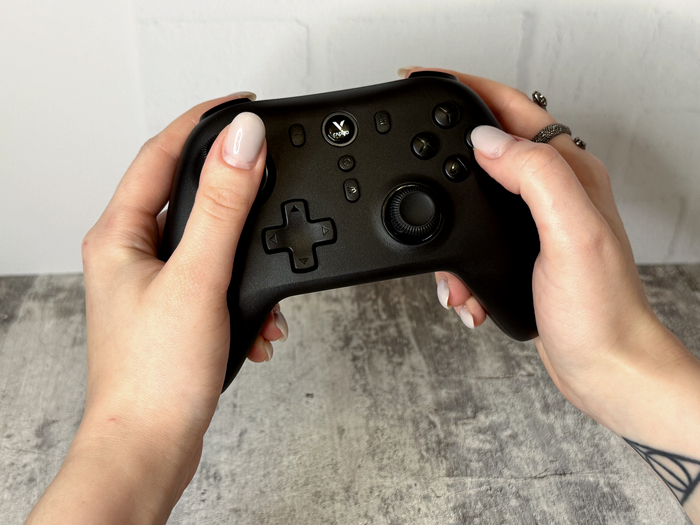

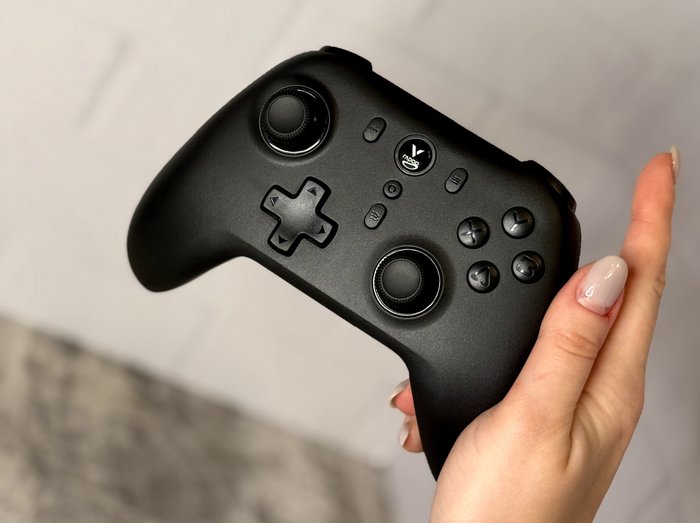

Благодаря матовой поверхности держать геймпад комфортно даже продолжительное время.  Многие жалуются, что при асимметрично расположенных стиках играть неудобно. Здесь могу поспорить: да, сначала может быть непривычно, но легко приноровиться и подобный расклад действительно интереснее, особенно в играх, где важна быстрая реакция.

Гироскопа в данной модели не предусмотрено. Зато триггеры и бамперы здесь на известных своим качеством и отличным откликом датчиках Холла. В играх вибротклик что в проводном, что в беспроводном режимах быстрый, без задержек.

С играми на телефоне (Android) проблем не возникло: геймпад быстро соединился, работал без нареканий. С ПК (Windows) так же все было хорошо. Единственное, как заметили многие: в  шутер от первого лица, где нужно много и метко стрелять, играть проще оказалось мышкой.  Зато для жанра гонок данный геймпад подойдет идеально за счет датчиков силы нажатия, установленных на триггерах.

Если во время игры геймпад разрядится, то его можно будет подключить заряжаться по проводу и спокойно продолжить играть(в этом случае устройство будет держать связь через беспроводное соединение).

Заключение

Да, здесь нет гироскопа, выхода на наушники и прочих наворотов. Но на то они и навороты, чтобы стоять на премиальных гаджетах за бешенные суммы. Здесь же, считаю, представлена хорошая, стильная рабочая лошадка, а благодаря датчикам Холла, которые усиливают погружение в игровой процесс, за свои деньги Rapoo V600SE очень даже хороший вариант.

🏗️ Можно ли создать универсальный стандарт?

Теоретически — да. Практически — сложно, но возможно при наличии:

• Условного «ПК 2.0-стандарта» с общей шинной системой.

• Слотов «всё в одном» с горячей заменой (например, по типу M.2/Thunderbolt/PCIe).

• Универсальной системы охлаждения (например, встроенного жидкостного охлаждения в корпусе).

• Поддержки со стороны производителей (Intel, AMD, NVIDIA и т.п.).

🔮 Перспектива

• Модульные ПК скорее появятся в корпоративном сегменте и в сфере автоматизации (встроенные системы).

• Для массового рынка — возможно, через 5–10 лет, если вырастет спрос на простоту и ремонтопригодность (как с Framework).

Рассмотрим проект спецификации для условного «ПК 2.0-стандарта» — модульной архитектуры персонального компьютера с унифицированной шинной системой и полной взаимозаменяемостью компонентов:

✅ Цель стандарта

Обеспечить модульность, масштабируемость, простоту обслуживания и модернизации ПК без необходимости использования кабелей, пайки или специализированных знаний.

🔧 1. Общая архитектура

• Унифицированная центральная плата (Backplane):

  • Служит в качестве главной шины передачи данных, питания и управления.

  • Поддерживает горячую замену модулей (где допустимо).

  • Использует высокоскоростную внутреннюю магистраль (аналог PCIe 6.0, CXL, Thunderbolt 5 или NVLink).

• Интерфейс соединения:

  • Физически защищённый слот (с автоматическим позиционированием и защёлками).

  • Унифицированный коннектор питания + данных.

  • Автоопределение модуля (Plug-and-Play + UEFI/BIOS + драйвер в микропрошивке модуля).

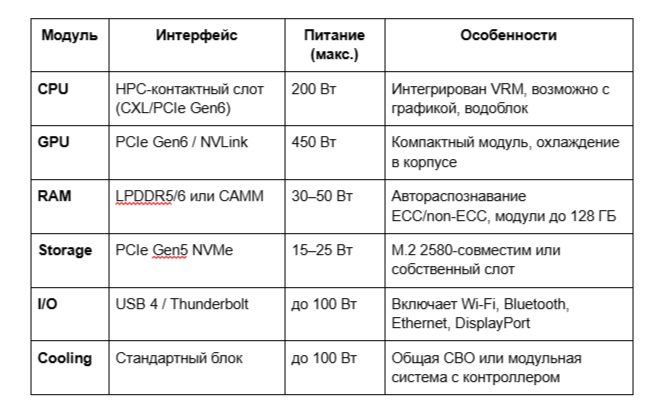

🔌 2. Требования к слотам и модулям

Каждый модуль должен соответствовать спецификации:

⚡ 3. Питание и энергоснабжение

• Главный БП:

  • Расположен в корпусе, мощность от 600 до 1200 Вт.

  • Поддержка распределения энергии по стандарту ATX 3.0/DC-ATX.

  • Управление питанием через шину (например, PMBus).

🧠 4. Управление и прошивка

• BIOS/UEFI прошивка в корпусе — с возможностью автообновления и диагностики.

• Флеш-микропрошивка на каждом модуле — включает драйвера, базовую информацию и режим совместимости.

• Система автоотключения неисправных модулей и диагностика на экране корпуса или мобильном приложении.

🔄 5. Совместимость и обратная связь

• Совместимость с ОС: Windows, Linux, ChromeOS (через универсальный HAL).

• Поддержка модульного API: универсальное ПО для обновления и настройки железа.

🧩 6. Дополнительно

• Все модули должны иметь:

  • Уникальный ID, QR/серийный номер, NFC-метку для диагностики.

  • Механизм горячей замены с разъединением сигнала и питания.

  • Термозащиту и автоотключение при перегреве.

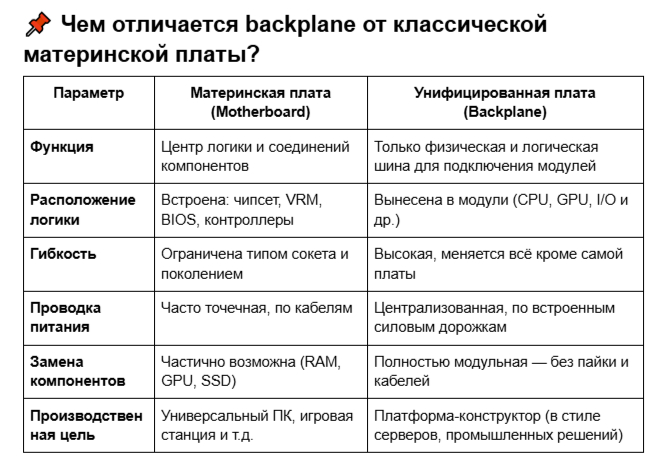

Унифицированная центральная плата (Backplane) — это функциональный аналог материнской платы, но с принципиально иной архитектурой и назначением.

🔧 Как устроена backplane-плата в ПК 2.0

• Не содержит активных чипов: только разъёмы, линии питания, сигнальные шины.

• Передаёт питание и данные от БП ко всем слотам.

• Управляется модулем CPU или I/O-модулем с прошивкой BIOS/UEFI.

• Может иметь встроенные диагностические и аварийные линии (например, аварийное отключение по температуре).

🛠 Примеры применения backplane:

• Серверы и blade-системы (HP, Dell, Cisco).

• Встраиваемые промышленные ПК.

• Некоторые прототипы модульных рабочих станций.

Таким образом, в ПК 2.0 роль материнской платы делится:

• Backplane — только инфраструктура (корпус, питание, сигналы).

• Модули — несут на себе всю активную логику и вычисления.

Принцип работы унифицированной центральной платы (Backplane) в архитектуре «ПК 2.0» — модульного персонального компьютера:

🔧 1. Назначение backplane

Backplane — это пассивная или полупассивная плата, выполняющая роль инфраструктурной основы для соединения всех модулей ПК. Она не содержит активной логики, как чипсет или контроллеры, а лишь обеспечивает:

• передачу питания,

• маршрутизацию сигналов данных и управления,

• физическую фиксацию модулей,

• базовую электрическую защиту и коммутацию.

⚙️ 2. Структура и компоненты

🔌 Питание

• От модульного блока питания (БП) в корпусе поступает ток на центральный силовой разъём.

• Внутри платы есть широкие силовые дорожки/шины, которые раздают питание по всем слотам.

• Питание на каждый слот идёт через VRM (Voltage Regulator Module) или интегрированные линии питания с предохранителями.

📶 Сигнальные линии

• От каждого слота расходятся высокоскоростные линии передачи данных:

  • CPU ↔ GPU: например, 32 линии PCIe Gen6.

  • CPU ↔ RAM: через модульную CAMM-шину или унифицированную LPDDR-шину.

  • CPU ↔ Storage: через PCIe/NVMe линии.

  • CPU ↔ I/O: через универсальную шину (например, Thunderbolt 5 / USB4 / DisplayPort).

• Линии проложены с учётом дифференциального сигнала, минимальных наводок и задержек.

🧠 Системная логика

• BIOS/UEFI находится на CPU-модуле или в I/O-модуле.

• После подачи питания и старта CPU, выполняется инициализация всех подключённых модулей (автоопределение).

• Плата содержит I²C-шину или SPI-шину управления, которая соединяет все слоты для передачи служебных команд: идентификация, мониторинг температуры, скорости вентиляторов и др.

🧩 3. Работа модулей через backplane

🔁 Загрузка

1. Пользователь нажимает кнопку питания.

2. Блок питания активирует backplane, подаёт питание на VRM и модули.

3. CPU-модуль запускает микропрошивку BIOS/UEFI.

4. Инициируется сканирование подключённых слотов:

   • Считываются ID модулей.

   • Проверяются прошивки и совместимость.

5. CPU и I/O модули договариваются о конфигурации шин и запускают ОС.

💬 Передача данных

• Все основные передачи данных идут через внутренние магистрали на самой плате.

• Например:

  • RAM напрямую соединена с CPU-модулем.

  • GPU общается с CPU по PCIe.

  • SSD взаимодействует с CPU напрямую или через контроллер в I/O-модуле.

🔐 4. Безопасность и отказоустойчивость

• Каждый слот имеет:

  • Термодатчики и токовые датчики.

  • Предохранители или электронные ключи на питание.

  • Автоотключение при перегреве или коротком замыкании.

• В случае ошибки система выводит сообщение на экран/панель или отключает модуль.

🔄 5. Горячая замена (hot swap)

• Некоторые модули (SSD, I/O, RAM) поддерживают горячее подключение/отключение.

• CPU и GPU требуют предварительного выключения (в большинстве реализаций).

• При извлечении модуля:

  1. Система деактивирует питание и сигнал.

  2. Освобождает слот (физическая защёлка или сигнал LED).

  3. После замены — автосканирование и интеграция в систему.

💡 Заключение

Унифицированная центральная плата работает как платформа-коммутатор, не вмешиваясь в вычислительные процессы, а лишь:

• соединяет модули,

• передаёт данные и питание,

• обеспечивает контроль и защиту,

• упрощает сборку и обслуживание.

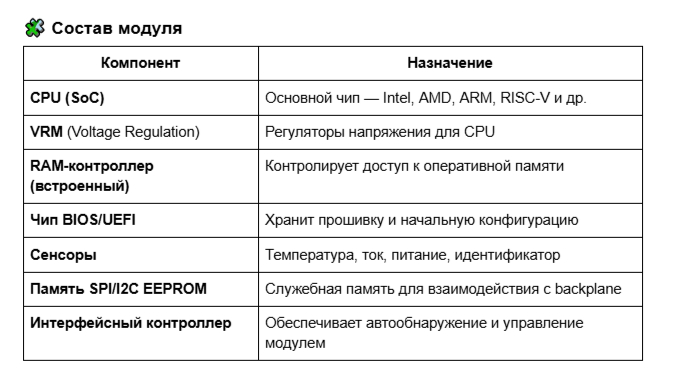

🧠 CPU-модуль в ПК 2.0: общие принципы

Это самостоятельный сменный блок, включающий не только сам процессор, но и всё необходимое для его автономной работы. Он заменяет собой сокетную установку CPU на классической материнской плате.

🔧 1. Аппаратные требования

📦 Форм-фактор

• Компактный модуль размером примерно 10×10 см.

• Пластиковый или алюминиевый корпус с радиатором/контактом для СВО.

• Встроенный разъём типа «карта-плата» (например, адаптированная версия CXL/PCIe с высокой плотностью контактов).

🔌 Интерфейс подключения

• Унифицированный слот:

  • Контактная группа с высокой пропускной способностью (например, до 128 линий PCIe Gen6 или аналог CXL).

  • Поддержка как высокоскоростных шин (CPU ↔ RAM, CPU ↔ GPU), так и низкоскоростных (управление, питание).

• Возможность подключения:

  • 1–2 GPU-модулей,

  • до 4 слотов RAM,

  • до 4 NVMe SSD,

  • I/O-модуля (USB, DisplayPort, Ethernet и др.).

🔋 2. Энергопитание

• Поддержка TDP до 200–250 Вт (для high-end CPU).

• Встроенные VRM на модуле, согласованные с backplane.

• Энергоэффективный режим — поддержка перехода в сон и отключения без извлечения.

🌐 3. Функции BIOS/UEFI и прошивки

• Микропрошивка модуля отвечает за:

  • первичную инициализацию модулей,

  • загрузку операционной системы,

  • коммуникацию с I/O и GPU.

• Поддержка Plug-and-Play BIOS ID — любой CPU-модуль автоматически распознаётся системой.

• Прошивка обновляется через I/O или отдельный порт обновления (например, USB-C с защитой от записи).

🛡️ 4. Защита и безопасность

• Идентификатор модуля (ID/QR/NFC) для отслеживания, диагностики и учёта.

• Температурная защита и отключение при перегреве.

• Аппаратный TPM-чип (или эквивалент) для обеспечения безопасности загрузки.

🖼️ 5. Внешний вид (описательно)

Модуль может выглядеть так:

• Плоский прямоугольник, по толщине сравнимый с внешним SSD.

• Верхняя часть — металлическая крышка/радиатор с термоконтактом для СВО/воздушного охлаждения.

• На боковой части — индикатор работы и NFC-метка.

• Нижняя часть — шина подключения, типа «edge connector» (контактная гребёнка) с двух сторон.

• Возможна механическая защёлка, фиксирующая модуль в слоте.

📈 Дополнительные возможности

• Варианты для профессионалов: CPU с интегрированной графикой (например, AMD APU или Intel Xe).

• Поддержка модульных кластеров: соединение нескольких CPU-модулей через внутреннюю шинную архитектуру (например, для рабочих станций и серверов).

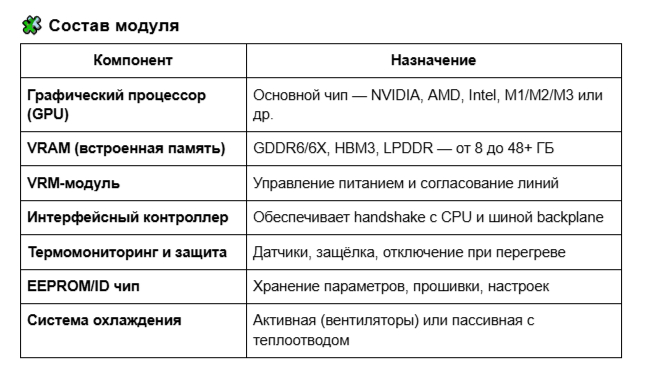

🎮 GPU-модуль в ПК 2.0: общие принципы

GPU-модуль — это полностью автономная вычислительная видеокарта, реализованная в форме сменного модуля (вставляется в слот, как карта памяти или blade-блок). Он заменяет классическую видеокарту с отдельным креплением и кабелями.

🔧 1. Аппаратные требования

📦 Форм-фактор

• Примерные габариты: 15×10×2 см, без внешнего питания или дополнительных разъёмов.

• Возможность горизонтального и вертикального расположения в корпусе.

• Верхняя часть — интегрированный радиатор или интерфейс под модуль СВО.

• Нижняя часть — высокоскоростной разъём-шина (аналог PCIe Gen6 / CXL или унифицированный GPU-слот ПК 2.0).

🔌 2. Интерфейс подключения

• Разъём на базе PCIe Gen6 или CXL 2.0/3.0 (до 64 или 128 линий).

• Поддержка горячего подключения (hot-swap), если разрешено BIOS и backplane.

• Передача:

  • Графических потоков к CPU или напрямую к дисплею через I/O-модуль.

  • Управления вентилятором и питанием через I²C или специализированную служебную шину.

🔋 3. Энергопитание

• Питание поступает через backplane от центрального БП.

• Поддержка мощности до 300–400 Вт (с системой распределения тока и VRM).

• Встроенные защиты от перенапряжения, перегрузки, перегрева.

🌐 4. Автоматизация и программируемость

• При установке модуля:

  • Система CPU считывает ID GPU и активирует соответствующий драйвер.

  • Поддержка мульти-GPU (например, 2–4 модуля в слотах GPU).

  • Возможность обновления прошивки напрямую через интерфейс ОС.

• Поддержка расширенного протокола диагностики и мониторинга (в BIOS/UEFI или через ОС).

🛡️ 5. Безопасность

• Электронная защита контактов.

• Аппаратная идентификация.

• Поддержка защищённой графической среды (например, для систем AI/ML, автопилотов и т. д.).

🖼️ 6. Внешний вид (описательно)

• Компактный прямоугольный модуль, с алюминиевым или графеновым кожухом.

• Верхняя крышка — съёмная или с контактами под теплотрубку/радиатор.

• На корпусе — индикатор работы, система LED-кодов ошибок.

• Нижняя часть — контактная гребёнка, вставляемая в слот GPU на backplane.

• Возможны фиксирующие защёлки, обеспечивающие надёжность соединения и теплоотвод.

📈 Дополнительные возможности

• Версия GPU-модуля с интегрированными видеовыходами (DisplayPort, HDMI), если система допускает прямой вывод с GPU.

• Специализированные модули:

  • AI-ускорители (NVIDIA Tensor, AMD Instinct, Google TPU),

  • рабочие GPU (Quadro/Pro),

  • энергоэффективные GPU (для мобильных и пассивных сборок).
