Линейка процессорных кулеров PCCooler в последние годы стремительно расширяется, и если модель RT400 с четырьмя теплотрубками уже успела зарекомендовать себя как крепкий «середняк», то герой сегодняшнего обзора, PCCooler RZ500, замахивается на большее. Пять тепловых трубок, заявленный TDP до 250–260 Вт, аккуратный белый корпус и 120-мм вентилятор с гидродинамическим подшипником. Звучит как рецепт универсального решения для современных процессоров. Но так ли это на самом деле? Знакомимся!
Технические характеристики
Упаковка и комплектация
Кулер поставляется в компактной картонной коробке, оформленной в фирменном стиле PCCooler. На лицевой стороне – крупное изображение белой версии RZ500, на обратной – таблица со спецификациями и перечень поддерживаемых сокетов. Внутри радиатор и вентилятор надежно зафиксированы пенополиэтиленовыми демпферами, что исключает повреждения при транспортировке.

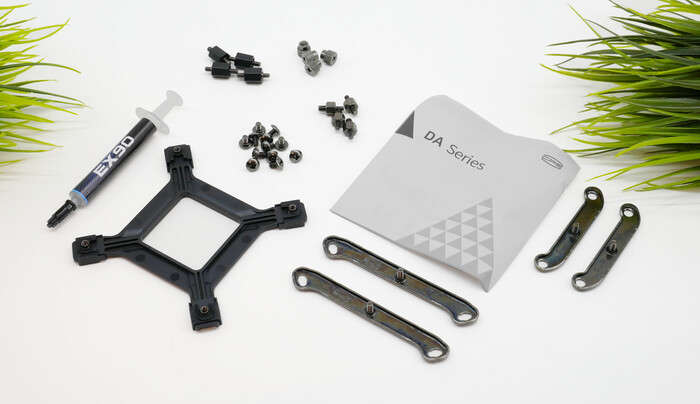

Комплект поставки нельзя назвать скудным. Помимо самого радиатора с предустановленным вентилятором, в коробке обнаруживаются:
усилительная пластина (бэкплейт) для платформ Intel;
две пары металлических опорные планок (отдельно для Intel и AMD);
набор гаек и металлоплатиковые втулок;
четыре пары металлических скоб для крепления вентилятора (две для комплектного вентилятора, две запасные – для второй «вертушки»);
шприц с термопастой EX90;
руководство по сборке.
Внешний вид и конструкция
PCCooler RZ500 – это классическая односекционная башня. Белая расцветка (в маркировке – WH) выглядит действительно благородно: окрашены и алюминиевые ребра радиатора, и тепловые трубки, и сам вентилятор тоже целиком белый. Никакого «черного никеля» или контрастных вставок – полное цветовое единство, что особенно оценят сборщики систем в светлых корпусах.
Высота кулера составляет 155 мм. Это значит, что кулер без проблем поместится в большинство среднеформатных корпусов, но в сверхкомпактные офисные «кузовки» он может и не поместится.
Пристально разглядывая радиатор можно заметить, что он все же не симметричный, как кажется на первый взгляд. Объем башни слегка смещен в сторону – в угоду совместимости с планками памяти.
При взгляде с боков, хорошо видно, что длинные торцы пластин отличаются. Кромка, обращенная к вентилятору, выполнена ровной, а задняя, свободная сторона получила волнообразный профиль. По замыслу производителя, подобная геометрия должна ослабить сопротивление воздушному потоку, снизить аэродинамический шум и улучшить продувку радиатора при невысоких оборотах.
Верхняя часть радиатора накрыта декоративной накладкой. Внешняя ее часть металлическая серебристого цвета (судя по всему – алюминий), однако в конструкции есть и пластик, часть которого хорошо видно на «усеченном» уголке – белый чешуйчатый рельеф и тонкая оранжевая полоса. На внешней, металлической, части накладке выгравирован логотип CPS (производительная линейка – PCCooler Performance Series).
Основание изготовлено как единый элемент, который также покрыт черной краской. Сверху на нем предусмотрены охлаждающие ребра, за счет чего формируется небольшой дополнительный радиатор. Сердце радиатора – пять медных тепловых трубок диаметром 6 мм, которые идут прямиком из подошвы кулера.
Основание кулера, как уже упоминалось, представляет собой теплопроводные трубки, плотно сплоченные между собой. На поверхности отчетливо видны следы обработки фрезой, но сама плоскость достаточно ровная. Такая технология именуется технологией прямого контакта (H.D.T., Heat-pipe Direct Touch) и чисто теоретически лучше дополнительной пластины, хотя эффективность напрямую зависит от качества подгонки деталей и общей культуры производства.

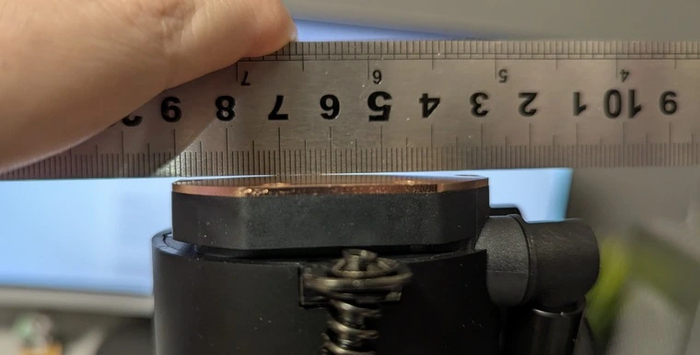

Плоскость подошвы идеальна во всех направлениях. Ни бугров, ни горбов, ни ям, ни впадин.
Отпечаток термопасты очень и очень хороший.
В комплекте с RZ500 используется 120-мм вентилятор в белом цвете. Явного обозначения модели вентилятор не имеет. Указаны лишь напряжение и сила тока. Из спецификаций известно, что заявленная максимальная скорость вращения – 2200 об/мин, а построен он на гидродинамическом подшипнике.
Крыльчатка насчитывает десять лопастей. Статор держится на четырех изогнутых стойках. На корпусе можно найти стилизованные стрелки, обозначающие направление вращения крыльчатки и направление воздушного потока. Подключение к материнской плате производится коннектором 4-pin. По углам корпуса установлены резиновые антивибрационные накладки – мелочь, но приятная, так как они снижают возможность передачи вибрации на радиатор.
Установка
PCCooler RZ500 поддерживает весь актуальный спектр сокетов: Intel LGA 115x, 1200, 1700, 1851, а также AMD AM4 и AM5. Процесс установки нельзя назвать сложным. Для платформы Intel сначала необходимо установить бэкплейт на обратную сторону материнской платы, затем накрутить стойки и закрепить монтажные пластины.
Для AMD используются свои пластины, которые устанавливаются на место демонтированных штатных крючков из пластика через металлопластиковые втулки с двусторонней резьбой.
Не забываем снять защитную пленку с подошвы и нанести термопасту. Производитель положил в комплект EX90 – топовый состав PCCooler с заявленной теплопроводностью 14,8 Вт/(м·К). Для пасты из комплекта это весьма высокий показатель, однако несмотря на достаточно большой шприц самого продукта внутри немного: хватит на пару, максимум тройку установок.
Устанавливаем радиатор без вентилятора, так как он перекроет доступ к монтажным винтам, которых здесь всего два. Сам же вентилятор крепим скобами в последнюю очередь, на уже установленный радиатор.
Установленный PCCooler RZ500 никак не мешает доступу к планкам оперативной памяти. Зазор небольшой, но он есть. Если установить нештатный пухлый (38 мм) вентилятор, то доступ к первому слоту будет перекрыт, однако планки чаще установлены только во второй и четвертый слот. Ну и сам вентилятор можно поднять повыше и зафиксировать его таким же штатным образом – препятствий этому нет. Впрочем, это все уже больше удел энтузиастов, а не простых пользователей.
Тестирование – скорость и шум
Первым делом рассмотрим, как изменяются обороты вентилятора при различной скважности ШИМ-сигнала. Управление скоростью и снятие замеров выполнялись с помощью утилиты Fan Control.
Вентилятор из комплекта, по паспорту рассчитан на диапазон от 500 до 2200 об/мин с допуском ±10%. На практике минимальная скорость составила 547 об/мин, что соответствует 25% ШИМ. Максимальная же скорость оказалась 2116 об/мин, что укладывается в заявленные допуск.
Уровень шума замерялся шумомером Мегеон-92130 на расстоянии 15 см от центра ротора вентилятора.
Уровень шума, как и следовало ожидать, растет вместе с оборотами. На 25–40% (547–981 об/мин) кулер работает почти бесшумно, 38,6–39,2 дБА. На 1200 об/мин шум составляет 40,4 дБ, что находится на границе комфорта для тихой системы. На максимальных оборотах (2116 об/мин) уровень шума достигает 53,9 дБА – это уже ощутимо, но для высоких нагрузок приемлемо.
Тестирование – производительность
Все настройки BIOS сброшены на стандартные. Для нагрузки на процессор использовалась утилита Prime95 в режиме SmallFFT, при этом Ryzen 7 7700 выдавал примерно 88 Вт тепловой мощности. Все основные параметры отслеживались с помощью HWinfo. Порядок фиксации результатов был таким: сначала процессор прогревался до стабилизации температуры, после чего отсчет времени в программе обнулялся. На итоговый график выводилось среднее значение температуры по датчику Tctl/Tdie, измеренное за последующие 5 минут работы. В тестовом помещении температура воздуха находилась на уровне 25 °C.
Как видно из графика, при минимальных оборотах (547 об/мин) температура держится на уровне 88,1 °C. Очень неплохо, особенно учитывая максимальную и постоянную нагрузку на процессор. При повышении скорости до 1200 об/мин температура падает до 73,9 °C – это тот самый «комфортный» режим, при котором кулер уже эффективно справляется с теплом, но шума еще нет. Работа на максимальных оборотах (2116 об/мин) позволяет процессору скинуть еще ≈4 °C.
Тестирование – сравнительные данные
Для полноты картины сравним шума, производимый PCCooler RZ500 с другими кулерами.
По уровню шума, в сравнении с иными представителями воздушного охлаждения, PCCooler RZ500 выглядит крепким середнячком.
Сравнение с кулерами схожей конструкции, показывает ощутимое преимущество PCCooler RZ500 над оппонентами. Это логично: пять тепловых трубок RZ500 обеспечивают лучший отвод тепла, чем четыре у оппонентов.
*Стоит оговорится: тестирование PCCooler RT400 проходило ранее, при температуре окружающего воздуха 27 °C, тогда как PCCooler RZ500 и Formula V Line Ice Boid 4PSD12 тестировались при 25 °C. Так что напрямую сравнивать можно лишь эту пару кулеров.
PCCooler RZ500 White – это грамотно сбалансированный башенный кулер, который закроет потребности большинства пользователей, собирающих систему на процессорах среднего и верхнего сегмента (Core i5/i7, Ryzen 5/7). Пять тепловых трубок с прямым контактом, совместимость с высокими планками памяти и возможность установки второго вентилятора – все это делает его привлекательным вариантом для сборки в светлом корпусе.
Приятный дизайн с декоративной алюминиевой пластиной, скрывающей концы теплотрубок.
Компактность, с полным доступом к слотам ОЗУ
Высокая эффективность охлаждения при низком уровне шума
