С выходом процессоров Intel Core Ultra 200-й серии (семейство Arrow Lake-S) и нового сокета LGA 1851 производители материнских плат существенно обновили свои модельные ряды. Линейка TUF Gaming от ASUS, традиционно ассоциирующаяся с надежностью, милитари-дизайном и доступной ценой, в этом поколении сделала неожиданный и приятный поворот в сторону эстетики.

Сегодня у нас на обзоре ASUS TUF Gaming Z890-PRO WIFI. Это предтоповое решение в серии TUF, которое не только предлагает все преимущества старшего чипсета Intel Z890, но и щеголяет светлым исполнением, что встречается не так уж часто. Знакомимся!

Технические характеристики

Упаковка и комплектация

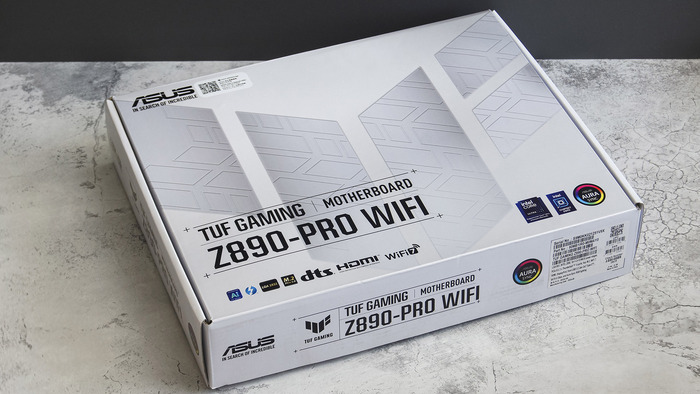

Материнская плата поставляется в коробке стандартных размеров, но оформление сразу намекает на смену имиджа. Вместо привычных темно-серых и черных тонов здесь доминирует белый и светло-серебристый цвет. На лицевой стороне крупными буквами указана модель платы и поддерживаемые технологии, включая Wi-Fi 7 и PCIe 5.0.

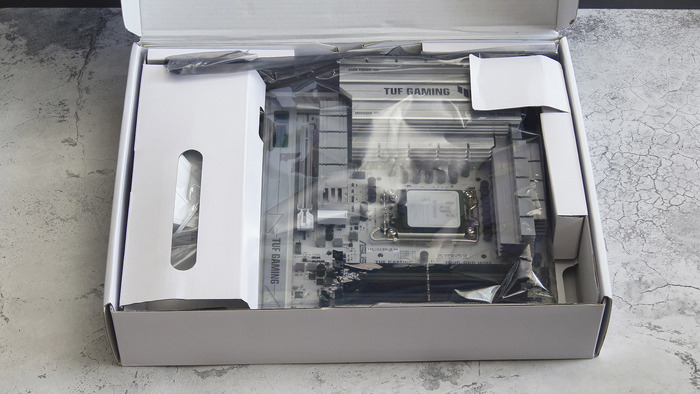

Внутри коробки плата традиционно упакована в антистатический пакет и уложена в картонный поддон. Свободного места практически нет, компоновка плотная.

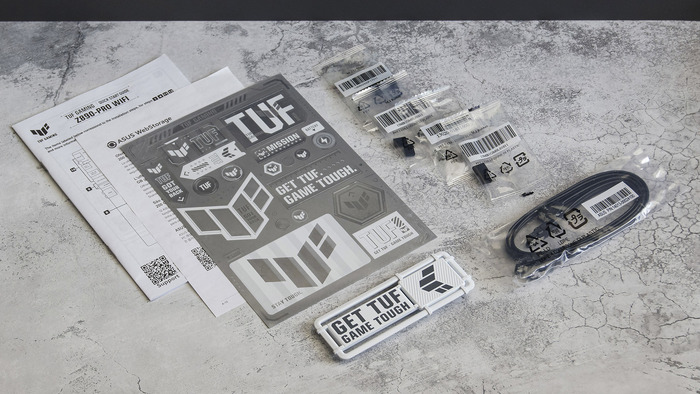

Комплект поставки типичен для серии TUF Gaming — здесь только самое необходимое для сборки, без особенных излишеств. Интерес вызывает разве что пластиковая накладка, которая крепиться на один из радиаторов VRM. Выполняет она сугубо декоративную функцию. Еще, здесь есть антенна Wi-Fi, но о ней мы поговорим позже.

Внешний вид и особенности

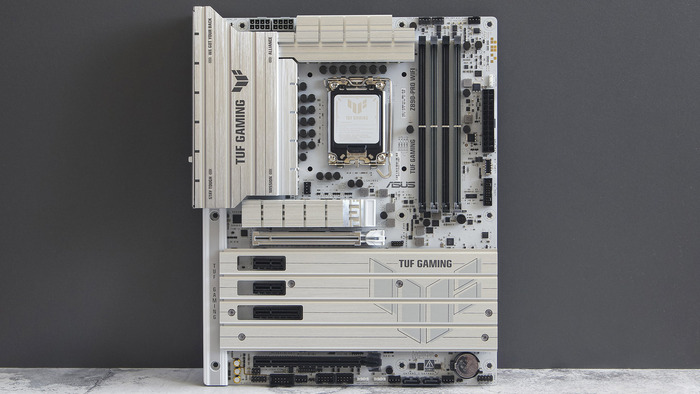

ASUS TUF Gaming Z890-PRO WIFI кардинально отличается от своих предшественниц на чипсетах Z690 или Z790. Здесь производитель отказался от черного текстолита в пользу светло-серого, можно даже сказать белого, цвета, который идеально сочетается с массивными серебристыми радиаторами. Это делает плату отличным выбором для полностью белых сборок или систем в стиле «Silver/White». Справедливости ради стоит упомянуть, что существует несколько иная плата из этой же линейки выполненная в привычной темной расцветке – ASUS TUF Gaming Z890-PLUS WIFI

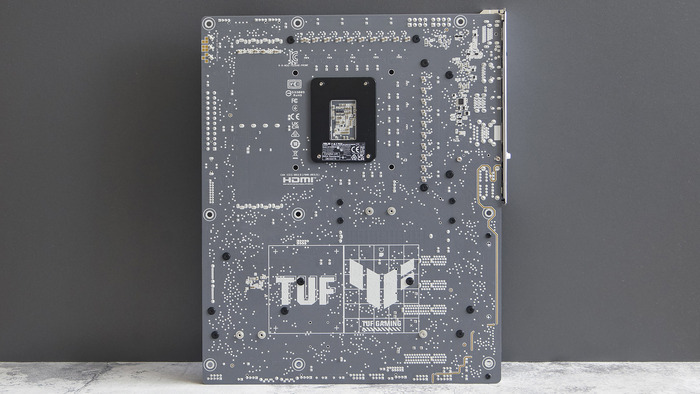

С обратной стороны платы мы видим тот же светло-серый текстолит с крупным принтом логотипа TUF. Элементов здесь немного. В глаза бросается ответная металлическая часть сокета черного цвета. Также хорошо видно, что для крепления радиаторов использованы винты, что обеспечивает лучший прижим по сравнению с пластиковыми клипсами. Да и это просто надежнее.

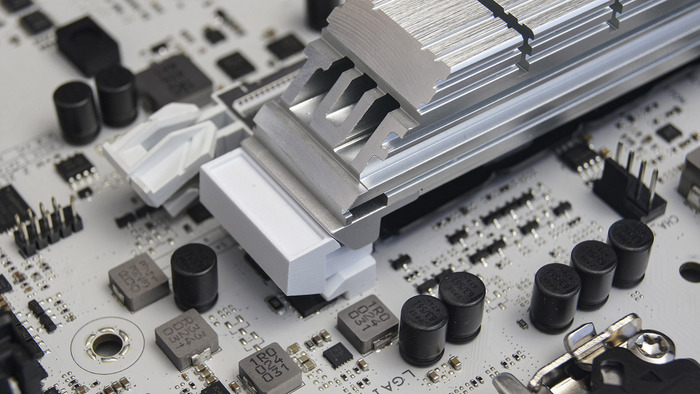

Вокруг сокета выстроена массивная система охлаждения VRM, которая выглядит довольно монументально, да и просто приятно.

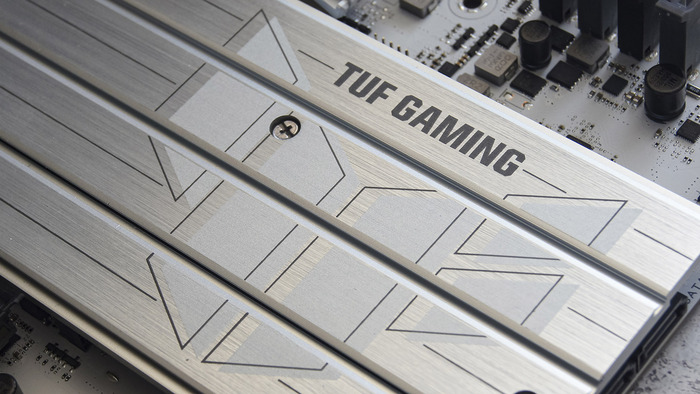

Нижняя половина платы сокрыта под плоской пластиной алюминиевой «брони» с большущим логотипом TUF. Не припомню подобного обилия цельного (почти) металла у линейки TUF ранее. Чуть выше этой пластины находится массивнейший радиатор верхнего разъема M.2. Подробно остановимся на нем чуть позже.

Подсистема питания

Для ASUS TUF Gaming Z890-PRO WIFI инженеры выбрали мощную схему, способную справиться с флагманским Core Ultra 9 285K.

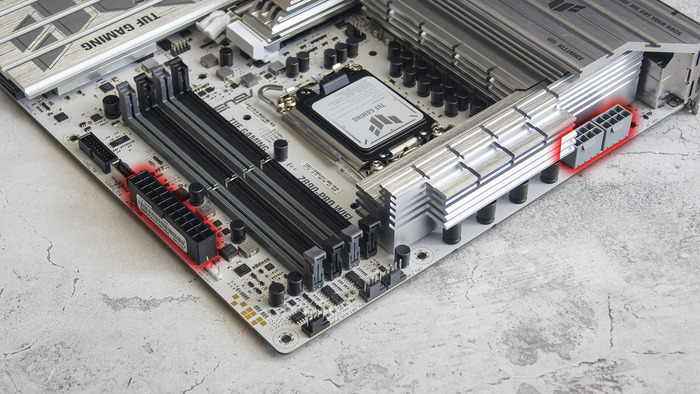

Питание на плату подается через основной 24-pin разъем и два 8-pin разъема. В общем-то это уже стандартная практика для более-менее приличных плат.

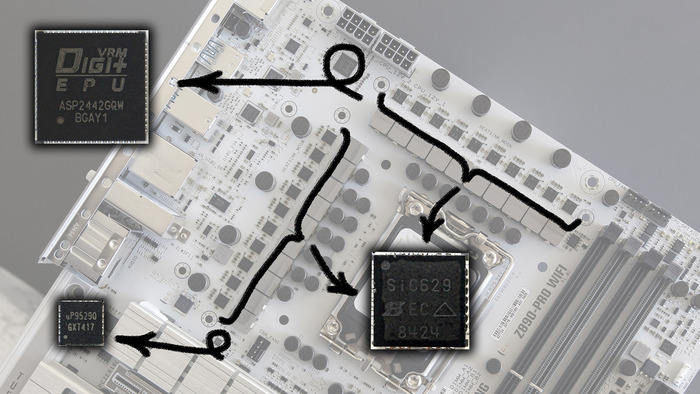

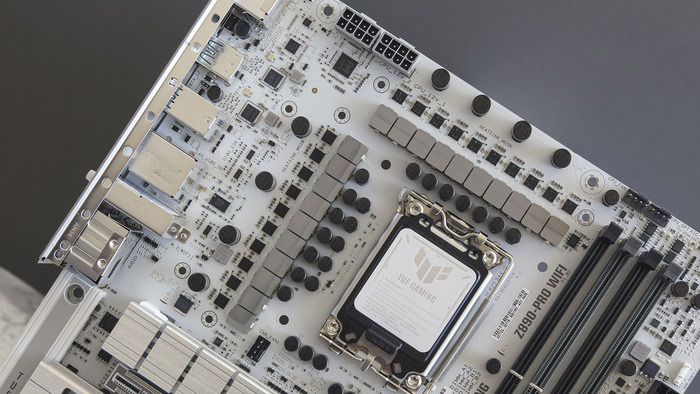

Схема питания построена по формуле 16+1+2+1 (VCORE + VCCGT + VCCSA + VNNAON). В качестве силовых элементов для основных фаз VCORE используются DrMOS сборки Vishay SiC629 (80А). Фазы VCCSA управляются ШИМ-контроллером uP9529Q производства uPI Semi. Управление питанием остальных фаз осуществляется ШИМ-контроллером DIGI+ VRM с маркировкой ASP2442GQW. Это проверенное решение, используемое во многих платах ASUS верхнего и среднего сегмента.

За охлаждение отвечают Радиаторы VRM. Конструктивно, они не связаны тепловой трубкой, но их размеры внушают уважение. Это крупные куски алюминия с развитым оребрением и глубокими проточками, что значительно увеличивает площадь рассеивания тепла по сравнению с простыми брусками. Радиаторы контактируют с элементами через термопрокладки. Охлаждаются как силовые мосфеты, так и дроссели, что важно при высоких нагрузках.

Оперативная память и слоты расширения

Плата оснащена четырьмя слотами DIMM для оперативной памяти стандарта DDR5. Защелки на слотах расположены только с одной стороны (сверху), что упрощает монтаж модулей при установленной видеокарте. Заявляется работа памяти на частотах свыше 8000 МГц (OC).

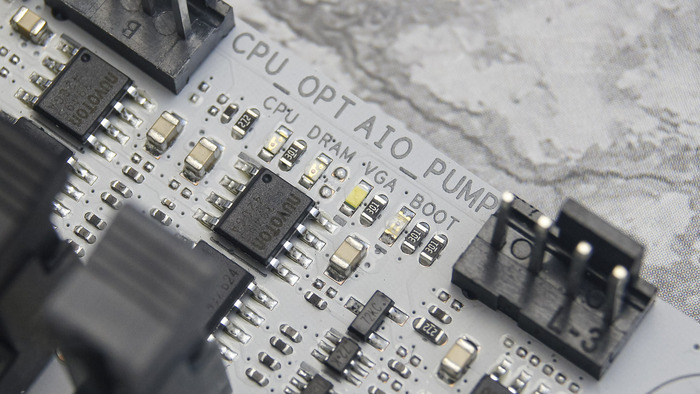

Рядом со слотами памяти можно заметить светодиодную индикацию Q-LED (Boot, VGA, DRAM, CPU), которая помогает быстро диагностировать проблемы при запуске системы.

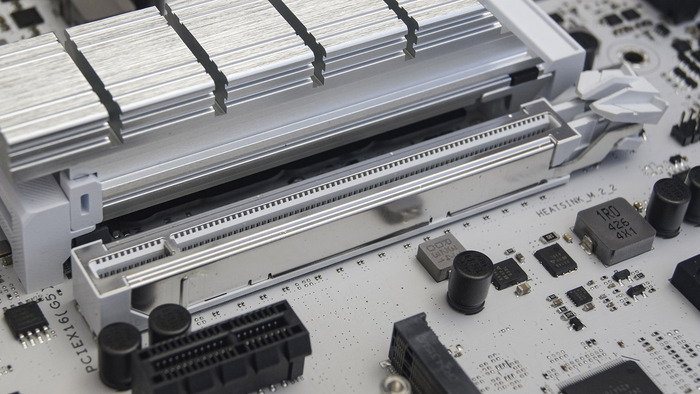

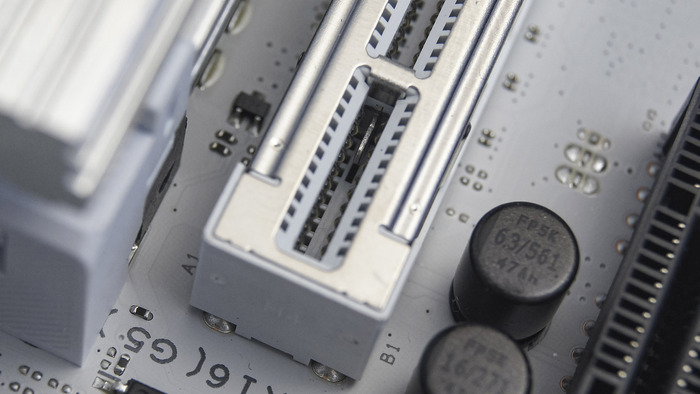

PEG слот представлен PCIe 5.0 x16. Он имеет металлическое армирование (SafeSlot) для защиты от вырывания при использовании тяжелых видеокарт.

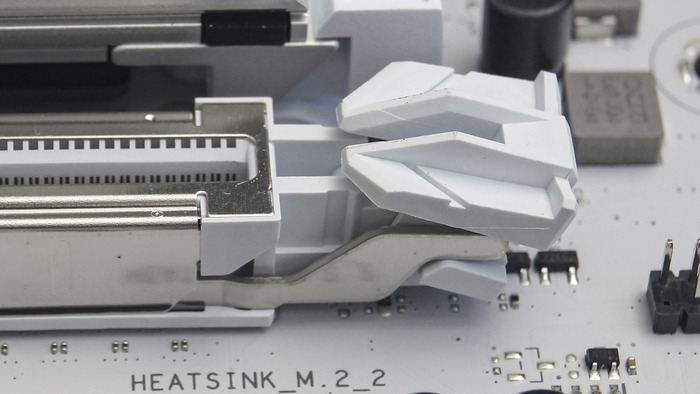

Но самое интересное — это механизм PCIe Slot Q-Release Slim. Теперь здесь нет никакой кнопки, а замок разъема выглядит как самый обычный, тот что используют в самых недорогих платах. Но это только на первый взгляд. В действительности же механизм с красивым названием встроен в сам слот. Чтобы извлечь видеокарту, достаточно просто потянуть её за левый край (ближе к портам вывода) на себя — замок автоматически откроется. Это невероятно удобно.

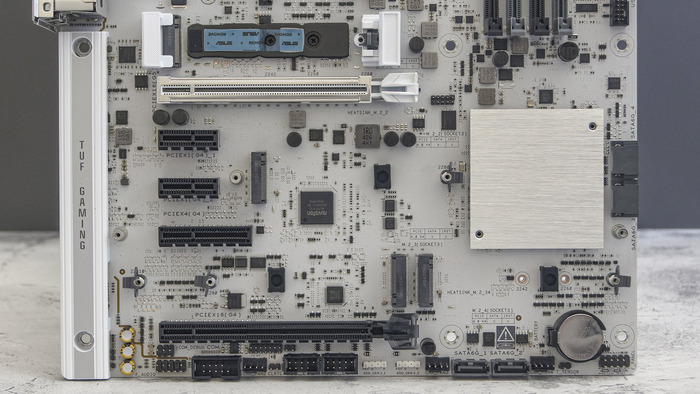

Ниже расположены еще четыре слота PCIe, работающие от чипсета Z890:

• Два слота PCIe 4.0 x1

• Один слот PCIe 4.0 x4

Один слот PCIe 4.0 x16 (работает в режиме x4).

Нижний полноразмерный разъем PCIe 4.0 x16 имеет самый обычный замок.

Как уже упоминалось, нижняя часть платы закрыта алюминиевым листом, и чтобы добраться до радиатора чипсета (и разъемов M.2) необходимо его снять.

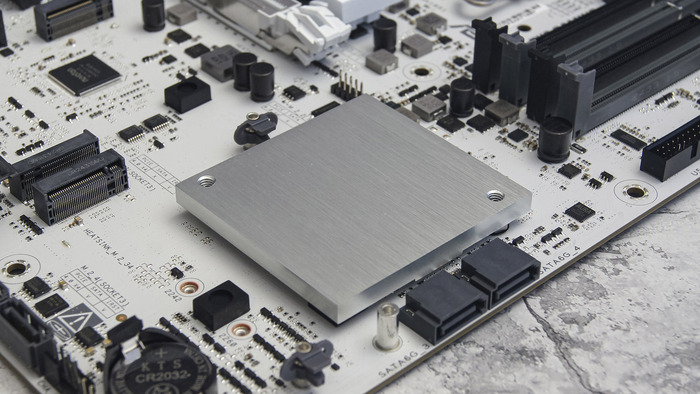

Чипсет Intel Z890 охлаждается плоским, но широким алюминиевым радиатором светло-серого цвета. Контакт с кристаллом обеспечивается через термопрокладку темно-серого цвета.

Дисковая подсистема

ASUS TUF Gaming Z890-PRO WIFI предлагает богатые возможности для организации хранилища данных. На плате распаяно целых четыре слота M.2.
Все они прикрыты радиаторами.

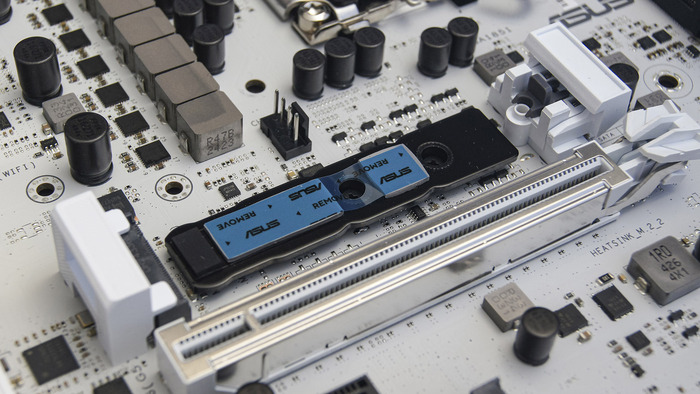

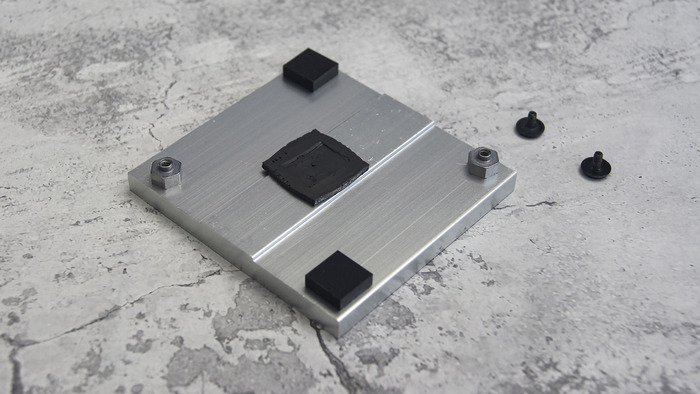

Верхний слот (2242/2260/2280) сидит на процессорных линиях и поддерживает шину PCIe 5.0 x4. Этот разъем может похвастать металлическим бекплейтом (если можно так выразится), который отводит тепла с нижней части SSDы.

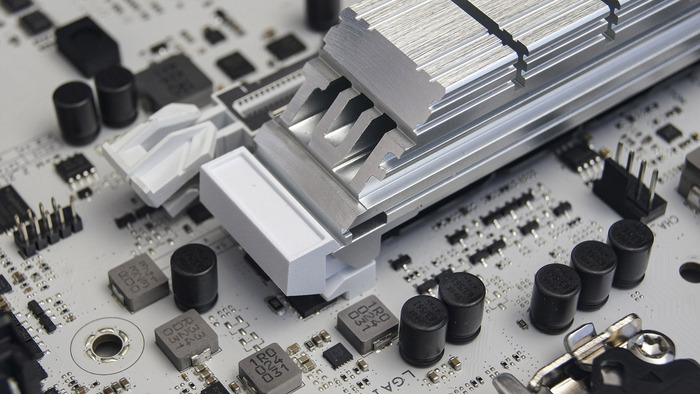

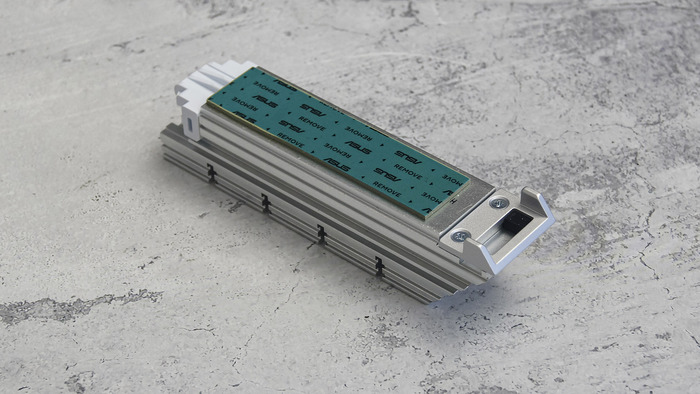

Что касается радиатора верхнего разъема M.2, то здесь он максимально массивный, со сложной формой, которая имеет продольные отверстия, образующие в сечении буквы TUF.

Крепление у этого радиатора максимально удобное – подпружиненная защелка-фиксатор. Для установки радиатора один край нужно завести в пазы, а второй край просто прижать. Щелчок и радиатор на месте. Освобождается же радиатор простым нажатие на белый продолговатый выступ.

Под пластиной «брони» помимо вышерассмотренного радиатора чипсета скрывается еще три разъема M.2. Второй слот (только 2280) сидит на процессорных линиях и поддерживает PCIe 4.0 x4. Третий слот (2280/22110) тоже поддерживает PCIe 4.0 x4, но уже работает от чипсета. Четвертый же слот (2242/2260/2280) поддерживает и PCIe 4.0 x4 и SATA-накопители и тоже работает от чипсета.

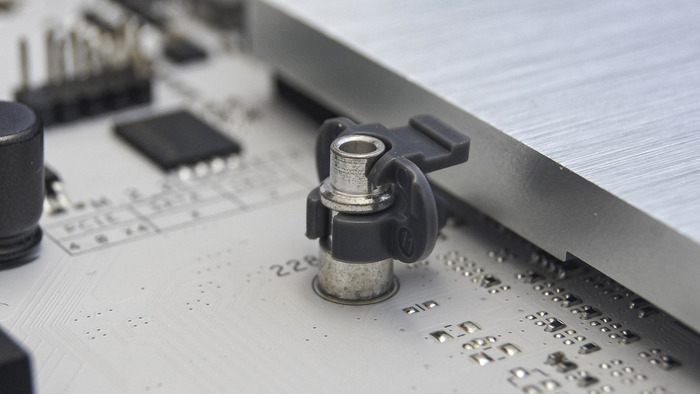

Процесс фиксации самих накопителей во всех разъемах реализован по технологии именуемой Q-Latch. Чтобы закрепить M.2, нужно лишь прижать его к стойке до щелчка и пластиковый фиксатор схватит диск. Извлекается диск нажатием на этот фиксатор.

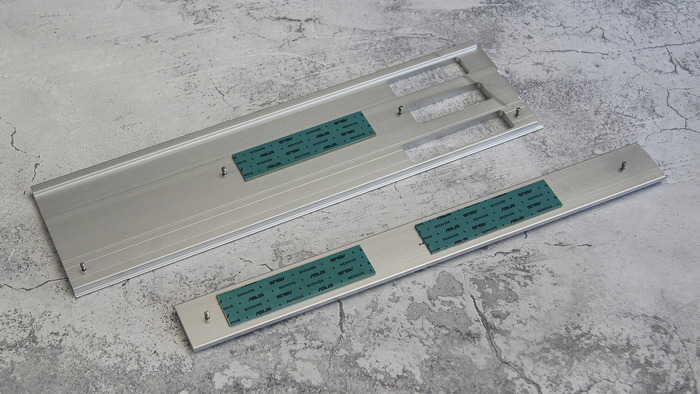

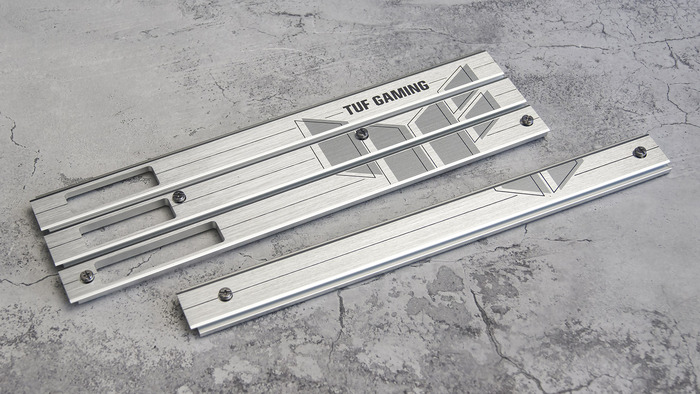

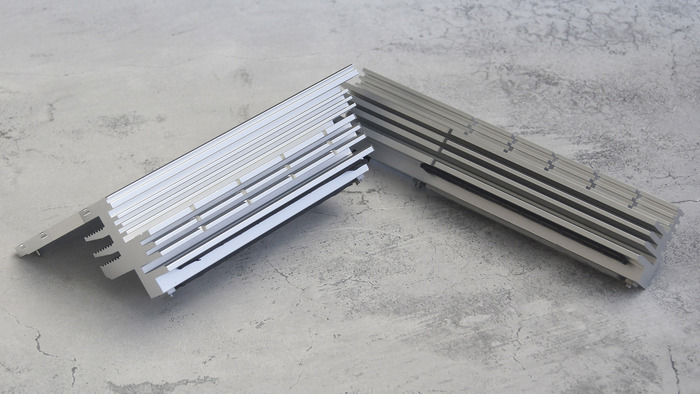

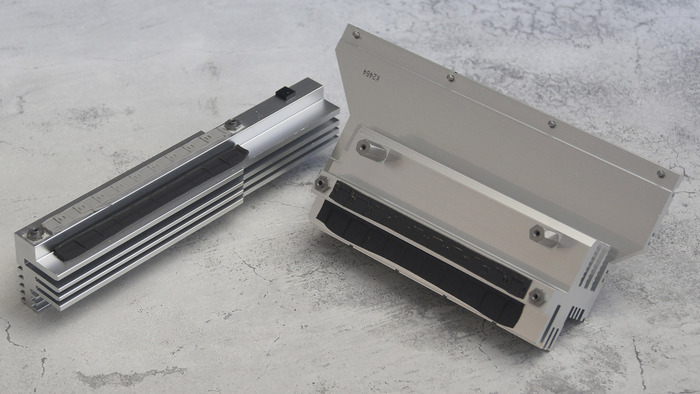

Та самая бронепластина, прикрывающая M.2-разъемы, оказывается, состоит из двух отдельных деталей, каждая из которых представляет собой теплоотвод для накопителей. Второй M.2-разъем единолично прикрыт наиболее большой деталью, что вполне логично, ведь он поддерживает накопители PCIe 5.0 x4, а они горячее. Третий и четвертый M.2-разъемы довольствуются общим радиатором-линейкой.

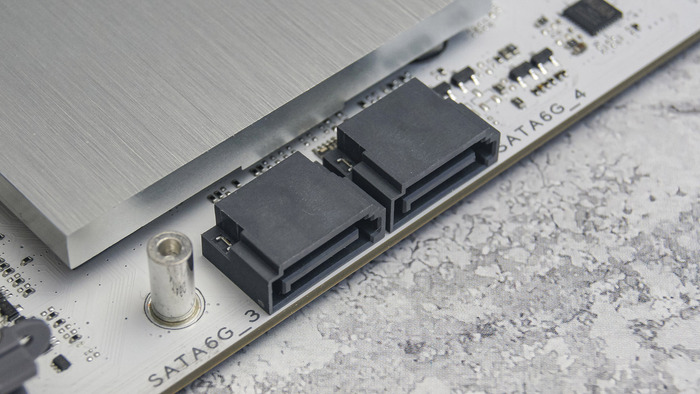

Классические порты SATA 6 Гбит/с никуда не делись, их здесь четыре штуки. Два из них находится рядом с радиатором чипсета, у правого края. Еще два на нижней кромке платы.

Аудио, сеть, USB и другие разъемы

Пластиковый кожух закрывает аудиокодек и обвязку. Сняв его отлично видно, что звуковой тракт отделен от основной части платы экранирующей дорожкой для снижения помех.

В основе лежит 7.1-канальный кодек Realtek ALC1220P. Решение в современных реалиях не топовое да и не самое свежее, но вполне годное. В цепи используются японские конденсаторы бренда Elna.

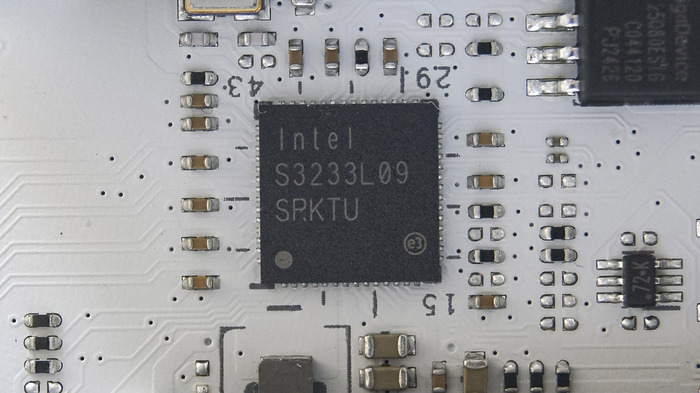

Сетевые возможности представлены портом 2.5 Gigabit Ethernet на базе контроллера Intel I226-V.

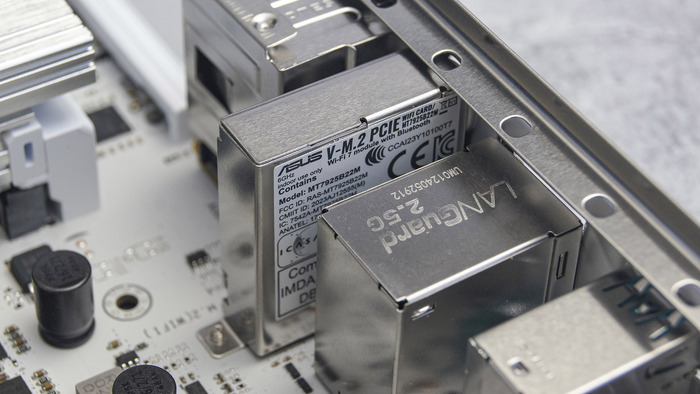

За беспроводную связь отвечает современный модуль Wi-Fi 7. Адаптер установлен в слот M.2 (Key E) и закрыт металлическим экраном. Маркировка на модуле указывает на модель MT7925B22M, что говорит о чипе от MediaTek. Поддерживаются частоты 2.4, 5 и 6 ГГц, а также Bluetooth 5.4. Комплектная антенна Wi-Fi имеет расцветку под стать самой плате – белая. Основание у нее магнитное, а угол наклона регулируется (0-90°). Для подключения используются быстросъемные разъемы Q-Antenna, которые практичнее старых резьбовых соединений.

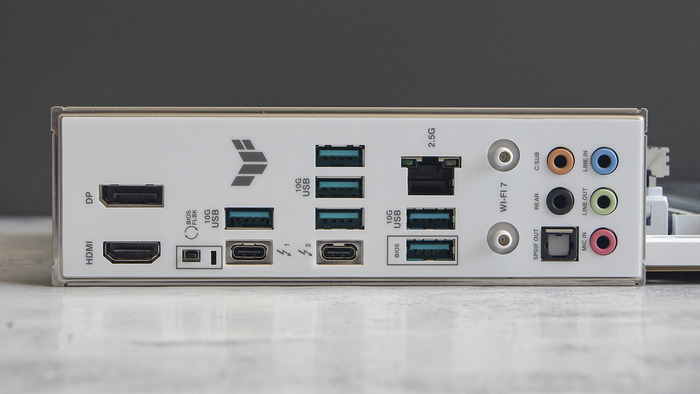

Заглушка задней панели ввода-вывода предустановлена, что стало стандартом для плат этого уровня. Набор портов здесь внушительный:

• 1 x HDMI

• 1 x DisplayPort

• 2 x Thunderbolt 4 (USB Type-C USB4 (до 40 Гб/с)

• 6 x USB Type-A (до 10 Гб/с)

• Сетевой порт RJ-45

• Аудиоразъемы (5 х Jack + S/PDIF)

• Коннекторы для антенны Wi-Fi

• Кнопка BIOS FlashBack

Отдельно стоит отметить наличие полноценного порта Thunderbolt 4, что расширяет возможности подключения скоростной периферии и мониторов. Простых USB 3.2 Gen1 здесь нет, как и морально устаревших (хоть и еще повсеместно используемых) USB 2.0

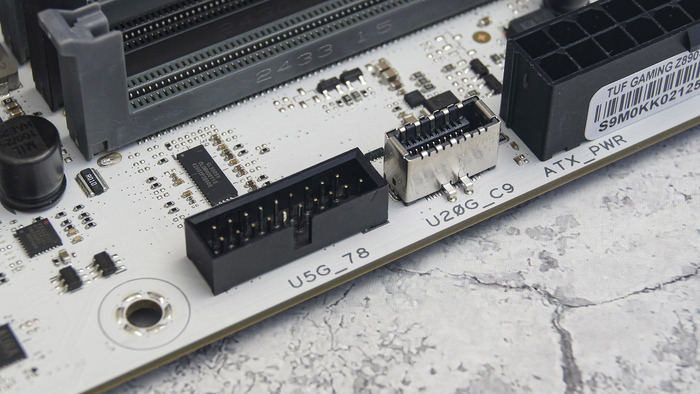

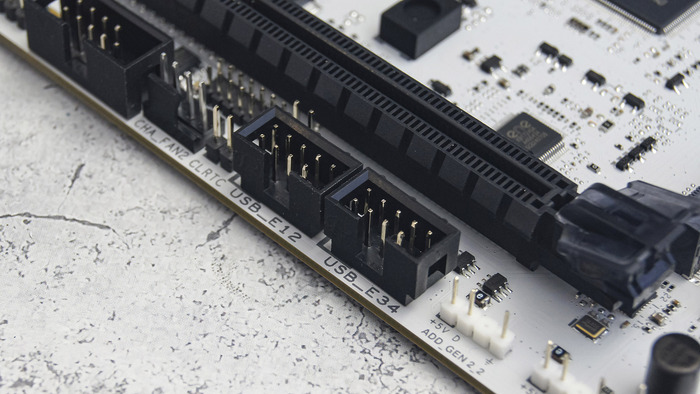

Для подключения передней панели корпуса предусмотрен внутренний разъем USB 3.2 Gen 2x2 Type-C (20 Гбит/с). Рядом находится колодка USB 3. 2 Gen1. Две колодки USB 2.0 (4 порта) расположились на нижней кромке.

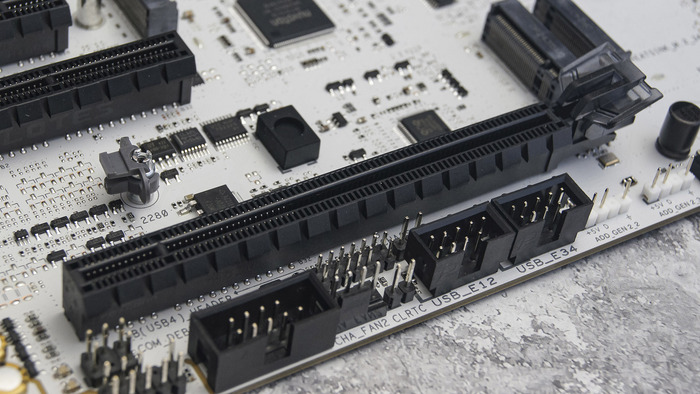

Нижняя кромка платы плотно заселена коннекторами.

Для подключения подсветки сторонних компонентов на плате ASUS TUF Gaming Z890-PRO WIFI предусмотрено три адресных разъема ARGB (5V-D-G). А вот обычных RGB (12В) нет.

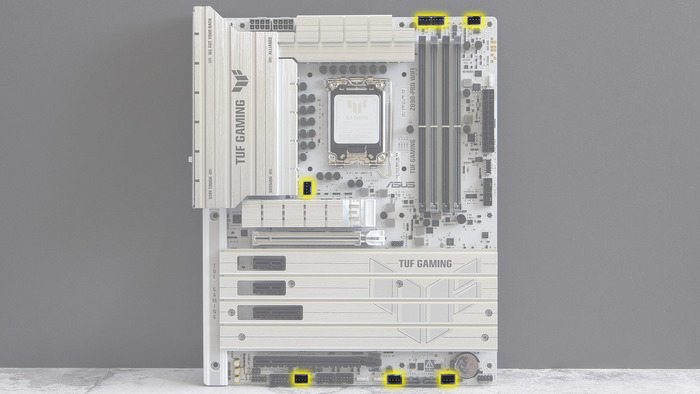

Возможности подключения вентиляторов и иных элементов охлаждения реализованы семью 4-пиновыми разъемами, способных выдать до 1А на разъем.

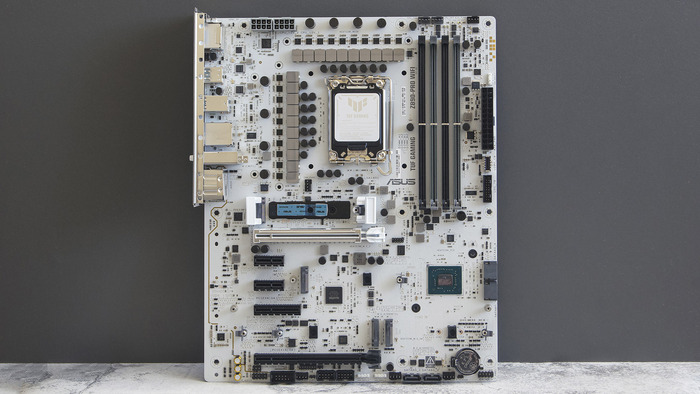

И в финале описательной части обзора – плата ASUS TUF Gaming Z890-PRO WIFI предусмотрено с голым текстолитом.

BIOS

Материнская плата ASUS TUF Gaming Z890 Pro WIFI работает под управлением привычного для поклонников бренда интерфейса UEFI BIOS Utility. Оформление выполнено в фирменной цветовой гамме серии TUF: строгие темно-серые тона с акцентными желтыми и оранжевыми элементами.

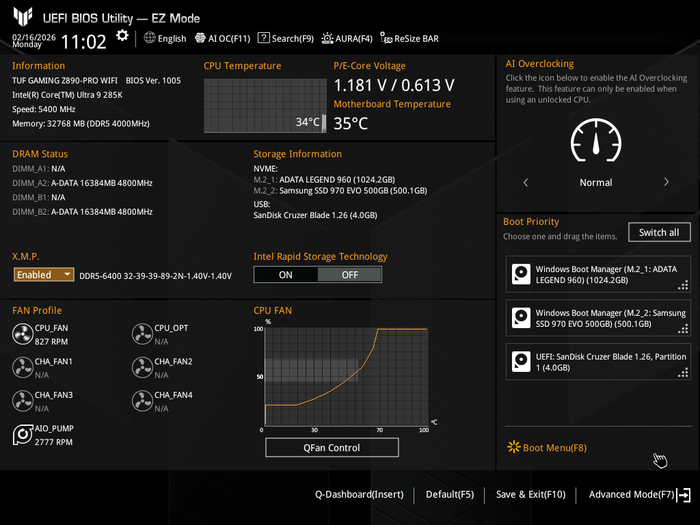

По умолчанию система встречает пользователя в упрощенном режиме EZ Mode. Здесь на одном экране собрана вся ключевая информация о системе: модель процессора (в нашем случае Intel Core Ultra 9 285K) и его температура, напряжение, версия BIOS и установленные модули оперативной памяти. В этом режиме можно в пару кликов активировать X.M.P. профиль (доступны профили до DDR5-6400 и выше), настроить приоритет загрузочных устройств, а также включить технологию AI Overclocking, если установлен процессор с разблокированным множителем. Справа расположен раздел Q-Fan Control, позволяющий быстро выбрать профиль работы вентиляторов или настроить кривую оборотов вручную.

Нажатие клавиши F7 переводит оболочку в расширенный режим Advanced Mode, открывающий доступ к тонким настройкам системы.

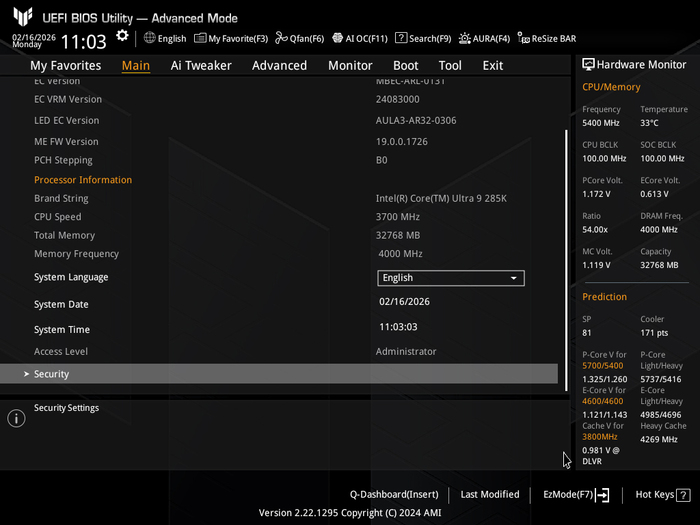

Первая вкладка Main носит информационный характер, отображая детальные сведения о версии прошивки, процессоре и прочие базовые данные. Наибольший интерес для энтузиастов представляет раздел Ai Tweaker. Именно здесь сосредоточены все оверклокерские функции. Материнская плата корректно определяет флагманский процессор поколения Arrow Lake-S. Пользователю доступны настройки Intel Default Settings (соблюдение лимитов Intel) или режим Performance, снимающий ограничения по энергопотреблению для достижения максимальной производительности. В подразделе Ai Tweaker можно гибко управлять частотой BCLK, множителями производительных (P-Core) и эффективных (E-Core) ядер, а также настраивать работу NPU Boost. Система питания позволяет детально регулировать напряжения, включая Load-Line Calibration.

Отдельного внимания заслуживает функция Q-Dashboard. Это интерактивная карта материнской платы, которая визуально отображает все подключенные устройства. Интерфейс подсвечивает активные слоты DIMM, M.2 накопители, подключенные вентиляторы и периферию. Это значительно упрощает диагностику при сборке — сразу видно, видит ли плата конкретное устройство, без необходимости искать его в списках меню.

Тестирование

Для оценки производительности и температурного режима материнской платы был собран открытый стенд на базе топового процессора линейки Intel Core Ultra 9 285K, которых охлаждался 360 мм СЖО.

Контроллер памяти новых процессоров Intel Arrow Lake демонстрирует отличную работу с высокочастотной DDR5.

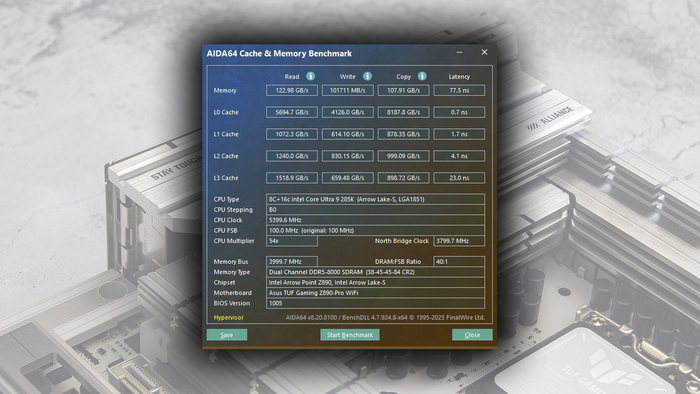

В тесте AIDA64 Cache & Memory Benchmark без большого труда удалось запустить комплект ADATA XPG (из коробки 6400/CL32) на частоте 8000 МГц с таймингами 38-45-45-84. При должно желании и усердии, думаю, можно получить и более высокие результаты.

Одним из главных критериев выбора платы на чипсете Z890 является качество подсистемы питания, особенно при работе с такими "горячими" камнями, как Ultra 9 285K.

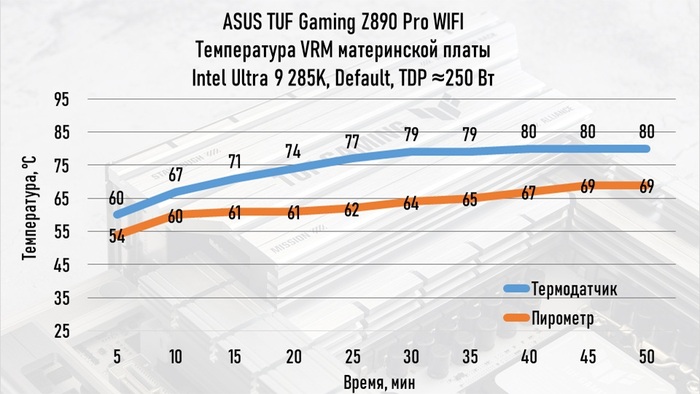

Для проверки температурного режима VRM была запущена стресс-нагрузка, обеспечивающая энергопотребление процессора на уровне 250 Вт (Default settings). Тест длился 50 минут. Мониторинг температур осуществлялся как программно (встроенный термодатчик мониторился утилитой HWinfo), так и с помощью пирометра (замер самой горячей точки поверхности радиатора VRM).

Как видно из графика, система охлаждения фаз питания, состоящая из массивных алюминиевых радиаторов, эффективно справляется с отводом тепла.

Разница в показаниях между датчиком и пирометром объясняется тем, что внутренний датчик находится непосредственно в горячей зоне силовых сборок DrMOS, тогда как пирометр снимает температуру с поверхности радиаторов. Учитывая, что тестирование проводилось на открытом стенде без прямого обдува зоны VRM, результат можно назвать отличным. У подсистемы питания остается достаточный запас прочности даже для длительных рендер-сессий или игр на флагманском процессоре. При установке в корпус с грамотной организацией воздушных потоков температуры будут еще ниже.

Заключение

ASUS TUF Gaming Z890-PRO WIFI — это наглядный пример того, как серия, ранее делавшая ставку исключительно на строгую утилитарность и темные тона, трансформируется в угоду современным трендам. Сохранив ключевые черты линейки TUF — надежную элементную базу и монументальное охлаждение — плата получила совершенно новый, свежий облик. Светлая цветовая гамма делают эту плату отличным кандидатом для эстетичных сборок, где визуальная составляющая компонентов играет не последнюю роль.

С технической точки зрения перед нами сбалансированное предтоповое решение (на топовом чипсете, если что) для платформы LGA 1851. Подсистема питания (VRM) без труда справляется с флагманским процессором Intel Core Ultra 9 285K, удерживая температуры в разумных пределах даже без активного обдува радиаторов. Наличие интерфейсов последнего поколения, таких как PCIe 5.0 (для видеокарты и накопителя), Wi-Fi 7 и полноценных портов Thunderbolt 4, обеспечивает солидный запас актуальности на несколько лет вперед.

Отдельной похвалы заслуживает внимание инженеров к удобству сборки (концепция Q-Design). Новый механизм извлечения видеокарты Q-Release Slim, безвинтовые крепления M.2 накопителей и быстросъемная антенна Wi-Fi — это те эргономичные мелочи, к которым привыкаешь мгновенно, и возвращаться к старым решениям уже не хочется.

Есть ли недостатки? Если придираться, можно отметить использование не самого крутого аудиокодека (хоть и в целом неплохого) и отсутствие коннекторов для старой 12В RGB-подсветки, что может огорчить владельцев н самых свежих аксессуаров с подсветкой. Однако на фоне общего функционала и производительности эти моменты кажутся несущественными.
