Да, я конечно шуткую, по таким объектам в фильме они не прыгали. Но я сам предложил заказчику для которого работал над частью 3д моделей индустриальных сделать такую цену вдохновленную сражению двух легенд!
Давно хотел выполнить что-нибудь по моей любимой вселенной , но слишком уж часто меня и людей приходящих за заказами для себя заносило в фентезийные миры :D

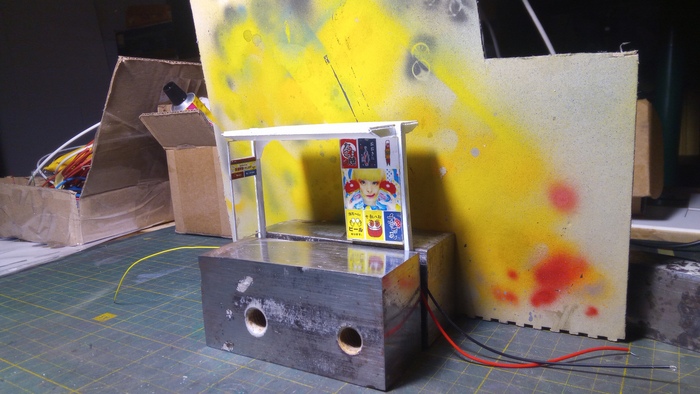

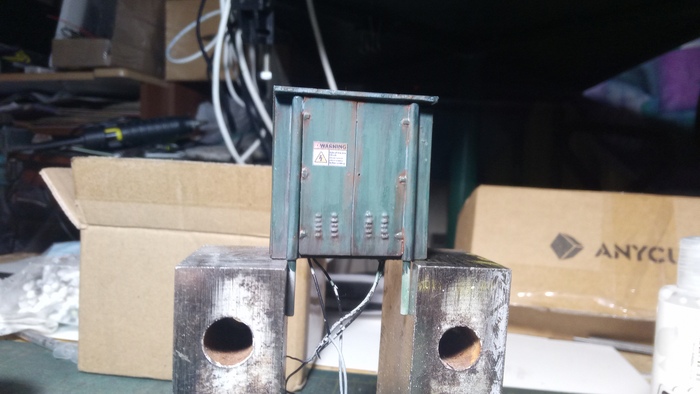

3д модели создавались в программе Zbrush , скетчи - Photoshop, 3д принтер - Anycubic photon mono 6ks.
Материалы - фотополимерная смола, пеноплекс, тонкое орг стекло, акриловые текстурные пасты и краски/лаки, черный упаковочный поралон.
1/15
Магия лавы сработала благодаря подкрашенному пластику полпрозрачному и 50в прожектору устанавливаемому в полом основании диорамы :)
Сделать макет своей школы, знакомой до мелочей, это та причина из-за которой я впоследствии занялся целым микрорайоном.
Проект школы я искал с октября 2024 года. Точный шифр проекта до сих пор не известен, актуальное обозначение А1-001/2. Отсутствие документов связано с ликвидацией автора проекта: института Мособлпроект. Он был включен в Мосгражданпроект в 1969 году. После чего такие школы больше не строились.
Проект А1-001/2 представляет собой образец из первых каркаснопанельных школ. Характерные для 60-х огромные окна, целиком выделенные стеклоблоками лестницы и модернистская входная группа с монолитным козырьком.
Побегав вокруг школы с рулеткой, я начал высчитывать размеры здания по панелям фасада. Постоянная перепроверка размеров показала фатальную ошибку перевода блоков в масштаб: одна меж оконная перегородка в высоту = две стеновые панели в высоту. Этот факт был забыт, после чего я пересчитывал все заново.
Подготовив необходимые чертежи, наклеил их на картон и начал вырезать первые детали.
Готовые фасадные детали
Из-за больших окон фасад получился хрупким. Теперь предстояло самое главное: цвет. Моя школа облицована колотой плиткой. Официальное название этому типу облицовки: ковер брекчия.
Облицовка
Повторить такое краской, да еще в масштабе 1/220 невозможно. Решил сделать текстуру этой облицовки, и отпечатать ее на листах в типографии. Так и поступил. Отснял плиты, размножил брекчию на весь лист, распечатал и оклеил детали. Межпанельные швы имитировал простым карандашом.
Оклеенные детали
Дальше застеклил все здание. Это был первый опыт работы в таком мелком масштабе. На прозрачном пластике тонким маркером отрисовал каждую раму. Отдельная история: стеклоблоки. Ничего мельче москитный сетки не придумал. Для придания обьема наклеил с обратной стороны кусочек прозрачного синего файлика, а снаружи прозрачного.
Каждая из секций школы должна быть независима и отсоединяться для удобства хранения. Поделил на 3 части:
• 3-х этажный корпус
• 2-х этажный корпус со спортзалом
• Пищеблок
Единственный план с размерам
Каждая из частей крепится на магнитах друг к другу.
Каркас не должен пропускать свет насквозь здания. Сделал его в виде «тавровой балки» из картона. Так у каждой секции сразу есть дно и легко учесть изгиб крыши. Она хоть и кажется плоской, но не имеет сливов, а значит слегка выпуклая, чтобы вода стекала с краев. Это видно на фотографии.
Особенно на крыше спортзала
1/2
Фасады на каркасе
Потом закрасил изнутри окна в туалетах другим белым маркером. Получился эффект заклеивания рамы. Вроде и мелочь, а из них и строится восприятие модели.
Крыша из переплетного картона 0.9мм толщиной, как и фасады. Сверху наклеена черная бумага.
Дальше стоял выбор типа освещения. Разъемные конструкции не позволяли сделать освещение гирляндой-росой, как раньше. Придумал поставить светодиоды на батарейках для воздушных шариков. Они одноразовые, и выключатель это пластиковая пластинка-предохранитель. Но если вставить ее обратно, то все работает и после этого. Единственная вещь которую я не смог реализовать конструктивно: замена батареек. Нужно вскрывать крышу ножом и менять светодиод целиком. Не очень удобно, но решение этой проблеме не нашел.
Каждый светодиод включается отдельно. Решил замаскировать выключатели под вентиляционные выходы на крыше. Если потянуть за такой, то пластинка вынимается и светодиод загорается. Незаметно для глаз обычного человека, и в то же время мне и удобно и быстро включать свет. Для имитации вентшахт придумал использовать колпачки от гелевых ручек.
Еще неокрашенный выключатель/колпачок
Смотрелось максимально правдоподобно, особенно после окраски. Дальше расставил все светодиоды по местам.
На моей школе около 15 лет назад сделали новую двускатную крышу. Для большей узнаваемости я решил сделать и ее, но съемную. Так же как и секции, на магнитах. Заранее приклеил магниты с обратной стороны плоской крыши, и поставил их в тех же местах на треугольной.
Новая крыша на реальном здании
Дальше работал с крыльцом. Колонны сделал из спичек, а ступеньки получились послойным приклеиванием листов картона.
1/2
Помимо главного входа есть много других маленьких крылечек. Их тоже сделал, но понял что быстро их потеряю. Для хранения превратил столовую в ящик. Один из торцов открывается, а защелкивается на магните. Получился эдакий многофункциональный блок.
1/3
Все состояния столовой
Расставил остальные вентвыходы на крышу, подклеил кое-что по углам, изготовил оставшиеся детали новодельной крыши. И закончил строительство. Здание школы сдано без замечаний.
Похожая ситуация нередко случается в обычной домашней печи, если на угли насыпать толстый слой каменного угля, который перекрывает пламя. Происходит процесс пиролиза, при котором каменный уголь под действием температуры, без доступа кислорода и без открытого пламени разлагается с образованием горючего газа, который заполняет топку и весь дымоход.
При воспламенении газа происходит вот такой "хлоп!", который при удачном стечении обстоятельств лишь выбивает дверку, кружки на плите и сажу из дымохода. А при неудачном - может и плиту своротить, и даже частично повредить кладку, не говоря уж о возможном возникновении пожара.
У меня как-то кружки оставили отпечатки на потолке над печкой, и на дверке свернуло задвижку.
Так что уголь лучше засыпать малыми порциями, которые полностью открытое пламя не перекрывают.
На видео показан макет жилого дома, который пожарные используют для демонстрации и изучения поведения огня, движения дыма и воздушных потоков внутри здания.
Обучение пожарных и спасателей визуализации процессов накопления горючих газов и взрыва дыма (эффект обратной тяги / backdraft) при поступлении свежего воздуха.
Внутри отсеков модели скапливается плотный дым и продукты неполного сгорания, которые при добавлении кислорода мгновенно воспламеняются по всему объему.
На момент решения о таком длительном и большом проекте у меня уже было достаточно макетов зданий в масштабе 1/87. Закончив их, и выставив их в комнате, получил небольшой городок.

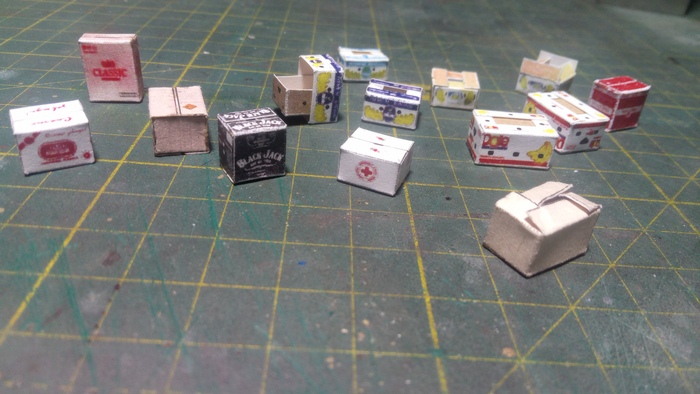

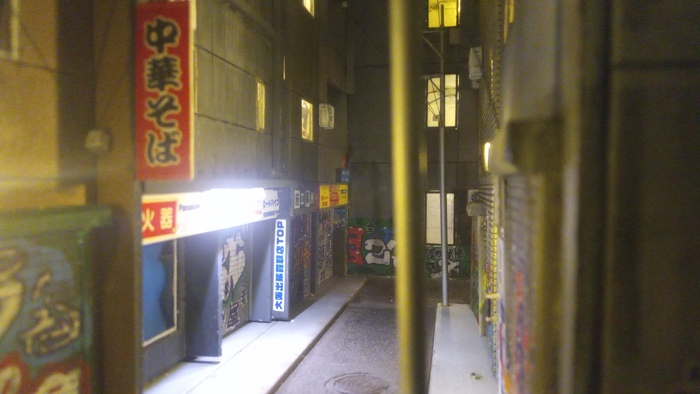

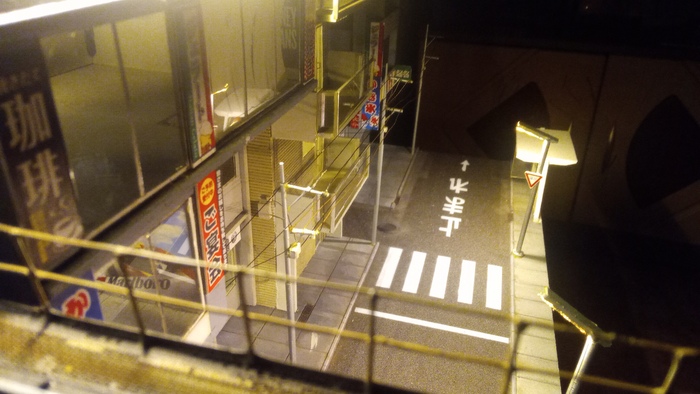

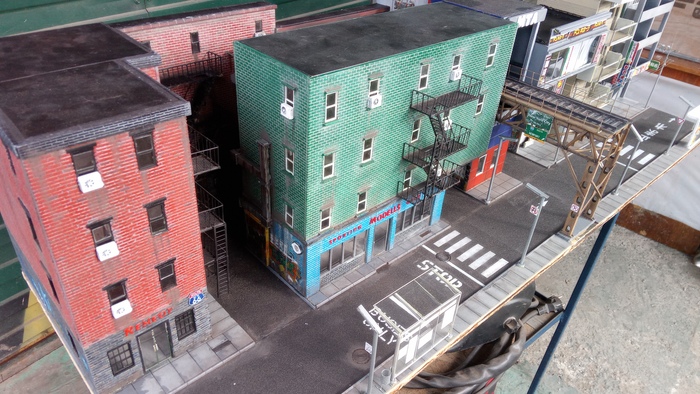

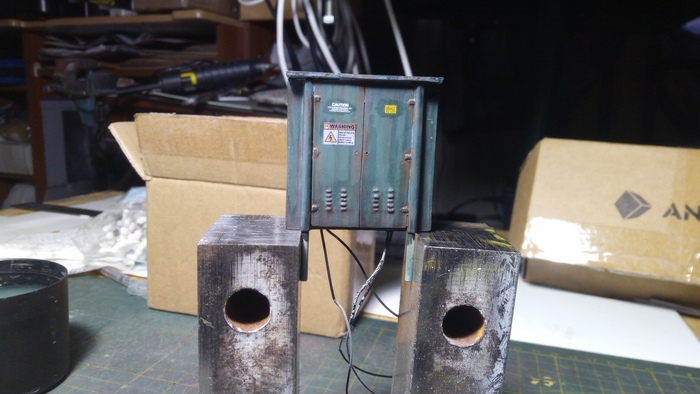

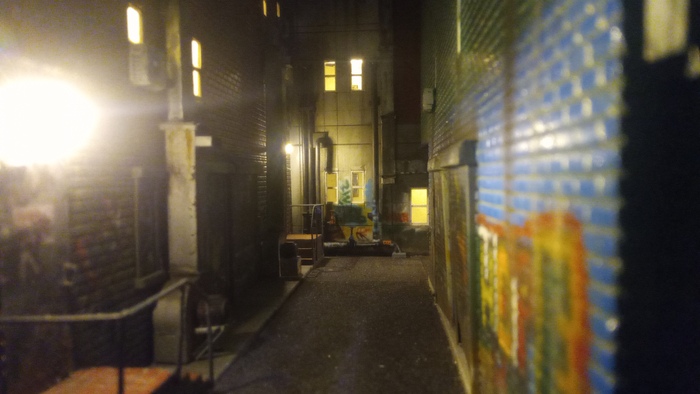

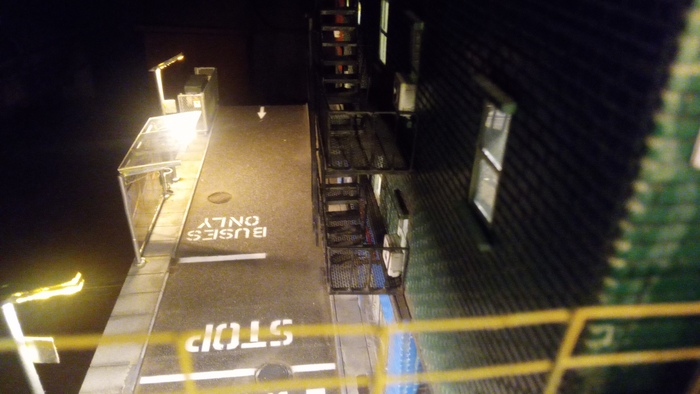

Город в масштабе 1/87
Но стало понятно что чего то не хватает. Он не смотрится как полноценный город. Из-за большого масштаба я не мог делать длинные и большие многоэтажки, большую школу, реально существующие общественные здания. Приходилось вытягивать маленький собирательный образ. К тому же, все делалось без плана и изначальной планировки. Цельного микрорайона из этих домиков не вышло.
На этом этапе стало понятно, что стоит взять более мелкий масштаб. К тому же, Умная бумага выпускает свою серию многоэтажек в масштабе 1/220, где тоже начинает брать реальные проекты. Оценив их ассортимент, решил взять только их пятиэтажку и детсад. Остальное у них какое-то нехарактерное. Школа исключительно питерская, девятиэтажка никакая. Про нее нечего сказать, она просто есть, и выглядит на мой взгляд неестественно. Надо сделать родное, массовое и знакомое. В том же масштабе 1/220. Для унификации.
Взялся за разработку планировки микрорайона. Он должен сочетать в себе самые распространенные решения из реальных городов, и в тоже время смотреться как единое целое. Решил разбить его на очереди:
Проект плана правой части города
1 очередь: два девятиэтажки/пластины вдоль проспекта, школа, башня КБ завода, она же высотная доминанта, две одиночные девятиэтажки между пластинами.
2 очередь: пятиэтажки закрывающие детсад в «котел», дом быта, и девятиэтажка с магазином.
3 очередь: и ныне в разработке, левая часть города.
Затем предстоял выбор проектов первой очереди.
Девятиэтажки/пластины: 1Р-303 первого поколения. Отличный образец из конца 60-х.
Девятиэтажки/точки: 121-60-25. Узнаваемые припятские дома, вторая половина 80-х.
Школа: А1-001/2. Массовая подмосковная школа из конца 60-х.
Башня: утраченное КБ станкозавода Саста.
Каждый из проектов предстоит реализовать вручную. Прошел год с начала работ, так что скоро выйдет продолжение про постройку каждого домика. Так что, coming soon…
Немного о реальном прототипе: 121 серия крупнопанельных многоэтажных домов стала самой распространенной по союзу. Такого получилось достичь благодаря унификации с самой распространенной пятиэтажкой: 1-464. Рязанский комбинат выпускал плиты в самой интересной расцветке за все время. Всего было 4 цвета плитки, которые комбинировались в иногда странноватые варианты: желтый, белый, голубой и розовый. Как по мне, самый удачный вариант это бело-голубая расцветка. Такой и предстоит сделать.
Один из этих домов я и сделаю в масштабе
Разработка модели
Тут помогла распространенность: огромное количество документации было оцифровано. По оригинальным строительным чертежам здания были выполнены чертежи деталей: не всегда можно использовать чертежи фасада напрямую из каталога.
Чертежи одного из фасадов
Макет будет выполнен полностью вручную и без использования какой либо компьютерной техники. Цветовое решение сложное. Размер каждой части расцветки считался по плиткам. Облицовочная плитка на панелях размером 10х20 см. На деталях была нанесена разметка расцветки: красить решил обычной гуашью. Затем чертежи были наклеены на картон. И вырезаны модельным ножом.
Вырезанные детали внутреннего фасада
Покраска
Для реализации такой сложной схемы необходима оклейка малярной лентой. Малярную ленту резал на полоски по 2, 4 и 5 мм. После наклеивал на заранее подготовленные места. Это заняло очень много времени. Процесс оказался очень монотонным, трудоемким и требующим аккуратности.
Детали в процессе оклейки
Затем предстояло попасть в цвет. Использовал 4 разных оттенка синего, белый, совсем немного зеленого. Для розового использовал розовый, серый и коричневый. После покраски малярная лента была удалена, и фасады приобрели свой почти итоговый вид.
1/3
Детали после покраски
Окна
По образцу сохранившихся оригинальных деревянных оконных рам были сделаны все окна. Макет было решено делать в состоянии «на момент постройки». Использовал прозрачный пластик толщиной 0,3 мм. С одной из сторон не снимал защитную пленку. Так «стекло» получилось не полностью прозрачным. Это поможет скрыть внутренности и сделать будущее освещение более мягким. Так же монотонно каждое окно было отрисовано белым маркером. А в последствии приклеено на термоклей с обратной стороны фасадной детали.
Оконные рамы на своем месте
И на внутреннем фасаде
Продолжение работы над фасадами
Отличительной чертой 121 серии являются скошенные балконы. Воссоздавать рельефную бетонную плиту экрана балкона не решился. Тем более что вариант с плоской плитой тоже предпологался.
Балкон на примерке
Изготовив все балконы выяснил, что ошибся с расчетами. Все пришлось переделывать заново. Зато в точном соответствии прототипу.
Фасады модели состоят из частей. Каждая часть это максимум, умещающийся на листе А4. Внутренний фасад состоит из 6 частей. Главный фасад состоит из 4 частей. Балконы должны стать стыкующим звеном, которые укрепляют стык деталей и делают его менее заметным.
Деталь усложняется и частичным изгибом: часть балконов превращены в полу-лоджию и утоплены вглубь относительно фасада.
Торцы так же являются сложной частью макета. Важно спроектировать модель так, чтобы детали держались сами, без клея. Клей в модели: укрепляющее звено. Он не должен быть частью несущей конструкции. В таком случае при утрате его клеющих способностей все начнет сыпаться. А так быть не должно.
Примерка деталей торцевых лоджий
Торцы решено делать более позднего варианта, как и на оригинале.
Слева поздний вариант торца, справа ранний
Каркас
Фасады из картона не могут нести силовую нагрузку, а все детали в сумме получились довольно тяжелыми. Добавляет сложности и то, что дом очень большой для такого масштаба. Значит каркас должен быть жестким, легким, и незаметным, чтобы его не было видно снаружи через окна. А еще непропускающим свет, иначе при днем макет будет смотреться неестественно.
Его разработка и подгонка под детали заняла много времени. Ведь лето кончилось, и свободного времени значительно поубавилось. А также параллельно строился другой проект. Но о нем позже, а сейчас о конструктиве каркаса.
Снизу условно «дно» дома, из двух частей с прорезями. На уровне потолка 9-го этажа находится «крышка», также с прорезями. К фасадам с внутренней стороны крепятся длинные ребра жесткости. Они исправляют нарушение геометрии картона после покраски, а также вставляются в вышеупомянутые прорези.
На фото отлично видно все несущие конструкции
Так, при должной точности, фасады можно закрепить на каркас даже без клея, на чистом трении. Дальше шла долгая подгонка деталей каркаса к фасадам, много пробных стыковок и устранение зазоров между деталями.
Установка балконов
Освещение
На «крышку» каркаса приклеил светодиодную гирлянду-росу. Хватило одного метра. А выключатель вывел в одно из машинных отделений лифта на крыше.
А теперь о крыше
Крыша хоть и кажется плоской, но на самом деле двускатная.
Причем уклон во внутрь, чтобы вода стекала в образованный двумя скатами желоб. Нельзя забывать про вентшахты и надстройки лифтов. Крыша на подпорках ложится сверху на «крышку» каркаса. А машинные отделения устанавливаются в заранее вырезанные в крыше пазы. Покрытие имитировал черной бумагой.
Крыша одной из надстроек сьемная, крепится на магните. Под ней выключатель света. Такое расположение позволяет менять в гирлянде батарейки, и не портит внешний вид.
1/2
Включенный свет в доме
Остается только собрать все детали воедино и наслаждаться проделанной работой.
Итого я не спеша сделал его за 3 месяца. Можно и быстрее, но рекорды здесь никто не ставит. Ну и фотосессия на фоне большого дома прилагается.
