Горячо приветствую всех подписчиков, коллег и просто любителей стендового моделизма!

Я снова на связи со своим проектом диорамы о последнем крупном наступлении нацистской Германии весной 1945 года в Венгрии, в районе озера Балатон.

В прошлой части я показывал и рассказывал о сборке тяжелого танка «Тигр» от фирмы Тамия. В планах было задействовать его в диораме. Но, как часто бывает, теория расходится с практикой. Дело в том, что к этому времени уже стала полноценно вырисовываться база диорамы, а с учетом разных элементов на ней, места под «Тигр» совсем не осталось. Ему было тесно нас дороге, диорама с ним выглядела загруженно. Поэтому, в целях композиционной гармонии, я заменил главного героя и в роли немецкой техники в наступление пошла самоходка с открытым верхом Sd. Kfz. 124 Wespe. О ней я и расскажу в посте, но сначала небольшое знакомство.

Знакомство с самоходкой

Немцы думали о самоходной артиллерии с середины 1930-х годов, на тот момент большая часть артиллерии все еще перемещалась на гужевой тяге и зависила от лошадей. Это было медленно, неэффективно и долго. Шли годы, но каждый раз приоритет отдавался другим военным идеям и направлениям. Однако проблему самоходной артиллерии было невозможно больше игнорировать после того, как опыт плохих дорог, дождь и позже снег сделали почти невозможным перемещение артиллерии к фронту после вторжения в Советский Союз в июне 1941 года; таким образом, в январе 1942 года Гитлер приказал разработать многоцелевую платформу, на которой можно было бы установить орудия для поддержки пехоты, а также использовать эту платформу для противотанковой артиллерии и подвоза боеприпасов.

Когда начался этот довольно амбициозный проект, было ясно, что потребуется временное решение, поэтому в апреле 1942 года было решено одновременно спроектировать более скромное самоходное орудие на существующих шасси и с зарекомендовавшим себя вооружением. Это в конечном итоге привело к двум конструкциям: SFH18 15-сантиметровая гаубица Hummel (шмель) на гибридном шасси Pz.Kpfw.3/4 и Wespe (oca), в которой использовалось шасси PzKpfw.II и более легкая гаубица IFH18/2 10,5 см.

Кстати, прозвище «Оса» не упоминалось до августа 1943 года, хотя говорят, что оно было вообще забанено в феврале 1944 года самим Гитлером.

Технические характеристики:

• Длина: 4,81 м Ширина: 2,18 мм Высота: 2,28 мм;

• Боевая масса: 11 тонн Экипаж: 5;

• Двигатель: 6-цилиндровый бензиновый двигатель Maybach HL62TR с жидкостным охлаждением;

• Максимальная мощность: 140 л.с. (при 2600 об/мин);

• Максимальная скорость: 40 км/ч;

• Запас хода (дороги): 140 км;

• Вооружение: 10,5 см IFH18/2 гаубица х1 и 32 патрона;

• Пулемет 7,92 мм MG34 ×1;

• Бронирование: 5-30 мм.

•

1.Работа над моделью

Многие знают, что фирма Tamiya выпускает качественные и приятные в сборке открытые немецкие самоходки времен Второй Мировой. Эти наборы традиционно отличаются качественной проработкой деталей, простой сборкой, подробным интерьером боевого отделения и приемлемой достоверностью. Единственным минусом были виниловые гусеницы, но в этом, более свежем наборе, Тамия дает пластиковые полунаборные ленты.

Купленный мной набор предлагает собрать самоходку, принимавшую участие в боевых действиях на так называемом Итальянском фронте в составе 10-й армии Вермахта. Что касается самого пластика, то это классическая Тамия, все понятно, логично, детали отлиты хорошо, нет облоя и почти нет толкателей. Гусеницы даны из пластика, полунаборные, с имитацией провисов. Бонусом в наборе идет экипаж из 4 немецких артиллеристов.

В общем, кто знаком с Тамией, тот знает, что сборка ее наборов очень редко может вызвать разочарование или раздражение. Самоходка была собрана в охотку, не торопясь, за несколько вечеров и принесла мне достаточно модельного удовольствия.

2.Грунтовка

Перед покраской я разделил собранную самоходку на 5 частей. Корпус+орудие, левая и правая ходовая часть в сборе, левый и правый бронелист боевого отделения.

Для работы я выбрал аэрозольный баллон с коричневой эмалевой грунтовкой. В моих планах было изобразить потрепанную в боях самоходку, которой не впервой преодолевать весеннее бездорожье по пути на фронт. А это значит, что самоходку я подвергну вполне себе конкретному чиппингу. А для хорошего чиппинга очень важна база под обдираемым слоем краски. Так вот эмалевый грунт дает очень стойкую базу. Как бы грубо я не старался ободрать верхний слой краски, грунт всегда стойко держится на модели. Далее на загрунтованную поверхность я нанес два слоя чиппинг эффекта от AK.

3.Базовая окраска и камуфляж

Как и для любой немецкой техники периода Второй Мировой, для базы я использую три цвета спиртового акрила от Tamiya xf-57, xf-60, xf-88. Смешиваю их в разных пропорциях и наношу контрастно на разные площади модели. Рисунок камуфляжа формирую на модели с помощью эластичных масок. Катаю из пластилиновой массы колбаски и приклеиваю их на модель. Боевое отделение я закрыл обычным кусочком бумаги. Для камуфляжа я использую два цвета - для зеленых полос Tamiya xf-89 (смешанный с mr.hobby чбо послевоенный), а для коричневых xf-64.

Базовый покрас почти завершен. В этом проекте я решил отказаться от стандартных коробочный декалей и задуть номера через маски, а от крестов отказаться вообще. Известно, что технику для наступления немцы старались перебрасывать к озеру Балатон тайно, без опознавательных знаков. Мне пригодился набором масок фирмы Eduard, который остался у меня от «Тигра». Параллельно с работой по номерам, я уличил момент и все таки ободрал самоходку как Сидорову козу.

Номера получились слегка кривовато, сложно было попасть сначала одной маской в надлежащее место, а затем второй поверх предыдущей. Но тем не менее получилось читаемо и в целом достовернее, чем наклейки-декали. Буду и впредь стараться наносить опознавательные знаки и номера через маски.

3.Покраска и тонировка ходовой

В работе с ходовой я повторил почти все тоже самое, что и с корпусом, только эмалевую грунтовку выбрал черного цвета. Обдирать ходовую я не собирался, а черный при прочих равных, смотрится выигрышнее как подложка к металликами и желтому базовому цвету.

Все что не удалось прокрасить аэрографом, я доработал кисточкой, используя темперную краску.

Для тонировки самих гусениц я использовал эмалевые составы светлой ржавчины и коричневой грязи, разбавленные уайт-спиритом.

А на катки нанес пигмент winter soil в жидком состоянии.

Теперь ходовую можно оставить до полного высыхания.

4.Зимний камуфляж

По моей легенде на диораме самоходка должна иметь намеки сошедшего с нее зимнего камуфляжа. Поэтому я задуваю корпус самоходки белым смываемым водным акрилом от Jim scale.

А после высыхания белого слоя локально снимаю излишки камуфляжа, используя жесткую кисточку, смоченную в воде.

5.Тонировка ходовой части

Ходовая самоходки ранней весной это грязь, комки почвы, прошлогодняя трава, листва и т.д.

Короче, мне потребовалась глубокая тонировка.

До этого я приготовил в одной палетке пасту из темных, земельных пигментов, уайт-спирита, эмалевого состава свежей грязи, а в другой смесь из искусственной травы, комков почвы, мелких камушков, песка, искусственных листочков.

На ходовую часть самоходки я сначала нанес пасту и пока она была влажной, аккуратно посыпал на нее сверху присыпкой.

После этого я оставил ходовую просыхать на 24 часа.

После высыхания пришло время объединить ходовую с корпусом. Высохшие детали после тонировки выглядели вот так.

На этой стадии я добавил случайным образом два вида брызг на ходовую и корпус.

Теперь, когда самоходка была собрана в одну модель, я приступил к финальной тонировке. Для нее я использовал эмалевые составы светлой и свежей грязи, эффект масляных потеков, каждый из них я разбавляю уайт-спиритом и наношу по очереди в разные места ходовой. Дополнительно, я локально добавляю смесь из сухой земли, травы, листвы и песка, пока эмалевый состав грязи полностью не высох.

Полученный результат снова отправился на 12 часовой отдых.

6. Финальная смывка и потеки грязи на корпусе

Работа с самоходкой подходила к концу и мне оставалось только локально нанести смывку. Я выбрал две смывки коричневого и темно-коричневого цветов от Тамич. Я смешал их между собой 50 на 50 и дополнительно разбавил 3-4 каплями уайт-спирита для большей мобильности смывки на модели.

Потеки зимней грязи и streaking grime я нанес уже после полного высыхания. Растушевывал их и убирал излишки смывки с помощью синтетических кистей и ватных палочек, смоченных в уайт-спирите.

6. Экипаж самоходки

Для сюжета, который я заложил в свою диораму, мной были приобретены две смоляные фигуры фирмы «Танк». Они так и называются, немецкие самоходчики. Оставалось только заменить им головы на более выразительные и надеть на них каски.

Фигуры я расписывал темперной краской.

7. Итоговый результат

Вот такая самоходка у меня получилась в итоге. Пусть после слоя матового лака зимний камуфляж уже совсем и не читается, но я не расстроен. Более того, я рад такому итогу работы. Результат положительным, самоходка обязательно займется достойное место на диораме.

А всем вам спасибо за внимание, творческих успехов в нашем хобби и хорошего настроения!

Покрасила еще одну модель фигурки Коралины для Пикабушника. 💙

Вот такая яркая девчонка, высотой аж 30 см, отправляется домой к своей новой хозяйке.

Больше фото и моих работ можно посмотреть в моей группе ВК. Ссылку не оставляю, по правилам Пикабу, но кто ищет тот найдет 😉

Давно лелеяли мечту воплотить в жизнь одного из величественных Титанов мира Titanfall. Было проведено голосование среди подписчиков и победил титан Атлас. Так наш выбор пал на модель от художника Extragay. Однако, как это часто бывает в мире 3D-печати, путь к готовой модели был полон разочарований. Впредь, модели от этого художника мы, пожалуй, обойдём стороной.

Идеи были следующие: сделать подсветку для визора и немного добавить элементов на базу, поскольку она большая и можно превратить её в полноценную диораму. Но как-то так вышло, что модель перед печатью мы не проверили и как будет идти провод питания в будке было не ясно. После печати, обработки и сборки началось веселье... огромные зазоры, кривая стыковка, элементы тонкие и чуть что, сразу обрыв и поломка.

Подсветка

Кто же знал, что от маленького блока для батарей, который выдаёт 3.6 вольта, при необходимых 1.5, мои красивые светодиоды вспыхнут как звезды и погаснут навсегда😂

Как вы уже поняли, от электрики мы далеки))) Работа со светодиодами оказалась увлекательным, но и непростым процессом. Для более качественного результата нужен паяльник и, что ещё важнее, другие типы светодиодов.

Почему прямоугольные светодиоды не лучший выбор для подсветки:

• Односторонний свет: источник света у них только с одной стороны.

• Сложность фиксации: этот прямоугольник нужно как-то ровно зафиксировать, залить УФ-эпоксидной смолой и при этом не испортить всю конструкцию. Задача не из лёгких, особенно, когда делаешь это впервые.

Какие светодиоды подойдут лучше всего для таких задач – пока сказать сложно, нужно разбираться и тестировать. Но одно мы знаем точно: не квадратные! Батарейки покупали обычные АА. Светодиоды заказывали на Али, но можно купить и на озоне.

Сами смоделировали ящик под батарейки, который, кстати, шикарно вписался в общий антураж диорамы.

Была идея провести/спрятать провода в ноге. Мы даже канал внутри сделали, но, увы, идея не увенчалась успехом. Когда нога согнута - это невозможно.

База

Особое нарекание вызвал размер базы. Она оказалась настолько массивной, что накладывала серьёзные ограничения на максимальный размер самой модели Титана. При желании просто поставить Титана на полку, можно было бы обойтись и без такой гигантской подставки. Возможно, с учётом подсветки, такая база могла бы иметь смысл, но в данном случае, она стала скорее помехой. На базе сделали углубление для обычной смолы, идея "разлившаяся нефть".

И вот, перед вами Титан Atlas собственной персоной! Несмотря на наши сетования по поводу огромной базы, она, в итоге, позволила создать весьма приличную диораму, добавив модели законченности и атмосферы.

Как вам результат? Если у кого-то есть опыт работы со светодиодами в 3D моделях, делитесь, будем рады почитать😊

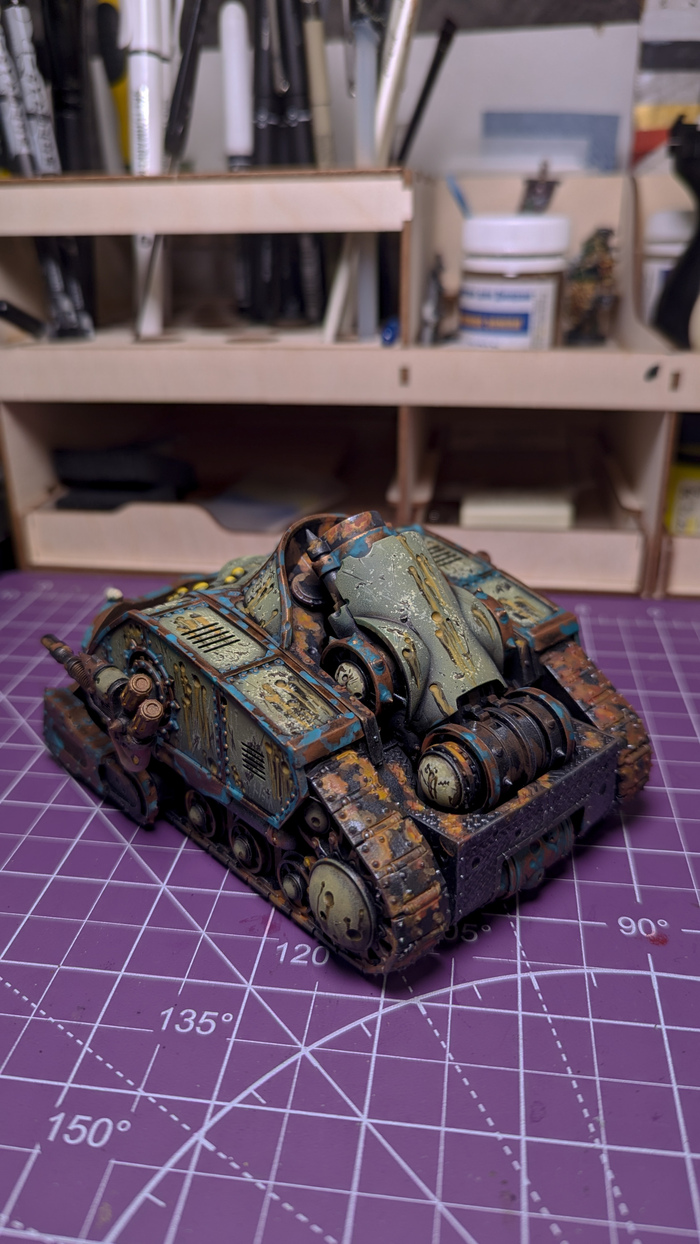

Склеил из картона и акварельной бумаги.Использовал акриловый грунт,многослойную покраску с разделителем из лака для волос) и различными масленными смывками,пигменты пока неприменял.Масштаб 1/35.
