Азбука Теплоэнергетика. Основные термины в веселых картинках и с описательной текстовкой. Перечень терминов выбран субъективно, чуть позже можно расширить.А начинаем с буквы "А" - Автоматизация.
Вотчина бойцов КИПиА. Автоматика с успехом заменяет ручной труд в части регулировки температурных и гидравлических режимов. Представляет собой обращенные в электронные компоненты старые как мир постулаты: «если» и «то», или по зарубежному «if» и «else».
Это оцифрованный здравый смысл и эти самые алгоритмы вполне себе позволяют диспетчеру спокойно пить чай, пока система сама парирует скачки давления, или мастеру ТП расслабиться, пока автоматика поддерживает температурный режим.
Следующая буква - Б – Байпас- Нормальные герои всегда идут в байпас.
- Вы хотели сказать "в обход"?
- Так это ж одно и то же!И действительно, байпас – это дублирующий трубопровод, идущий параллельно участкам, на которых установлено какое-нибудь оборудование. Ведь каким бы совершенным ни было бы оборудование, рано или поздно оно выходит из строя. При этом останавливать всю систему ради ремонта не всегда возможно, а зимой так и вообще опасно - есть шанс разморозить систему в целом.
Вот в таких случаях и выручает байпас - основное оборудование отсекается от системы локальными задвижками, а на байпасной линии они, наоборот, открываются, в итоге и ремонт в срок, и теплоснабжение без перебоев.
Так что - нормальный теплотехник всегда кладёт байпас.

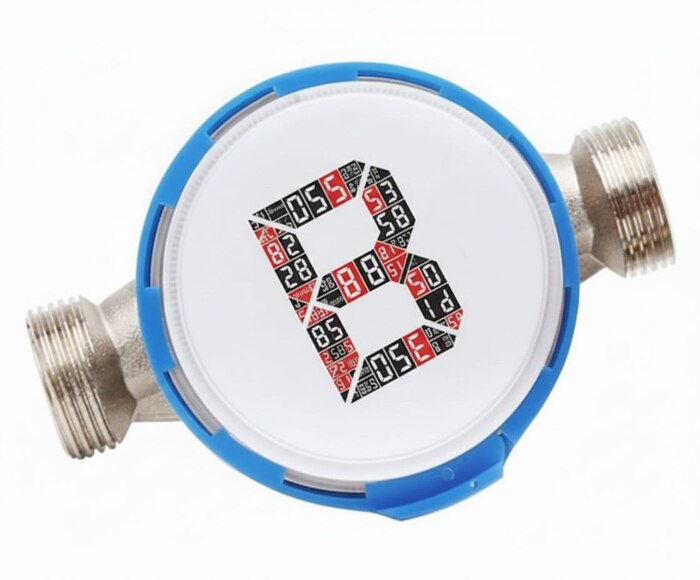

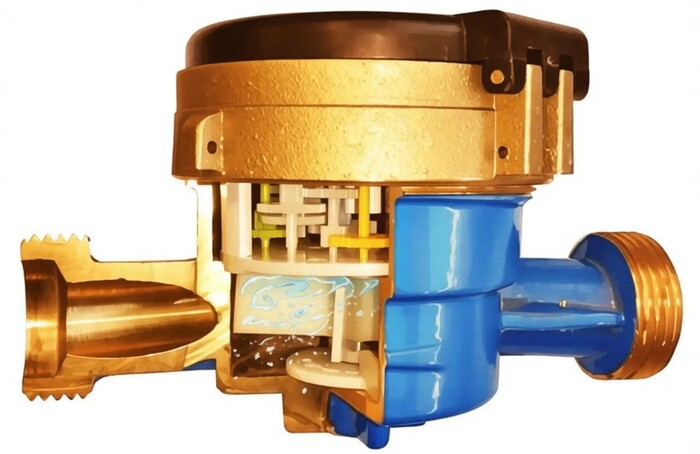

В – Водомер
Самый простой, и от этого самый распространенный прибор учета, который позволяет определить объем жидкости, прошедший через трубопровод.
Принцип работы прост и надежен:
- Вода вращает лопасти турбинки
- Турбинка вращает шестеренки
- Шестеренки перелистываю цифры на циферблате
Ну а с циферблата цифры можно переписать в журнал или блокнот. Можно сфотогррафировать. Ну а если нужен импульсный сигнал, то к водомеру добавляют датчик Холла, который отслеживает прохождение мимо него зубцов шестерни, соответственно зная сколько этих зубцов в шестерне можно понять через сколько импульсов она сделает полный оборот.
Г – Гидроудар. Критически резкое изменение давления из-за резкого перекрытия потока, изменения направления трубопровода или завоздушивания. Вообще есть аксиома – давление в системе должно быть максимально стабильным, а любые изменения – плавными. Если же давление резко растет, то вода может пробить прямой путь на повороте трубопровода, может пойти обратным ходом, уперевшись в запорную арматуру, и создав точку напряжения, может сломать оборудование по ходу движения трубопровода.А избежать гидроудара может помочь, например, установка защитной арматуры или грамотное…

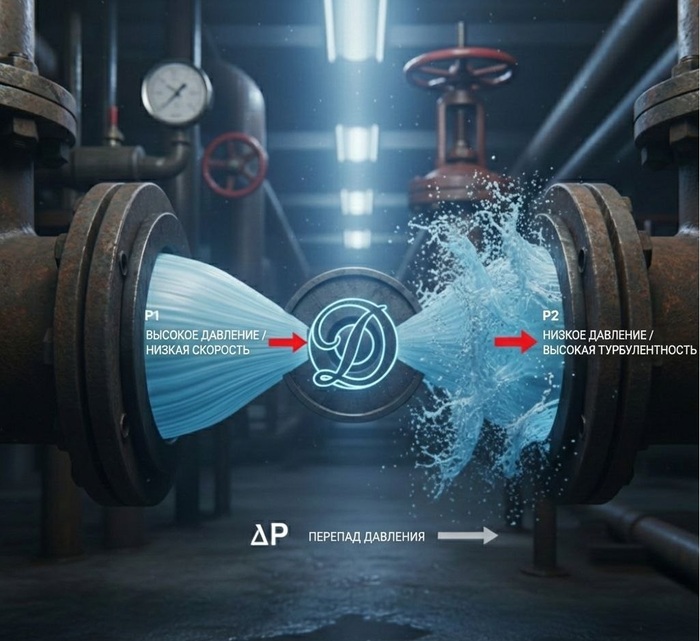

...Д – Дросселирование. Искусственное торможение потока достигается при помощи установки специального оборудования — дроссельных шайб или клапанов. Это как прижать пальцем садовый шланг: отверстие меньше, сопротивление выше, расход падает. Жестоко по отношению к давлению, зато эффективно для балансировки сети
Е - единицы измерения - то на чем держится физика, и основа основ - система СИ.
Но в теплоэнергетике есть нетипичная величина. Тепловая энергия здесь измеряется в Гкал - гигакалориях. Что это за зверь? Гига - приставка количественная, а просто калория - это величина энергии, необходимая для нагрева 1 грамма воды на 1 градус Цельсия.
Гигакалория — это та же калория, но с девятью нулями (10^9).
Много это или мало? Для понимания масштаба: 1 Гкал — это энергия, которой хватит, чтобы: нагреть олимпийский бассейн (около 2500 м³) примерно на 0.4 градуса, или превратить в пар почти 1.5 тонны льда.
Почему не Джоули?
Потому что Гкал очень удобна в предварительных расчетах.Если у вас в системе циркулирует 10 тонн воды в час, и она остыла на 10 градусов, значит, потребление ровно 0.1 Гкал. Всё просто, никакой высшей математики.
Ё - ёмкость. А собственно, почему мы топим дома именно водой, а не, скажем, маслом или воздухом? Всё дело в такой штуке как теплоёмкость, т.е в том, сколько любое вещество способно впитать в себя тепла. В этом плане вода — чемпион среди теплоносителей. Удельная теплоёмкость у неё очень высокая— 4.187 кДж/(кг·°С). Это значит, что 1 кг воды может впитать в себя огромное количество энергии, прежде чем его температура поднимется всего на один градус.
Для сравнения: чтобы перенести то же количество тепла воздухом, его потребовалось бы в 4 раза больше по массе и в тысячи раз больше по объему. Это сравнимо с контейнерными перевозками против курьера на велосипеде
Наш мир полон устойчивых стереотипов. Все привыкли к словосочетанию - ДВС - двигатель внутреннего сгорания, и то, что есть еще и двигатели внешнего сгорания - например котел паровоза, как то подзабылось.
Так и при слове котел - самая частая ассоциация - это горящий в топке огонь, который греет пространство вокруг себя - стенки, трубы и т.п.

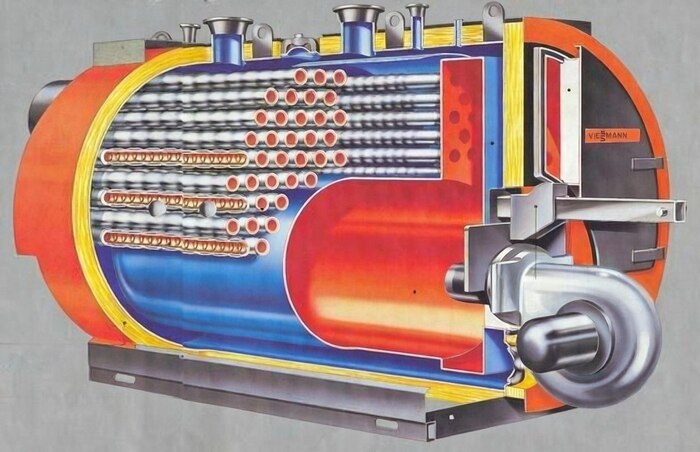

Но бывает и по другому - котлы жаротрубные, в них греющее тело – огонь и продукты горения высокой температуры, заключено в трубы, и эти раскалённые трубы греют пространство вокруг себя, например водный резервуар. Технология сейчас не очень популярная в «большой энергетике», на ТЭЦ таких почти не встретишь, но в меньших масштабах применение очень даже массовое, да и сам жаротрубый котел - классика теплотехники.
Какая теплотехника, арматура - это ж палка такая железная на стройке.
Но не совсем.
Запорная арматура. От французского armature (а оно от латинского armatur) - в латыни все просто - это вооружение воина. Во французском смысл чуть уже - это каркас, основа, перекрытие. Вот по смыслу слова перекрытие оно и пришло в русский язык, в том смысле, что это перекрытие как усиление внутри бетона или перекрытие потока жидкости (ну или чего бы то ни было еще)По факту ЗА - это название целого класса оборудования - а входят в него и вентили и задвижки, и краны - т.е. все что способно это самое перекрытие жидкости обеспечить.Но самое важное - если арматура запорная, то у неё должно быть всего 2 положения: открыто и закрыто. Для всего остального арматура должна быть регулирующая.
И - ИндивидуальныЙ Тепловой Пункт
Тепловой пункт - место преобразования тепла. У нас ведь как - сети длинные, потребителей на них множество. Соответственно задача дать такой режим, чтобы даже в самой дальней точке магистрали было тепло.
Ну а все, кто ближе должны на местах занижать параметры воды в сети. И происходит это как раз на тепловом пункте. При помощи устройства с названием теплообменник, регулируемой арматуры с электроприводом и автоматики.Происходит это примерно так: в теплообменник поступает перегретая сетевая вода и через тело теплообменника отдаёт свое тепло воде контура внутреннего, не зависящего от сетевого.Т.е. на входе в теплообменник стоит у нас клапан и он открыт, процесс теплообмена идет, внутренний контур греется. За его температурой следит термодатчик. А автоматика бдит. В неё зашито сколько должна быть температура. (Например 60°). Контур греется - 10, 20, 30, 40, 50, 60, 62. Автоматика дает сигнал и клапан закрывается, сетевая вода перестает греть внутренний контур и тот остывает: 62, 61, 60, 59, 58. Алярм! говорит автоматика, дает сигнал, клапан открывается, процесс теплообмена возобновляется.И так в вечном колесе сансары.
А индивидуальный ТП он потому, что обслуживает только одно здание
Посты по буквам выкладываю по будням в ВК https://vk.com/zloeteplo
Текстовки практически все уже встречались ранее в моих статьях/постах. А картинки нейросеть - т.к. своих фото на все термины не насобираю, а с чужими есть прецеденты интеллектуального права, а т.к. по итогу хочу оформить всё это в бумаге - то решил даже не связываться
вторая часть будет дней через 7-10
