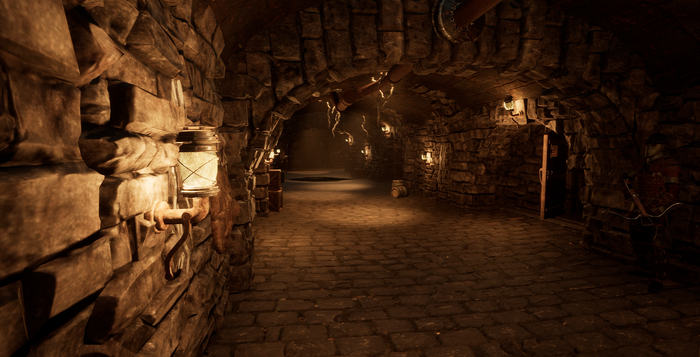

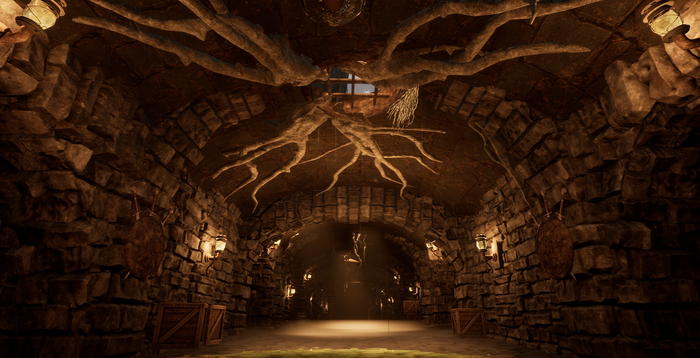

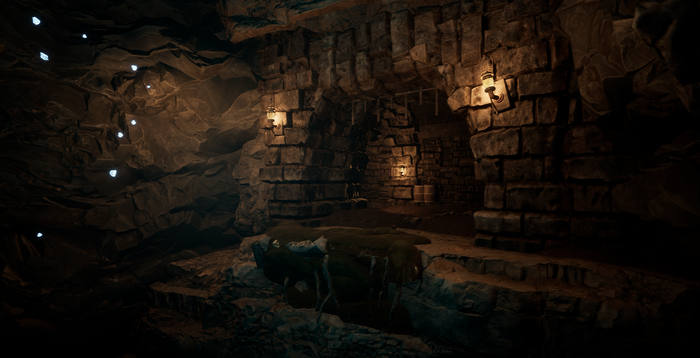

Локации хаба, основная сеть пещер соединяющая различные локации игры, все так или иначе переплетается в нем.

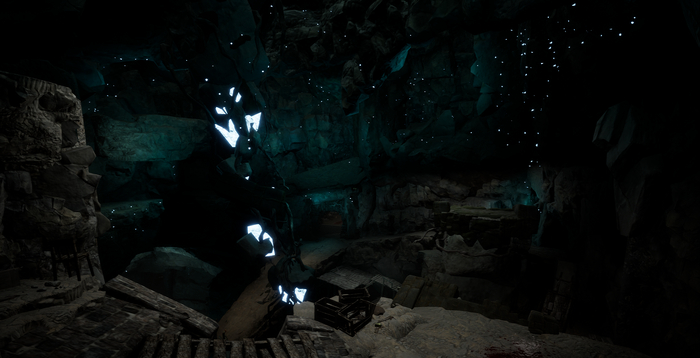

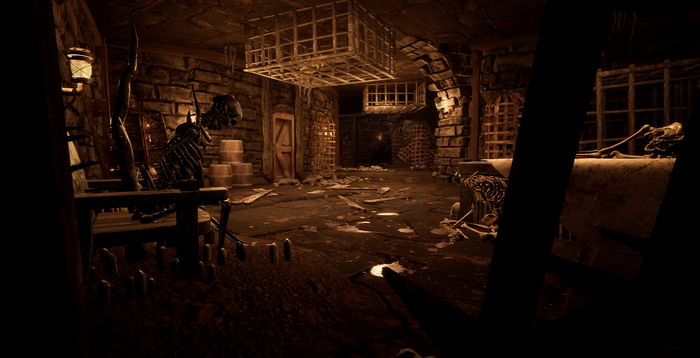

Визуал и мир старались делать в духе Arx Fatalis, мрачный пещеры и подземные сооружения, где никогда не знаешь что ждет тебя за углом.

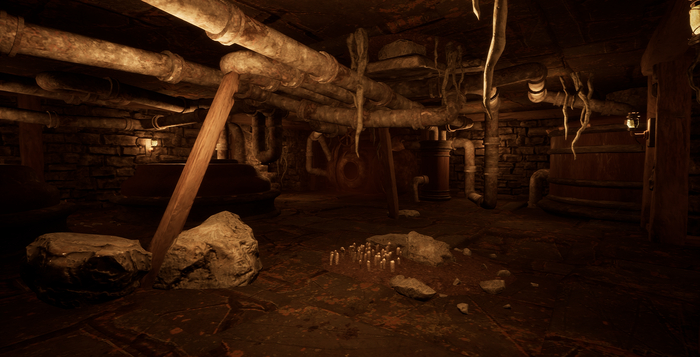

Весь мир максимально иммерсивен, да аркса нам конечно далеко, но если где то лежит предмет его можно взять, фонари взрываются, враги насаживаются на колья, крысы давятся под ногами и разбегаются по норам, если есть рычаг он обязательно нажмется, а вентиль можно будет покрутить.

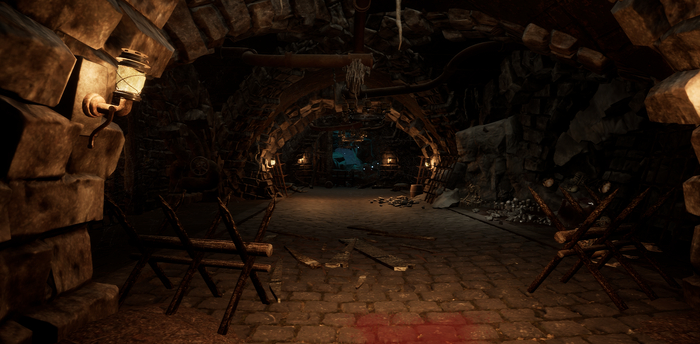

Самая большая проблема с которой прийдется столкнуться игроку это освещение, повсюду стоит кромешный мрак, необходимо искать источники света, а также топливо для них, чтобы продолжить путь во тьму.

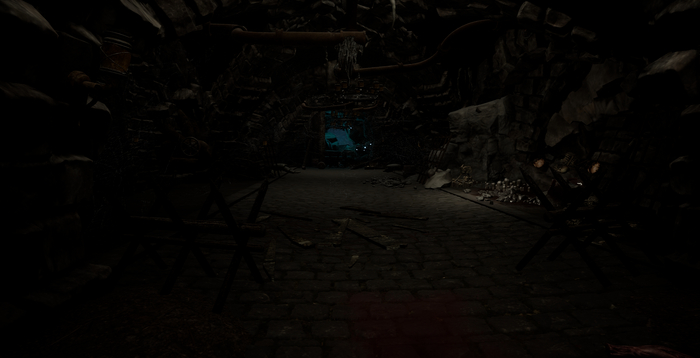

Далеко не все локации изначально освещены и как правило вам придется еще найти и запустить котельную.

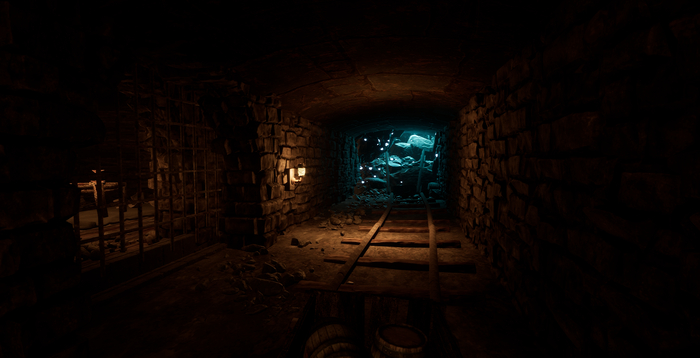

Они могут быть большими как эта или же небольшими комнатами, но надо быть готовым что местные обитатели сбегутся на свет.

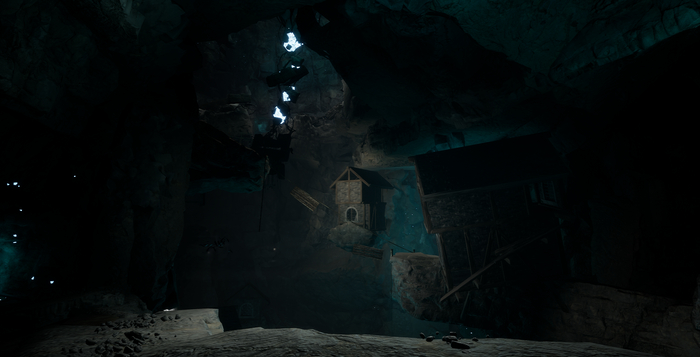

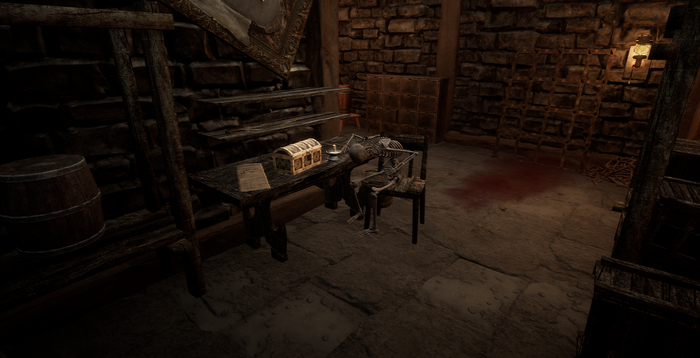

Мрачного визуала наклепал по полной господа, ешьте не обляпайтесь.

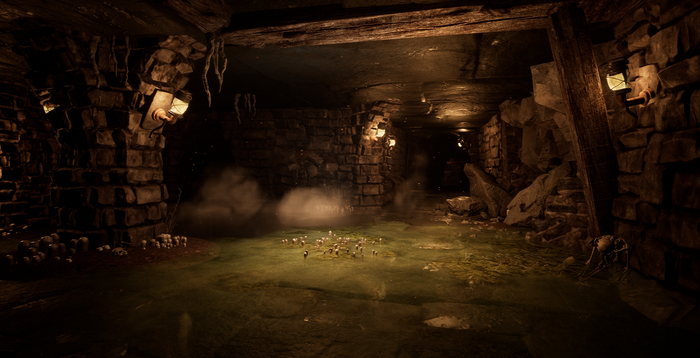

Даже немного болот по заветам миядзаки.

На данный момент есть три больших зоны с подлокациями, самих подлокаций около 16 (будем надеяться что столько и останется), но я честно сказать не вывожукаю это и если есть желающие, которые хотят себя опробовать в роли художников по окружению, буду рад научить, за время более года разработки реальной игры я познал больше чем покажут курсы на ютубе)

У нас в целом команда сейчас насчитывает 6 человек. Каждый совмещает кучу должностей) Конкретно на мне часть геймдиза, постоение локаций, их наполнение, создание блюпринтов для их наполнения, поиск и оптимизация ассетов, освещение, сортировка локаций по папкам, создание материалов и еще куча мелочей, буду рад разгрузке.

Если сейчас приехать в пункт приема металлолома, то можно обнаружить просто огромные кучи различных телефонов и прочих электронных «отходов», которые стоят под открытым небом и ждут, когда придёт их черёд окончательного разложения. Однако при ближайшем рассмотрении выясняется, что многие девайсы оказываются полностью рабочими даже после недельного лежания под палящим солнцем и проливными дождями, а сдали их в чермет по причинам «не нужен, надоел, купил новый» и т. п. Я не считаю это правильным, ведь даже в простые кнопочные звонилки имеется возможность вдохнуть новую жизнь, если знать один интересный, но малоизвестный факт: для них можно писать нативные приложения на C и использовать железо телефона в своих целях. А это, на минуточку, как минимум: дисплей с подсветкой, вибромотор, динамик, клавиатура и GSM-радиомодуль с возможностью выхода в сеть. Сегодня мы с вами: узнаем, на каких аппаратных платформах работают китайские телефоны, какие существуют программные платформы и где взять для них SDK, а в практической части мы напишем 2D-игру с нуля, которая будет работать на многих китайских кнопочниках. Интересно? Тогда жду вас под катом!

Содержание:

• Не J2ME едины

• Аппаратные ресурсы

• Кроссплатформенный рантайм

• Кроссплатформенный рантайм: Win32

• Кроссплатформенный рантайм: MRE

• Кроссплатформенный рантайм: VXP

• Наконец-то пишем игру

• Тестируем на реальных девайсах

• Заключение

❯ Не J2ME едины

Думаю, многие мои читатели помнят о такой платформе, как J2ME. Java-приложения стали фактически основной возможностью расширения функционала телефонов в 2000-х годах. API для них был достаточно хорошо стандартизировано, программы не зависели от архитектуры процессора и ОС устройства, а порог вхождения для написания собственных приложений был довольно низкий и даже новички могли за пару дней написать свою игрушку или какое-нибудь GUI-приложение!

Однако не одним J2ME мы были едины: существовало множество платформ, которые так или иначе пытались занять нишу Java на рынке. Некоторые из них я упоминал в своей прошлой статье о написании 3D-игры под Sony Ericsson с нуля: например, была такая платформа на телефонах Sony Ericsson серии T, как Mophun, а CDMA-телефонами с чипсетами Qualcomm использовалась нативная платформа BREW. Пожалуй, я не буду упоминать о .sis и .cab — поскольку это форматы нативных приложений для смартфонов, а не простых «фичефонов».

В какой-то момент, ближе к 2006-2007 году, прилавки российских официальных ритейлеров (по большей части это были телефоны Fly) и неофициальных продавцов на рынках заполонили различные китайские телефоны, которые предлагали какой-то немыслимый функционал для тех лет за копейки, да ещё и визуально напоминали флагманские модели известных брендов. Пожалуй, одним из самых популярных таких телефонов была Nokla TV E71/E72 (да, именно «нокла»), вышедшая примерно в 2008 году и производившаяся аж до 2011 года! За 2-3 тысячи рублей (это менее 100 баксов), пользователь получал здоровый 2.4" дисплей с разрешением 240x320 весьма неплохого качества (когда в те годы многие продолжали ходить с 176x220), да ещё и с тачскрином, гироскоп, огромный громкий динамик (пусть и не очень качественный), поддержку SD-карточек до 32Гб, нередко фронтальную камеру, а также премиальный дизайн с вставками из алюминия. Частенько китайцы заботливо клали в коробку ещё чехольчик и дополнительный аккумулятор :)

Были даже полные копии существующих устройств от Nokia. Особенно китайцы любили подделывать массовые модели на S40: они были очень популярными и китайцы хотели откусить свой кусок рынка у Nokia. Пусть и рынка серого импорта — очевидно, в салонах связи подделки никто не продавал:

Но была и ложка дёгтя в этой бочке меда: китайские телефоны очень часто не имели поддержки Java, из-за чего многие пользователи разочаровывались в них из-за отсутствия возможности установить необходимые им приложения. Никакой тебе оперы, аськи, игр… Скорее всего, это связано с необходимостью отчислений Sun, а также разработчикам реализации J2ME-машины (JBed/JBlend) и установки чипа флэш-памяти чуть большего объёма.

Но многие пользователи не знали, что такие девайсы не просто поддерживали сторонние приложения, но и умели выполнять настоящие нативные программы, написанные на полноценном C! Всему помешала китайская костыльность и тотальная закрытость. Платформа предполагалась для работы на внутреннем рынке. Для вызова менеджера нативных приложений необходимо было вводить специальный инженерный код в номеронабирателе, предварительно скопировав приложение в нужную папку, а SDK долгое время было платным и доступно только для компаний из Китая. Кроме того, далеко не все приложения могли запустить на конкретном девайсе — были серьезные проблемы с совместимостью.

В ранних китайских телефонах использовалась платформа Mythroad (MRP, MiniJ) от китайской компании SkyWorks, которая лицензировала свою технологию производителям чипсетов. Поддержку MRP можно было встретить на телефонах с чипсетами MediaTek, Spreadtrum, а также MStar (и возможно Coolsand). Mythroad предоставлял некоторое API для работы с железом телефона и разработки как UI-приложений, так и игр, кроме того, Mythroad позволял хранить ресурсы в одном бинарнике с основной программой и даже имел какой-то интерпретируемый язык помимо возможности запуска нативного кода. Для работы таких приложений необходимо было скопировать менеджер приложений dsm_gm.mrp и игру в папку mythroad во внутренней памяти устройства или на флэшке, а затем набрать в номеронабирателе код *#220807#, иногда при отключенной первой SIM-карте. Костыльно? Костыльно! Откуда об этом знать среднестатистическому пользователю? Не откуда! Но работало!

Эта платформа поддерживалась на большинстве подделок под брендовые устройства Nokia, Sony Ericsson и Samsung, а также iPhone и на многих китайских кнопочных телефонах 2008-2010 годов.

Ближе к 2010 году MediaTek разработала свою собственную платформу, которая должна была заменить MRP — WRE (VXP). Эта платформа была гораздо шире с точки зрения функционала (например, был доступ к UART) и её API был вполне удобно читаем для программиста, а SDK свободно доступен для всех. Один нюанс всё портил — приложения без подписи привязывались к IMSI (даже не IMEI) симки в девайсе и на некоторых девайсах требовали переподписания под каждую конкретную SIM или патчинг дампа оригинальной прошивки телефона на отключение проверки подписи. Эта платформа поддерживалась на многих кнопочниках и смарт-часиках 2010-2020 годов: к ним относятся новодельные телефоны Nokia, телефоны DNS и DEXP, Explay и т. п. Для запуска приложений достаточно было выбрать файл с разрешением VXP в проводнике и просто запустить его. Но с совместимостью всё равно имелись проблемы: если запустить VXP для версии 2.0 и выше, мы получим лишь белый экран. Ну хоть не софтресет, и на том спасибо!

❯ Аппаратные ресурсы

Большинство китайских кнопочных телефонов работает на базе одних и тех же чипсетов. В конце нулевых чаще всего использовались чипсеты MT6225, SC6520 и некоторые чипы от Coolsand. Средние хар-ки девайса были следующими:

• Процессор: ARMv5 ядро на частоте ~104МГц, ARM926EJ-S. Нет FPU, есть Thumb. Большую часть процессорного времени программа могла забрать себе.

• ОЗУ: ~4Мб SDRAM. Программам было доступно 512Кб-1Мб Heap'а. Это, в целом, довольно немало для большинства применений.

• Флэш-память: ~32Мб, пользователю доступно пару сотен килобайт. Да, вы не ослышались, килобайт! Однако можно без проблем использовать MicroSD-флэшки до 32Гб.

• Дисплей: от 128x128 до 320x480, почти всегда есть 18-битный цвет (262.000 цветов), в случае TV E71/E72 используется очень неплохая TN-матрица с хорошими углами обзора и яркой подсветкой. Иногда есть тачскрин.

• Звук: громкий динамик, наушники.

• Аккумулятор: ~800мАч, на некоторых девайсах может быть и 2.000мАч, а то и больше!

• Ввод: клавиатура, иногда была поддержка QWERTY.

• Внешние шины: почти всегда был доступен UART, причём его можно было свободно взять прямо с платы — он был явно подмечен! Взять GPIO с проца не выйдет (кроме, возможно, вибромотора), SPI и I2C также напрямую недоступны. Внешние шины можно реализовать с помощью UART через GPIO-мост из микроконтроллера.

В итоге мы получаем очень неплохие характеристики для устройства, которое сочетает в себе сразу всё. На базе такого девайса можно сделать и сигнализацию, и HMI-дисплей с интерфейсом для управления каким-нибудь устройством, и игровую консоль с эмуляторами… да на что фантазии хватает! И это за какие-то 200-300 рублей, если мы говорим о б/у устройстве или 600 рублей, если говорим о новом. Это дешевле, чем собирать девайс с подобным функционалом самому из готового МК (например, RP2040) и отдельных модулей. Кстати, дешевые 2.4" дисплеи на алике — это ни что иное, как невостребованные остатки дисплеев для подобных китайских телефонов на складах! А вы думали, откуда там значки на тачскрине снизу?

Однако в рамках данной статьи мы не будем ограничиваться лишь теорией и на практике напишем примитивную 2D-игрушку, которая будет работать сразу на трех платформах без каких-либо изменений в коде самой игры: Windows, MRP (Mythroad) и VXP. Но для того, чтобы достигнуть такого уровня абстракции от платформы, нам необходимо написать рантайм, который оборачивает все необходимые платформозависимые функции для нашей игры.

Игрушка будет простой: 2D скролл-шутер с видом сверху, а-ля Asteroids. Летаем по космосу, и стреляем по враждебным корабликам, стараясь не попасть под вражеские лазеры. Всё просто и понятно :)

❯ Практическая часть: Кроссплатформенный рантайм

Итак, что нам необходимо от абстракции для такой простой игры? Давайте посмотрим:

• Графика: очистка экрана, отрисовка спрайтов с прозрачностью (без альфа-блендинга, только колоркей), отрисовка текста. При возможности, желательно использовать нативное API системы для рисования графики, а не городить собственный блиттер. Формат пикселя фиксирован: RGB565 (65к цветов).

• Ресурсы: хранятся в одном образе с основной игрой. Фактически, все ресурсы упакованы в виде обычных массивов байт в заголовочных файлах. Я пользуюсь вот этой тулзой для конвертации спрайтов в массивы байтов.

• Звук: воспроизведение хотя-бы одного WAV-потока. Почему одного? Потому что далеко не на всех платформах есть доступ к аппаратному микшеру… да и вообще не везде есть прямой доступ к PCM (привет MRP), иногда разработчики ограничиваются лишь одним каналом для WAV-звука без возможности воспроизведения нескольких аудиофайлов одновременно.

• Ввод: абстракция от клавиатуры классического моноблока: стрелки, OK, левый и правые софткеи.

• Стандартная библиотека: не на всех платформах можно вызывать функции напрямую из stdlib. Как минимум в MRP и, например, «эльфах» для Motorola, нет возможности вызывать аллокатор, rand и некоторые другие функции из обычных заголовочников стандартной библиотеки. На таких платформах, системные инклуды дефайнами подменяют стандартные функции на своих реализации:



  #define malloc system_alloc

  #define free system_free


  Но если у нас игра кроссплатформенная, то и платформозависимые инклуды мы использовать не будем.

Выглядит всё достаточно просто, верно? Примерно такого набора функций хватит для нашей игры:

❯ Win32

Давайте же перейдем к реализации рантайма на каждой платформе по отдельности. Начнём с Win32, поскольку адекватно отлаживать игру можно только на ПК.

На десктопе у нас будет фиксированное окно 240x320, в качестве GAPI будет использоваться аппаратно-ускоренный OpenGL, а для обработки ввода будет использоваться классически GetAsyncKeyState. Реализация точки входа, создания окна и инициализации контекста GL и главного цикла приложения у нас такая:

Реализация отрисовки спрайтов очень примитивная — OGL 1.0, полностью FFP, вся отрисовка — это 2 треугольника, формирующие квад. Спрайт заливается при первом использовании в текстуру, последующие кадры реюзается уже готовая текстура. Фактическая реализация всего рендерера — т. е. функций для рисования «просто картинок», без поддержки атласов, блендинга цветов (З.Ы - длинные листинги будут на пастбине, на Пикабу нет нормального тега для кода):

https://pastebin.com/BmbqyBjd

С вводом тоже всё просто. Есть биндинг кнопок клавиатуры к кнопкам на кейпаде телефона. inGetKeyState предполагается вызывать один раз за кадр, поэтому функция опрашивает ОС о состоянии нажатых кнопок на клавиатуре и назначает состояние виртуальных кнопок относительно состояния физических кнопок на клавиатуре.

Результат:

❯ MiniJ

Переходим к реализации рантайма для первой китайской платформы — MRP. Обратите внимание — я использую нативное API платформы для рисования спрайтов. Связано это с тем, что софтварный блиттер работает невероятно медленно даже с прямым доступом к скринбуферу устройства, а в чипсете предусмотрена отдельная графическая подсистема с командбуфером для быстрой отрисовки примитивов и графики:

SDK для MRE можно найти здесь (SKYSDK.zip): оно уже пропатчено от необходимости покупки лицензии. MRP не развивается более 10 лет, поэтому, думаю, его можно считать Abandonware. Компилятор находится в compiler/mrpbuilder.NET1.exe. За китайские SDK в публичном доступе нужно поблагодарить пользователя 4pda AjlekcaHgp MejlbHukoB, который раздобыл их на всяких csdn и выложил в свободный доступ :)

У MRP собственная система сборки, основанная на конфигурациях. Поскольку MRP может работать на устройствах с разными платформами и размерами дисплеев, под каждую можно настроить свой конфиг, который пережмет ресурсы в нужный формат. Дабы ничего не ломать, я заюзал абсолютные пути:

Компиляция приложения:

Начинаем с функций обработки событий и инициализации, которые вызывает рантайм при старте приложения: mrc_init вызывается при старте приложения, а mrc_event при возникновении события. Вся инициализация очень простая: создаём таймер для обновления и перерисовки состояния игры и вызываем инициализацию игры:

С вводом тоже никаких проблем нет, нажатия кнопок прилетают как события в mrc_event. Переводим кейкоды MRE в наши кейкоды и сохраняем их состояние:

Опять же, отлаживать MRP-приложение под реальным устройством проблематично, поэтому платформозависимый код должен быть минимальным. Кроме того, обратите внимание, что некоторые функции в MRP зависят от библиотек-плагинов. Линкер слинкует вашу программу, но на реальном устройстве их вызов вывалится в SIGSEGV и софтресет устройства. Также нельзя использовать ничего из стандартной библиотеки именно в стандартных заголовочниках (т. е. stdlib.h, string.h и т. д.), часть стандартной библиотеки реализовывается MRP и дефайнится в mrc_base.h

Что интересно, защиты памяти толком нет. Если приложение падает в SIGSEGV или портит память — систему, судя по всему, ребутит Watchdog. Защиты памяти никакой, можно напрямую читать и писать в память ядра, а также писать в регистры периферии чипсета. jpegqs, покумекаем над этим? :)

Переходим к рендереру. Тут буквально две функции, gClearScreen очищает экран, а gDrawBitmap рисует произвольный спрайт с форматом пикселя RGB565. В качестве ROP используется BM_TRANSPARENT — таким образом, mrc_bitmapShowEx будет использовать левый верхний пиксель в качестве референсного цвета для реализации прозрачности без альфа-блендинга.

Да, всё вот так просто. Рантайм теперь запускается на реальных китайских девайсах и работает стабильно.

❯ VXP

Теперь переходим к VXP — платформе не менее неоднозначной, чем MRP. Пожалуй, начать стоит с того, что VXP существует аж в трёх версиях: MRE 1.0, MRE 2.0 и MRE 3.0. В MRE 2.0 и выше появилась поддержка плюсов (в MRE 1.0 только Plain C) и довольно интересного GUI-фреймворка, MRE 1.0 же предлагает реализовывать гуй самому. Платформа распространена на большинстве кнопочных телефонов и смарт-часиков на чипсетах MediaTek, примерно начиная с 6235 и заканчивания 6261D. SDK можно скачать вот здесь (см MRE_SDK_3.0).

VXP сам по себе более функционален чем MRE, поскольку ориентирован исключительно на телефоны с чипсетами MediaTek. Но что самое приятное — есть доступ к уарту без каких либо костылей! То есть, если сделать GPIO-мост на условной ESP32, то мы можем получить готовый мощный МК с клавиатурой, кнопками, дисплеем, звуком и т. д. Звучит не хило, да? Кроме того, у нас есть доступ и к BT, и к GPRS, и к SMS без каких либо ограничений.

Однако в бочке мёда нашлась и ложка дёгтя: для компиляции MRE-приложений необходимо накатывать и крякать довольно старый компилятор ADS, который сам по себе поддерживает только C89 (например, нет возможности объявить переменную в объявлении цикла или середине функции, только в начале, как в Pascal). ADS уже вроде как Abandonware, так что это вроде не наказуемо… но всё равно неприятно.

Кроме того, на некоторых девайсах (в основном, фирменных Nokia а-ля 225), прошивка требует подписи у всех бинарников, либо если бинарник отладочный, то должна быть привязка к конкретному IMSI.

К тому же, каждая программа должна фиксированно указывать в заголовке, сколько Heap-памяти ей необходимо выделить. Оптимальный вариант — ~500Кб, тогда приложение запустится вообще на всех MRE-телефонах.

Зато у VXP есть адекватный симулятор под Windows. Но зачем он нам, если у нас порт игры под Win32 есть? :)

Начинаем с инициализации приложения. В процессе вызова точки входа, приложение должно назначить обработчики системных событий, коих бывает несколько. Для обработки ввода и базовых событий хватает всего три: sysevt (события окна), keyboard (физическая клавиатура. Есть полная поддержка QWERTY-клавиатур), pen (тачскрин).

Переходим к обработчику системных событий. Обратите внимание, что MRE-приложения могут работать в фоне, из-за чего необходимо ответственно подходить к созданию и освобождению объектов. Что важно усвоить с самого начала — в MRE нет понятия процессов и защиты памяти, как на ПК и полноценных смартфонах. Любая программа может попортить память или стек ОС, более того, программа использует аллокатор остальной системы, поэтому если ваша программа не «убирает» после себя, данные останутся в памяти со временем приведут к зависанию. Впрочем, WatchDog делает свою работу быстро и приводит телефон в чувство (софтресетом) за 1-2 секунды. Но как и в случае с MRE, есть приятный бонус: прямой доступ к регистрам чипсета :)

Переходим к обработке событий с кнопок. Тут всё абсолютно также, как и на MRE, лишь имена дейфанов поменялись :)

https://pastebin.com/XyHQ49N6

И наконец-то, к графике! Пожалуй, стоит сразу отметить, что более 20-30 FPS на большинстве устройств вы не получите даже с прямым доступом к фреймбуферу. Похоже, это связано с тем, что в MRE довольно замороченная графическая подсистема с поддержкой альфа-канала (только фиксированного во время вызова функции отрисовки картинки/примитивов, сам пиксельформат всегда RGB565) и нескольких слоев. Кроме того, похоже есть ограничения со стороны контроллера дисплея.

Изначально, MRE предполагает то, что все картинки в программе хранятся в формате… GIF. Да, весьма необычный выбор. Однако для работы с пользовательской графикой, есть возможность блиттить произвольные картинки напрямую из RAM. Вот только один нюанс — посмотрите внимательно не объявление следующей функции:

dst_disp_buf — это целевой RGB565-буфер. Логично предположить, что и src_disp_buf — тоже обычный RGB565-буфер! Но как бы не так. Документация крайне скудная, пришлось посидеть и покумекать, откуда в обычном 565 буфере возьмется индекс кадра. С подсказкой пришёл пользователь 4pda Ximik_Boda — он скинул структуру-заголовок, которая идёт перед началом каждого кадра. В документации об этом не сказано ровным счетом ничего!

Сначала я реализовал софтовый блиттинг, но он безбожно лагал. Мне стало интересно, почему нативный blt быстрее и… вопросы отпали после того, как я поглядел в ДШ чипсета: тут есть аппаратный блиттинг. И даже с ним девайс не может выдать более 20FPS!

Для реализации более-менее шустрого вывода графики, необходимо сначала создать канвас (фактически, Bitmap в MRE), создать и привязать к нему layer, получить указатель на буфер слоя и только потом скопировать туда нашу картинку. Да, вот так вот замороченно:

https://pastebin.com/DPrxG6Uj

И только после этого всё заработало достаточно шустро :)
В остальном же платформа довольно неплохая. Да, без болячек не обошлось, но всё же перспективы вполне себе есть.

На данный момент, этого достаточно для нашей игры.

❯ Пишем геймплей

Рантайм у нас есть, а значит, можно начинать писать игрушку. Хоть пишем мы на Plain-C, я всё равно из проекта в проект использую +- одну и ту же архитектуру относительно системы сущностей, стейтов и т. п. Поэтому центральным объектом у нас станет CWorld, который хранит в себе на пулы с указателями на другие объектами в сцене, а также игрока и его состояние:

Система стейтов простая и понятная — фактически, между состояниями передавать ничего не нужно. При нажатии в главном меню на «старт», нам просто необходимо проинициализировать мир заново и начать геймплей, при смерти игрока — закинуть его обратно в состояние меню. Стейты представляют из себя три указателя на функции: переход (инициализация), обновление и отрисовка.

Поскольку мы хотим некоторой гибкости при создании новых классов противников, то вводим структуру CEnemyClass, которая описывает визуальную составляющую врагов и их флаги — могут ли они стрелять по игроку или просто летят вниз (астероиды), как они передвигаются (зигзагами например) и т. п.

https://pastebin.com/b3rjz0bV

А также описываем игрока:

Всё! Для текущего уровня реализации игры этого достаточно :)
Переходим к реализации игровой логики. Вообще, динамический аллокатор в играх для китайских платформ лучше использовать как можно меньше. Heap'а довольно мало (~600Кб), да и не совсем понятно, как этот аллокатор реализован, есть вероятность, что используется аллокатор и куча основной ОС.

Начинаем с реализации полёта кораблика. Для этого он должен реагировать на стрелки и не улетать за границы экрана, а ещё для красоты он должен «вылетать» из нижней границы экрана при старте игры:

Переходим к динамическим пулам с объектами. Как вы уже заметили, их всего два — враги и летящие снаряды. Реализация спавна врагов/снарядов простая и понятная: мы обходим каждый элемент пула, если указатель на объект не-нулевой, значит объект всё ещё жив и используется на сцене. Если нулевой — значит ячейка свободна и можно заспавнить новый объект:

https://pastebin.com/s8aQYFG5

При обходе пула во время обновления кадра, мы обновляем состояние каждого объекта и если его функция Think вернула true, значит объект больше не нужен и его нужно удалить:

А вот и реализация Think:

Но кораблики должны же откуда-то появляться! Для этого у нас есть переменная nextSpawn, которая позволяет реализовать самый простой тип спавнера — относительно времени (или в нашем случае тиков):

Результат: мы уже можем полетать, пострелять и поуворачиваться от вражеских корабликов!

Уже что-то напоминающее игру! Осталось лишь добавить подсчет очков, менюшку, разные виды противников, возможно какие-то бонусы и у нас будет готовая простенькая аркада. В целом, выше приведена достаточно неплохая архитектура для простых 2D-игр на Plain C. Фактически, она может быть хорошей базой и для ваших игр: в теме о китах на 4pda я встречал немало людей, которые банально не знали, с чего начать.

❯ Что у нас получилось?

Но без тестов на реальных устройствах материал не был бы таким интересным! Поэтому давайте протестируем игру на двух реальных телефонах, как вы уже догадались, один — Nokla TV E71, а второй — клон Nokia 6700, который подарил мне мой читатель Никита.

На TV E71 игра идёт не сказать что очень бодро. Кадров 15 точно есть, что, учитывая разрешение 240x320, весьма неплохо для такого девайса.

а 6700,, даже учитывая более низкое разрешение — 176x220, дела примерно также — ~15FPS! Но поиграть всё равно можно. Уже хотите написать «автор наговнокодил, а теперь ноет из-за низкого FPS»? Ан-нет, я попробовал игры сторонних разработчиков — они идут примерно также :( К сожалению, таковы аппаратные ограничения устройства.

Исходный код игры с Makefile'ами и файлами проектов для Visual Studio и MRELauncher доступны на моём GitHub. Свободно изучайте и используйте его в любых целях :)

❯ Заключение

Но в остальном же, демка получилась довольно прикольной, как и сам опыт программирования для китайских телефонов. В общем и целом, китайцы пытались максимально упростить API и привлечь разработчиков к своей платформе. Если ради примера взглянуть на API для Elf'ов на Motorola, можно ужаснуться от state-based архитектуры платформы P2K. А тут тебе init, event, draw — и всё!

Но популярности помешала непонятная закрытость платформы, костыльный запуск программ, отсутствие нормального симулятора. А ведь сколько фишек было: даже возможность писать и читать память ядра!
А вы как считаете? Можно ли вдохнуть в китайские кнопочники новую жизнь, узнав о наличии возможности запуска нативного кода на них?

P. S.: Друзья! Время от времени я пишу пост о поиске различных китайских девайсов (подделок, реплик, закосов на айфоны, самсунги, сони, HTC и т. п.) для будущих статей. Однако очень часто читатели пишут «где ж ты был месяц назад, мешок таких выбросил!», поэтому я решил в заключение каждой статьи вставлять объявление о поиске девайсов для контента. Есть желание что-то выкинуть или отправить в чермет? Даже нерабочую «невключайку» или полурабочую? А может, у этих девайсов есть шанс на более интересное существование! Смотрите в соответствующем посте, что я делаю с китайскими подделками на айфоны, самсунги, макбуки и айпады! Да и чего уж там говорить: эта статья уже сама по себе весьма наглядный пример! Найти меня можно в комментариях тут, на Пикабу, и в тг @monobogdan

Понравился материал? У меня есть канал в Телеге, куда я публикую бэкстейдж со статей, всякие мысли и советы касательно ремонта и программирования под различные девайсы, а также вовремя публикую ссылки на свои новые статьи. 1-2 поста в день, никакого мусора!

Материал подготовлен при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, дабы не пропускать новые статьи каждую неделю!

Я, как и многие мои читатели, очень люблю игры. Уже довольно обширное число моих статей было посвящено ремонту и моддингу самых разных игровых консолей — как китайских «нонеймов», так и брендовых PSP и PS Vita! Однако, меня тянет к железу не только желание отремонтировать и поставить в строй «устаревшие» девайсы, но и мания делать и созидать что-то своё! А ещё я очень люблю программировать игры и графику сам. Недавно я загорелся идеей разработать с нуля свой портативный «тетрис»: от схемы и разводки платы, до написания прошивки и игр под нее. Что получается, когда программист, который поставил электронику практически во главе своей жизни, пытается сделать свое устройство? Читайте в статье!

❯ Как я к этому вообще пришел?

Проекты разработки самодельных игровых приставок стали очень популярны к нашему времени. Если раньше embedded-разработка была достаточно дорогой и доступной лишь для избранных, то сейчас на рынке можно найти все что хочешь — и мощные микроконтроллеры с кучей периферии за 300 рублей, и готовые дисплейные модули по 250 рублей, и макетные платы с удобными dupont коннекторами за весьма скромные деньги.

Собрать свой гаджет в пределах одной-двух тысяч рублей стало вполне реальным. Люди собирают себе самые разные устройства, а игровые приставки — одна из самых популярных тем. Однако, для многих людей, которые только начинают знакомится с миром embedded-электроники, собрать консоль в своем корпусе с Raspberry Pi на борту и RetroPie в качестве оболочки — за счастье.

Однако есть определенная категория электронщиков, к которой отношусь и я — нам нужно делать всё с нуля! Свои проекты я стараюсь реализовывать на самопальных фреймворках/движках, точно также я мыслю и в подходе электроники — ну не могу я использовать чужие решения и стараюсь разобраться в вопросе сам. За моей спиной есть весьма интересные демки. Например, это моя игрушка с незамысловатым названием «ралли-кубок ТАЗов», которую я написал за неделю с нуля (рендерер, звук, ввод, редактор уровней — все свое) в 2022 году:

Вот так, с любовью программировать игры, я и пришел к мысли сделать свою консоль, так как вижу её именно я. Только без чужих библиотек и наработок, но не прям уж bare metal. Сел я и начал думать, на чём же мы будем строить наш игровой девайс!

❯ Из чего будем делать?

Как я уже говорил выше, в наше время выбор железа для создания своих девайсов большой — тут и мощные микроконтроллеры/одноплатники, по производительности сравнимые с телефонами 2005-2006 годов, и различная периферия — аж глаза разбегаются. Однако проектировать будущую консоль нужно исходя из некоторых требований.

Характеристики моего девайса следующие:

1. Процессор: двухядерный ARM микроконтроллер RP2040 на частоте 133мгц, построенный на архитектуре Cortex-M3. Сам процессор распаян на плате Raspberry Pi Pico.

2. ОЗУ: 260 килобайт SRAM, встроена в процессор. Немного, но если грамотно распоряжаться ресурсами — то хватит.

3. ПЗУ: 2Мб SPI Flash-памяти, также распаяны на плате.

4. Дисплей: 1.8" TFT-матрица с разрешением 128x160. Выбор разрешения обусловлен производительностью будущей консоли — процессор банально не сможет заполнять матрицу с относительно высоким разрешением.

5. Ввод: 6 кнопок, 4 из которых — направление, 2 — действий. В будущем могут добавиться еще несколько.

6. Звук: динамик. Пока не знаю, с чего рулить будем — возможно, возьмем «железный» ШИМ-контроллер процессора, а возможно прикрутим внешний ЦАП с i2s.

7. Питание: 3.7в аккумулятор BL-4C. Да, да, тот самый с Nokia и современных кнопочников! Аккумулятора, емкостью в 800мАч должно хватать хотя-бы на 4-5 часов игры. При этом зарядка АКБ обеспечивается модулем TP4056.

Весьма неплохо для самоделки, согласны? Как я уже говорил раннее, эти характеристики примерно соответствуют мобильным телефонам 2004-2006 годов — Nokia 6600, Sony Ericsson K510i, Samsung D800. Отличие лишь в ОЗУ (в телефонах её 2-4 мегабайта) и периферийных модулях типа контроллера дисплея.

На фото E398 — мобилка 2004 года выпуска, но она здесь не просто так. :)

Важную пометку нужно сделать касательно дисплеев: эти 1.8" матрицы бывают приходят с «синевой» — это не железная проблема и не совсем брак. Сам контроллер в дисплея в них сильно греется (хотя токоограничивающий резистор стоит) и негативно влияет на клей, из-за чего матрицы отклеивается от подсветки и слои поляризации начинают «синить» картинку. Лечится проклееванием подложки матрицы суперклеем.

RPi Pico я решил выбрать, поскольку информации про них достаточно мало, характеристики хорошие и пока что никто особо ничего на них не делал, тем более в рунете. А ещё у них очень удобное и простое SDK, практически bare-metal. ESP32, например, работает на FreeRTOS и имеет кучу библиотек, здесь же API простое и понятное.

Закупаем все необходимое и начинаем творить!

❯ Графика

В первую очередь нам нужно подключить дисплей и что-нибудь на него вывести. Заодно и SPI погоняем на незнакомом чипсете, благо работа с ним очень простая — задаем конфигурацию пинам (gpio_set_function), настраиваем SPI-контроллер и можно посылать данные.

SPI у RP2040 работает на частоте вплоть до ~60мгц — это достойная скорость передачи, в том числе и для быстрого вывода графики. На самом деле, SPI даже предпочтительнее чем параллельный 8080-интерфейс для использования в микроконтроллерах: дело не только в количестве занимаемых пинов, но и в возможности использования DMA!

В подобных проектах всегда нужно делать так, чтобы дисплей можно было при необходимости поменять, а желательно вообще научить работать его с несколькими контроллерами: разные дисплеи одной диагонали могут использовать разные контроллеры. В моём случае, этоST7735. Для разрешений 240x320 используются ILI9325, ILI9341, ST7789. Команды инициализации дисплея честно позаимствованы, но именно в этом нет ничего зазорного — сама система команд относительно стандартизирована, отличается лишь первичная настройка питания, гамма-коррекции и т. д — часто init sequence вставляет сам производитель в даташит.

После инициализации дисплея пробуем что-нибудь вывести. Да, все работает без проблем. Пару важных нюансов: ST7735 требует посаженный на землю CS, в воздухе его оставлять нельзя, как некоторые ILI (вы ведь навряд ли будете вешать несколько устройств на одну шину с дисплеем, когда есть вторая?) и логическое состояние 1 на пине RESET (в воздухе и «на земле» он будет висеть в постоянном ресете).

Для полустатичной графики, можно обойтись лишь командами дисплея — например, тут есть удобные функции для заливки прямоугольников (setArea и пишем цвет без остановки) или скроллинга. Сделано это для более слабых микроконтроллеров. Нам они не подойдут — выделяем память под фреймбуфер/бэкбуфер и настраиваем канал DMA для разгрузки процессора в процессе передачи данных:

Саму картинку подготавливает процессор: именно он рисует картинки и он же делает их прозрачными. На него ложится основная работа, однако мы можем ему помочь разгрузиться, если отдадим передачу уже подготовленного кадра на дисплей на DMA (Direct Memory Access) — устройство в микроконтроллере, которое позволяет процессору настроить параметры передачи данных, а DMA их будет сам копировать из памяти или в память. Таким образом, можно реализовать асинхронное копирование нескольких блоков ОЗУ, или, как в моем случае — передачу буфера кадра на дисплей, пока процессор готовит следующий. Чем больше разрешение — тем больше эффекта от DMA!

Кроме того, важно выбрать формат цвета для нашего дисплея: я выбрал 2-х байтный RGB565 (5 бит красный, 6 бит зеленый, 5 бит синий). Это экономичный формат который выглядит красивее палитровой графики и кушает не так уж и много драгоценной памяти. Кроме того, на данный момент мы умеем отрисовывать изображения произвольных размеров с прозрачностью — вместо альфа-канала здесь используется так называемый colorkey — концепция, очень близкая к хромакею, только она берет в качестве трафарета конкретный цвет. В нашем случае это «255 0 255» (ярко розовый).

Общая производительность рендерера порадовала: он легко осилит около сотни-двух различных спрайтов с адекватной производительностью, в зависимости от их размера. Но для такого разрешения экрана и будущих игр — это неплохой результат!

❯ Ввод

Теперь нам нужно как-то управлять нашим девайсом. Для этого пора сделать реализовать геймпад: в рамках этой статьи, я собрал его на макетке.

Кидаем общий минус на все кнопки, а второй вывод размыкателя кидаем на соответствующие пины GPIO. Я выбрал предпоследние т. к. на них ничего важного не висит, текущая конфигурация занимает 6 пинов. На фото выглядит не очень красиво — на то она и макетка.

Переходим к реализации драйвера. Игры могут слушать события кнопок из специальной структуры —CInput, где на каждую кнопку выделено по одному полю. В будущем конфигурация геймпада может поменяться — например, я захочу добавить аналоговый стик.

Есть ещё способ реализации больших клавиатур и геймпадов: когда все кнопки вешаются на пару линий, где на выходе каждой кнопки есть резистор определенного номинала. ЦАП микроконтроллера считывает это значение (допустим — 1024 это вверх, а 2048 — вниз) и таким образом определяет текущую нажатую кнопку. Таким раньше любили промышлять китайцы, из-за чего нельзя было нажать одновременно вверх и вправо, или вниз и влево и т. п.

❯ Пишем игру

Теперь у нас есть минимально-необходимая основа для написания игры. Первой игрой для своей консоли я решил написать классический шутер в космосе — летаем на кораблике и сбиваем врагов, попутно уворачиваясь от их пулек. Заодно проверим консоль на стабильность.
Писать я её решил в классическом C-стиле, как и принято в embedded-мире: без std и тем более stl, без ООП и виртуальных методов, аллокаций по минимуму. В общем, примерно как писали игры под GBA! В первую очередь, подготавливаем спрайты нашей игры, прямо в пейнте, а затем конвертируем их в представление обычного массива байтов в виде header-файла. На первых порах это удобнее, чем делать свой ассет-пул:

Архитектуру я организовал в виде нескольких подфункций, каждая из которых занимается своим стейтом (world/menu) и своими объектами (playerUpdate) и их отдельные версии для отрисовки. Сами игровые объекты я описал в виде структур, а центральным объектом сделал CWorld.

Время я решил описывать в тиках, а не миллисекундах, как я обычно это делаю на ПК — у консоли железо одно и там следить за этим нужно меньше.

Единственные аллокации, что я использовал — это для пулов с пулями, и с врагами. Оба пула четко ограничены — до 8 врагов на экране, и до 16 пулек — вполне хватает. Динамические аллокации помогли мне найти серьезную ошибку в коде — в один из моментов игра просто валилась с Out Of Memory. После того, как я немного поменял условия и делал аллокейты тех же самых объектов каждый кадр — игра переставала крашится. Причина оказалась простая — невнимательность (вместо >= было >), по итогу при отрисовке спрайтов за пределами экрана, программа сама начинала портить вунтренние структуры аллокатара и самой игры (проявлялось в глюках и телепортациях). После фикса, все заработало как нужно. :)

Ну и для основной части геймплея с выстрелами и столкновениями, я предусмотрел несколько функций, которые спавнят игровые объекты и сами управляют пулом. Противники обновляются как обычно, для коллизий используется AABB (axis aligned bounding box, ну или его 2D-подмножество в виде rect vs rect).

По итогу, у нас получилось простенькая, но рабочая игрушка, которая без проблем работала почти все время, что я писал этот материал, а значит устройство работает стабильно. И я очень горд, что у меня получилось сделать рабочий прототип своего собственного гаджета!

Ниже выкладываю принципиальную схему устройства, она очень простая, поэтому смысла делить ее на несколько листов нет. Разводить учился, читая сервис-мануалы и схемы :)

❯ Заключение

Полная цена сборки прототипа составила:

• Raspberry Pi Pico — 557 рублей (но я брал на Яндекс Маркете, на «алике» дешевле — около 300 рублей).

• Дисплей — 380 рублей, заказывал на «алике».

• Макетка — 80 рублей, в местном радиомагазине.

• Кнопки. По 5 или 10 рублей штучка, пусть будет 60 рублей.

По итогу, прототип мне обошелся в 1077 рублей. Бюджетненько, да, с учетом того, что можно сделать еще дешевле? Я тут так подумал, у меня есть желание развивать и поддерживать консоль в будущем и под консоль уже можно делать что-то своё… может, если вам будет интересно, делать их на заказ? Соберу вам по себестоимости (до 1.000 рублей) + доставка, если хочется попрограммировать под что-то маленькое, но самому паять не хочется. Мне было бы очень приятно. Пишите в личку или комменты, если вас заинтересовало бы такое! :)

Весь процесс разработки этого девайса занял у меня всего несколько дней. Я и до этого понимал концепцию работы 2D-графики на видеокартах прошлого века, поэтому ничего особо нового я для себя не открыл. Однако, я попробовал свои силы в разработке игровых девайсов, которые могут приносить удовольствие — как ментальное от самого процесса сборки и программирования, так и физическое от осознания того, что игра на нем работает. :)

Однако, это далеко не конец проекта! У нас ещё много работы: нужно развести и протравить полноценную плату, реализовать звук и API для сторонних игр, придумать корпус и распечатать его 3D-принтере. Кстати, я ведь обещал что скоро будут и другие интересные проекты с 3D-принтером: как минимум, мы доделаем предыдущий проект игровой консоли из планшета с нерабочим тачскрином и RPi Pico.

Пост подготовлен при поддержке TimeWeb Cloud. Подписывайтесь на меня и @Timeweb.Cloud, чтобы не пропускать новые статьи каждую неделю!

Скачать: https://vk.com/topic-75040291_49930902
Также, можете посетить нашу группу по эмуляторам: https://vk.com/rpcs3
ПС поддерживает только игры CHIP8, в дальнейшем, возможно, добавлю поддержку SUPERCHIP.
Спасибо!

Продолжаю рассказывать (и показывать) персонажей из игры, которую я делаю на досуге :)

Лисы-оборотни обитают в глубине чащи волшебного леса. Охотницы не отличаются физической силой, но хитры, скрытны и любят нападать из засад. Поэтому в качестве оружия предпочитают луки, реже пуская в ход когти и клыки. Если расклад становится совсем не в их пользу, они превращаются в лис и покидают поле боя.

Их предводительница - суровая лисучка Ингеборга - обладает скверным характером и очень не любит чужаков. Её племя охраняет волшебный лес от особо любопытных иноземцев. Первая среди равных, она в ответе за свою стаю и остальных охотниц, которых зовёт сёстрами.

Да, вы не ошиблись - самцов лисооборотней нет. Для продолжения рода они время от времени совершают набеги на человеческие населения. Впрочем, ещё никто из мужчин на это не жаловался.

Рядовые Охотницы поменьше и не могут похвастаться такой пышной шевелюрой, как их старшая. Вольным воительницам, живущим в гармонии с природой, чужд человеческий стыд, поэтому они не носят одежду. Исключение составляют лишь кожаные ремни для крепления оружия и колчанов (Вокруг бёдер Ингеборги, к слову, обмотан хлыст), а также волшебные плащи, которые они используют для маскировки на местности.

По понятным причинам лисы-охотницы неровно дышат к расе разумных кроликов, считая последних самым ценным охотничьим (и гастрономическим) трофеем. Но о них я расскажу в следующий раз.

Ну и по традиции покажу ранние скетчи.

Бонус: варианты раскраски самой Ингеборги:
