Пожалуй, iPaq HX4700 можно считать самым известным и легендарным КПК от компании HP. О его крутом VGA-дисплее слагали легенды, а оптический тачпад, выполняющий роль «мышки», вообще казался чем-то инопланетным в мире портативных компьютеров. Не подводил 4700'ый и в плане производительности: мощнейший ARM-процессор от Intel, целых 64 мегабайта оперативной памяти и дискретный GPU от компании ATi — это было очень круто по меркам устройства, которое помещалось в карман!

Сегодня я хотел бы рассказать про его тайну, о которой знают немногие...

❯ Предисловие

Вообще, карманные компьютеры на Windows CE/Mobile — тема достаточно обширная. Лично для себя я выделил три основных поколения устройств и каждое из них я считаю в чём-то уникальным и представляющим большой гиковский интерес. Первое поколение появилось ровно 30 лет назад — в 1996 году, с выходом карманного палмтопа Casio Cassiopeia A-10. Устройство отличалось невероятной компактностью, мощным процессором Hitachi SH-3, интерфейсом, который был почти идентичен десктопной Windows и... отсутствием софта:

По большей части, Cassiopeia A-10 была устройством для бизнесменов — благодаря наличию предустановленных офисных программ, и гиков, которые покупали устройство для того, чтобы с ним ковыряться и что-то под него разрабатывать/портировать. Уже через 2 года, в 1998 году, Casio представила первый бесклавиатурный КПК в линейке E-1xx, который внешне мало чем отличался от привычных нам КПК и даже современных планшетов, а его главной фишкой был переход на мощные MIPS-процессоры от компании NEC. В 2000 году, Casio представила первый КПК с цветным дисплеем — Cassiopeia E-115, который в аппаратном плане был практически идентичен первым «E-шкам», но отличался использованием первой редакции Pocket PC — версии Windows CE, которая была адаптирована под управление пальцем/стилусом.

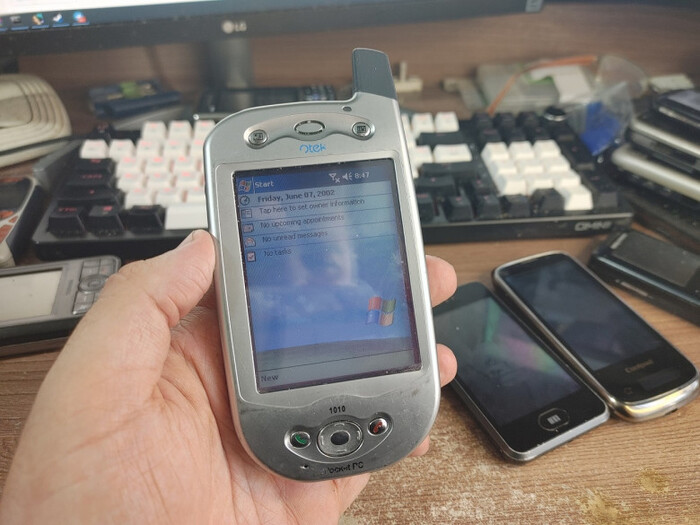

Второе поколение КПК появилось в 2001 году, с развитием процессоров Intel StrongARM и выходом операционной системы PocketPC 2002, которая в будущем будет переименована в Windows Mobile. Главная проблема первых КПК на WinCE была в том, что они работали на целом зоопарке разного железа и процессорных архитектур, из-за чего софт зачастую не был совместим не только между HPC (клавиатурными КПК) и обычными КПК, но и в пределах одной линейки устройств: вспомнить только HP Jornada 720 на ARM и 680 на SH4. Новое поколение КПК использовали лишь 4 совместимых между собой ARMv4/ARMv5 процессора: Intel StrongARM PXA25x, Intel XScale 27x, Samsung S3C244x, а также Texas Instruments OMAP (это уже ближе к коммуникаторам), благодаря чему на платформу обратили внимание разработчики.

Одной из главных особенностей этого периода была в том, что именитые бренды отказывались от собственных PPC-подразделений и отдавали разработку КПК на аутсорс, а неизвестные тайваньские производители по типу Compal, Foxconn и HTC с радостью брались за разработку устройств, которые затем носили известные имена. Вспомнить только Toshiba E-740, которую разработала Compal, или же устройства от RoverPC, на которых гордо красовалась надпись «Сделано в России» (да-да!):

Третье поколение появилось примерно в 2006 году, на самом закате эры карманных компьютеров. Началось оно с того, что Intel сделала своё самое опрометчивое решение за всю историю существования и продала ARM-подразделение компании Marvell. Дело в том, что к 2005 году, XScale успел заслужить репутацию надежного, мощного и проверенного процессора с отличной документацией и поддержкой как Windows CE, так и Linux. Процессоры PXA 270-ой серии использовались не только в потребительской электронике, но и промышленном оборудовании: терминалах сбора данных, ПЛК и других различных контроллерах. Зная об этом, Apple даже обратилась к Intel с предложением разработки процессора для первого iPhone, но Intel не увидели в этом перспектив...

Небольшая тайна iPhone 2G

Как итог — разработку процессора для первого iPhone отдали компании Samsung. Как и у Intel, у корейской компании был значительный опыт разработки собственных процессоров, однако в отличии от Intel, они использовали уже готовые ARM-ядра вместе с периферийными IP-ядрами собственной разработки. В 2007 году, Samsung представила первый чипсет с ARM11-ядром - S3C6400, который по вбросовой информации считается процессором iPhone 2G, однако на практике в первом iPhone использовался чип с маркировкой S5L8900, который является очень близким братом S3C6400. Скорее всего единственное их отличие — это замена 2D GPU Samsung FIMG (3D-версия была готова только через год — в 2008) на PowerVR MBX.

Marvell распорядилась ARM-подразделением грамотно и выпустила новые процессоры PXA310, которые являлись доработанными и разогнанными 270'ами, а одним из первых клиентов стала HP со своим КПК iPaq 214. Это было флагманское, по меркам мобильного компьютера, устройство с процессором, работающим на частоте 624МГц, 128 мегабайтами оперативной памяти типа SDRAM и очень крутым VGA-дисплеем. По праву оно считается одним из самых крутых КПК из когда либо созданных...

Что стало с процессорами PXA?

К сожалению, процессоры PXA пропали с мобильного рынка примерно в 2009-2010 году. Дело в том, что в те годы набирали популярность решения с встроенными радиомодулями. PXA310 требовал наличие отдельного бейсбенда со всей обвязкой и написание отдельного драйвера специально для него, из-за чего многие производители не хотели заморачиваться и брали готовые аппаратные платформы от Qualcomm и MediaTek, где драйверы шли в комплекте с SDK к железу. Snapdragon'ы использовались тогда практически везде — начиная от бюджетных устройств (MSM7225 и MSM7227), заканчивая флагманскими (MSM7200 и MSM8250), а единственный чипсет от MediaTek - MT6516, использовался в ультрабюджетных смартфонах ценой до 150$ (!!!).

Marvell попыталась вернуться на мобильный рынок в 2010 году, разработав чипсеты с модемами для BlackBerry, а также процессор PXA963 с поддержкой китайского 3G, но увы — поезд уже был упущен. Однако в 2012-2015 году, компания выпустила новую линейку Armada, построенную на обычных ядрах Cortex-A, которая использовалась в нескольких смартфонах от Samsung — XCover 3, Core Prime, J1 LTE, Mega 5.8, Win и паре устройств от ZTE с Huawei. Как фанат устройств на экзотическом железе я их очень ищу :)

Но был у него и предок, практически такой же крутой, но вышедший аж на три года ранее — в 2004'ом. И имя ему — iPaq hx4700! По правде сказать, я давно хотел себе эту модель в коллекцию, поскольку знаю что в ней используется видеочип от ATi с поддержкой 3D-ускорения и недавно у меня появилось аж четыре таких устройства: первый угретый и с порванным шлейфом дисплея после дилетантского сервиса, второй немного подтопленный и с матрицей, которая работает лишь наполовину, а два остальных полностью функциональные.

Девайсы мне подарили читатели, за что вам огромное спасибо! Поскольку у меня руки чешутся разбирать всё, что попадает мне в руки, я решил заглянуть hx4700 «под капот». И то что я увидел — меня удивило...

❯ Разбираем

hx4700 — это девайс из той эпохи, когда базовый ремонт было принято производить самому. Поэтому устройство разбирается и обслуживается очень просто: всё шасси крепит 4 винтика, после чего задняя часть корпуса снимается даже без защелок. Как я уже говорил ранее, мой экземпляр когда-то топился в солёной воде, от чего у него местами отпала маска с платы, сгнила подсветка дисплея (на данный момент восстановлена), частично отказал дешифратор матрицы (изображение наполовину монохромное), и покрылся коррозией разъём для карт расширения CompactFlash.

Особое внимание рекомендую обратить на батарейку поддерживающую питание микросхемы обновления DRAM-памяти. На одном из моих КПК она потекла, «пожрав» несколько дорожек и переходных отверстий. Если у вас есть такая модель, рекомендую сейчас же её вскрыть и вытащить батарейку.

Далее мы видим отдельный модуль Wi-Fi производства компании Texas Instruments. Это выдаёт маркировка TNETW и характерная «юбка» с пинами у чипа WLAN-трансивера: такую я видел только на чипах от TI.

Однако самое интересное скрывается с обратной стороны платы. В первую очередь мы замечаем дискретный видеочип от компании ATi — Imageon 3220, который отвечает в КПК за вывод изображения на дисплей с солидным разрешением в 640x480, ускорение 2D-графики, а также декодирование видеороликов. Дело в том, что уже в те годы было явно видно, что КПК и телефоны в ближайшем будущем станут мультимедийными комбайнами. Однако производительности процессоров зачастую ещё не хватало для реалтайм обработки камеры в видоискателе, воспроизведения не-сконвертированных видеороликов и иногда даже для вывода 2D-графики с оптимальным FPS (вспоминаем Motorola E398). Специально для таких случаев, Nvidia и ATi разработали отдельную линейку GPU — GoForce и Imageon, которые разгружали процессор и брали на себя все тяжелые задачи по ускорению графики.

По функционалу эти видеочипы заметно превосходили практически любую 2D-видеокарту для ПК из 90-х, а некоторые из них даже предоставляли поддержку 3D-ускорения и OpenGL. Например, в 3220 было:

• Аппаратное ускорение блиттинга (рисования изображений) с альфаблендингом, поворотом и масштабированием. Это самая тяжелая и частая операция при обычном использовании устройства.

• Аппаратно-ускоренные операции по рисованию примитивов: линий, прямоугольников и т.п.

• Контроллер параллельных дисплеев с 16-битным интерфейсом RGB, а также возможность вывода изображения на VGA-монитор.

• Поддержка OpenGL ES 1.1.

• Аж 2 мегабайта встроенной видеопамяти.

• (Предположительно, точных данных именно по 3220 нет) Декодер MP4 и MJPEG, а также контроллер камеры.

Чуть правее мы видим сердце 4700'ого — тот самый флагманский процессор Intel PXA270. В 2004 году, на рынке всё ещё были актуальны КПК с прошлым поколением процессоров — PXA25x, построенными на микроархитектуре StrongARM, и XScale по сравнению с ними казались просто самолетами. Внутри 270'ого скрывались:

• Одно вычислительное ядро XScale, работающее на частоте до 624МГц, с поддержкой набора инструкций Wireless MMX и 7-стадийным конвейером. XScale поддерживал новейший на то время набор инструкций ARMv5 и был прямым конкурентом ядрам серии ARM92x. При этом XScale был способен работать на частоте сильно выше, чем тот-же самый ARM926EJ-S (624 vs ~416).

• 32 килобайта кэша инструкций и 32 килобайта кэша данных.

• 256 килобайт встроенной SRAM для тех функций, которые слишком «дорого» вызывать из RAM (обработчики прерываний и т.п.).

• Контроллер SDRAM-памяти с поддержкой до ~192 мегабайт ОЗУ (6 чипселектов, в каждом SDRAM-чипе по 64 мегабайта по два банка), способный работать на частоте до 104МГц. Также в процессоре был EMI с поддержкой карт PCMCIA.

• Контроллеры USB, OTG, I2S, AC97, I2C и SPI, а также матричной клавиатуры.

• Встроенный RTC — часы реального времени.

• Контроллер параллельных RGB дисплеев. В целом, он поддерживал матрицы с разрешением до 800x600, но без аппаратного ускорения любая перерисовка графики превращалась бы в слайдшоу, поэтому в hx4700 в паре с ним работает Imageon.

• 4 ШИМ контроллера для регулировки подсветки или громкости звука.

• Контроллер GPIO.

Это очень и очень нехилый функционал для тех лет по меркам одного SoC. При этом у PXA270 были дополнительные версии с встроенной флэш-памятью типа StrataFlash солидного объёма, и такой уровень интеграции и производительности в те годы был нереально крутым!

Левее процессора расположилось два чипа оперативной памяти типа SDRAM, объёмом по 32МБ каждый. Однако при желании, объём ОЗУ можно было увеличить аж в два раза, если заменить их на чипы Infineon HYB25L512160AC, объёмом по 64МБ. Поскольку в КПК используется PXA270 без встроенной флэши, чуть ниже процессора расположилось две микросхемы NOR-памяти Intel StrataFlash с суммарным объёмом в 128 мегабайт. В теории, объём Flash-памяти тоже можно попробовать увеличить, однако сначала придется снять процессор и вызвонить с пятаков тестпоинты для JTAG, чтобы залить в оперативную память загрузчик и через него прошить устройство.

Вообще, маска, шелкография и схемотехника на плате мне сразу показались очень знакомыми. Точно такие же инженерные подходы я уже видел на других легендарных коммуникаторах и КПК — например на устройствах от O2 и Dell. И все сомнения развеялись, когда я увидел кастомный LSI-чип от компании HTC под маркировкой 30H80028-00. Дело в том, что этот чип использовался исключительно на устройствах разработки HTC и до этого мы с вами его видели в HTC Wallaby (O2 Xda) и в Palm Treo 680, а значит hx4700, как и многие другие КПК от HP, был разработан HTC!

И это немного удивляет. Дело в том, что серию Jornada, насколько я знаю, HP делала своими силами. Плюс в 2002 году, HP поглотила компанию Compaq, которая тоже имела своё подразделение по разработке карманных компьютеров. И несмотря на собственное R&D, имевшее опыт с КПК, HP решила пойти к «нонейм-новичкам» — HTC, у которых в 2004 году даже собственного бренда не было, а в портфолио было лишь несколько малоизвестных КПК и два коммуникатора, одним из которых был невероятно крутой O2 Xda (теперь вы знаете, в честь кого назвали форум xda-developers)!

Даташита на этот чип нет, однако смею предположить что он выполняет функции мультиконтроллера: управление питанием, арбитраж системной шины (?), а также общение с платой аккумулятора, которая здесь весьма умная!

Чуть ниже ATi расположился чип-контроллер тачскрина Texas Instruments TSC2046i (эмбеддщикам должен быть знаком его «брат» — XPT2046) в корпусе QFN (мастеру-дилетанту вообще ничего не нужно было греть, достаточно глянуть ДШ на сайте Ti и проверить не перебиты ли дороги от коннектора тача до контроллера и замерить сопротивление на линиях X и Y), а также флип-флопы SN54LV273A от всё той же TI. Их назначение мне неизвестно.

Рядом с разъёмом для SD-карты расположился 16-битный чип-аудиокодек Asahi AK4641 с поддержкой стереозвука и Bluetooth, который общается с процессором посредством протокола I2S.

Ну а вишенкой на торте является контроллер питания Maxim MAX1587C, который содержит в себе:

• 3 понижающих DC-DC преобразователя для запитывания логики (3v3), DRAM и процессора (VCore).

• 3 LDO для SIM-карт, SRAM и PLL.

• Детектор разряженных и посаженных в ноль аккумуляторов.

• Диагностика цепей питания и сигнал PowerGood на выходе.

И это всё что он умеет! За зарядку аккумулятора отвечает отдельный чип BQ24022 от Texas Instruments, который может выдавать до 500мА выходного тока, а вот отдельной микросхемы с функционалом Fuel-gauge (определение уровня заряда аккумулятора) я не нашел.

И... это вся схемотехника платы! Понятное дело что в hx4700 есть много дополнительной логики, по типу буферов, о которой я не могу рассказать в силу отсутствия схемы, однако сам факт того, что все подсистемы устройства были модульными и собраны на относительно стандартной компонентной базе только подтверждает то, что базовые косяки по типу неисправности зарядки аккумулятора, отказавшего тачскрина или неработающего звука, можно было продиагностировать и отремонтировать с минимальными навыками мастера. Чего-уж говорить, некоторые из этих чипов до сих пор производятся и используются!

В качестве дисплея здесь используется матрица ACX523AKM производства Sony. Как я и говорил ранее, она имеет разрешение VGA — 640x480, и смотрелась как 4K матрица в смартфоне 2026 года. Несмотря на то, что матрица произведена по технологии TN, качество цветопередачи и углы обзора были на уровне. Однако был большой минус: если вы разбивали дисплей, то замена влетела в копеечку, поскольку китайских VGA-матриц для КПК не было :)

Но давайте же включим наш КПК и посмотрим, как он показывает себя на практике!

❯ Включаем

В первую очередь хотелось бы сказать о том, что КПК в те годы стояли очень дорого, Тот же самый hx4700 в 2004 году стоил около 12.000 рублей — или ~400$, что по карману было единицам. Это буквально две с половиной зарплаты в глубинке, поэтому если люди всё таки покупали себе КПК, то старались максимально сберечь. Например для моего hx4700, читатель в своё время купил бронечехол с петлями и корпусом из цельного металла с дополнительной мягкой подкладкой внутри... вот это я понимаю уровень заботы :)

Замена дисплея в среднем стоила около 3х-4х тысяч рублей — почти целую зарплату, причем сама матрица была заметно дороже работы мастера. Поэтому, как я и говорил ранее, многие владельцы КПК и телефонов сами учились ремонту отдельных модулей и могли без проблем заменить дисплей, переклеить тачскрин, пересобрать устройство в новый корпус и иногда заменить надоедливый концевик на перемычку:

Уверен, что многие читатели сразу обратили внимание на прекрасное качество цветопередачи дисплея и отличный PPI, что было редкостью в те годы, однако тачскрин все ещё был резистивным. Помимо неплохого тачскрина, у устройства также был полноценный ноутбучный тачпад, который позволял использовать вместо тачскрина обычный курсор. В целом это было полезно, если есть необходимость листать пункты меню без стилуса.

В комментариях под прошлыми статьями про КПК я натыкался на довод мол эти устройства были бесполезными и заменой полноценного компьютера их можно было назвать с большой натяжкой. Однако я в корне не согласен с этим доводом: во первых, к 2005 году на КПК было выпущено огромное количество самого разного софта и игр: как платных, так и бесплатных. Приложения были для всего: серфинг сети, почта, мессенджеры, офис, файловые менеджеры, кастомные клавиатуры и даже виджеты для рабочего стола! При этом HX4700 можно было оснастить полноценной складной QWERTY-клавиатурой, которая докупалась в качестве аксессуара и помещалась в карман джинс.

Отдельное слово хотелось бы сказать про порты расширения. Дело в том, что во многих КПК тех лет было сразу два слота: для SD-карт и для карт CompactFlash. Главная особенность была в том, что SD подразумевал не только протокол MMC для карт памяти, но и имел подпротокол SDIO, который позволял в слот для SD-карт подключать дополнительную периферию: GPS-приемники, Bluetooth-адаптеры и даже дополнительные GSM-радиомодули! CompactFlash же в свою очередь представлял из себя урезанную версию PCMCIA и карты подключаемые карты расширения ограничивались лишь тем, какие драйвера были предустановлены в Windows CE. А учитывая то, что тогда сцена моддинга WinCE была в самом расцвете сил, кастомные драйвера можно было найти в кастомных прошивках.

❯ Заключение

Вообще, я считаю hx4700 настоящим чудом инженерной мысли. Учитывая мощное железо и обширное количество интерфейсов для общения с внешним миром, его с стопроцентной уверенностью можно назвать трушным портативным компьютером. И модель долгие годы пользовалась популярностью, которую не смог затмить даже прямой последователь — iPaq 214.

А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

Если вам понравилась статья и вы хотите меня поддержать, у меня есть Boosty, а также виджет на Пикабу ниже. А ещё мне можно отправить какое-нибудь интересное железо: устройства на WinCE/WinMobile, китайские кнопочники, китайские подделки на iPhone/Samsung из начала 2010-х, игровые консоли, ретро-ПК железо - всё это я очень люблю и порой пытаюсь поднять даже нерабочие гаджеты :) Всем огромное спасибо!

Компания TECNO подтвердила скорый выход новой серии смартфонов Camon 50 и опубликовала первые официальные изображения будущих устройств. Одновременно производитель раскрыл часть технических деталей, что дало более целостное представление о том, какими окажутся TECNO Camon 50 и Camon 50 Pro на старте продаж.

Новинки уже появились в системе предварительных заказов на рынке Уганды, что фактически подтверждает приближение релиза и готовность устройств к массовому выпуску.

Серия Camon 50 будет включать две модели, каждая из которых получила собственные особенности во внешнем исполнении. TECNO Camon 50 Pro оснащён вертикальным модулем основной камеры, в который интегрированы три круглых сенсора. Основной блок визуально отделён от дополнительного элемента и светодиодной вспышки, размещённых рядом, за пределами камеры. Такое решение формирует асимметричную компоновку задней панели.

Тыльная сторона корпуса Camon 50 Pro выполнена в двухцветном оформлении, где сочетаются разные оттенки и текстуры, подчёркивающие принадлежность устройства к новой линейке.

Базовая модель TECNO Camon 50 выполнена в схожем стиле, однако задняя панель здесь имеет плоскую конструкцию. Это различие заметно уже по опубликованным изображениям и служит основным визуальным отличием между двумя версиями. При этом общая стилистика серии сохраняется, что указывает на единый дизайнерский подход внутри линейки Camon 50.

Одним из ключевых элементов новых смартфонов станет основная камера. Подтверждено использование 50-мегапиксельного сенсора Sony LYTIA 700C Ultra Night Camera. Данный модуль заявлен для обеих моделей серии и ориентирован на съёмку в условиях недостаточного освещения. Конкретные параметры дополнительных сенсоров на данный момент не раскрываются, однако сам факт применения сенсора Sony LYTIA указывает на акцент на ночные сценарии съёмки и программную обработку изображений.

Фронтальные камеры у TECNO Camon 50 и Camon 50 Pro идентичны и имеют разрешение 32 мегапикселя, что подтверждено официально.

Аппаратная конфигурация новых устройств также была частично раскрыта. Обе модели серии будут предлагаться в версии с 8 ГБ оперативной памяти и встроенным накопителем объёмом 256 ГБ. Информация о других вариантах конфигураций пока не озвучена. Такой объём памяти рассчитан на хранение большого количества фотографий, видеозаписей и приложений без необходимости использования облачных сервисов или внешних носителей.

Особое внимание TECNO уделила защите корпуса. Для серии Camon 50 заявлены сразу несколько стандартов защиты от пыли и воды. Смартфоны получили рейтинги IP68, IP69 и IP69K, что указывает на устойчивость к погружению в воду, воздействию струй под высоким давлением и пыли.

Дополнительно устройства прошли сертификацию по военному стандарту MIL-STD-810, что говорит о проверке на устойчивость к вибрациям, перепадам температуры и другим внешним воздействиям в рамках установленного протокола испытаний.

Звуковая составляющая также не осталась без внимания. TECNO Camon 50 и Camon 50 Pro оснащены стереодинамиками с поддержкой Dolby Atmos. Это означает наличие пространственной обработки звука при воспроизведении мультимедийного контента и совместимых приложений. Производитель не раскрывает технические детали акустических модулей, однако подтверждение поддержки Dolby Atmos указывает на программную обработку аудиосигнала.

Для защиты дисплея используется стекло Corning Gorilla Glass, хотя конкретная версия защитного покрытия на данный момент не уточняется. Тем не менее сам факт применения стекла от Corning говорит о базовой защите экрана от царапин и повседневных механических воздействий.

На данный момент TECNO не раскрыла информацию о процессоре, ёмкости аккумулятора, параметрах экрана и программной платформе, на которой будут работать устройства. Однако публикация официальных изображений, подтверждение ключевых характеристик и запуск предварительных заказов указывают на то, что полный анонс серии Camon 50 состоится в ближайшее время.

Читайте нас в Telegram

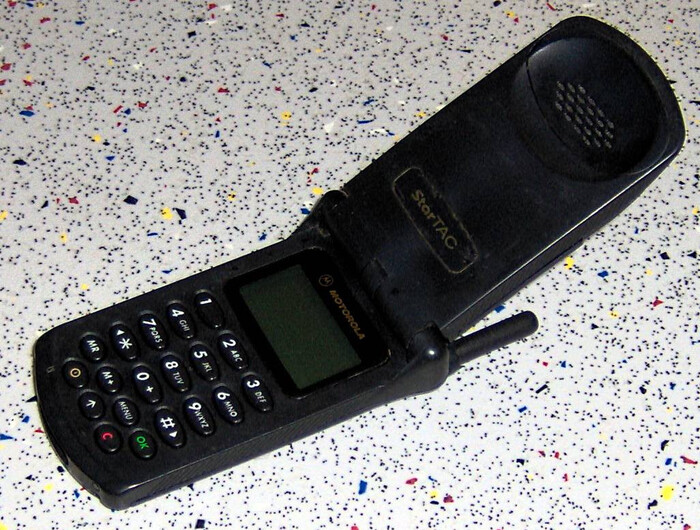

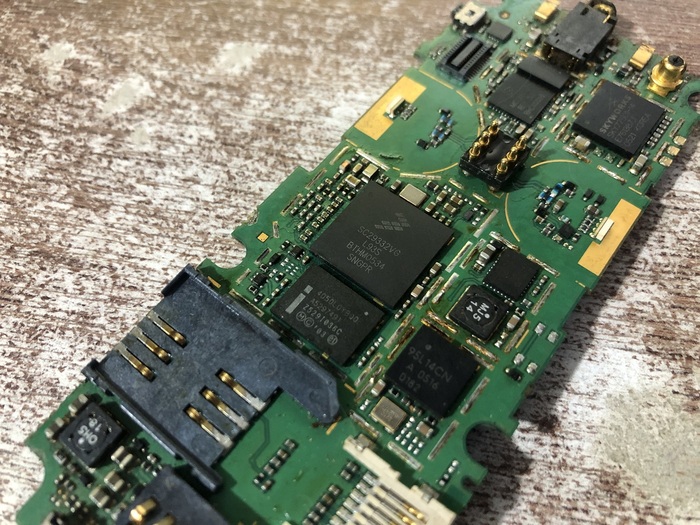

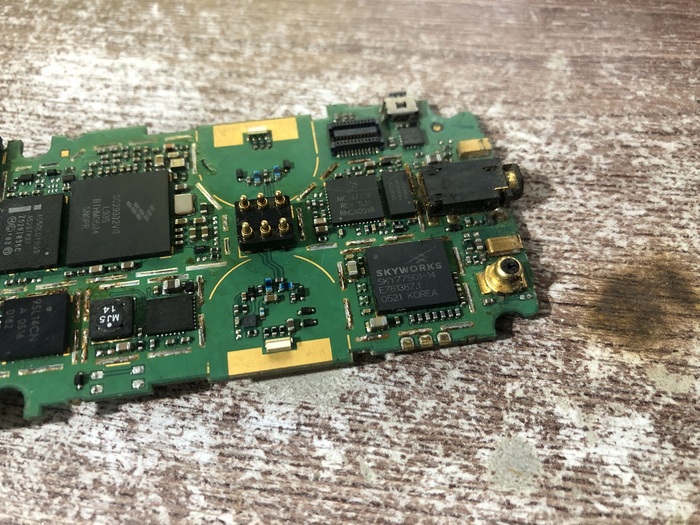

Судите сами: внутри кастомный самопальный GSM/DCS модем, процессор на родной архитектуре m68k (как в палме, амигах и маках :) ), DSP на отдельном чипе с масочной ROM, контроллер питания GCAP, который уже в 1997 году сочетал в себе чарджер, усилок и АЦП.
