Blue Origin показала макет аппарата Blue Moon

Компания Blue Origin опубликовала снимки полноразмерного макета аппарата Blue Moon. Он предназначен для доставки грузов на Луну отработки и отработки технологий, которые затем будут использованы при создании пилотируемой версии лэндера, который сможет составить конкуренцию Starship HLS компании SpaceX.

Разрабатываемый Blue Origin аппарат получил обозначение Blue Moon Mark 1. Он будет задействован в миссии MK1-SN001. В ее рамках будет проведена проверка ключевых узлов и компонентов аппарата, включая двигатель BE-7, систему криогенного питания, авионику, связь и точность работы посадочной системы.

Последующие аппараты серии Mark 1 начиная с миссии MK-SN002 будут использоваться для доставки полезной нагрузки на Луну — как от NASA в рамках программы CLPS так и от различных коммерческих заказчиков. Согласно заявлению Blue Origin, беспилотный Blue Moon сможет доставить на лунную поверхность три тонны груза посадку в пределах 100 метров от заданной точки. Для этого будет использоваться система навигации по рельефу местности с использованием лидара, которая уже была опробована в ходе суборбитальных полетов корабля New Shepard. В Blue Origin стремятся добиться точности посадки, измеряемой одиночными числами.

Пока что в Blue Origin не назвали никаких конкретных сроков полета Blue Moon. Заявляется, что они отправятся к Луне в ходе первых запусков ракеты New Glenn. На данный момент, ее ввод в эксплуатацию намечен на 2024 год. Однако стоит напомнить, что первый полет новой ракеты уже неоднократно переносился. Так что нельзя исключать, что это повторится вновь.

Что касается пилотируемой версии Blue Moon (серия Mark 2), то ее планируется задействовать в ходе миссии Artemis V. На данный момент ее реализация запланирована на конец текущего десятилетия.

Привет. Не так давно я публиковала косплей на Blue Moon. Теперь настал черёд Red Menace.

В отличие от улыбчивой и инфантильной Блю Мун, Ред Менес (Акаи Кеи) достаточно агрессивная и неулыбчивая барышня. В случае, если Ви поведёт себя неверно в миссии, Ред Менес его убивает.

Многие мои друзья срезались на этом этапе, отчего терпеть не могут этого персонажа 😀

Мне кажется, в ней есть некоторая изюминка, и не только глазные импланты, но и ее резкость в противовес Блю Мун.

Наверное, стоит пояснить, что лазерпоп группа US Cracks состоит из трёх солисток: Blue Moon, Red Menace, Purple Force. У всех разные характеры и разные оптические киберимпланты, установленные им в качестве разработки от компании Кироси.

Выше показываю видео, как мы проводили съемки.
Ну и фоточки с бекстейдж, как всегда.

Знаю, что часто просят прикреплять картинку самого персонажа для сравнения. Вот, как она выглядит в игре:

За внимание спасибо. Кому интересны мои работы- вот группа ВКонтакте. https://vk.com/club210125813

Добавлю напоследок фото, которое забыла привести в основном тексте.

Как запустить ракету ?

АВТОР: MIXAIL · 29 АВГУСТА, 2020

https://thealphacentauri.net/62078-kak-zapustit-raketu/

Моя ракета в KSP

В этой небольшой статье мы разберем, как запускают ракету от старта до выведения на орбиту. В этом нам поможет обычный Paint.

Заранее извиняюсь за примитивные рисунки.

Ракета на стартовом столе

Ещё за десяток минут до запуска ракету начинают заправлять окислителем и горючим. К примеру у Falcon 9 Жидкий Кислород + Керосин. Происходит надув баков ракеты для укрепления конструкции.

1 ступень falcon 9

У посадочных модулей точно такая же схема топливных баков. К примеру у лунного модуля, от компании Blue Origin химический состав топлива это — жидкий Водород + жидкий Кислород.

Blue Moon (очень поверхностно)

Ракета стартует!

Когда включается двигатель(ли), турбонасос начинает с невероятной скоростью качать окислитель и горючие в камеру сгорания под довольно большим давлением.

Двигатель закрытого цикла

При старте у ракеты имеется параметр под названием — тяговооруженность. Чтобы оторваться от поверхности тяговооруженность ракеты должна быть больше единицы.

Чем больше тяговооруженность — тем больше ракета набирает скорость при старте. Так же большая тяговооруженность имеет ещё один плюс. При большом параметре ракете быстрее уходит от «гравитационной потери»- эта та самая g, которая отнимает 9,8 м топлива каждую секунду.

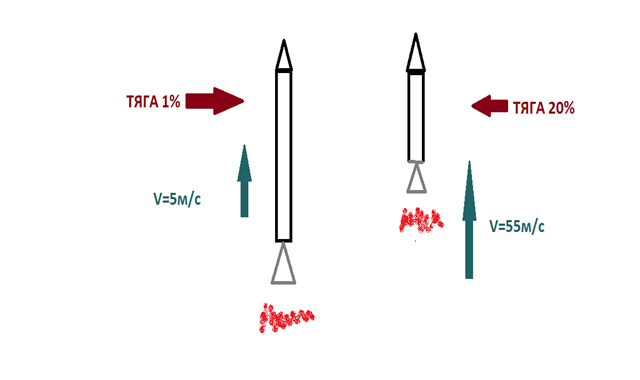

На этой схеме наглядно показана тяга и влияние на ракету

Высота 15 000 метров

Пройдя пару километров старта ракета начинает наклонятся, чтобы выйти на нужную ей орбиту. Выходя из плотных слоев атмосферы начинается важнейший этап — MAX-Q (максимальное аэродинамическое сопротивление), в основном max-q проходит пару секунд.

Но когда ракета начинает набирать высоту,то давление падает и кислорода становится намного меньше чем было на 100 метровой высоте, тогда начинается очень интересный этап.

Когда ракета на 15км высоте, то воздух начинает меньше давить в двигатель и происходит увеличение тяги.

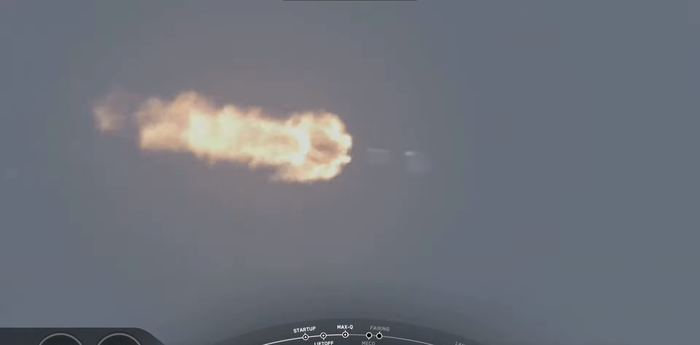

Falcon 9 выходит из плотных слоев атмосферы

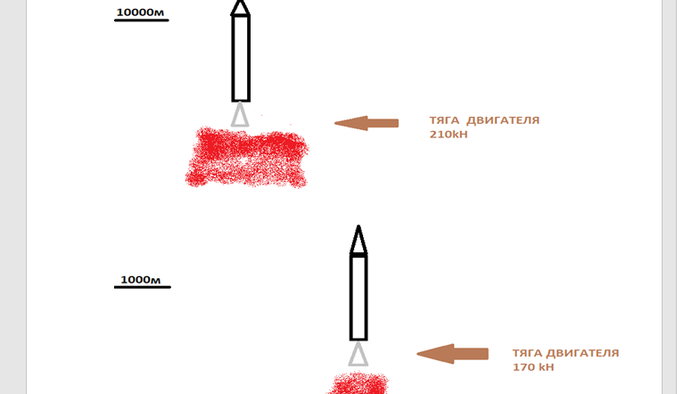

Увеличение тяги ракеты за счёт набора высоты

Первая ступень отделилась

Когда кончилось топливо первую ступень выбрасывают в океан (не Spacex). Через 2 секунды после отделения 1 ступени включается уже вторая, которая окончательно выведет ракету на заданную траекторию.

Первая ступень в основном сбрасывается в глухие места (в случае с Союзами) или в океан (Atlas, Delta, Shuttle)

Один из 4 ускорителей Союза после полета

Credit: REGNUM

Вторая ступень выполняет последний маневр

После выхода с атмосферы вторая ступень проделывает серию маневров для окончательного положения траектории орбиты.

2 ступень Atlas V с полезной нагрузкой

Спасибо за прочтение этой небольшой статьи)

Starship от Blue Origin или перспективы Джеффа Безоса на рынке космических запусков

АВТОР: ВЛАДИМИР Х · 24 ИЮЛЯ, 2020

https://thealphacentauri.net/59852-starship-ot-blue-origin-i...

Многие слышали об аэрокосмической компании самого богатого человека на Земле, но не многие видели её плоды. Будем честны, Blue Origin только сейчас вклинивается в космическую среду, а потому достаточно интересно, что же компания Безоса может противопоставить лидеру в сегодняшнему отрасли — SpaceX, от не менее известного Илона Маска.

Проекты компании

New Shepard

Blue Origin в 11-й раз успешно запустила и приземлила корабль New ...

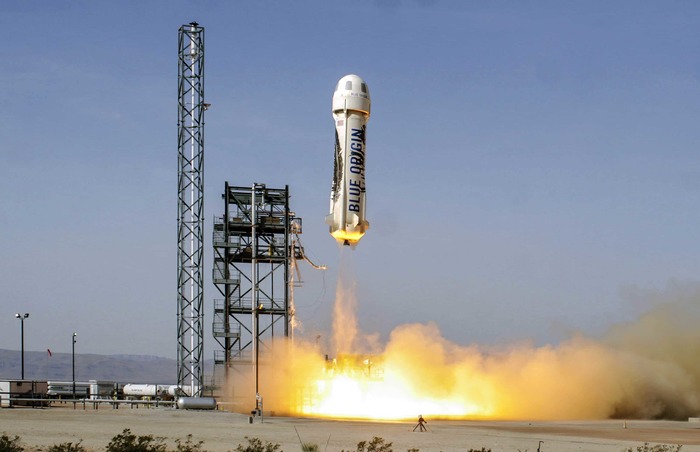

New Shepard на испытаниях

New Shepard — это небольшая ракета с капсулой для экипажа, предназначенная для суборбитального полёта туристов в космос. Ракета является многоразовой, но на данный момент она не запустила ни одного человека выше линии Кармана.

Итак, посмотрим, что же New Shepard может нам предложить. За достаточно большую для большинства людей сумму, вы сможете побывать в космосе, в лучшем случае, минуту. Остальное время вы будут подниматься и падать. Однако, на данный момент рекорд данной системы составляет всего 104,5 км. Т.е. всего на 4,5 км выше линии Кармана.

Blue Origin успешно провела запуск новой версии космического ...

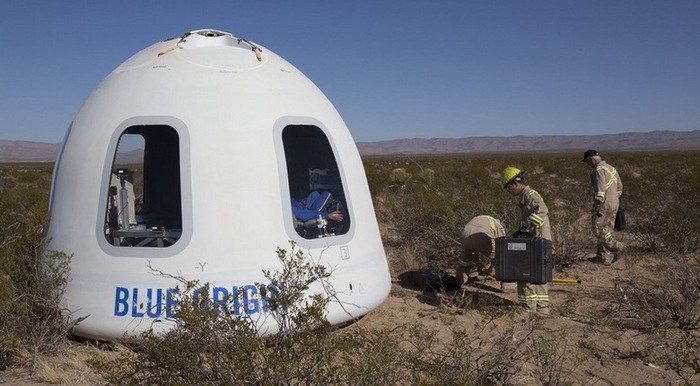

Капсула New Shepard. Поскольку капсула совершает только суборбитальный полёт, ей не нужна термозащита и усиленная конструкция.

Каковы же перспективы данного проекта? Ну, думаю, уже понятно, что это просто смешно. Платить кучу денег за то, чтобы получить чисто формальное достижение глупо. Если уж так хочется полетать в облаках, то за эти же деньги можно нанять на несколько часов бизнес-джет и летать на его максимальной высоте. Эффект будет примерно такой же, но не нужно будет терпеть перегрузки, а ещё у вас останутся деньги на мороженку…

С учётом того, что те же SpaceX и Роскосмос предлагают туристические полёты к МКС, а SpaceX, так может даже сделать полёт чисто на Crew Dragon, в будущем, с возможностью облёта Луны…

Вообщем-то, не будем томить, проект не жизнеспособный, как туристический, но NASA хочет на нём что-то там поизучать. Не знаю что, и почему для этого нельзя использовать МКС, но флаг им в руки. Так или иначе, а частных заказов данной системе, явно, не видать.

New Glenn

New Glenn | The Lyncean Group of San Diego

Наглядное сравнение размеров. Слева на право: New Shepard, Falcon 9, New Glenn.

New Glenn — перспективная ракета-носитель, использующая первую многоразовую ступень. Ракета может исполняться в 2-х или 3-х ступенчатом варианте. Использует топливную пару метан/жидкий кислород для 1-й и 2-й ступени, пару жидкий водород/жидкий кислород на 3-й (Она же 2-я, если ракета в 2-х ступенчатом варианте).

Первый полёт данной ракеты планируется в следующем году. По сути своей, модель полёта в точности копирует таковую у F9, но отличается система наращивания забрасываемого веса на НОО. Если у FH это решается добавление одинаковых бустеров, идентичным самому «ядру», то в проекте Безоса используется переходная ступень. Но вот проблема, какое же место она будет занимать? На рынке запусков в США уже есть Илон Маск и ULA, которым принадлежит большая часть запусков. Проблема New Glenn в том, что она опоздала лет на 5.

С грузоподъёмностью на НОО в 45 тонн New Glenn занимает весьма странное

промежуточное положение, между F9 и FH. (22,8 тонны и 63,8 тонны на НОО соответственно) Ракета достаточно тяжёлая, а тяжёлые ракеты не сильно-то востребованы рынком, так как большая часть нагрузок помещается на F9 и его одноклассников среди лёгких ракет, таких как Протон-М, Ариан-5 и т.д. А о востребованности более тяжёлых образцов мы можем судить по активности того же FH, которая на данный момент не очень-то впечатляет, особенно на фоне своего младшего брата F9.

Это достаточно странно, т.к. столь тяжёлый агрегат, явно, не сможет соперничать с F9, а соперничество с FH выглядит достаточно глупо… FH — это связка из 3-х F9, т.е. технически ничего не мешает использовать бустеры отдельно, как самостоятельные лёгкие РН.

Для того чтобы New Glenn выстрелил, Безосу нужно чудо. Ракета тяжёлая, в лучшем случае её ценник можно ожидать в районе 100 и более миллионов долларов, что гораздо больше стоимости даже нового F9, не говоря про б/у вариант. С другой стороны FH стоит 150 миллионов новая и 90 миллионов б/у. Однако, у FH теряется только вторая ступень, которая стандартна, как на F9, так и на FH, что позволяет экономить огромные суммы денег, на унификации ступеней. У New Glenn теряется, либо только 2-я ступень, либо целых две. Т.е. из-за большего числа расходников, ценник будет выше. Ведь, каждая ступень содержит свою электронику и двигатели.

Конечно, можно было бы подумать над тем, как сделать промежуточную ступень многоразовую, спасаемую из океана, но пока работ в этом направлении от Blue Origin не было замечено. А потому, весьма, не понятно, на какую часть рынка нацелена Blue Origin со своей новой РН и как они собираются конкурировать с уже зарекомендовавшей себя F9, FH и активно лоббирующейся РН от ULA — Vulcan.

Blue Moon

Blue Origin | Blue Moon

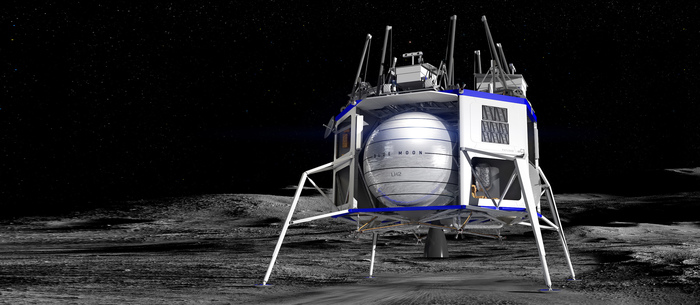

Кадр из презентации Blue Moon

Blue Moon — это проект беспилотного лендера, который после кооперации с National Team (представленной «старичками» индустрии в лице Boeing, а также Lockheed Martin и Draper) стал частью Лунного лендера, для Лунный орбитальной станции Gateway. Она же перевалочный пункт для экипажей Ориона и обоснование существования проекта SLS и Орион.

Blue Origin built a team to beat SpaceX in a NASA moon-landing ...

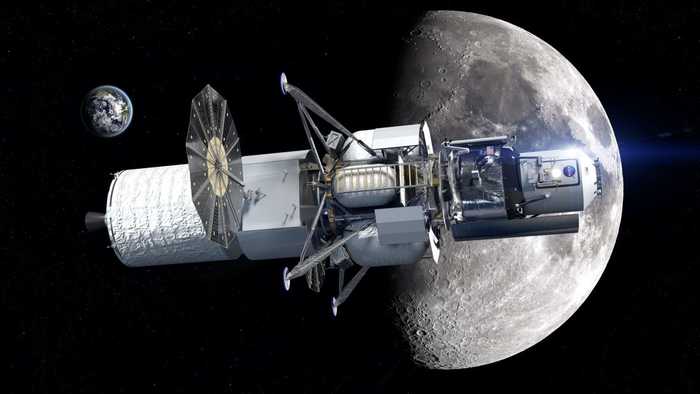

Лендер в полной сборке. Как видим, Blue Moon — это всего-лишь 1/4 от всего аппарата.

Стоит отметить, что данный лендер на прямую конкурирует с Moon Starhip. И, если Маску удастся выдержать сроки или опередить конкурентов, то, очевидно, что программу Лунного лендера от National Team закроют, а с ней исчезнут и контракты с NASA. Напомню, что у Blue Origin нет своего корабля, а только часть лендера и РН. Т.е. даже в самом лучшем случае, они смогут доставлять на поверхность Луны только грузы. Что при победе Moon Starship и его грузоподъёмности, выглядит, весьма, не востребовано.

Проще говоря, данный проект напрямую зависит от того, сможет-ли Маск выдержать сроки по созданию его Moon Starship или нет. Честно говоря, перспективы этого проекта тают с каждым новым прототипом в Бока-Чика.

BE-3 и BE-4

Blue Origin | BE-3

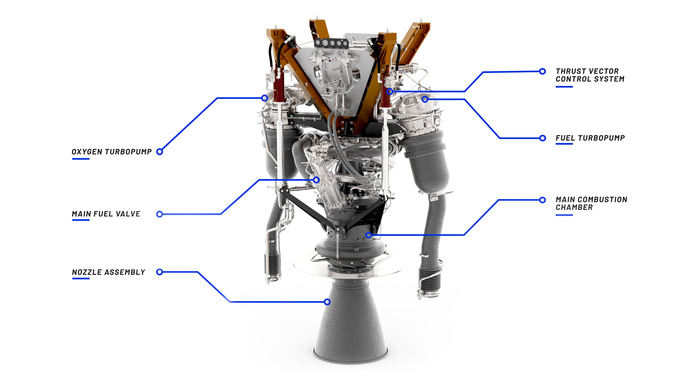

Схема BE-3

Отдельно хотелось бы выделить и проекты двигателей, но тут, для экономии нашего времени, я бы хотел ограничиться тем, что данные двигатели являются достаточно перспективными и могут пойти на продажу или использоваться в будущих проектах компании, опустив кучу технических подробностей и историю их создания.

Покончить с американской зависимостью от двигателя РД-180 ...

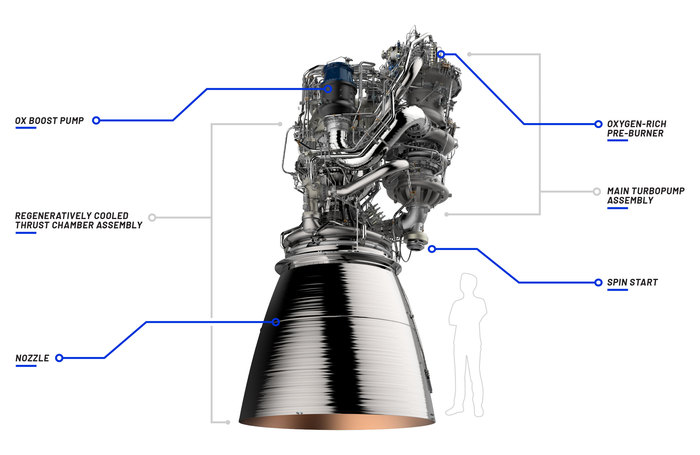

Схема BE-4

Какие пути есть у компании?

Если Blue Origin действительно хочет закрепиться на рынке и даже перейти в наступление, откусив свой большой кусок среди частников, то ей действительно надо бы задуматься над перспективами и уже сейчас бить в колокола.

Самым простым и очевидным является повышение многоразовости ступеней. Как вариант, уже предложенная мною ранее парашютная схема посадки на воду или в пустыню (с амортизирующими надувным подушками, по типу тех, что используются в CST-100 и десантных бронемашинах).

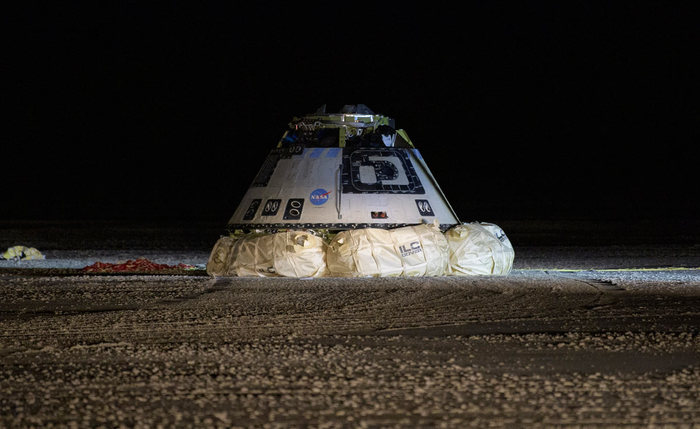

Космический корабль Boeing CST-100 Starliner успешно приземлился

Амортизирующие подушки CST-100, кадр из момента посадки CST-100, в пустыне, после своего первого полёта

Развитие других проектов не увенчается успехом, т.к. компания известна своей медлительностью, а потому добиться своевременной реакции ей будет очень сложно, а потому единственным вариантом для компании является концентрация на уже существующих проектах. С учётом того, что это также отнимет время, хоть, и в существенно меньшем количестве, нежели начало нового проекта, очевидно то, что всё это дело будет конкурировать уже не столько с уже налетавшими своё F9 и FH, сколько с системой Starship и Super Heavy. А это уже совершенно иной уровень. Так, что же может такого сделать Blue Origin?

Starship от Blue Origin — «Star Glenn»

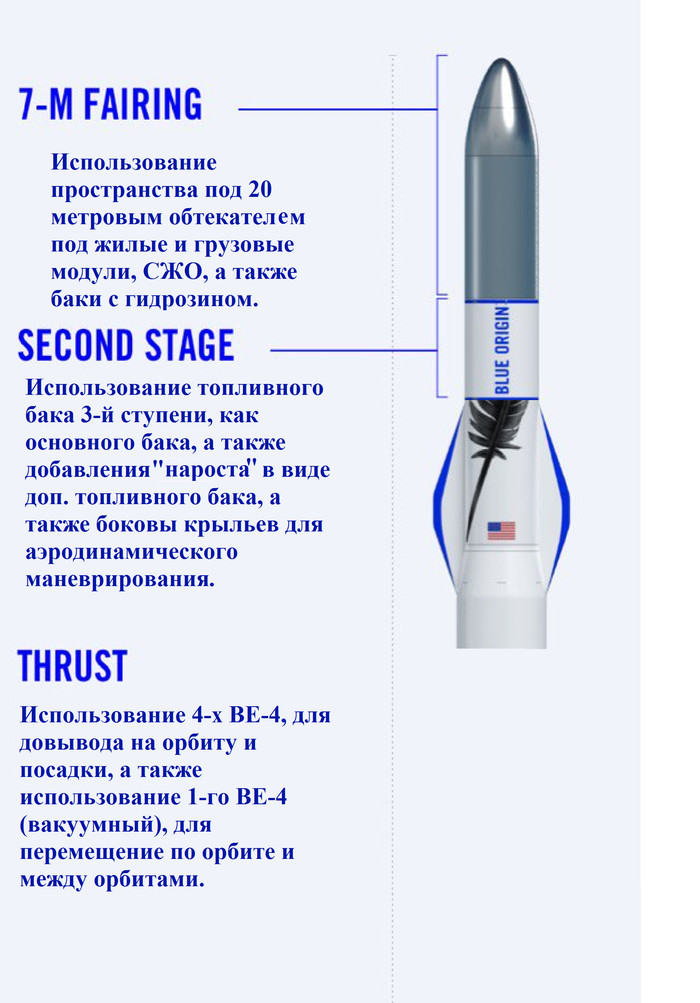

Моё видение «Star Glenn»

Кооперация проекта Лунного лендера Blue Moon и перспективного РН New Glenn, по образцу и подобию системы Starship, где роль Super Heavy будет выполнять 1-я и 2-я ступени системы New Glenn, а роль мини-версии Starship увеличенная 3-я ступень, превращённая в самостоятельный корабль с минимум переделок обтекателя.

По сути своей, 7-метровое основание и почти 15 метровый обтекатель, для ПН делают из 3-й ступени New Glenn идеального кандидата на роль малой версии системы Starship.

Для большинства грузов и миссий возможности системы Starship будут избыточны. Лунная программа, так и вовсе, вероятно, никогда не использует возможности Moon Starship даже близко к 90%, а потому более лёгкая версия может тут оказаться очень кстати и даже конкурентоспособна. К примеру, чистая ротация и смена персонала на Лунной станции, навряд-ли потребует более 20-30 тонн, которые данная система точно сможет обеспечить (вообще, около 45, но увеличение 1-й ступени понизит ПН РН, вероятно, до 30-35 тонн), точно также, как и стандартное пополнение припасов или рутинные перевозки оборудования. (Грузоподъёмности в 30-35 тонн должно хватит для перевозки любого Лунного оборудования, а также персонала из 10-20 человек)

Схема запуска и посадки «Star Glenn» аналогична таковой у Starship. Точно также, как и набор ролей аппаратов (универсальный транспорт, грузовой, заправщик), как и схема с дозаправкой на орбите, однако, из-за существенно меньшего веса всей системы, уменьшиться и количество необходимого топлива, а потому и число необходимых дозаправок, вероятно, будет меньше.

Т.е. по итогу мы получаем оптимальный, для ближайших потребностей человечества, аппарат. Само собой, не сильно подходящий для колонизации Марса, но зато достаточно подходящий к удовлетворению потребностей ближайшего будущего на Земной орбите и Луне, что в свою очередь позволит Blue Origin уверенно занять свою нишу на рынке космических запусков. Тем более, что у Blue Origin уже есть опыт посадки ракет, а потому создание навигационных систем для «Star Glenn» не будет какой-то проблемой.

Итог

Blue Origin выходит на рынок с достаточно не понятными перспективами, создаётся даже ощущение отсутствия какого-либо чёткого плана действий. Проект новой РН занимает непонятную позицию «между» F9 и FH, при этом, он не способен конкурировать с каждой из них по отдельности и не нацелен на самую массовую нишу запусков. На одной продажи двигателей как-то целую аэрокосмическую компанию не окупишь, а зависимость проекта лендера от не расторопности (которая не наблюдается) конкурента как-то не придаёт силы аргументам за то, что компания сильно нацелена на Лунные миссии. Космический туризм тоже обходит Blue Orgin мимо. «Попрыгунчиком» пока что заинтересовалось только NASA, да и Virgin Galactic наступает на хвост.

В общем-то, конкуренты окружили со всех сторон, а проекты компании как-то не внушают больших надежд. Конечно, Безос может поддерживать свою компанию на плаву достаточно долго, но деньги любят счёт. А потому компании требуется некий новый проект, который будет своеобразным «якорем» на рынке, способный конкурировать в своей нише не только с уже зарекомендовавшими себя системами, но и с будущим Starship. Пример одного из таких проектов мы только что рассмотрели. Химера из Blue Moon и New Glenn, с частичным копированием возможностей Starship.

А что по этому поводу думаете вы?

P.S. Вообще, на этой недели я хотел выпустить продолжение цикла «Облик и концепция», но прочтение нескольких статей возбудило во мне интерес к теме Blue Origin, а потому продолжение выйдет на следующей неделе.
