В последние годы скорость оперативной памяти растет заметно быстрее, чем темп работы внутренних шин процессоров. Поэтому производители ЦП идут на технические ухищрения, которые позволяют без их сильного усложнения использовать быструю ОЗУ. У Intel для этой цели предназначены режимы Gear Mode. Что это такое, и как они работают?

Что такое Gear Mode, и зачем он нужен

За общение центрального процессора с ОЗУ отвечает контроллер оперативной памяти. Когда-то он находился в чипсете материнской платы, но в последние полтора десятилетия окончательно «переехал» внутрь ЦП.

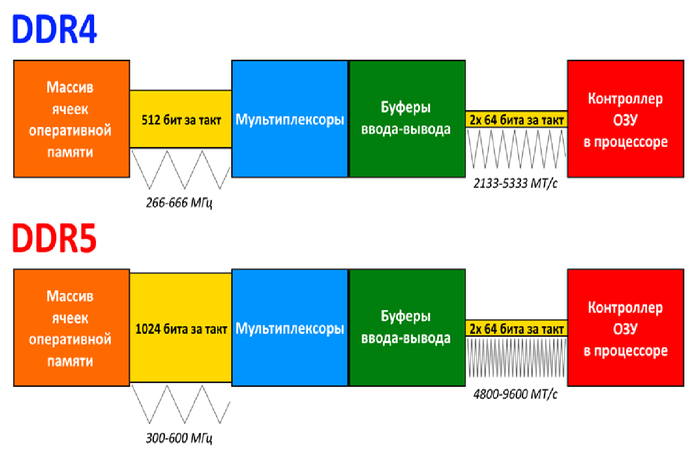

С ростом скорости памяти синхронно увеличивались и темпы работы контроллеров. Однако с развитием DDR4 это привело в тупик: в отличие от огромной частоты ОЗУ, которая достигается за счет широкой выборки данных и системы мультиплексоров, бесконечно наращивать частоту контроллеров невозможно. А появление быстрой DDR5 усугубило эту проблему еще больше.

Чтобы повысить пропускную способность контроллеров памяти без увеличения их частоты, наряду с синхронным режимом работы оба производителя процессоров ввели асинхронные. У Intel эти режимы называются Gear Mode — по аналогии со скоростями, переключаемыми на автомобильной коробке передач.

Как работают Gear 1, 2 и 4

До 10 поколения Core включительно Gear Mode не существовало: контроллер всегда работал на той же частоте, что и шина памяти. У современных процессоров Intel этот режим называется Gear 1.

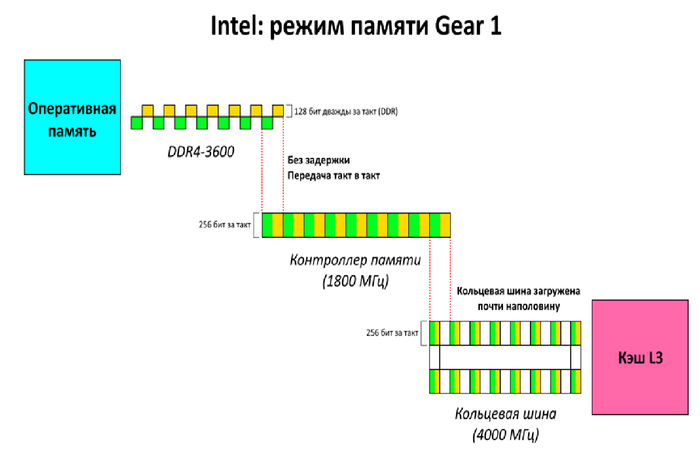

Память типа DDR передает данные два раза за такт, из-за чего ее эффективная частота вдвое выше физической. Контроллер памяти за это время передает данные один раз (SDR), поэтому для синхронной работы с памятью он имеет вдвое большую внутреннюю ширину. Получив два 128-битных блока данных от планок памяти, контроллер объединяет их в один пакет и отправляет кольцевой шине процессора без дополнительных задержек — такт в такт.

Кольцевая — это 256-битная двунаправленная шина, соединяющая ядра процессора и находящиеся рядом с ними сегменты кэша третьего уровня (L3). Данные от контроллера могут быть отправлены по шине в одном из двух направлений. Кольцо «крутится» с гораздо большей частотой, чем контроллер: от 3600 до 5000 МГц, в зависимости от модели ЦП. Поэтому загрузка шины в таком режиме не превышает половины.

С DDR4 контроллеры памяти Intel без проблем функционируют на частоте вплоть до 1800 МГц, тем самым позволяя запускать ОЗУ со скоростью 3600 МТ/c. Но при 1900–2000 МГц их стабильность работы резко падает, а более высокие частоты становятся доступны только при повышении напряжений интерфейсов ввода-вывода (VCCIO) и системного агента (VCCSA). Поэтому использование памяти быстрее DDR4-4000 со старыми Core превращалось в лотерею: даже при ручном разгоне оставался шанс, что контроллер на такой частоте просто не «заведется».

Решение появилось с выходом Core 11 поколения, в котором дебютировали Gear Mode. К синхронному режиму добавился асинхронный — Gear 2. Для DDR4 такая возможность нужна была редко, но с приходом DDR5 и 12 поколения Core именно она стала основой для работы нового поколения памяти.

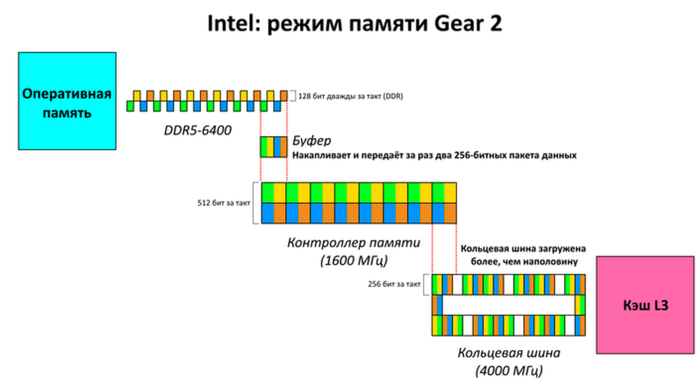

«Вторая передача» устроена просто: Intel снизила скорость контроллера до 1/2 частоты памяти и увеличила его внутреннюю ширину до 512 бит. Чтобы накопить такую порцию информации, используется широкий буфер: он принимает два 256-битных пакета данных из ОЗУ и отправляет их за один такт работы контроллера. Нагрузка на кольцевую шину ожидаемо возрастает. Но она все еще «крутится» быстрее, чем поступают блоки данных — даже при быстрой DDR5.

Пропускная способность памяти в таком режиме удваивается. Но для отправки из буфера в контроллер каждый первый 256-битный пакет сначала должен дождаться второго. На кольцевую оба пакета приходят одновременно, но там уже второй «разгружается» в шину после первого. Все это вносит дополнительные задержки доступа — некритичные, но ощутимые.

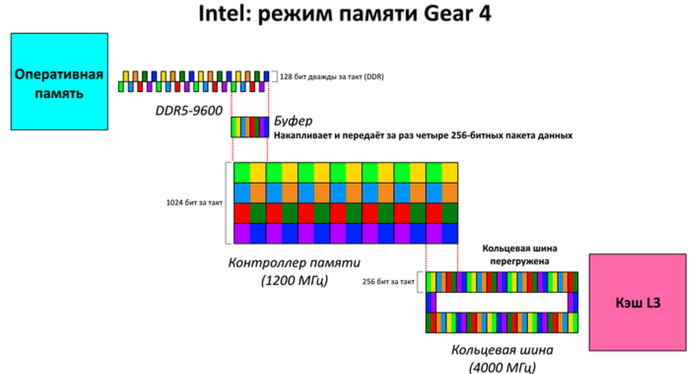

С 12 поколения Core Intel добавила для DDR5 еще один асинхронный режим работы — Gear 4. В нем внутренняя ширина контроллера увеличена до 1024 бит, а его частота снижена до 1/4 скорости памяти. Здесь буфер между ОЗУ и контроллером накапливается и передается уже не два, а целых четыре 256-битных пакета за раз. Из-за этого опять возрастают задержки как на стороне памяти, так и на стороне кольцевой шины.

Благодаря такому трюку снова возрастает пропускная способность. Но теперь и это преимущество становится неоднозначным: если шина памяти работает на более высокой частоте, чем кольцевая, то последняя начинает «захлебываться» данными, не успевая отправлять их в кэш L3.

Когда контроллер видит такое положение дел, он отправляет памяти команды No Operation (NOP). С их помощью в передачу данных вставляются пустые такты, за которые кольцевая шина успевает отправить поступившую ранее информацию и освободить канал для новой. Частота контроллера и памяти за счет этого остаются прежними, но объем совершаемой ими полезной работы вынужденно сокращается.

Когда какой из режимов лучше

Каждый из режимов передачи представляет собой компромисс между пропускной способностью и задержкой. На одной частоте Gear 2 всегда будет давать заметно большую задержку и чуть худшую ПСП, чем Gear 1 — так же, как и Gear 4 вместо Gear 2

Однако фишка в том, что с ростом частоты памяти ее пропускная способность линейно растет, а задержки понемногу уменьшаются: ведь такты передачи информации становятся короче. Из-за этого быстрая DDR5 в Gear 2 дает лишь немного большую задержку, чем топовая DDR4 в Gear 1, с лихвой компенсируя ее кратным ростом ПСП.

В большинстве задач рост производительности зависит именно от пропускной способности. И даже для современных игр, вопреки распространенному мнению, важна не только задержка, но и ПСП. Поэтому скоростная DDR5 в Gear 2 показывает себя немного лучше, чем DDR4 в Gear 1 — и чем тяжелее становятся проекты, тем больше становится видна эта разница.

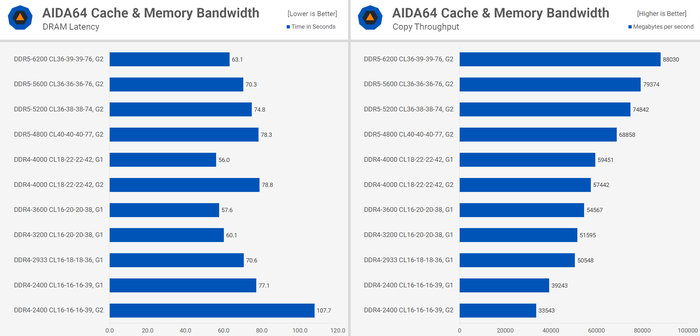

Однако в случае с Gear 4 задержка вырастает намного больше. Для сравнения: если быстрая DDR4 в Gear 1 обеспечивает 40-50 нс, а хорошая DDR5 в Gear 2 — 55-65 нс, то флагманская DDR5 в Gear 4 даже на запредельных частотах доходит до 80-90 нс. Поэтому пока этот режим годится только для архивации огромных объемов данных и достижения рекордов разгона — особенно учитывая то, что с современными процессорами и быстрой памятью часть его пропускной способности будет неизбежно «съедена» командами NOP.

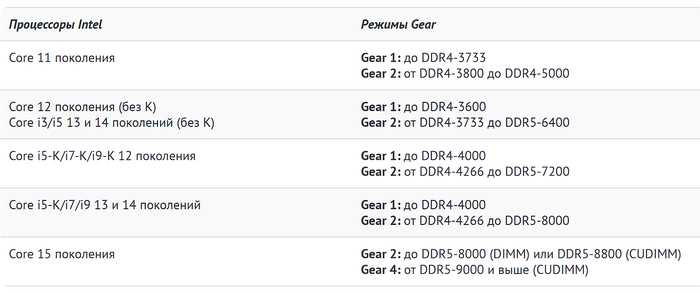

В итоге по вышеописанным причинам для повседневной работы и игр с процессорами Intel лучшими являются режимы Gear 1 c DDR4 и Gear 2 с DDR5. В случае, если для ваших задач требуется огромная пропускная способность, можно перейти в Gear 2 для DDR4 и Gear 4 для DDR5. Но для этого понадобится не только быстрая ОЗУ, но еще и процессор с подходящим контроллером. С какими частотами памяти у разных линеек ЦП можно и нужно использовать каждую из трех передач, показано в таблице ниже.

Как посмотреть текущий Gear и где эта настройка в BIOS

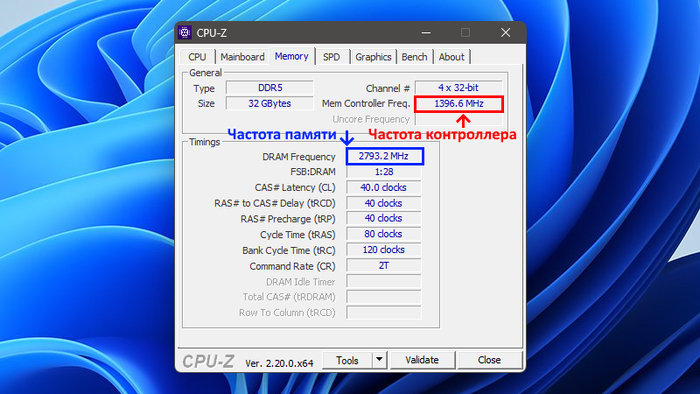

Текущий режим работы Gear можно определить с помощью утилиты CPU-Z. Запустите ее и перейдите во вкладку «Memory». В Gear 1 частота памяти будет равна частоте контроллера. Если она вдвое больше — это Gear 2, а если разница четырехкратная — то это Gear 4.

Лезть в настройки «коробки передач» обычно не имеет смысла. Но если вы вдруг видите, что активный режим Gear не соответствует тому, что указан в таблице рекомендаций выше — то так его выставила автоматика материнской платы. В этом случае ситуацию во избежание потерь производительности нужно исправлять.

Первым делом стоит сбросить BIOS и заново активировать для планок профиль XMP (если он имеется). Если это не помогло, зафиксируйте режим Gear вручную. Для этого в BIOS нужно перейти по следующему пути:

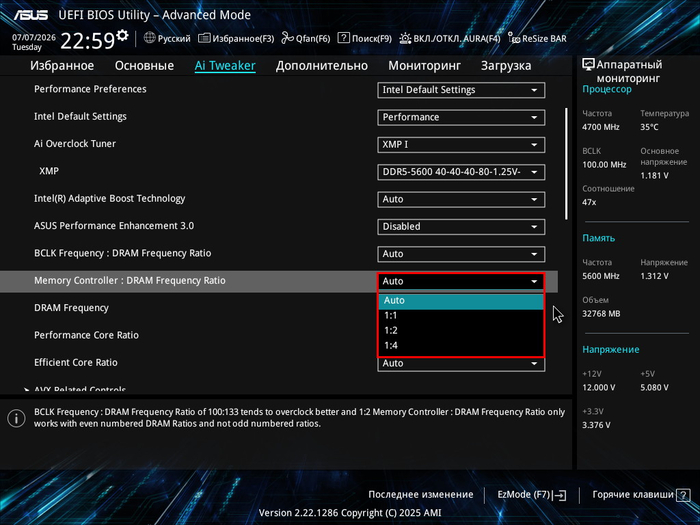

• ASUS: AI Tweaker — Memory Controller DRAM Frequency Ratio

• ASRock: OC Tweaker — DRAM Configuration — Memory Controller Mode или DRAM Gear Mode

• Gigabyte: Tweaker — Advanced Memory Settings — Gear Mode

• MSI: Overclocking или OC — CPU Memory Controller Gear Mode

Режимы могут называться по-разному: Gear 1 может быть подписан как «1:1» или «Normal», а Gear 2 и Gear 4 — как «2:1» и «4:1», соответственно.

Выбрав нужную передачу, сохраните настройки клавишей F10. После смены Gear компьютер в первый раз может запускаться дольше, чем при обычной перезагрузке. Если изображение на экране после данной манипуляции так и не появилось, то для установки выбранной передачи придется снова сбрасывать BIOS и прибегать к ручному разгону памяти с поднятием напряжений VCCIO и VCCSA.

Заключение

Gear Mode — один из ключевых элементов, необходимый для работы контроллера памяти у современных процессоров Intel. За счет нескольких режимов передач в сочетании с быстрой кольцевой шиной он позволяет с одинаковым успехом использовать любое из двух последних поколений ОЗУ.

Gear 1 является основой для работы массовой DDR4, а Gear 2 обязателен для топовой DDR4 и DDR5. Однако время Gear 4 пока не пришло: сегодня небольшое ускорение, которое в итоге упирается в возможности кольцевой шины, от этой передачи способны получить только Core 15 поколения. Массового использования Gear 4 стоит ожидать только в будущих процессорах Intel, которые будут работать со сверхбыстрой памятью следующего поколения — DDR6.
