Серия «Гидравлика и аэродинамика»

8

Моделирование X-59

Серия Гидравлика и аэродинамика

Моделирование расположения ударных волн на поверхности сверхзвукового самолета. На скриншоте журнала "AmericaAerospace" моделирование аэродинамики опытного самолета NASA X-59, профиль которого создан для минимизации шума от ударных волн на транс- и сверхзвуковых скоростях. Моделирование было опубликовано в 2022 году, а первый тестовый полет состоялся только в 2025.

Суть всего проекта заключалась в разработке такой аэродинамической формы фюзеляжа, позволяющей снизить шумность машины после достижения звукового барьера.

Ссылка на блог в шапке профиля. Больше интересного в магазине ГидроПрепода.

Показать полностью 3
7

"Мир без форм"

Серия Гидравлика и аэродинамика

День добрый, дорогие мои! Продолжаем обозревать интересные и не очень книги и сегодня работа с отметкой "одобрено ГидроПреподом". Это наконец дочитанная мной книга болгарского инженера Кузо Петрова Кузова "Мир без форм" 1976 года издания в СССР. В этой небольшой по объему книжке без формул и лишней заумной шляпы рассказывалось понятным языком о современном на тот момент состоянии прикладной гидрогазодинамики.

"Мир без форм"

Ссылка на блог в шапке профиля!

Понятно, что за 248 страниц ничего обстоятельно не рассказать, но видно что автор старался. По ходу чтения создается ощущение, что Кузов скорее всего связан с авиацией, так как именно движению газов и аэродинамике посвящена большая часть. Добрая часть связана с сопротивлением тел движению и явлению отрыва потока. Отрыв кстати рассматривается в приложении к обтеканию воздухом. Есть глава по турбулентности и хорошая+понятная по моделированию потоков, а это теория подобия, за которую без хоть какого-то понимания практических задач лучше сходу не браться.

Кому рекомендую? Понятно, что всем интересующимся вопросами гидрогазодинамики, но в первую очередь, по моему мнению, она подойдет для студентов как чтиво летом, до момента изучения предмета в университете, чтобы заранее настроить мозг и понять область работы. Второй вариант - это магистранты и аспиранты, которым нужно будет косвенно коснуться предмета и понимать хотя бы его основы, а потом уже вплотную лезть в формулы.

Теперь о самом томике, нашел я его в книжном шкафу на точке буккроссинга и был несказанно рад. Никаких библиотечных меток у него нет, значит принадлежал интересующемуся человеку и был прочитан в своей жизни не раз, судя по затёртости. Качество старых клееных книг в мягкой обложке почти всегда плохое, эта же буквально сыпалась у меня в руках, пришлось реанимировать скотчем, чтобы страницы и целые блоки не выпадали при раскрытии. Читал я ее в машине в моменты ожидания, а теперь она поселится в книжном шкафу на кафедре.

Показать полностью 1
10

Москва-порт

Серия Гидравлика и аэродинамика

Сейчас уже столицу нашей Родины мало кто воспринимает как промышленный центр и тем более как крупный речной порт. Но большую часть Советского времени было именно так. Именно для целей производственной логистики и был прорыт канал "Москва-Волга", соединивший порт в Химках с Волжским водохранилищем.

Москва-порт

В "Строительстве Москвы" по этому поводу даже публиковали продольный профиль канала с указанием сооружений. Им поделюсь и Я, чтобы проще было оценить масштаб этой стройки.

Полный текст в хорошем качестве в группе VK, ссылка в шапке профиля.

1

"Гидравлический прыжок в OpenFOAM"

Серия Гидравлика и аэродинамика

С открытым ПО всегда все не однозначно. С одной стороны это почти всегда полноценные инструменты, с другой пользоваться большей часть из них откровенно неприятно. OpenFOAM как по мне идеальный представитель этого класса.

Даже мысли работать в нем без оболочки не возникает  в моей голове, а добавление оболочки обычно уже делает его платным. Если знаете хорошие примеры полновесных GUI под OpenFOAM скажите в комментах!

Ссылка на блог в шапке профиля!

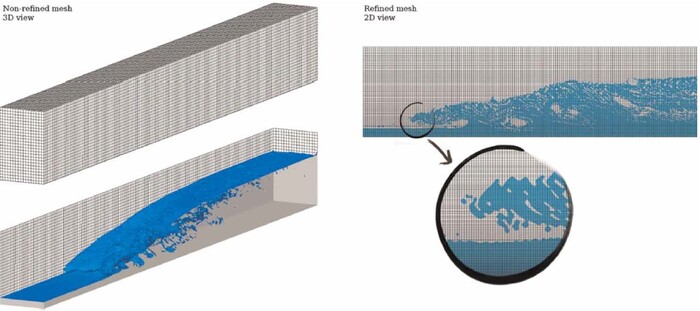

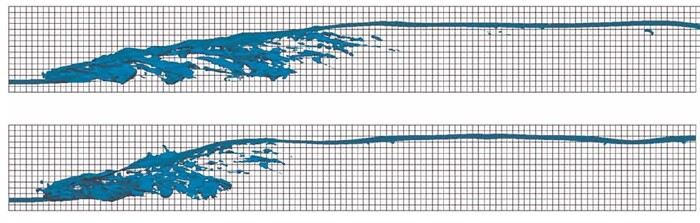

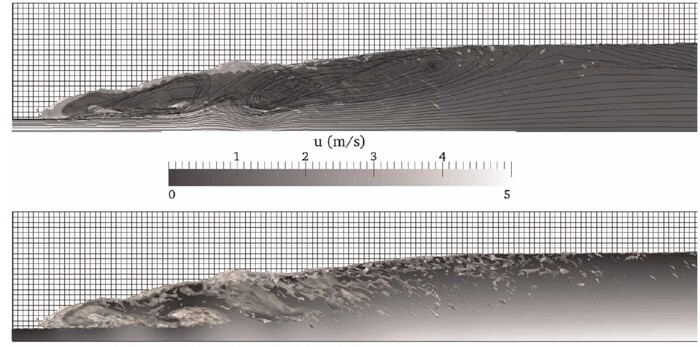

На скринах пример использования OpenFOAM для расчета гидравлического прыжка в трёхмерной постановке. В этой работе были выложены примеры расчета вовлеченной фракции воздуха, профили скоростей и давлений в потоке. По данным модели хорошо видны последовательный вихри, возникающие в прыжке при переходе от спокойного потока к сверхкритическому.

Источник "Numerical analysis of hydraulic jumps using OpenFOAM" Journal of Hydroinformatics, 2015
#прыжок #гидравлика #CFD #моделирование #поток #OpenFOAM #наука

Показать полностью 2
8

Измерение давления краской

Серия Гидравлика и аэродинамика

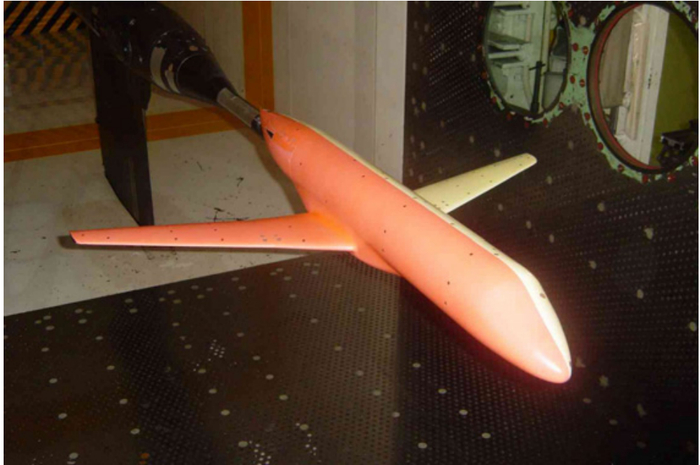

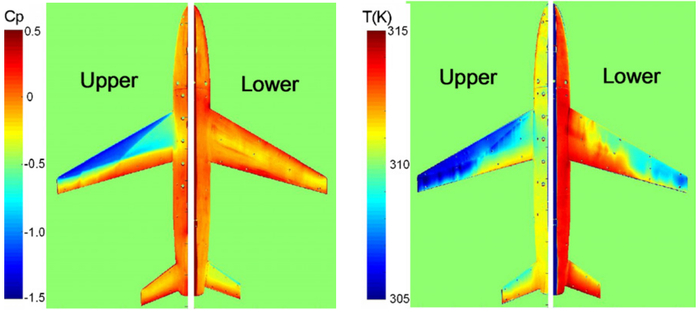

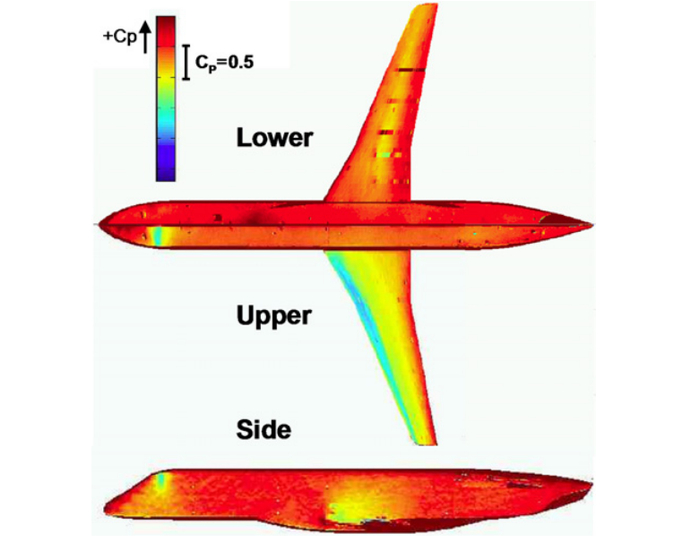

На скринах из японской статьи 2006 года сразу пара интересных фактов. Первый - это наглядное распределение давления и температуры на верхней и нижней поверхности пассажирского самолета. Вторая интересная часть - метод, благодаря которому  результаты были получены.

Ссылка на блог в шапке профиля!

Это метод под названием PSP (pressure-sensitive paint), когда на модель наносится специальная краска, чувствительная к изменению давления и температуры воздуха.  Измеряют изменение интенсивности люминесценции покрытия краски на модели в зависимости от локальной концентрации кислорода, которая, в свою очередь, определяется давлением воздуха.

Показать полностью 2

Развитие циркуляции

Серия Гидравлика и аэродинамика

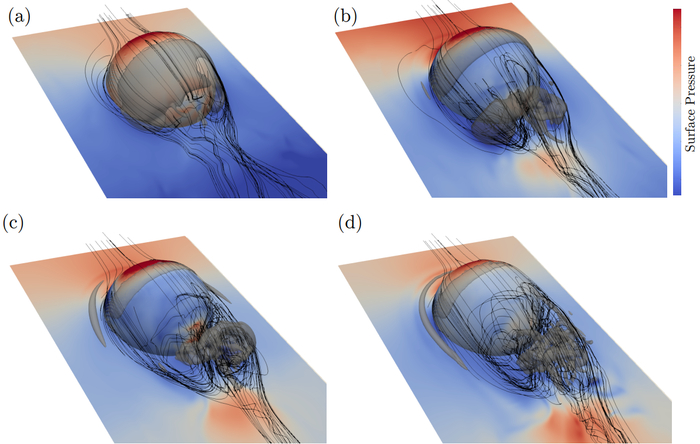

Немного красивого, на скрине показан процесс развития циркуляционной зоны за обтекаемой полусферой на поверхности. Красным показаны зоны с большим давлением на поверхность, синим - пониженное давление. Задача нестационарная и по факту идет постепенный рост числа Рейнольдса от 600 до примерно 1600.

Развитие циркуляции

Ссылка на блог в шапке профиля! Источник George Washington University 2018 год.

53

Воздушный тормоз F-16

Серия Гидравлика и аэродинамика

На фотографиях аэродинамический ("воздушный") скоростной тормоз ("speed brake" в источнике) на американском F-16 производства "General Dynamics".

На фотографиях отчетливо видно, как работает привод подъема щитка, в основе всего один гидравлический поршень, при сжатии тянущий рамку и открывающий щиток тормоза, при выпуске же поршня щиток складывается.

Фотографии из "WALK AROUND F-16 FIGHTING FALCON" 1993 года.

Показать полностью 4
3

Каминный чан для вина

Серия Гидравлика и аэродинамика

Любите ли Вы глинтвейн?
Настолько, чтобы отвести часть камина для установки такого интересного прибора как "wine kettle" - это чан для приготовления глинтвейна почти в промышленном масштабе. Бак, подвешенный на поворотной раме с фотографии слева это как раз именно он. Если хозяева хотели наварить вина с пряностями, они разжигали камин, поворачивали этот бак в камин над огнем и ждали когда сварится глинтвейн. Нашел это чудо, пока смотрел проект одного дома у реки в Кентукки.

Ссылка на блог в шапке профиля.

Показать полностью 2
