Stkifa

Вот что ответил ИИ:

1. Геометрические ошибки и несоответствия на чертеже

Ошибка в длине стропильной ноги (размер 2.991):

На схеме указано, что длина стропильной ноги по скату равна 2.991 мм.

Проверяем геометрию: половина пролета (от оси мауэрлата до оси конька) равна 2 140 мм. Угол наклона 30°.

Длина стропила без свеса = 2140 / cos(30°) = 2470 мм (именно эта цифра 2.471 указана на схеме ниже).

Чтобы получить общую длину 2.991 мм, нужно добавить свес. Разница: 2991 - 2470 = 521 мм.

Но на схеме указан горизонтальный свес (карнизный вылет) — 300 мм. Если свес горизонтальный 300 мм, то длина стропила по скату увеличится на 300 / cos(30°) = 346 мм.

Итого реальная длина должна быть: 2470 + 346 = 2816 мм.

Вывод: Размер 2.991 мм — ошибочен. Либо неверно указан свес, либо это опечатка.

Ошибка в высоте конька (отметка +1.516):

Проверяем высоту от верха мауэрлата. Высота подъема = 2140 * tg(30°) = 2140 * 0.577 = 1235 мм.

На схеме есть размер 1 236 (от оси мауэрлата до верха конька). Это верно.

Теперь смотрим на высотные отметки справа. Верх мауэрлата имеет отметку +280. Прибавляем высоту подъема: 280 + 1236 = 1516 мм.

Вывод: Здесь всё сходится. Ошибки нет.

2. Конструктивные и инженерные ошибки

Грубая ошибка: Ригель не соединяет стропила (Узел конька vs Ригель):

В узле конька (вверху справа) показано, что стропильные ноги упираются друг в друга напрямую (внахлест). Стойка не требуется.

Но на основном чертере на высоте 2.471 мм показан Ригель 40×150, который соединяет стропильные ноги.

В чем ошибка: Если стропила уже соединены в коньке напрямую (как на узле), то ригель, расположенный ниже, работает на сжатие (распирает стропила изнутри) или на растяжение (стягивает их), в зависимости от деформаций.

Если ригель работает на сжатие (что чаще бывает в висячих системах при такой геометрии), он увеличивает распор на стены, а не уменьшает его. Для уменьшения распора в висячих стропилах нужна затяжка, расположенная как можно ниже (в идеале — на уровне мауэрлата).

В данном проекте нижняя затяжка (балка 50×150) уже есть. Наличие второго ригеля посередине — это избыточный элемент, который не несет полезной функции, либо выполняет роль подвески для потолка, но в расчете это не оговорено. Автор сам пишет: "необязателен, может быть установлен для дополнительной жесткости" — это противоречие. В висячей системе ригель посередине часто вреден, так как создает дополнительные напряжения.

Ошибка в расчете снеговой нагрузки (несоответствие нормам):

Указана снеговая нагрузка qs,max=1,680qs,max=1,680 кН/м.

Переведем в привычные кг/м²: 1680 Н/м = 168 кг/м.

Шаг стропил на схеме не указан явно! Это грубая ошибка проекта. Без шага стропил расчет нагрузок на погонный метр не имеет смысла.

Предположим, шаг 1 метр. Тогда нагрузка на квадратный метр = 168 кг/м². Это соответствует III снеговому району (по СП 20.13330).

Однако, если шаг стропил, например, 0,6 м, то нагрузка на м² = 168 / 0.6 = 280 кг/м². Это уже IV район.

Вывод: Отсутствие указания шага стропильных ног делает невозможным проверку правильности сбора нагрузок.

Ошибка в узле опирания на мауэрлат (слабый узел):

На узле (вверху справа) показано крепление стропильной ноги к мауэрлату через один металлический уголок.

В чем ошибка: В висячей системе стропила работают на сжатие и изгиб. Они стремятся "разъехаться" в стороны (распор). Один уголок, закрученный саморезами (глухарями) в торец мауэрлата, может не выдержать распирающую нагрузку.

По хорошему, нужен дополнительный упор (врубка, опорный брусок) или крепление пластиной, работающей на срез, а не только на вырыв уголка. На схеме не показан врубка (зуб) стропила в мауэрлат.

Ошибка в наименовании "Нижняя затяжка / балка":

Элемент назван "Нижняя затяжка / балка 50×150".

Судя по тому, что она лежит поверх мауэрлата и стропила на нее опираются, это не затяжка, а несущая балка перекрытия (или прогон).

Настоящая затяжка должна работать на растяжение, соединяя нижние концы стропил. Здесь же стропила просто стоят на этой балке. Это меняет статическую схему работы: стропильная нога работает как балка на двух опорах (мауэрлат и конек), а не как часть треугольной арки.

Если это балка перекрытия, то расчет стропил нужно вести иначе (с учетом того, что нижний пояс не воспринимает распор).

3. Мелкие недочеты и опечатки

"Газобетонные блоки 300 мм" + "Армопояс 300x130": Армопояс обычно делается на всю ширину стены (300 мм), а высота 130 мм — это очень мало для армопояса под мауэрлат. Обычно высота армопояса минимум 200-250 мм. 130 мм — это скорее просто выравнивающий слой.

Толщина утеплителя/вентзазора: На разрезе кровельного пирога (слева) между металлочерепицей и стропилом показаны обрешетка и контробрешетка, но не показан утеплитель. Для гаража это допустимо (холодный чердак), но тогда зачем такой сложный пирог? Если гараж отапливаемый, то отсутствие утеплителя — ошибка.

Размер 2.140 (до оси конька): Указан верно, но на чертеже линия размера идет от внутренней грани стойки (мауэрлата?) до оси конька. Нужно быть внимательным: 2140 — это расстояние между осями мауэрлатов (4280 / 2). Если измерять от внутренней грани, размер будет меньше.

Итоговый вердикт:

Плакат красивый и информативный, но содержит серьезные графические ошибки (размер 2991) и спорные конструктивные решения (двойная затяжка/ригель, слабое крепление к мауэрлату). Использовать его как единственный источник для строительства нельзя. Требуется пересчет геометрии и корректировка узлов.

Стоит ли заплатить РБК, чтобы узнать где заправиться и что происходит?

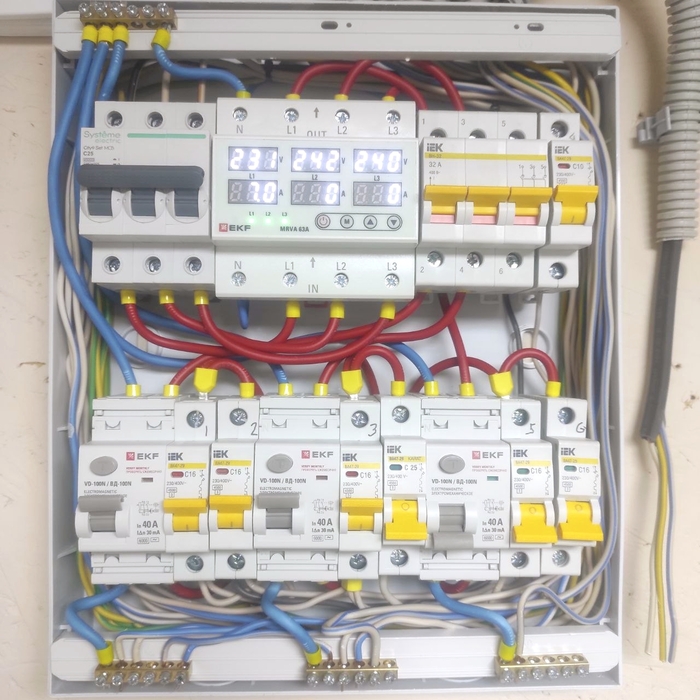

Пересобрали щит у соседа после того как выгорела техника при отгорании нуля(это времянка). Но есть необходимость в один автомат запитать 3 потребителя. Места нет. Есть мысли?
