Обратились ко мне с задачей сделать электрику и слаботочку в частном доме. Изначальные вводные:
100 квадратов, утепленный фундамент, газоблок, вентфасад, крыша дерево.
Отопление - только теплый пол по всей площади дома.
Бытовая техника - индукционная панель, духовка, холодильник, ПММ на кухне, СМ и сушильный автомат в котельной. Отопление - электрокотел с дистанционным управлением.
По потолку вести проводку дорого (он деревянный, нужно делать в трубах), решили по полу в следующем порядке - кабели, слой ЦПС, слой ЭППС, слой с трубами теплого пола. Ради понимания дальнейшего абсурда - в проекте дома вообще нет ничего по электрике и отоплению, все решения принимались на ходу. Я делаю трассировку, подбиваю смету, отправляю, всё ок, закупаю материал, жду отмашки. И тут начинается сам театр абсурда.
Ахтунг, автор любит и применяет обсценную лексику. Пожилые беременные дети идут мимо. Ну а я начинаю.
Сцена первая. Сантехник вдруг начинает навязывать заказчице дизельный котел на 14 кВт. По тому упорству, с которым он ебал мозги заказчице, становится ясно, что он просто хочет сбагрить его. Я вмешался, потратил время, объяснил заказчице к чему приведет установка дизельного котла, посчитал с ней экономику и удобство данного вида отопления, слава разуму - был услышан. Был утвержден котел СКАТ на 9 кВт с теплоаккумулятором в тонну под отопление с приоритетом ночного тарифа.
Сцена вторая. По ходу выясняется, что по проекту дома вся толщина стяжки не более 80мм. То есть туда нужно упихать 50 мм ЭППС, электрокабели и трубы ТП. И ЭППС уже уложен. Ох-ре-ни-тель-но. Начинаю морщить мозг. В итоге пришли к тому, что электрокабели я прокладываю в слое ЭППС, который зальется 1 см стяжки, затем сетка под ТП, трубы PEX 16мм, и заливается под чистовой пол. И делать нужно ну вот пиздец как срочно. Заказываю из МСК втридорога аппарат "горячий нож" с площадкой для прорезывания пазов, через три дня получаю, грузим с напарником машину, едем на место. А там...
Сцена третья. Приезжаем, смотрим, охуеваем. В доме, оказывается, еще будут радиаторы. Вместо линии ГВС/ХВС от котельной в санузел теперь идут три трубы, в санузле появился сантехшкаф с двумя коллекторами. По задумке сантехника горячую воду будет готовить не котел (8 литров в минуту по паспорту), а ёбаный бойлер, который будет висеть в ванной и давать ГВС на душ, умывальник, а еще от него будет питаться мойка кухни, которая в другом конце дома. Я еще никогда так не матерился. Ну куда, куда, блять, вешать еще 2 квт нагрузки при 15 кВт трехфазного ввода? Нахуя вешать бойлер в санузле, если чаще всего люди пользуются мойкой на кухне, расстояние от котла до мойки - 5 ёбаных метров, а от санузла до кухни почти 10? Молчу уже о том, что из-за радиаторной сети в ЭППС появились вообще не предусмотренные изначально трубы, из-за которых вся трассировка и разметка пошла по пизде. Ах, да, чуть не забыл - из-за сантехника стиралка переехала на кухню, а сушилка вообще пропала. Просто потому, что он не проложил в котельной подвод ХВС и канализацию. Вот ему так захотелось, а я начал отчетливо понимать, что решения принимает нихера не хозяйка дома, а сантехник.
Сцена четвертая. Завершающая. В доме еще нет дверей и окон. Три стороны из четырех на участке - сетка-рабица. В котельной уже висит насосно-смесительный узел с коллекторами. Просто так на земле лежат две бухты PEX трубы. Халявы в свободном доступе минимум на 60 тысяч, без присмотра вообще, красота.
Ладно, хер с ней, с лирикой, работать надо. Начинаем отбивки нулевой метки по всей площади дома - лазер+шнурка. Далее подготовка места под электрощит. Режем 230й УШМ с пылеотводящим кожухом, затем напарник берет отбойник, и погнали.

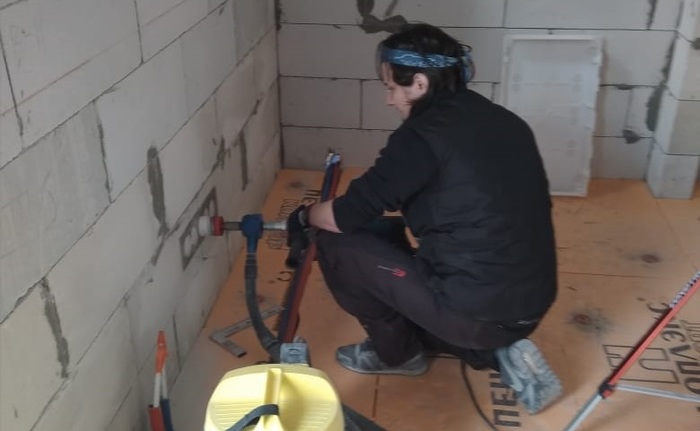

Я в это время занимаюсь подрозетниками с помощью бурильной установки с пылесосом и самодельного алюминиевого кондуктора а-ля Бориска-про. Крепится в газоблок на два самореза-сотки по дереву.
Вот щас набегут хейтеры, к гадалке не ходи. Объясняю, почему так, а не иначе. Во-первых не раздалбывается газоблок, как в случае твердосплавной коронки. Во-вторых при идеальной разметке и сверлении по кондуктору подрозетники встанут так же идеально и на минимальное количество клея. В-третьих - нет, сука, пыли, вообще. На 70 подрозетников в кучу строительного мусора было вынесено 4 полных мешка пыли из керхера и несколько вёдер кернов, пришлось помахать метлой только у ниши щита, там по-другому никак.
Лучший друг монтажника - мотобрюки. Стойкие к колюще-режуще-трущему воздействию, легко стираются, нормально вентилируются, а еще на них не сползают наколенники. Даже если не было мотоцикла, я бы всё равно их купил.
Пыль на полу видите? Так вот, она не наша, осталась после сантехников. На стене слева прикреплен кондуктор, справа видно результат сверления по нему. А еще кругом гребаные трубы, которых не должно было быть. ЪУЪ, ненавижу.

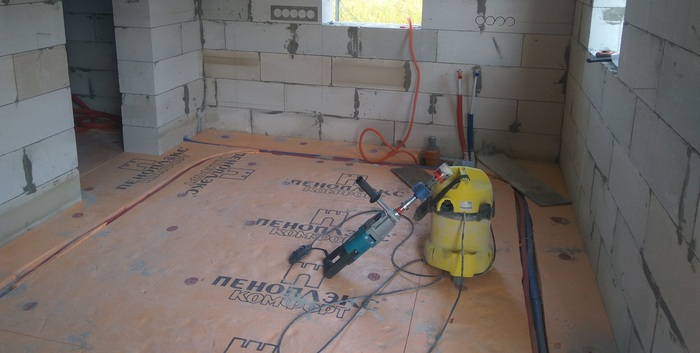

Далее на очереди штробы. Мне похер, что в газобетоне можно делать штробы ручным штроборезом, я могу подумать над этим решением только в том случае, когда к нему можно будет без геморроя подключить пылесос. В своей работе мы всегда используем электрический штроборез и пылесос даже на газоблоке.

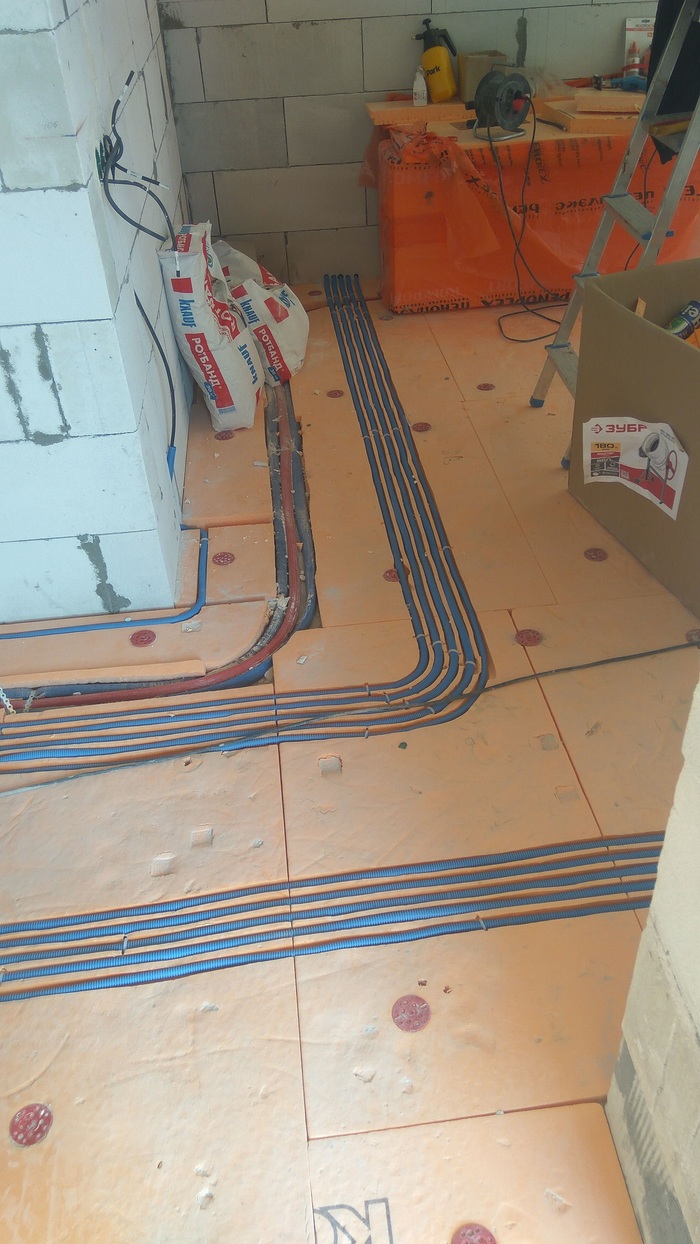

Напарник затягивает кабели в тяжелую ППЛ гофру ДКС, я в это время режу горячим ножом канавки под нее в пеноплэксе. Если вдруг в детстве у меня был не выполнен норматив по ползанью на карачках, то после этого объекта он наверстан и перевыполнен. Укладываем, пристегивая их на якоря Валтек. За стеной, куда уходят 5 труб, котельная. Трубы слева - подача и обратка от санузла в другом конце дома, про этот идиотизм я писал вначале.

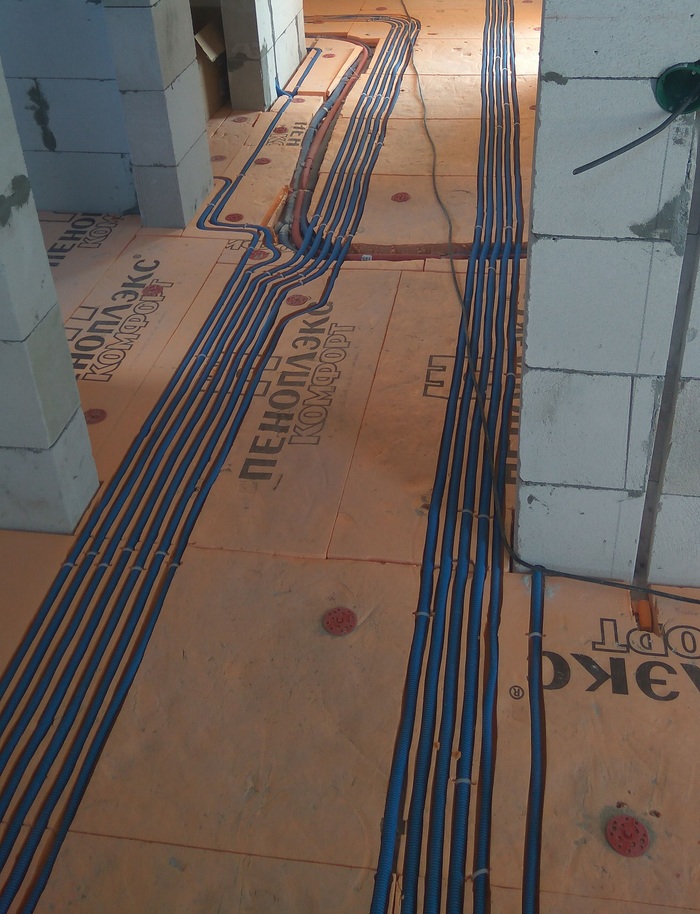

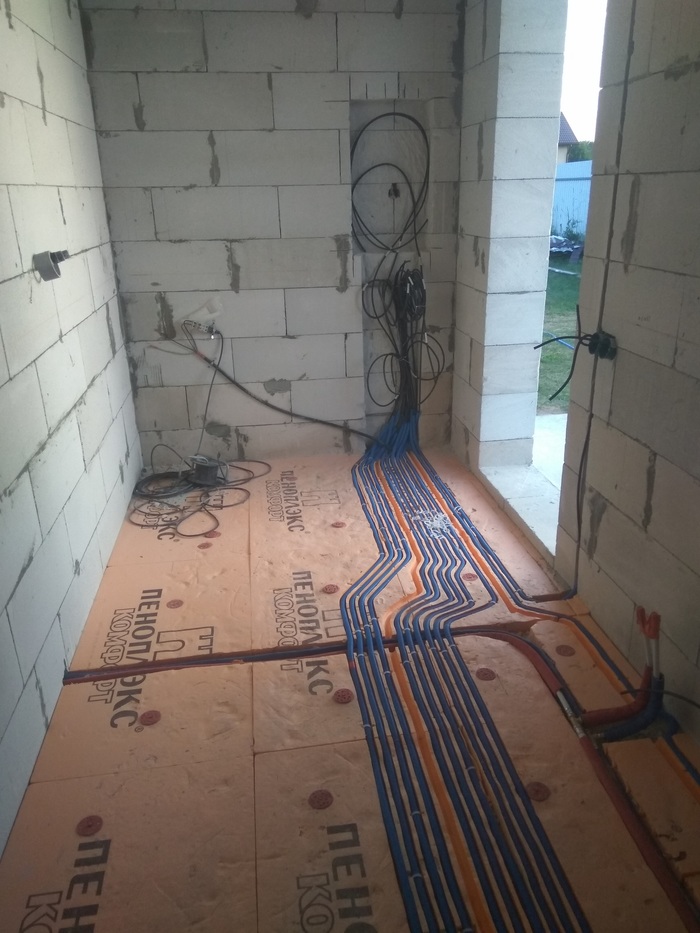

Получается вот такая картина. Линий много, нет ни одной пересечки, всё в одной плоскости. Зато трубы отопления перехлестываются в десятке мест. Трассировка сантехникам вообще проебом, хуякнули трубы как попало, и насрать.
К щиту сведено две трети всех линий. Кабель ВБбШв разделан, на одну фазу повесили говнодиф от TDM, который мне подарил пикабушник после переделки его квартирного щита "от застройщика", в гофнодиф напрямую воткнул вилку от удлинителя. Все выведенные кабели маркированы.

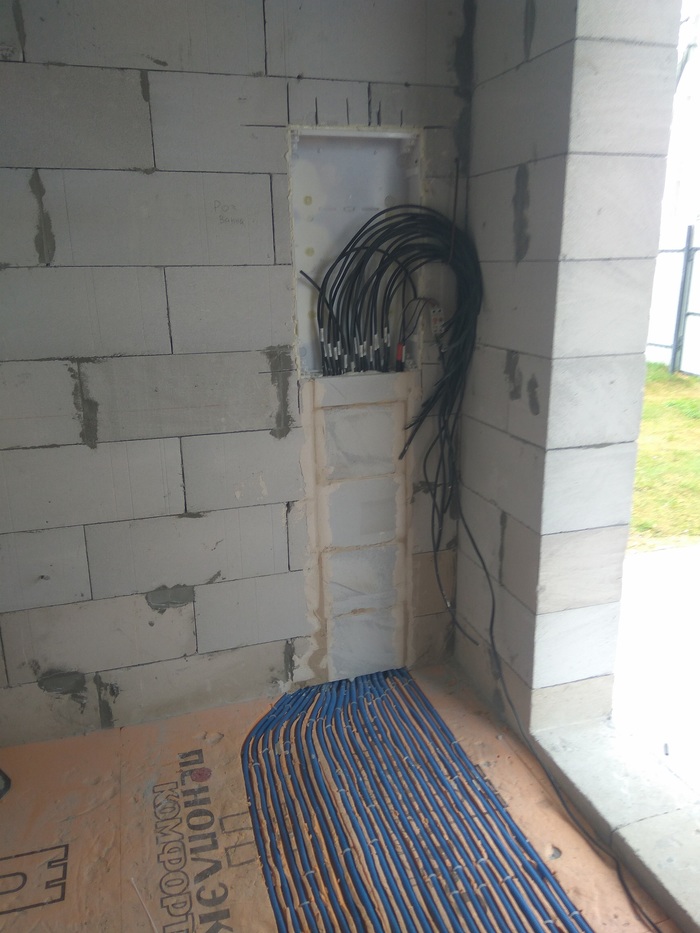

Когда в щит были сведены все линии, началось веселье под названием "монтаж корпуса щита" и "причесывание кабелей". Щит вклеен на унифлот, кабели замазаны ротбандом, на ротбанд же посажены плитки из газоблока, которые мы напилили из остатков блоков, найденых на участке. Из досок сделали опалубку, ниша кабелей получилась вровень со стеной.

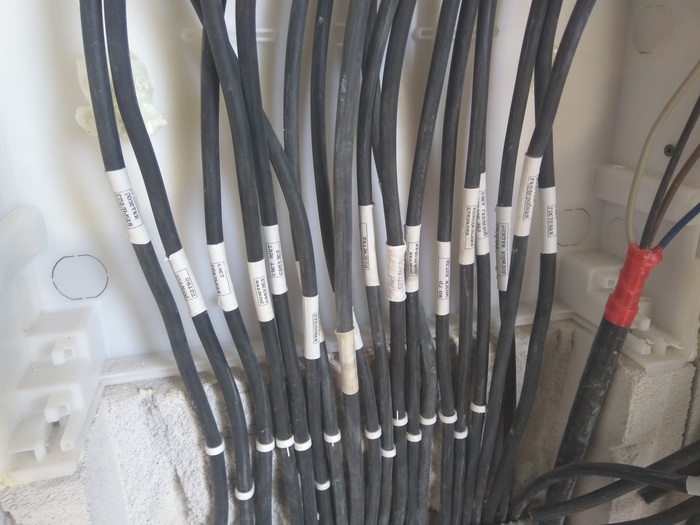

Все кабели промаркированы термопринтером Епсон LW400 на 11мм термоусадке KingJim с Алиэкспресса.
Остается вмазать все подрозетники. Замешивается килограмм-полтора кнауф унифлот, на него сажаются глубокие (60 мм) подрозетники шнайдер, им же точечно вмазываются кабели. После штробы замазываются ротбандом. Вот несколько фото напоследок.

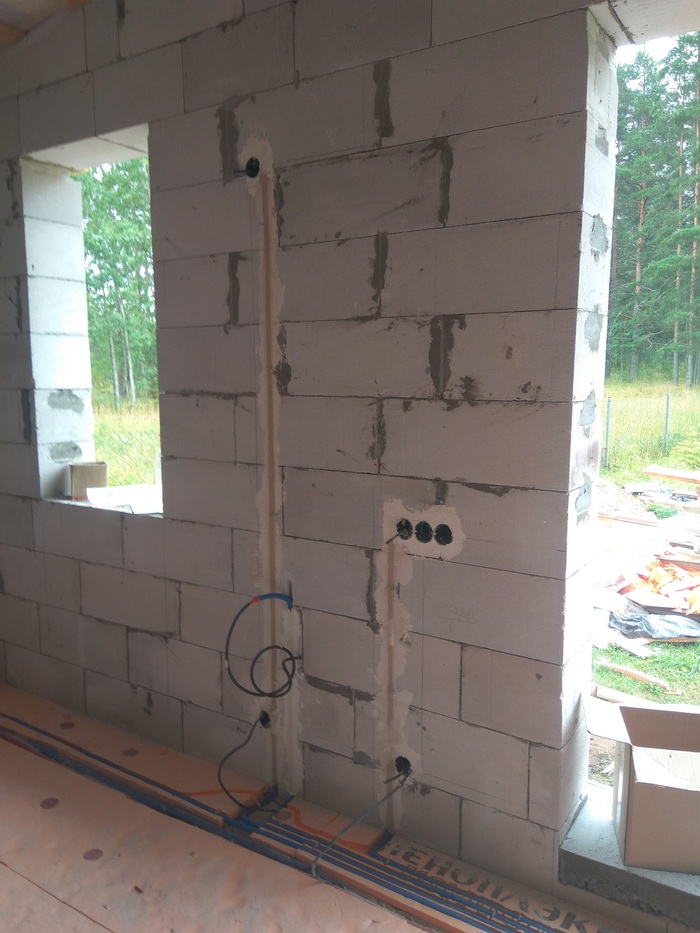

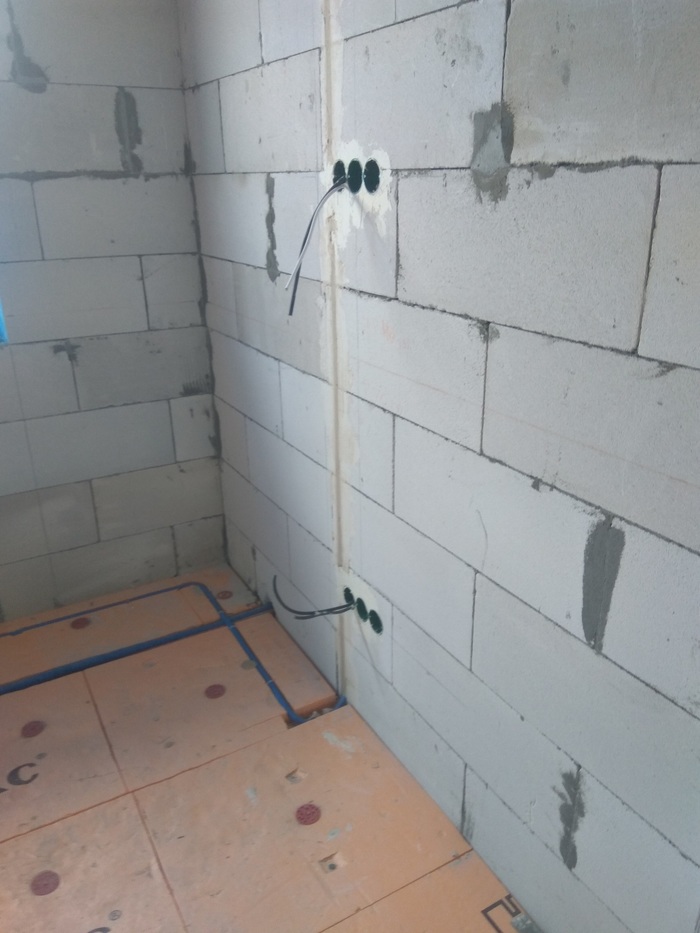

Участок стены кухни, розетки под холодильник и СМ, фартук, подсветку рабочей зоны

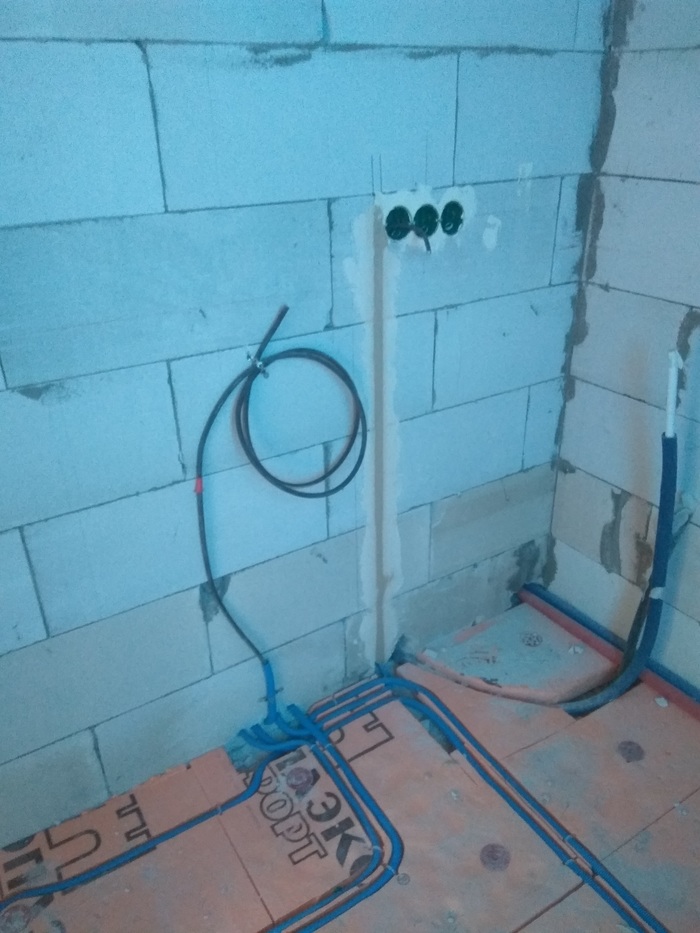

Группа котла. Кабель 5*2.5 для ТЭНов и блок розеток группы приоритета для питания насоса, мозгов котла.
Блоки розеток в одной из спален под ТВ и прочую аппаратуру.
"Горячая" зона кухни. Кабель 5*2.5 для индукционной варочной поверхности, отдельные выводы для духовки, вытяжки, посудомойки и розеток фартука.

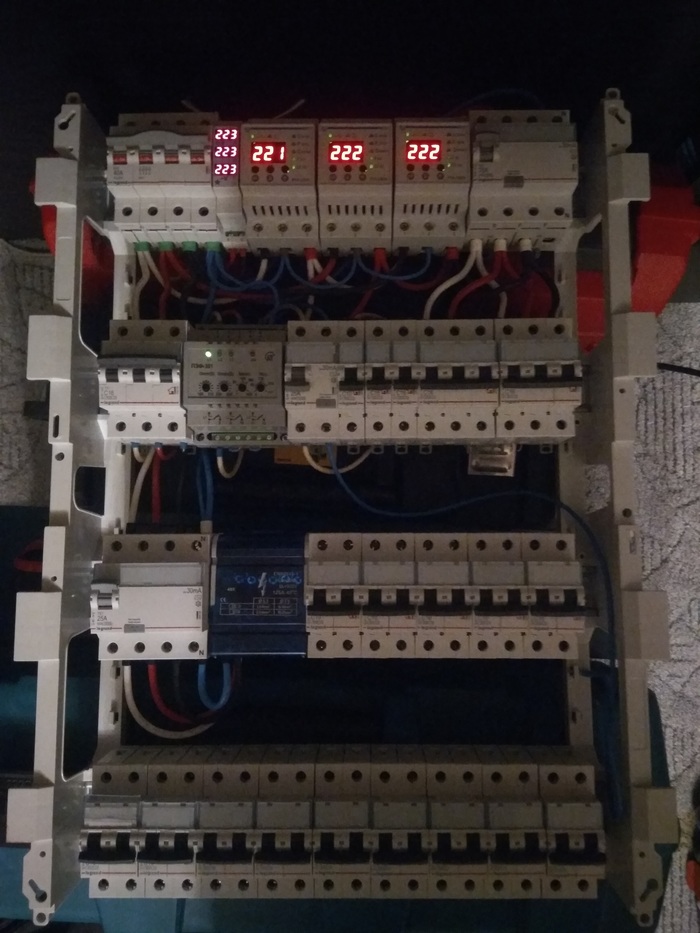

Собранный электрощит ждет окончания внутренних отделочных работ. Собран по бюджетной трехфазной схеме.
Первая рейка - вводной рубильник, вольтметр Меандр, 3 шт реле РН-260Т, УЗО для котла и варочной панели.
Вторая рейка - реле ПЭФ-301 с автоматом защиты самого реле для питания насоса, мозгов котла с Кситалом, группы освещения "прихожая+крыльцо", автоматы котла и плиты, дифавтомат санузла. Кто считает последнее излишеством, никогда не оставался без света в ванной в тот момент, когда реле напряжения вырубает именно ту фазу, на которой висит освещение СУ.
Третья и четвертая - общее УЗО для оставшихся линий, кросс для распределения нагрузок от потребителей, все автоматы двухполюсные для удобной локализации утечки, если таковая возникнет.
Это был самый "весёлый" объект за лето. Еще ни разу мне так сильно не хотелось убить сантехника. Мы с ним, слава богу, не пересекались, иначе бы точно покалечил за всё это веселье. То, что я здесь изложил это далеко не вся хрень. Септик, скважину и каналью этот кадр со своей бригадой тоже сделал так, что без мата это описать просто невозможно.
На этом всё. Я выговорился. Полегчало. Похвалы, вопросы и критику приветствую, бескомпромиссные заявления, не подкрепленные объективно - нет. Всем спасибо.
