Убершейдер - это подход к созданию шейдеров в проекте, когда для множества различных шейдеров вместо отдельных исходников используется большой общий текст шейдера с условными ветвлениями различных "фич". Например, вот так:
В данном случае если у нас включена "фича" NORMAL_MAP, то шейдер будет использовать первую часть кода и считать нормаль из карты нормалей, а если выключена, то шейдер по стандартному - берёт нормаль из вершин треугольника. Т.е. шейдер с NORMAL_MAP ибез - это уже два разных финальных шейдера. И чем больше мы используем комбинаций различных фич - тем большее количество финальных шейдеров мы рискуем получить, а это дополнительные затраты на компиляцию, хранение, управление и переключение шейдеров. Чтоб этого избежать в большинстве случаев мы можем просто оставить "фичу" включенной для разных материалов в проекте, но для тех материалов где она не нужна, просто передавать туда нулевые/единичные данные для неё, которые ничего не изменят в отрисовке. Например в случае с NORMAL_MAP мы можем просто передать нейтральную карту нормалей (просто текстура 1х1, один пиксель с цветом 128,128,255) - это даст практически тот же результат, что и расчет нормали из вершин треугольника. Конечно, у такого подхода есть своя цена: шейдер продолжает выполнять операции, связанные с включённой фичей, даже если конкретному материалу они не нужны. Поэтому здесь приходится искать баланс между количеством шейдеров и стоимостью их выполнения.
На демонстрации в видео для материала крыши можем увидеть следующие "фичи": SPECULAR_MAP - поддержка Specular-карты (цвета бликов) NORMAL_MAP - поддержка карты нормалей ALPHA_TEST_MAP - поддержка карты маски отсечений (прорезаем дыры в нужных местах модели, не меняя её) SHADOW_MAP - поддержка теней (на этот материал может падать тень) HERO_POSITION_DISSOLVE - вырезаем кружочек вокруг позиции героя (чтоб мы видели героя за объектами с этим материалом) CHECKERBOARD_DISSOLVE - способность "расстворять" модель целиком "шахматной" маской (например крыши домов, когда герой заходит в дом) USE_VERTEX_COLOR - в диффузный цвет домножаем цвет из вершин (иногда бывает нужно) FOG_OF_WAR - поддержка тумана войны
Кстати, во многом именно из-за такой комбинаторики различных шейдерных фич при запуске некоторых современных игр можно увидеть надпись "Компиляция шейдеров 1/3482" и спокойно отправиться пить чай на ближайшие полчаса... :)
P.S. Так... Это немного экспериментальный пост - всё-таки на Пикабу большая часть людей достаточно далека от подобных технических подробностей, но возможно кому-то будет интересно узнать как устроены вот такие разные штуки в компьютерных играх. Так что посмотрим, насколько такой формат востребован. Если что - задавайте вопросы в комментариях :)
Недавно столкнулся с весьма неприятным багом в движке The Great Tribes.
После обновления драйвера AMD игра начала намертво зависать при перемещении камеры, особенно когда на карте открывалась большая территория. Иногда зависал графический драйвер, иногда JVM падала внутри atio6axx.dll.
Самое интересное — на старом драйвере и других видеокартах всё работало нормально!
Начались поиски. Под подозрение попало практически всё: многопоточность OpenGL, VAO, VBO, индексные буферы, тени, модели юнитов и даже glfwSwapBuffers().
Постепенно удалось выяснить, что зависание вызывает отрисовка поверхности карты. А затем внимание переключилось на фрагментный шейдер.
Переменная segment использовалась для обращения к массивам из 16 элементов. Проблема заключалась в том, что координаты ограничивались сверху, но не снизу. При отрицательных текстурных координатах индекс мог выходить за пределы массива.
Получилась отличная иллюстрация неопределённого поведения в GLSL. Старый драйвер каким-то образом справлялся с некорректным обращением к массиву, другие видеокарты тоже не показывали проблемы, а новая версия драйвера AMD превратила его в настоящий кошмар.
Мораль истории: если ваш шейдер прекрасно работает на одной видеокарте, это ещё не означает, что в нём нет ошибок.
А иногда за многочасовой отладкой собственного 3D-движка скрываются всего две строчки кода. 😁
О, спасибо за статью! Я на досуге вайбкодом балуюсь (да-да, позор!), астра мне делает игру моей мечты (без корованов). Чисто процедурная бродилка-гляделка по лиминальным помещениям на JS (наверное) прямо в html-странице, но полностью автономная. Оч хочу похвастаться, только не знаю как выложить.
Задумывались ли вы когда-нибудь о том, как разработчики 3D-игр умудрялись выжимать красивую графику из слабого железа в 90-х годах? Вспомните NFS High Stakes, Quake 3, Unreal или Jurassic Park: Tresspaser — все они, несмотря на простоту технологий, выглядят сногсшибательно - в них были и зеркала, и отражения на металлических поверхностях, и продвинутый статический свет с рейтрейсингом, и даже четкие тени...
...но немногие знают, что на видеокартах уровня 3dfx Voodoo 2 это достигалось путём использования хитрых техник, хаков и особенностей видеокарт тех лет. В этой статьи мы с вами из первых уст рассмотрим такие техники на практике — ведь одним из моих хобби является написание 3D-демок и игр под ретро-железо.
О железе
Конечно начать рассказ стоит с железа, на котором работали 3D-игры в те годы. Среднестатистический компьютер в середине девяностых состоял из:
Процессора — Intel 386/486 на частоте 16-50МГц, и его аналогов от AMD/Cyrix в сборках попроще, а Pentium 66 и 133 можно было встретить в моделях побогаче.
Оперативной памяти — 4-8 мегабайт в бюджетных сборках и 16-32 в более богатых
Видеокарты — простой VGA-адаптер без ускорения 2D, или же 2D-ускоритель типа S3 Trio с поддержкой аппаратного блиттинга. 3D ускорять такие видеокарты не умели.
HDD — от ~100 до 500МБ на бюджетных сборках, и до ~1ГБ на некоторых дорогих.
О 3D-ускорении в домашних ПК тогда можно было только мечтать, однако многие разработчики всё равно делали полноценные, пусть и несложные по графике 3D-игры и демки — просто в них отрисовкой мира занимался процессор. Такой подход назывался Software rendering и стал возможен благодаря развитию FPU в x86-процессорах — диковинке, о которой большинству чипов на ARM/MIPS оставалось только мечтать (FPU не было даже в PlayStation 1).
У софтрендеров были как плюсы, так и минусы. Главным плюсом можно отметить то, что в отличии от ранних видеокарт, у них не было фиксированного конвейера и разработчик мог реализовать отрисовку именно так, как он хочет — иными словами, он мог встроить «шейдеры» прямо в функцию растеризации треугольника. Другим важным плюсом я считаю то, что рендер имел «бесплатный» прямой доступ к буферу кадра, что позволяло реализовывать разные пост-эффекты по типу LUT, блюра или капель дождя на стекле.
Пример реализации дождя в Дальнобойщиках. Хотя именно в Д1 могли реализовать не пост-эффектом, а полупрозрачной текстурой-маской, которая формируется процессором, или вообще через стенсильный буфер.
Но были и минусы, и самый важный — огромная нагрузка на процессор, которая росла обратно пропорционально разрешению игры. В 320x200 Pentium 66 ещё мог кое-как справиться с простой сценой без особого овердрава (как в Quake 1), но на 640x480 и 800x600 FPS падал в однозначные числа. Второй минус происходит из первого — отсутствие фильтрации и перспективной коррекции текстур во многих играх, из-за чего текстуры полов и стен под определенным углом начинают искажаться.
Что тако Overdraw?
Overdraw — процент отрисовки поверхностей, которые перекрывают уже отрисованный ранее фрагмент.
Простой пример — мы сидим в доме и смотрим в стену. Если игра нарисует сначала ландшафт за домом, затем забор, затем качели за забором, и только потом стену перед нашим носом — это уже Overdraw. Некоторые игры умудряются рисовать за кадр практически весь уровень и это сильно бьёт по филлрейту.
В Quake-подобных такого не было, поскольку там работал хитрый PVS-куллинг, который отсекал даже те стенки, которые сейчас находятся прямо за стенкой на которую мы смотрим.
Гигагерцовый Vortex86 уже не вывозил Quake 1 в 1280x1024 даже под DOS!
Первой 3D-видеокартой на ПК была STG2000 (также известная как Diamond Edge 3D), выпущенная в 1995 году на чипе NV1 — который по совместительству был первым видеочипом Nvidia. На практике, NV1 был целым мультимедийным комбайном: в одном чипе скрывался 3D-ускоритель, 2D-ускоритель, аудио и MIDI-контроллер, и даже контроллер геймпадов Sega Saturn. И всё бы хорошо, но видеочип от Nvidia оперировал не привычными треугольниками, а квадами с хитрым способом представления текстурных координат — портирование 3D-игр на «треугольных» софтрендерах было слишком сложным, требовало переделывание всей геометрии (а значит и переобучения 3D-моделеров), из-за чего большинство разработчиков решило не заморачиваться и NV1 провалился, чуть не обанкротив молодую Nvidia.
Фото с сайта Vintage3D
Всего через год, в 1996 году, появилась первая 3dfx Voodoo, которая перевернула мир 3D-игр на ПК с ног на голову. Это был первый полноценный 3D-ускоритель, который мог реально разгрузить процессор и рендерить игры в куда большем разрешении с приличным FPS — можно было замахнуться не только на 640x480, но и 800x600 при 16-битном цвете! Главным нюансом было то, что 3dfx Voodoo был именно ускорителем — то есть чисто технически, он умел только растеризовывать треугольники, интерполировать цвета и наносить на них текстуры, и накладывать туман: у него не было ни вершинного конвейера, ни клиппинга, ни освещения — всё это делал процессор. Но под Voodoo было легко программировать, у него был понятный API Glide, а ещё он стоил относительно приемлемых денег — что и сделало 3dfx Voodoo стандартом на рынке конца 90-х.
3dfx Voodoo 1 с одним TMU. Фото с TechPowerUp
Однако во времена первой 3dfx Voodoo, игры были сильно ограничены в плане графики из-за конвейера. Дело в том, что Voodoo 1, как и ViRGE с ATi 3D Rage, умели наносить лишь одну текстуру за проход отрисовки — из-за чего для рендеринга уровней с освещением приходилось рисовать сцену два раза — первый проход с основной текстурой, второй с лайтмапой в режиме альфа-блендинга с смешиванием, а если были ещё и detail-текстуры — то добавлялся и третий проход! Учтите что GL/D3D были ещё глупыми, и на каждый такой проход приходилось снова и снова трансформировать и клипать геометрию что также било по процессору.
Решением стало появление текстурных комбайнеров в ~1997-1998 году, которые были прямым предком пиксельных шейдеров. В зависимости от числа текстурных юнитов, видеокарта могла смешивать сразу несколько текстур за один проход отрисовки, и делать не только умножение — но и сэмплинг по маске (полезно было для реализации ландшафтов, ранняя вариация Splatmapping'а), умножение итогового цвета в два раза (для реализации эффекта псевдоблума), DOT3-бампмаппинг, Environment mapped bump-mapping (помните демки из конца 90-х с красивой отражающейся водичкой? Вот это и есть EMBM) и ещё много разных интересных эффектов.
Помните красивую шейдерную водичку из Morrowind? Она была сделана по сэмплу из D3D8. Ничего сложного в этой водичке нет: отражение наносилось с помощью проекционной матрицы для текстурных координат, а бамп маппинг работал за счет комбайнеров.
В 1999 году появился первый GPU — GeForce 256, который имел поддержку T&L и переносил вершинный конвейер и хранение геометрии на видеокарту, а в 2001'ом — GeForce 3 с поддержкой полноценных вершинных и пиксельных шейдеров. С того момента всё и изменилось: игры стали ещё более крутыми, графонистыми, появились новые техники освещения помимо затенения по Фонгу, и так мы с вами дошли до PBR с GI в реалтайме в любом мейнстримном движке...
Освещение
...но давайте же вспомним, как разработчики реализовывали свет на ограниченном железе в 90-х годах. Причём в некоторых играх освещение было достаточно сложным и реалистичным — взять как пример Quake и Half-Life, которые вероятно одними из первых адаптировали технику Radiosity-лайтмап в играх.
Сцена в Half-Life 1 без освещения
Radiosity — техника просчета глобального освещения с переотражениями и тенями за счет использования программного рейтрейсинга. QRAD бьёт всё сцену на так называемые патчи, считает для них влияние других патчей (в основном видимость и дистанцию) и симулирует аппроксимацию того, как свет проходил бы и отражался через них в реальном мире. То есть это именно физическая симуляция работы света, а не её красивая аппроксимация в виде шедоумап/Blinn-Phong в более современных играх с реалтайм освещением.
Главным нюансом Radiosity было то, что его невозможно было просчитывать в реальном времени до появления RTX-карт, поэтому освещение, рассчитанное этим алгоритмом, запекалось в специальные текстуры и затем наносилось на этапе рендеринга как второй слой.
Освещение в реальном времени реализовывалось схожим с современными играми способом, однако распределение света работало несколько по другому. В основе лежали всё те же алгоритмы затенения по Фонгу и ставший классикой N dot l, однако поскольку видеокарты в те годы не умели считать освещение сами и этим занимался процессор, программа (или OpenGL/D3D) рассчитывала свет для каждой вершины модели, а не пикселя, а полученный цвет от освещения записывался прямо в вершину.
В растеризации треугольников есть такое понятие, как барицентрические координаты — это интерполированные между тремя вершинами точки, которые описывают текущую «позицию» в системе координат треугольника и используются как для нанесения текстур и расчета попиксельного света, так и для интерполяции цвета. Как раз за счет интерполяции цвета между всеми тремя вершинами мы и получаем плавное освещение на каждом треугольнике, что в сумме даёт реалистичное освещение и блики, но только если у модели достаточная детализация. Такой подход называется затенением по Гуро.
Почему освещение в реальном времени использовали так мало?
Само по себе освещение в реальном времени не было прям таким уж тяжелым в те годы, но его использовали очень мало. Почему? Да потому что в графических API было строгое ограничение на число одновременных источников света для модели — всего 8 штук. Это нормально для модели персонажа, но мало для куска уровня, на который может влиять 10 источников света от фонарей/лампочек и т.д.
Решением проблемы стало появление Forward+ и Deferred-рендеринга, где свет считается в скринспейсе только для видимых пикселей. В мобильных играх повершинное освещение активно использовалось примерно до 2015 года.
Слева затенение по Гуро, справа попиксельный Blinn-Phong. Иллюстрация отсюда.
Интересным способом реализовывали и фонарики, а также свет от ночных фонарей и других источников света, которые дают конусообразное освещение. Тут было две техники: либо использование честных Spotlight'ов (поддержка которых была как в D3D, так и в OpenGL), либо использование проективных текстур. Концепция проективных текстур очень простая: если умножить WorldSpace-позицию треугольника на комбинированную ViewProject-матрицу проектора (т.е позиции с которой светит фонарик), то мы получаем ClipSpace-координаты в пространстве проектора (верные и для треугольника) — и таким образом можем нанести на него текстуру так, будто на него текстуру проецирует проектор из реального мира.
Здесь свет от лампы — лайтмапа, а свет от фонарика — как раз проецированная текстура
Таким же способом реализовывали и так называемые проективные тени — ближайший предок шедоумап. Там суть заключалась в том, что в отдельную текстуру рендерится объект с позиции источника света, а затем на дорогу или пол проецируется текстура тени, создавая мягкие, красивые и дорогие по VRAM тени задолго до PCF-шедоумап! Такой подход использовался в Mafia 1, Half-Life 2 и Street Legal Racing: Redline.
Здесь можно увидеть четкие и относительно мягкие тени, пусть и с альясингом. Для 2003 года это отличный результат.
В Portal 2 тоже активно использовались проективные текстуры. Из Вики valvedevelopernetwork.
Ну и конечно проективные текстуры использовались для реализации простых blob-теней во многих аркадах нулевых и 2010-х годов.
Пример блоб тени. Взято из мануала Unity.
Раз уж мы с вами заговорили о тенях, то нужно обязательно вспомнить о так называемых Shadow Volumes или стенсильных тенях. На рубеже 90-х и 2000-х, вопрос теней в реальном времени в играх стоял остро. Shadowmap уже, конечно, придумали, однако видеокарты всё ещё не умели сравнивать Z-координату в шедоумапах до появления специального расширения в OpenGL и D3D9. Более того, шедоумапы без фильтрации страдали от альясинга и очень сомнительного качества, пусть даже у них было полноценное самозатенение.
Пример Shadowmap из статьи на gamedev.ru. Кстати, сделаны только на FFP!
Shadow Volumes работали по другому принципу, нежели image-based техники и предлагали весьма интересный способ решения проблемы:
Сначала программа вытягивает силуэтные грани модели по направлению от источника света. Получившаяся модель называется теневым объёмом.
Затем рисуется теневой объем только с передними видимыми гранями, а в стенсил-буфер записывается значение 1.
Далее рисуется всё тот же теневой объем, но только с задними видимыми гранями, которые перезаписывают в стенсил-буфер значение 0 в местах не связанных с тенью.
После рисования всей сцены, рисуется серый полупрозрачный прямоугольник на весь экран с включенной проверкой по стенсилу. Если в стенсиле значение 0 — значит тени в этом пикселе нет, если 1 — значит есть, и таким образом мы получаем корректные, четкие и красивые тени без проблем, свойственных ShadowMap'ам.
Стенсильный буфер работает по тому же принципу, что и трафарет при рисовании на листе бумаги, только в 3D-графике. Он имеет такое же разрешение, как и сама игра, и каждый пиксель в нем является флагом «можно ли рисовать в этом месте или нет» для основного экрана (рендертаргета) игры.
Силуэт о которм мы говорили. Скриншот из статьи Семёна Козлова на gamedev.ru.
Стенсильные тени использовались во многих играх вплоть до ~2005 года. Самые известные — GTA San Andreas (там тени падали от фонарных столбов, пешеходов и машин) и F.E.A.R, однако поскольку просчет объёмов приходилось делать на процессоре для каждого источника света отдельно — техника устарела к появлению D3D10, и даже геометрические шейдеры, где их можно было считать почти бесплатно, волюмы не спасли.
Еще одна интересная техника тех лет — попытка симуляции атмосферного эффекта Godrays, или так называемые лучи Иакова: когда свет проходит сквозь узкие щели в пыльной и темной комнате, он выглядит как объемные лучи и многие разработчики делали красивый фейк этого эффекта за счет простейших вытянутых коробок с градиентной полупрозрачной текстурой. Эффектом пользуются еще с 90-х годов по сей день:
NFS High Stakes PS1
Прошу прощения за мыло :(
Отражения
Не менее интересно были реализованы и отражения. Сейчас в сети часто можно встретить жалобы игроков на то, что в современных играх отражения слишком примитивные, особенно это касается гонок, где в зеркалах автомобиля можно увидеть только статическую Reflection prob'у, а в зеркалах зданий разве что замыленную копию мира, отрисованную в рендертаргет низкого разрешения. В пример игроки приводят игры из нулевых и даже девяностых, где отражения были честными!
В GTA в зеркало можно было стрелять из снайперки и даже самого себя пристрелить. Многие думают что за зеркалом прячется клон игрока в виде отдельного игрового объекта, однако на практике снайперка — единственное оружие в игре, где пуля реально является объектом, а не рейкастом и она просто попадала по хитбоксу игрока сразу в тот момент, как была выпущена.
Секрет таких отражений в использовании всё того же стенсил-буфера. Игра сначала рисует объект зеркала с записью маски «зеркальных» пикселей в стенсил, затем рисует мир еще раз задом-наперед относительно зеркала и с помощью стенсилбуфера обрезает все пиксели, что попадают за пределы зеркала. Да, да, эта техника буквально строится на концепции «зазеркалья» и использовалась даже в Duke Nukem 3D 1995 года!
Скрин из статьи на Хабре.
Однако у техники есть куча минусов: например с ней зеркало может быть только прямой формы, никаких отражающихся чайников и кузовов автомобилей. Кроме того, она требует реализации адекватного отсечения по перекрытию, иначе в отражении еще раз может отрисоваться половина мира и уронить FPS (самый простой способ — поделить уровень на комнаты и рисовать только ту комнату, в которой находится игрок, в таком случае зеркала превращаются в частный случай порталов). Но многие игры использовали ее для воды до появления нормального рендера в текстуру в качестве альтернативы screenspace-отражений.
Для кузовов автомобилей и других не-плоских объектов применялась иная, довольно хитрая техника. До появления кубических карт текстур (из которых сэмплить можно в «3д» координатах, которые в свою очередь можно посчитать от угла взгляда на объект) активно применялась техника сферических карт отражений. Выглядели они как 360 фотографии:
Поскольку геометрию трансформировал процессор, на этапе перемножения вершин на MVP-матрицу он генерировал новые текстурные координаты, которые брали нормаль вершины в пространстве камеры, делили его на 2 и прибавляли 0.5, дабы перевести из View-space в Normalized-space. Получалось что координата идеально огибала сферу и делала красивые отражения. Бонусом эту же карту можно было использовать в качестве неба (которое анимировалось путем того, что сфера прсто крутилась вокруг своей оси) — и таким образом мы получали статический Reflection-probe.
На скриншоте из NFS Hot Pursuit 1 можно увидеть отражения не только на автомобилях, но и на дороге. Техника была по сути «бесплатной» на видеокартах с мультитекстурированием — как например на 3dfx Voodoo 2.
Анимация
Кроме того, думаю многим читателям будет интересно узнать о том, как в те годы делали анимацию. Ни для кого не секрет, что в подавляющем большинстве современных игр для анимации используется скиннинг — то есть модель разбивается на иерархию (кости), где трансформация каждого элемента зависит от трансформации родительского элемента. Это очень удобно для гуманоидных персонажей, поскольку позволяет легко одевать персонажа в броню или положить ему в руки пушку, а также позволяет использовать одну анимацию на десятках разных персонажей.
Однако до появления скиннинга существовала еще одна очень похожая система, называемая Object Transform. Работает она по тому же принципу, но положение объектов зависит не от костей и их весов, а от позиции/поворота самих объектов. Иными словами, персонажи собирались просто из набора кусочков — руки, локти, торс, ноги, и всё анимировалось отдельно. Помните угловатых персонажей в GTA III и Quake 3? Вот это оно и есть :)
Обратите внимание на сочленения — видно что колени и бедра как бы впиваются в таз персонажа, поскольку это отдельные объекты. Модель Томми выглядит естественно благодаря использованию скиннинга. Скриншот с gtaforums.
Помимо Object Transform, в те годы также активно использовался морфинг. Это самая простая система анимации, которая «запекает» позиции вершин для каждого кадра отдельно, после чего вершины интерполируются движком для создания плавности. Несмотря на возможность реализации интересных эффектов по типу реакции на взрывы и лицевой анимации, она является самой неэффективной, поскольку занимает много памяти и не умеет ретаргетинг (применение одной анимации к нескольким моделям). Кроме того, с этой системой сложно положить пушку в руки персонажу, из-за чего во многих играх оружие было неотъемлемой частью персонажа.
В Quake можно было отключить интерполяцию и анимация монстров становилась дерганной и резкой. В современных играх этот способ тоже используется для объектов вдалеке - для экономии числа вычислений в вершинном шейдере.
Однако у этой системы есть неоспоримый плюс — нулевая нагрузка на процессор, благодаря чему ее использовали в Quake 1 и 2, и иногда используют для некоторых особых случаев в современных играх.
❯ Заключение
Вот такими техниками пользовались разработчики игр в 90-х годах. Многие из них используются и по сей день — например лайтмаппинг, шедоумапы, морфинг и PVS никуда не делись, и все эти техники за последние 20 лет сильно прокачались. А вам интересно было узнать о том, как работали графические фишки в играх прошлых лет? Стоит ли писать подобный материал для 2D-игр (там выйдет поменьше, но тоже есть о чем рассказать)? Пишите свое мнение в комментариях!
К слову можно считать эту статью предисловием к будущему материалу о разработке 3D-игры для ретро-компьютеров с нуля, без каких либо движков! В качестве тестовых машин, мне было бы интересно пощупать что‑то ещё из семейства Nvidia ION/Radeon Xpress Graphics/VIA Chrome9 HC/Trident Blade. Если у кого‑то есть всякие интересные тонкие клиенты или ноутбуки на прикольном железе, или что‑то AMD'шное времен 939/462 — пишите в ЛС, обязательно сделаю контент!
Олды блога могут вспомнить мою демку про самолетики. Возможно скоро будет статья про куда более крутую игру для ретро компьютеров и возможно даже PSP и PS2!
Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram‑канал «Клуб фанатов балдежа„, куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.“»
А если вы хотите что‑нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram, Max или ВК. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро‑компьютерами и ноутбуками. Кто знает, может героем следующейподобной статьи окажется ноутбук из 90-х?:‑)
Особенно сильно я люблю ковыряться в ноутбуках из начала 90-х. Источник
После обзоров устройства не продаются, а остаются в моей коллекции. Когда‑нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности?:)
Кстати, у меня есть GameBoy Advance SP, под который я очень хочу написать игру. Однако мой экземпляр был залит водой и кофе. Может у кого‑то есть донор с дохлой платой, откуда я смог бы взять контроллер питания? У меня AGS-101.
...которая работает на первых Android-смартфонах в мире, компьютерах из 90-х и даже Mac'ах! Часть 2.
Иногда у меня лежит душа просто взять и написать какую-нибудь небольшую игрушку с нуля, без использования готовых движков. В процессе разработки я ставлю перед собой интересные задачки: игра должна весить как можно меньше, работать на как можно большем числе платформ и использовать нетипичный для меня архитектурный паттерн. Недавно я начал писать ремейк классических «танчиков» и в рамках серии статей готов рассказать о всех деталях разработки трёхмерной игры с нуля в 2025 году. Если вам интересно узнать, как работают небольшие 3D-демки «под капотом» от написания фреймворка до разработки геймплея — жду вас под катом!
❯ Предисловие
Ещё в начале этого года, мне взбрело в голову проверить насколько концепция «Write once, run anywhere» правдива. Все мы знаем, что Java достаточно обширно используется в Enterprise-секторе по типу банков, Android-гаджетах в качестве языка, на котором написано около 80% системы и даже в смарт-карточках, куда входят привычные нам SIM и банковские карты.
Изначально я хотел написать игру, которая работала бы не только на самых первых Android-смартфонах в мире, но ещё и на ретро-кнопочных телефонах, и при всём этом была 3D. В течении недели, я успел написать некоторые наработки для трёхмерной гоночки с примитивной физикой на основе «линий»:

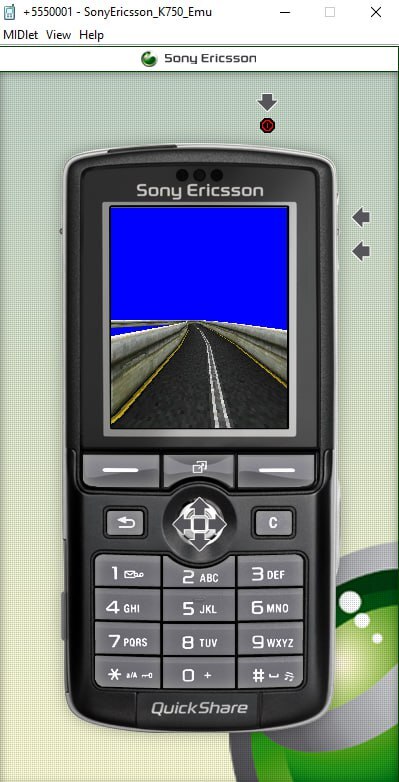

В игре был мультиреднер для M3G и MascotCapsule... не хуже игр Fishlabs :))
Но затем я понял, что лишаюсь очень многих фич языка. Дело в том, что игры для Java-телефонов писались не столько на самой «джаве», сколько на её своеобразном диалекте. В мире C/C++ такой подход принято называть «C с классами», но в случае Java - подход заключался в написании большей части логики в одном-двух классах для улучшения производительности игры. Наследование, полиморфизм и абстракции на кнопочных телефонах использовать не рекомендуется. Кроме того, версия JDK в кнопочных телефонах была на уровне 1.3 — а значит, никаких дженериков и иных полезных фишек Java.

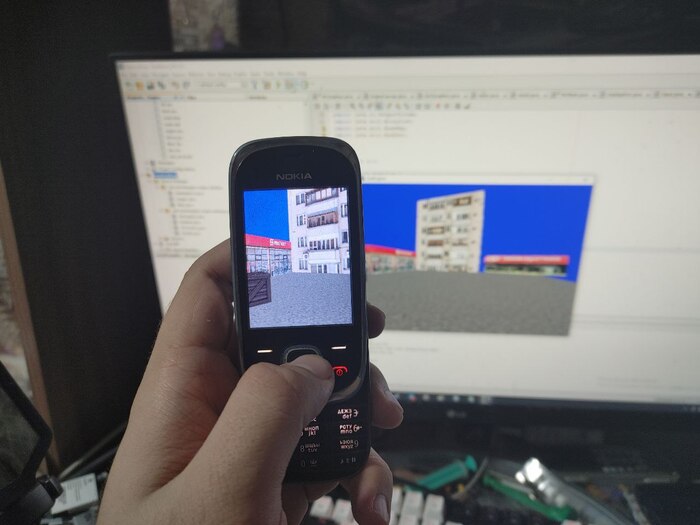

Про разработку игр для кнопочных телефонов я писал отдельную статью. Дабы не отвлекать вас от прочтения этой, ссылку оставлю в закрепленном комментарии :)

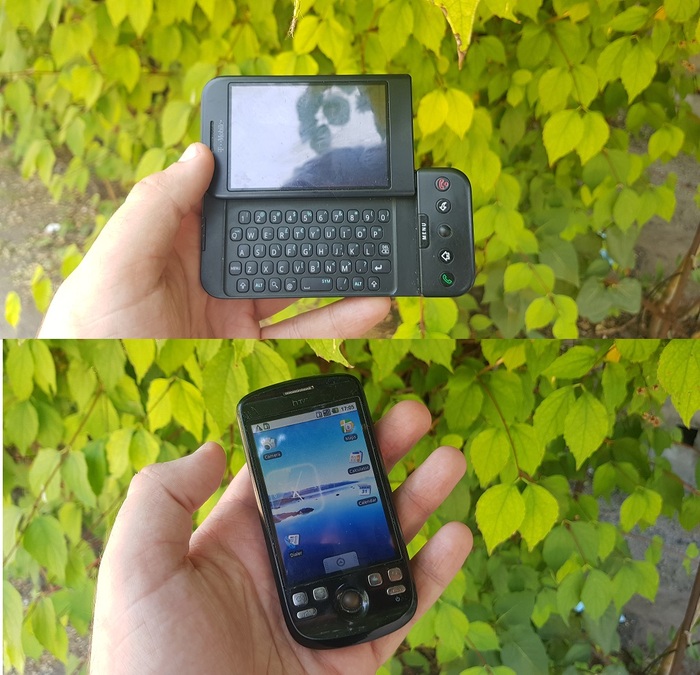

По итогу я решил сфокусироваться на относительно свежем HTC Dream — первом серийном Android-смартфоне в мире, который вышел в далёком 2008 году с Android 1.0 на борту. В нём используется уже не JVM, а своя виртуальная машина Dalvik с собственным байткодом и версией JDK — 1.5, да и процессор здесь значительно помощнее, а следовательно и куда больше возможностей для разработки!
Поскольку игру я разрабатываю и отлаживаю на ПК, у меня также есть отдельный билд и для ретро-компьютеров с GPU из 90-х и нулевых. И в рамках статьи, мы, конечно же, сделаем с вами практические тесты!
❯ Рендер
В первой части мы с вами закончили на том, что написали основу для игры — фреймворк, который включает в себя рендерер, менеджер ресурсов на слабых ссылках, некое подобие графа сцены с компонентной системой и загрузчик уровней. Но этого всё ещё мало для 3D-игры и, что самое важное, все эти модули ещё не оптимизированы.
Например, если грузить уровень «в лоб» и на каждый кубик выделять по отдельному игровому объекту, который «рисует сам себя отдельно» — мы быстро столкнемся с тем, что количество вызовов отрисовки (DIP'ов) превысит все разумные нормы. Для уровня в 16x16 блоков это уже целых 256 DIP'ов - а вкупе с другими танчиками и UI - не менее 260-270.
Самая базовая оптимизация в таком случае — это отсечение по пирамиде видимости (Frustum culling). Концепция простая: для отрисовки всего, что мы видим с вами на экране используется три матрицы размерности 4x4: мировая (позиция и поворот объекта в мире), вида (камера, позиция из «глаз») и проекции. При перемножении, они образуют так называемую WorldViewProjection-матрицу и если каждую вершину модели умножить на эту матрицу — то мы получаем её позицию в Clip-Space (или NDC) пространстве. Далее растеризатор берёт каждые три трансформированные вершины в качестве углов треугольника и отрисовывает их в рендертаргет - в нашем случае, это экран. Именно за счёт перспективной матрицы проекции и Z-буфера, мы с вами и получаем тот самый эффект трёхмерного пространства.

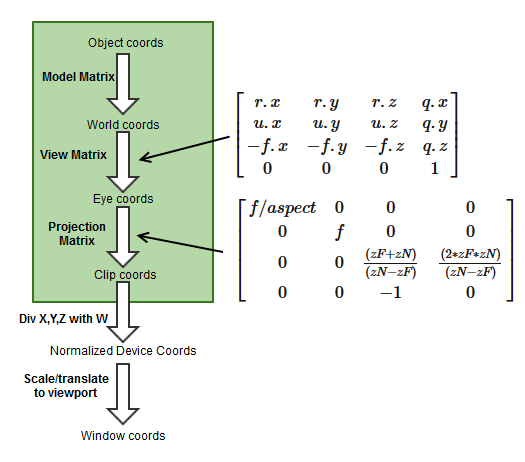

Если взять произведение матрицы вида с матрицей проекции и разбить её на плоскости, соответствующие каждой стороне мира (вверх, вниз, влево, вправо, вперёд, назад) — то путём выполнения простейшей проверки можно понять — находится ли точка мирового пространства в текущей позиции камеры:
Далее проверить попадает ли наш кубик или танчик в кадр — дело техники. Есть два подхода: подсчитать Bounding-sphere для модели (радиус относительно самой нижней и самой верхней вершины), или Bounding-box. В самом простом случае, можно обойтись проверкой самой нижней и самой верхней точки Bounding-box'а, однако в некоторых случаях такой алгоритм может давать сбой — например если уткнутся в «стенку» носом в игре:
publicboolean isMeshRendererInFrustum(MeshRenderer renderer) { float x = renderer.Parent.Position.X; float y = renderer.Parent.Position.Y; float z = renderer.Parent.Position.Z; Vector min = renderer.Mesh.BoundingMin; Vector max = renderer.Mesh.BoundingMax;

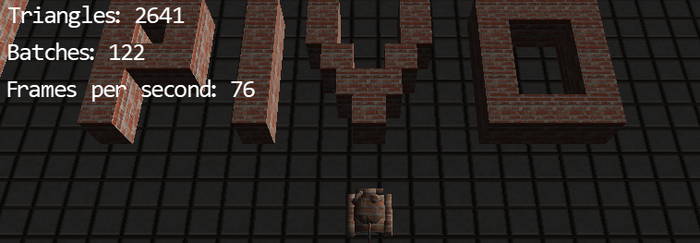

Конкретно в нашем случае, такая оптимизация помогает сэкономить около 100 DIP'ов и даёт неплохой прирост FPS. На Galaxy S3 с Mali 400MP4 мы получаем стабильные 60FPS, в то время как на Xperia Play — около 30... Что-ж, этого всё равно мало, тем более для смартфона, в котором GPU — кровный брат Xenos в Xbox 360...
Нарисовать 256 кубиков для GPU, даже мобильного — не проблема, особенно если они не бьют по филлрейту. Однако на классических мобильных GPU был строгий бюджет на число DIP'ов — в идеале не более 100, иначе FPS заметно просаживается даже на примитивной геометрии. Поэтому для оптимизации можно использовать технику батчинга: объединяем все кубики с одним материалом в сцене в одну большую модель и рисуем за один вызов DIPUP:
После этого, FPS поднимается до очень приятных значений - целых 45! Однако есть и обратная сторона: эта техника очень сильно бьёт не только по памяти, но и в случае динамического батчинга (танки ведь уничтожают кубики) - по процессору. Однако можно и далее оптимизировать этот алгоритм путём разбиения батчей на сетку, чтобы отсекать невидимые группы "кубиков" :)
Следующая тема — это материалы для поверхностей, описывающие внешний вид модели на экране. В первой статье я написал базовую систему материалов, которая оборачивала в себе набор рендерстейтов и парочку текстур: Diffuse и Detail. Но мало кто помнит, что ещё до шейдеров, в FFP был довольно мощный инструмент, именуемый комбайнерами. По сути, комбайнеры — это возможность задействования сразу нескольких текстурных юнитов для смешивания двух и более текстур за один вызов отрисовки.

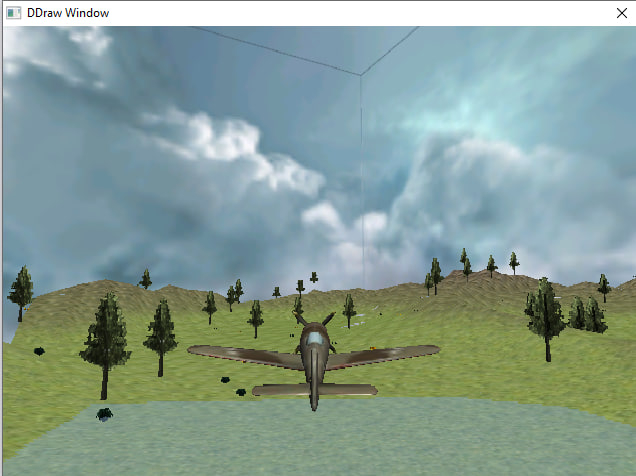

Пример использования комбайнеров — плавное смешивание двух текстур на ландшафте с использованием маски. Эдакая вариация техники Splat mapping
Поэтому я решил написать загрузчик для материалов, описанных в простом текстовом формате по типу ini-файлов. В секции Texture описываются используемые текстуры, которые затем подгружаются из пула ресурсов, в RenderStates — напрямую указаны поля в классе Material, а в Combiners — очень-очень примитивная вариация на тему шейдеров!
Изначально я хотел сделать чтобы материалы описывали эдакий набор инструкций как «шейдеры» в Quake 3. Однако учитывая отсутствие лямбд в Java 1.5, реализация на интерфейсах (и тем более на рефлексии) не впечатлила своей производительностью и я решил сделать «программируемыми» только сами комбайнеры. Суть простая: отдельные псевдо-шейдеры реализуют интерфейс FixedFunctionShader и в теле метода onApply применяют необходимые операции над комбайнерами. При этом строго запрещается менять стейт самого графического API кроме биндинга текстур:
Затем при вызове отрисовки модели, рендерер выполняет «инструкции» для таких комбайнеров по одному и если нужно — откатывается до простой «однотекстурной» версии (драйвер GLES на Mali-400 и VideoCore IV не поддерживает комбайнеры, несмотря на то, что спецификация требует их поддержки). Получается довольно шустро:
if(GPUClass.QualityLevel >= com.monobogdan.engine.GPUClass.QUALITY_LEVEL_NORMAL) { for (int i = 0; i < Material.COMBINER_STAGE_COUNT; i++) { // Reset combiner state glActiveTexture(GL_TEXTURE0 + i); glDisable(GL_TEXTURE_2D); }
for (int i = 0; i < material.Shaders.length; i++) { Material.ShaderInstance instance = material.Shaders[i];
glActiveTexture(GL_TEXTURE0 + i); glTexEnvi(GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_COMBINE); glEnable(GL_TEXTURE_2D); instance.Shader.onApply(material, i, instance.Params); } } else { // Single texture fallback for very slow GPU's glActiveTexture(GL_TEXTURE0); setState(GL_TEXTURE_2D, material.Textures[0] != null); material.Textures[0].bind(); }

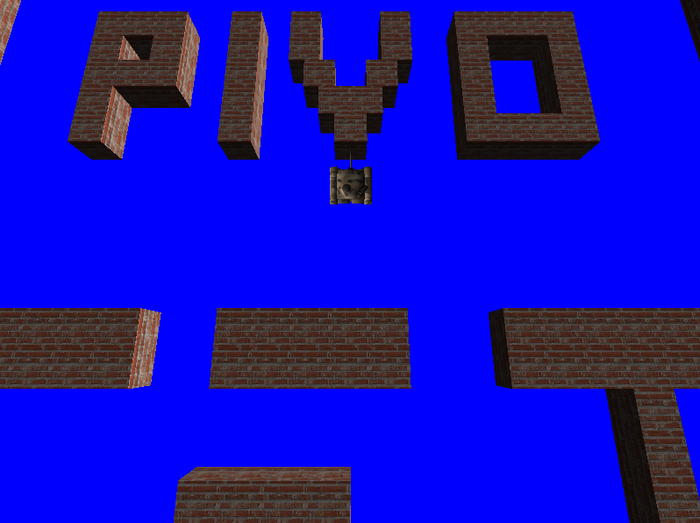

Наполовину кирпичный танк — видели ли вы когда-нибудь такой камуфляж? :)

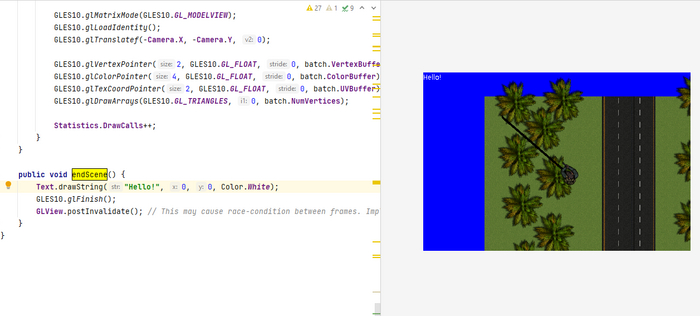

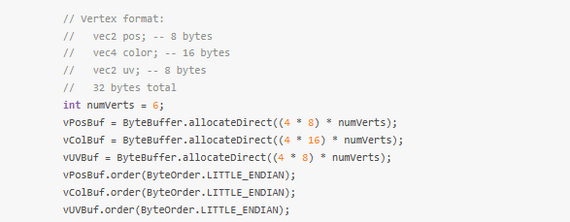

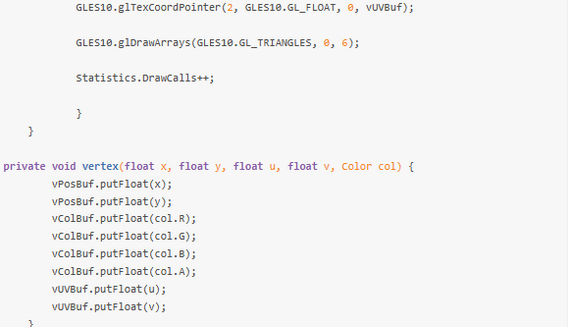

Следующая тема — рендеринг текста. В более ранних статьях я обычно не парился над демками и просто рисовал текст нативными средствами системы в текстуру, а затем рисовал полноэкранный квад. Такая методика работает шустро на смартфонах, но очень тормозная на ПК и более того, такая текстура занимает слишком много VRAM! Однако чаще всего я использую так называемые битмапные шрифты, которые состоят из атласа — текстуры с «запеченными» буквами и информации о том, где какой символ в ней находится. Для генерации таких шрифтов я использую утилиту BMFont, а сам код рендеринга получается очень простым:
publicvoid drawString(BitmapFont font, Vector color, float x, float y, String str) { if(font == null) thrownew NullPointerException("font was null");
if(str == null) return;
int sz = font.Size / 2;
for(int i = 0; i < str.length(); i++) { char chr = str.charAt(i);
В целом, далее особо оптимизировать и нечего для рендерера. Инстансинга в FFP нет, шейдеров — тоже, а рендер идентичный и на Android, и на ПК. Поэтому имеем что имеем!
❯ Аллокации

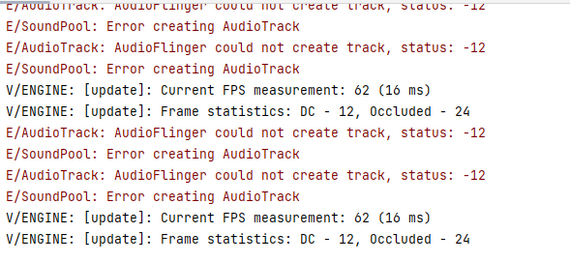

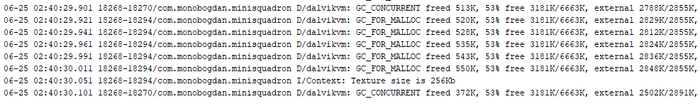

Однако когда я начал отлаживать игру на смартфонах, я заметил резкие просадки кадров и абсолютно нестабильный FPS. При этом характер лагов был константный: раз в 2-3 секунды просадка в 20 кадров. Заглянув в logcat, я обнаружил что Dalvik постоянно вызывает GC (сборщик мусора) и блокирует все потоки на невероятные 16мс — даже для простейших объектов в «куче»! В зависимости от устройства, Dalvik выделяет от 8 до 32Мб памяти для каждого приложения - что очень немного!
В первой статье я рассказывал о том, что большинство объектов у меня мутабельные и предполагают аллокацию не в update/draw, а в конструкторе компонента. Это касается векторов, матриц и иных примитивных классов для различных расчетов — ведь в отличии от .NET, в Java нет Value-типов, которые можно выделить на стеке, кроме примитивов. Например, если в C# написать такой код для сложения двух векторов:
struct Vector3 { publicfloat X, Y, Z;
public Vector3(float x, float y, float z) { X = x; Y = y; Z = z; }
publicstatic Vector3 operator +(Vector3 a, Vector3 b) { returnnew Vector3(a.X + b.X, a.Y + b.y, a.Z + b.z); } }
...
Transform.Position += Velocity;
То из-за того, что Vector3 — простая структура без ссылок на управляемые объекты, которая не требует контроля от GC, рантайм .NET выделит её на стеке, а не в куче и автоматически удалит при выходе из скоупа метода, где она использовалась. Если попытаться сделать такое в Java:
public static Vector3 add(Vector3 a, Vector3 b) { returnnew Vector3(a.X + b.X, a.Y + b.y, a.Z + b.z); }
То мы получим аллокацию для каждого объекта, вызывающий этот участок кода на каждый кадр. И когда придёт время вызывать GC — он обязательно тормознет игру и вызовет огромные фризы, прямо как в Minecraft на ПК. Главный нюанс здесь в том, что Dalvik оптимизирован под минимальное потребление памяти и поэтому начинает слишком часто вызывать GC, тормозя работу игры. В смартфонах с большим объёмом ОЗУ (хотя-бы 1Гб) таких проблем уже нет.
Но как я уже и сказал выше — мои игровые объекты и компоненты написаны так, чтобы не нагружать ни GC, ни кучу, но сборщик мусора всё равно продолжает тормозить игру, а значит нужно максимально экономить аллокации. Начав профайлить код, я обнаружил что огромное число аллокаций приходится на... итераторы! Да-да, та же самая проблема, что и в примере с векторами: даже несмотря на крошечный вес в памяти, итерации в каждом кадре засоряют хип и по итогу вызывают GC. Решение: перевести все индексированные списки на классический for:
for(int i = 0; i < GameObjects.size(); i++) { GameObjects.get(i).onUpdate(); }
// Second pass for late updates for(int i = 0; i < GameObjects.size(); i++) GameObjects.get(i).onLateUpdate();
И после этого, частота вызова GC наконец-то стабилизировалась!
❯ Ввод
Отдельный вопрос — это грамотная обработка ввода. Хочется чтобы наша игра поддерживала не только клавиатуру, но и геймпады, а на смартфонах — ещё и виртуальные джойстики. Чтобы не размазывать подсистему ввода в игре на 150 источников как в Unity, есть смысл её абстрагировать на некий виртуальный геймпад с необходимыми для игры кнопками: в нашем случае это стрелки и кнопка стрельбы.
Затем необходимо замаппить физические кнопки на наш виртуальный геймпад. Для этого, на смартфонах я сделал таблицу с маппингом, которая подходит для большинства игровых гаджетов: Xperia Play, игровых консолей на Android'е из 2012-го и даже смартфонов с аппаратными QWERTY-клавиатурами. И если захочется добавить возможность переназначения кнопок — это тоже не станет проблемой!

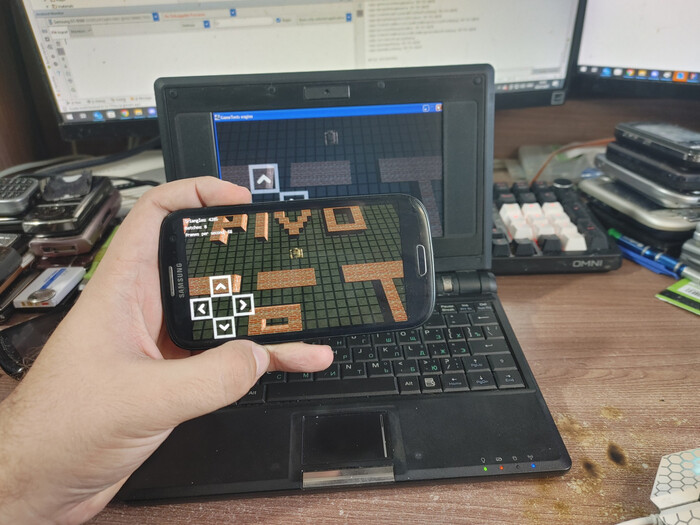

По итогу, у нас есть унифицированное управление на ПК и смартфонах, покататься в нашей демке можно даже на легендарной Xperia Play!

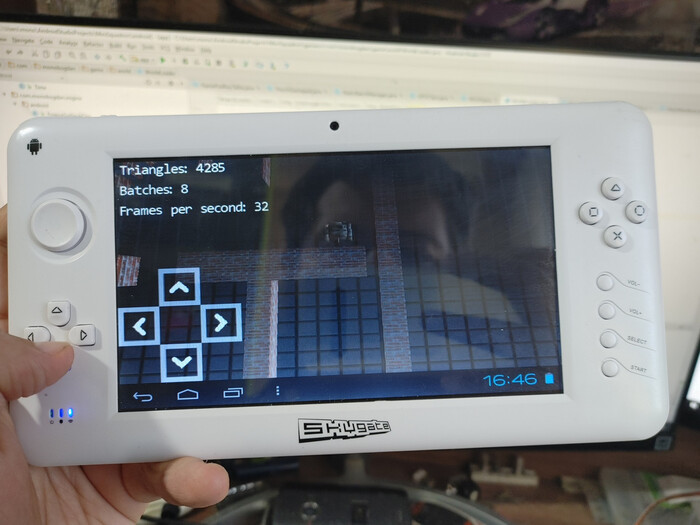

Для смартфонов без аппаратной клавиатуры, виртуальный геймпад пишется буквально за 5 минут. Главное — использовать относительные нормализованные координаты для адаптивности и учитывать Aspect Ratio устройства, который может быть разным:
Пришло время протестировать то, что мы успели с вами сделать за неделю. И сегодня в тестах участвует сразу несколько машинок: Asus eeePC 4G в роли «компьютера из 90-х», Sony Ericsson Xperia Play, iPhone 4S с нюансом и Samsung Galaxy Y Pro. Все гаджеты по своему хороши, имеют разные GPU и всех их объединяет статус легендарных.

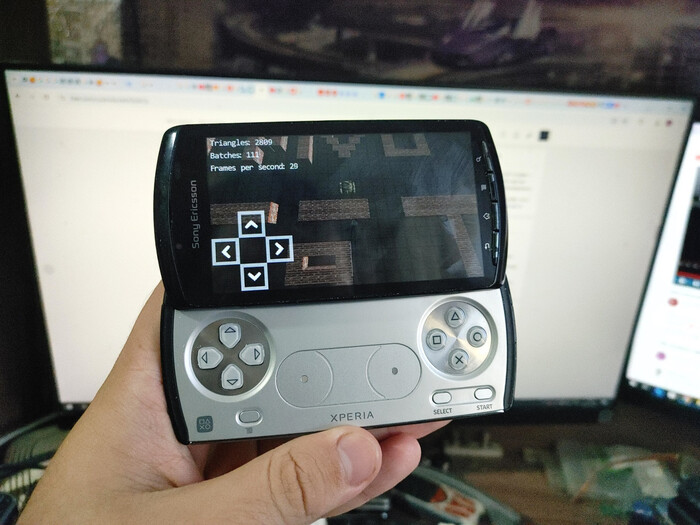

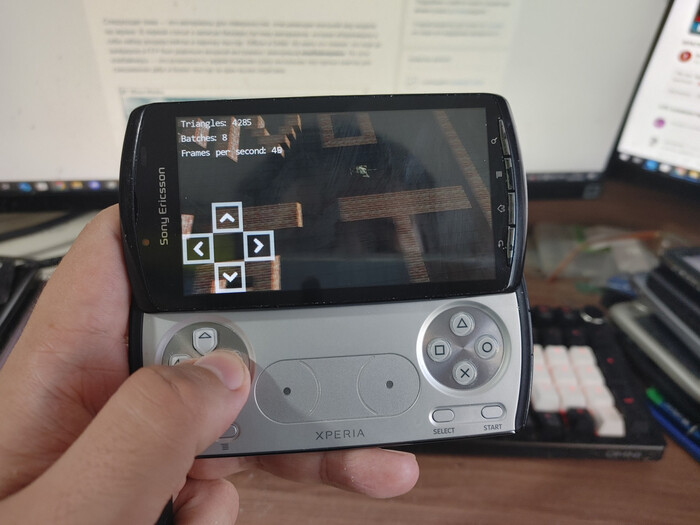

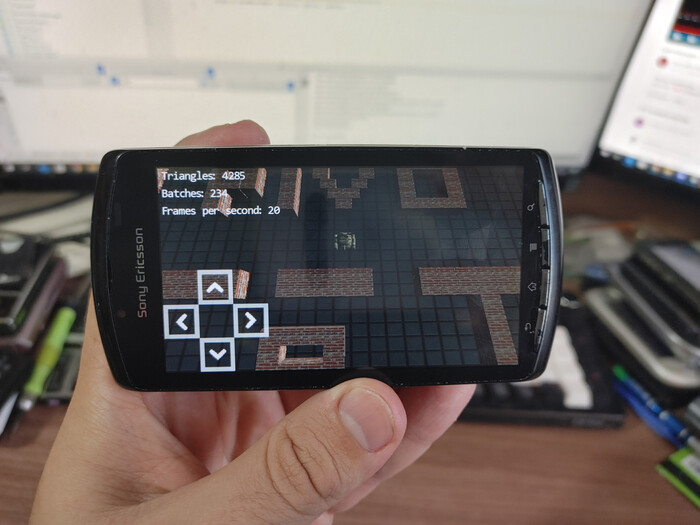

Начинаем с SE Xperia Play 2011 года выпуска, который изначально позиционировался как игровой смартфон. По сути, Xperia Play - чуточку переделанный Xperia Pro, где QWERTY-клавиатуру заменили на геймпад, при этом аппаратная платформа почти всех "сонериков" 2011 года идентичная: чипсет Qualcomm MSM8250 с ARMv7-совместимым ядром Scorpio на частоте 1ГГц и GPU Adreno 205 (ребрендинг ATI Imageon Z430, на архитектуре Xenos), 512Мб ОЗУ типа DDR1 и 512Мб флэш-памяти. С смартфонами в те годы была такая же ситуация, как и с компьютерами в начале нулевых: прогресс был слишком быстрым и уже в 2012 году, Xperia Play не тянул многие свежие игры из-за слабенького процессора и GPU! Но в нашем случае, он показывает себя неплохо и стабильно тянет рендеринг уровня и танчика в 40-45 FPS... В играх на Unity3D, Adreno 205 таким результатом похвастаться не мог.
Переходим к iPhone 4S, который, как я уже сказал, с некоторым нюансом: это китайская реплика на Android. При этом довольно интересен тот факт, что у копии очень крутая IPS-матрица почти такого же разрешения (800x480 против 960x640), как и на оригинальном айфоне. Работает "клон" на базе чипсета MediaTek MT6515 2012 года выпуска с одним ядром Cortex-A9, работающим на частоте 1ГГц и GPU PowerVR SGX531 Ultra. Также в смартфоне установлено 256Мб оперативной памяти и 256Мб постоянной - в общем, типичный бюджетник тех лет. GPU от PowerVR - главное достоинство этого смартфона в плане гейминга, наша демка спокойно выдаёт 50-60 стабильных FPS. Я считаю что это прекрасный результат.
ERTY-клавиатурой, но и очень диковинным (и родственным Raspberry Pi) процессором Broadcom BCM21553 с одним ARMv6-совместимым ядром на частоте 832МГц и крайне необычным GPU собственной разработки VideoCore IV. Дело в том, что GPU в чипсетах Broadcom выполняет роль системного монитора и по архитектуре заметно отличается от классических видеоускорителей. По сути, это DSP с очень крутым векторным сопроцессором из-за чего его отчасти можно назвать софтрендером. Однако ранние драйвера для этого GPU были очень сырыми из-за чего большинство игр выдавали артефакты или работали очень медленно. Наша игрушка - не исключение, всего лишь 20 FPS при 240x320...
Переходим к довольно необычной машинке: Asus eeePC 4G. Первые модели легендарной линейки нетбуков отличались очень низкой ценой, довольно слабым и прожорливым процессором Celeron M 353 на архитектуре Dothan (прямой поток Pentium III Tualatin) и частоте 900МГц, встроенной графикой Intel GMA900 с поддержкой пиксельных шейдеров 2.0 и довольно небольшим объёмом ОЗУ в 512Мб типа DDR2. Здесь я проводил тесты на JRE 1.7 - и получил почти 60 FPS... за вычетом того, что раз в 3-4 секунды я получаю микрофризы и нагрузку на процессор в 80%. Однако сама JRE здесь не причём: такая высокая нагрузка связана с тем, что у GPU нет аппаратного вершинного конвейера и поэтому вся трансформация геометрии происходит на процессоре. Такой вот нюанс:
❯ Заключение
Вот такая статья о разработке 3D-игры с нуля у нас с вами получилась. Прошлые статьи в этой рубрике я писал в стиле туториала, но в этой я решил рассмотреть конкретные кейсы и архитектурные решения. И может она не настолько простая и понятная, как статья про разработку «самолетиков» или Top-Down стрелялки по зомби, думаю своего читателя она точно нашла! Если вам интересно, с кодом можно ознакомиться на моём Github.
А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.
Что думаете о таком формате статей?
Очень важно! Разыскиваются девайсы для будущих статей!
Друзья! Для подготовки статей с разработкой самопальных игрушек под необычные устройства, объявляется розыск телефонов и консолей! В 2000-х годах, китайцы часто делали дешевые телефоны с игровым уклоном — обычно у них было подобие геймпада (джойстика) или хотя бы две кнопки с верхней части устройства, выполняющие функцию A/B, а также предустановлены эмуляторы NES/Sega. Фишка в том, что на таких телефонах можно выполнять нативный код и портировать на них новые эмуляторы, чем я и хочу заняться и написать об этом подробную статью и записать видео! Если у вас есть телефон подобного формата и вы готовы его задонатить или продать, пожалуйста напишите мне в Telegram (@monobogdan) или в комментарии. Также интересуют смартфоны-консоли на Android (на рынке РФ точно была Func Much-01), там будет контент чуточку другого формата :)
А также я ищу старые (2010-2014) подделки на брендовые смартфоны Samsung, Apple и т. п. Они зачастую работают на весьма интересных чипсетах и поддаются хорошему моддингу, парочку статей уже вышло, но у меня ещё есть идеи по их моддингу! Также может у кого-то остались самые первые смартфоны Xiaomi (серии Mi), Meizu (ещё на Exynos) или телефоны Motorola на Linux (например, EM30, RAZR V8, ROKR Z6, ROKR E2, ROKR E5, ZINE ZN5 и т. п., о них я хотел бы подготовить специальную статью и видео т. к. на самом деле они работали на очень мощных для своих лет процессорах, поддавались серьезному моддингу и были способны запустить даже Quake!). Всем большое спасибо за донаты!
Дисклеймер: игра была написана как простенькая, но познавательная демка именно для PowerVR MBX и именно для Axim X51v. Именно поэтому здесь нет нормального Update-таймера, расчёта дельты времени, а игра прибита к константным временным отрезкам и величинам скорости!
Итак, как же игры подобного планы работают «под капотом»? По факту, обычно мы с вами никуда не едем: фоновые модели ландшафта и дороги просто скроллятся и телепортируются друг за другом, когда одна из частей уходят за экран, что создаёт эффект бесконечной дороги. И эта техника используется во многих играх! Что же касается машинок, от которых мы должны лавировать, то это не мы едем на них, это они едут на нас! По итогу создаётся эффект будто мы с вами куда-то едем и уворачиваемся от машинок, хотя на деле это не так!

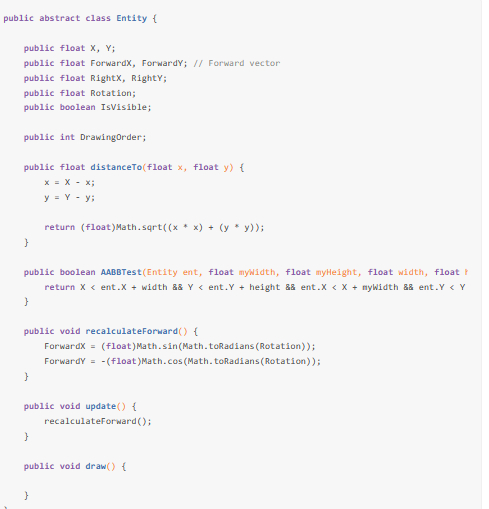

Начинаем с реализации базовой вещи в архитектуре любой современной игры, а именно системы игровых объектов. В нашей игре нет необходимости в реализации сложного графа сцены с комплексной компонентной системой, или, например, ECS. Хватит классического линейного списка игровых объектов (который использовался, например, в Half-Life), по которому объект World проходится каждый кадр, вызывая необходимые функции для обновления состояния объекта и его отрисовки:
public abstractclass Entity { public Transform Transform;
foreach (Entity ent in entityRemovalList) Entities.Remove(ent);
entityRemovalList.Clear(); }
publicvoid Draw() { sky.Draw();
renderer.Draw();
foreach (Entity ent in Entities) ent.Draw(); }
Самым первым нашим объектом будет машинка игрока, которой можно будет управлять! Модельки я взял лоуполи со скетчфаба, вот ссылка на ВАЗ 21099 и VW Golf Mk2. Спасибо авторам моделей за их работу!
Наследуемся от Entity и реализуем абстрактные методы с логикой объекта. Здесь мы получаем состояние аппаратных кнопок влево и вправо, в зависимости от них вычисляем направление поворота машинки и, собственно, поворачиваем машинку путём сложения с координатой X вычисленного направления, помноженного на «скорость» поворота машинки. Для лучшего визуального эффекта, мы также плавно поворачиваем машинку эффектом а-ля EaseIn/EaseOut:

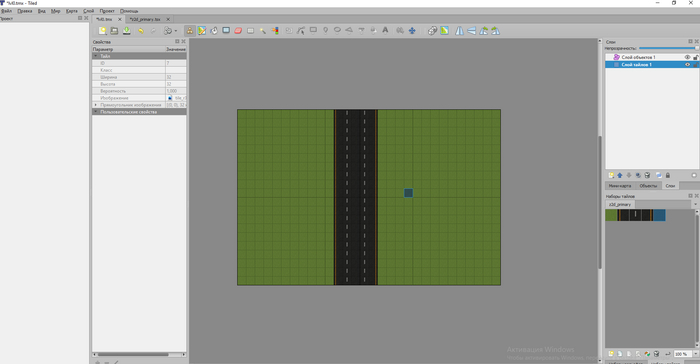

Теперь нам нужно, чтобы машинка где-то «ездила». Для этого мы моделируем в блендере примитивный кусок дороги с элементами ландшафта:
А затем реализуем примитивный рендерер фона, который будет скроллить два одинаковых seamless-куска уровня и как я уже говорил ранее, просто телепортировать их друг за другом, создавая эффект бесконечности.
public SectorRenderer() { road = Model.FromFile("road.mdl"); roadMaterial.Diffuse = Texture2D.FromFile("road.tex");
Артефакты на видео — следствие проблем с точностью float у MBX Lite в процессе клиппинга геометрии при ближней плоскости отсечения в 0.1f. Меняем на 1.0f и всё снова работает нормально :) Чуть изменяем проекцию, переместив камеру выше и наклонив на 45 градусов и игра уже похожа на Traffic Racer!
publicstaticvoid Preload() { PreloadedCars = new Model[1]; PreloadedMaterials = new Material[1];
LoadTrafficModel(0, "traffic1"); }
А сама их логика предельно проста. При спавне, машинка выбирает себе полосу, по которой будет ехать и рандомный множитель скорости, который вносит разнообразие в игру:
Переходим к обработке столкновений. Помним, что мы на этапе конвертации моделей посчитали Axis Aligned Bounding Box для каждой модели? В качестве алгоритма мы будем использовать классический AABB — или Rect vs rect:
public bool Intersects(BoundingBox box) { return (X < box.X + box.X2 && Y < box.Y + box.Y2 && Z < box.Z + box.Z2 && box.X < X + X2 && box.Y < Y + Y2 && box.Z < Z + Z2); }
Теперь для проверки столкновения между ними, нам надо посчитать абсолютный Bounding Box для каждого игрового объекта:
Затем итерируемся по списку всех игровых объектов в сцене, и если у нас есть машинка трафика, то проверяем на столкновение с машинкой игрока. Если столкнулись, то помечаем машинку игрока как разбитую и предлагаем игроку рестартнуть игру.
foreach (Entity ent in Game.Current.World.Entities) { if (ent is TrafficCar) { if (Player.Bounds.Intersects(((TrafficCar)ent).Bounds)) { // TODO: Damage logic Player.IsDestroyed = true; } } }

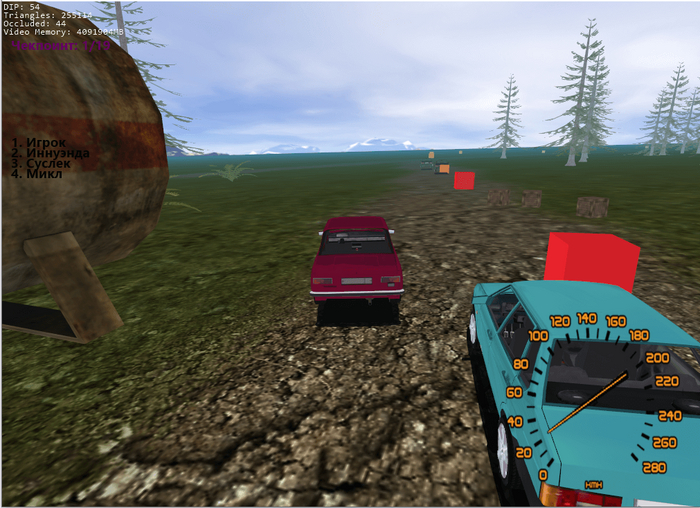

Уже что-то немного похожее на игру. Добавим конечное препятствие — необходимость рестарта при столкновении с другой машинкой и для демки пока-что хватит.
Правда, что на МКАДе каждый вечер такое? Я просто не с МСК :)
❯ Заключение
Вот такой у нас получился материал про PowerVR MBX! С выходом iPhone, этот GPU дал толчок для появления красивых мобильных игр с уровнем графики, близким к полноценным домашним консолям… жаль, что золотая эра интересных, самодостаточных и бездонатных мобильных игр и закончилась во времена iPhone 5 :(

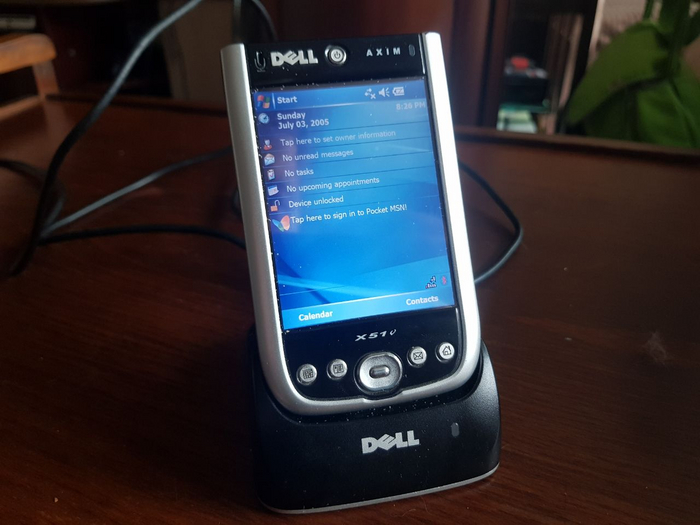

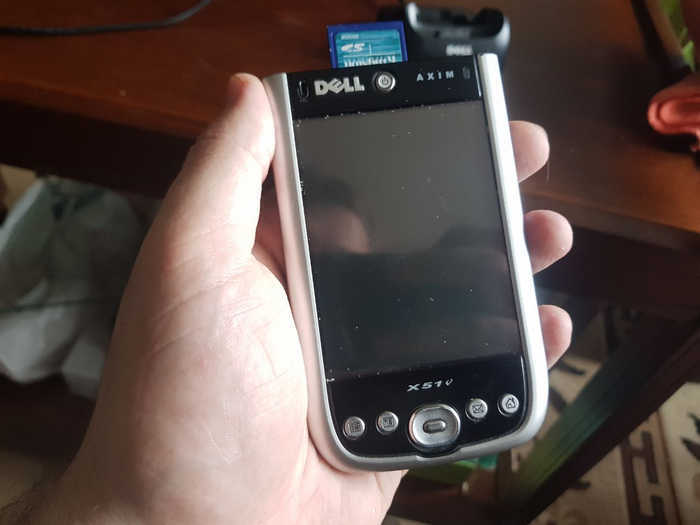

В остальном же, надеюсь материал был достаточно интересен и познавателен для всех моих читателей, даже тех, кто никогда не программировал игры! Был у вас Dell Axim X51v? Пишите в комментариях!
Исходный код демки и бинарники можно найти на моём гитхабе.
А ещё у меня есть своя телега, куда я публикую бэкстейдж статей и вовремя публикую ссылки на новый материал!
Понравился материал?
А ещё я собираю деньги на проект с уже настоящим, физическим ТАЗом и его электронным дооснащением бортовым компьютером "по самому дешману" своими руками! Уже собрано 50.000 рублей из планируемых 70.000 на машину, из них 45.000 моих личных сбережений и 5.000 рублей - помощь читателей, за что вам большое спасибо :)
