Опрессовка БЦ 4216

Привезли блок с газели (УМЗ 4216).

Нужно опрессовать.

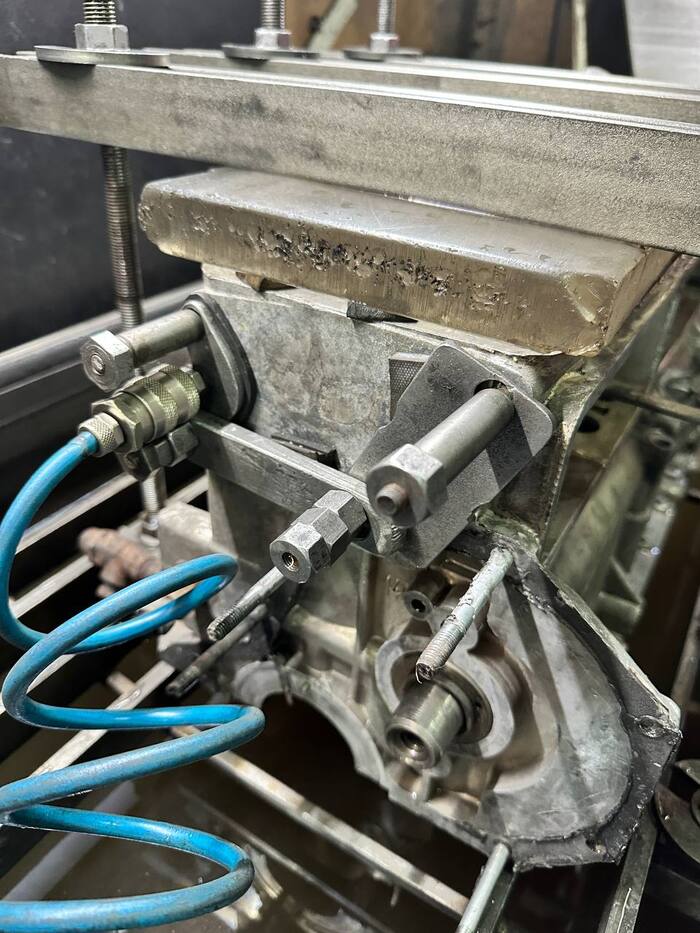

1, 2 фото. Установка.
Блок установлен на опрессовку и обвязан.
Закрываются все каналы охлаждения и подается давление.

Видео 3. Процесс.
Блок погружается в воду, нагретую до температуры ~70 градусов.
Подано давление 2-3 бара.
И на видео видим, что блок дует из под гильзы, очень сильно.

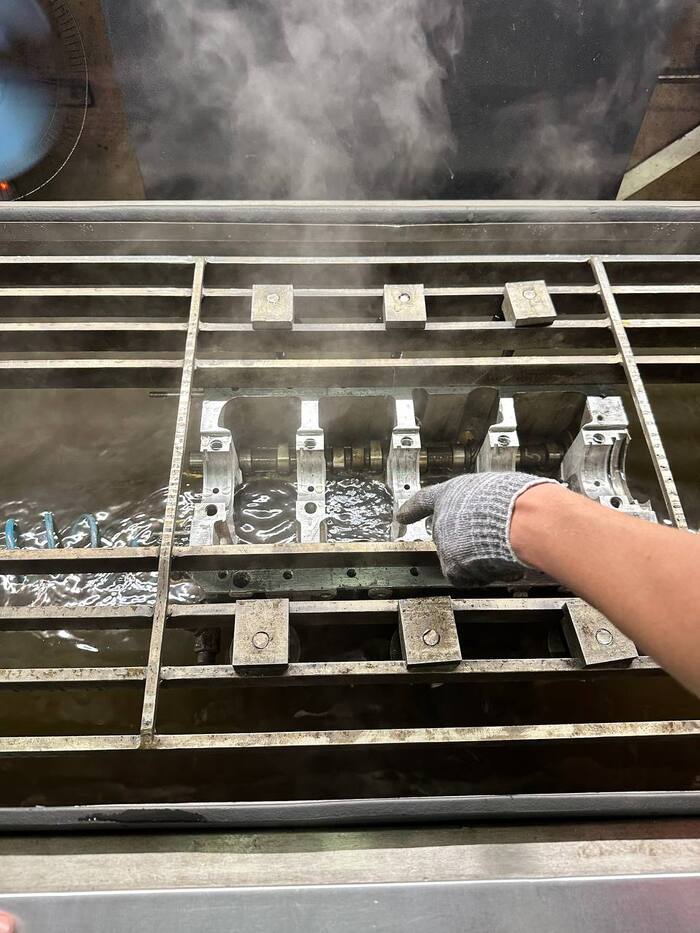

Фото 4, видео 5. Низ.
Переворачиваем блок вверх постелью и смотрим задует ли снизу.
Дует!

Блок труп!
Пытались уже отремонтировать такие блоки несколько раз, загильзовать, посадить гильзу на герметик, на клей. Чего только не перепробовали, но все ровно после этого он дует.

Если бы он дул только сверху, а снизу было бы все нормально, то клиент мог бы сказать ничего страшного, так как сверху обжимается прокладка и закрывает эти все места.

Итог: блок в помойку, нужно покупать новый.

Источник - https://t.me/+YYj_6EHqVZA0MDEy

#опрессовка #бц #умз

Восстановление резьбы (футорка)

Блок УМЗ 4216 (газель).

Нужно восстановить резьбу для шпильки ГБЦ.
Установка футорки.

Фото 1. Нарезка резьбы.
Сначала рассверлили ф15 сверлом.
После нарезаем резьбу 3/8.

Фото 2. Резьба готова.

Фото 3. Чертеж.
Заказываем футорку токарю, он точит ее по чертежу.

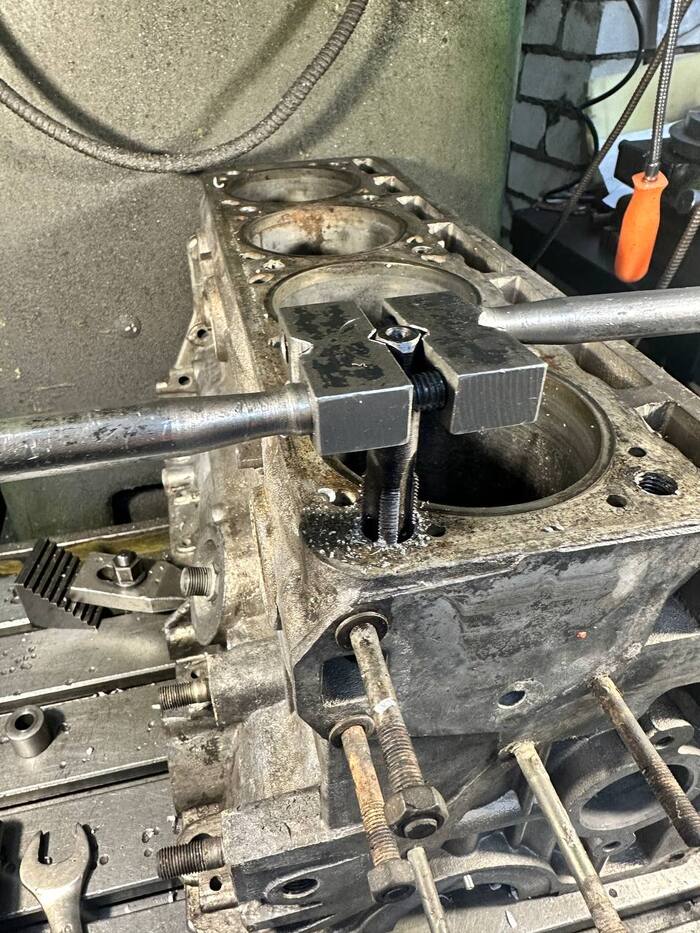

Фото 4. Оправка.
Зажимаем футорку в так называемую оправку (болт и гайка).
Обезжириваем резьбу в блоке и саму футорку, капаем фиксанта и закручиваем ее до упора.

Фото 5. На месте.
Футорка закручена до конца.

Фото 6. Итог.
Футорка на месте, осталось только отшлифовать плоскость и готово.

Резьба получается новая и более надежная, так как изначально резьба в алюминии, а теперь стоит футорка металическая, будет жить дольше и не будет так сильно закисать как в алюминии.
