Та самая «Белка»: Морозов о своём видении перспективного танка
«Объект 490», «Объект 490Б» или «Белка» – как только не называют концепт танка Е. А. Морозова, уже давно ставший предметом споров и разного рода инсинуаций. Одни говорят, что машина полностью выдумана, а другие – что танк был выполнен чуть ли не в металле.
На самом же деле истина посередине: ни одного полноценного экземпляра данного танка не было, но умершие на стадии аванпроекта наработки действительно существовали. Более того, в журнале «Вестник бронетанковой техники» за 1991 год вышла очень объёмная статья Морозова о его видении перспективного танка. Разумеется, задумка практически нежизнеспособна, но ознакомиться с мыслями конструктора стоит, поэтому мы и публикуем её здесь, снабдив некоторыми иллюстрациями.
Возможный вариант нетрадиционной компоновочной схемы танка
Анализируются преимущества и недостатки традиционной классической компоновочной схемы танка. Предлагается возможный вариант нетрадиционной компоновочной схемы танка, обеспечивающий повышение его живучести, по сравнению с классической.
В настоящее время армия практически любого развитого государства мира имеет на вооружении танки. Несмотря на существенный рост эффективности противотанковых средств поражения, они остаются одним из основных видов вооружения Сухопутных войск. Объясняется это уникальным сочетанием в единой машине мощного вооружения, надежной защиты и высокой подвижности.
Можно утверждать, что на уровень боевых и эксплуатационных качеств оказывают большое влияние не только его тактико-техническая характеристика, но и принцип построения общей компоновки машины.
Почти четверть века, начиная с появления первых танков войсках (1916 г.) и до конца 30-х годов шел практический поиск облика этого нового вида вооружения. В этот период появились танки разного класса по массе – легкие, средине и тяжелые с различными конструкциями и компоновочными схемами, с экипажем от двух до 12 человек, на колесном, гусеничном и комбинированном ходу. Имевшие на вооружении от одной до пяти пушек сравнительно небольшого калибра.
Характерной особенностью этого исполнения танков являлось относительно слабое противопульное бронирование, поскольку именно от нарастающего количества скорострельного стрелкового оружия броня и должна была защищать экипаж.
В конце 1930 годов на вооружение Красной Армии был принят танк Т-34, который, как показал опыт Второй мировой войны, воплотил в себе не только оптимальный уровень тактико-технических характеристик и высокую технологичность конструкции, но и определил рациональную компоновочную схему того времени. Она была по достоинству оценена и воспринята в качестве образца для подражания разработчиками танков, как в СССР, так и за рубежом, и многократно тиражирована в различных конструкциях танков периода Второй мировой войны, а также в послевоенные годы.
К отличительным особенностям компоновочной схемы танка Т-34 можно отнести следующее:
1) броневой корпус с большими углами лобовых листов и дифференцированным уровнем защиты по азимуту;
2) вращающаяся на 360° башня с пушкой и боевым расчетом (командир танка, наводчик и заряжающий);
3) моторно-трансмиссионное отделение (МТО) с дизельным двигателем, расположенное в кормовой части корпуса;
4) отделение управления с водителем в носовой части корпуса.
Такая компоновочная схема давала целый ряд преимуществ этому танку, ставшему самым массовым образцом бронетанковой техники 40-х гг. Анализируя указанную компоновку, можно отметить следующие присущие ей качества:
– Размещение основного вооружения (пушки) и его боевого расчета в верхней части машины обеспечивает хороший обзор поля боя и эффективное использование огневой мощи танка на больших дистанциях.
– Размещение водителя в носовой части корпуса позволяет ему в секторе 90…120° иметь хороший обзор маршрута движения на малых средних дистанциях, не ограничивающий высоких средних скоростей в бою и на марше.
– Заднее расположение силовой установки в комплексе с системами двигателя, топливом и трансмиссией и ведущими колесами обеспечивает при минимальных трассах коммуникаций компактность систем МТО, а экранирование его передней частью корпуса и башней от поражающего воздействия огневых средств противника поддерживает высокую живучесть силовой установки, как следствие, сохраняет подвижность танка в бою.
– Отказ oт колесно-гусеничного хода, которым были оснащены довоенные быстроходные танки, и оснащение их ходовой частью с чисто гусеничным движителем дали возможность конструктивно простыми и надежными средствами обеспечить высокую проходимость по пересеченной местности, приемлемую поворотливость и достаточную плавность хода при движении по неровностям.
Выработанная в процессе создания танка Т-34 компоновочная схема была настолько удачна, что с 1940 года стала традиционной для мирового танкостроения. Богатый опыт Второй мировой войны подтвердил ее жизненность и перспективность. Именно этим можно объяснить отсутствие серьезных попыток что-либо изменить, в результате чего за последующие 50 лет компоновочная схема подавляющего большинства советских и зарубежных танков не претерпела принципиальных изменений, несмотря на то, что уровень тактико-технических характеристик танка за эти годы непрерывно повышался.

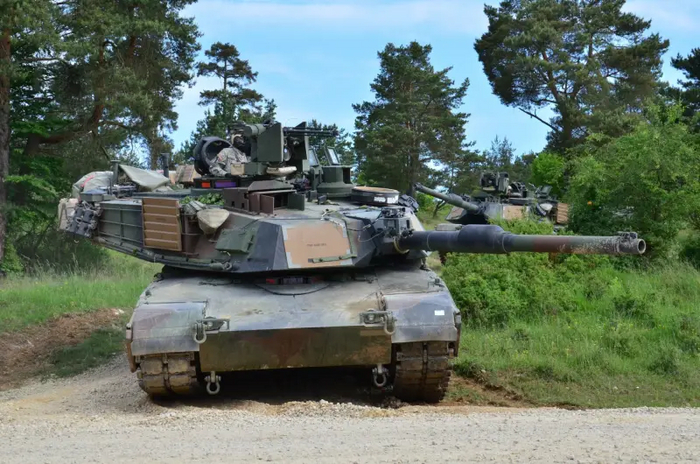

Танк M1 Abrams – один из представителей танков с классической компоновкой
Так, калибр пушки возрос в 1,5 раза, мощность двигателя – в 2–3 раза, уровень броневой защиты – в 5–8 раз. Появился автомат заряжания основного вооружения, численность экипажа уменьшилась до трех человек. Тем не менее указанная выше компоновочная схема сохранилась и по сегодняшний день, получив в кругу специалистов наименование «классической».
Те редкие отклонения от установившихся традиций, представленные шведским безбашенным танком Strv 103B с пушкой, жестко закрепленной в корпусе, и израильским танком «Меркава» Мк. 2, Мк. 3 с передним расположением МТО, скорее подтверждают, чем опровергают общие тенденции в мировом танкостроении.
Вместе с тем нельзя не отметить, что постоянный рост боевых свойств танка, естественный в условиях технического прогресса, и соперничество основных стран-разработчиков танков наталкиваются на ряд технических трудностей компоновочного плана, которые постепенно перерастают в противоречия и неразрешимые проблемы. Так, повышение защищенности танка влечет за собой увеличение массы танка, негативно влияющего на целый ряд важных качеств и прежде всего на подвижность. Например, масса танка Т-34 выпуска 1940 года составляла 26 т, а танка Т-80У с двигателем 6ТД выпуска 1990 года достигла 46,1 т.
Получившая развитие в 80-е годы динамическая защита и оснащение ею серийно выпускаемых танков несколько сдерживает рост массы танка. Тем не менее и сегодня снижение массы остается наиболее злободневным и проблемным вопросом как для отечественного танкостроения, так и для зарубежного.
Постоянное стремление к росту удельной мощности танка, необходимой для обеспечения превосходства танка по подвижности над соперником в условиях марша и боя, вынуждает создавать силовые установки высокой номинальной мощности, снижающие коэффициенты использования мощности на марше и ухудшающие топливную экономичность.
Повышение мощности силовой установки вызывается в первую очередь ростом массы танка и стремлением улучшить его разгонные характеристики. Следствием этого является увеличение объема возимого топлива, что неблагоприятно сказывается на балансе забронированного объема, тем более что с целью повышения живучести танка наблюдается тенденция к сокращению объема топлива, размещаемого снаружи машины.
Целый ряд осложнений вызывает и интенсивный рост калибра основного вооружения. Увеличение калибра и, следовательно, длины ствола приводит к росту габаритов казенной части пушки и обметаемого ею бронированного объема при вертикальной прокачке пушки и горизонтальном вращении башни. Кроме того, рост габаритов боеприпасов усложняет их размещение в автомате заряжания и приводит к сокращению боекомплекта.
Эти и многие другие проблемные вопросы, возникающие перед разработчиками перспективных танков, по нашему мнению, смогут найти свое разрешение лишь в случае отхода от традиционных решений и прежде всего в отношении компоновочной схемы танка.

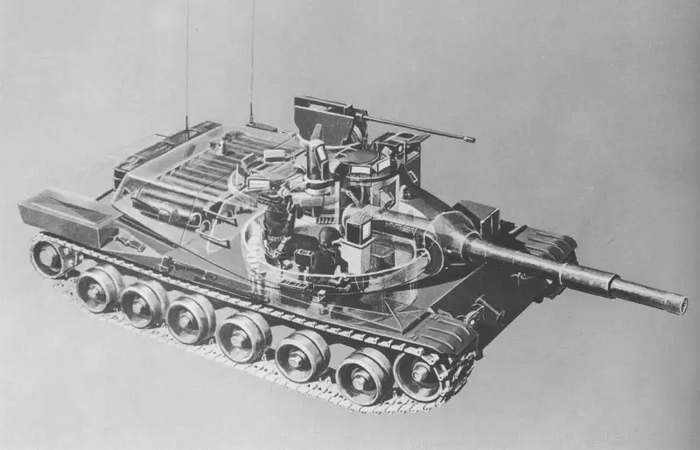

Танк MBT-70
В 70-х годах зарубежными специалистами проводились глубокие исследования новых компоновочных построений танка с принципиальными отличиями от классической схемы. В США была предпринята разработка танка МВТ-70, где весь экипаж в составе трех человек был расположен в башне. Капсула водителя имела соответствующее противовращение при повороте башни, за счет чего водитель всегда был сориентирован по направлению движения танка.
В ФРГ разрабатывался экспериментальный танк VTI безбашенной конструкции с двумя пушками в корпусе над гусеничными обводами. Пушки в вариантах 105 и 120 мм были стабилизированы в вертикальной плоскости, а в горизонтальной плоскости наведение осуществлялось поворотом машины. Предполагалось обеспечить повышение вероятности попадания первым выстрелом до 90 % вместо 75 % у башенного танка.
Публикуемые зарубежные сообщения о дальнейшем поиске перспективных компоновочных схем в основном ограничиваются разработками вынесенного и полувынесенного вооружения, что дает возможность уменьшения площади лобовой и бортовой проекции и ограничения роста массы танка.
В целом ревизия классической компоновки танка в настоящее время ведется весьма осторожно и ориентирована на далекую перспективу. Вместе с тем заметно повысить боевую эффективность танка без ломки уже многими десятилетиями установившихся канонов и традиций невозможно.
Следует назвать принципиальные проблемы общей компоновки танка, без решения которых трудно рассчитывать на выход из сложившейся тупиковой ситуации.
1. Численный состав экипажа должен быть доведен до минимума и размещен в едином компактном обитаемом отсеке. Это позволит сравнительно легко обеспечить надежную защиту только этого отсека от всего набора поражающих средств, включая химическое, бактериологическое и радиационное воздействие, создать необходимый комфорт в обитаемом отделении. Совместное размещение экипажа кардинально решает вопросы взаимопомощи и взаимозаменяемости, существенно упрощает вопросы внутренней связи и дублирования функций танкистов.
2. Весь боекомплект основного вооружения должен быть полностью механизирован и размещен в едином автомате заряжания с простой траекторией и кинематикой доставки выстрела в казенник пушки.
3. Весь запас забронированного топлива (кроме НЗ) должен быть сконцентрирован в единой емкости, разделенной несколькими перегородками на секции для исключения значительной его потери при пробитии брони.
4. Силовая установка танка должна иметь возможность работы в двух режимах:
а) максимальной мощности – при движении и тяжелых дорожных условиях и в бою;
б) в частичном режиме (~50 % Мmax – при движении по хорошим грунтовым дорогам и дорогам с твердым покрытием. Оба режима должны быть по экономичности равноценны, обеспечивая минимальный удельный расход топлива. Это наиболее радикальный путь повышения запаса хода танка при ограниченном объеме возимого топлива.
5. С целью повышения живучести ходовой части целесообразно заменить 2-обводную ходовую часть на 4-обводную с приводом на каждый обвод. Это даст возможность танку при разрыве одного из обводов (и даже двух на разных бортах) не утратить подвижность.
Реализация перечисленных принципиальных положений должна закладываться в компоновочную схему на ранних стадиях проектирования в комплексе с конструктивными решениями основных узлов и систем, с тем, чтобы отдельные системы танка, выполняя собственные функции, одновременно вносили вклад в достижение заданных ТТТ на машину в целом.
Так, например, замена торсионной подвески гидропневматической, помимо решения основной задачи – повышение средних скоростей за счет улучшения показателя плавности хода – дает возможность управлять клиренсом танка, что повышает его проходимость и живучесть в бою. Кроме того, управляемая гидропневматическая подвеска за счет изменения дифферента машины позволяет увеличить углы наведения пушки в вертикальной плоскости. Таким образом, введение лишь одной системы повышает показатели подвижности (прямой эффект), защищенности и огневой мощи танка (побочный эффект).
Выработка концептуальных положений перспективной компоновочной схемы является только первым этапом создания нового танка. Далее остается самое главное – объединение отдельных положений в единое целое, поиск оптимального компромисса при несовместимости некоторых исходных требований, решимость пожертвовать второстепенными показателями ради реализации важнейших.
Рассмотрим один из возможных нетрадиционных вариантов компоновки танка.
Основным принципом, реализованным в этом варианте, является условное расчленение всей машины на 5 изолированных друг от друга отсеков и расположение их вдоль продольной оси от носа к корме в последовательности, соответствующей их вкладу в боевую эффективность танка.
Вариант нетрадиционной компоновочной схемы танка: а – продольный разрез; б – вид в плане со снятой башней и крышей корпуса; 1 – пушка; 2 – башня; 3 – погон башни; 4 – крышка отсека автомата заряжания; 5 – отсек экипажа; 6 – кормовые люки экипажа; 7 – отсек автомата заряжания; 8 – отсек силовой установки; 9 – топливный отсек; 10 – корпус танка; 11, 16 – двигатели; 12, 15, 19, 20 – бортовые коробки передач для передачи мощности к ведущим колесам переднего и заднего обводов; 13, 14, 18, 21 – ведущие колеса передних и задних обводов; 17, 22 – гусеницы передних и задних обводов.
Первым расположен топливный отсек с минимально допустимым уровнем броневой защиты от наиболее массовых средств поражения танка. Повреждение этого отсека и частичная утрата топлива в бою не приведут к потере танком своей боеспособности.
За топливным отсеком в корпусе расположен отсек силовой установки, а над ним – отсек основного вооружения. Эти отсеки имеют более высокий уровень защиты, так как выход из строя двигателя или пушки существенно снижает боевые возможности танка. Расположенный в носовой части корпуса топливный отсек является экраном для силовой установки и повышает ее живучесть при снарядном обстреле.
Силовая установка включает в себя два одинаковых двигателя. Трансмиссия с гидрообъемной передачей позволяет регулировать величину мощности, передаваемой на каждый гусеничный обвод. Это дает возможность:
– использовать двигатели умеренной мощности при высокой мощности силовой установки в целом;
– продолжить движение при боевых повреждениях одного из двигателей;
– снижать путевые расходы топлива за счет использования одного из двигателей или обоих вместе в зависимости от дорожных условий.
Затем размещается отсек автомата заряжания (A3) с боекомплектом, имеющий еще более высокий уровень защиты и экранируемый от фронтального огня тремя предыдущими. Поражение этого отсека, кроме потери танком своей огневой мощи, может привести к детонации зарядов с тяжелыми последствиями. Для нейтрализации высоких давлений, возникающих в случае детонации зарядов, в днище отсека предусмотрены «вышибные пластины», выполняющие функции предохранительного клапана. Длина отсека A3 предусматривает возможность размещения унитарного боеприпаса и позволяет упростить кинематику подачи и досылания боеприпаса в камору пушки.
Последним в кормовой части танка размещен отсек экипажа. Экипаж расположен в удобной позе – сидя с обеспечением всех эргономических требований. На крыше размещен комплекс электронно-оптических средств поиска целей и управления основным и дополнительным вооружением. Такая компоновка танка обеспечивает дифференцирование уровня защиты и живучести отдельных компонентов танка в соответствии с их значимостью.

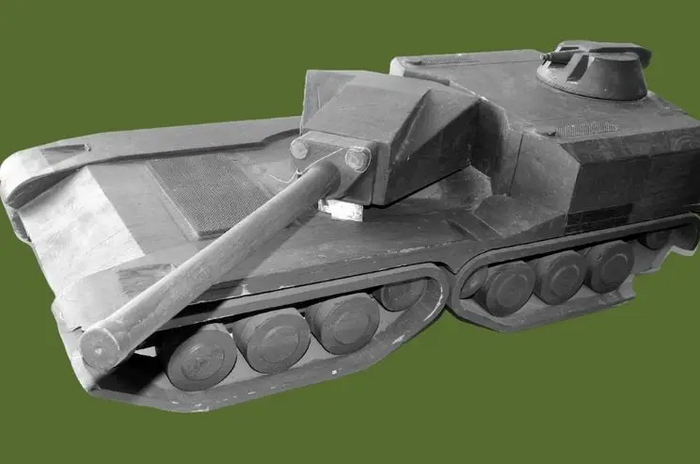

Возможно, один из макетов танка Морозова
Если первый (топливный) отсек будет иметь лобовую противоснарядную защиту на уровне, заданном ТТТ, то последний отсек (экипажа) будет практически защищен в 2–2,5 раза сильнее. Поскольку создание снарядов с таким уровнем бронепробиваемости в обозримом будущем невозможно, указанное построение компоновочной схемы дает возможность обеспечить высокую вероятность выживаемости танка в бою при минимальной массе брони.
Вывод
Предлагаемый вариант нетрадиционной компоновочной схемы танка, который расчленен па пять изолированных отсеков с последовательным возрастанием уровня их броневой защиты, позволяет повысить живучесть танка при минимальной массе.
Показать полностью
6
1
Система Black Recon обеспечит автоматический захват возвратившихся дронов
Беспилотники превратились в важнейшее средство ведения современной войны, чем не преминули воспользоваться ведущие технологические компании. Дочерняя компания Teledyne Technologies — Teledyne FLIR (США) представила автономную систему «Black Recon» для захвата вернувшихся с задания дронов.
Подставка размещается в задней части военной машины, рассчитана на автономный запуск и возвращение до трех небольших беспилотников вертолетного типа. Причем делать она это может с движущегося автомобиля без участия человека.
К примеру, БПЛА, оснащенные камерами с функцией ночного видения, летят впереди движущейся машины или колонны, предупреждая о находящихся впереди препятствиях — минах, завалах, СВУ и других.
Когда аккумуляторы беспилотника близки к полной разрядке, он подлетает к «аэродрому», где система Black Recon захватывает его прямо на лету за фюзеляж с помощью специального механизма, состоящего из шести роботизированных манипуляторов, после чего укладывает дрон в пусковой отсек
Показать полностью
1
Ядерная война в Европе: мыслимая или «немыслимое» часть 2
Первые ракеты Pershing II были развёрнуты в Западной Германии в конце ноября 1983 года, завершено развёртывание всех 108 ПУ ракет и 120 ракет, и столько же боеголовок W-85 к ним в конце 1985 года. Начальный боевой статус (IOS) был достигнут 15 декабря 1983 года, когда 1-я батарея 1-го дивизиона 41-го полка полевой артиллерии перешла в боевой статус вместе с командованием 56-й артиллерийской бригады в Мутлангене. К 1986 году все три ракетных дивизиона были развёрнуты со 108 ракетами Pershing II, дислоцированными в Западной Германии в Ной-Ульме (3-й дивизион 84-го полка полевой артиллерии), Мутлангене и Неккарзульме (1-й дивизион 81-го полка полевой артиллерии). Термоядерная боеголовка W85 разработана Лос-Аламосской национальной лабораторией специально для оснащения БРСД Pershing II. Это ЯЗУ переменной мощности с возможностью выбора мощности в 0,3, 5, 10 или 80 килотонн в тротиловом эквиваленте. Ракета Pershing Ia была оснащена боеголовкой W50 мощностью 400 килотонн в тротиловом эквиваленте. К началу 1970-х годов стало ясно, что её мощность избыточна для оперативно-тактической ракеты – в то время 400 килотонн были больше, чем у многих стратегических американских боеголовок. БРСД «Першинг II» имела высокоточный маневрирующий (управляемый) боевой блок (MARV), оснащённый системой радиолокационной ГСН RADAG, что позволяло на ракете использовать боеголовку W85 меньшей мощности. Эта боеголовка была сконструирована на базе ЯЗУ W61 Mod 3. Общий вес секции боеголовки Pershing II составлял 268 кг, включая корпус боеголовки. В 1987 году, проведя совместное исследование армии и Министерства энергетики, пришли к выводу, что технически и финансово возможно заменить боеголовку W50, которую несла Pershing 1a, боеголовкой W85, разработанной для Pershing II. Однако с подписанием Договора о ядерных силах средней дальности разработка конверсии была прекращена. После того как ракеты «Першинг» были утилизированы, все произведённые боеголовки W85 были модифицированы в авиабомбы B61 Mod 10. Всего было изготовлено 215 боеголовок W85.
Советский ядерный арсенал «нестратегического» оружия, так же как и американский, в 1950-1970-е гг. в значительной степени состоял из ядерных авиабомб свободного падения.
244Н, 8У69 – ядерная авиабомба 5 кт (МиГ-21ПФМ, МиГ-21С, Су-7), 407Н – ядерная авиабомба 5 кт (Ил-28), 8У46 – ядерная авиабомба 5 кт (Су-7), 8У47 – ядерная авиабомба 5 кт (Су-7), 8У49, 6У57, 8У63 – ядерная бомба (Су-17), 9У64 , РН-25, РН-28 (специально для Як-28), РН-29. И авиабомбы мегатонного класса для стратегической авиации (дальней): РН-30, РН-32, универсальные РН-34 и РН-35 (специально для Ту-142), РН-36, РН-36-01, РН-36В, РН-36Л.
Тактические авиабомбы, «двухступенчатые» мощностью энерговыделения 30 кт – РН-40, РН-40-С02, РН-40-5, РН-40-6 для самолётов Ил-38, МиГ-23, МиГ-29, Су-17, Ту-142, Як-28. РН-41, РН-42, РН-43.
Н32 (или РН-32) – стратегическая авиабомба. Разработчик – ФГУП «РФЯЦ-ВНИИТФ» (г. Снежинск Челябинской обл.). Стратегическая авиабомба Н32 (или РН-32) мегатонного класса мощности. Применение – с самолётов дальней авиации – Ту-16, Ту-22А, Ту-22М2/М3, фронтовых истребителей-бомбардировщиков ВВС Су-24М. Главные конструкторы – Л. Ф. Клопов, О. Н. Тиханэ. Период разработки 1970-1980 годы. На вооружении – 1980-1991 годы.
Авиабомба РН-40
Принята на вооружение в 1971 году. Разработана в РФЯЦ – ВНИИТФ (г. Снежинск). Серийное производство – Приборостроительный завод (г. Трёхгорный). Вес авиабомбы – 430 кг. Информация с таблички на выставке ядерного оружия в Краеведческом музее г. Челябинск, декабрь 2015 г
.Ядерная авиационная бомба РН-28. Выставка «70 лет атомной отрасли. Цепная реакция успеха». Центральный Манеж
Разработчик – Российский федеральный ядерный центр – Всесоюзный научно-исследовательский институт экспериментальной физики (РФЯЦ-ВНИИТФ), г. Снежинск Челябинской обл. Главный конструктор – Клопов Леонид Фёдорович.
Тактический ядерный боеприпас был разработан в середине 1960-х годов. Изделие освоено в производстве в 1969 году. Авиабомба снята с вооружения в 1990 году. Все запасы утилизированы в течение 1991-1993 годов. Изготовитель – Приборостроительный завод, г. Трёхгорный Челябинской обл. Главный конструктор завода в 1969 г. – Меснянкин Пётр Никифорович.
Корпус авиабомбы обтекаемой аэродинамической формы с малым коэффициентом сопротивления. Штампованное оперение типа «свободное перо» с четырьмя стабилизаторами. Передняя часть выполнена из радиопрозрачного материала для размещения радиовысотомера системы подрыва. В хвостовом конусе расположен контейнер тормозного парашюта. В соответствии с техническим заданием, авиабомба могла подвешиваться на самолётах фронтовой авиации типов МиГ-21, МиГ-23, МиГ-27, Су-7Б, Су-17М 1/2/3/4. Бомбометание допускается с высоты от 500 до 3000 м, как при горизонтальном полёте, так и с кабрирования.
Белорусские «Искандеры»
После ликвидации по договору ДРСМД (1987) ракет 9К76 Темп-С (SS-12М/SS-22 Scaleboard) и РСД-10 «Пионер» (SS-20 Saber) у нас образовались огромные «дыры» в средствах оперативно-тактической глубины (500-1000 км) и в ударных средствах средней дальности (1000-5500 км). Авиация этих задач, которые выполняли ОТР и БРСД, выполнить не может – это было очевидно уже тогда, и уж точно очевидно и сегодня. Ни Су-34, ни Ту-22М3 не способны преодолеть ПВО стран НАТО.
На сегодня ядерный арсенал НАТО состоит из:
Британский компонент – 64 БРПЛ «Трайдент-2» на четырёх ПЛАРБ, в норме несущих 160 боеголовок W-76/Mk4, в максимуме – 225.
Французский компонент – 64 БРПЛ М-51.1 и М-51.2 на четырёх ПЛАРБ, несущих в сумме 384 боеголовки TN-75 и TNO. Плюс ракеты «воздух – поверхность» ASMP-A с ядерными боеголовками TN-81 (40 единиц).
Итого суммарный потенциал средств средней дальности Франции и Великобритании – 649 ядерных боеголовок. Если к объединённому англо-французскому арсеналу добавить американский арсенал, развёрнутый в Европе, в сумме получаем 829 ядерных боеголовок. Практически все они имеют носители средней дальности от 1000 км и выше.
У США в настоящее время «нестратегический» ядерный арсенал, развёрнутый в Европе и частично на складах Минобороны США на территории США, по данным экспертов Джошуа Хэндлера и Ханса Кристенсена из FAS, формально невелик – всего 230 авиабомб В61-3 и В61-4 мощностью 170 и 45 кт соответственно. Авиабомбы предназначены для самолётов тактической авиации F-15E, F-16 DCA, F-35A. Из этого числа 180 бомб хранится на базах тактической авиации НАТО в Европе: 20 на базе Kleine Brogel (Бельгия), 20 – Buchel (ФРГ), 70 – Aviano, Ghedi Torre (Италия), 20 – Volkel (Нидерланды), 50 – Incirlik (Турция). Ещё 50 находится на территории США.
А что у нас сегодня с «контрсиловым ядерным потенциалом» в Европейской части России?
Из средств средней дальности – 30 бомбардировщиков Ту-22М3 (40 лет назад было 330 единиц) + 9 или 10 истребителей МиГ-31К, вооружённых БРВЗ «Кинжал», и всё, больше ничего нет из средств средней дальности.
Оперативно-тактические средства (до 1000 км) – одна бригада – 52-я гвардейская ракетная Брестско-Варшавская, ордена Ленина, Краснознамённая, ордена Кутузова бригада (г. Черняховск, Калининградская обл.). На вооружении бригады стоит оперативно-тактический ракетный комплекс «Искандер» с 5 февраля 2018 года 12 СПУ 9П78-1 с 24 ракетами.
В Белоруссии завершили строительство новых боксов для мобильных ПУ 9П78-1 и ТЗМ 9Т250 комплекса «Искандер», полученных из России.
Новый объект (фото опубликовано в американском журнале «Бюллетень атомных учёных» – https://thebulletin.org/) был добавлен к существующей базе в Осиповичах в центральной Беларуси, на которой дислоцируется 465-я ракетная бригада. Спутниковые снимки показывают, что строительство началось в октябре 2022 года и завершилось в апреле 2023 года. На спутниковом снимке Maxar, сделанном 4 июля 2023 года, видно четыре 13-метровые пусковые установки 9П78-1 «Искандер» и две ТЗМ 9Т250 меньшего размера возле боксов. Новый объект расположен всего в семи километрах от полигона, где впервые были геолоцированы пусковые установки «Искандер», и в 12 километрах от склада вооружения 12-го ГУМО, на котором, возможно, по мнению экспертов из FAS, проходит модернизация временного хранилища ядерных боеголовок.
465-я ракетная бригада (465 рбр) Сухопутных войск Республики Беларусь вместо комплексов ОТР-21 «Точка-У» в 2023 году получила на вооружение современный российский комплекс 9К720 «Искандер». Баллистическая ракета 9М723 комплекса «Искандер» может оснащаться тремя типами ядерных БЧ: 9Н39 с ЯЗУ АА-60 переменной мощностью 10-100 кт, 9Н64 с ЯЗУ АА-86 переменной мощностью 5-50 кт, 9Н64 с ЯЗУ АА-92 переменной мощностью 100-200 кт. Крылатые ракеты комплекса «Искандер» 9М728 и 9М729 могут оснащаться ядерными боеголовками ТК-66-02 мощностью 200 кт и ТК-66-05 мощностью 250 кт.
Вся ударная авиация ВВС Республики Беларусь размещается на одной авиабазе – 61-й истребительной авиабазе в Барановичах. На ней базируются 22 штурмовика Су-25К и Су-25УБК, ещё около 20 Су-25 находятся на хранении. Ранее все эти самолёты состояли на вооружении 206-го ОШАП (29 Су-25), 378-го ОШАП (32 Су-25) и 397-го ОШАП (32 Су-25) ВВС СССР. Также на авиабазе находятся 12 новейших истребителей-бомбардировщиков Су-30СМ. Из вооружения самолётов Су-30СМ, помимо авиабомб РН-40 и РН-41, ядерными боеголовками могут быть оснащены УР «воздух – поверхность» Х-59 «Овод» (AS-13 Kingbolt), Х-59М «Овод-М» (AS-18 Kazoo) и их модификации Х-59МК, Х-59МК2.
Су-30СМ – наиболее вероятный носитель ядерного оружия в ВВС Республики Беларусь.
Ядерные боеголовки, имеющиеся в распоряжении 12-го ГУМО: ТК-57-08 для ракеты Х-59, мощностью 100 кт, весом 149 кг. Возможно также применение более старых боеголовок ТК-43, хранящихся на складах 12-го ГУМО от снятых с вооружения советских ракет Х-28 (AS-9 Kyle).
«Практическая» РН-40 на подфюзеляжном пилоне Су-30СМ
В такой конфигурации боевой радиус действия по наземным целям Су-30СМ (с одной 500-килограммовой авиабомбой) как по профилю Hi-Lo-Hi, так и профилю Lo-Lo-Lo до 1500 км, только во втором случае с подвесными баками, без дозаправки в воздухе. Только шансов преодолеть ПВО стран НАТО – Польши и Германии – 0 % или близко к такой вероятности, с учётом фронтальной ЭПР – 4 кв. м и фланговой ЭПР – 12-15 кв. м.
УР «воздух – воздух» Х-59МС2 – основное оружие истребителей-бомбардировщиков Су-30СМ Белорусских ВВС. Маловероятно оснащение авиабомбами свободного падения РН-40 и РН-41 как штурмовиков Су-25, так и истребителей-бомбардировщиков Су-30СМ – шансов преодолеть польскую ПВО у них нет. А вот оснащение УР «воздух – поверхность» Су-30СМ с ядерными боеголовками вполне вероятно: ракета, в отличие от коммерческого варианта Х-59М2, оснащена не телевизионно-радиокомандной системой наведения, а СУ и ГСН от КР 9М728 комплекса «Искандер» и имеет значительно больший запас горючего. Рубежи пуска ракет Х-59МС2 в воздушном пространстве Белоруссии на дальность 290 км, новейшей модификации Х-69 – 310 км в обычном оснащении (осколочно-фугасная БЧ – 320 кг) и до 1500 км в ядерном оснащении позволяют накрыть большинство целей на территории Польши и Германии.
И это всё наши средства из «контрсилового потенциала» в Европе, к тому же ни ракетные бригады, ни бомбардировочные авиаполки не имеют в своём распоряжении ни одного ядерного боеприпаса, все ядерные боеприпасы хранятся на складах 12-го ГУМО. Нужно прекращать эту вредную, порочную, преступную практику хранения ядерных боеприпасов в десятках или даже сотнях километров от авиационных или ракетных носителей.
На начало 2023 года Россия, по данным FAS, располагала общим арсеналом из 4489 ядерных стратегических и «нестратегических» боеголовок, состоящих на вооружении. Это чистое увеличение примерно на 12 боеголовок по сравнению с 2022 годом, в основном за счёт добавления новых межконтинентальных баллистических ракет и одной новой подводной лодки с баллистическими ракетами, а также вывода из эксплуатации старых боеголовок. Из стратегических боеголовок развёрнуто примерно 1674 – 834 на МБР наземного базирования, около 640 на баллистических ракетах подводных лодок, и всё. Все остальные ядерные боеголовки на хранении на складах 12-го ГУМО. Там находится ещё примерно 999 стратегических боеголовок, а также около 1816 нестратегических боеголовок. По оценкам американских неправительственных экспертов Джошуа Хэндлера и Ханса Кристенсена, российский арсенал НЯО в настоящее время составляет 1912 единиц. В это число, по их подсчётам, входит 290 боеголовок РА 52 для ЗУР 48Н6Е ЗРК С-300/400, 68 боеголовок ТА 11 для противоракет 53T6 Gazelle, 4 боеголовки ТК 55 для ПКР SSC-1B Sepal («Редут»), 25 боеголовок ТК 60 для ПКР SSC-5 Stooge (SS-N-26) (K-300P/3M-55), около 500 ядерных авиабомб РН 40/41/42/43, 70 боеголовок 9Н39 (АА-60) для ОТР SS-26 Stone SSM (9K720, «Искандер-M»), 20 боеголовок ТК 66 для КР SSC-8 Screwdriver GLCM (9M729) и ещё 935 боеголовок для ПКР, торпед и глубинных бомб также имеется в распоряжении ВМФ России. Необходимо учесть тот факт, что на этих складах хранится также и весь арсенал «стратегических» боеголовок ТК 66-02/05 (500-600 единиц). В дополнение к военным запасам оперативных сил, большое количество – около 1400 снятых с вооружения, но всё ещё готовых к использованию, а общий запас составляет около 5889 боеголовок.
Что делать?
1. Срочно разморозить программу по БР ограниченной межконтинентальной дальности – комплексу РС-26 «Рубеж» с ракетой 15Ж67 (SS-X-31), и начать серийное производство, развернуть в европейской части России не менее 10 ракетных полков , вооружённых этими комплексами (90 ПУ).
2. Возможно, необходимо довести до ума мой старый (2008 год) эскизный проект – двухступенчатый «Искандер» средней дальности (1500-2000 км) и вооружить им две бригады – 152-ю Калининградскую и 465-ю Белорусскую.
3. Вооружить бомбардировщики Ту-22М3 КР Х-101/102.
Показать полностью
5
Британские военные показали видео испытаний боевого лазера DragonFire
Министерство обороны Великобритании представило видео испытаний боевого лазера DragonFire, поражающего учебные цели.
Лазер разрабатывается в обстановке глубокой секретности уже семь лет, в связи с чем известно о нем лишь то, что это твердотельный лазер, состоящий из пучков стеклянных легированных волокон, на выходе из которых лучи соединяются в единый мощный 50-киловаттный луч. DragonFire установлен на турели. Его дополняют средства обнаружения и коррекции луча — это еще один лазер и электрооптическая камера.
В ходе испытаний была поражена цель размером с монету фунта стерлинга (диаметром 23 мм) на дальности 1 км (проектная дальность Dragonfire засекречена). Стоимость выстрела при этом составила всего $13. Разработкой системы Dragonfire занимается Лаборатория оборонных исследований и технологий Министерства обороны (DSTL). Общая стоимость проекта $127 млн. Готовый лазер поступит на вооружение британской армии и Королевских ВМС.
На представленном видео показаны обнаружение и поражение нескольких типов целей — статических и движущихся. Во время испытаний лазер вел огонь с борта военного корабля, выведя из строя два БПЛА, один из которых был сбит, а другой ослеплен
Показать полностью
1
1
