Межконтинентальные баллистические ракеты – это мощнейшее и в то же время консервативное оружие. МБР чаще всего базируются либо в защищенных шахтах или на подводных лодках. Кроме того, у нас в стране также существуют мобильные комплексы «Ярс» и «Тополь-М», а до середины нулевых еще и несли дежурство «Ядерные поезда».
Однако в годы Холодной войны прорабатывались самые разные варианты базирования ядерного оружия, в том числе довольно безумные. Пять именно таких я собрал для вас в этой статье.
№1. Глубокая шахта, засыпанная песком
Начнем с американских концептов, которые прорабатывались во время программы MX (Missile Experimental), по итогам которой была разработана МБР LGM-118 Peacekeeper.
Особое внимание уделялось не только самой ракете, но и новым способам базирования комплекса, который бы обеспечивал гарантированный ответный удар.
Один из таких вариантов – разместить пусковую на дне глубокой шахты.

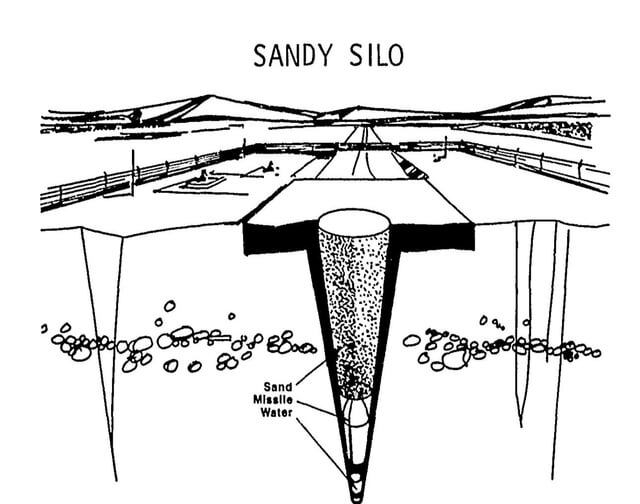

«Песчаная» шахта
Чтобы скрыть ракету и защитить ее от внешних воздействий, предполагалось заполнить ствол шахты сыпучим материалом наподобие песка. Перед стартом предполагалось размягчить его водой, чтобы ракета могла выйти на поверхность. Рассматривались варианты залегания глубиной в 60, 180 метров и почти в полкилометра.
Какого-то реального воплощения идея в итоге не получила.
№2. Выкапывающийся контейнер
Еще один оригинальный подземный вариант базирования. Идея состояла в том, чтобы прорыть неглубоко под землей обширную сеть тоннелей, по которым в случайном порядке курсировали бы пусковые установки с ракетами. При получении сигнала на пуск контейнер с ракетой поднимался бы на мощных гидравлических упорах, буквально проламывая почву.

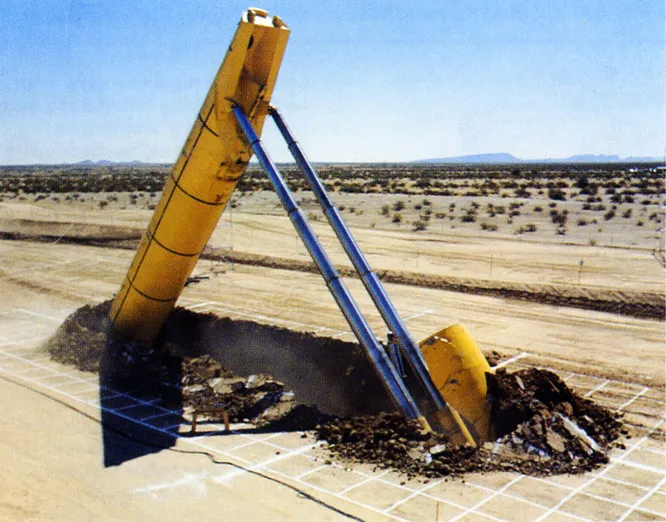

Эта концепция вышла за рамки набросков, даже проводились испытания с макетом пусковой.
Помимо МБР, в этом своеобразном «ракетном метро» предлагалось также разместить ракеты-перехватчики и системы обнаружения противоракетной обороны.

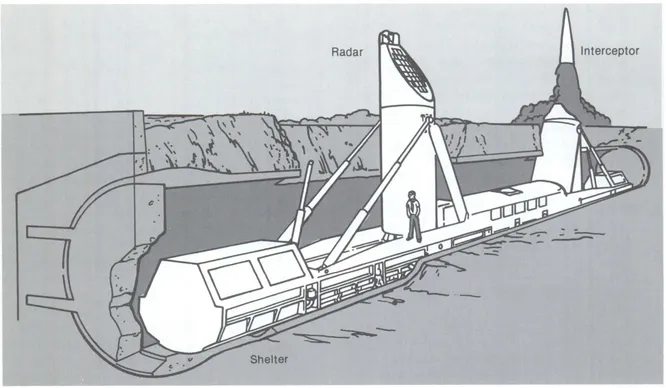

Радар ПРО и ракета-перехватчик
№3. Каналы под крышей
Этот способ чем-то напоминает предыдущий, но, как по мне, более безумен. В первой половине 1960-х в рамках программы Golden Arrow («Золотая стрела») рассматривались разные нестандартные способы базирования МБР LGM-30 Minuteman. Например, с использованием сети специально создаваемых водных каналов.
Среди прочего, была предложена идея создания обширной сети водных каналов, по которым беспилотный буксир перемещал бы платформу с мобильной пусковой установкой. Чтобы исключить наблюдение за перемещением ПУ со стороны противника, сверху каналы собирались закрыть защитными экранами.
К сожалению, каких-то иллюстраций варианта базирования в закрытых каналах найти не удалось, поэтому пришлось использовать нейросеть для генерации. Получилось неплохо, но вот повторить внешний вид ракеты нейронке не удалось
Для пуска платформа должна была достичь одного из множества специально оборудованных мест.
Идея, конечно, оригинальная, но очень сложная во всех отношения и дорогая. Да и преимущества не так очевидны. Так что не удивительно, что развития концепт не получил.
№4 Ракеты на дне водоемов

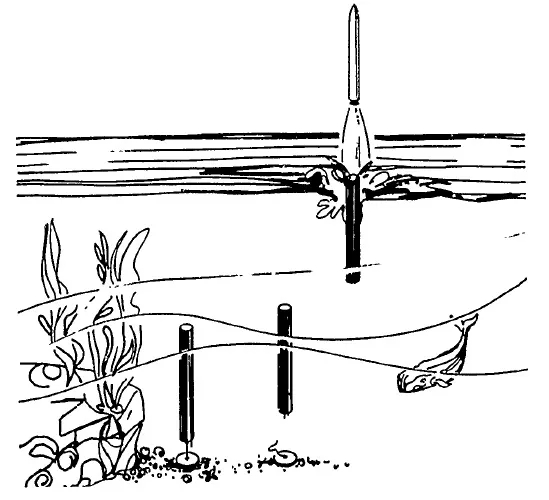

В 1962 году американская компания General Dynamics прорабатывала вариант базирования МБР на дне естественных или искусственных водоемов. Проект получил название Orca (косатка).
Развертывать таким оригинальным способом предполагалось баллистические ракеты для подводных лодок (БРПЛ) Polaris. Ракеты планировалось помещались в контейнеры, которые крепились бы ко дну.
Пуск должен был осуществляться следующим образом: после получения кодированного гидроакустического сигнала контейнер отцепляется от якоря, всплывает к поверхности, после чего ракета покидает контейнер и уходит к цели.
Подобный вариант прорабатывался и в начале 1970-х для будущей ракеты MX. В итоге идея не была реализована из-за очевидных сложностей с поддержанием боеготовности и обслуживанием систем под водой. Кроме того, при размещении в море есть вероятность, что ракетой попробует завладеть противник или же она просто по какой-то причине отделится от якорного устройства и уйдет в свободное плавание.
Кроме того, 18 мая 1972 году вступил в силу Договор о запрещении размещения на дне морей и океанов и в его недрах ядерного оружия и других видов оружия массового уничтожения (Договор по морскому дну). Участники договора обязались не устанавливать и не размещать на дне морей и океанов и в его недрах вне 12-мильной прибрежной зоны какого-либо ядерного оружия или любых других видов устройств, специально предназначенных для хранения, испытания или применения такого оружия. Договор действует до сих пор.
№5. Погружающаяся стартовая установка
Если американцы рассматривали идею размещения автономных контейнеров с ракетами, то в СССР в первой половине 1960-х прорабатывали проект погружающейся стартовой установки с восемью ракетами УР-100М комплекса Д-8.

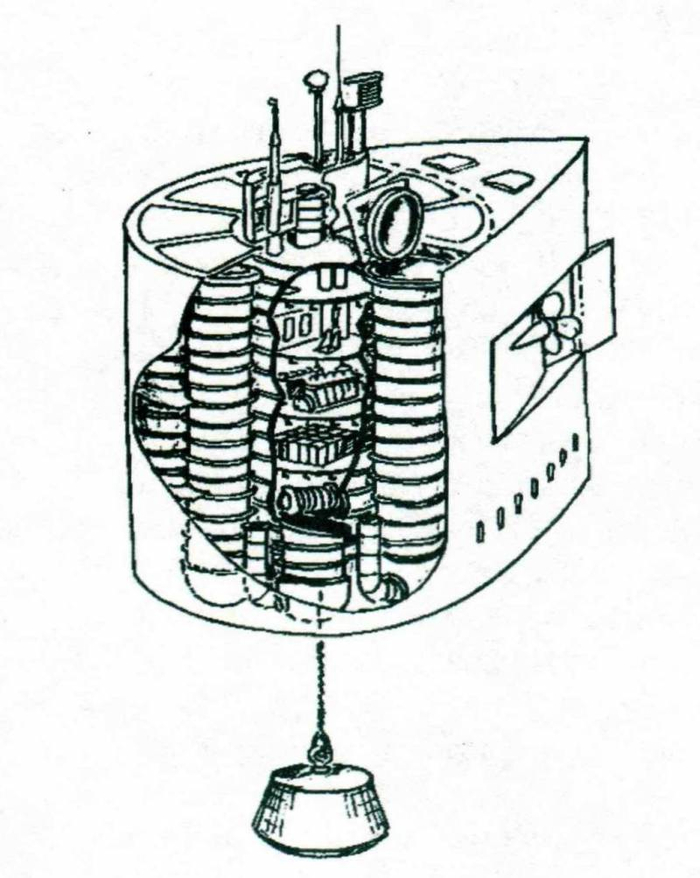

Погружающаяся стартовая установка проекта 602. Высота — 21,3 м, ширина — 17,1 м, длина —18 метров. Водоизмещение — 2340 т. К месту развертывания ПСУ планировалось буксировать.
ПСУ планировали размещать во внутренних водоемах (например, озерах) на глубине порядка 100 метров, что должно было серьезно усложнять обнаружения средствами разведки противника. Перед пуском она должна была обязательно всплыть к поверхности.
Но самое интересное — не это. ПСУ разрабатывалась обитаемой, с экипажем в 24 человека, в задачи которых входили обеспечение пуска ракет и обслуживание систем. Внутри прочного корпуса предусматривались посты управления, жилые и технические помещения.

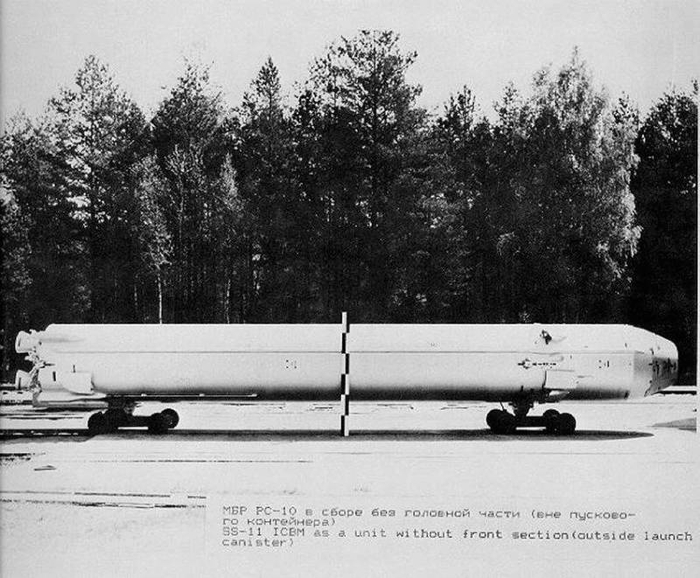

Ракета УР-100К без контейнера
Энергетическая установка состояла из дизеля мощностью в 1200 л.с., который вращал генератор. На случай его отказа планировалось установить аккумуляторы, способные 33 часа питать установки при включенной системой отопления.
Также время от времени ПСУ необходимо было бы всплывать для пополнения запасов.
В середине 1964 года работы по комплексу Д-8 с «оморяченной» УР-100 полностью прекратили. После этого была свернута и разработка ПСУ.
