TECHNO BROTHER

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286⁠⁠

Автор текста: MechNIX

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

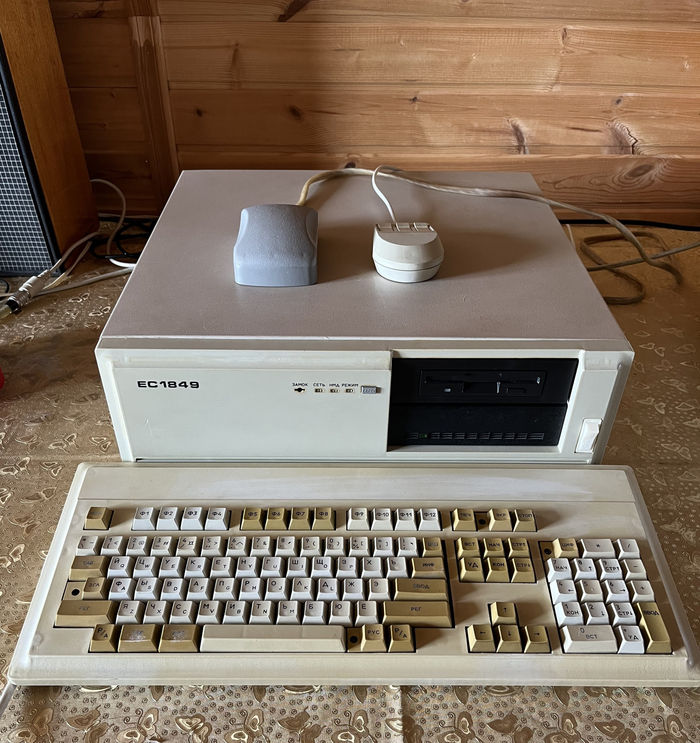

Вот так выглядит системный блок с периферией

Здравствуйте уважаемые почитатели ретротехники!

Сегодня речь пойдёт об интереснейшей вычислительной машине — ЕС1849, собранной на отечественной элементной базе, за исключением процессора и чипсета. Эта АТ-машина — венец творения отечественной компьютерной промышленности, разработанной и реализованной в СССР. Версия БУСВВ (BIOS) датируется 1989–1992 годами.

Статья содержит детальные фото материнской и периферийных плат, любопытного ртутно-цинкового элемента питания, кейкапа клавиатуры в деталях, а также видео работы самого компьютера — демонстрации, тесты и запуск оболочки Windows.


Начнем с внешнего вида.

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Корпус компьютера — десктоп

Справа — родная мышь, слева та, которую использую для работы на этом компьютере.

Корпус как корпус, самое интересное внутри.

Посмотрим главное — материнскую плату:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Материнская плата ЕС1849

Материнская плата выполнена в виде отдельного модуля и, наряду с прочими контроллерами, вставляется в объединительную плату.

Надеюсь, что детали интересны (сужу по себе). Вот фрагменты:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Оперативная память и ПЗУ

Оперативная память представлена в DIPP-исполнении. Общий объем 1024 Кб:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

«Сердце» компьютера — импортный процессор Intel Harris 80C286, работающий на частоте 12МГц:

1/2

В обвязке с чипсетом и обратная сторона материнской платы

Схемотехника материнской платы не обошлась без навесного монтажа в виде проводочка, пущенного по верху.

А теперь давайте скорее глянем, что нам говорит тест CheckIt.

1/2

Машина класса AT без математического сопроцессора и 11,99 MHz

Мы видим свои честные (ну почти)12MHz.

Карта общего распределения оперативной памяти до 1024 Кб:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Далее поясню, почему в заголовке есть «золотая двойка». Мы подошли к рассмотрению объеденительной (кросс) платы.

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Если пройтись поисковиком по просторам интернета, то можно обнаружить, что ориентировочное содержание драгметаллов (а именно золота) в разъёме ОНП-НС-2-62 (розетка) ≈ 0.47 гр. В одном разъеме! Думаю, это и сгубило прекрасные машинки, представлявшие собой мечту аффинажника. А ведь нас компьютер интересует с точки зрения исторической работоспособности, не правда ли? Хотя, даже у меня глаза загорелись...

Предлагаю полюбоваться еще и пойдем дальше.

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Разъем ОНП-НС-2-62 (розетка)

Общий вид кросс-платы:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Пройдемся детально по её фрагментам:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Видно «парт-номер»

Разъем питания своей конструкции, но видно, что блок питания содержит разъем, подходящий к зарубежным АТ-платам для универсальности источника питания. Далее оригинальной (отсутствующей) батарейке будет уделено отдельное внимание — она интересная. А сейчас на плате стоит классическая современная «2032».

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Есть любопытный монтаж, выполненный в заводских условиях. Типовое решение — я видел его на нескольких подобных платах, потому такой вывод.

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Вверх ногами

Таймер-часы стоят в «кроватке»:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

А вот крупным планом оригинальный элемент питания (3РЦ53). Это ртутно-цинковый элемент. Меня он настолько ошеломил своей необычностью, что я даже записал его на видео. Так как он содержит ядовитую ртуть, пришлось изолировать его в отдельную закупоренную баночку. Утилизировать артефакт жалко. Посмотрите на него с разных сторон. Этот красавец состоит из трех последовательно соединенных элементов.

1/3

Посмотрим остальную периферию.

Следующей по значимости идет EGA-видеокарта. Она, как и остальные контроллеры, вставляется в кросс-плату. Слева-направо: видеопамять, крупная логика и ПЗУ.

1/3

Вот что показывает CheckIt относительно видео нашей EGA-карты:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

А это в сравнении с компьютером «Поиск-1»:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Общий объем видеопамяти

Пройдемся по остальным контроллерам.

Контроллер последовательного порта. Реализован на БИС UART 8250В:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Вот сама БИС — сердце COM-порта и стандарта RS-232:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Обратная сторона — тоже содержит навесной монтаж:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Контроллер COM-порта

Контроллер жесткого диска, стандарта MFM:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Контроллер дисковода, поддерживающий дискеты объемом 1.44Мб:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Контроллер флоппи-дисковода

Клавиатура ЕС1849, работает с АТ-машинами. Переключателя AT-XT на ней нет:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Вот так выглядят кнопки, на которых она основана:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Замыкающий контакты элемент — фольгированный кружочек на кусочке поролона:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

«Пятак»

Вот места соприкосновения с фольгированными «пятаками»:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Мышь от ЕС1849 выглядит так:

1/3

Разъем, несмотря на то, что конструктивно совместим с db9, с этим портом не совместим. В перспективе я планирую подключить эту мышь к карте BUS-mouse производства Microsoft.

С поверхностным обзором аппаратной части мы завершили. Я не упомянул про накопитель MFM. Внутри корпуса стоит жесткий диск объемом 20Мб, требующий парковку головок перед выключением. Он исправно работает, видео загрузки операционной системы есть в видеороликах ниже. У MFM-жестких дисков узнаваемый специфический звук работы и раскрутки шпинделя. В процессе эксплуатации я отключил от него питание и перестал использовать для сохранности, да и не забывать парковать головки — тоже забота. Другими словами — мне жалко его «дёргать». Вместо накопителя я установил новодельный контроллер, позволяющий загружаться с USB-флешки.

Теперь предлагаю взглянуть на загрузку и характеристики компьютера с программной стороны. В основном будут иллюстрирующие ролики, фоток было немало и возможно они утомили.

Начнем с самого BIOS. В ЕС1849 он называется БСУВВ (Базовая Система Управления Ввода-Вывода). Видели что-нибудь подобное? Я решил детально пройтись по всем пунктам меню.

Посмотрим, как загружается MS-DOS. Загрузка здесь ведется с жесткого MFM-диска, о чем говорит индикатор активности НМД на лицевой панели.

Посмотрим на игру Prince of Persia. Вспомним скорость её работы на XT-машине и сравним с нашей АТ.

Демосцена. Посмотрим на скорость отрисовки роликов EGA-картой. Вторым роликом идет Bad Apple, куда без него?

А вот фрагмент Bad Apple на VGA-видеокарте. Ролик снимал у моего друга на подобном компьютере. Для сравнения.

Загрузим Windows 3.0, пошевелим мышкой от ЕС1841, и опять этот Принц Персии... Ну в следующий раз будет DOOM, скомпилированный для 286 процессора.

Обратите внимание — в роликах перемещаются то колонки, то мышки. Эксперименты проводились несколько дней.


Итог.

Мы рассмотрели одно из триумфальных творений отечественного компьютеростроения. Я бы хотел сказать, что это самая вершина, однако не могу, ведь, как минимум, существуют еще 2 машины (может и больше), более высокого класса, это:

  • ЕС1863 на процессоре i80386sx, с тактовой частотой 20 МГц. ЕС1863 удалось увидеть вживую, вот так выглядят ряд составляющих. Надеюсь сделать обзор и по ней.

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

ЕС1863

  • ЕС1864 на процессоре i80486DX(DX2) с тактовой частотой 33(66) МГц. В пользу существования вышеупомянутой машины говорит маркировка оперативной памяти, вот:

ЕС1849: «золотая двойка» на процессоре INTEL Harris 80286 IT, Техника, Электроника, СССР, Познавательно, Компьютерное железо, Timeweb, Видео, RUTUBE, Telegram (ссылка), Длиннопост, Блоги компаний

Оперативная память для ЕС1864

Уважаемые читатели, если вы встречали и работали с подобными машинами, прошу поделиться информацией, где и как использовали, какие программы и какая операционная система была установлена и под какие задачи.

Спасибо за внимательное прочтение и интерес к ретротехнике :)



Написано специально для Timeweb Cloud и читателей Пикабу.

Больше интересных статей и новостей в нашем блоге на Хабре и телеграм-канале.

Реклама ООО «ТАЙМВЭБ.КЛАУД», ИНН: 7810945525

Показать полностью 39 6
IT Техника Электроника СССР Познавательно Компьютерное железо Timeweb Видео RUTUBE Telegram (ссылка) Длиннопост Блоги компаний
35
9
luckybargee
19 дней назад
Лига Новых Технологий

Ответ на пост «Великое вымирание: как ИИ разрушает интернет»⁠⁠2

Ии это новый, но не первый инструмент для взаимодействия с информацией в сети

Что нам этот инструмент даёт?

Более быстрый поиск первичной инфы по какому либо вопросу.

Но он не умеет в проверку достоверности и актуальности предоставляемой инфы и в какой то мере затрудняет эту проверку пользователем(если твои знания в какой то сфере около нулевые, то пользоваться ответами ИИ, равносильно пользоваться первым ответам нонейма с какого нить форума, который точно так же может гнать пургу).

На какие сайты и как в таком случае влияет распространение ИИ?

В первую очередь под удар попадают сайты информационные помойки в которых кроме одной и той же общей инфы написанной просто по разному нихера нет.

Не велика потеря для всех, кроме копирайтеров.

Закрытие подобных мусорок будет приводить к перераспределение денег получаемых за рекламу между теми кто выжил и формирование все более высоких требований к полезности данных ресурсов,что в свою очередь будет повышать кач-во инфы выдаваемой ИИ и запускать новый виток, до момента установления баланса между + и - подробной и структрированной инфы на сайтах(с ссылками на первоисточник и т. Д.) и ответом на конкретный вопрос от ИИ( к этому моменту скорее всего уже разовьются и специализированные ИИ, работающие с базам данных специализированных сайтов напрямую

Имхо, если не рассматривать возможности влияния через ИИ на общественное мнение, политику и тому подобные вещи, то появление ИИ огромный толчок в развитие интернета, ну и возможная жопа для некоторых профессий

IT Будущее Познавательно Timeweb ChatGPT Интернет Telegram (ссылка) Длиннопост Ответ на пост Текст
7
6
kakoitoherr
19 дней назад

Timeweb you are ohueli tam?⁠⁠

Имею несчастье хостить небольшой сайт в timeweb. Почему так случилось, отдельный разговор, не суть. Предыстория - выписал я у них вчера чек на лицензию 1c bitrix, казалось бы, что такого?

Однако, бухи вчера проплачивают, деньги падают на счет утром.... Приходит письмо с лицензией, захожу в консоль хостера - оба-на, меня перевели на тариф в 3 раза дороже ))) Ну я как бы не просил об этом, от них мне был нужен номер лицензии Битрикса и ВСЕ. Ладно хрен бы с деньгами..

Но ведь бля сменили сервер и IP, пробросив корень сайта с IP на IP )))) Никто не просил и не предупреждал... Ладно бы, но админка битрикса просто отвалилась, войти невозможно, пробросили только доменное имя, а вот админку то нет - и я в нее более войти не могу. Ладно, провожу полдня в переписках с поддержкой. Перевели назад, на старый тариф, вот только "перенести вас на прошлый сервер нет технической возможности". Меняйте А запись домена. Схера ли? У меня в текущий момент нет возможности вносить изменения в DNS. Но,у меня зато есть возможность написать на Пикабу. @timeweb you are ohueli tam? Вы просто дно.

Timeweb Хостинг Мат Текст
1
31
user10746907
19 дней назад
Лига Новых Технологий

Ответ на пост «Великое вымирание: как ИИ разрушает интернет»⁠⁠2

Есть у этого и положительная сторона. Судите сами - с массовым распространением Интернета стала также распространяться такая напасть как массовое одиночество. Люди стали реже выходить из дома, стали реже общаться вживую, реже проводить время вместе... всё это заменил Интернет. Для многих людей он стал виртуальным миром из которого нужно выходить только чтобы поесть и поспать. ИИ может вернуть всё на круги своя, сделать из Интернета кибер библиотеку, чем он и должен был быть с самого начала, а не убежищем для бегства от реальности.

Я своими глазами видел, как Интернет становился массовым явлением и могу рассказать историю от первого лица. Где-то в 1997 году некоторые мои друзья уже выходили в Интернет через модем по телефонной линии. Фактическая скорость была около 10 кбит/с, в браузерах отключали картинки, чтобы страницы грузились быстрее, но уже тогда мы оценили моментальную доставку писем - больше не нужно было ждать неделями, пока бумажное письмо дойдёт до адресата. Только вот людей способных принять электронное письмо было катастрофически мало и переписывались в основном с незнакомыми людьми.

Яндекс и Гугл в те времена только начинали выходить из этапа проекта и оформляться в рабочий прототип, поэтому о них мало кто знал. До конца двадцатого века популярными поисковиками были Альта-виста, Рамблер и Апорт, которые могли найти ответ почти на любой вопрос. Да, они плохо искали по современным меркам, но информации в Интернете тогда ещё было мало и в первую очередь люди переносили туда самое важное, поэтому создавалось ощущение будто наткнулся на золотую жилу, а те, кто ещё не познал Интернет, сидели на берегу и просеивали грязь в поисках крупиц золота.

С приходом нового тысячелетия человечество начало взбираться по лестнице эйфории:
2000-2005 пиратские файлообменники DC++ и eDonkey. В основном пиратились музыка и книги, а большие файлы было слишком долго скачивать, да и дорого, т.к. провайдеры Интернета всё ещё тарифицировали по времени или объёму;
2005-2010 первый этап становления социальных сетей. MySpace, Facebook, VK, Одноклассники собрали людей вместе и начали убивать анонимность и децентрализованность Интернета;
2010-2020 второй этап становления социальных сетей к которому примкнул Youtube. Да, я в курсе, что ютуб появился ещё в предыдущем этапе, но он тогда не играл никакой роли в изменении самой парадигмы Интернета, а вот на втором этапе началась новая парадигма - монетизация и в Интернет уже повалили все кому не лень.


Вот самые значимые, на мой взгляд, этапы в истории Интернета, которые были до появления ИИ. Каждый этап сопровождался эйфорией от чего-то нового и невероятного. С каждым этапом люди всё больше теряли связь с реальностью и уходили в виртуальный мир. ИИ, на мой взгляд, может стать завершающим этапом, после которого человечество наиграется с новой игрушкой под названием Интернет и снова выйдет из дома, чтобы потрогать траву станут популярными встречи с живыми людьми, которые будут ходить в гости друг к другу, будут встречаться в клубах по интересам и жить в реальном мире. Вспомните, театр, например. Его не убили братья Люмьер, его не убило телевидение и его не убил ютуб. Почему? Потому что человеку нужен человек, а не бездушная коробка. Если из Интернета пропадут последние черты человечности, то он, наконец, станет инструментом для человека, а не заменителем человека. Интернет умер, да здравствует Интернет!

Показать полностью
[моё] IT Будущее Познавательно Timeweb ChatGPT Интернет Длиннопост Ответ на пост Текст
15
178
Блог компании
Timeweb.Cloud
Timeweb.Cloud
19 дней назад
Лига Новых Технологий

Великое вымирание: как ИИ разрушает интернет⁠⁠2

Автор текста: Kamil_GR

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Мы живём во время экологической катастрофы. Только происходит она не в лесах Амазонки, а в цифровой экосистеме интернета.

❯ Пролог: когда в саванну пришёл новый хищник

Представьте, что в африканскую саванну внезапно забросили стаю сверххищников. Не обычных львов — а существ, которые бегают быстрее гепарда, видят лучше орла, никогда не спят и не знают жалости.

Что произойдёт с экосистемой?

Первыми исчезнут травоядные, которые медленно добывают пищу. Выживут только те, кто умеет очень быстро бегать или прятаться в норах. Хищники среднего звена вымрут — им нечего будет есть. Вся пищевая цепочка перестроится вокруг нового доминирующего вида.

То же самое глобально происходит с интернетом прямо сейчас. ИИ-ассистенты — это те самые сверххищники, ворвавшиеся в цифровую саванну. И они кардинально и вполне успешно перестраивают всю экосистему под себя. Только вместо антилоп и зебр вымирают информационные сайты. Вместо гиен и шакалов исчезают агрегаторы контента. А на месте некогда богатой экосистемы знаний остаётся цифровая пустыня развлечений.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

❯ Источник катастрофы: битва за последний ресурс

В любой экосистеме есть ограниченный ресурс, за который идёт главная борьба. В саванне это вода и пища. В интернете это время пользователя, человеческое внимание.

До прихода ИИ экосистема работала так:

Человек искал информацию → Поисковик предлагал варианты → Сайты конкурировали за клики → Человек выбирал источник → читал, сравнивал, делал выводы.

Это была сложная, многоуровневая пищевая цепочка. Каждое звено получало свою долю внимания. Теперь цепочка сократилась до двух звеньев:

Человек задаёт вопрос — ИИ даёт готовый ответ. Всё. Остальные звенья оказались не нужны.

❯ Первые жертвы: кто уже ощутил давление

Википедия: гигант на глиняных ногах

Я уже не помню, когда в последний раз заходил на Википедию. Пусть сейчас ссылаться на неё сейчас немодно, но Википедия остается венцом интернет-экосистемы — коллективным разумом человечества. Миллионы людей бесплатно создавали и редактировали статьи, движимые идеей открытого знания.

Но зачем заходить туда, если GPT может пересказать любую статью за секунды? Причём не сухо, а адаптировав под ваш уровень понимания? Да, возможно он упустит нюансы, придумает авторов, ссылки и концепции, но кто будет разбираться?

Цифры говорят сами за себя: согласно недавнему исследованию, трафик Википедии упал на 23% за три года, невероятно резкое снижение для топ-сайта. Исследователи прямо связывают это с конкуренцией ИИ-инструментов. Обратите внимание, что в марте 2025 года сайт chatGPT.com привлек на 500 миллионов посещений больше, чем Википедия. Кто будет тратить часы на написание статьи, которую никто не прочитает? ИИ высасывает знания из этого коллективного мозга, но ничего не даёт взамен.

Википедия превращается в зомби — формально живая, но жизнь понемногу из неё вытекает. Источник, который питает ИИ, сам медленно умирает от истощения.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Профессиональные форумы: стагнация экспертных сообществ

Stack Overflow, профильные форумы программистов, медицинские сообщества — все эти места, где эксперты делились знаниями и спорили о тонкостях, теряют смысл. Количество вопросов и ответов на Stack Overflow в апреле 2025 года упало на 64% по сравнению с апрелем 2024 года. Зачем искать ответ на форуме, где нужно перечитать полстраницы обсуждения, если ИИ сразу даст концентрированное решение?

Вайб-кодинг — заманчивый мираж для дилетантов. Новички собирают стартап на коленке, не понимая, что вообще происходит внутри кода. ИИ громоздит черный ящик на черный ящик, оставляя другим разбираться, если что-то сломается.

Экспертам некому передавать знания. Новички не задают вопросы — они спрашивают ИИ. Накопленная за десятилетия коллективная мудрость становится музейным экспонатом. Это особенно иронично, потому что именно на этих форумах ИИ когда-то учился. А теперь он душит своих родителей.

Новостные сайты: под угрозой автоматизации

Новостные сайты уже ощущают давление. Люди ещё хотят знать, что происходит в мире прямо сейчас. Но доступ к сайтам информационных агентств теперь не обязателен.

Уже сейчас ИИ умеет собирать сводки новостей из десятков источников. Что произойдёт, когда он научится делать это в реальном времени? Зачем читать пять разных статей о событии, если ИИ может дать полную картину за минуту?

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Новостные сайты окажутся в положении фермеров, выращивающих урожай для того, кто потом продаёт его под своим брендом. Не спасут аналитические статьи, это уже сейчас могут делать ИИ, не спасут и интервью политиков — ИИ найдет их в Твиттере, разве что эксклюзив от топов, но это уж очень карманная ниша.

Неудивительно, что крупнейшие медиахолдинги подают многомиллиардные иски к создателям ИИ, обвиняя их в незаконном использовании контента. Они первыми поняли, что их превращают из партнёров в кормовую базу.

❯ Выжившие: кто адаптируется к новой экосистеме

TikTok и YouTube: короли развлечений

Интересно: платформы развлечений не только выживают, но и процветают. TikTok, YouTube, Instagram не боятся ИИ. Наоборот — они его используют.

Почему? Потому что они продают не информацию, а эмоции. Их продукт — не ответы на вопросы, а способ убить время, посмеяться, удивиться.

ИИ пока не может создать идеальное видео смешного кота или захватывающий блог о путешествии, ему не хватает харизмы и эмпатии. Но и здесь уже есть ниша первых ИИ-инфлюенсеров...

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Reddit и Пикабу: оазисы человеческого общения

Социальные платформы тоже выживают, но по другой причине. Люди приходят туда не за информацией, а за общением. Поспорить, поделиться мемами, ощутить чувство принадлежности к сообществу.

ИИ может ответить на вопрос «как починить кран?», но он пока не может заменить удовольствие от неожиданного комментария или участия в бессмысленной дискуссии.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Правда, и здесь есть подвох. Что произойдёт, когда половина комментаторов окажутся ботами? Когда ИИ научится писать мемы и шутки неотличимо от человеческих? В конце концов, устанут ли люди от машинного участия и искусственных конфликтов?

Специализированные сервисы: ниши для выживания

Выживают сайты, которые предоставляют уникальные сервисы: банки, магазины, системы бронирования, государственные структуры. Всё, что требует реального взаимодействия с миром, а не просто информации. Пока будут жить доски объявлений электронные библиотеки, сайты знакомств..

Но и здесь ИИ наступает на пятки. Уже появляются чат-боты, которые могут забронировать столик или оформить страховку. От агрегации объявлений один шаг до их приема прямо в приложении ИИ, а затем ваше объявление подсунут именно тому, кому это надо. А то и ненавязчиво убедят в необходимости покупки.

ИИ переводчики, ИИ писатели — уже захламляют литературное поле. Печально будет, если человек привыкнет — пока ИИ производят лишь суррогат, жвачку для мозга, которая симулирует мыслительный процесс.

Премиум-знания: элитные заповедники

Появляется новый тип выживших — закрытые экосистемы знаний. Платные сообщества, где настоящие эксперты делятся опытом за деньги. Курсы, мастер-классы, приватные Slack-каналы. Это цифровые заповедники, недоступные для ИИ-краулеров. Знания там защищены не только паролем, но и юридическими соглашениями о неразглашении.

Представьте: вместо открытых форумов программистов появляются закрытые клубы за $100 в месяц. Вместо бесплатных YouTube-туториалов — премиум-мастерклассы за $500. Знание снова становится привилегией. Но смогут ли они полностью защититься от ИИ? Сомневаюсь. Да и реальную ценность информации в таких закрытых сообществах оценить сложно.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Ирония в том, что интернет, который должен был демократизировать доступ к информации, может вернуться к феодальной модели. Цифровые монастыри для избранных.

❯ Смена власти: кто устанавливает правила игры

Монополия на истину

В старой экосистеме человек мог сравнить пару страниц источников в поисковой выдаче и составить собственное мнение. В новой — ИИ сам выбирает, какие источники «авторитетные», а какие нет. Кто решает, что The New York Times важнее блога независимого журналиста? Кто определяет, что мнение профессора Гарварда весомее наблюдений практика из провинции? Кто устанавливает, что англоязычный источник корректнее русскоязычного?

ИИ создаёт невидимую иерархию авторитетности. И попасть в неё могут только те, кого алгоритм сочтёт достойными. Это новая форма цензуры — не запрет на слова, а ранжирование по важности. Теперь задача будет не просто быть полезным, понятным и инновационным, успех будет зависеть от возможности попасть в авторитетный источник. А пользователь, уткнувшийся в экран ИИ-ассистента, сам никогда не поймет, что мир гораздо более разнообразен. При этом поисковики оставляют хотя бы потенциальную возможность увидеть альтернативы, а в случае с ИИ всё гораздо сложнее.

Есть и ещё одна проблема — потеря контекста. ИИ вырывает цитаты из статей, игнорируя нюансы. Медицинский совет теряет важные оговорки о противопоказаниях. Юридическая норма — исключения из правил. Научное открытие — границы применимости. Представьте врача, который лечит по выдержкам из учебников, не читая полные главы. Именно это делает ИИ с человеческими знаниями — превращает их в опасные фрагменты.

Рекламная экосистема под угрозой

Вся интернет-экономика построена на рекламе. Сайты зарабатывают, показывая баннеры. Google богатеет на рекламе в поиске.

Но если люди перестают заходить на сайты, кто будет смотреть рекламу? Если ИИ даёт готовые ответы, кому нужны рекламные объявления в поисковой выдаче? Рекламодатели это понимают. Деньги потекут туда, где есть внимание — к создателям ИИ. Google уже встраивает рекламу в ответы Bard и Обзор от ИИ. ChatGPT тестирует спонсорские вставки.

Новая экосистема будет принадлежать горстке ИИ-гигантов. Они станут единственными воротами в цифровой мир. А когда ИИ превратится в браузер и поглотит все офисные утилиты, произойдет схлопывание цифровой инфраструктуры, точкой входа в цифровой мир для человека останется только ИИ.

❯ Парадокс самоуничтожения: когда хищник съедает свою добычу

А теперь самое интересное. ИИ ослабляет источники, на которых он сам учился. Это как хищник, который съел большинство травоядных и теперь столкнулся с угрозой голода.

Представьте интернет через 10 лет:

  • Википедия заброшена

  • Форумы мертвы

  • Новости пишет ИИ

  • Блогеры заменены на ИИ-аватаров

  • Комментарии генерируют боты

На чём будет учиться следующее поколение ИИ? На текстах, созданных предыдущим поколением ИИ?

Мы получим цифровой инбридинг — вырождение от скрещивания с самим собой. ИИ станет всё более усреднённым, шаблонным, предсказуемым. Исчезнет та самая «вода» — странные мысли, неожиданные связи, человеческие ошибки, которые и делают тексты живыми. Подробнее о проблеме в статье.

Реализуется ещё одна угроза — энтропия контента. Когда ИИ плодит однообразные тексты, поисковики теряют способность различать качество. Google уже отчаянно борется с ИИ-спамом, но под фильтр попадают только самые тупые.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Интернет заполняется серой массой красиво написанных, но пустых текстов. Как болото, где вся жизнь задохнулась, и теперь оно служит только источником торфа.

❯ Новая экосистема: что вместо библиотеки

Куда мы приходим?

Интернет превращается из «мировой библиотеки» в «глобальный парк развлечений». Хотя честно говоря, только часть интернета можно было назвать библиотекой. Интернетные свалки, социальные паутины с жирными пауками SEO, купленные газеты, жестко модерируемые форумы, забитые рекламой отраслевые порталы, порно всех видов, продающие место в топе творческие сайты, ЖЖ полный безумцев... Всё это тоже интернет.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Но даже этот интернет был и пока есть разный. Там каждый находит, что-то своё. Пусть не всегда оно одобряемо обществом или женой, ты мог найти то место, где было бы интересно тебе. Теперь это место будет забито однообразным контентом. Твои собеседники будут подозрительно похожи на ботов. Ты будешь посещать его всё реже и реже, а в какой-то момент ты поймёшь, что бескрайний горизонт превратился в небольшое комфортное окно chatGPT.

❯ Эпилог: что нас ждёт?

Неизбежно ли это? Можно ли что-то изменить?

Возможно нужно осознать ценность того, что мы теряем — чтение источников, а не саммари, сравнение точек зрения, анализ, формирование собственного мнения. Ценность субъективности и необходимых человеческих ошибок.

Стоит ли как-то поддерживать «заповедники» старой экосистемы — места, где люди всё ещё спорят, ошибаются и создают уникальный контент? А может будет принят закон о равном доступе, квоты на представленность сайта в источниках ИИ, или введут налог «солидарности» на ИИ. Но даже не могу себе представить, как такое реализовать.

Или принять неизбежное и готовиться к миру, где знание монополизировано, развлечение алгоритмизировано, а человеческое любопытство удовлетворяет только один источник.

Великое вымирание: как ИИ разрушает интернет IT, Будущее, Познавательно, Timeweb, ChatGPT, Интернет, Telegram (ссылка), Длиннопост, Блоги компаний

Впрочем, что происходит с видом, который перестает сам охотиться, добывать пищу, которому приносят готовую еду. Он не обязательно вымирает, он просто одомашнивается.


Написано специально для Timeweb Cloud и читателей Пикабу.

Больше интересных статей и новостей в нашем блоге на Хабре и телеграм-канале.

Реклама ООО «ТАЙМВЭБ.КЛАУД», ИНН: 7810945525

Показать полностью 9
IT Будущее Познавательно Timeweb ChatGPT Интернет Telegram (ссылка) Длиннопост Блоги компаний
83
105
Блог компании
Timeweb.Cloud
Timeweb.Cloud
26 дней назад
TECHNO BROTHER

Учим ЭЛТ-монитор играть музыку⁠⁠

Автор текста: MaFrance351

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Приветствую всех!

Итак, в сегодняшней статье узнаем, как практически любой из нас может воспроизвести явление утечки информации по такому каналу прямо у себя дома. Проведём парочку опытов и посмотрим, как это вообще работает. Традиционно будет много интересного.

Если вы хоть раз слышали про техническую защиту информации, для вас не будет открытием то, какое внимание там уделяется экранированию, постановке помех и прочим методам защиты от электромагнитных и электрических каналов утечки. Но так уж вышло, что практически нигде доступно не раскрыта тема того, как же вообще возможно перехватывать какие-то данные, принимая испускаемое компьютером излучение. И даже на Пикабу до сих пор не было толковой статьи про то, как это вообще работает.

Итак, в сегодняшней статье узнаем, как практически любой из нас может воспроизвести явление утечки информации по такому каналу прямо у себя дома. Проведём парочку опытов и посмотрим, как это вообще работает. Традиционно будет много интересного.

❯ Суть такова

Думаю, из шпионских рассказов и фильмов многим знаком такой сюжет, когда при помощи какого-то устройства подсматривают, что же находится у противника на экране. Удивительно, но для того, чтобы попробовать так же, не нужно какое-то уникальное оборудование, доступное лишь спецслужбам, SCP и прочим «людям в чёрном». Достаточно лишь компьютера и девайса, способного принять излучаемые другим компьютером или монитором побочные электромагнитные излучения и наводки (ПЭМИН).

Многие не раз сталкивались с этим термином в контексте защищённых помещений и рабочих станций.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Для оценки уровня такого излучения существуют специальные комплексы (их модели довольно легко ищутся), а для защиты от данного явления применяется экранирование, установка генераторов помех и другие подобные меры.

❯ Что мы будем принимать?

Тема с перехватом звука уже довольно избита, так что сразу перейдём к приёму сигнала от компьютерной техники. Проведём парочку экспериментов: в одном перехватим изображение, а в другом — наоборот заставим монитор передавать паразитный сигнал.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Если взять радиоприёмник и прижать антенну к монитору, то можно заметить, что девайс фонит на целом ряде частот.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Убедиться, что источником этих помех является именно монитор, довольно легко: выключаем его, и приём прекращается. Сигнал этот достаточно слабый, чтобы теряться в шуме уже в нескольких метрах от экрана, но и достаточно сильный, чтобы его можно было принять даже на простое аналоговое радио, не говоря уже о куда более чувствительном SDR. Внутри любого компьютерного оборудования есть масса источников излучения. Какие-то из них не представляют особого интереса (например, шумы от импульсного блока питания, те самые, которые не позволяют слушать ДВ и СВ в помещении), а вот какие-то, если их принять и декодировать, могут дать немало полезной информации. К числу таковых относится, например, видеосигнал (даже сам видеокабель — уже довольно плохая, но всё же антенна) или передаваемые по кабелям внутри компьютера данные. Если монитор электронно-лучевой, то излучающих при работе цепей там ещё больше.

Именно все эти шумы и следует принять и как-то обработать, чтобы попробовать получить из них какой-то полезный сигнал.

❯ Обзор оборудования

Итак, посмотрим на то, какое железо будем использовать.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

LG Flatron L1732S-SF. Аппарат многое повидал на своём веку, имеет потёртости на рамке и задиры на экране, но всё ещё исправен и используется мной для подключения к старым компьютерам.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

А вот другой девайс, ViewSonic E641-2. Этот монитор фигурировал в посте про выход в интернет через модем, где использовался для антуража. Девайс тоже рабочий, проверенный временем и падениями со стола, хотя даже среди ЭЛТ-мониторов обладает не самыми интересными характеристиками.

Само собой, для мониторов нужен ещё и источник видеосигнала. В моём случае это мой основной ПК на самом деле уже второй ПК, так как с момента создания черновика этого поста прошло почти два года. Использовать тот же компьютер, на который будет ловиться ПЭМИН, не советую, могут быть проблемы с приёмом сигнала.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

А вот и SDR. Это всё тот же Ettus USRP B200mini-i. Понятное дело, для таких задач он избыточен, хватит и куда более простого, я же буду использовать именно его просто по причине того, что он у меня есть.

❯ Играем музыку при помощи монитора

Итак, первым опытом будет использование монитора в качестве радиопередатчика.

Возможно, кто-то из вас уже видел такую демку: экран показывает чёрные и белые полосы, а приёмник, настроенный на определённую частоту, играет музыку. Примерно так:

Если выводить на монитор определённый видеосигнал, то можно добиться того, что на некоторой частоте можно будет принять звук в амплитудной модуляции. Математическое описание данного эффекта можно подробно изучить тут.

Для того, чтобы это сделать, нужен такой софт как Tempest for Eliza. Созданная ещё в начале нулевых, эта программа позволяет: подготовить такое видео, при показе которого монитор превратился бы в радиопередатчик. Я встречал упоминания и других подобных программ, которые заставляли «петь» видеокарту или системную шину, но, увы, найти их или их исходники у меня так и не вышло. Так что будем довольствоваться тем, что есть.

❯ Сборка и запуск Tempest For Eliza

Само собой, этот софт работает под Linux, так что для его запуска нужна машина с ним же. Можно, конечно, скачать готовое видео и включить его, но тогда потеряется весь шарм, да и качество будет заметно хуже. Поэтому качаем архив с сайта по ссылке выше и собираем софт:

sudo apt-get install libsdl-dev

./configure

make

Если софт не собирается, открываем Makefile и убираем параметр Werror. Как выяснилось, на работу это не влияет никак.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Открываем xvidtune. Нас интересуют значения HDisplay, VDisplay, HTotal и Pixel Clock. Запоминаем их.

Теперь выполняем следующую команду:

./tempest_for_eliza [Pixel Clock * 1000000] [HDisplay] [VDisplay] [HTotal] 10000000 songs/forelise

Вместо квадратных скобок подставляем наши значения. Обратите внимание, что частоту надо указывать в герцах (значение из открывшегося окна умножить на миллион). Последнее число — частота радиоприёмника (также в герцах), на которой будет вестись приём. И, если всё было сделано правильно, на экране должно появиться примерно следующее:

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Отлично. Можно пробовать на настоящем мониторе (скриншоты я делал на виртуальной машине, чтобы для начала разобраться с настройкой и запуском ПО).

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Теперь подносим к экрану антенну радиоприёмника, настраиваемся на заданную частоту и начинаем плавно крутить ручку настройки туда-сюда.

И, если всё было сделано правильно, из динамика послышится музыка.

Несмотря на то, что софт предназначен для ЭЛТ-мониторов, похожий эффект наблюдается и на ЖК-дисплеях.

❯ Tempest for Windows и прочий софт

Помимо предыдущей программы, существует и более поздний аналог — Tempest Test for Windows. Он адаптирован под широкоформатные ЖК-мониторы и должен работать лучше на современных компьютерах. Его возможности не такие большие, как у Tempest for Eliza, зато он может быть запущен на обычном ПК с Windows.

Также есть такой проект как System Bus Radio. Принцип его использования аналогичный, только музыку на этот раз передаёт системная шина. Есть пример для запуска на MacBook, но его у меня нет, а на моём компьютере поймать нужный сигнал так и не удалось.

❯ Перехват изображения

Продолжим опыты.

Это дисплей, который без специальных поляризационных очков выглядит просто белым. Ну что же, самое время узнать, как же возможно подсмотреть картинку даже с такого монитора.

Что ЭЛТ, что ЖК-мониторы могут быть подвержены так называемому перехвату ван Эйка (названному так в честь открывшего данный метод). Принцип основан на том, что сигнал, испускаемый монитором компьютера в процессе работы, имеет некоторое сходство с сигналом аналогового телевидения. Нетрудно догадаться, что если его принять, то можно получить изображение.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Качество, безусловно, будет крайне низким, но в некоторых случаях достаточно даже такого. Позднее был разработан такой же способ для ЖК-мониторов.

В своё время даже был сделан такой девайс как EckBox — устройство для осуществления этого самого перехвата. Проект этот достаточно старый и требует использования аналогового радио и переходника для связи с компьютером, так что в данной статье применять его не будем. Вместо этого воспользуемся более новым софтом — TempestSDR.

❯ Сборка TempestSDR

Ну что же, время пробовать.

Чтобы принять изображение с другого монитора, понадобится машина с Linux и какой-нибудь SDR из числа поддерживаемых данной программой. По сути, подойдёт любой из более-менее популярных. Я буду использовать Ettus USRP, просто потому что он у меня есть. Разумеется, для таких опытов это перебор, на самом деле хватит и куда более дешёвых экземпляров.

В качестве ОС я рекомендую использовать DragonOS, так как там уже установлены драйвера и софт для работы с SDR, так что вам не придётся разбираться и с этим. Виртуальная машина опять таки не подойдёт, так как скорость обмена данными по USB в таком случае будет слишком низкой.

На Github проекта уже есть ссылка на собранный TempestSDR, но, на всякий случай, если у вас оно не заработает, я покажу, как его скомпилировать.

Для начала необходимо удостовериться, что у нас установлен JDK, для чего посмотрим, что лежит по его пути:

mafrance351@mafrance351:~$ ls /usr/lib/jvm
default-java  java-1.11.0-openjdk-amd64  java-11-openjdk-amd64  openjdk-11

Как видно, в моём случае он лежит в папке java-11-openjdk-amd64. Если JDK не установлен, нужно его накатить. Теперь можно приступить к скачиванию и сборке софта:

git clone https://github.com/martinmarinov/TempestSDR
cd TempestSDR/JavaGUI
make all JAVA_HOME=java-11-openjdk-amd64

После непродолжительного ожидания программа должна будет собраться под нашу систему. Если же скомпилировать её у вас не получается, в конце статьи я оставлю ссылку на уже готовый TempestSDR.

❯ Запуск

Подключаем к компьютеру SDR и запускаем софт. Если он не стартует при попытке открыть файл, запускаем из терминала:

java -jar JTempestSDR.jar

Если всё было сделано правильно, то откроется окно программы:

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Далее жмякаем «File» и выбираем нужный драйвер SDR.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Далее в консоли посыпятся привычные логи инициализации. После её окончания кнопка «Start» в окне программы станет активной.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Тыцкаем её. Если SDR подключился успешно, то в окне появится белый шум.

Время разобраться, как же вообще с этим работать. Первыми у нас идут настройки размера изображения и частоты кадров. Кнопками справа от текстовых полей можно включить или выключить их автоматический выбор. Далее идёт джойстик — им можно перемещать картинку в разных направлениях. Центральная его кнопка включает автотрекинг. Ещё ниже — самые главные регулировки — частота и усиление. Нужны они для грубой подстройки на нужный нам сигнал. Ниже две шкалы, по которым можно выбрать частоту кадров и разрешение по наилучшему уровню сигнала.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Теперь самое сложное — надо понять, на какой частоте вещает наш монитор. Для этого на экране надо отобразить какой-то контрастный и узнаваемый паттерн, в моём случае это был открытый блокнот на фоне тёмных обоев. Заранее стоит приготовиться к тому, что качество будет отвратительным, так что если на экране будет что-то однотонное, то оно рискует просто утонуть в помехах. Изображение сильно зависит от оборудования и от антенн: у кого-то с куда более простым SDR получались куда лучшие результаты.

Теперь выкручиваем частоту на ноль и начинаем её потихоньку прибавлять, попутно всматриваясь в помехи и надеясь не упустить заветную картинку. В тот момент, когда частота вот-вот будет поймана, изображение начнёт вырисовываться. Чтобы проверить, действительно ли это оно, а не шальная помеха, отводим антенны от монитора и убеждаемся, что сигнал исчез.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

На шкале выбираем наилучший сигнал. После этого отдельные детали картинки должны будут стать различимыми. Видно панель задач с иконками и открытое окно блокнота.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Теперь пытаемся что-то показать на экране. В моём случае это вот такой текст.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

И вот тот долгожданный результат. Качество никудышное, но это тот самый максимум, который можно достичь без специализированного оборудования типа направленных антенн и высокочувствительных приёмников.

❯ RTL-SDR

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Многие наверняка захотят попробовать RTL-SDR (в подавляющем большинстве случаев эту голубую затычку покупают как первый SDR, даже я сам был не исключением). На просторах даже есть руководство, как запустить TempestSDR вместе с этим китайским девайсом, кто-то даже рассказывал об успешном приёме, но я проверил — оно не работает. Всё дело в том, что дешёвый чип RTL2832U обладает кучей собственных шумов, отчего неспособен принять столь слабый сигнал, как побочное излучение от монитора, которое само по себе находится на уровне шума. Увы, для таких опытов необходим SDR получше (например, HackRF, SDRPlay).

Вообще, RTL-SDR RTL-SDR'у рознь, так что не исключено, что более качественный образец покажет себя лучше. Но проверить это я не могу по причине того, что у меня его нет.

❯ Обклеиваем стены фольгой

Теперь поговорим о том, как же защититься от такого перехвата. Очевидными видятся варианты в виде экранирования и заземления, позволяющие минимизировать уровень излучения, выходящего наружу. Помимо этих методов существует и активная защита в виде так называемых генераторов шума, призванных заглушить испускаемые компьютерной техникой ПЭМИН.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

У меня даже имеется один такой экземпляр. Это ГШ-К-1800, типичный представитель таких устройств.

Штука выполнена в виде обычной компьютерной платы расширения. Этот форм-фактор сделан чисто для удобства установки, никаких данных она не получает, а питание подаётся через Molex.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Обратная сторона. Генератор закрыт экранирующей пластиной, защищающей начинку компа от посторонних шумов. Схемотехника этой платы мне неизвестна, но предположу, что она следующая. Микроконтроллер, установленный на плате, генерирует какую-то случайную последовательность, поступающую на вход расположенного под экраном генератора, управляемого напряжением. Его выход подключён к усилителю, подающему сигнал на катушку. Таким образом, при работе устройство испускает шум в широком спектре частот, перекрывающий все побочные излучения. Также имеются цепи контроля целостности катушки, если запустить устройство без неё, оно непрерывно пищит.

Разъёмы. Что делает кнопка «КОНТР» и разъём «ДИСТ КОНТР», мне неведомо.

Учим ЭЛТ-монитор играть музыку IT, Электроника, Тестирование, Техника, Timeweb, Длиннопост, Программа, Видео, YouTube, Telegram (ссылка), Блоги компаний

Вот так выглядит устройство с катушкой, которую предполагалось разместить вокруг защищаемого устройства. Увы, до меня она не дошла…

Её моточные данные мне неизвестны, но на «Полигоне призраков», где я спросил про эту плату, мне всё же смогли подсказать ориентировочные. Девайс полностью оправдывает своё название — при подключении питания картинка на TempestSDR моментально пропадает.

А вот другой прибор. Эта штука работает несколько по другому принципу — подключается в разрыв видеокабеля и вносит в сигнал высокочастотную составляющую, которая не влияет на монитор, но затрудняет перехват информации.

❯ А что в итоге?

Итак, как можно видеть, это явление может воспроизвести у себя абсолютно любой, если под рукой есть два компьютера, антенны и SDR.

На практике давно существуют стандарты защиты от таких уязвимостей, например, американский TEMPEST. Для обычного же пользователя это явление не представляет ни малейшей угрозы, так как сигнал очень слаб, а принять его вне прямой видимости монитора без специализированного оборудования нереально (да и вряд ли кто-то будет перехватывать картинку с монитора чьего-то домашнего ПК).

Также по запросу «van Eck phreaking» ищется ещё много опытов: от всё такого же перехвата изображений до считывания ключей шифрования.

Такие дела.


Написано специально для Timeweb Cloud и читателей Пикабу.

Больше интересных статей и новостей в нашем блоге на Хабре и телеграм-канале.

Реклама Реклама ООО «ТАЙМВЭБ.КЛАУД», ИНН: 7810945525

Показать полностью 22 3
IT Электроника Тестирование Техника Timeweb Длиннопост Программа Видео YouTube Telegram (ссылка) Блоги компаний
9
505
Блог компании
Timeweb.Cloud
Timeweb.Cloud
1 месяц назад
TECHNO BROTHER

Спасаем электронный микроскоп JEOL JEM-6A⁠⁠

Автор текста: radiolok

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Жила была компания JEOL. И продавала она на экспорт просвечивающий электронный микроскоп JEM-6A. Жило было предприятие НИИТОП, которое в 1965 году его себе приобрело для разработки оборудования для производства микроэлектроники. К сожалению, предприятие в 2018 году развалилось, но жил был один мужик, который его выкупил себе на дачу... зачем — история умалчивает... рассказать уже некому.

Микроскоп появляется на авито и тут уже я, в декабре 2024 года задумываю авантюру - в которой старейший в России — Московский политехнический музей — выкупает себе этот микроскоп. Ну а я беру на себя роль невролога, избавляя продавца от головной боли по перевозке.

Спустя полгода микроскоп моими стараниями наконец-то оказался в фондохранилище… Ура.

❯ Былые времена

Компания Japan Electronics Optics Laboratory(JEOL): крупнейший японский разработчик и производитель электронных микроскопов и других научный инструментов — берет свое начало в 1949 году, в городе Митака, Токио, представив внутреннему рынку свой первый просвечивающий электронный микроскоп JEM-1. На мировой рынок компания вышла в 1955, поставляя в разные страны компактные (по тем меркам) просвечивающие электронные микроскопы JEM-5, JEM-6 и многие другие.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

JEOL JEM-1, 1949 год

Так, в сентябре 1965 года Нижегородский институт технологии и организации производства (НИИТОП) получает в свое распоряжение новенького полуторатонного красавчика JEM-6A — героя нашего сегодняшнего рассказа.

❯ Электронные микроскопы

Электронная микроскопия — один из самых мощных инструментов для исследования микро- и наноструктур. С помощью оптического микроскопа можно рассматривать объекты с разрешением до 300-400нм. Это связано с физическими ограничениями длины волны видимого излучения. Электронные микроскопы применяют пучок электронов, что позволяет с легкостью достичь разрешения вплоть до десятых долей нанометра.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Схематические изображения микроскопа проходящего света (ОМ), просвечивающего электронного микроскопа (ПЭМ) и растрового электронного микроскопа (РЭМ). Источник

По типу работы электронные микроскопы разделяются на просвечивающий и растровый (или сканирующий). ПЭМ работает по аналогии с оптическим микроскопом, но вместо света использует электроны.  В РЭМ электронный пучок сканирует поверхность образца, взаимодействуя с его атомами. Вторичные и отраженные электроны регистрируются детекторами, формируя изображение рельефа. Наш прибор — просвечивающий, их особенность — работа с очень тонкими образцами до сотни нанометров на довольно высоких напряжениях в 60-300кВ.

Были и рекордсмены — Японские Hitachi HU-3000 и JEOL JEM-1000 использовали источники напряжением до 3МВ. Однако использование столь высоких ускоряющих напряжений экономически и технически нецелесообразно, так как после 300-500кВ рост напряжения почти не улучшает качество изображения, зато появляются проблемы типа рентгеновского излучения, огромного энергопотребления и исполинских размеров.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Малыш JEOL JEM-1000, Сверхвысоковольтный электронный микроскоп на 1МВ. 1966 год. Высоковольтный источник и умножитель напряжения находятся в баке сверху в элегазе под высоким давлением

Сегодня мегавольтные ПЭМ сохранились лишь в единичных лабораториях, уступив место компактным высокоточным приборам среднего напряжения. Современные ПЭМ при 200–300 кВ с коррекцией сферических аберраций обеспечивают лучшее разрешение (~0.05 нм), чем мегавольтные микроскопы прошлого. Современные РЭМ и вовсе работают на сверхнизких напряжениях. Например, рабочее напряжение Apreo 2 SEM составляет от 200В до 1.2кВ. Но и разрешающая способность растровых сканирующих микроскопов не превышает 1нм, зато они дают рельеф поверхности, более компактны и не требуют подготовки образцов.

❯ JEOL JEM-6A

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

JEOL JEM-6A в неестественной среде обитания. На чьей-то даче

  • Разрешающая способность: гарантированная 1.2нм, в хороших условиях до 0.8нм

  • Увеличение 600х – 200 000х

  • Ускоряющее напряжение: 50 – 80 – 100 кВ

  • Потребляемая мощность 3ф, 240В, 50Гц, 4.5 кВА

  • Габариты микроскопа: 2255 х 1810 х 743 мм

  • Масса: 1480 кг

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Верхняя часть колонны микроскопа в разрезе от электронной пушки до предметного столика

Основная магия электронного микроскопа происходит в вакуумной колонне. В самом её верху расположена электронная пушка, генерирующая пучок электронов с энергией до 100кэВ.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Катод микроскопа, под защитным колпачком. Подаваемое напряжение до минус 100кВ через фарфоровый изолятор — так на корпусе микроскопа будет потенциал в 0В

После пушки располагается две конденсорных линзы, фокусирующих пучок электронов на образце. При этом каждую из них можно регулировать не только электрически, током в катушке, но и механически — для этого на корпусе есть несколько ручек в обоих осях.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Предметный столик с ручками регулировки

Далее следует предметный столик с исследуемым образцом. Причем его толщина не превышает и сотни нанометров, потому что электроны имеют относительно невысокую проникающую способность даже при больших энергиях. Помимо ручек для перемещения образца столик может нагревать его до +1000℃ для изучения, например, фазовых переходов, или, наоборот, охлаждать до температуры в -140℃ с помощью жидкого азота при работе, например, с биологическими образцами.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Схема перемещения столика с образом. Ручки находятся на панели оператора и тягами через толкатели усилие передается на держатель

После того как пучок прошел через образец, его нужно спроецировать на детекторе — на флуоресцентном экране внизу колонны. Для этого в микроскопе установлены три линзы — объективная, промежуточная и проекционная.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Нижняя часть микроскопа в разрезе. От предметного столика до флуоресцентного экрана

Объективная линза формирует увеличенное изображение образца сразу после прохождения через него пучка электронов. Это главная линза, определяющая максимальное увеличение микроскопа — и самая сильная, с коротким фокусным расстоянием. После изображение проходит через промежуточную линзу. В ее задачи входит не только увеличение изображения, но и выбор того, что мы будем смотреть — само изображение, дифракцию или вовсе темнопольное изображение.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

6 изображений хлорида никеля, отличающиеся только током промежуточной линзы. Не спрашивайте что где, я в этом пока не разбираюсь

Последняя линза — проекционная. Занимается финальным увеличением изображения и его проецированием на экран. Там на него уже можно посмотреть через смотровое окно или телескоп с 10-кратным оптическим увеличением. Итоговое гарантированное разрешение прибора — 12Å , а при хороших условиях — 8Å.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Смотровое окно с увеличением 2Х и телескоп на 10Х. Слева и справа можно установить фотоаппарат

В системе присутствует два стигматора — элементы компенсации астигматизма. Они выравнивает пучок, придавая ему круглую форму. В нашем микроскопе используется самый простой пассивный вариант на двух ферромагнитных пластинах, которые и работают как квадрупольная линза. Ручками определяется ширина зазора между пластинами и их расположение.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Механический стигматор. Схема из документации

В современных микроскопах используются электромагнитные стигматоры на основе 6-, 8-, или 12-полюсных катушек. Они создают регулируемое магнитное поле, которое выравнивает эллиптичность пучка. В просвечивающих микроскопах их обычно размещают вблизи объективной линзы, а в растровых — в системе сканирующих катушек.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Принцип работы электромагнитного стигматора. Источник

Снизу под колонной расположен диффузионный высоковакуумный насос — по сути кастрюля с кипящим маслом, а также множество заслонок для управлением откачкой. Схема откачки такая же как в моей установке магнетронного напыления — предварительное разрежение создается пластинчато-роторным насосом — тут два внешних насоса подключаются к портам сзади микроскопа, а рабочее давление — уже паромаслянным.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Внутреннее убранство микроскопа под вакуумной колонной.

Турбомолекулярник, к слову, тут просто так не поставишь — его вибрации будут передаваться на изображение, и нужно обязательно добавлять сильфонную виброгасящую проставку, а т.к. это ПЭМ — возможно и вовсе две-три последовательно, с жирными стальными плитами между ними.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Изображение РЭМ до и после установки сильфонной проставки между турбомолекулярным насосом и колонной микроскопа. Источник

В диффузионном насосе вибрации от перемешивания масла тоже никто не отменял. В системе откачка идет через трубу за колонной, и с какой-то целью на ней установлены сильфонные вставки. Может быть, для гашения этих вибраций, а может, — для чего-то другого.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

За вакуумной колонной видна откачная труба с сильфонными вставками. А на предметном столике видна тяга для перемещения образца

Под флуоресцентным столиком располагается... фотоаппарат!

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Схематическое изображение фотоаппарата

В правый бункер загружается до 24 фотопластинок, которые с помощью системы рычагов перемещаются под стол, а после экспозиции — в левый приемный бункер. Причем вся система находится под вакуумом.

В большом шкафу расположены блоки ламповых источников питания всех имеющихся катушек. Управление уровнем тока осуществляется ручками на панели оператора, а их контроль — на индикаторе слева от колонны. Справа от колонны — расположен индикатор напряжения питания катода.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Единственные и неповторимые стрелочные индикаторы на приборе. Левый — контроль тока в катушках, правый — контроль напряжения на пушке. Также видны разъемы, через которые катушки подключаются к своим источникам

Высоковольтный трансформатор должен стоять внутри шкафа и подключаться ко всем системам. Пришлось перед транспортировкой слить с него 160 литров трансформаторного масла. Судя по резкому керосиновому запаху — какой-то современный продукт нефтепереработки. Токсичный ПХБ так пахнуть не должен.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Структурная схема вакуумной системы микроскопа EM и циклограмма клапанов. Два форвакуумных насоса RP1 и RP2, Диффузионный насос DP, Многочисленные вакуумные клапана V, и датчик вакуума VG

Общее управление микроскопом — ручное. Нужно прощелкать множеством тумблеров согласно циклограмме. Общее время первого запуска — 20 минут с момента включения нагревателя диффузионного насоса. На прогретом насосе — откачка всей колонны занимает 5 минут, а отсека с образцом — всего лишь 30 секунд, но только если прибор и держатель образцов максимально чистые. Датчик давления в системе присутствует, но нет ни одного стрелочного прибора, куда бы выводились его показания… Или я его не нашел. Скорее всего он участвует в системе блокировки клапанов, не давая возможности открыть работающий диф. насос при атмосферном давлении в колонне, так как это чревато возгоранием рабочей жидкости. Рабочее давление микроскопа мне неизвестно, но я ожидаю его в пределах 10-5 — 10-6 Торр.

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Панель оператора. Нижний ряд ручек — управление током в катушках, две больших крутилки в центральном ряду — перемещают столик с образцом. Тумблеры сверху — управляют клапанами и устройствами вакуумной системы.

В итоге комплектация и состояние прибора — около-идеальное. Заменить масло, подключить блок питания и хоть сейчас включай и поехали. Одна проблема — к этому шкафу еще должна идти тумбочка с источником питания и пара форвакуумных насосов, и если с предварительной откачкой можно разобраться, то родной источник питания утерян... Ну, хотя бы на него есть вся документация…

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Структурная схема колонны микроскопа. Плакат из документации

❯ Спасательная операция

Возвращаемся в декабрь 2024, где я натыкаюсь на этот микроскоп на авито. Ламповый красавец, да еще и в моем городе, в пяти минутах пешком от офиса! Я тут же набрал хозяйку, обсудил с ней микроскоп и его предполагаемую судьбу, а сам на измене — я хочу себе электронный микроскоп, но я не хочу себе столь большой, но его однозначно надо спасать — иначе есть вероятность, что в итоге его пустят на металл.  Успокоившись, я написал тов. @BootSector — Алексею Бутырину, мол, есть микроскоп, уникальный в своем роде, в идеальном состоянии, не желает ли московский политехнический музей выкупить его себе за сущие копейки? Спустя пару дней Алексей возвращается с новостями — «предложение всех заинтересовало, давай попробуем».

Не будем вдаваться в подробности закупочных комиссий бюджетных организаций. Музею пришлось командировать куратора отдела микроскопии — Ольгу Федоровну Тихомирову. Она очень «удачно» приехала — утром было тепло, а к вечеру повалил снег, который покрыл дороги тонкой корочкой льда. К середине апреля многие уже неделю как катались на летней резине..

Куратор от состояния микроскопа была в полном восторге. Особенно ей понравились рабочие журналы с описанием экспериментов — история экспоната имеет огромное значение. Прибор использовался при разработке оборудования для производства микроэлектроники!

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Первый отечественный серийный электронный микроскоп ЭМ3

Тут важно, что у музея уже есть несколько электронных микроскопов. Один из них — первый советский электронный микроскоп, разработанный в мастерских ГОИ, есть и первый серийный микроскоп ЭМ-3. Еще есть один большой JEOL, но сильно потрошеный. Моя задача — подготовить внешнее экспертное заключение о том, насколько этот микроскоп хорош с исторической точки зрения, с точки зрения его состояния, и насколько оправдана его стоимость.

И вот, 13 мая, я в Японии гуляю на экспо 2025, а в музее тем временем проходит закупочная комиссия, где важные лица заявляют — «Берём!». Определяемся с датой перевозки, я заранее приезжаю слить масло с трансформатора, и подготавливаю микроскоп к транспортировке. Снимаю голову, дабы уменьшить его высоту, пакую лампы чтобы не разбились, закрываю колонну пупыркой и картоном..

Спасаем электронный микроскоп JEOL JEM-6A IT, Познавательно, Музей, Техника, Timeweb, Микроскоп, Электроника, Видео, Видео ВК, Telegram (ссылка), Длиннопост, Блоги компаний

Грузим микроскоп в газель. Спасибо японским инженерам за крепкий корпус и закладные трубы

Микроскоп стоит в частном секторе, прямо в центре дома.  В день Хэ, в 6:30 я приезжаю на объект дабы выдернуть входную дверь и встретить такелажников. Быть может, я и нанял самых дорогих грузчиков, но парни обычно таскают 60-тонные станки и точно знают, что делать с полуторатонном шкафчиком. Ребята очень лихо закинули микроскоп на длинную и низкую рохлю, вытолкали его на улицу и манипулятором погрузили в газель. Туда же отправились трансформатор и прочие коробки. Вернув хозяйке на место входную дверь я залез в газель, и мы двинули в Москву. На погрузку ушло около 2 часов. Еще 6 — на дорогу из Нижнего Новгорода.

Добрались до Москвы без пробок, заехали на территорию Технополиса, где и располагается открытое фондохранилище музея. Открытое оно потому, что вы можете туда попасть без особых проблем, хотя и по предварительной записи небольшими группами.

Так как микроскоп и трансформатор предусмотрительно были установлены на паллеты — их оперативно сняли погрузчиком, перегрузили на рохлю, и мы повезли его до места хранения. Быстрая распаковка, ставим на место голову и voilà! Полгода переживаний — и микроскоп спасен! Запускать его не планируют, но зато сохранят на долгие годы.

Вот и завершилась история по спасению объекта настоящего инженерного искусства. Особые слова глубочайшей признательности хочется выразить сотрудникам музея — Алексею Бутырину и Ольге Федоровне Тихомировой. Без их профессиональной поддержки, искренней вовлеченности и неиссякаемого энтузиазма моя авантюра бы не состоялась.

Что касается финансовой стороны — помимо выделенного музеем бюджета на организацию перевозки, мне пришлось выложить из своего кармана круглую сумму, но это мелочи на фоне возможности сохранить для будущих поколений этот уникальный образец инженерной мысли.

К слову, приглашаю вас посетить открытые музейные фонды, они расположены в Москве, в Технополисе, возле станции метро Текстильщики. Требуется предварительная регистрация на сайте музея, так как без этого вас не пустят на территорию Технополиса. В фондах регулярно проводятся интересные экскурсии.


Написано специально для Timeweb Cloud и читателей Пикабу.

Больше интересных статей и новостей в нашем блоге на Хабре и телеграм-канале.

Реклама ООО «ТАЙМВЭБ.КЛАУД», ИНН: 7810945525

Показать полностью 24 1
IT Познавательно Музей Техника Timeweb Микроскоп Электроника Видео Видео ВК Telegram (ссылка) Длиннопост Блоги компаний
27
Посты не найдены
О нас
О Пикабу Контакты Реклама Сообщить об ошибке Сообщить о нарушении законодательства Отзывы и предложения Новости Пикабу Мобильное приложение RSS
Информация
Помощь Кодекс Пикабу Команда Пикабу Конфиденциальность Правила соцсети О рекомендациях О компании
Наши проекты
Блоги Работа Промокоды Игры Курсы
Партнёры
Промокоды Биг Гик Промокоды Lamoda Промокоды Мвидео Промокоды Яндекс Директ Промокоды Отелло Промокоды Aroma Butik Промокоды Яндекс Путешествия Постила Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
