Серия Вертопрон
РЛЭ Ми-8МТВ Книга 2, Раздел 8.2. Двигатель и трансмиссия, Подраздел 8.2.3. Нормальная эксплуатация, Пункт 3. Запуск двигателей.

РЛЭ Ми-8МТВ Книга 2, Раздел 8.2. Двигатель и трансмиссия, Подраздел 8.2.3. Нормальная эксплуатация, Пункт 3. Запуск двигателей.

Показать полностью 1
28

Вертолёт по соосной схеме из 1937 года

Серия Техника - молодёжи

Соосная схема - схема построения винтов, вращающихся вокруг одной геометрической оси в противоположных направлениях.

Рисунок

Рисунок

Патент на такую схему был выдан ещё в 1859 году (Великобритания), а уже в 1860-м была создана модель вертолёта с паровым двигателем (Франция).

Тем не менее, несмотря на все эксперименты, соосная схема уступала в распространённости другим. Даже изобретение автомата перекоса (Юрьев в 1911 году, Российская империя, практические опыты Сикорского в США) не изменили ситуации, и по сей день соосная схема остаётся экзотикой - за исключением России, где серийно выпускаются камовские вертолёты.

Автомат перекоса

Автомат перекоса

В 1937 году о соосной схеме, конечно, знали - благо, проекты существовали в ряде стран, наиболее успешными оказались французы - в 1936 году Луи Бреге и Рене Доран построили первые вертолёты с автоматом перекоса.
А спустя 10 лет, в 1947 году, в воздух поднимутся вертолёты Яковлева и Камова, выполненные по соосной схеме.

"Техника - молодёжи" №2 за 1937 г.

Показать полностью 2
7

Продолжение поста «Катастрофа 007 в Дагестане»5

Серия Вертопроисшествие

КЭМЗ выложил запись пресс-конференции по поводу случившегося в своем телеграмм-канале:
https://t.me/koncern_kemz/269
https://t.me/koncern_kemz/270

Пресс-конференция представляет собой монолог выжившего исполнительного директора завода и при внимательном просмотре порождает много вопросов.
Борт в эксплуатации с 2006 года однако.

Из объективного - было снято еще несколько моментов:
1. Сначала выполнили проход над площадкой для ее осмотра.
2. Посадка, в которой отломали хвост оказывается была уже второй, перед ней была еще одна, получается что первая, с 7-й минуты первого видео. Попали они на самый край площадки основными ногами, после чего ушли на второй круг:

Из всего этого делается один простой вывод - на борту попросту не было пилота вертолёта.

8

Продолжение поста «Катастрофа 007 в Дагестане»5

Опубликовали более качественное и более полное видео полёта Ка-226 непосредственно перед катастрофой, на котором запечатлён момент потери управляемости в результате соударения отломанных рулей направления с несущий винтом. Видно как хвост несколько раз забрасывало в винт, что и вызвало критические повреждения лопастей.

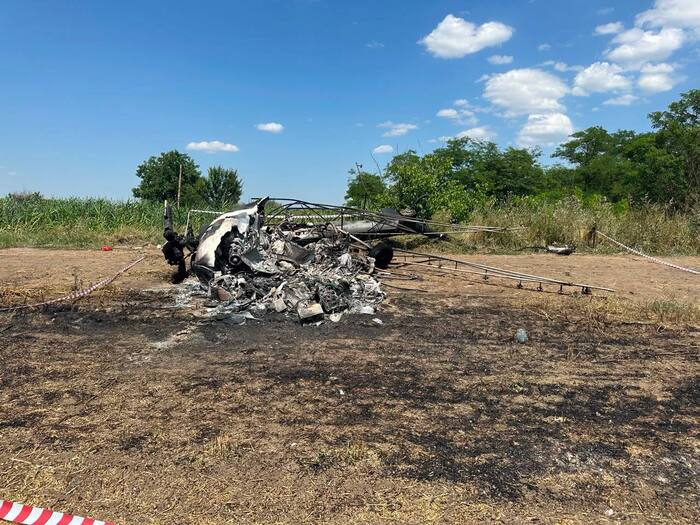

Обломки хвоста и лопастей

Обломки хвоста и лопастей

Показать полностью 1
4

Продолжение поста «Вероятная причина аварии вертолёта в Калифорнии»2

Серия Вертопроисшествие

предварительный отчет аварии Bell 222 N222EX

Время прочтения полторы минуты

Ну как отчёт, скорее обзор произошедшего, добавляющий несколько деталей к уже рассмотренным в предыдуших постах. Опубликован через месяц после аварии.

11 октября 2025 года в 14:01 по тихоокеанскому времени вертолёт Bell 222 (N222EX) получил значительные повреждения в результате аварии недалеко от Хантингтон-Бич, штат Калифорния.
Пилот и пассажир получили серьезные травмы. Один человек на земле получил серьезные травмы, а двое других получили легкие травмы.

Вертолёт выполнил несколько проходов в этом районе. Фотографии и видеозаписи очевидцев показали, что во время высокоскоростного прохода никаких явных аномалий с вертолётом не наблюдалось. Во время прохода на малой скорости одна из тяг рулевого винта отсоединилась от лопасти рулевого винта.

Продолжение поста «Вероятная причина аварии вертолёта в Калифорнии»

Во время зависания над площадкой вертолёт начал разворачиваться вправо и он набрал высоту. Со слов пилота, в этот момент он увеличил мощность двигателей (взял шаг), намереваясь перейти в разгон. Это говорит о том что пилот вначале не распознал отказ, хотя он также констатировал появление громких шумов сзади слева. Кроме того он утверждает, что одновременно с увеличением шага он дал правую педаль, потому что вертолет начало разворачивать влево, что в общем-то подтверждает его замешательство, поскольку на видео разворота влево нет, а при взятии шага он должен был давать левую педаль для выдерживания направления.

Далее вертолёт перешел в неуправляемое правое вращение, корпус хвостового редуктора разрушился, рулевой винт с частью хвостового редуктора оторвался и вертолёт упал на лестницу пешеходного моста.

Осмотр отделившегося узла рулевого винта показал, что рычаги поворота обоих лопастей были разрушены.

Рычаг поворота лопасти (кабанчик)

При этом крепежные болты и остальные узлы были установлены и надёжно закреплены.

Экспертиза вертолёта продолжается.

Источник:
https://data.ntsb.gov/carol-repgen/api/Aviation/ReportMain/G...

Показать полностью 3
17

Продолжение поста «Катастрофа 007 в Дагестане»5

Серия Вертопроисшествие

или сплошной негативный негатив

Время прочтения 5 минут

Погибшими "туристами" в пассажирской кабине потерпевшего катастрофу вертолёта, принадлежавшего АО «Концерн КЭМЗ», как выяснилось, были сотрудники того же Кизлярского электромеханического завода:
- водитель
- главный инженер-энергетик
- главный конструктор по вертолётостроению и начальник цеха
- заместитель генерального директора концерна по строительству и транспортному обеспечению
- бортинженер вертолёта скончался в больнице от ожогов.
В пилотской кабине находились лётчик-испытатель и исполнительный директор, сын руководителя предприятия.

То есть, на одном борту собрались четыре топа оборонного предприятия.

Протоколы безопасноcти не учитывались.
Оценка рисков какая-нибудь еще должна проводится перед полетами, ну и служба безопасности оборонного предприятиия тоже должна быть.

А ведь подобное уже было.
И не раз.

Хотя, наверно, если летели туристы из Кизляра на базу отдыха "Солнечный берег", то о таком говорить даже неприлично.

Поэтому от высоких материй лучше вернуться к более приземленным материям, а именно к железу.

И тут, произошедшая катастрофа ставит под сомнение тезис о том что соосным вертолетам потеря хвоста не страшна.
Наглядная иллюстрация что еще как страшна.
Естественно, что защиты от дурака не существует и прочее – цепь ошибок, приведших к катастрофе можно разматывать долго. Но если взять конкретное звено этой цепи, а именно звено под названием "разрушение хвостового оперения" и изъять, то катастрофы бы и не было. Нарушения, грубая посадка, необдуманные действия, авария – остались бы. Но полной потери управляемости и последующей катастрофы не было бы. Если бы...
И поврежденный хвост как раз и стал камушком, свалившем Голиафа. Осталось понять кто и почему его запустил.

А еще катастрофа в очередной раз подтверждает несколько других постулатов:
1. Разрушение конструкции – ситуация аварийная, легко и быстро перерастающая в катастрофическую, требующая прекращения полёта. А то некоторые особо горячие головы предлагали даже доламать хвост и без него лететь на ремонт, прям как оторвать разбитый бампер на машине.
2. У всех современных вертолётов по два винта. И разрушение одного из них – сложная аварийная ситуация, перерастающая в катастрофическую в большинстве случаев.
Есть правда система NOTAR, но там всё равно и вентилятор внутри в наличии, и хвост длинный, и вообще производится серийно до сих пор только одна модель.
3. Неправильные действия и решения умножают последствия отказов и неисправностей.

Ну и самое важное

В пассажирской кабине не выжил никто.

Первые языки пламени на видео появляются в районе левой двери пассажирской кабины практически сразу после столкновения:

Через 5-7 секунд вертолет уже полностью объят пламенем.

Так быстро разгореться может только одно – топливо, разлившееся из поврежденных баков.

На Ка-226 четыре мягких топливных бака. Два передних и два задних. Передние баки размещены за спинами пилотов, а задние – по бокам над пассажирской кабиной, в районе пилонов крепления основного шасси. Передние баки соединены с задними трубопроводами, причем с левой стороны этот турбопровод пролегает над дверью, а соответствено справа над проёмом аварийного выхода.
Вертолёт Ка-226 сертифицирован по АП-29, которые среди прочих требований к топливной системе подразумевают испытания баков на сброс:

Требования к испытаниям на сброс. Каждый топливный бак или наиболее критический бак должен быть подвергнут испытаниям на сброс при следующих условиях:
(1) Высота сброса должна быть не менее 15,2м
(2) Поверхность, на которую производится сброс, должна быть недеформируемой
(3) Бак должен быть заполнен водой на 80% его полной емкости
(4) Бак должен испытываться вместе с фактическими особенностями окружающей конструкции, если не установлено, что окружающая конструкция не содержит выступов или других особенностей, способных вызвать пробивание бака
(5) Бак должен сбрасываться свободно и ударяться в горизонтальном положении с допустимым отклонением ±10°
(6) После испытаний на сброс бак не должен давать течь.

А задние баки, еще раз, расположены в районе пилонов крепления основных ног шасси. Основные шасси имеют подкосы, причем подкосы направлены куда-то в сторону бака.

Что интересно, топливная система Ка-226Т была доработана и ее безопасность была повышена, хотя принципиальное расположение топлиных баков осталось прежним:

И подкосы основных стоек шасси по-прежнему направлены, внутрь, в сторону баков:

Желтый значок маркирует расположение сливного крана бака

Желтый значок маркирует расположение сливного крана бака

Учитывая что вертолёт падал на шасси, с большой вертикальной скоростью и со смещением, то скорее всего задние баки (или трубопроводы) и были проткнуты этими самыми подкосами.

И подобное уже было:

Ошибки пилотов, помноженные на конструктивные недочёты.

Ну и завершающим штрихом могут стать обоснованные подозрения в том что отломленный хвост мог повлиять через троса на управление шагом несущих винтов, поскольку между ними есть механическая связь:

Система управления Ка-226

Система управления Ка-226

Если это окажется действительно так, то это будет даже прямое несоответствие АП-29, по которым этот вертолёт сертифицировали:

29.674. Взаимосвязанные органы управления
Каждая основная система управления полетом должна обеспечивать безопасный полет и посадку и работать независимо после возникновения неисправности, отказа или заедания в любой из других систем управления.

Показать полностью 7
