Оживление сверлильного станка 2м112
Думаю что каждый кто периодически сталкивается с необходимостью что-то сверлить, хоть раз да задумывался "Вот был бы сейчас сверлильный станок..." . Эта же мысль не раз приходила и мне в голову особенно когда надо просверлить ровно вертикальные отверстия в профильной трубе, пакете из металлических пластинок или чём нибудь подобном.
К сожалению долгое время я не мог себе позволить приобрести сверлильный станок так как не имел гаража и все работы проводились на даче/ во дворе частного дома у родственников/ на балконе.
Осенью 2020 моё терпение кончилось я продал мне верой и правдой Toyota TownAce Noah а на вырученные деньги купить ГАРАЖ!!!
И вот когда гараж был куплен и более менее приведён в порядок я снова начал задумываться о том чтобы обзавестись сверлильным станком что упростило бы мне часть выполняемых работ.
Шли дни, я объездил большую часть специализированных магазинов города в поиске хорошего варианта при соотношении цены и качества но везде натыкался либо на хлипкие "сверлилки" китайского производства которые только выглядят красиво, либо на станки на ценнике которых красовалась шестизначная сумма и тратить такие деньги в полу-хоббийных целях было бы глупостью.
В какой-то момент я даже задумался "А не сварганить-ли мне сверлильный станок самому? " для чего была приобретён вал шпинделя, сверлильный патрон B18, коллекторный двигатель с возможностью регулировки и поддержания оборотов ещё много чего ещё . Но планам не суждено было сбыться.
В очередной визит на одну из приёмок металла я увидел его... Кто-то безжалостно сдал беднягу чтобы того пустили на переплавку.
Мне стоило серьёзных трудов уговорить управляющего приёмки продать мне станок. Сошлись на цене в 4000 что я на самом деле считаю сущей мелочью, за подобные вещи люди обычно хотят получить куда больше тем более что станок вполне комплектный.

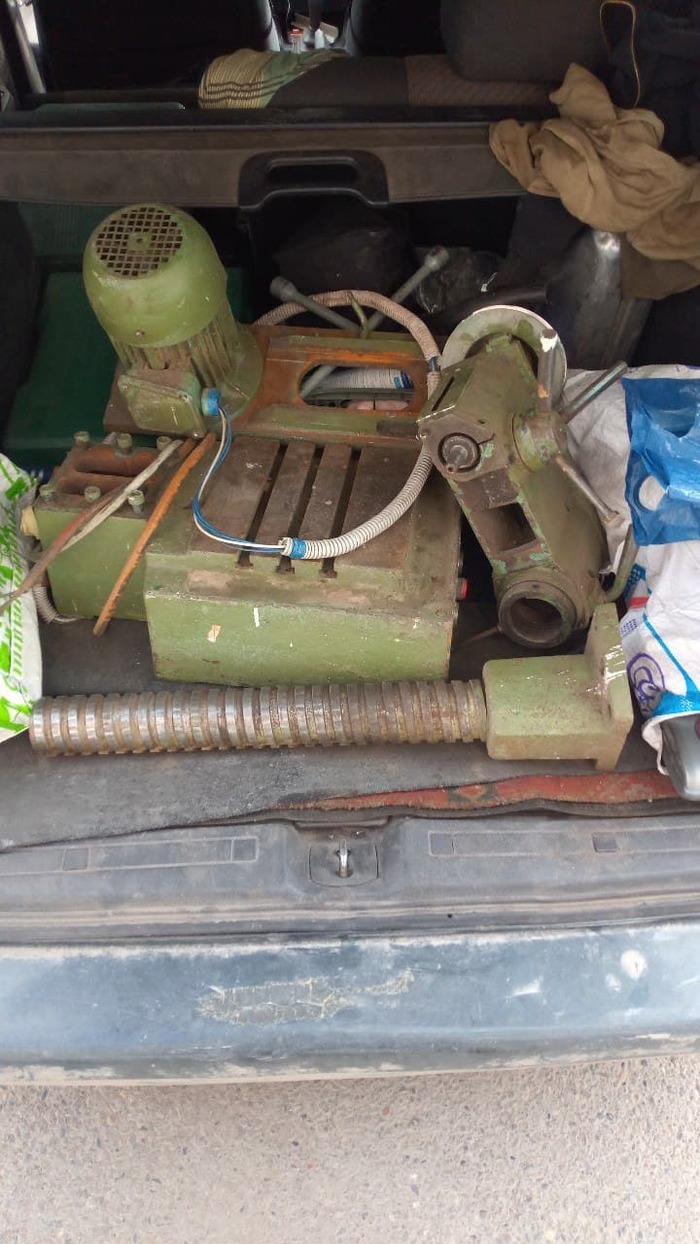

Кое-как запихав его в багажник я поехал в гараж разбирать и дефектовать. Смотря на фотографии подобных вещей сразу и не подумаешь что всё это довольно тяжёлое. Как выяснилось позже вес станка в сборе составляет ~120кг , так что я даже был благодарен людям которые его разобрали на составляющие перед тем как сдать в чермет

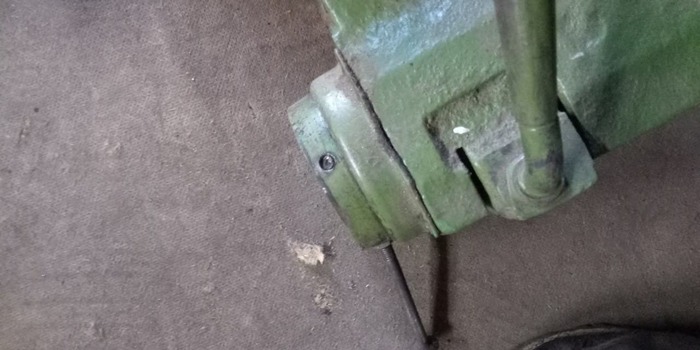

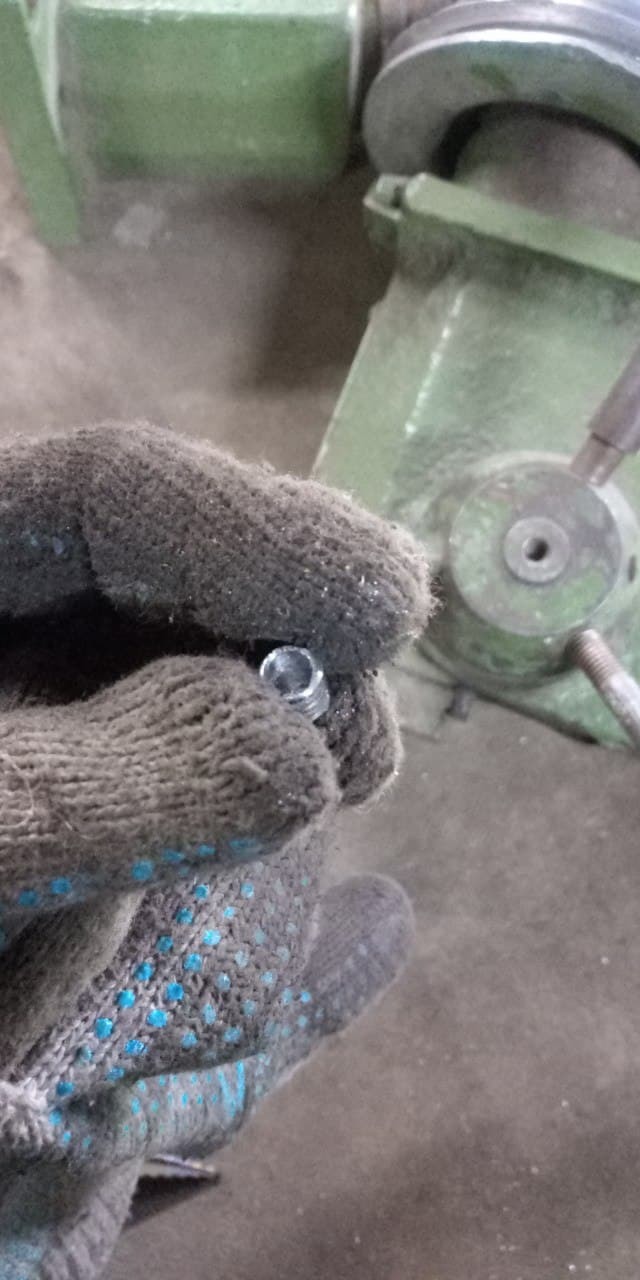

На станке хватало заломышей от винтов, ручек а так же "забитых" резьб .

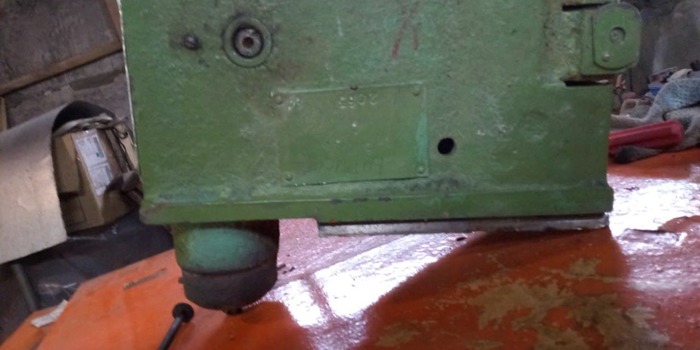

Какой из заводов произвёл данный станок выяснить уже нереально. На табличке было более 3х слоёв окаменевшей краски разных оттенков зеленого.
Кладём пациента на стол и начинаем препарировать...
После разбора бабки и шпиндельного узла выяснилось что все подшипники целые и не имеют выработки. Зато многие из них толстым слоем залиты краской в том числе на рабочих поверхностях. Откладываем подшипники отмокать в ацетон а в это время прогоняем все резьбы которые только попадутся
Далее без какой-то спешки я за несколько дней я с помощью УШМ, корщёток и лепестковых дисков снял все слои окаменелой краски и убрал очаги начинающейся коррозии. Будь у меня доступ к воде для мойки мне кажется что удалось бы справиться куда быстрее с помощью смывки для краски. О пескоструйной установке пока приходится только мечтать =\

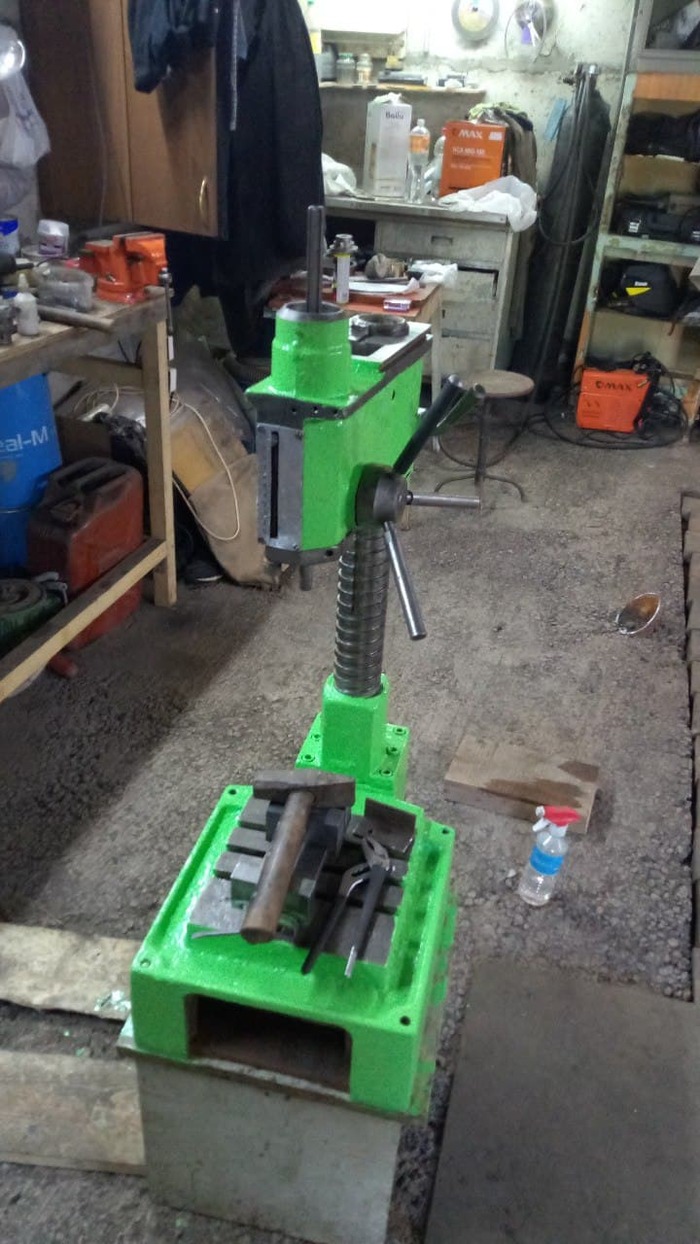

Далее то что не подлежало покраске было заклеено малярным скотчем, а остальное было покрашено ярко-зеленой ПФ-115 ( чтобы соблюсти традиции) "тычковым способом" с помощью поролоновой губки. Чтобы всё это выглядело нормально пришлось нанести 3 слоя с промежуточными сушками в 2-3 дня.
Когда всё высохло приступил к обратной сборке. Ручку подъема бабки и ручку хода пиноли пришлось заказать у токаря так как вместо них просто были вкручены длинные гнутые болты.
Табличку глубины сверления мне так и не удалось спасти. Она в своё время была сделана из листа алюминия и с течением времени потеряла ровную форму, и приобрела множество забоин в том числе в районе разметки. Надеюсь когда нибудь жаба перестанет меня душить и я закажу новую из полированной нержавейки.
Узнав о моем приобретении знакомый фрезеровщик подарил подобие лекальных тисков. За что я ему искренне благодарен ведь такие вещи стоят не дёшево!!!

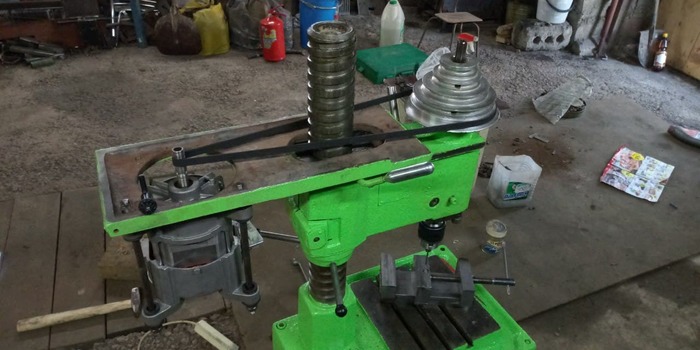

По скольку у меня в гараже нет 380V а при переводе родного двигателя на 220V потеряется часть мощности было решено на станок установить коллекторный двигатель от стиральной машинки автомат в паре с блоком регулировки и поддержания оборотов. Для этого пришлось проточить шкив вращения шпинделя и убрать с нижней ступеньки выборку под клиновой ремень

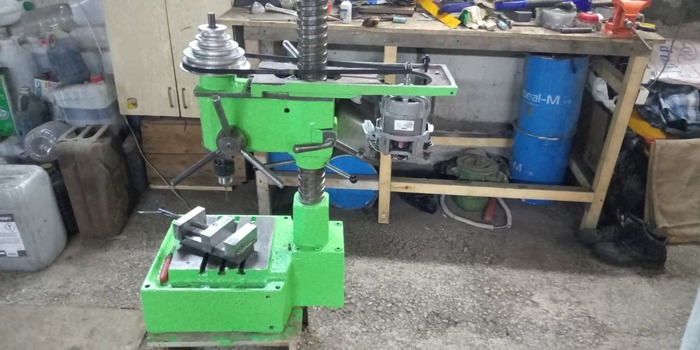

Коллекторный двигатель был установлен на свои родные крепления. Для этого были сделаны в натяжной плите два отверстия и установлены шпильки м10
Ремень был использован от той же стиральной машинки что и двигатель. Он отлично подошёл на своё место по длине, и слава богу ничего не задевает при работе.

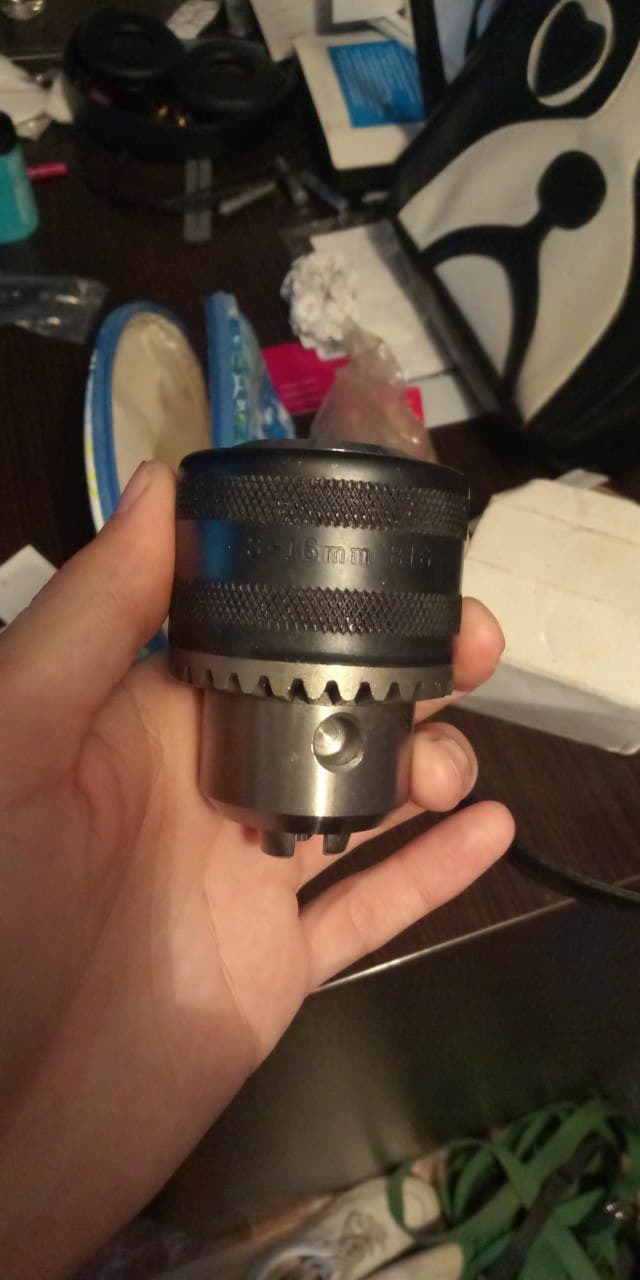

Кстати купленный патрон B18 не подошёл так на шпинделе был конус B16 из-за чего пришлось приобрести новый патрон.

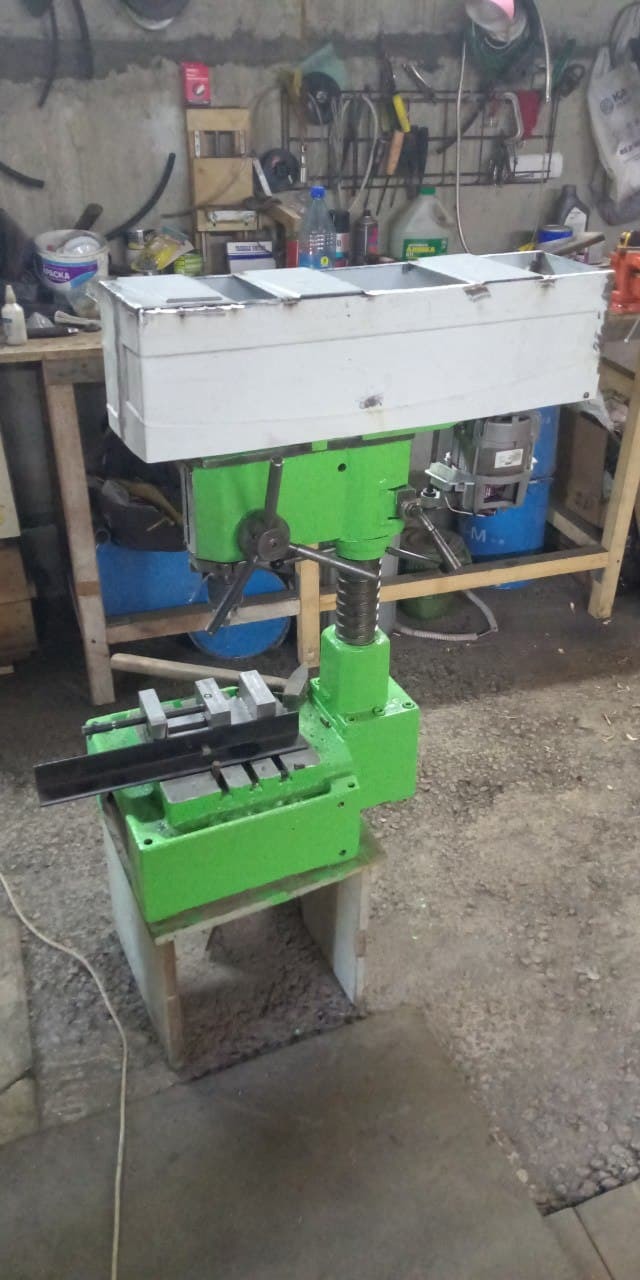

Когда всё было проверено на работоспособность решено было сделать кожух закрывающий шкивы и ремень. Делалось из того что было "под ногами" поэтому вид вышел на мой взгляд довольно непрезентабельный. Ну да ладно, будет время переделаю...

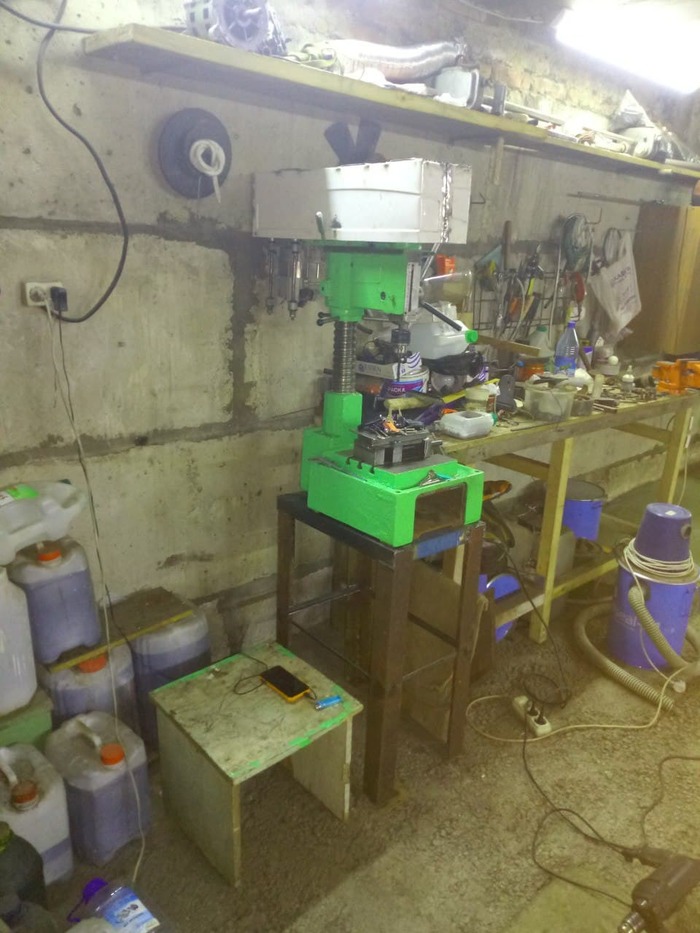

Поскольку станок имеет внушительный вес и часто передвигать его я не собираюсь решено было сделать под него подставку с завалявшегося уголка 50*50мм.
Подключение двигателя к регулятору оборотов "US-52" производилось по схеме приложенной ниже. Для реализации реверса была куплена трёхпозиционая кнопка. Переключать направление вращения без остановки двигателя НЕЛЬЗЯ, так как есть шанс что отхлебнёт сам двигатель или блок управления. В моём случае при этой ошибке сгорел симистор номиналом 8А, в последствии был заменён на 16А симистор, но всё равно надо бы придумать как избежать такой возможности.
Как показали испытания станок без проблем позволяет с ходу сверлить дырки сверлом 16.5 мм при заявленных заводом максимальных 12мм. Плавная регулировка оборотов позволяет не только сверлить но и нарезать резьбы зажатым в патрон метчиком. Под нагрузкой обороты практически не проседают.
В случае закусывания сверла "на выходе" лучше чтобы деталь была хорошо затянута в тисках зафиксированных на основании станка. Это позволит вместо травмы отделаться ударом детали по колонне станка и проскальзыванием ремня по шкиву шпинделя.
Спасибо что дочитали до конца. Надеюсь что вам было интересно, а может быть вы даже что-то "подчерпнули" для себя из этого поста.
