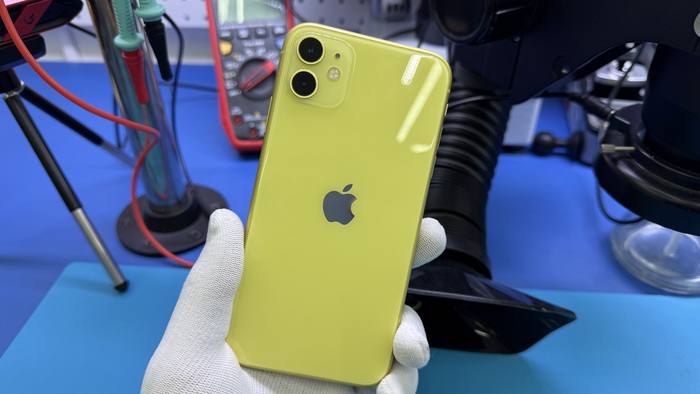

Телефон сам по себе сначала потерял LTE, потом физическую симку, но eSIM держалась и после всё потухло окончательно. Спонтанно. В руках.
Решили сделать по рекомендациям нейро поиска сброс до завода.
Итог:
Кирпич без возможности активации.
Для православных пользователей android:
Яблочный конструктор имеет в связке довольно много микросхем, таких как SN cpu, sn wi-fi/bt, sn modem, imei eeprom BB. Каждый из них формирует свою хеш-сумму, которая складывается в UDID - цифровой идентификатор устройства и отправляет это дело на сервер для сверки.
Если он не совпадает, то при активации и начальной настройки телефона вылетит табло:
Фотокарточка из интерстеллар
И всё. Дальше ты:
И остаётся сделать только одно:
Или нести эти дрова в ремонт рядом с домом.
UDID менять нельзя, потеря одной из вышеперечисленных микросхем лишает устройство дальнейшей активации, заменить на другую нельзя.
Рекомендация:
При возникновении проблем с сетью не рекомендую делать сброс до заводских настроек! Лучше сделать обновление или прошивку БЕЗ ПОТЕРИ данных. Если это не поможет, то дело не в софте, а в железе!
Поч так?
При сбросе или полной прошивке теряется софтовая связь с модемом и ремонт будет более сложнее, возможно дороже и точно дольше.

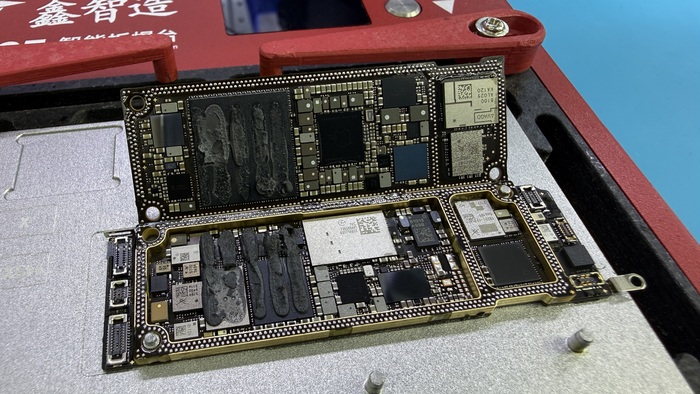

После разогрева телефона и его разборки я увидел следующее:
Появились Imei, хотя изначально был только верхний SN.
О, хорошо. Возьму щас 20к лёгких денюшек))
Но активации всё равно не было, да и wifi вообще не активировался, значит скорее всего его серийник отсутствует и нет правильного формирования udid.
Значит надо демонтажировать мать
И сделать первичный осмотр промежностей:
Сомнительная. Ну, я имею ввиду про пайку))

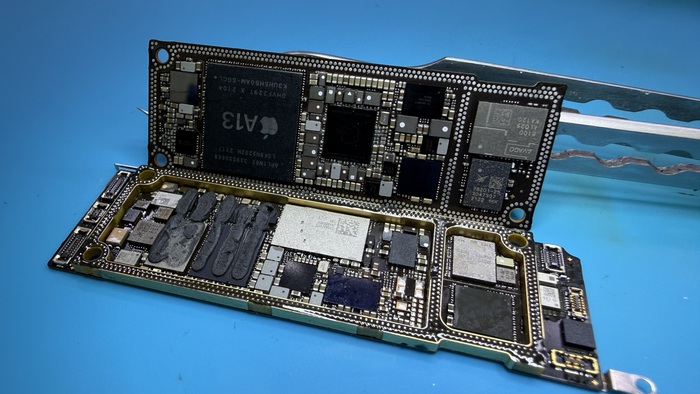

Поэтому надо мамку разогреть и вывернуть ливер наружу
Что тут?
Синим выделил холодную пайку на отрыв, а вот красным - сомнительно. Похоже на удар. А что похоже? Ранее телефон разбирался и предположительно менялась задняя крышка, а значит, значит. Ну да. Удар, только он может проявиться не сразу, а даже спустя месяц, пока окислы в трещинах припоя не сожрут весь полигон пайки.
Сам то что думаешь? Мысли есть?
Я вот чё думаю.
Для начала я залудю эти контакты, почищу с двух сторон:
И засуну в трафарет без запайки плат обратно
И знаешь что?
Вахля появилась, а значит что-то поменялось. Сую плату в трафарет для формирования новых шариков припоя
Вот всегда бесило это место на верхней плате
Как будто бы дорожки идут под натяжением. Иногда дублирую. Вот иногда чуется, что надо))
Шары готовы, надо жарить обратно
Решил дунуть охладителем для скорости, но...
Не подрасчитал и туза порвал мамке xD
Да ещё и платы разъехались))
Тем не менее, она ещё тёпленькая, чуть догрел, задвинул доски на место и на запуск
Да, это не припаялись контакты термодатчика и пришлось принудительно охлаждать трахание для активации
Хотя плата при этом не особо то и грелась
Из быстрых проверок обнаружились проблемы
Нет LTE, нет 2G, но есть Wi-Fi. Списал на ранее разъехавшуюся мать и не севшие контакты по периметру рамы.
Снова распаиваю и переделываю.
Увы. Теперь я вернулся к моменту, когда изначально у телефона пропала LTE. И из замеченого на данном этапе - теряется и тут же находится 3G. "Прыгает" сеть.
Давай посидим, подумоем.
Был удар, вероятно, поэтому осмотреть бы верхушку.
За сети 2G отвечает передатчик 2g, что логично, но он в свою очередь формирует следующие сети 3G и выше. Но, без исправного 2G не будет 3G, а значит передатчик 2G с большой долей вероятности исправен и тогда следующий по схеме главный усилитель всех сигналов AVAGO. Он формирует 3G и 4G, а далее раздаёт команды трансиверам и дуплексерам, а так же 5G сборкам, и тут вот крышка то отходит, видишь?
Я только пилить начал, а она уже отлетает.
Обнаружилось интересное:
Водичка. А это тут два дуплексера по wifi. Вот они и могли гасить всё это дело, а при нагреве, оксиды меняют своё сопротивление и могут то проводить, то коротить. У меня уже есть сомнения в дальнейшем ремонте этой доски и лучше уж сделать переезд на новую, но вот хочу проверить свои задумки выше и заменить Avago для проверки.
Зачем?
Для опыта. Взлетит? Значит мои работы со схемами и железом не пройдут даром, там всего то 10 минут потрачу, а не взлетит - буду знать, что дело не в этом и после не буду тратить время на раздумки.
Опыт. Ну а как ты думал? Сиди читай схемы, думай и делай.
Спилю. Вот взгляни:
Сколько там bmv припарковано))
И каждая из них может иметь мозги (имеется ввиду не иметь мозги, а дрочить мозги).
Меняю с 16 плюс. Они одинаковые
Ладно. Не заработало. Вообще не стало сети. Но я потом понял, что моя четвёртая симка была уже отключена давно и теперь я сам не узнаю, был ли я прав или нет. Я просто уже отпаял необходимые микрухи для переноса и запивать уже обратно ну точно не имело никакого смысла по времени.
Для переноса на новую плату требуется:
Кварц и его контроллер, а так же eeprom imei BB:
И не маловажные модем и nfc
Вот откуда я узнал, что моя симка кончилась))
Сети не было.

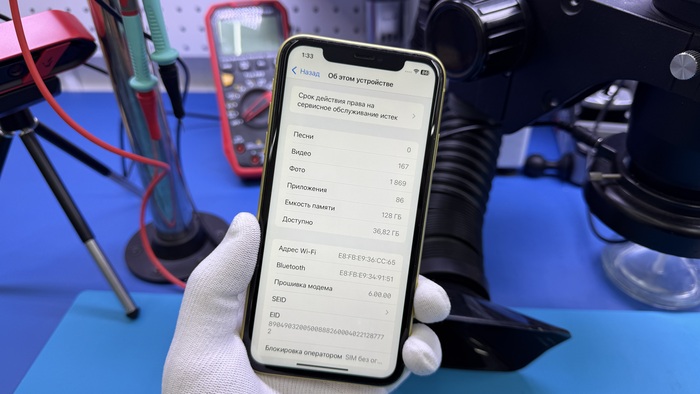

А я уже прям опечалился, что сделано было не правильно, потом другую вставил и взлетело.
Наряжаю мамку во все пряжки
Меняю убитый аккумулятор, делаю проклейку от пыли/влаги
Вот хочется же сделать кросиво. Полез что бы закрыть термоинтерфейсом микрухи кварца...
Слегка порвал и бросил это дело. Оставил как есть.
Схоронение влагозащиты прошло успешно

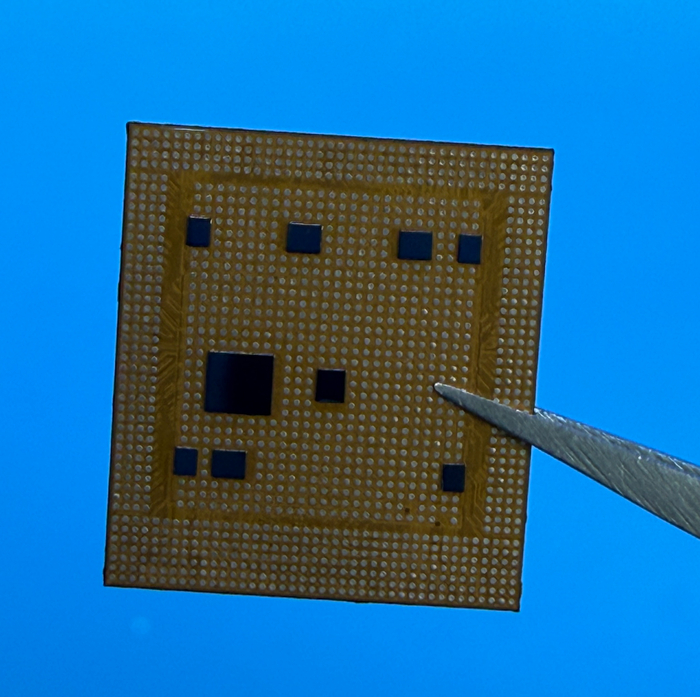

А это все запчасти
Р.с: Я не мотоциклист, так что запчасти только на краюшке пинцета xD
Стоимость данного ремонта вышла всего в 32 тысячи рублей.
На разок в магазин сходить должно хватить.
Пойду доделывать iphone 18 pro, вернее то, что от него осталось xD
