ТОП-30 плат BMS, модулей и инструментов для сборки аккумуляторов с AliExpress
При самостоятельной сборке аккумуляторов приходится решать сразу несколько задач: соединять элементы, организовывать защиту, зарядку и контроль состояния батареи. Для каждого этапа предусмотрены свои платы, инструменты и комплектующие, причем некоторые из них требуют особенно внимательного подбора.
1. Aideepen Fast Charging Module 140W
Этот модуль предназначен для организации USB-питания от внешнего источника постоянного тока. Заявлен входной диапазон 6–30 В и поддержка протоколов PD, PPS и QC. При этом схема работает на понижение напряжения, поэтому входное напряжение должно превышать требуемое выходное. Подключать плату непосредственно к сети 220 В нельзя. По назначению это выходной USB-преобразователь, а не зарядный контроллер аккумуляторных ячеек.

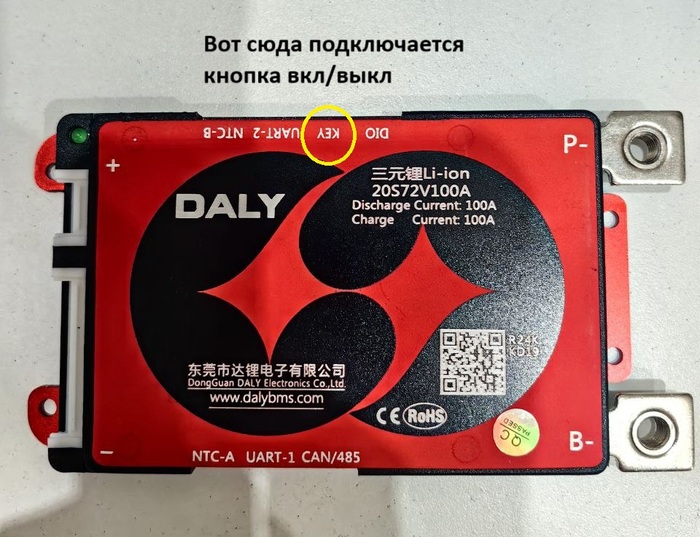

2. DALY Smart Active Balance BMS
Система управления аккумуляторной батареей, объединяющая защитные функции и активную балансировку. В ассортименте указаны исполнения для разного количества последовательно соединенных элементов и различных рабочих токов. Предусмотрен мониторинг через Bluetooth, а для отдельных конфигураций доступны дополнительные интерфейсы связи. При выборе такой платы нужно согласовать химию аккумуляторов, число ячеек и допустимый ток нагрузки.
3. Медные электроды для точечной сварки 3 мм
При контактной сварке аккумуляторных сборок электроды передают сварочный импульс на металлическую соединительную ленту. Здесь предлагаются медные электроды диаметром 3 мм и длиной 50 мм, причем количество зависит от варианта комплектации. Их форма рассчитана на работу с соответствующей сварочной головкой. При подборе необходимо учитывать диаметр крепления, длину выступающей части и совместимость с конкретным сварочным аппаратом.
4. FGHGF Power Bank Case 3×18650
Корпус для самостоятельной сборки внешнего аккумулятора на трех элементах формата 18650. В конструкции предусмотрены аккумуляторный отсек, управляющая электроника и USB-интерфейсы. Согласно указанным параметрам, обычный USB-выход рассчитан на 5 В и ток до 2,1 А. Это вариант для небольшого переносного источника питания, где не требуется самостоятельно проектировать корпус и разводить все разъемы, но элементы питания необходимо подбирать отдельно.
5. Модуль индикации емкости аккумулятора 21 В
Компактный индикатор предназначен для визуального контроля состояния аккумуляторной сборки с номинальным напряжением около 21 В. Подобные модули устанавливают в корпус устройства, чтобы оценивать оставшийся заряд без отдельного измерительного прибора. Их показания обычно связаны с напряжением аккумулятора, поэтому не следует воспринимать такой индикатор как полноценный измеритель остаточной емкости. Особенно это касается работы под переменной нагрузкой.
6. trennca Ultra Soft Silicone Cable
Для соединения аккумулятора с BMS, преобразователем или силовой нагрузкой требуется провод подходящего сечения. В ассортименте trennca указаны кабели от 8 до 0 AWG с силиконовой изоляцией, различной длиной и вариантами наконечников. Гибкая изоляция удобна при прокладке проводов внутри корпуса, где часто приходится делать изгибы. Сечение нужно выбирать по рабочему току, длине линии и допустимому нагреву, а наконечники согласовывать с контактными соединениями.
7. Медная лента для сварки аккумуляторов 18650 и 21700
Соединительная лента используется при изготовлении аккумуляторных блоков из цилиндрических элементов. Она образует электрические перемычки между контактами, а ее ширина, толщина и материал влияют на сопротивление соединения и допустимый ток. Медные соединители требуют учета особенностей контактной сварки и возможностей аппарата. Для конкретной сборки необходимо заранее определить схему соединения элементов и рассчитать токовую нагрузку на каждую перемычку.
8. Изоляционные прокладки для аккумуляторов 18650, 21700 и 32650
Кольцевые изоляционные прокладки устанавливаются на положительные контакты цилиндрических аккумуляторов. Их задача заключается в дополнительной изоляции участка вокруг выступающего контакта, где расположенные близко металлические соединители могут создать нежелательное замыкание. Размер прокладки должен соответствовать диаметру элемента. Это расходный материал, который особенно полезен при сборке батарей из нескольких ячеек с использованием сварных перемычек.
9. HeltecBMS Active Balancer 4S/6S
Активный балансир предназначен для выравнивания состояния последовательно соединенных аккумуляторных элементов путем переноса энергии между ними. В отличие от пассивных решений, которые рассеивают избыточную энергию в виде тепла, такой подход использует перераспределение заряда. Указаны варианты для нескольких конфигураций батарей, включая LiFePO4 и другие литиевые системы. При этом отдельный балансир не заменяет полноценную BMS с защитой от аварийных режимов.
10. Aideepen Power Bank 22.5W
Плата управления для самостоятельной сборки внешнего аккумулятора. Ее задача заключается в организации зарядки установленных элементов и питания подключаемых USB-устройств. В обозначении указана выходная мощность 22,5 Вт, но фактические режимы определяются схемой и согласованием протоколов зарядки. При установке платы в собственный корпус нужно заранее предусмотреть размещение аккумуляторов, доступ к разъемам и отсутствие контакта токоведущих частей с корпусными элементами.
11. Никелевая лента для аккумуляторных сборок 10 м
Соединительная лента в рулоне используется для создания последовательных и параллельных соединений между аккумуляторными элементами. Заявлена никелевая конструкция и длина рулона 10 метров. При работе с такими материалами необходимо учитывать толщину, ширину и электрическое сопротивление ленты. От этих параметров зависит допустимая токовая нагрузка соединения. Также нужно согласовать толщину материала с возможностями сварочного аппарата.
12. Плата защиты BMS 5S 18–21 В 20 А
Плата рассчитана на аккумуляторную сборку из пяти последовательно соединенных литиевых элементов. Обозначение 5S определяет конфигурацию батареи, а указанный ток 20 А относится к заявленным характеристикам защитного модуля. Подобные решения применяют в аккумуляторном инструменте, где важны компактность и контроль аварийных режимов. При замене штатной платы необходимо проверить схему подключения, химический состав ячеек и условия зарядки.
13. Seesii Portable Battery Spot Welder
Компактный аппарат точечной сварки рассчитан на соединение элементов аккумуляторной сборки металлическими перемычками. В отличие от пайки непосредственно к контактам цилиндрических аккумуляторов, контактная сварка использует кратковременный импульс тока. При работе основное значение имеют согласование толщины ленты с возможностями аппарата, состояние электродов и стабильность прижима. Для получения соединений с повторяемыми параметрами необходима предварительная настройка.
14. JIKONG JK Smart BMS
Семейство интеллектуальных плат управления аккумуляторами с поддержкой различных конфигураций последовательно соединенных элементов. В перечне исполнений встречаются варианты от 4S до 24S и разные номиналы рабочих токов. Предусмотрена активная балансировка, а конкретный набор интерфейсов зависит от модификации. При выборе необходимо учитывать не максимальное количество поддерживаемых ячеек вообще, а рабочий диапазон конкретной платы и тип используемой батареи.
15. Активный балансир BMS 1.5A 3S–21S
Отдельная плата активной балансировки для многоэлементных литиевых аккумуляторов. В наименовании указан балансировочный ток 1,5 А и варианты исполнения для сборок с различным числом последовательно соединенных ячеек. Такой модуль предназначен для уменьшения разброса между элементами батареи при эксплуатации и обслуживании. Нужно учитывать, что балансировка не восстанавливает изношенные ячейки и не исправляет последствия неправильного подбора аккумуляторов.
16. Изоляционные прокладки для аккумуляторов 18650, 21700 и 26650
Этот комплект ориентирован на цилиндрические аккумуляторы нескольких распространенных размеров. Прокладки устанавливаются в области положительного контакта и образуют дополнительный изоляционный слой между металлическими поверхностями. При сборке аккумуляторного блока особенно важно, чтобы прокладка не перекрывала необходимую контактную площадку, но закрывала потенциально опасный участок корпуса. Подбирать их следует под конкретный формат элемента.
17. Модуль индикации уровня заряда 1S–4S
Индикатор предназначен для аккумуляторных сборок с количеством последовательно соединенных элементов от одного до четырех. Его можно встроить в самодельный аккумуляторный блок или переносное устройство, чтобы видеть приблизительное состояние батареи. При этом напряжение элемента зависит от химического состава, нагрузки и температуры. Поэтому перед подключением нужно согласовать конфигурацию индикатора с используемым аккумулятором и диапазоном его рабочего напряжения.
18. Портативный аппарат точечной сварки с цветным дисплеем
Аппарат для сборки аккумуляторных блоков оснащен встроенным источником питания и цветным дисплеем. Такое исполнение позволяет работать без отдельного мощного внешнего аккумулятора, если встроенная система обеспечивает необходимую энергию импульса. Экран используется для отображения и настройки параметров работы. При выборе сварочного оборудования необходимо ориентироваться на поддерживаемую толщину металлических перемычек, конструкцию электродов и регулировку сварочного импульса.
19. U-образные никелевые пластины для аккумуляторов
U-образные соединительные пластины предназначены для контактной сварки аккумуляторных элементов. Их форма отличается от обычной плоской полосы и позволяет организовывать соединения в определенных конфигурациях батарейного блока. При проектировании сборки необходимо учитывать расположение выводов, расстояние между элементами и путь прохождения тока. Готовая форма перемычки облегчает повторение одинаковых соединений, если геометрия батареи ей соответствует.
20. RIXITE Lithium Battery Charging Module
Комплект из пяти модулей зарядки литиевых аккумуляторов. Подобные платы используют при изготовлении небольших автономных устройств, где аккумулятор необходимо заряжать от внешнего источника питания. При этом зарядный контроллер должен соответствовать химическому составу элемента и его предельному напряжению. Важны также величина зарядного тока и наличие защитных функций. Количество плат в комплекте удобно для нескольких отдельных электронных проектов.
21. Аппарат точечной сварки аккумуляторов
Еще один вариант оборудования для изготовления аккумуляторных сборок при помощи металлических перемычек. Принцип контактной сварки основан на локальном нагреве участка соединения за счет прохождения большого импульсного тока. Для аккумуляторных элементов это позволяет избежать продолжительного нагрева всего контакта паяльником. Однако качество соединения определяется настройками импульса, состоянием электродов, материалом перемычки и усилием прижима.
22. Плата защиты BMS PCM 1S 3,7 В 3 А
Компактная защитная плата для одного литий-ионного элемента с номинальным напряжением 3,7 В. В комплекте указано десять модулей, а заявленный ток составляет 3 А. Такие платы применяют в небольших автономных устройствах, где необходимо контролировать критические режимы работы аккумулятора. При этом защитная плата сама по себе не обеспечивает правильный алгоритм зарядки. Для полноценной системы питания может потребоваться отдельный зарядный контроллер.
23. Изоляционные прокладки для аккумуляторов 18650, 21700, 26650 и 32650
Набор прокладок для элементов разного диаметра, включая крупные цилиндрические аккумуляторы. При сборке батареи изолирующие материалы помогают разделять электрически активные участки и металлические соединители. Особое внимание нужно уделять положительному выводу, расположенному рядом с корпусом элемента. Помимо таких прокладок, в конструкции аккумуляторного блока могут понадобиться дополнительные изоляционные листы и защитная оболочка.

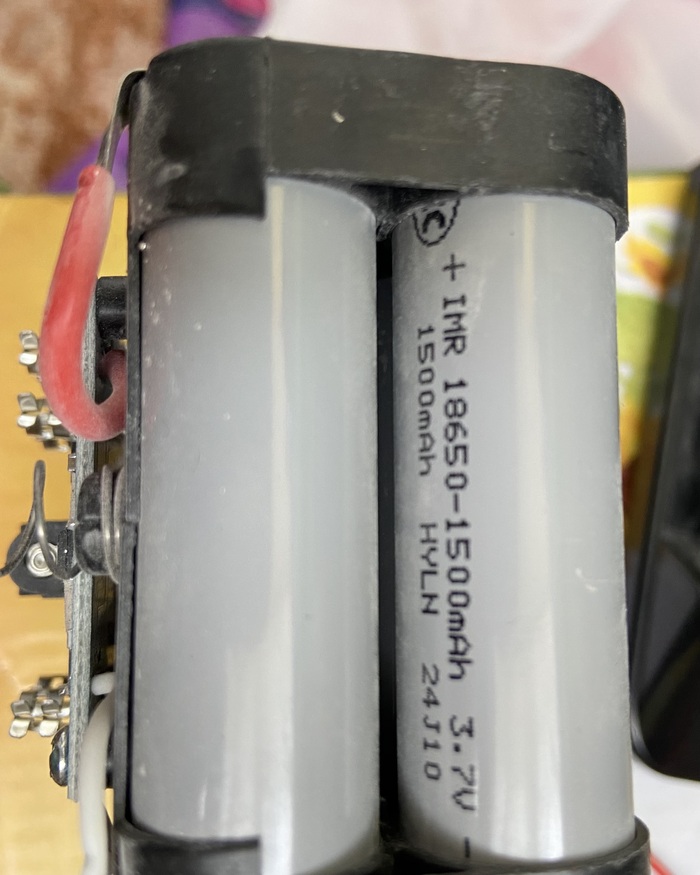

24. Пластиковая батарейная трубка 18650
Изоляционная трубка используется при изготовлении или восстановлении внешней оболочки цилиндрических элементов формата 18650. Она закрывает металлический корпус аккумулятора, снижая вероятность случайного электрического контакта с соседними деталями. При замене оболочки необходимо учитывать размеры элемента и расположение изоляции положительного вывода. Поврежденную внешнюю изоляцию аккумулятора нельзя игнорировать, особенно при установке нескольких элементов в общий блок.
25. Балансировочные кабели JST-XH
Комплект из десяти кабелей с разъемами JST-XH предназначен для подключения отдельных точек аккумуляторной сборки к балансировочной или измерительной электронике. Через такие соединения система получает доступ к напряжениям отдельных последовательных групп. При подключении критически важны количество контактов, их последовательность и расположение общего провода. Совпадение типа разъема само по себе еще не гарантирует совместимость кабеля с конкретной платой BMS.
26. JKBMS JIKONG Smart BMS
Интеллектуальная система управления для аккумуляторных сборок, в том числе на основе LiFePO4. Основное назначение платы заключается в контроле состояния батареи и управлении защитными функциями. В зависимости от исполнения могут отличаться допустимые токи, количество контролируемых ячеек и интерфейсы связи. При построении аккумуляторного блока следует учитывать реальные параметры нагрузки, требования инвертора или зарядного устройства и конкретную конфигурацию соединения элементов.
27. eelhoe Nickel Plates for Spot Welding
Комплект из 30 никелевых пластин предназначен для создания соединений между аккумуляторными элементами контактной сваркой. Готовые металлические заготовки применяются при повторяющихся соединениях, когда необходимо выдерживать одинаковое расположение контактных участков. Толщина и геометрия пластины должны соответствовать выбранной схеме батареи. Для силовых аккумуляторных блоков необходимо также учитывать допустимый ток через каждое соединение и его сопротивление.
28. BMS 3S 20A 12,6 В
Защитная плата для литий-ионной сборки из трех последовательно соединенных элементов. Полностью заряженная конфигурация 3S с обычными Li-ion ячейками имеет напряжение 12,6 В. Заявленный ток платы составляет 20 А. Такие решения могут применяться в аккумуляторных блоках инструментов и другой электроники с соответствующим питанием. При установке необходимо соблюдать последовательность подключения ячеек и учитывать возможные пусковые токи нагрузки.
29. occkic BMS 18650 20A
Плата управления и защиты для литиевых аккумуляторных сборок на элементах 18650. В названии указан ток 20 А, однако при выборе важны также количество последовательно соединенных элементов, пороги срабатывания защиты и схема подключения. Сам по себе формат аккумулятора 18650 не определяет напряжение всей батареи. Поэтому перед установкой платы нужно согласовать параметры аккумуляторной сборки и убедиться, что защитная электроника рассчитана на ее конфигурацию.
30. JBD BMS LCD Display
Внешний дисплей для совместимых интеллектуальных систем управления аккумуляторами JBD. Предусмотрены исполнения с интерфейсами UART и RS485, а в описании указана поддержка определенных моделей Smart BMS с конфигурациями от 3S до 30S. Дисплей используется для локального отображения параметров батареи без постоянного обращения к мобильному приложению. При подборе нужно проверить интерфейс связи и совместимость конкретной версии экрана с установленной платой.
Самая сложная часть самостоятельной аккумуляторной сборки связана с согласованием всех компонентов. Даже подходящие по напряжению платы могут различаться алгоритмами защиты, схемами подключения и рабочими токами. Поэтому проектирование батареи разумно начинать с конфигурации элементов и электрических нагрузок, а затем подбирать BMS, зарядку, соединители и контрольную электронику.
