Ремонт "монста из прошлого" Asus ROG Strix GL702ZC

Всех приветствую, с наступающим Новым годом!

Принесли мне ноутбук, с типичным диагнозом: не включается, после попытки провести профилактику, а именно при отсоединении батареи, выскочила металлическая защёлка и что то замкнула на плате.

Приступаю к разбору аппарата и диагниостике

Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост
Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост

Прошёлся по всём дросселям питаний, ничего криминального не нашёл, потом прикинул, что могло замкнуть в районе коннектора и начинаю тыкать мультиметром там и нахожу на одной линии сопротивление в пару ом, ну это оно

Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост

А линия эта, уходит в шим контроллер и является разрешающим сигналом EN, то есть шим труп однозначно, на всякий случай убрал резисторы с линии, что бы окончательно в этом убедится, и по VCC я обнаруживаю сопротивление 4 Oma, сняв данную микросхему, сопротивление чуть поднялось, но всё равно значение низкое, позже нашёл логический элемент, садивший линию.

Нужно менять шим, но проблема в том, что они программируемые, варианта два:

1) найти донора и от туда выпаять

2) найти новую или б. у. микросхему и запрограммировать с помощью специального донгла и лицензионного программного обеспечения от Infinion

Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост
Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост
Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост

Я выбрал второй вариант, шимки у меня были, а донгл я заказал у коллег, которые сами их изготавливают, на базе оригинального. Прошивку нашёл в телеграмм-группе по прошивками, там ребята сливают различные прошивки, снятые донглами.

После прошивки, проверяю генерацию на фазах питания vddc, vddci, всё хорошо, собираем аппарат и попутно обслуживаю

Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост

Но прежде, проверяем даёт ли изо о оно есть)

Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост
Ремонт "монста из прошлого" Asus ROG Strix GL702ZC Ремонт ноутбуков, Хобби, Видео, Длиннопост

По итогу аппарат прошёл все тесты и вернулся к своему владельцу)

Я в VK:https://vk.com/id345960171

Показать полностью 9 1

Ремонт RTX3080 после грозы

Приветствую камрады!
Сегодня речь пойдёт о "простом" ремонте EVGA RTX3080, привезли мне её со словами: перестала включаться после грозы, ну что же шансов мало на её восстановление, но они есть)
Приступаю к разборке и замеру сопротивлений

Всё по классике 1,8v=22ом и pex-vdd=0,33ом

Ну и так как на тот момент у меня не было варианта достать новый GPU по вменяемой цене, плата отправилась в режим ожидания)

Когда всё таки попался вариант с приобретением нового чипа, я созвонился с клиентом и он дал добро на ремонт, новый gpu же имел маркировку GA-102-202-KF-A1, а это значит, что канал памяти отключен другой, придётся перекидывать всю обвязку и два чипа памяти в канал D, который не был распаян с завода,

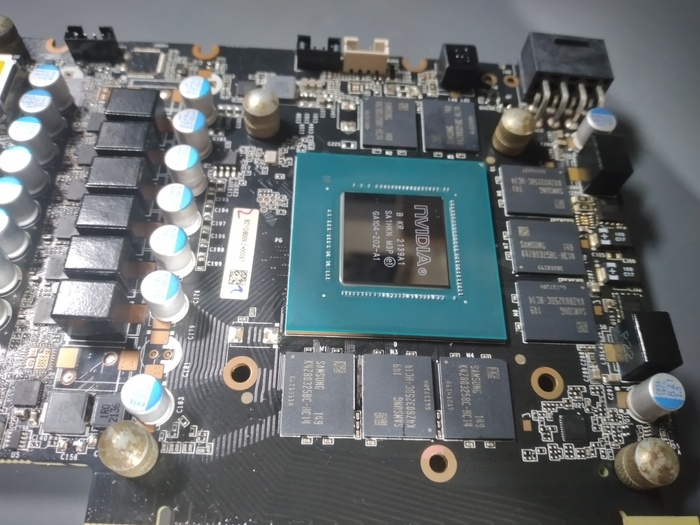

Вооружившись бордвью от Gigabite Aorus RTX3080, которая есть у меня я таки решаю перекидывать обвязку видеопамяти.
Пока чип не приехал ещё, лучше всё подготовить заранее)

Ремонт RTX3080 после грозы Ремонт видеокарт, Хобби, Длиннопост

Работа кропотливая и требует усидчивости, на это у меня ушло часа 3, точно не засекал

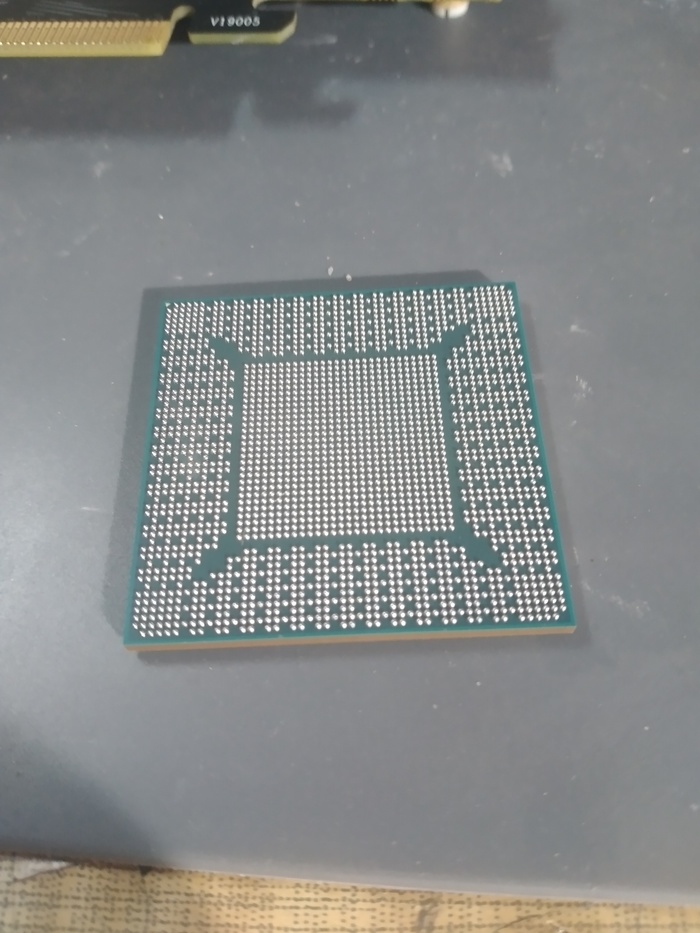

И вот приходит мне значит заветный GPU, запаиваем и шьём соответствующий биос, так как у нас (LHR) и вперёд, тесты, тесты, тесты)

Я в VK:https://vk.com/id345960171

Показать полностью 11

Ремонт RTX3070 после "вредительства"

Приветствую всех любителей почитать, а так же тех, кто интересуется электроникой)
Давненько я ничего не выкладывал, порой времени не было, а порой просто не хотелось.
Сегодня хочу рассказать вам о ремонте Palit RTX3070 GamingPro, которую умертвили намеренно, с целью сдать по гарантии,
В одно время начался прям бум, майнеры делали так, что бы вернуть потраченные деньги, а поскольку покупали они эти карты тогда, когда цены на них были на пике, то в принципе понятно, почему приходило осознание, что нужно так делать. Умертвляли их разными способами, но в основном, просто совали в райзер не той стороной, в общем не будем вдаваться в подробности)

Ремонт RTX3070 после "вредительства" Видеокарта, Ремонт электроники, Хобби, Длиннопост, ВКонтакте (ссылка)

Одна пломба якобы на месте, серийник удален и на самой плате тоже, явно карту вскрывали и диагностировали

Разобрав приступаю к замеру сопротивлений импульсных систем питания, убеждаюсь что есть практически короткое замыкание по 1,8v. и PEX-VDD, до кучи пробиты ещё несколько диффпар, что подтверждает её совокупление с райзером убийцей😁
К сожалению фото замеров для наглядности я не сохранил...

Ремонт RTX3070 после "вредительства" Видеокарта, Ремонт электроники, Хобби, Длиннопост, ВКонтакте (ссылка)

Вот этот попиленный дремелем пострадаленц был отпаян, пилил его я для интереса😁, там были знатные волдыри

В общем гпу удален с платы, сопротивления по 1,8v. так и не пришли в норму, порядка 50ом, что указывало на ещё какой то подбитый элемент, им оказалась логика, на обратной стороне платы, которая как раз и висела на этой линии питания, поменяв её, сопротивление нормализовалось, я решаюсь подать питание с лбп и убедиться в том, что все питания поднимаются, конкретно на этой плате, можно так делать, не переживая что с отпаянным гпу , 4 вольта пойдут на память, вместо положенных 1,35v., это тема для отдельного поста, по этому кому интересно загуглите, информация есть, почему так происходит на некоторых платах 3000-й линенйки.
Плату я отложил до лучших времён, на дальнюю полку так сказать)

Где то через пару месяцев, наступили эти "лучшие времена") дружественный сервис, прислал мне новенький GPU, правда уже немного с иной маркировкой, а именно GA104-302-A1 LHR (Low Hash Rate), но это не беда, всё решается прошивкой биоса от карты той же серии, вендора и с таким же гпу)
Собираю карту и пробую делать тестовое включение, меня ждало разочарование, карта никак не инициализировалась, в пайке я был уверен, хоть и сажал на заводской припой, который без содержания свинца. Посидев над платой энное количество времени, всё таки нахожу в чём дело)

К сожалению схемы и бордвью на карты от Palit вы не найдёте, а схемотехника отличается от того, что есть в свободном доступе, тем не менее разобраться можно)
Вот этот шестилапый транзистор J.2.N (LBSS139DW1T1G) имеет связь с нашей логикой, которая как мы помним сдохла по питанию 1,8v., но ещё через него проходит очень важный сигнал: THERM_OVERT* именно он и садился, так как транзистор был подбитый.

Ремонт RTX3070 после "вредительства" Видеокарта, Ремонт электроники, Хобби, Длиннопост, ВКонтакте (ссылка)

По итогу карта восстановлена до практически заводского состояния и успешно прошла все тесты.

Я в ВК: https://vk.com/id345960171

Показать полностью 7

Самая больная тема этого года: Hynix GDDR6

Приветствую пикабушники!,

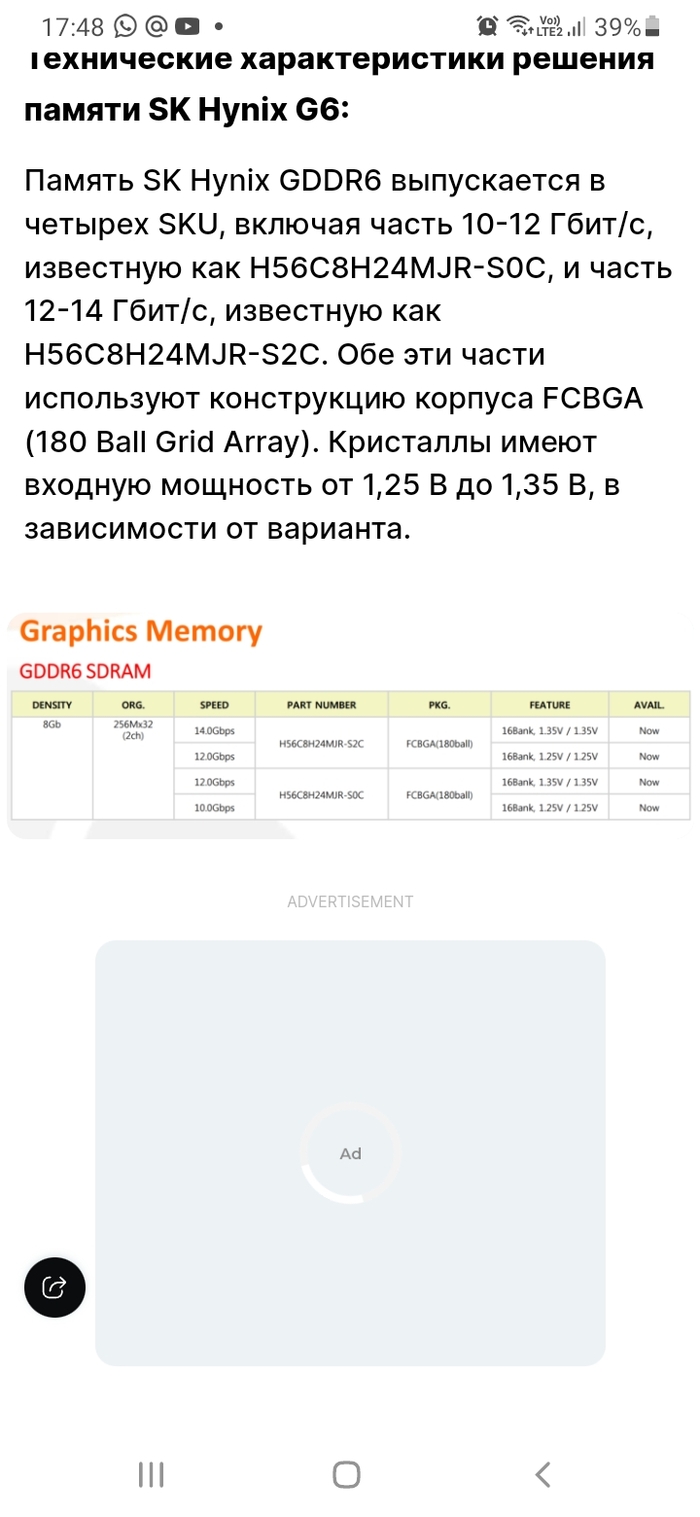

Решил я написать о нашумевшей теме, вокруг видеопамяти Hynix H56G32CS4DX005, которая массово мрёт, на картах RTX3060ti, ниже покажу пример, как стоит поступать с такими картами, и так, поехали)
RTX3060ti Palit Dual, всеми любимая), клиент купил её в Ситилинке, пользовался чуть более полугода и вот карта начала выдавать приколы, а именно: не держание заводского разгона по памяти, артефакты в 3D, чёрные экраны, в общем полный набор)

Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост

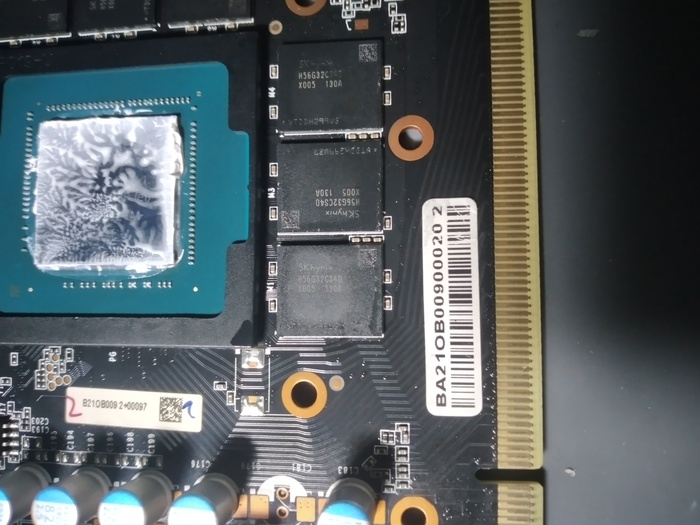

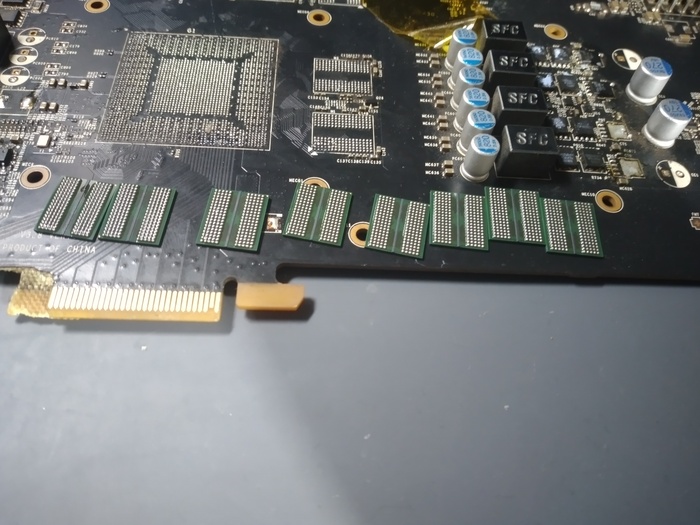

Разобрали, далее ставим на нижний подогрев и отпаиваем всю память, будем менять на Samsung)

Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост

Запаиваем, двигаем конфигурационные страпы, собираем обратно, можно проверять)

Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост

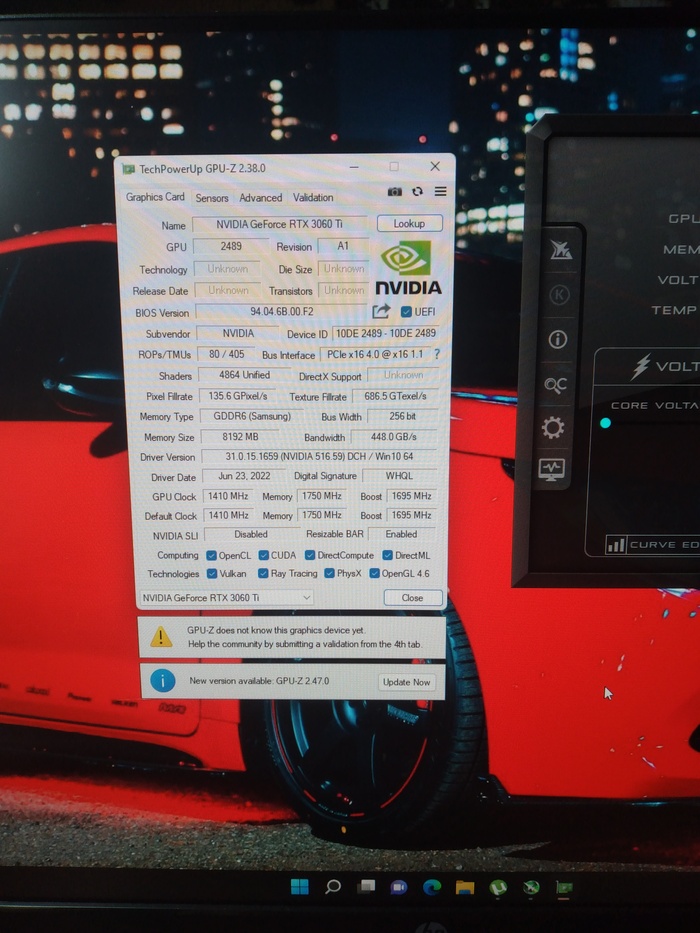

Ну и если руки у вас растут из правильного места, должно получиться так)

Вы спросите: а какого колобка, он не отдал её по гарантии?,
Он просто взял и разобрал её...
Вот тут не всё так просто, попытаться конечно стоило, есть шанс, что вам заменят карту, возможно, вы получите карточку после ремонта в ссц, там вряд ли заменят память на самсунг, да и вообще, вас просто могут послать с вашей карточкой, куда подальше, как повезёт, вот такая у нас гарантия...

я в ВК: https://vk.com/id345960171

Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост

Ещё раз, для особо одарённых)

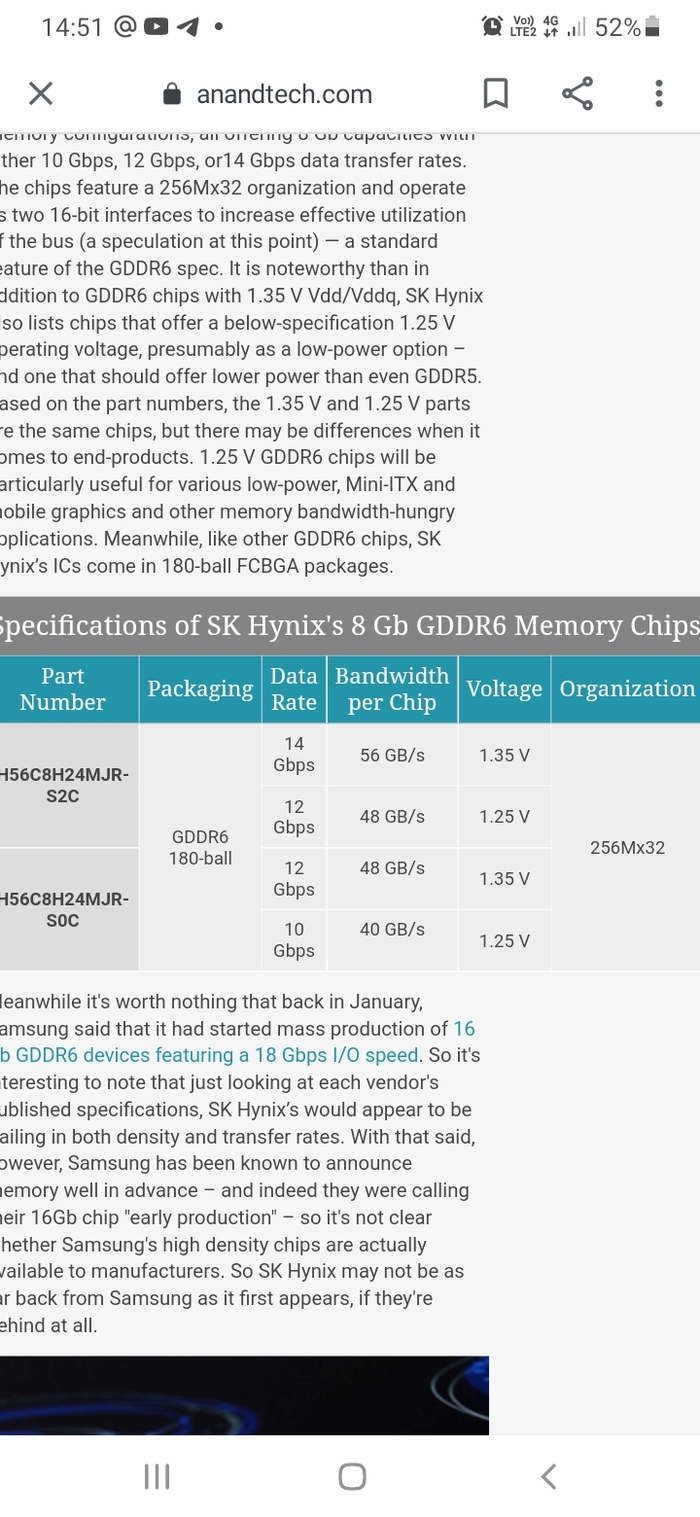

производитель допускает вариант с рабочим напряжением 1,25v.но на памяти с маркировкой s2c; s0c, а вот про нашу x005, вообще инфы мало, опять же, слышал от коллег, что Hynix утверждает, что это не массовый продукт, однако на рынке, очень много rtx3060ti, именно с x005.

Самая больная тема этого года: Hynix GDDR6 Видеокарта, Ремонт техники, Электроника, Длиннопост
Показать полностью 10

GTX1660 проблема за проблемой)

Всех приветствую друзья!

Решил черкануть небольшой пост, про не совсем простой ремонт)

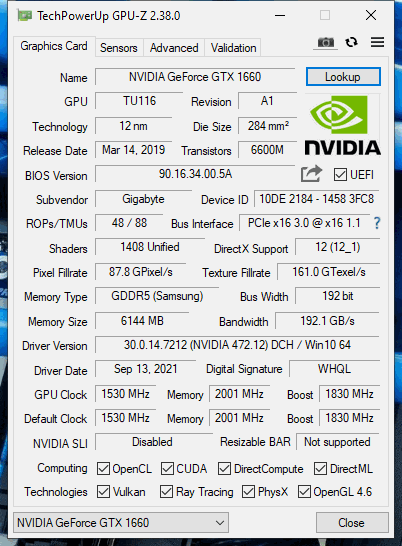

И так, карта Gigabyte GTX1660, проблема банальна, не включается после того, как ей решили устроить профилактику, во всяком случае, мне так сказали)

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

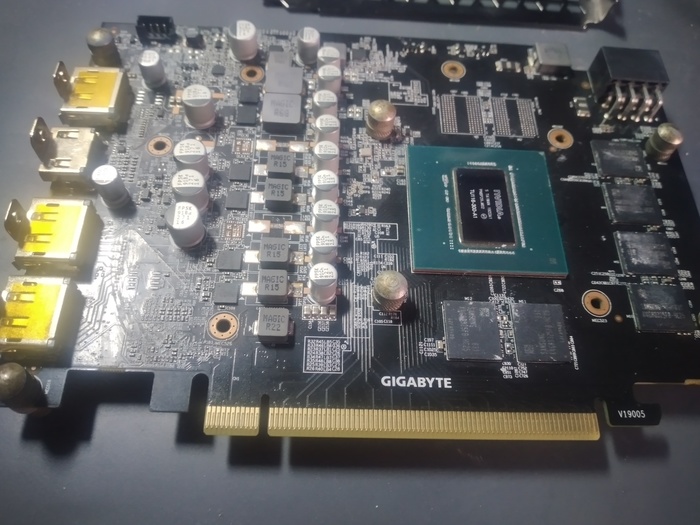

Разбираю, для визуального осмотра и замера сопротивлений, обнаруживаю паяный диод, под обозначением D6, в районе коннектора подключения вентиляторов, значит кто то уже пытался её ремонтировать, но как видим безуспешно)

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Из напряжений, у нас есть 5v. 3,3v. 1,8v., кстати по последнему не очень нормальное сопротивление, порядка 140ом, а норма, для этого питания, где то около 1Ком,

ну да ладно, двигаемся далее, у нас не поднимаются питания: vddc, Pex-vdd, mvdd

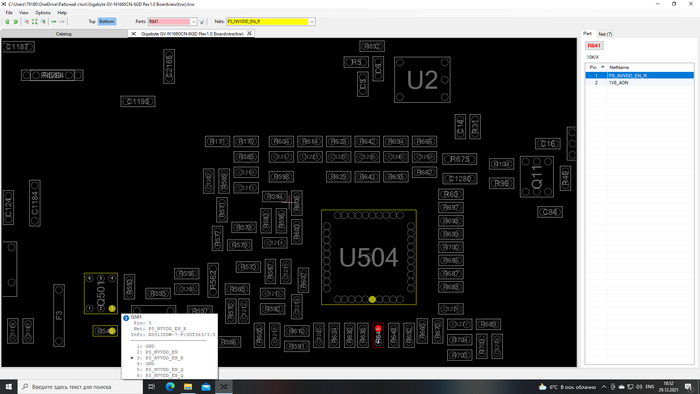

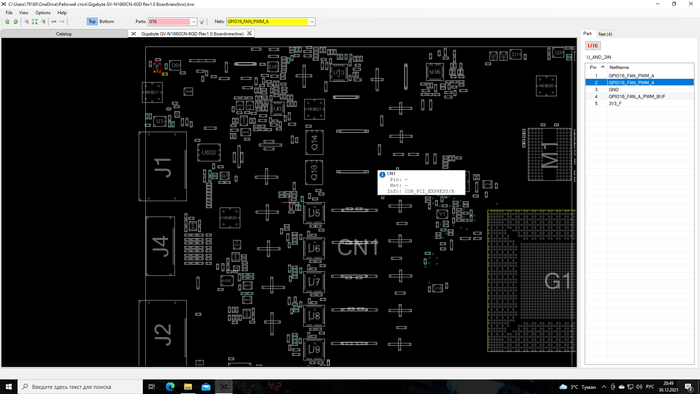

Мне удалось найти bordwiew на данную плату, значит ремонт будет производить гораздо комфортнее и быстрей

Следующее питание, которое должно подниматься vddc, на шим-котроллере отсутствует сигнал EN, а вот почему, вопрос, на Q501 приходят 5v., а на выходе ничего...

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

А не поднимался наш енейбл, по причине пробитого свича U507, который садил питание NV3V3 на землю, порядка 2ом, отпаяв его, я просто кинул перемычку, между 1 и 3 выводами и все питания запустились)

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Карта дала картинку и определилась, однако на этом всё не закончилось...

Проблемы с управлением вентиляторами, обнаружил я, после того как собрал полностью карту и начал тестировать.

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Заменил так же пробитую логику, через которую шёл pwm непосредственно с гпу, но и это не решило проблему, в простое, карта крутила кульки где то на 25%, в нагрузке же, на 100%

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Так и не прийдя к конкретному выводу, решил даже зареболлить гпу, так как подобные случаи на 10-й линейке, решали данную проблему, проделав все манипуляции, получаю ровно то же самое.

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Вот так выглядит pwm-сигнал, на управление кулерами,

GTX1660 проблема за проблемой) Ремонт техники, Видеокарта, Электроника, Хобби, Длиннопост

Прихожу к выводу, что неисправен сам гпу, он не может считывать обороты и работает всего в двух режимах, на этом пожалуй и закончу)

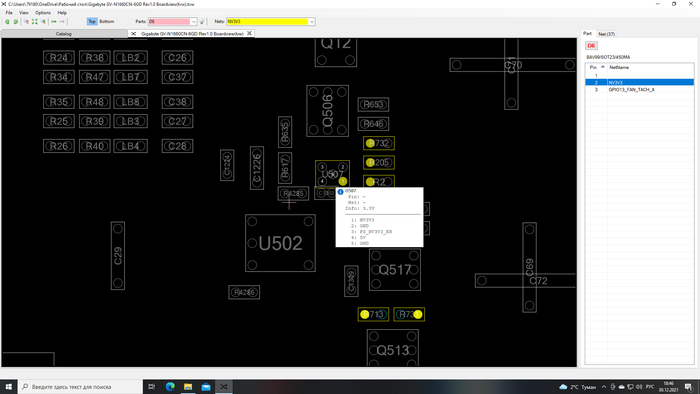

По поводу сдвоенного диода D6, он так же был заменён на аналогичный,

Карта отправилась к клиенту, в таком состоянии, по сути, я сделал всё что мог)


Всем добра!


Я в ВК https://vk.com/id345960171

Показать полностью 8

Sapphire rx480 Nitro+ После неудачной попытки воскрешения

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Приветствую читатель!,
В связи с большой загруженностью, не имел возможности выкладывать посты, исправляюсь)
И так, на ремонте многострадальная RX480, её пытались воскресить перед тем, как она попала ко мне в руки, эти попытки ни к чему не привели, отсоединив охлаждение, приступаю к визуальному осмотру и сразу бросается в глаза недопаяный гпу, два угла висит в воздухе, а два угла прижаты к плате...
Исправляем)

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Сразу же снял и память, так как в планах был апгрейд по памяти,
Всё реболлим и запаиваем на место, но на этом, как вы понимаете, ремонт не заканчивается)
Теперь самое интересное: потребление с лбп, всего 200мА, отсутствуют питания: mvdd, vddc

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Выяснив, что на данной карте, сначала запускается mvdd, с него и начнём, шим-котроллер здесь установлен gs7256, начинаю делать замеры на выводах микросхемы: на 6-м выводе 0,019v.,должно быть 0,6v., а на 7-м 0,556v.- это меньше половины от нормы.
Сразу скажу, что долго я не мог понять, в чём причина, томить не буду)
Значит так: резистор на 3-м выводе, по схеме должен иметь номинал 50 Ком, по факту, там оказалось 5,4 Ком, заменив резистор нужного наминала, питание запустилось.

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Следующий стопор-это отсутствующее питание vddc, все условия для запуска шим-контроллера IR35217 соблюдены, а питания нет...
Меняем!, но как мы знаем, данные микросхемы имеют собственную прошивку и просто так, заменить на новую не выйдет, есть два выхода:
Либо аналогичный донор, с идентичной системой питания, либо прошивка новой микросхемы, естественно ни одного, ни другого у меня нет)
Учитывая то, что даташит на IR35217 я не нашёл, а в схеме от Asus Vega64, распиновка указанна не верно...
Методом экспериментов я выяснил, что IR35217 и IR3567B имеют идентичную распиновку и мне пришла в голову идея, поставить шим от шестифазной MSI RX480, на нашей же карте, мы имеем 5 фаз, построенных  на мосфетах IR C S4458

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

А и вот сдохшая шимка, на вид как новая)

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Наша IR3567B в деле, карта подключена к лбп, работают четыре фазы, пятая будет запускаться в Windows

По итогу, карта дала картинку, драйвер успешно установлен

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

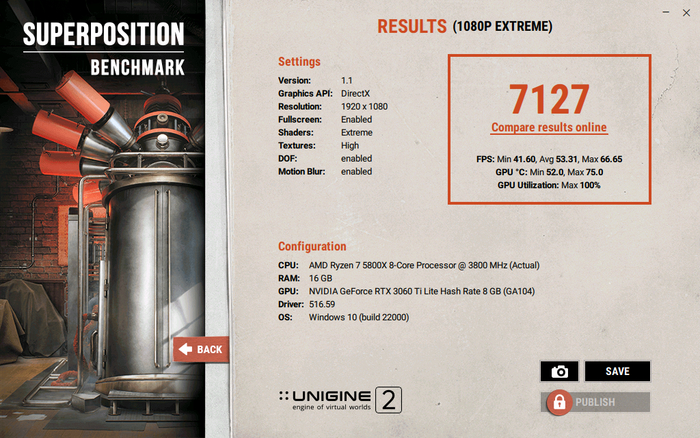

Игры и тесты, без проблем)

Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта
Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта
Sapphire rx480 Nitro+ После неудачной попытки воскрешения Ремонт электроники, Хобби, Видео, Длиннопост, Видеокарта

Эта карта не клиентская, по этому её ремонт затянулся, так как я завален клиентскими ремонтами, к этой карточке, возвращался в свободное время(которого нет), однако я всё таки смог довести его, до логического завершения.
Всем спасибо за внимание, надеюсь для кого то, данная информация будет полезной)

Я в ВК:https://vk.com/id345960171

Показать полностью 10 1

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte

Приветствую всех!

Решил выложить данный пост, так как считаю, что данный ремонт двух видеокарт, будет интересным. Обе карты имеют проблемы с питанием, начну пожалуй с более интересной)

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

У данной карты имеется заниженное сопротивление по 3,3v., виновника найти не проблема, имея весь необходимый инструмент, подаём питание и смотрим через тепловизор что будет греться, всё просто)

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Как видим шим-котроллер разогревается довольно таки не слабо, именно он и садит линию 3,3v.  на землю, по входному питанию VCC, 39 нога

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Выпаиваю шимку, сопротивление приходит в норму, появляются килоомы, однако когда на месте будет исправный шим, сопротивление будет порядка 180-200 ом

Ну дело за малым, нужно найти(заказать) исправный шим и посмотреть на результат, но вот здесь не всё так просто...

С завода установленный IR3567B, на данной видеокарте, имеет собственную прошивку именно под конкретную карту, выход один-искать донора.

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

А нашёл я аналог данного шима- это ASP 1300 Digi+vrm, правда с другой видеокарты, это скажется конечно, позже расскажу как именно)

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Запаяв микросхему, на своё новое место, обнаруживаю что не запускаются питание памяти и контроллера памяти, ну и основное питание гпу, начинаем капать дальше)

И нахожу я следующее: отсутствует сигнал ENABLE на 7-й ноге GS7256(шим питания контроллера памяти) ,отсутствовал он и на других шим-конроллерах, но вот нужно ещё знать, какое питание должно запускаться раньше, вызваниваю куда уходит данный сигнал, наткнулся на шестиногую микросхему(её видно на предыдущем фото), на другой стороне платы, именно она и оказалась причиной.

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Далее карта запустилась, проверил осциллографом, все шесть фаз работают, а вот с производительностью не всё так радужно), обратите внимание на частоту GPU, она не поднимается выше 400Mhz, хотя в гпузет показывает порядка 800Mhz...

В автобёрнере поигрался с настройками и добился нормальных результатов, выкрутив поверлимит на 30% и убрав вольтаж на 87mv.

А вот связан данный прикол, именно с нашей новой шимкой, у которой прошивка от другой видеокарты, по этому и происходит сбой, как вариант: можно подобрать биос, с которым карта будет работать более корректно.

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Переходим к карте номер два, здесь ситуация немного другая, но проблема схожая: отсутствует питание VDDC, наш старый знакомый IR3567B, опять оказался слабым звеном)

Проблема заключалась в следующем, отсутствовал сигнал PWR GOOD, который формирует сам шим-контроллер, далее он идёт на U1000, которая должна выдать PWROK

Замена шим-котроллеров питания VDDC на картах RX480 Gigabyte Ремонт техники, Видеокарта, Хобби, Ремонт электроники, Длиннопост

Заменяем наш шим, на всё тот же ASP1300, так как нашёл я только его, как и в предыдущем случае, получаем всё те же непонятки с частотами, то есть в играх и бенчмарках, частота не может превысить 800Mhz,хотя в отдельные моменты(при загрузке самой игры) видно что частота достигает максимального значения,

Нужно вручную выкручивать в автобёрнере, что бы карта работала полноценно, как то так)

Надеюсь было интересно, всем хорошего летнего отдыха!


https://vk.com/id345960171

Показать полностью 8

Самый простой ремонт, в моей практике)

Всех приветствую друзья!

Сегодня у меня был самый простой и быстрый ремонт видеокарты GV-N1070WF20C-8GD Gigabyte.

Заявленная неисправность: не включается

Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост

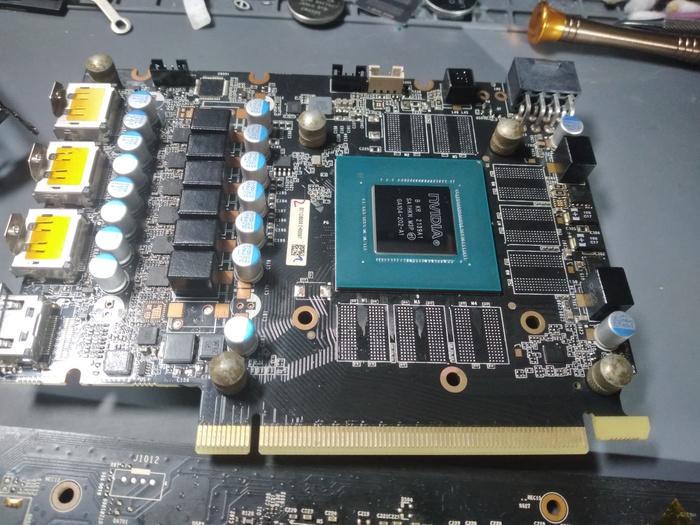

Разбираю карту, для замеров сопротивлений и обнаруживаю практически короткое замыкание, на линии 5v., дело за малым, определить виновника, а именно что садит на землю, эту линию питания.

Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост

Отпаяв дроссель питания, подаю напряжение с лбп, с помощью тепловизора быстро нахожу керамический smd конденсатор под обозначением С1654, котрый оказался в к.з., на фото я уже его выпаял, кстати данные 5v. идут на 18-ю ногу (PVCC), шим-контроллера по питанию памяти: RT8816B

Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост
Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост

С донорской Gigabyte GTX1080 выпаял данный кондёр, искать и измерять ёмкость не имело смысла, так как узел идентичный и шим-контроллер там стоял такой же, так что мне повезло, я сэкономил время)

Ну и по традиции, немного тестов)

Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост
Самый простой ремонт, в моей практике) Ремонт техники, Хобби, Видеокарта, Длиннопост

Всем спасибо за внимание, пока интересных ремонтов не так много у меня, но есть пару карточек, про которые стоит написать посты, как только приедут к ним запчасти, я обязательно про них напишу)


Я в ВК:https://vk.com/id345960171

Показать полностью 6

Апгрейд RX 470 Gigabyte

Приветствую всех!
Давненько я не выкладывал постов о ремонтах, так как ничего интересного, мне не попадается)
Зато майнеры, до сих пор несут десятки карт на переделку, а именно видеокарты от AMD RX-400-500-й серии 4Gb.,а переделка заключается в том, что я их апгрейдю до 8Gb., путём замены чипов памяти и перепрошивкой биоса.
Карта Gigabite RX 470 4Gb., Hynix

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Вскрываем, очищаем от старой термопасты и пыли.

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Вот так выглядят, правильно подготовленные посадочные места, аккуратно отпаяв и зачистив контакты, откладываем плату в сторону

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Память с Алиэкспресс, уже с накатанными свинцовыми шарами, в общем самое нудное дело мы минуем, хотя я бы их накатал, примерно за пол часа.

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Наносим флюс правильно, на сами чипы, размазывая тоненькой кисточкой небольшое количество, так мы получим чистую плату после пайки, да и в принципе это технология более эфективная

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Отпаиваем флэшку биоса, для прошивки, вы спросите: на кой хрен я это делаю, почему программно не перепрошить?, мне так удобней, я так привык.

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Запаял, биос прошил, в тестовом стенде картинку увидел, финальная сборка и тесты.

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Биос я зашил от Gigabyte RX480-й, так как такое проделывать можно, с картами от AMD.
Этот биос, прекрасно сочетается с данной карточкой.

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост
Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Мой любимый тест: The Division2)

Апгрейд RX 470 Gigabyte Видеокарта, Компьютер, Электроника, Апгрейд, Длиннопост

Всем спасибо за внимание!
В данный момент, майнеры немного угомонились, память подешевела, так что и геймерам можно апгрейдить карты, без особых затрат, так как с новыми картами, всё равно пока дела обстоят не очень)

Я в VK:https://vk.com/id345960171

Показать полностью 10

Про современные СЦ и как они работают

Всем доброго времени суток друзья!
Давайте сегодня поговорим о сервисных центрах по ремонту, а точнее как они работают.
Ко мне обратился подписчик, с просьбой отремонтировать видеокарту: Gigabyte AURUS RTX2060 с ошибками по каналу памяти, однако предупредил, что в сервисе приговорили GPU

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

Вот собственно тот скол, по которому определили, что GPU труп и карту ремонтировать нет смысла и конечно же, клиенту предложили продать её "на запчасти", мол ремонт выйдет очень дорого и по этому не целесообразен, однако было принято решение, забрать карту и это было правильное решение)

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

Данная карточка попала ко мне, я уже знал в каком канале ошибки, так как подписчик сам протестировал её, с помощью программы MATS и скинул мне результат, так же известно, что есть артефакты и 43-я ошибка в диспечере устройств, драйверы не устанавливаются.
Я сразу же приступаю к более глубокой диагностике

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост
Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

Отпаяв чип памяти, беру в руки мультиметр и прозваниваю линии данных, на плате и на самом банке памяти.

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

И никаких аномалий не нахожу, всё в норме, а значит что дело могло быть в пайке самого чипа.С завода bga чипы, да и другие элементы, сажают на безсвинцовый припой и вот когда получается "непропай"(контакты не облудились), он сразу не даёт о себе знать, однако со временем, контакты под чипом окисляются и начинаются проблемы.И это именно тот случай.

Запаял память на свинцово-содержащие шары,проверяю результат:

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

Как видим ошибки исчезли, я тщательно нагружал память и не каких артефактов не появлялось

Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост
Про современные СЦ и как они работают Сообщество ремонтеров, Видеокарта, Длиннопост

Это уже не первый случай, когда появляются проблемы именно из-за заводской пайки памяти и gpu, карты от Palit и Gigabyte, чаще с таким дефектом попадаются.
Надеюсь данный мой пост, кому нибудь пригодится, всем спасибо за внимание)

Я в VK:https://vk.com/id345960171

Показать полностью 8
Отличная работа, все прочитано!
