Платы из предыдущего поста готовы. Оба варианта и на китайском CH32V003F4P4 и на отечественном К1946ВМ014.

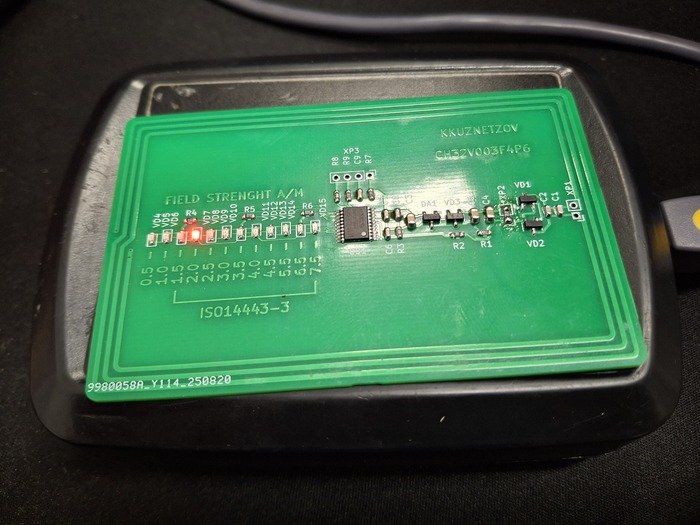

Сначала описание и фотографии платы на CH32V003F4P4.
1/2
Прошивку сделал в MounRiver Studio 2. Всё работает, но Я не учёл, что этому микроконтроллеру требуется напряжение от 2.7 В, а при использовании АЦП рекомендуется 2.8 В. Предыдущая версия с STM32L01F6P6, он запускался при напряжении 1.5 В. В результате работает не стабильно в слабом поле.
Теперь версия на отечественном микроконтроллере К1946ВМ014.
1/2
Для этого микроконтроллера прошивку сделал Atmel Studio 6.2. И прошил в этом же ПО. К1946ВМ014 является аналогом ATMEGA8535, его и выбрал при создании проекта прошивки. Работает, но есть одна особенность. Стирание Flash памяти требует больше времени чем в родном ATMEGA8535. Поэтому при загрузке прошивки нужно выключить автоматическое стирание памяти и стирать её нужно вручную. Если так не сделать, то прошивка не зальётся.
На этот баг Я потерял два часа. А отгадку нашёл в отзывах на Озоне.
Выход из строя микросхем питания — одна из самых распространенных неисправностей в бытовой технике. Именно эта проблема и стала импульсом к созданию специализированного Android-приложения, призванного кардинально упростить поиск и подбор DC-DC преобразователей.
Микросхемы DC-DC позволяет получить из одного напряжения питания (например, от аккумулятора) другое, необходимое для работы устройства. Однако, выбор подходящей микросхемы по маркировке или параметрам зачастую представляет собой сложную задачу. Мое приложение решает эту проблему, выступая мощным справочником с интеллектуальной системой поиска, созданным как для опытных инженеров, так и для начинающих специалистов.
База данных DC-DC микросхем Приложение содержит обширную базу данных по популярным DC-DC микросхемам от ведущих производителей, таких как Texas Instruments, Analog Devices, Maxim Integrated и других.
Подбор микросхем по параметрам Одна из самых полезных функций приложения — возможность подбора микросхемы по заданным параметрам. Пользователь может указать:
Функциональное применение (например, повышающего или понижающего типа, наличие синхронного выпрямления и т.д.);
Максимальный ток нагрузки;
Частота преобразования;
Диапазон входного напряжения;
Требуемое выходное напряжение или опорное цепи обратной связи;
Предпочтительный тип корпуса.
Производитель;
Наименование;
Маркировочный код;
Назначение выводов.
Типовые схемы включения Для каждой микросхемы в приложении доступны типовые схемы включения, которые помогут быстро разобраться в подключении и настройке устройства. Это особенно полезно для тех, кто только начинает работать с DC-DC преобразователями.
Фото корпуса и размеры Приложение также предоставляет изображения корпусов микросхем и их точные размеры.
Поиск и фильтрация Удобный поиск по названию микросхемы и фильтрация по производителю, типу корпуса или другими параметрам делают работу с приложением максимально комфортной.
Главное окно приложения и окно с результатами поиска
Окна с детальным описанием параметров преобразователей
Примеры использования
Представим, что вам нужно разработать устройство с питанием от литий-ионного аккумулятора (3.7 В), которое должно выдавать стабильные 5 В при токе до 1 А. С помощью приложения вы:
Указываете входное напряжение с некоторым запасом (>4.2 В), выходное напряжение (=5 В) и ток (1 А). Выбираете тип Step-up Sync (Sync – для более высокой эффективности преобразования);
Приложение предлагает несколько подходящих микросхем;
Выбираете одну из них и изучаете типовую схему включения, а также размеры корпуса для проектирования платы.
Другой пример, основанный на собственном опыте. Как-то принесли на ремонт мультиварку с неисправностью – не включается. После разборки была обнаружена сгоревшая микросхема DC-DC в корпусе SOT23-6, которая преобразовывает напряжение 12 В в 3,3 В для питания микроконтроллера мультиварки.
С помощью мультиметра определяем на плате на каком контакте находятся вход микросхемы (Vin), «земля» (GND), выход (Vout), вывод для подключения керамического конденсатора (BST) и вывод для подключения внешнего диода (SW). Указываем в приложении тип микросхемы (Step-down), необходимый тип корпуса (SOT23-6), входное напряжение (>12 В), выходное напряжение (=3,3В) и распиновку. В результате получаем несколько подходящих вариантов замен.
Заключение
Надеюсь, приложение будет полезно тем, кто связан с ремонтом бытовых устройств, а также просто любителям электроники.
По мере возможности базу компонентов буду пополнять.
В нашем дебютном посте на Пикабу расскажем о нашей разработке — сушилке пластика для 3D-печати.
Сушилка пластика для 3D-печати (разработка ООО "Центр разработки электроники")
В нашей компании активно эксплуатируются несколько 3D-принтеров. Для качественной печати необходимо, чтобы пластик был сухим. Без этого могут возникать дефекты, как на фото:
Готовые решения для данной проблемы нам показались слишком дорогими и несовершенными. Мы разработали собственную сушилку сразу на 4 катушки, чтобы не прерывать печать в ожидании просушки.
Ключевые особенности устройства:
✔ Одновременная сушка 4-х катушек пластика ✔ Автоматизированный моторизованный механизм вращения для равномерного высыхания ✔ 2 турбовентилятора для эффективной циркуляции воздуха ✔ Возможность печати прямо из сушилки ✔ Нагреватели на основе PCB-плат ✔ LCD-дисплей и 3 кнопки для управления настройками ✔ Внешнее питание 24 В, 100 Вт ✔ Корпус напечатан на наших 3D-принтерах ✔ 2 датчика температуры и влажности + дополнительные термисторы на нагревателях
Получился небольшой, но крайне полезный внутренний проект.
Нужна разработка подобных устройств? Обращайтесь к нам в Центр Разработки Электроники!👌 Сайт компании: https://edcteam.ru/
Для радиолюбителя и мастера-электронщика регулируемый блок питания — один из самых необходимых инструментов. Простая микросхема LM317 позволяет строить стабилизаторы с регулируемым напряжением, однако её максимальный ток ограничен примерно 1,5 А. Чтобы расширить возможности, применяют схему с дополнительным транзистором, который берёт на себя основную нагрузку.
На входе используется трансформатор ~220 В / ~25 В, после которого стоит выпрямительный мост и сглаживающий конденсатор ёмкостью 4700 мкФ. В результате получаем постоянное напряжение около +35 В.
Далее работает микросхема LM317, которая формирует стабилизированное и регулируемое выходное напряжение в диапазоне 1,25–30 В.
Чтобы увеличить токовую нагрузку, в схему добавлен мощный транзистор KT818 (можно заменить на TIP42A или аналог). Он подключён параллельно микросхеме и пропускает основной ток через себя. LM317 в таком случае управляет только напряжением, а силовой транзистор усиливает ток.
Таким образом, блок питания способен выдавать до 5 А, в зависимости от применённого транзистора и радиатора охлаждения.
Конденсатор 4700 мкФ → большее значение для снижения пульсаций.
Таблица замен на импортные аналоги
Такой список будет полезен радиолюбителям: кто-то захочет собрать схему из старых советских деталей, а кто-то — только на импортных современных аналогах.
Заключение
Простая, надёжная и доступная схема лабораторного блока питания на LM317 с выносным транзистором остаётся одной из самых популярных среди радиолюбителей. Она легко повторяется, не требует редких деталей и способна обеспечить стабильное питание для большинства самодельных проектов.
🗓 26.08.1873 — День рождения Ли Де Фореста [вехи_истории]
💭 Человек, без которого невозможно представить развитие радио, кино и всей современной электроники.
Ли Де Форест
📻 Его называли «отцом радио», но на самом деле его вклад ещё шире. В 1906 году он изобрёл аудион — триодную лампу, которая стала первым электронным усилителем. Именно этот скромный на вид прибор позволил:
• усиливать радиосигналы на огромные расстояния;
• записывать и воспроизводить звук в кино;
• дать начало эпохе электронных вычислений — без ламп не было бы первых компьютеров.
💡 А вы знали?
Именно его разработки позволили появиться звуковому кино — первые фильмы с речью и музыкой стали возможны благодаря аудиону.
Аудион
📻 По сути, Ли Де Форест связал радио, кино и электронику в одну эру. Его идеи стали фундаментом для целого века технологий.
❓ Так кто первый изобрел радио ?)
📼 Как 2 АМЕРИКАНСКИХ Шпиона ОСНОВАЛИ микроэлектронику в СССР YouTube | VkVideo
===================================== 👇👇Наш канал на других площадках👇👇 YouTube | VkVideo | Telegram | Pikabu =====================================
Решил сделать ещё две версии платы. На двух разных микроконтроллерах: на отечественном K1946BM014 и на китайском CH32V003F4P6.
Отечественный микроконтроллер К1946ВМ014 выпускается АО "НИИЭТ" из города Воронежа и имеет следующие характеристики: разрядность 8 бит, максимальная частота 16 МГц, память программ EEPROM размером 8 кбайт, память данных SRAM 512 байт, EEPROM для данных 1 кбайт, 4 порта GPIO по 8 бит, один АЦП разрядностью 10 бит с 10-ю входами, один таймер 16 бит, два таймера 8 бит, один USART, один SPI, один сторожевой таймер и один аналоговый компаратор. И этот микроконтроллер является аналогом древнего ATMEGA8535.
Схема и изображение печатной платы на К1946ВМ014.
1/5
Второй экземпляр платы содержит китайский RISC-V микроконтроллер CH32V003F4P6 производства Nanjing Qinheng Microelectronics Co., Ltd. Его характеристики интереснее: разрядность 32 бита, максимальная частота 48 МГц, память программ FLASH размером 16 кбайт, память данных SRAM 2 кбайт, 18 выводов GPIO, один АЦП разрядностью 10 бит на 8 входов, один USART, один SPI, два сторожевых таймера, два таймера на 16 бит.
Схема и изображение печатной платы на CH32V003F4P6.
1/5
Схемы и платы выполнил в KiCad 8.0, заказал у китайцев через AliExpress. В середине сентября надеюсь их получить. Микроконтроллер К1946ВМ014 купил на Озоне, а CH32V003F4P6 купил на том же AliExpress.
