Помогите опознать элемент

Всем доброго времени суток. Есть матрица TPM215WF1-CT01 (t-con на ней PN215CT01-1-XC-2). Проблема: циклическое искажение изо, с полосами как на видео (из интернета взято, один в один) каждые 2 секунды.

Собственно по замерам:

VDD1.2 - 0v
HVAA - 7.0v
VDD33_D - 3.2v
VCC - 4.98, но просаживает при тряске изо до 4.6
VGH - 27.2v, когда сыпется изо - просаживается до 22.1 и слышен треск катушки рядом с микрухой, которую надо опознать.
С платы управления (там бп и управление на одном текстолите) приходят стабильные 5в по LVDS. Подкидывал другую матрицу (правда другое разрешение, но не суть) - все ровно, тряски нет.

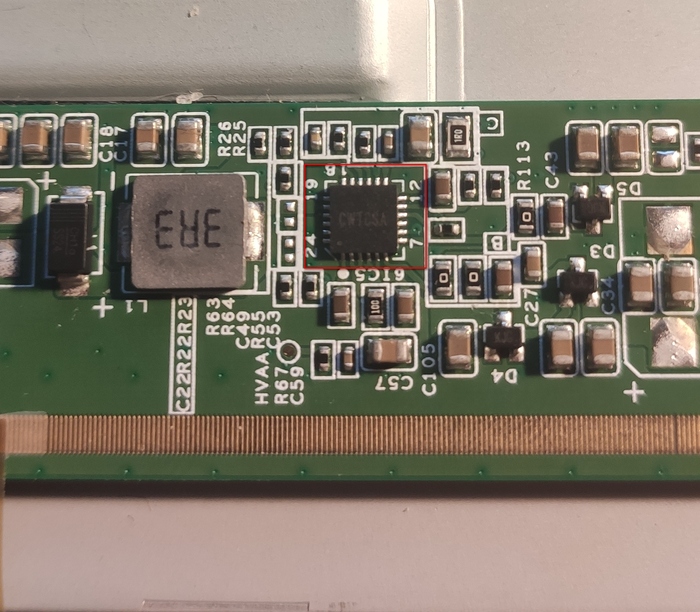

Раскаляется очень сильно микруха, отметил на фото, палец держать невозможно. Маркировка CWTCSA. Я так думаю это DC-DC преобразователь, но это не точно :D Прошу помощи опознать что это за штука и где ее найти. Или тыкнуть носом что я вообще не туда смотрю.

Помогите опознать элемент Нужна помощь в ремонте, Без рейтинга, Монитор, Ремонт техники, Матрица, Видео, YouTube
Показать полностью 1

Honor Magicbook X15, нет зарядки

Всем доброго времени суток. Скажу сразу, я любитель, могу многого не понимать, поэтому прошу помощи у гуру. Есть ноутбук, платформа DAH98AMBAD0 REV:D HF, Quanta H98A. Ни схем ни борды нигде не нашёл. Был выломан тайп си, восстановил, дороги тоже. Прозвонил - обрывов нет. Заменены RT1711H (Type c controller Power delivery) и FPF2495 (он же ET2095, юсб свитч). Ноут включился, все порты работают, все отлично. НО, все это только от АКБ. При подключении кабеля - реакции нет, зарядки нет, светодиод не горит. Без АКБ - все тоже самое, но еще и не стартует. КЗ нет нигде, все обсмотрел. По замерам, с кабелем без АКБ:

RT1711H:
CC2/CC1 1.16в (пин зависит от стороны кабеля)
VCONN - не используется, нет пина на плате под него.
VBUS - 5в
VDD 0в (при включении от акб есть 3.3в).
SCL/SDA - есть общение с мультом.

FPF2495:

Vout - 5в (соединены по дорогам с VBUS от RT1711H)
Vin и остальные - полный ноль.

Чарджер стоит BQ25713, обзвонил - обрывов нет.
При замерах VBUS,ACN,ACP есть 3.3в но начинают резко падать, как только начинаю замерять. В остальном нет ничего.

ЛБП подпаивал напрямую - потребления практически нет.

По схеме на чарджер на vbus должно быть то что выдает источник питания, но где-то эта напруга просаживается.

Пошёл искать откуда приходит на VBUS чарджера это напряжение. Увидел с обратной стороны, дорога идет после мосфета EMB20P03G. На истоке мосфета есть 5в, на затворе 4.85в. а вот на стоке то самое падающее напряжение, при замерах с 3.2в за пару секунд до 2.6в и быстро продолжает падать. Прекращаю замер, затем снова - та же картина. Снял мосфет, но на площадке стока продолжает присутствовать напряжение около 2в, откуда оно приходит еще не нашел. Оно вообще должно там быть, при снятом мосфете?)

В общем, направьте на пусть истинный, пожалуйста, готов заплатить за науку))

Прикладываю фото с тем самым мосфетом. Пост без рейтинга.

P.S. Заметил что при старте от батареи - диод зарядки моргает 3 или 4 раза быстро, затем 1 раз долго, затем ноут включается и работает. Батарея проверена, в другом ноутбуке заряжается и работает.

Honor Magicbook X15, нет зарядки Без рейтинга, Ремонт ноутбуков, Honor, Ремонт техники, Нужна помощь в ремонте
Показать полностью 1

Ответ на пост «Авито словила шизу или я?»2

Да, как писали ранее - Авито монополисты и им поебать, лишь бы деньги шли. Юла пыталась но площадка конченная по удобству. Как не крути а Авито в плане юзабилити удобнее. Я это всё к чему. Я прогер (ага, тот самый погромист), я уже давно вынашиваю идею сделать площадку максимально похожую на авито, но для людей. Несколько лет это было только в виде идеи, не более. Но я сам сталкивался неоднократно с безразличием поддержки, и меня это заебло 😅 Посему предлагаю пикабушникам сделать площадку народную, которая не будет относиться к людям только как к мешку с деньгами. Ясное дело что здесь исключительно человеческий фактор, но и программную часть тоже нужно создавать. Для меня это будет эксперимент, проверка моих знаний, и если выгорит - будет польза людям. Да будет стоять вопрос раскрутки и наполнения обьявами, но это дело потом. Серверными мощностями на первое время располагаю. Если вам это интересно - пишите предложения, какие бы хотели видеть на площадке. Если не интересно - сам сделаю как вижу и буду лущить початок по вечерам на своё творение 😅
P. S. помнится тут кто-то уже пытался подобное делать, но что то давно не слышал. Ткните, пж.
Всем пис. Пост без рейтинга.

EMS - вы никогда не увидите свою посылку

Пацаны и пацанессы. Доброго времени суток. Отправил я значицца посылку в Курчатов из Новосибирска, чтоб по максимуму быстро отправил EMS за нормально денег, авиа. Всё шло норм, но только 2 дня. 27 числа посылка встряла в Москве, на сортировочном центре 102150 и с тех пор ноль движения. Я бы уже быстрее сам слетал и отдал лично в руки.

EMS - вы никогда не увидите свою посылку Без рейтинга, Почта России, Потеря

Претензия на розыск написана - но там тоже ноль ответа ноль привета. Шо делать, в какое спортлото звонить/писать? Человек ждёт посылку много дней, где искать я хз. Честно говоря это второй раз когда я что-то отправил EMS, первый раз был даже раньше срока, поэтому купился и отправил второй раз ( Вещи там очень ценные, морально ценные. Без рейтинга.

Показать полностью 1

Нужна помощь от пикабушников зарубежом (или в РФ)

Нужна помощь от пикабушников зарубежом (или в РФ) Без рейтинга, Запчасти, США, Нужна помощь в ремонте

Всем привет. Я рукожоп и при замене usb хаба запорол плату управления от монитора Apple Cinema 24. В РФ их нет, а если есть до за мульен денег. Нужна помощь в покупке платки в США и отправка ее в РФ. Сам я ее купить по понятным причинам не могу. По прикидкам даже так выходит дешевле чем брать ее в РФ. Буду рад помощи.

P.S. Или может у кого есть такая - готов купить по адекватной цене.

P.P.S. С доставкой из США вариант отпал, санкции мать их( Надеюсь на вариант в РФ может есть у кого.

Показать полностью

Военный билет

Всем доброго времени суток. Возникла дилемма, прошу совета. 2 месяца назад получил карту обследования гражданина пребывающего в запасе, после получения гражданства РФ. Сказали с 15 сентября пройти ВВК. Всех прошёл, получил категорию В. Отдали на руки карту + заключение по статье для В категории, сказали пилить в головной офис. Тут объявили мобилизацию, прихватила спина, лечился до пятницы, без больничного. В период лечения пару раз заходил в военкомат - очереди огромные, на КПП сказали мол сегодня не надейтесь попасть. Ну ок, решил подлечиться пока. Собственно вопрос - не опасно сейчас в военкомат пилить , и что будет если не принесу результаты ВВК? По идее на учёте ещё не стою. А может и стою, при выдаче карты смотрели паспорт. Хз, как это там работает. И могут ли при выдаче билета всучить моб. предписание? Пост без рейтинга. Возраст за 30, не служил и без военной кафедры.

Ответ на пост «Ночничёчек»1

До кучи ещё бы вот это создание. И можно не слезать с унитаза.

Ответ на пост «Ночничёчек» Нечто, Жуть, Джон Карпентер, Ответ на пост, Длиннопост

До сих пор пугает паучара из башки. Мерзкая дрянь, но прикольная) В фильме выглядит ещё страшнее

Ответ на пост «Ночничёчек» Нечто, Жуть, Джон Карпентер, Ответ на пост, Длиннопост
Ответ на пост «Ночничёчек» Нечто, Жуть, Джон Карпентер, Ответ на пост, Длиннопост
Ответ на пост «Ночничёчек» Нечто, Жуть, Джон Карпентер, Ответ на пост, Длиннопост
Показать полностью 4

CDEK или ГосУслуги. Чё за х?

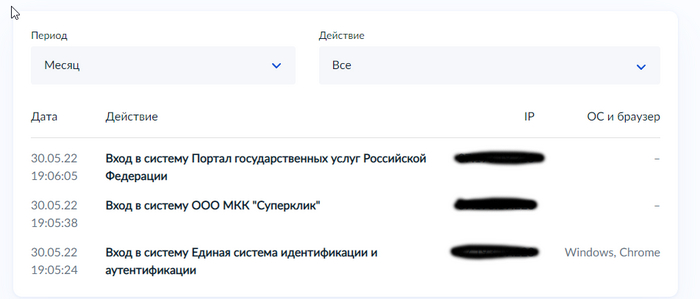

Всем доброго времени суток. Вот такая интересная ситуация получилась. Захожу я значит в CDEK ID через госуслуги (ну дурак, да, что-то захотелось экстрима). Так вот, в CDEK-е после входа мне сказали что какая-то ошибка, запрос не обработан. Насторожило, полез в историю входа на госуслугах и здравствуйте

CDEK или ГосУслуги. Чё за х? Мошенничество, СДЭК, Госуслуги, Без рейтинга

Я оказывается через 18 секунд после входа через ЕСИА вдруг попал в ООО МКК "Суперклик". @CDEK, какого хера? В чате госуслуг оператор Андрей что-то морозится.


Для знающих - мне пора бить тревогу?

Отличная работа, все прочитано!
