Как и обещал в предыдущем посте ( Сегодня немного DIY. Или метровая фито-лампа ), сегодня скину своего первого Франкенштейна, основой которого послужил алюминиевый профиль, он же - правило.

И так по порядку. У нас есть: правило метровое, шпилька четверка, так же длинной один метр, кучка проводов, оплётка, и немного 3д печати, но в данном случае можно полностью и без неё.

Диоды в данной сборке те же, что и в предыдущем посте. Но только красного спектра, в количестве трёх штук. Отмечу, что честные 50Вт на диод, проверено розеткой со счетчиком. На маркетплейсах продавцы очень любят накручивать показатели своих изделий.

Радиаторами же послужат кулеры для ЦПУ.

Брались по акции, и списывались баллы, по этому выходило совсем бюджетно.

Так же для их раскрутки был взят избыточный, для данных целей, пятидесяти ваттный БП.

С ним проблем не было вообще никаких, с первого раза подключил, работает по сей день в режиме 12 часов, семь дней в неделю.

Из мелочевки докупил ещё разветвитель в тот раз. Делал полностью разборную систему для более простого обслуживания.

Из кулеров вытаскиваем родные крепления под материнскую плату, ставим на шпильку, и фиксируем гаечками. Предварительно приклеив матрицу на радиатор все тем же термоклеем, о котором я забыл в предыдущем посте.

Провода проводил насквозь профиля, просверлив в нем сантиметровое отверстие. В моем случае во избежания обдирания проводов об кромки была напечатана заглушка, но ее вполне можно заменить на изоленту, или термоусадку. Так же на шпильки накрутил напечатанные стойки, чью роль вполне могу заменить две дополнительные гайки.

На тот момент не очень сильно продумал проводку. Скажем так, могло получится и лучше. Но зато вся конструкция полностью разборная

Блок питания посажен на те же шпильки, но через уголок, который так же нашелся в хозяйстве. Провода закреплены на держалки с хомутами.

Ну и фито-светяшка готова.

Система почти не шумит, кулеры вполне себе тихие, на нормальном подшипнике. Матрицы холодные, ибо радиаторы спокойно теплоотводят 65Вт. Т.е. в данном случае всё с запасом. Подключается система обычной вилкой в розетку 220.

Ещё раз всем спасибо за внимание, и в частности Андрею, за царский подгон.

Если залезть в любой онлайн маркет, посмотреть лампы большого размера, с большим углом рассеивания, можно немножечко, так сказать, прифигеть от цен.

Хоть руки мои и растут частично из одного места, ведомый желанием и нуждой, решил таки собрать такое чудо.

И так. В данной конструкции используются: 6 cob диодов, по три штуки, красного и синего цветов. 50Вт каждый (т.е. 300Вт общей мощности). Диоды 220 вольтовые. Сядут на обычную вилку.

Одна двойная кнопка, для переключения режима свечения. Красный синий - по отдельности, или вместе.

Радиатор метровый, одна штука. Если честно, выбор на него пал, только благодаря случаю, по этому взял первый попавшийся. Главное что по габаритам подходит.

Три крутилятора шестидесятки. Профиль 60, значит выпирать не будет. Эстетика должна быть эстетичной. Ну и желательно экономной.

Один блок питания под вентили. В данном случае 25Вт за глаза

Собирать буду все на спроектированные под исходные данные крепления. Напечатанные на 3д принтере АБС пластиком.

Провода и оплётку скидывать сюда не буду, так как они у меня просто есть. Остались от других проектов. Да и просто нужны в хозяйстве.

Собирается все как лего, насаживанием элементов на радиатор.

С блока питания штатные ухи так же снимаем, и ставим на напечатанные

Первый раз, мне попался дефектный БП пришлось менять, и перепаивать на весу. Так что не делайте моей ошибки, подключите нагрузку, и дайте поработать какое то время. Так будет проще с монтажом. (Проблем с возвратом не было)

Провода крепятся на обычные хомутики, к распечатанным креплениям.

Светит такая шпала очень мощно, по этому без очков тестировать не рекомендую.

Красный режим

Синий режим

Совмещеный (фиолетовый) режим

И да, у такого рода диодов есть ШИМ, потому на фото есть полосы. В очередной раз не советую долго смотреть на эту прелесть.

По расходам вышло ±2500. За такую стоимость что то вменяемо мощное вы вряд ли найдете. А для меня это просто хобби, или проверка собственных навыков, терпения.

Но если и это для вас дорого или просто интересно, могу потом показать первую лампу. Из алюминиевого правила и кулеров для процессора.

Спасибо за внимание. Ещё немного фоточек.

П.С. трёх вентиляторов, установленных на каждую группу из двух диодов, хватает при раздельном режиме. На ощупь температура 50-55 градусов. При совместном режиме температура поднимается до уровня 70, опять же по моим ощущениям. По этому я просто переживаю за пластиковые крепления, при долгом использовании. Ну или страхуюсь, если забуду выключить.

П.П.С использую розетку таймер из под приложения ewelink. Так как весь "умный дом" на базе их приложения.

Сори, если не попал в какие то теги, или сделал это ошибочно.

Извиняюсь, что не скриншоты, пишу с телефона, по этому с компа скринить - лень ^^

Отправляем в печать.

Полное видео, и ссылки на STL, есть под видео на Ютуб. Не рекламы ради, канал у меня чисто номинальный. Опять же во всем виновата её величество Лень. В любом случае буду рад вашим просмотрам.

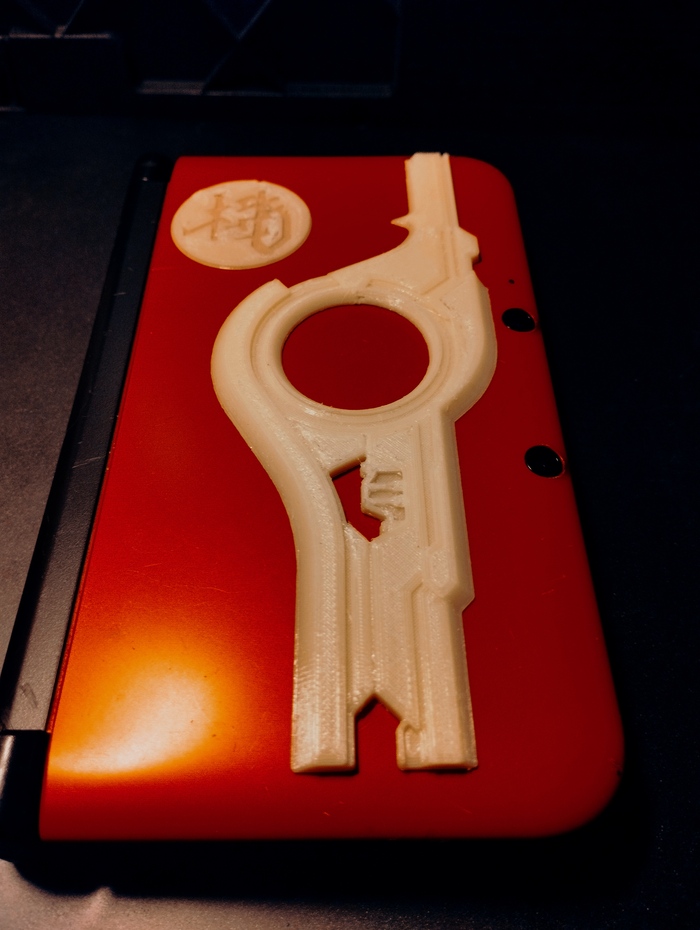

Ну и вот, что собственно получилось на выходе. К пластику, что есть у меня в наличии сейчас, пока ещё не привык, по этому есть косяки. Но вроде получилось сносно.
