Метровая фито-лампа v1.0⁠⁠

Как и обещал в предыдущем посте ( Сегодня немного DIY. Или метровая фито-лампа ), сегодня скину своего первого Франкенштейна, основой которого послужил алюминиевый профиль, он же - правило.

И так по порядку. У нас есть: правило метровое, шпилька четверка, так же длинной один метр, кучка проводов, оплётка, и немного 3д печати, но в данном случае можно полностью и без неё.

Диоды в данной сборке те же, что и в предыдущем посте. Но только красного спектра, в количестве трёх штук. Отмечу, что честные 50Вт на диод, проверено розеткой со счетчиком. На маркетплейсах продавцы очень любят накручивать показатели своих изделий.

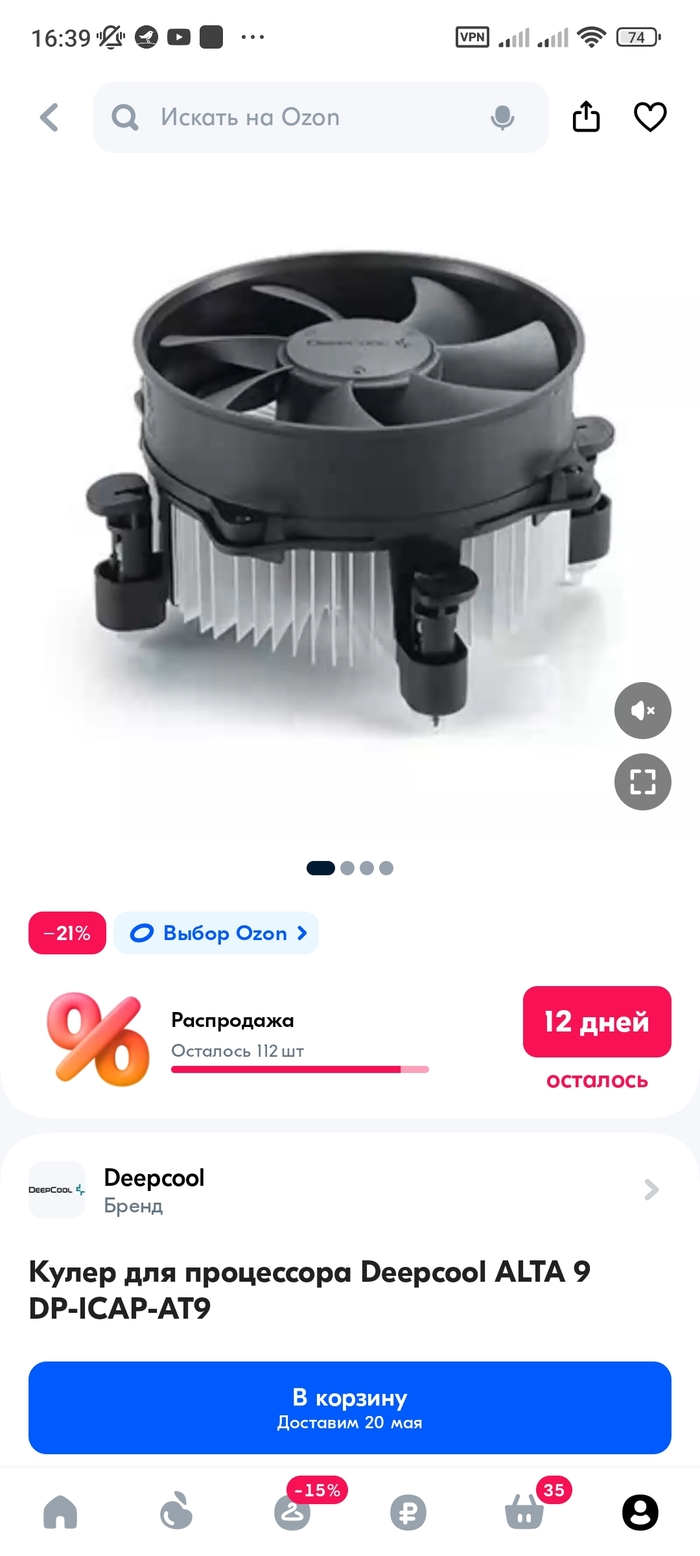

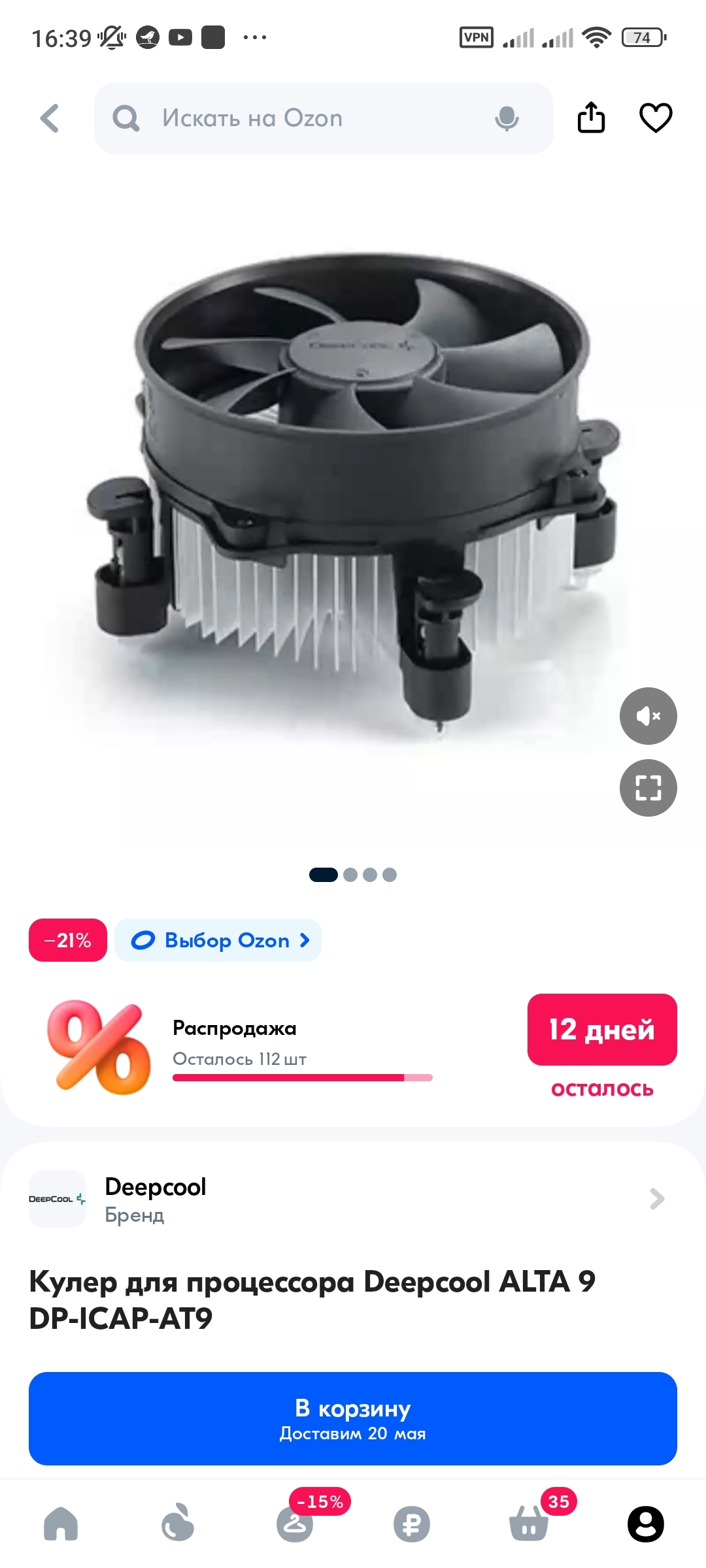

Радиаторами же послужат кулеры для ЦПУ.

Брались по акции, и списывались баллы, по этому выходило совсем бюджетно.

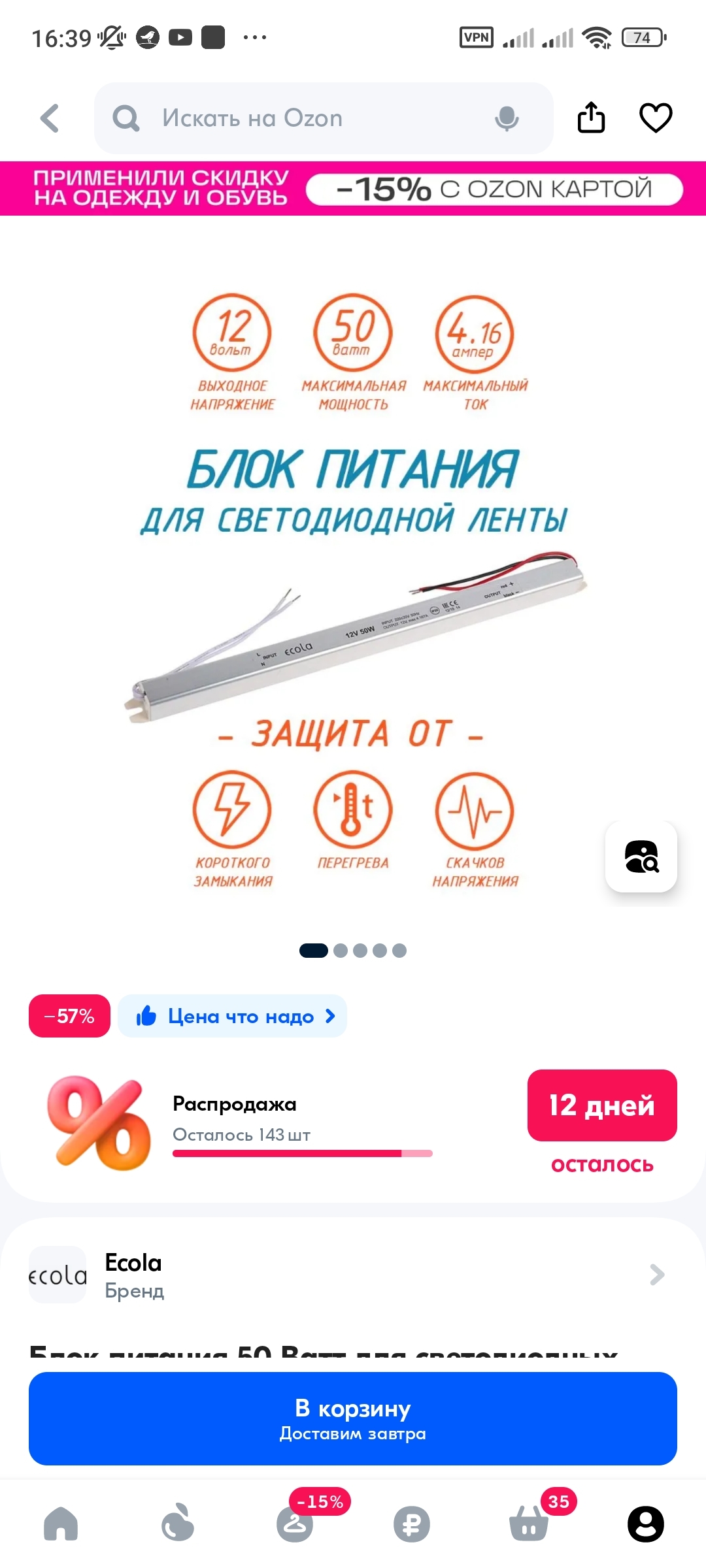

Так же для их раскрутки был взят избыточный, для данных целей, пятидесяти ваттный БП.

С ним проблем не было вообще никаких, с первого раза подключил, работает по сей день в режиме 12 часов, семь дней в неделю.

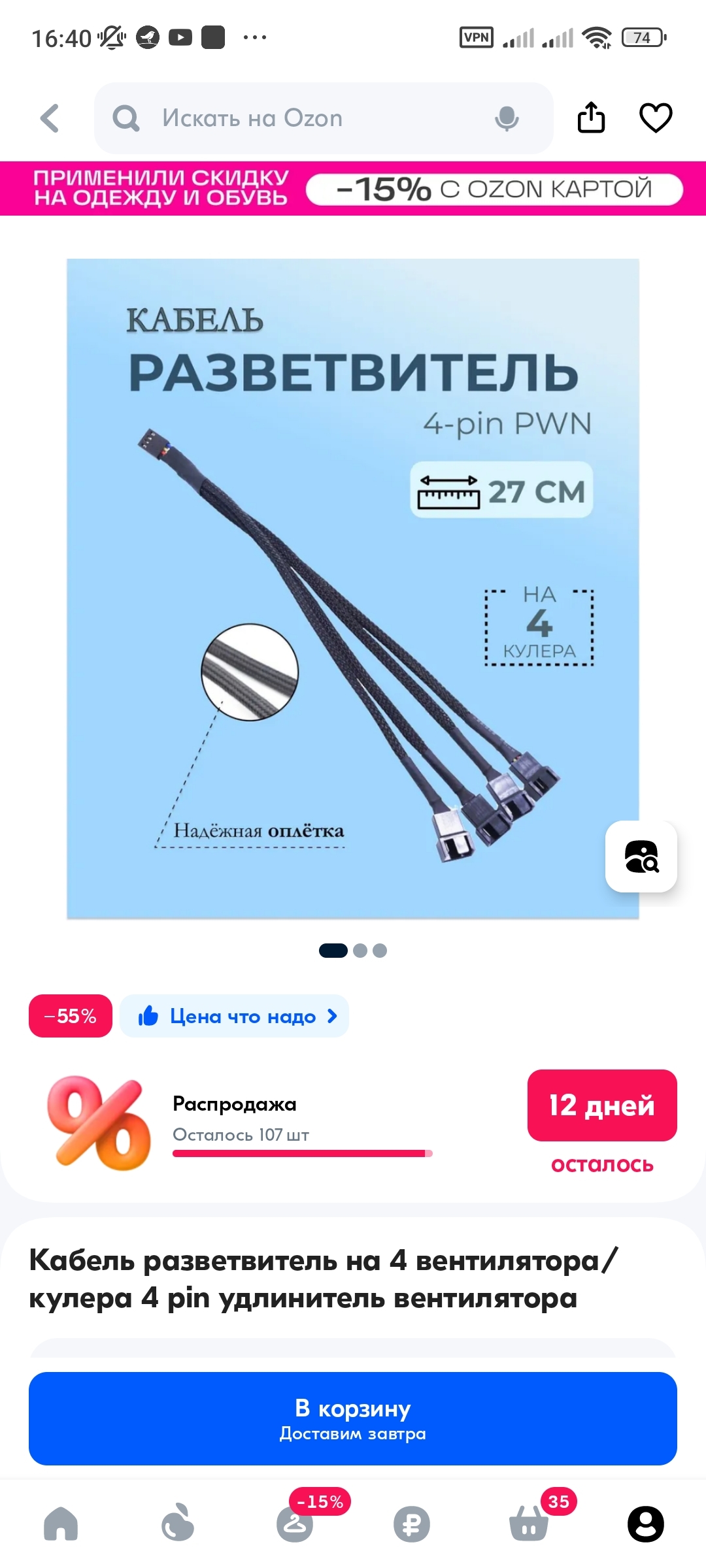

Из мелочевки докупил ещё разветвитель в тот раз. Делал полностью разборную систему для более простого обслуживания.

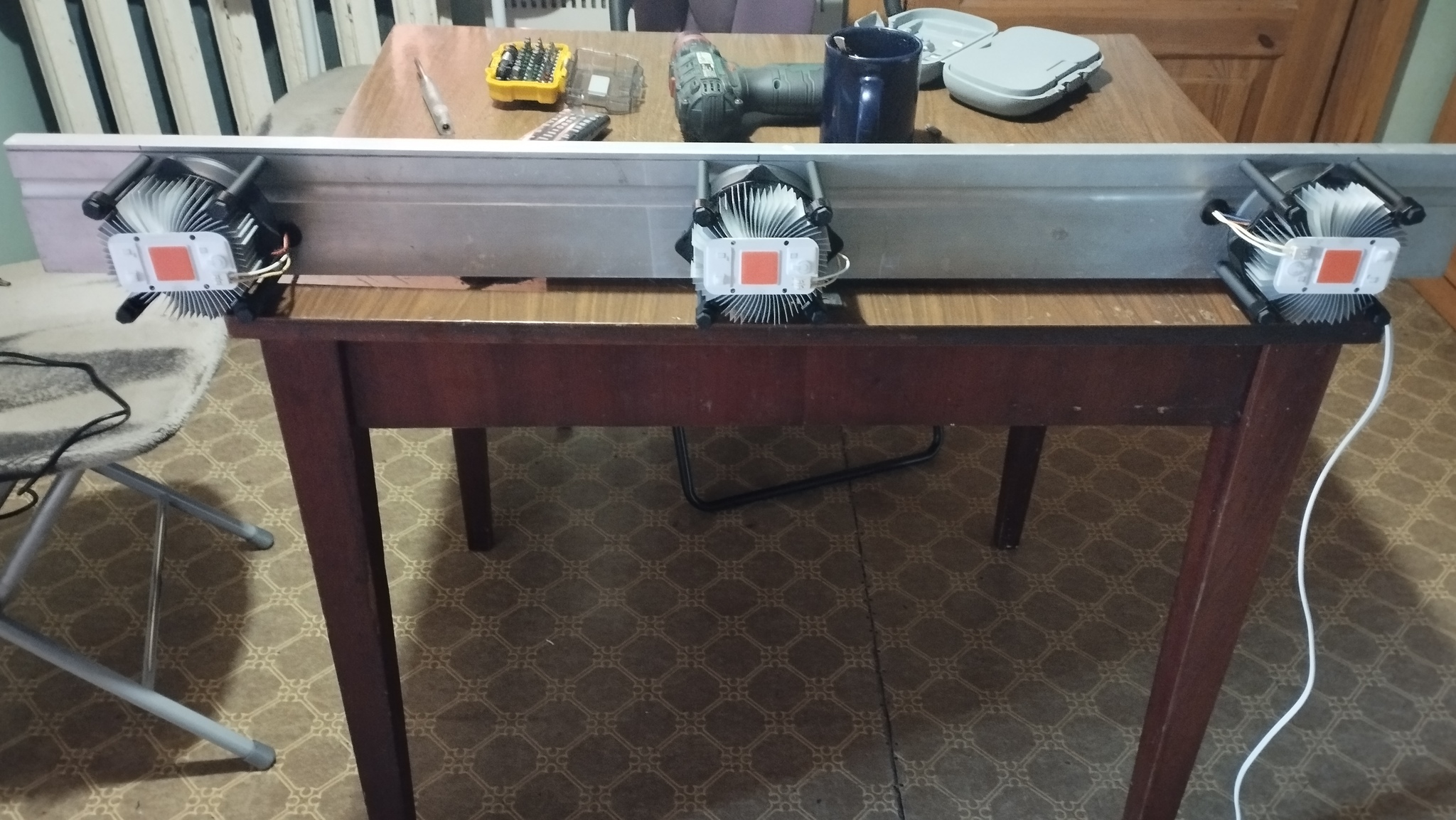

Из кулеров вытаскиваем родные крепления под материнскую плату, ставим на шпильку, и фиксируем гаечками. Предварительно приклеив матрицу на радиатор все тем же термоклеем, о котором я забыл в предыдущем посте.

Провода проводил насквозь профиля, просверлив в нем сантиметровое отверстие. В моем случае во избежания обдирания проводов об кромки была напечатана заглушка, но ее вполне можно заменить на изоленту, или термоусадку. Так же на шпильки накрутил напечатанные стойки, чью роль вполне могу заменить две дополнительные гайки.

На тот момент не очень сильно продумал проводку. Скажем так, могло получится и лучше. Но зато вся конструкция полностью разборная

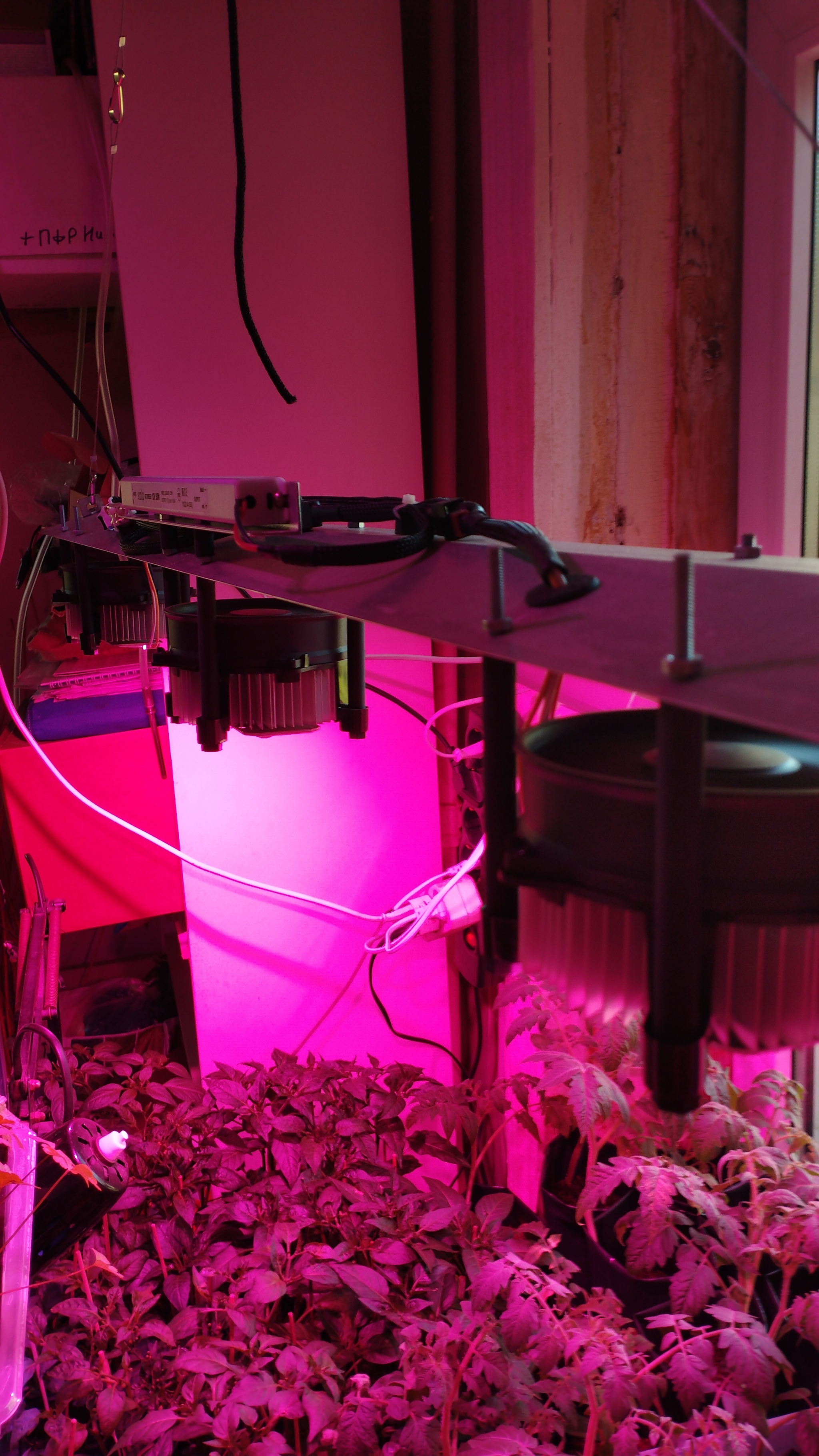

Блок питания посажен на те же шпильки, но через уголок, который так же нашелся в хозяйстве. Провода закреплены на держалки с хомутами.

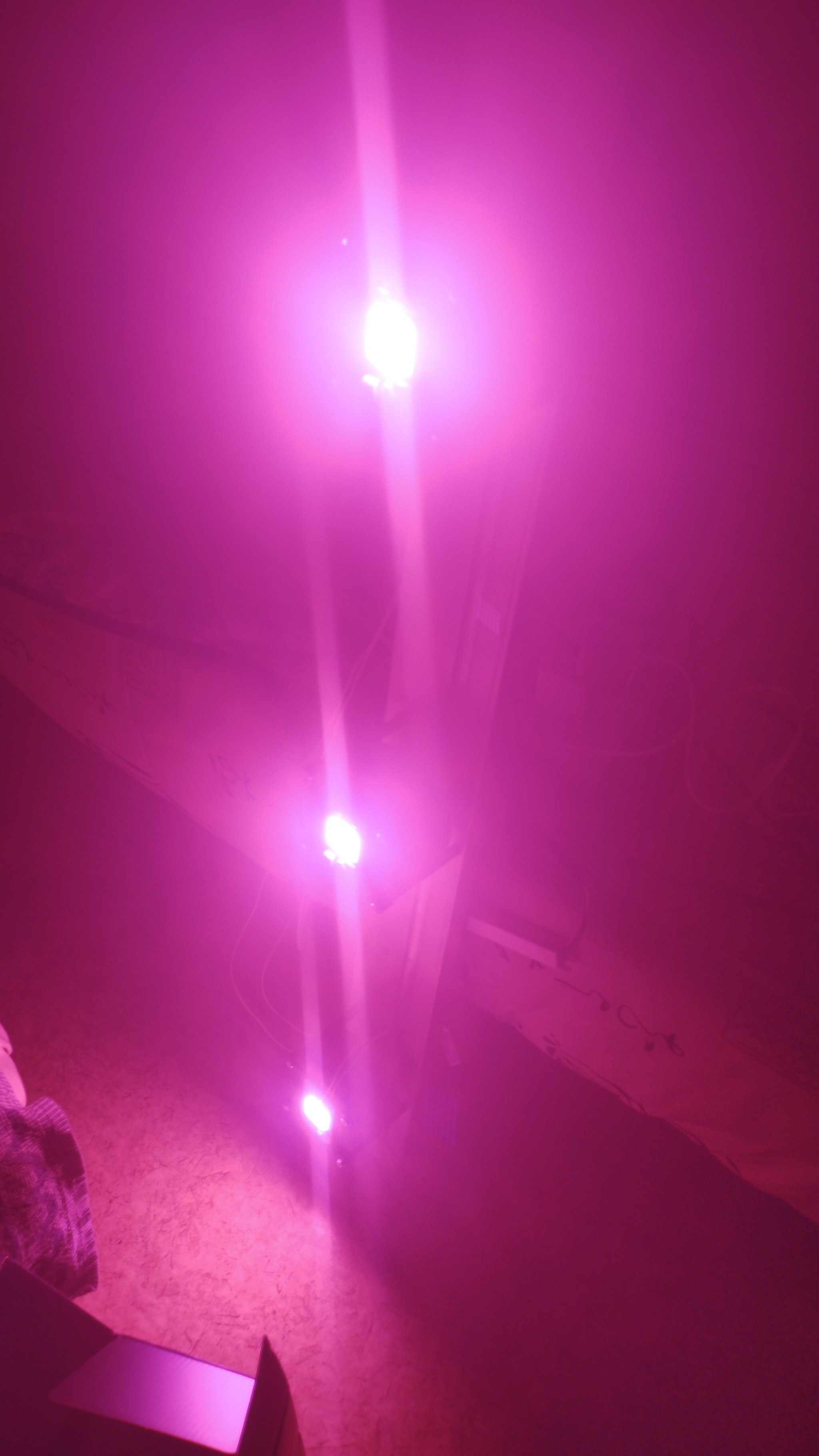

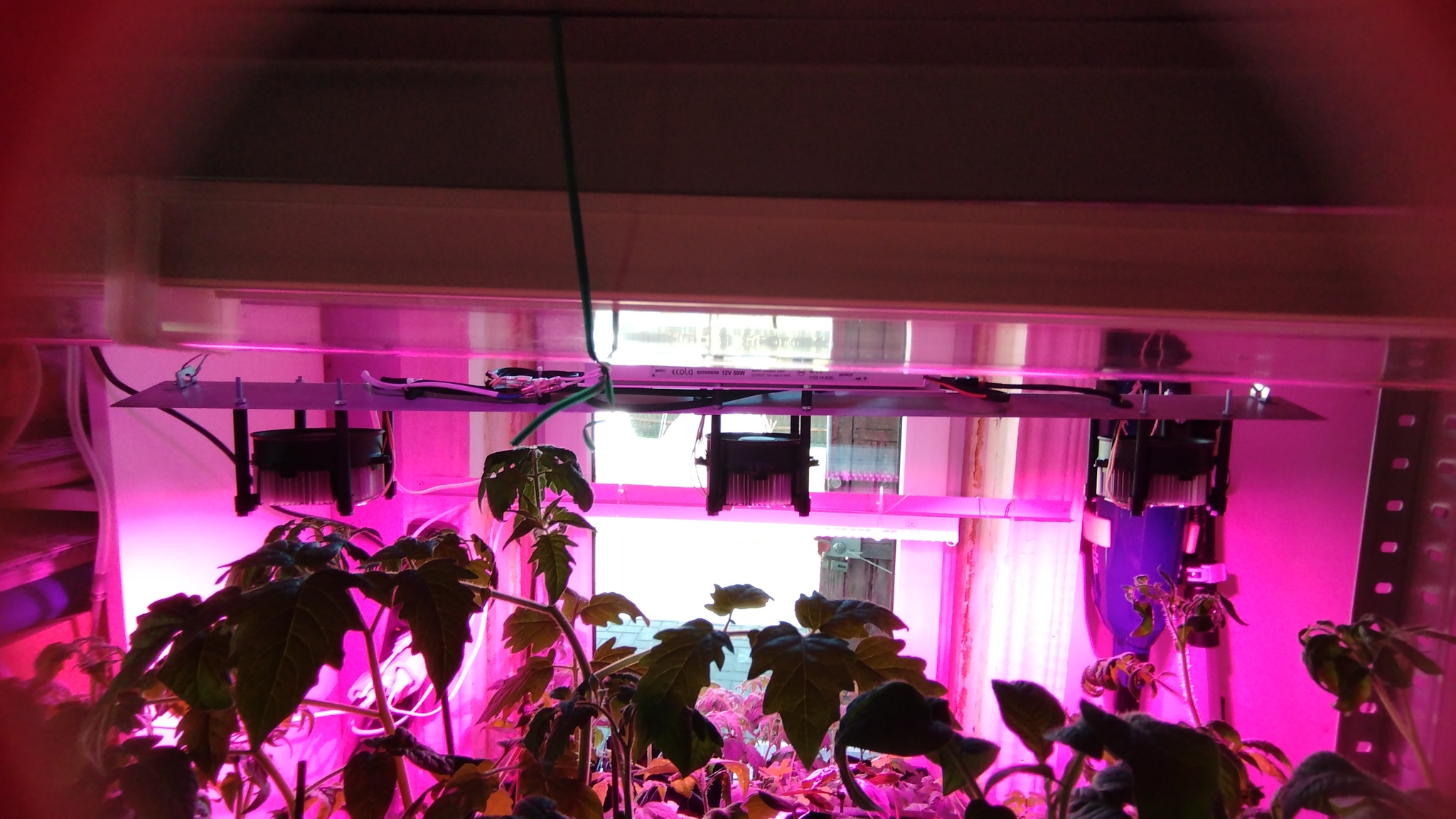

Ну и фито-светяшка готова.

Система почти не шумит, кулеры вполне себе тихие, на нормальном подшипнике. Матрицы холодные, ибо радиаторы спокойно теплоотводят 65Вт. Т.е. в данном случае всё с запасом. Подключается система обычной вилкой в розетку 220.

Ещё раз всем спасибо за внимание, и в частности Андрею, за царский подгон.
