Стоимость и характеристики 10 Вт ЛЕД модуля:

- Тёмно-красный: 7В, 1А, 350-450LM, 660нм по 300р

- Глубоко-синий: 11В, 0.9А, 90-100LM, 440-450нм по 200р

- Полный спектр: 11В, 0.9А, 200-300LM, 380-850нм по 200р

Если заметили, то у красного модуля питание 7 вольт, если его умножить на 1 ампер то получиться 7 Ватт, хотя производитель его называет 10-ти ваттным, и так почему-тo везде.

В качестве основы брал Алюминиевый радиатор 90х90мм 2 шт:

Ну и пара фотографий процесса сборки, использовал также 2 кулера 80х80х25мм, вырезал на фрезере, две фигурные пластинки из ПВХ, питал от источника постоянного напряжения 12 В 150 Вт, в качестве понижающего устройства использовал резисторы по 5 Вт разным номиналом.

Это конечный вариант:

По поводу эффективности готового продукта:

Замер мощности на выходе из импульсного блока питания 8А х 12В=96Вт

На входе 220В х 0.55А=121Вт. На смартфон установил программу Lux Meter, на дистанции 46 см были результаты 10 000 Lux +-500 в зависимости из за угла. Для сравнения лампочка ниже на 80Вт на том же расстоянии без отражателя даёт 1 500 Lux

Ну и фото самого свечения, телефон не может настроиться на ошеломительную яркость, вот и получается, если смотреть в лицо на расстоянии 3 м дико режет глаза:

Интересный эффект получается через щель в гроубоксе:

Всем добра и привет от моих собакенов!

Светодиоды:

На текущий момент, по моему мнению, самое высокое сочетание потребляемой мощности и светового потока. Из минусов, это высокая цена на готовые лампы, но абсолютно без проблем можно собрать самому имея минимальные навыки и время. Расскажу подробнее на примере 100Вт лампы на Full Spectrum светодиодах (подходят для всех циклов жизни растения)

Что нам потребуется:

1. Радиатор! Очень важно, чтобы светодиоды не перегревались. Я брал размером 150*70*20мм, модель HS 151-150, на начало 2016г стоят 160руб. По опыту не рекомендую на него ставить более трех светодиодов.(3,3В при 0,6А).

2. Светодиоды. Тут есть много вариантов... Для растений, в основном, нужен красный и синий спектры. Я использовал светодиоды в которых совмещен "цвет", они универсальны и подойдут для любого цикла жизни растений - Full Spectrum LED. Чтобы было проще с монтажом рекомендую брать сразу несколько штук на платформе. Платформа с 5 светодиодами, стоит 500руб:

и размещаем её на радиаторе:

В итоге у нас получается модульная система, и мы можем задавать любой удобный размер.

3. Драйвер (блок питания). У светодиодов есть различные характеристики. Конкретно у моих падение напряжения - 3,3Вольт при токе 600милиАмпер. Соответственно Вам нужен драйвер со стабилизацией по току на 600мА. Соответственно, напряжение зависит от количества светодиодов, например: для одной платформы на 5 светодиодов нужно (5штук*3.3Вольт) 16,5Вольт драйвер, для двух - 33Вольт, для 5 - 82,5Вольт. Больше 5 платформ к одному драйверу лучше не подключать - будет очень сильно греться.

Цена: 4 радиатора+3 платформы+драйвер30Вт= (160*4)+(500*3)+650=2 790руб

Как и чем скреплять и как вешать  - на ваше решение. Ниже видео сборки 100Вт светильника, общая стоимость около 10 тыс.руб:

Повторюсь, что есть оооочень много нюансов, я старался донести максимально просто.

ЗЫ. Youtube режет музыку нормальную, пришлось поставить "бесплатную"

Собрано на базе стеллажа из Икеи, пластиковых контейнеров и фитоламп.

Принцип работы (Система периодического затопления "FDS") следующий: Из большого бака раствор поднимается в верхний лоток из которого по тоненькой трубочке из дна перетекает в нижний, но пропускная способность трубки меньше, чем объем раствора, качаемый помпой, поэтому верхний лоток постепенно наполняется. Сверху прикрепил еще один шланг бОльшего диаметра по которому сливаются излишки воды в нижний лоток. из нижнего лотка также выходит тоненькая трубка в бак и большая, расположенная сверху лотка. В итоге получается, что оба лотка постепенно наполняются и после выключения помпы постепенно сливается весь раствор обратно в бак.

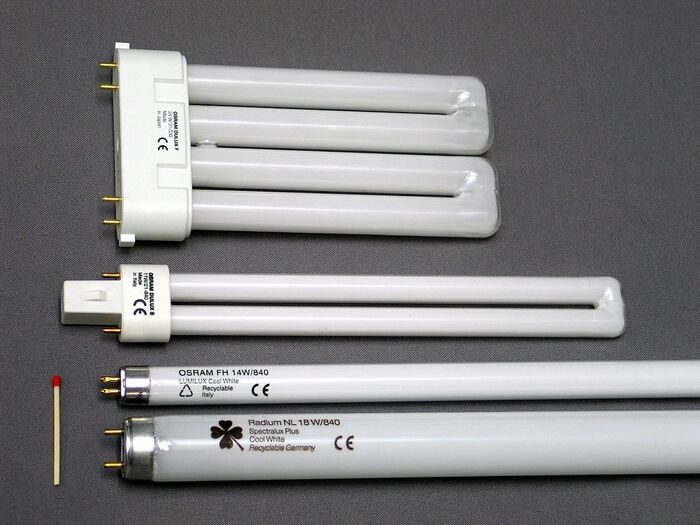

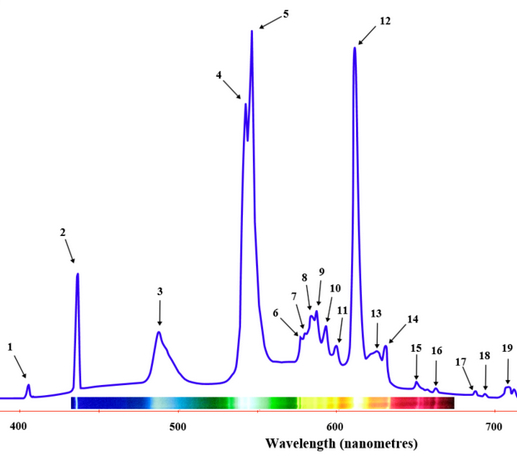

Изначально освещение делал на базе ламп OSRAM Fluora, но света не не хватало, да и спектр, как оказалось, не идеален, поэтому решил переходить на светодиоды.  Нашел ребят, которые тестируют лампы спектрофотометром и заказал у них 3Вт светодиоды, купил радиаторы и драйвера, всё собрал:

Скажу сразу: прикручивать светодиоды оказалось плохой затеей - при проверке все было норм, но впоследствии они начали коротить, в итоге всё разобрал и сделал по другому. В итоге внешний вид в обычном состоянии на балконе:

Слева, это набор для раствора со всеми микро- и макроэлементами. Нашел контору, которая замешивает по заказу и на указанно количество литров, т.е. теперь никаких калькуляторов, мерных ложек и прочего. Размешал по инструкции и готово! Супер удобно!

На самом боксе: микросхема с красными лампочками - это терморегулятор. Т.е. если в боксе становится слишком жарко, то он включает вентилятор, если холодно, то нагреватель(внизу справа). Внизу слева стоит бесперебойник, питающий насос, также внутри стоят: Диф-автомат, самострабатывающий огнетушитель, система циркуляции воздуха, датчики влажности и увлажнитель соответственно. Это моя Мелиса! Выросла в кофейном стаканчике

Если интересно могу более подробно рассказать про системы безопасности и автономности бокса. На текущий момент можно свободно уезжать на неделю и вообще не переживать...

Еще на этой неделе собрал светодиодную сборку на пассивном охлаждении на 100 фактических ватт! Светит суперски! Даже видос запилил
