После написания предыдущего поста руки потянулись к теперь уже самому старому фотоаппарату в моей скромной коллекции.
Данный экземпляр был произведен примерно в 1930 году (судя по номеру затвора) компанией zeiss ikon, точнее группой компаний, совсем недавно образованной по инициативе Carl Zeiss в 1926г. Туда входили:
Internationale Camera Aktiengesellschaft (ICA), Дрезден;
Optische Anstalt CP Goerz, Берлин;
Contessa-Nettel, Штутгарт;
Ernemann-Werke, Дрезден;
AG Hahn of Optics and Mechanics, Кассель;
Goerz Photochemische Werke, Берлин;
У каждой из этих компаний были свои наработки в плане конструкций затворов и объективов. Что породило кучу комбинаций затворов и объективов. Только у этой одной модели было семь объективов и четыре затвора в таких комбинациях (Данные с вики):
Dominar 4.5/10.5 cm lens in a Telma shutter
Novar 6.3/10.5 cm lens in a Derval or Telma shutter
Novar 4.8/9.5 cm lens in a Telma or Compur shutter
Novar 4.5/11 cm lens in a Telma or Compur or Compur-Rapid shutter
Tessar 4.8/9.5 cm lens in a Compur shutter - наш случай
Tessar 4.5/10.5 cm lens in a Compur or Compur-Rapid shutter
Tessar 3.8/10.5 cm lens in a Compur-Rapid shutter
Поиск информации превратился в ужас. но благо в то время сама конструкция была простой и незамысловатой, так что приступим.
Основные проблемы:
1) Затвор свернут набок
2) Заедают замедленные выдержки
3) Линзы мутные как будто туман внутри

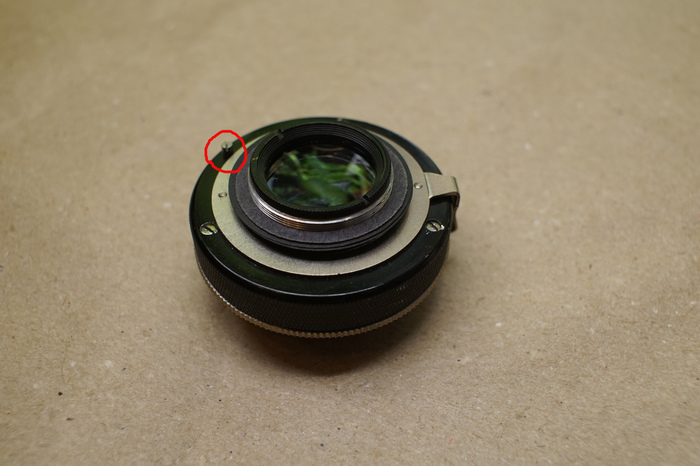

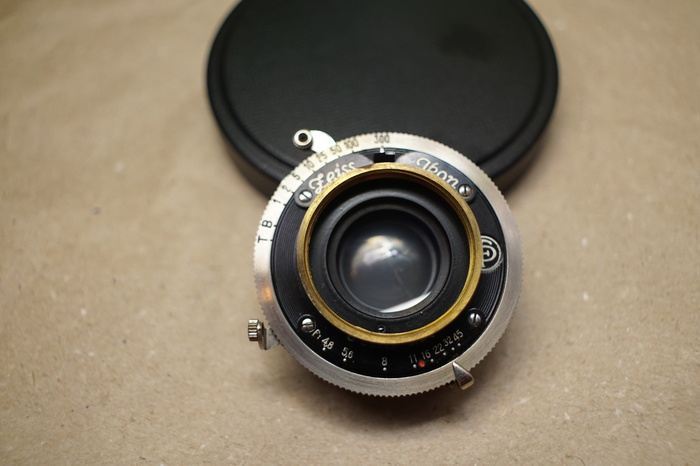

Итак, затвор и объектив здесь представляют одно целое и крепятся к корпусу просто одной гайкой

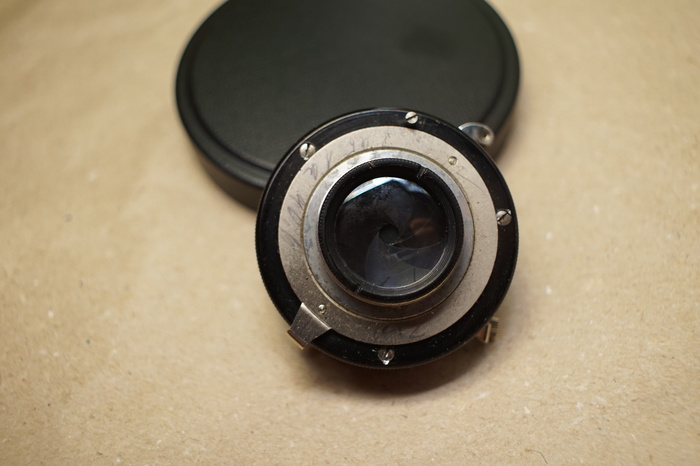

Откручиваем её и весь механизм падает в руки, корпус можно отставить в сторону. Интересный момент, юстировочные шайбы бумажные.
И их столько насыпали при юстировке что штырек, который должен был удерживать корпус от проворота просто не достаёт до своего паза, собственно поэтому он и был набок. мой предшественник при сборке не обратил внимания на это и закрутил гайку как есть. Шайбы надо аккуратно снять и отложить.

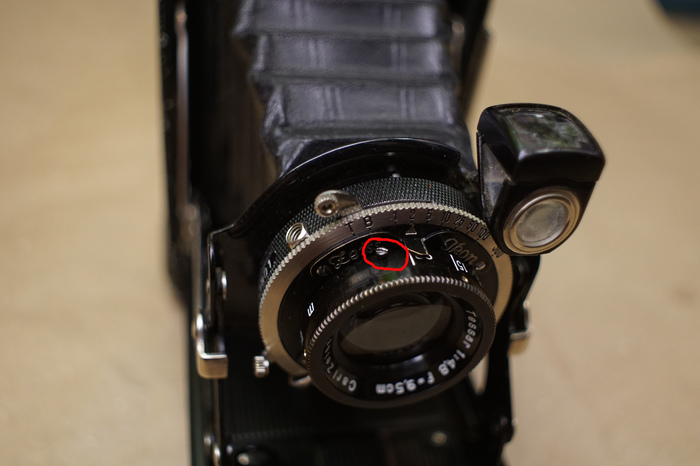

Откручиваем штырек-ограничитель

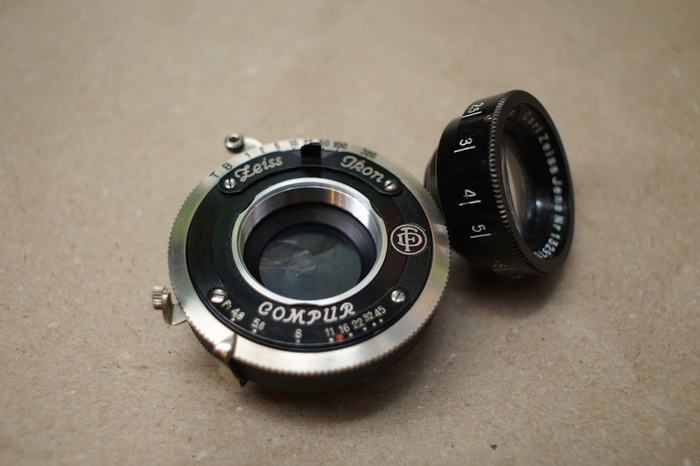

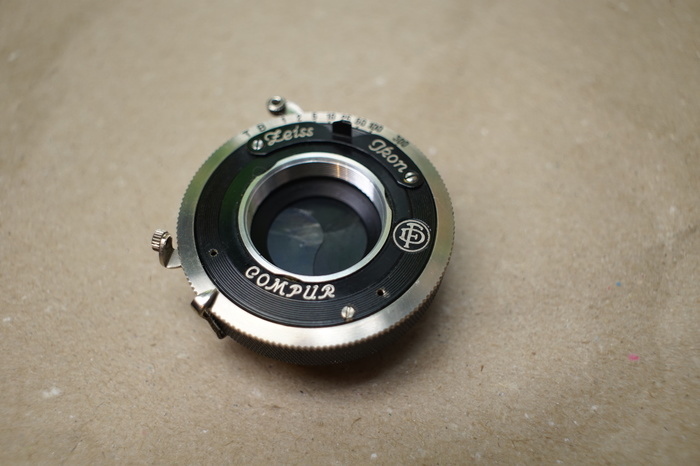

Скручиваем верхнюю линзу,

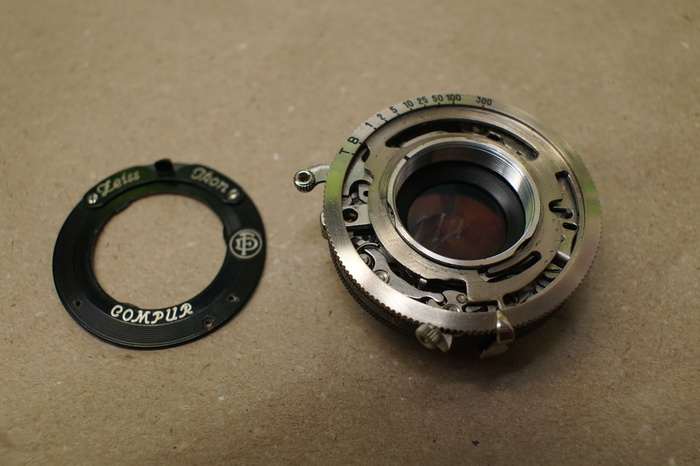

А вот и мутная линза, точнее запотевшая от испарений старой смазки ибо налет со стороны затвора. Вторая часть геликоида со средней линзой так же просто выкручивается из корпуса.

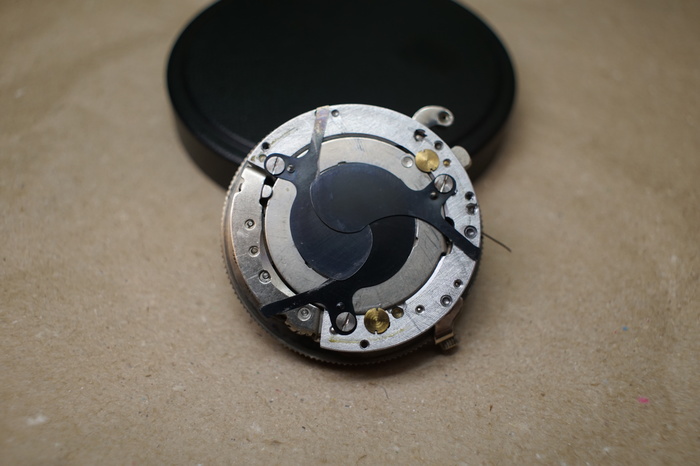

Вот собственно и патрашки)

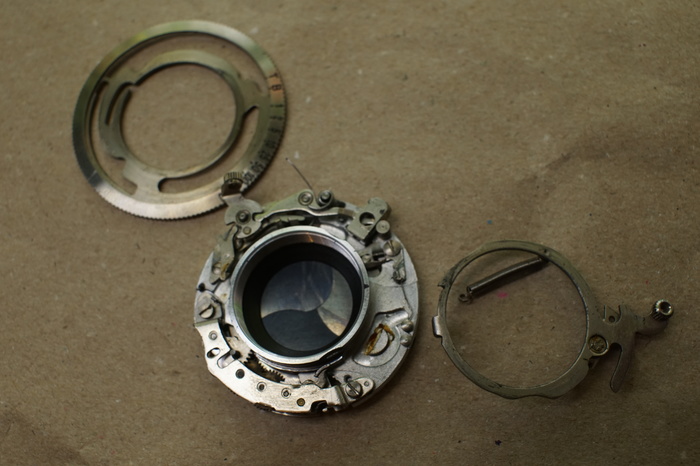

Механизм замедления выдержек.
А вот и виновник "тумана"
Смею предположить что это солидол, мда не лучший выбор) Так же виден сильный износ, все же 90 лет дают о себе знать. Моем и собираем на циатим 201. Силикон тут не прокатит, жидковат. В попытках найти медленные выдержки я пришел к выводу что из-за сильного износа основная пружина затвора не может прокрутить механизм замедления из крайнего положения, поэтому пришлось её слегка натянуть закрепив за следующие два витка.
В итоге вернулись почти все выдержки, кроме самых длинных 1/1 и 1/2 они по прежнему слегка заедают. Кстати при сборке геликоид отказался работать на густом силиконе или циатиме, мелкий шаг резьбы и пара латунь латунь, он просто клинил, пришлось доставать из закромов си-180, жидкая силиконовая смазка с тефлоновыми шариками. В более современных алюминиевых объективах с большим шагом резьбы геликоида, типа того же юпитера-8, неприменима, даёт тугой ход и звук как будто с песком, а тут в самый раз плавно и тихо. Линзы промывал спиртом и вытирал салфеткой для оптики. потом установил затвор в корпус проследив за тем что бы он стоял ровно, и старушка готова в бой)

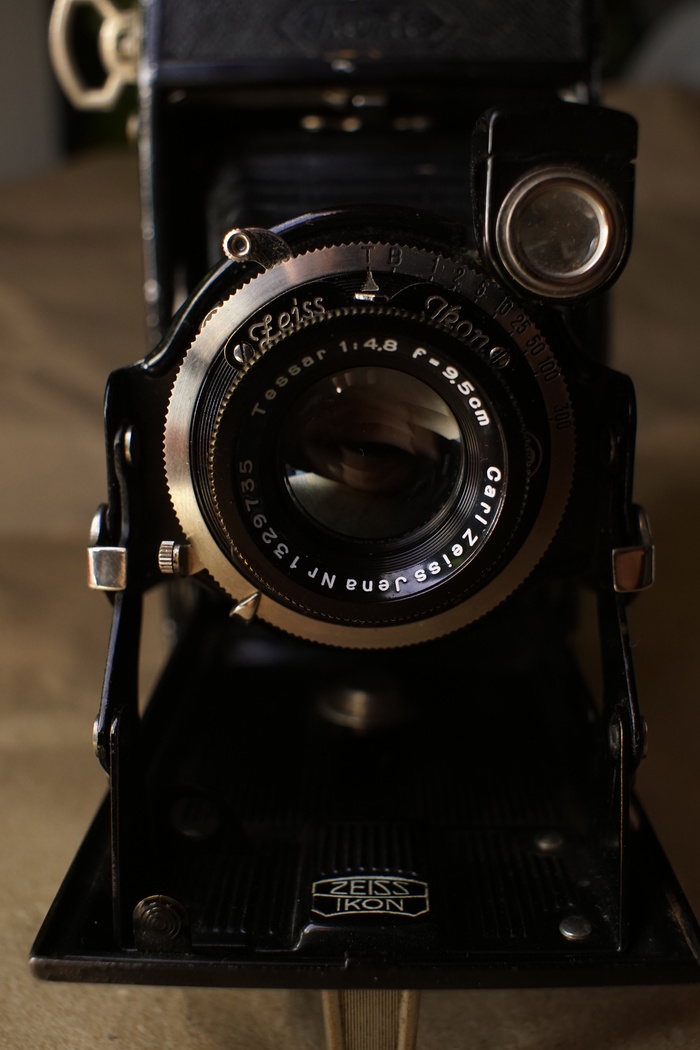

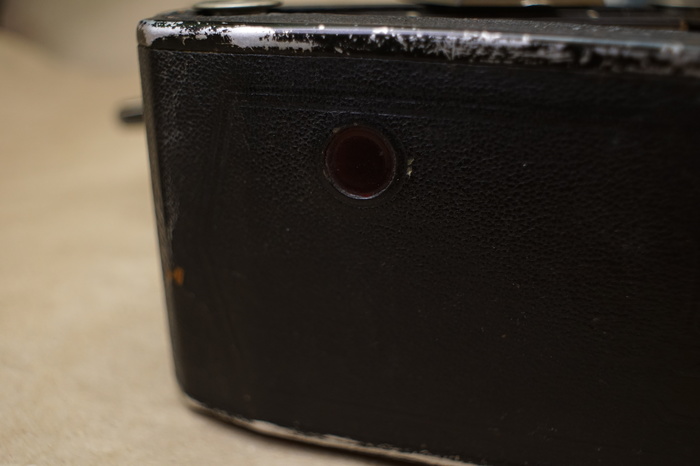

Поражает примитивизм, вот этот глазок в правом верхнем углу над объективом, ничто иное как видоискатель. Две линзы и зеркало, в него лишь примерно можно понять что сейчас в кадре, естественно никакого дальномера, хотя на других затворах что то подобное было. Перемотка пленки осуществляется барашком, его видно в левом верхнем углу фото, и фиксация есть только от проворота назад, за межкадровым расстоянием нужно следить по красному глазку на задней крышке.
В него видно маркировку на ракорде.

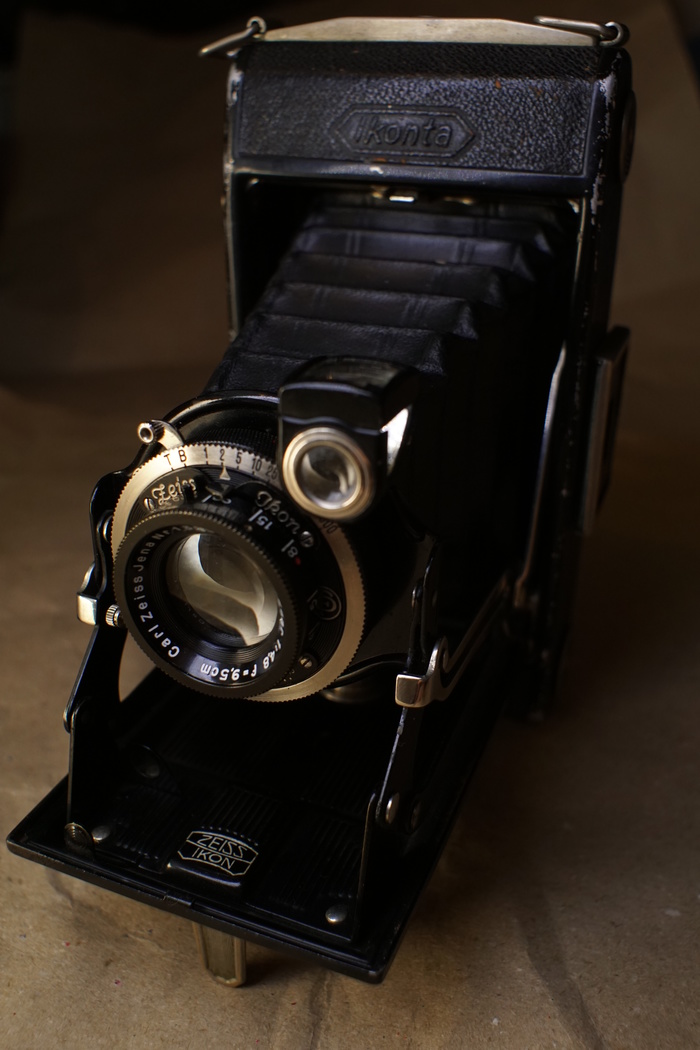

Вот такая она старушка Иконта, ещё порадует снимками)
