Довольно малоинформативный пост о ремонте двух контафлекс.

Оба фотоаппарата достались в отвратительном состоянии. У первой версии объектив болтался с затвором во всех плоскостях и не работал, у super B не снималась крышка и тоже не щелкал.

Углубляться в ремонт не буду, все примерно как везде, но хотел бы отметить что это чуть ли не единственная фирма, фотоаппараты которых разобрать невозможно пользуясь только лишь логикой.

Например объектив первой версии не просто так убит, его пытались выкрутит, поэтому все болталось. С одной стороны это не повод так издеваться над ним, но... Вот как можно не зная догадаться, что после откручивания черного колечка на двух винтах, нужно через получившиеся отверстия нащупать 3 углубленных винта, крепящих всю декоративную переднюю часть. И потом оно снимается только вместе. Зачем было делать скрытые винты, которые откручиваются вслепую я понять упорно не могу.

Корпус обоих контафлекс состоит из 3 частей. По правильному надо сначала снять верх, чтобы потом снять перед. Но верх и перед нельзя отсоединить, не зная, что нужно открутить малозаметную деталь, которую еще и вслепую доставать надо. В итоге фотоаппарат разбирался с усилием, но не разъединяя верх и перед.

Ручка на super B сделана конструктивно просто немыслимо. Как снять узел обратной перемотки с наскоку мне кажется не разобраться. Абсолютно не типовое решение.

Вот на первом контафлекс как выглядит снятый затвор. Диафрагма была заакисшая, но не по причине объектива, а по причине того что все эти шестеренки закисли. Еще один пример оверинжиниринга, где простые вещи сделаны слишком сложно. Я понимаю что зеркалка с центральным затвором это в новинку было, первопроходцы. Но не так же....

Так же кроме всех ремонтов у обоих фотоаппаратов мертвая пентапризма. Я не видел такого нигде и никогда. Обычно могут подгнить ребра призм, если видели, на зенитах посередине вертикальная черная полоса в видоискателе. Это вот оно. Но тут без видимых внешних повреждений отслоение самого зеркального покрытия по площади.

у перовго контафлекс призму заменил с зенита, она чуть меньше, но да я готов пожертвовать краями кадра ради чистого видоискателя)

Заодно придумал крепление призмы из зенитовского, так как оригинальное тоже неподошло.

У Super B призма сильно лучше, но проблемы те же. Ее заменить нечем, так как по левой стороне у нее нет зеркального покрытия, туда проецируется стрелка экспонометра. Зенитовские призмы с бортов матовые, увы.

В итоге Цейсс меня серьезно растроили, если как и у всех немцев конструкция весьма сложная, то тут до безумия неадекватные порой сами технические решения.

Есть фотоаппарат Контарекс, про него пишут что он безумно сложный и не поддается ремонту, теперь я уже не считаю это просто рассказами. Охотно верю что в топовой камере Zeiss возвело в абсолют безумие технических моментов.

Фохт на этом фоне сильно приятнее, при своей сложности они хотя бы понятны. Но все это ни в какое сравнение не идет с японцами, которые действительно здорово спроектированы, без лишних усложнений.

Ну и качество призм меня убило, вроде немцы, но я такого не видел никогда. В СССР таких проблем никогда не было, ближайший пример это японский Olympus OM-1,2, где почти у всех призмы с краев убиты но там тоже гниет по ребрам. Но не по плоскости отходит от стекла))

Поэтому как предмет коллекции цейсс это красиво, но внутри... внутри совсем не понравился.

Всех с наступающим, и традиционно берегитес ебя.

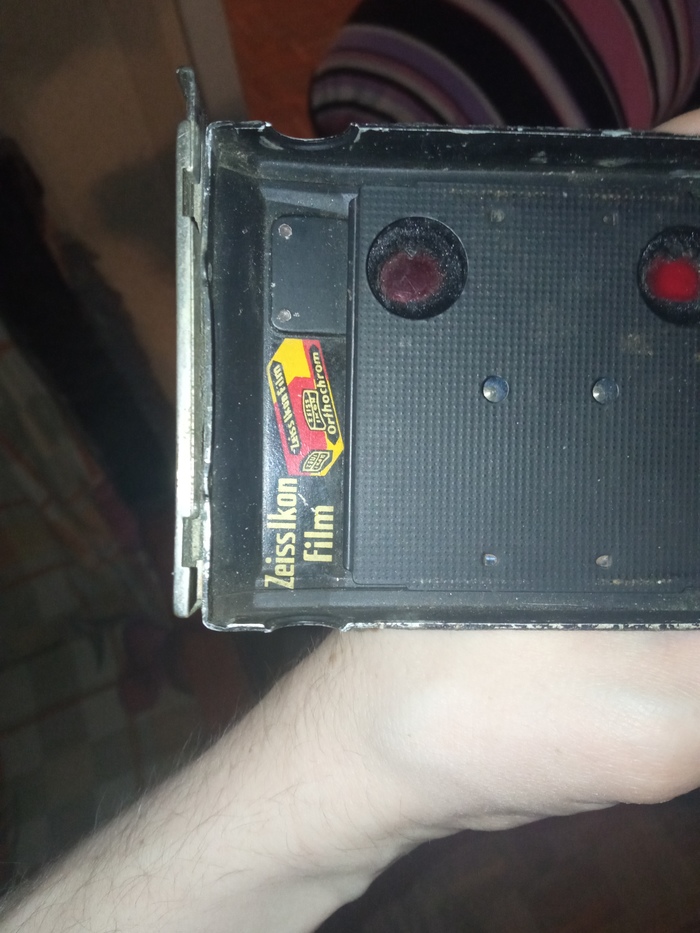

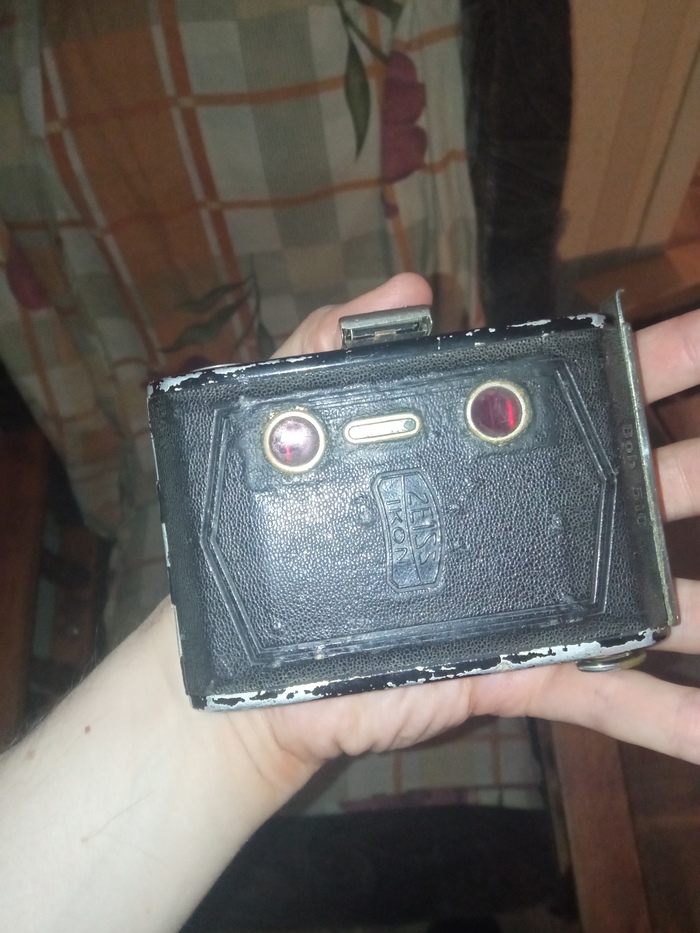

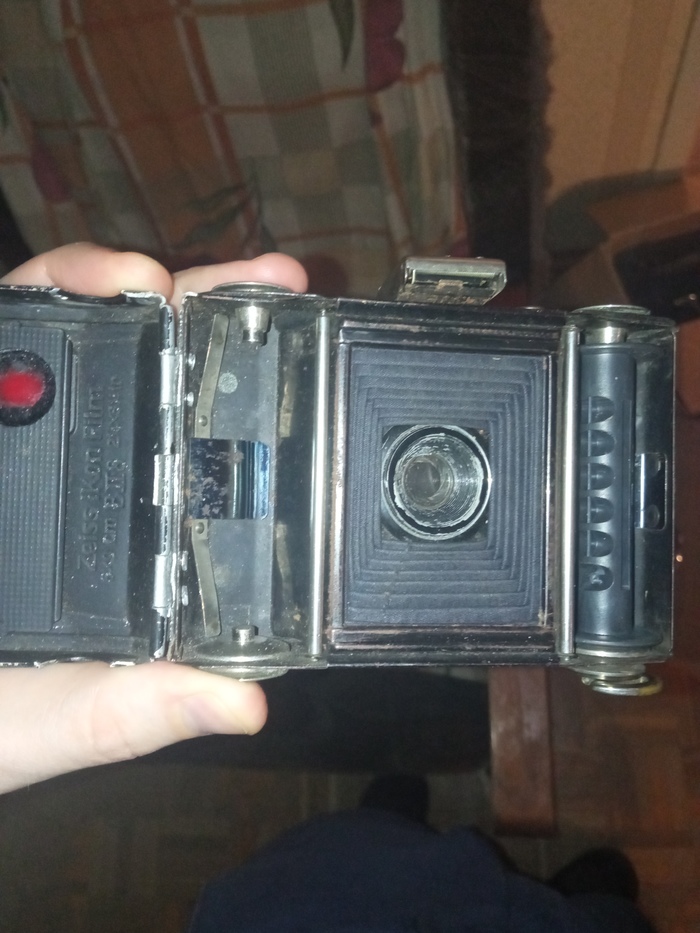

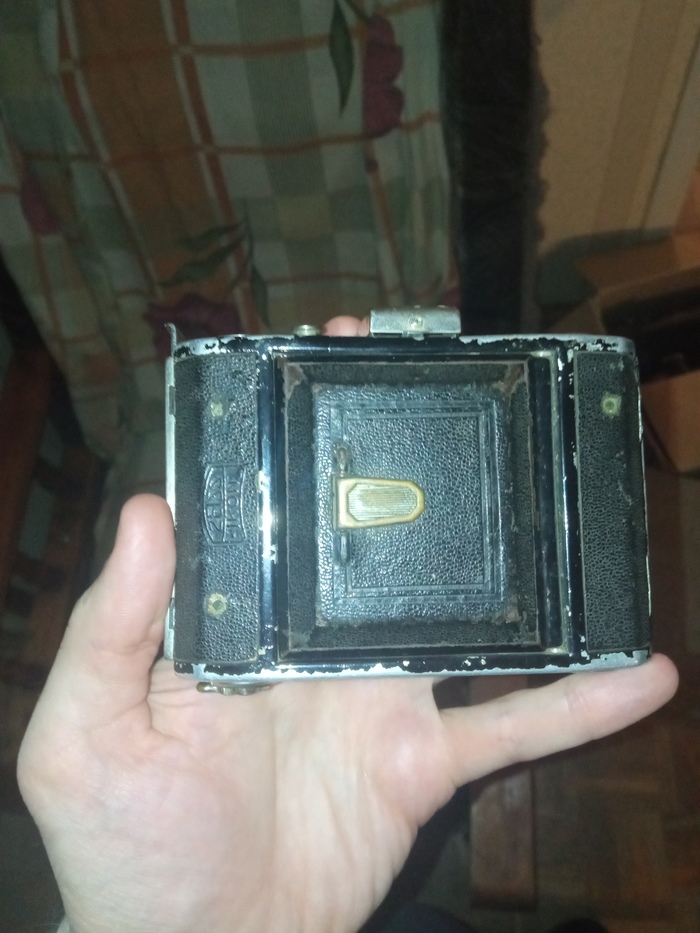

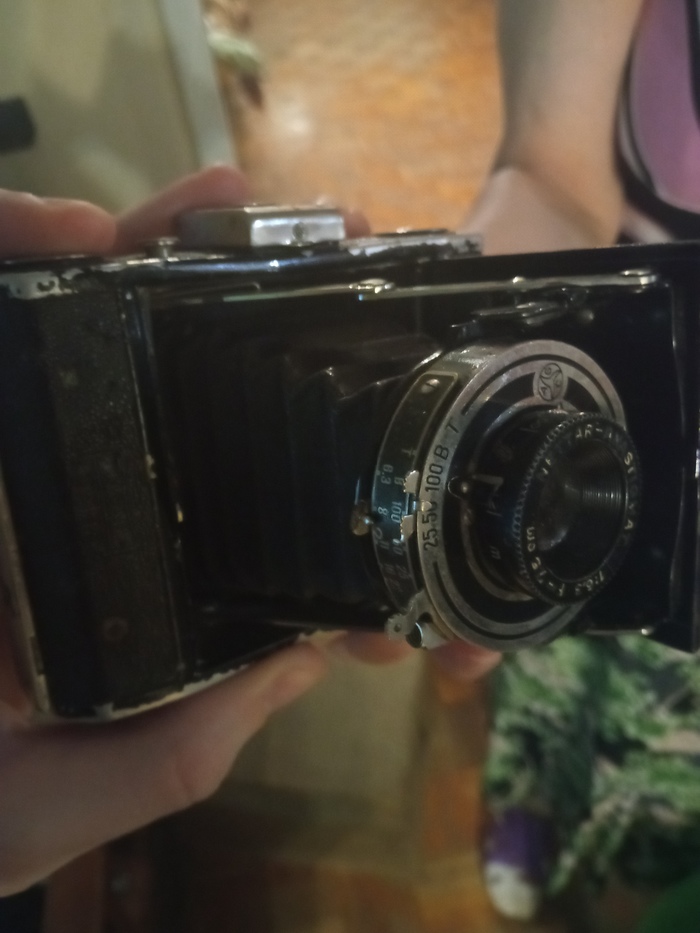

Нашел у тестья в кладовой такой фотоаппарат. Тестю достался от отца (шутит, что трофейный). Можно ли его восстановить?
Снимал на тапок..

Привет, Пикабу. Сегодня расскажу о самом раритетном фотоаппарате моей небольшой коллекции -  Zeiss Ikon 521/16. Его привез из Австрии мой прадед, который, как и большинство советских мужчин того времени, совершал длительное танковое турне по европе. 1946 год он провел в городке Айзенштадт, который находился в зоне советской оккупации. Там он и прикупил этот фотоаппарат.

Фотоаппарат представляет собой дальномерку с центральным затвором. Затвор отрабатывает выдержки от 1с до 1/300с, а диафрагму от 3,5 до 16.

Видоискатель, как видно, не сопряжен с затвором, и не имеет дальномера. Поэтому для работы с данным фотоаппаратом необходим отдельный дальномер (я использую лазерный). Ну или орлиный глаз. Питается фотоаппарат среднеформатной пленкой типа 120, с размером кадра 6*6 см, 12 кадров в катушке.

По словам родственников, прадед всю жизнь снимал на этот фотик, но квадратных фотографий с характерным виньетированием мне в семейных коллекциях найти не удалось. Фотиком на тот момент, когда я его нашел, не пользовались более 20 лет (прадед скончался в 1999), внутри у него была пленка, но проявить ее не удалось.

На фотоаппарате не работал механизм защиты от двойного экспонирования (его явно разбирали и немного погнули):

А еще от старости засохла смазка в механизме затворной задержки и фотоаппарат отрабатывал только 1/300.

Затвор я разобрал, искупал в спирту, и все заработало.

На фотке на механизм задержки указывает отвертка, он целиком вынимается. После купания в спирту и смазки, все стало работать вот так:

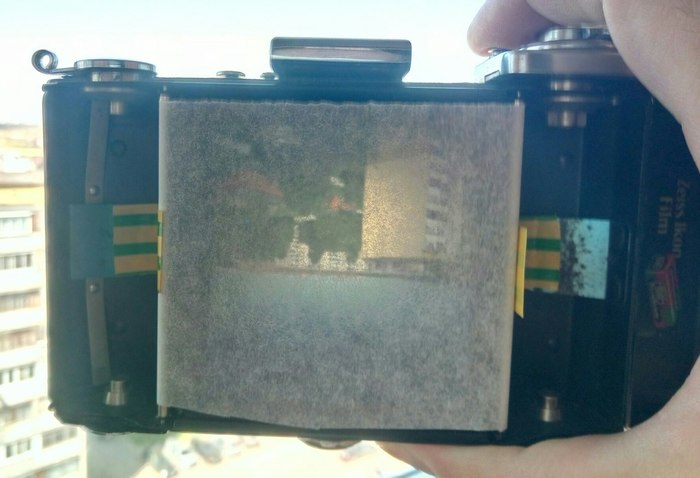

После этого оставалось только сделать поверку фокусировки, так как у передней линзы объектива есть несколько точек входа в резьбу и ее надо накрутить правильно. Поверка выглядит примерно так (натягиваем что-то тонкое и матовое на то место, где должна быть пленка, ставим затвор в режим ручного экспонирования и смотрим наводку на резкость от бесконечности и ближе):

Можно снимать. Примеры фото:

Обращение с данным фотоаппаратом требует определенного навыка, плюс, особо не размахнешься, потому что даже черно-белый ролльфильм стоит 500рэ за 12 кадров, еще почти столько же стоит его проявка и сканирование. Плюс, все 120 пленки, что я отдавал в проявку, давали какое-то совершенно адское зерно и я не могу понять, отчего так. Возможно, стоит приобрести бачок для 120 пленки и учиться проявлять самому. Ну и, судя по последней фотке, немного съехали меха, надо бы поправить при случае.

Всем спасибо за внимание.

После написания предыдущего поста руки потянулись к теперь уже самому старому фотоаппарату в моей скромной коллекции.

Данный экземпляр был произведен примерно в 1930 году (судя по номеру затвора) компанией zeiss ikon, точнее группой компаний, совсем недавно образованной по инициативе Carl Zeiss в 1926г. Туда входили:

Internationale Camera Aktiengesellschaft (ICA), Дрезден;

Optische Anstalt CP Goerz, Берлин;

Contessa-Nettel, Штутгарт;

Ernemann-Werke, Дрезден;

AG Hahn of Optics and Mechanics, Кассель;

Goerz Photochemische Werke, Берлин;

У каждой из этих компаний были свои наработки в плане конструкций затворов и объективов. Что породило кучу комбинаций затворов и объективов. Только у этой одной модели было семь объективов и четыре затвора в таких комбинациях (Данные с вики):

Dominar 4.5/10.5 cm lens in a Telma shutter

Novar 6.3/10.5 cm lens in a Derval or Telma shutter

Novar 4.8/9.5 cm lens in a Telma or Compur shutter

Novar 4.5/11 cm lens in a Telma or Compur or Compur-Rapid shutter

Tessar 4.8/9.5 cm lens in a Compur shutter - наш случай

Tessar 4.5/10.5 cm lens in a Compur or Compur-Rapid shutter

Tessar 3.8/10.5 cm lens in a Compur-Rapid shutter

Поиск информации превратился в ужас. но благо в то время сама конструкция была простой и незамысловатой, так что приступим.

Основные проблемы:

1) Затвор свернут набок

2) Заедают замедленные выдержки

3) Линзы мутные как будто туман внутри

Итак, затвор и объектив здесь представляют одно целое и крепятся к корпусу просто одной гайкой

Откручиваем её и весь механизм падает в руки, корпус можно отставить в сторону. Интересный момент, юстировочные шайбы бумажные.

И их столько насыпали при юстировке что штырек, который должен был удерживать корпус от проворота просто не достаёт до своего паза, собственно поэтому он и был набок. мой предшественник при сборке не обратил внимания на это и закрутил гайку как есть. Шайбы надо аккуратно снять и отложить.

Откручиваем штырек-ограничитель

Скручиваем верхнюю линзу,

А вот и мутная линза, точнее запотевшая от испарений старой смазки ибо налет со стороны затвора. Вторая часть геликоида со средней линзой так же просто выкручивается из корпуса.

Вот собственно и патрашки)

Механизм замедления выдержек.

А вот и виновник "тумана"

Смею предположить что это солидол, мда не лучший выбор) Так же виден сильный износ, все же 90 лет дают о себе знать. Моем и собираем на циатим 201. Силикон тут не прокатит, жидковат. В попытках найти медленные выдержки я пришел к выводу что из-за  сильного износа основная пружина затвора не может прокрутить механизм замедления из крайнего положения, поэтому пришлось её слегка натянуть закрепив за следующие два витка.

В итоге вернулись почти все выдержки, кроме самых длинных 1/1 и 1/2 они по прежнему слегка заедают. Кстати при сборке геликоид отказался работать на густом силиконе или циатиме, мелкий шаг резьбы и пара латунь латунь, он просто клинил, пришлось доставать из закромов си-180, жидкая силиконовая смазка с тефлоновыми шариками. В более современных алюминиевых объективах с большим шагом резьбы геликоида, типа того же юпитера-8, неприменима, даёт тугой ход и звук как будто с песком, а тут в самый раз плавно и тихо. Линзы промывал спиртом и вытирал салфеткой для оптики. потом установил затвор в корпус проследив за тем что бы он стоял ровно, и старушка готова в бой)

Поражает примитивизм, вот этот глазок в правом верхнем углу над объективом, ничто иное как видоискатель. Две линзы и зеркало, в него лишь примерно можно понять что сейчас в кадре, естественно никакого дальномера, хотя на других затворах что то подобное было. Перемотка пленки осуществляется барашком, его видно в левом верхнем углу фото, и фиксация есть только от проворота назад, за межкадровым расстоянием нужно следить по красному глазку на задней крышке.

В него видно маркировку на ракорде.

Вот такая она старушка Иконта, ещё порадует снимками)

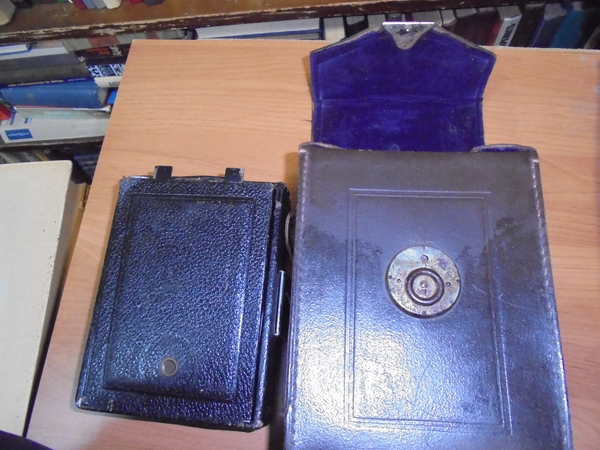

Во вторник приспичило меня прогулять учёбу и сделать круг почёта по барахолкам и комиссионкам города. Как чуял, что откопаю что-то денежное. И вот, в своём любимом месте, где сдружился с пожилым комиссионщиком, увидел вот такие чудеса:

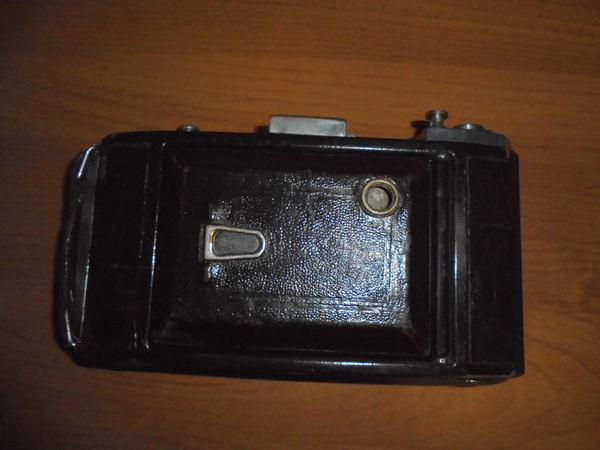

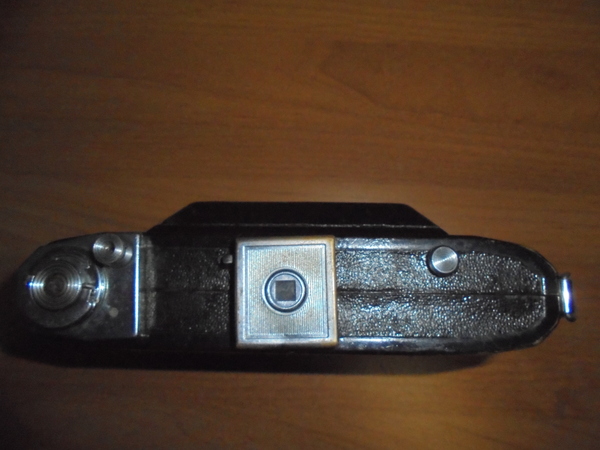

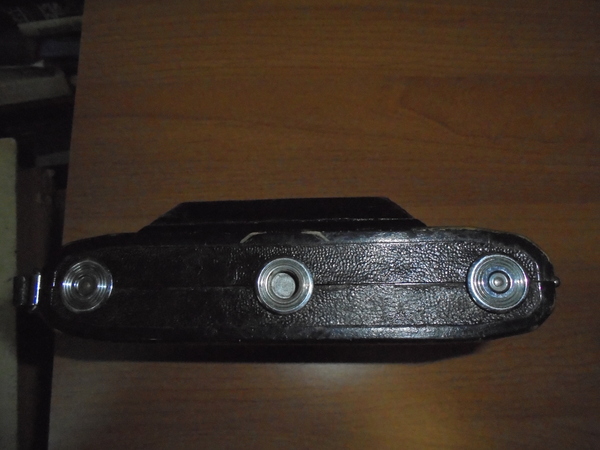

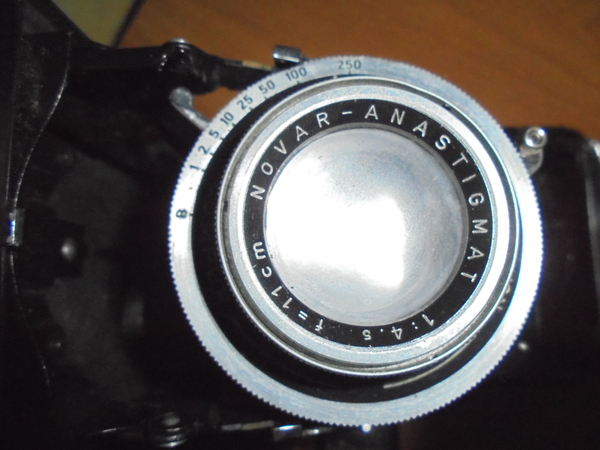

Цейсс Икон Иконта какая-то... По ходу, одна из 521 моделей.

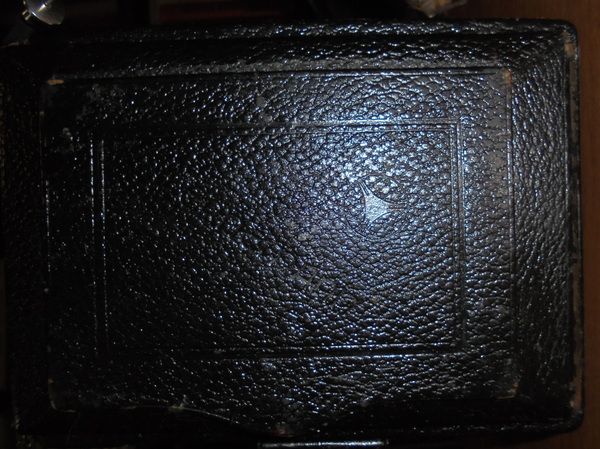

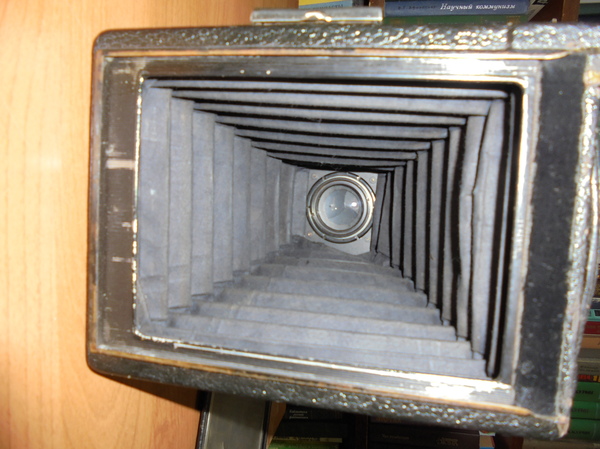

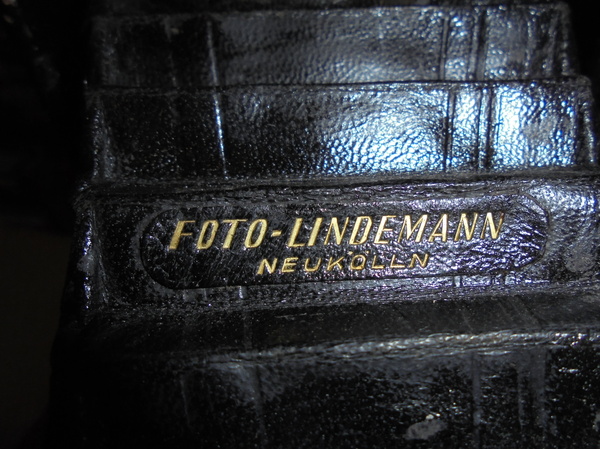

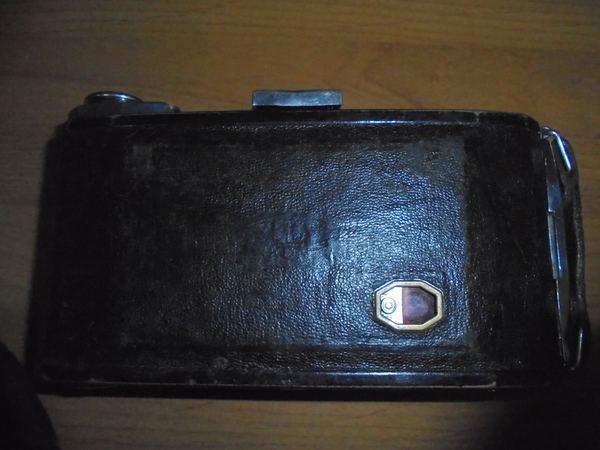

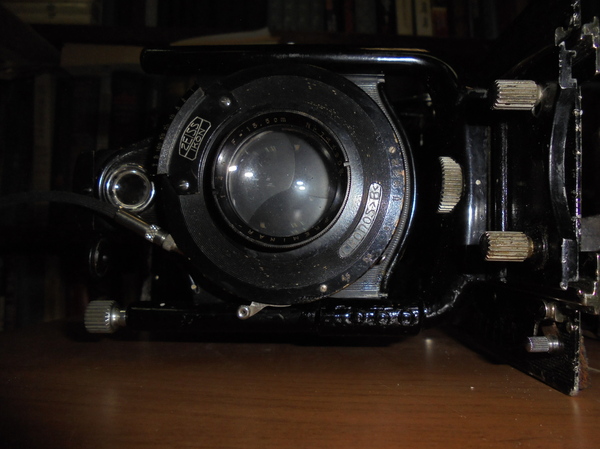

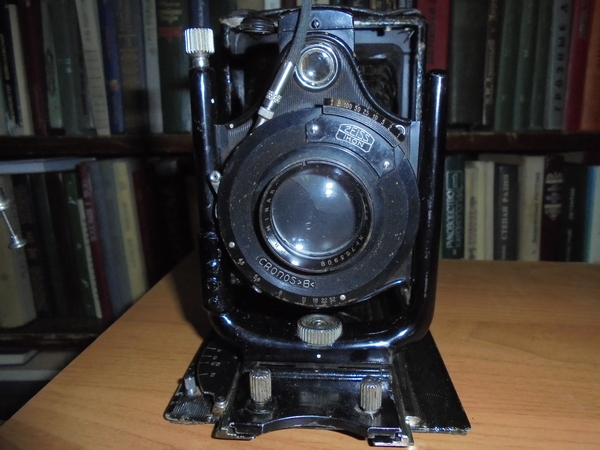

А это вообще чёрт знает что. Тоже от Цейсс Икон. В результате длительного поиска была найдена одна единственная похожая камера, но не было указано, какая.
