Ремонт POS АТОЛ Т300, нужна помощь
История такая: родственник отдал уже сломанный POS ник, который я хочу поставить как домашний сервак в будущем, но для начала его надо отремонтировать, что я сделать сам не смогу.
Прошу мне помочь, мне всего 16 лет, я только начал свой путь в развитии проф способностей и желаю чтобы этот ауть был продуктивным. Пожалуйста если вы можете помочь то объясняйте все термины, все проводимые работы, на данный момент я 0 в электронике и ремонту сложных плат. Пожалуйста, не ругайтесь на меня если я что то не пойму, просто спокойно раздожите по полочкам, как сами знаете, и я если и не пойму то сделаю втд что понял и пойду узнавать недостающую информацию в интернете.
Я еще расчитываю на связь в мессенджерах, чтобы быстрее и детальнее разобраться с проблемой.

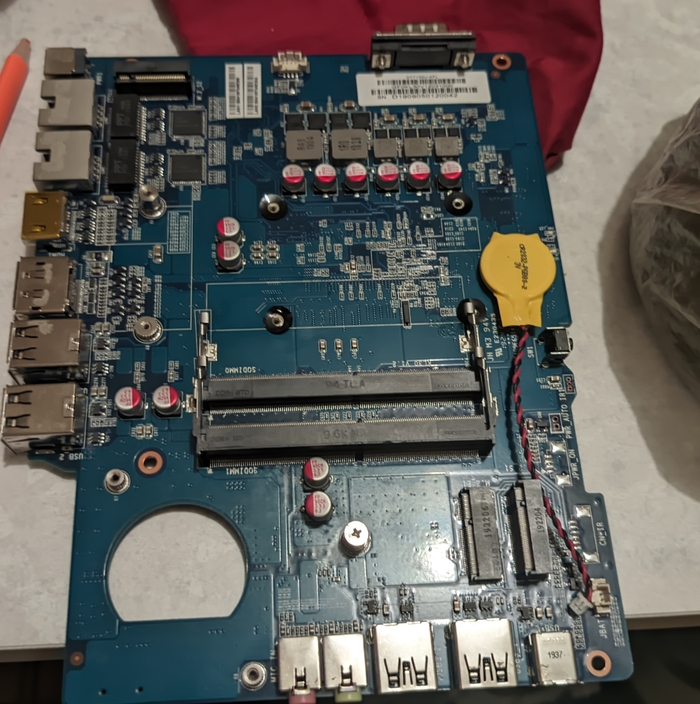

Так вот, полностью плата:
плата с 2х сторон
Прошу прощение за качество фотографий или включенную вспышку, которая портит фото, у меня сейчас небольшие тоудности со светом.
На 2ом фото сверху справа:
DT7100U-ZFL
GF0KL30V12031000
SN D1909050120042
Поломка: при подключении питания плата уходит в защиту, циклически(мигает индикатором работы, с неким тихим пощелкиванием), питание на бп: 19.4, так же как и указано на этикетке блока(19), блок отдельно на шнуре идет, как у ноутбука, разъем вроде тоже целый, подаёт те же 19.4 на плату(замеры на обратной стороне платы, на контактах DC разъема)
Проводил замеры фазы питания(вроде):
фаза питания(вроде)
при прозвоне все элементы которые обведены "пищат"(прозваниваются), замеры с питанием я точные не нашел, через некоторое время добавлю апдейт/комм с замерами, но вроде приблизительно я помню что было:
то что красное по нулям полностью
фиолетовое в 0.9
зеленое в 0
но это очень неточно, я заного проведу замеры и скажу
Пока что я не знаю что сюда еще добавить, если ято мой телеграм: sale_people
