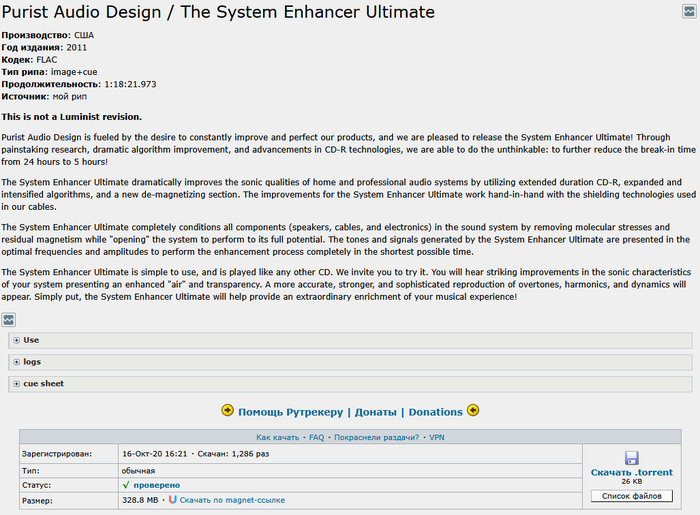

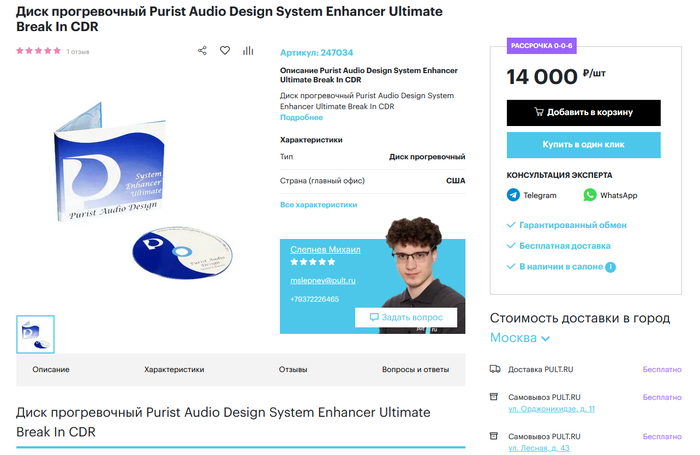

Если записать этот образ на болванку за 50 рублей - звук станет на 13 950 рублей хуже или просто прогрев будет без благословения производителя?

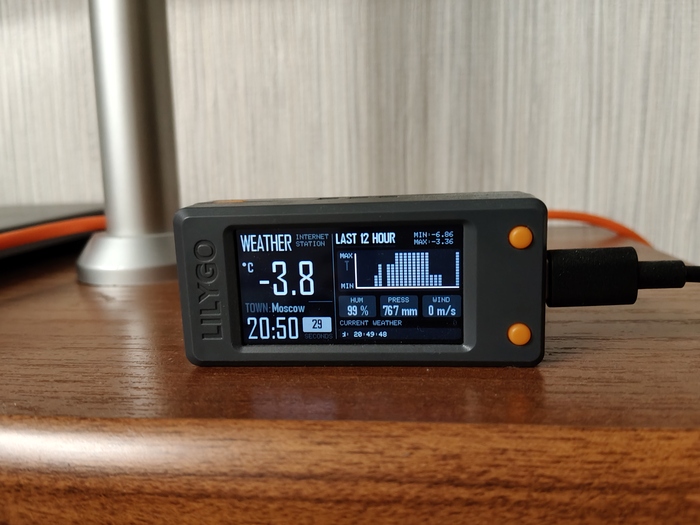

В основе лежит проект: https://github.com/VolosR/tDisplayS3WeatherStation
Автор оригинальной прошивки VolosR

Я внес небольшие изменения в оригинал - поменял отображение гектопаскалей на миллиметры ртутного столба, немного поменял цвет шрифта часов, а так же сделал возможность менять ориентацию экрана нажатием кнопки, если устройство захочется перевернуть (в зависимости от того, с какой стороны вы будете подключать кабель питания). Память на ориентацию дисплея имеется.

Ниже инструкция, как это все собрать и прошить. Можно пойти по пути оригинала, можно прошить мой кастом - выбирай, что больше нравится.

Ссылка на мой кастом: https://disk.yandex.ru/d/O7YIKCXI5yJWFw

Прошивка осуществляется через Arduino IDE.

Что понадобится

• модуль LilyGO T-Display S3 (можно заказать на Ozon, или на AliExpress)

• Arduino IDE на вашем компе

• кабель USB-C (желательно не длиннее метра, иначе могут быть отвалы при прошивке)

• интернет (для погоды и времени)

Подготовка Arduino IDE

1. Добавляем поддержку ESP32

Открой "Файл - Параметры". В поле Additional boards manager URLs добавь:

https://raw.githubusercontent.com/espressif/arduino-esp32/gh...

Сохрани.

2. Устанавливаем esp32 (важно!)

Зайди в "Инструменты - Плата - Менеджер плат".

Найди esp32 by Espressif Systems и установи версию 2.0.5 (другие версии могут ломать работу дисплея).

Затем в "Инструменты - Плата - esp32" выбери ESP32-S3-BOX.

В разделе "Инструменты - Partition Scheme" выбираем 8M with spiffs.

3. Библиотеки (ставить строго эти версии, так как на других были проблемы)

Через "Скетч - Подключить библиотеку - Управление библиотеками"

Установи:

• TFT_eSPI - 2.5.0

• WiFiManager - 2.0.17

• ArduinoJson - 7.1.0

• ESP32Time - 2.0.6

4. Файлы прошивки

Открой скетч WeatherTDisplayS3.ino

Рядом с ним (в папке проекта) должны лежать шрифты:

• NotoSansBold15.h

• tinyFont.h

• smallFont.h

• midleFont.h

• bigFont.h

• font18.h

Если они рядом со скетчем - Arduino IDE должен их подхватить автоматически. Если не подхватил - загружай вручную через "Скетч - Добавить файл".

Получаем API-ключ OpenWeatherMap

Без этого погоды не будет.

1. Зайди на: https://openweathermap.org/

2. Зарегистрируйся

3. После входа открой "Профиль - My API keys"

4. Создай ключ, задав любое имя и нажми Generate

5. Скопируй ключ

6. Вставь его в код:

String myAPI = "ВАШ_API_КЛЮЧ";

Ключ может активироваться до 10-15 минут - это нормально.

Настройка прошивки под себя

В начале кода есть блок:

int zone = 3;

String town = "Moscow";

String myAPI = "ВАШ_API_КЛЮЧ";

String units = "metric";

Что поменять:

• zone - твоя таймзона

• town —- город (латиницей, как в OpenWeather)

• myAPI - твой API-ключ

• units - оставь metric

Прошивка платы

1. Подключи T-Display S3 по USB-C

2. Выбери в Arduino IDE COM-порт твоего S3

3. Нажми Upload

Начнется компиляция и в случае успеха пойдет прошивка.

После прошивки

Если устройство запустилось, на экране должно появиться сообщение "Connecting to Wi-Fi" и устройство должно поднять точку доступа WeatherStationSetup, пароль такой же как название точки.

Подключаемся к ней и вводим данные вашего Wi-Fi, сохраняем и перезагружаем устройство.

На будущее, если захочется поменять настройки Wi-Fi подключения, нужно, чтобы устройство просто не смогло подключиться к предыдущей точке доступа. В таком случае, спустя несколько секунд, оно снова поднимет свою точку для настройки.

Кнопки и экран

Нижняя кнопка (если держать устройство USB разъемом справа) переворачивает экран.

После перезагрузки экран остаётся в выбранном положении.

Если что-то пошло не так

• чёрный экран - почти всегда не та версия esp32 или TFT_eSPI

• погода не обновляется - проверь API-ключ и город

• не прошивается - переведи устройство в режим BOOT

Всегда можно написать автору прошивки на его странице проекта в гитхабе: https://github.com/VolosR/tDisplayS3WeatherStation/issues

У меня по этим шагам устройство прошилось без проблем на двух разных компах, более того, я так же прошил несколько таких станций своим друзьям.

Тег "Моё" я сознательно не ставлю, так как автором проекта не являюсь. Это не моя идея и не мой продукт. Я лишь постарался простым и понятным языком описать процесс создания устройства, чтобы с ним было легче разобраться. Да, в прошивку были внесены небольшие кастомные правки, но это скорее личные улучшения под свои задачи, а не повод выдавать проект за собственную разработку))

Надеюсь, что и у вас все получится. Удачи!
