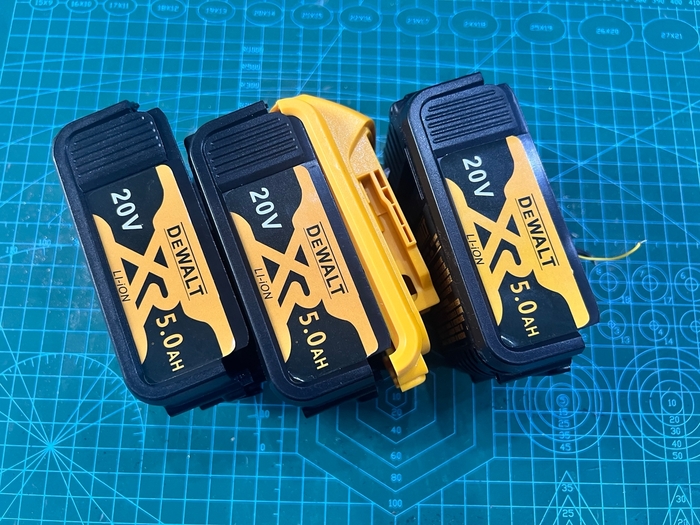

Делаю блок питания для DeWalt. О том для чего это и зачем писал ранее тут: Делаю компактный блок питания для DeWalt

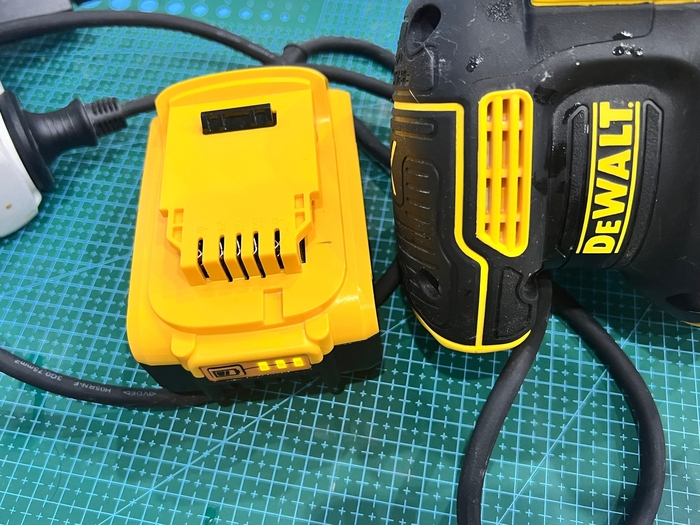

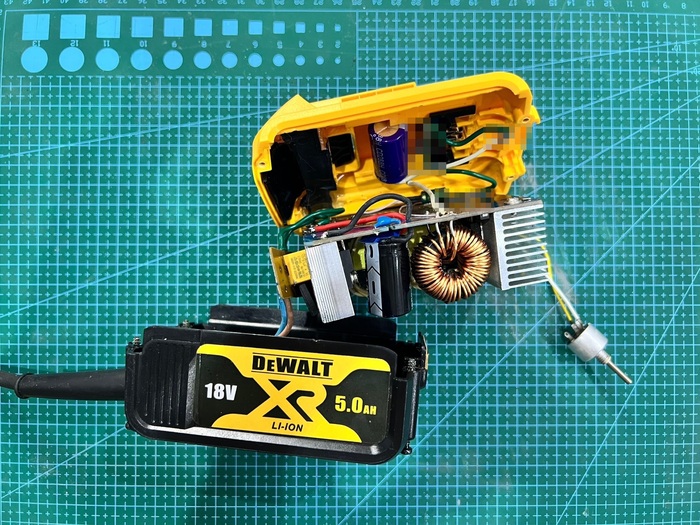

На фото рабочий прототип. Индикатор светится - это означает, что устройство работает. БП в нем собран на основе китайского БП. Монтаж получился очень плотным. Тут первый блок питания, который по идее не стоит демонстрировать так как это экспериментальный вариант. Фото сделано сбоку и нежелательные моменты затерты:

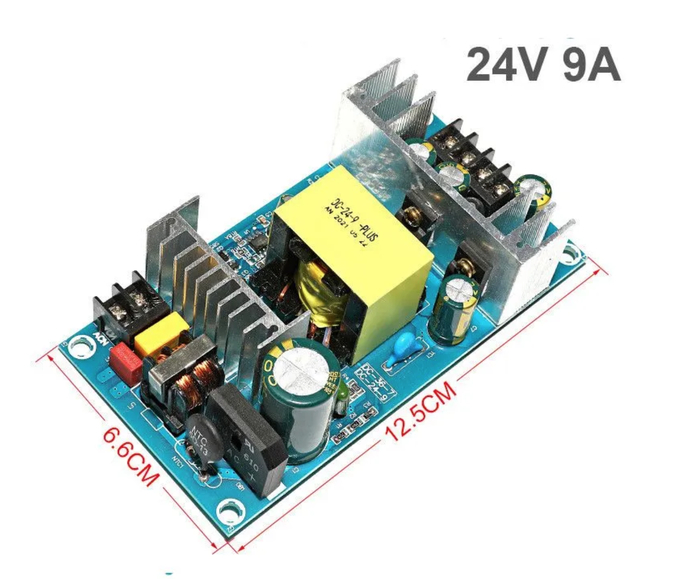

Для производста решил взять этот блоки питания: ссылка на Озон

Компоненты (резисторы для делителя напряжения) хотел взять отечественные. Нужно же пытаться поддержать отечественного производителя. Но что-то в итоге мне не удалось найти магазина, где можно приобрести наши отечественные радиоэлементы. Пошел на Авито, там запасы времен СССР и каждый резистор стоит по 10 руб 😂. Буду признателен за ссылку на магазин или ресурс, где можно купить отечественные радиоэлементы. Ремонтеры, сами где радиоэлементы берете?

С блоком все хорошо, при 20В он выдает более 10А, что для шлифмашинки более чем достаточно. Если ее зажимать, то ток не превышает 9А.

Заказываем партию пока из 3-х штук для знакомства и знакомимся. Почему-то в сети нет информации как регулировать напряжение этого блока питания. Сейчас исправим этот момент.

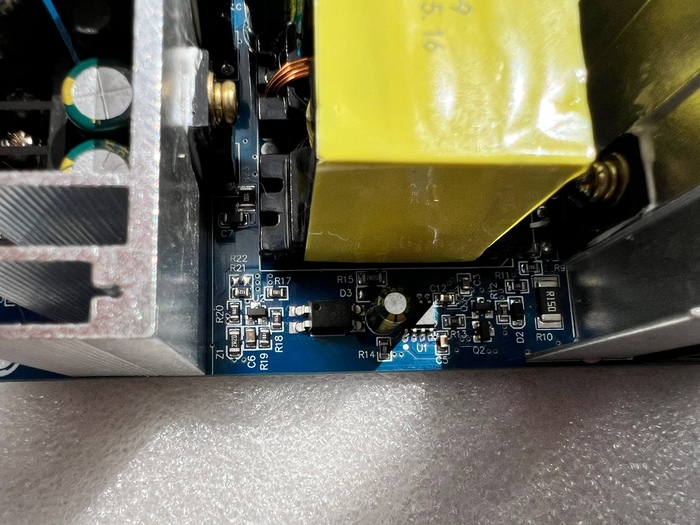

За регулировку напряжения на бсех БП отвечает вот эта микросхема:

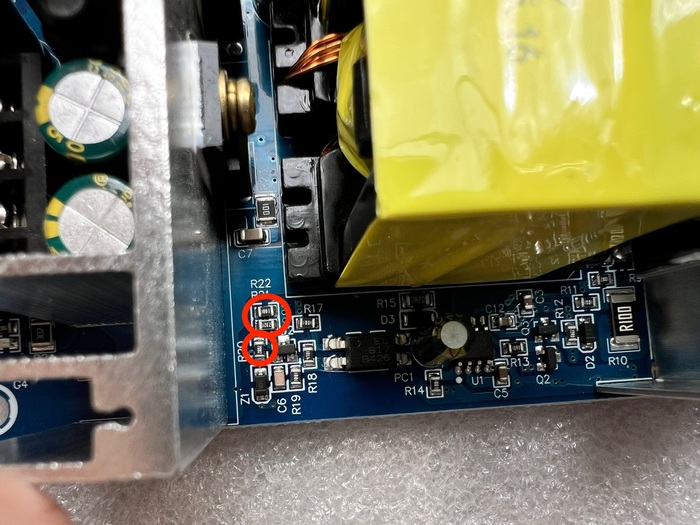

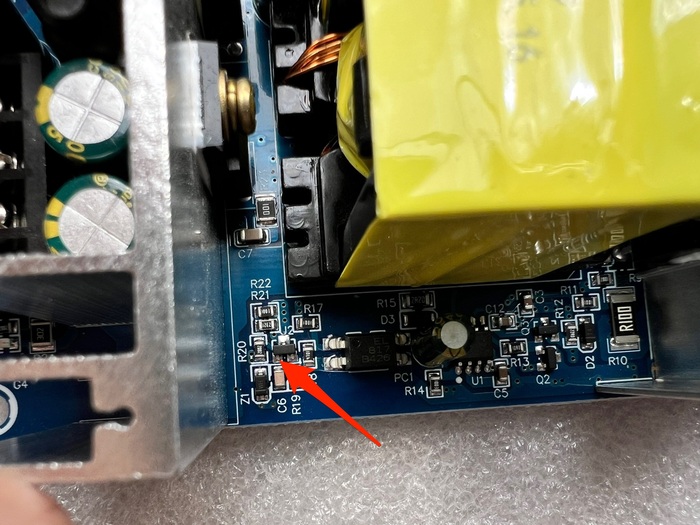

Это 431 микросхема или ее аналог (указал стрелкой), но не суть. Важно, что Ref-ножка подключена к делителю и она регилирует какое напряжение будет на выходе. А вот и делитель:

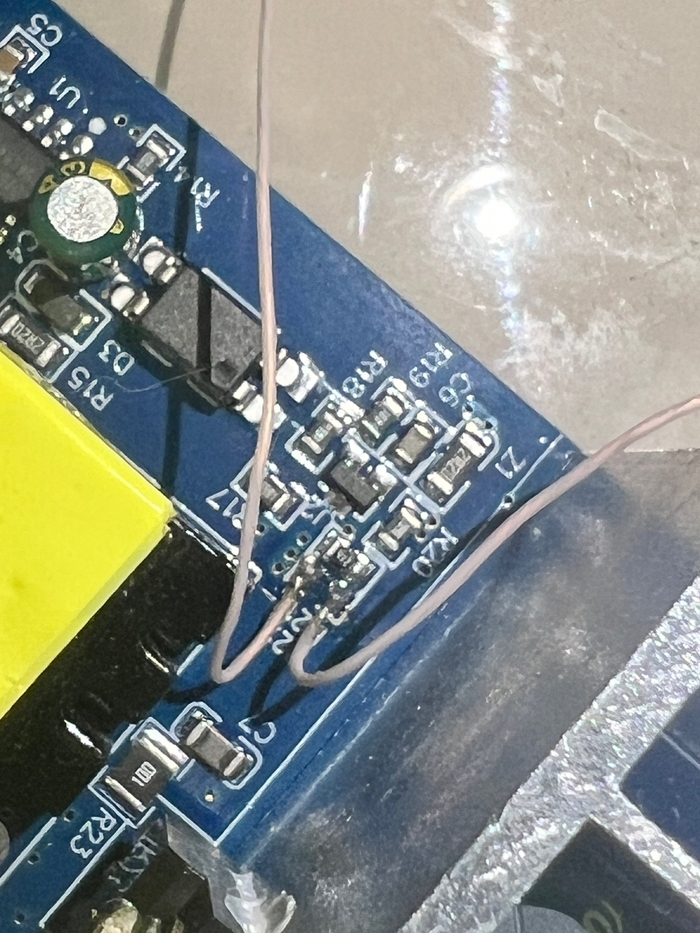

Подпаиваемся к контактам и подбираем сопротивление:

То есть, если подобрать сопротивление делителя, то можно уменьшить напряжение на выходе. Подбираем сопротивление одного из плеча и оно получается равным 4.89 кОм. Вместо верхних резисторов нужно впаять это сопротивление и должно все заработать и на других блоках. Это в теории.

На практике у другого блока схема другая:

И у третьего блока схема совсем другая 😂😂😂 (фото затерялось). Вы там издеваетесь что ли? И что, теперь под каждый блок заказывать свое SMD-сопротивление? 😂

Так что как бы показал что именно регулирует выходное напряжение в этом блоке и как это сделать. А вот что конкретно туда впаять - нужно подбирать. Почему-то одни и те же блоки питания разные.

Ответы на вопросы

Нашлись люди, которые прямо в личку написали:
"Ну и зачем ты это делаешь?"
"И кому это нужно?"
"Есть же китайские всякие переходники, почему их не использовать?"

Отвечаю:
Как минимум это нужно мне: хобби, соморазвитие, эксперименты. Как максимум на текущий момент мне заказали более 30 блоков! Более 30 блоков! В итоге решил закупить в Китае комплектующие оптом на 100 единиц (небольшие блок и под Flex) так как заказы идут, а я на текущий момент почти произвел всего лишь 10 таких небольших блоков.
Есть же китайские источники питания... Да есть конечно, но почему бы мне не продать, если берут?

Что с сервисом для общения?

Пока подвисла работа, но скоро возобновлю.

--
Разрабатываю сервис для общения. Кому интересно, можете подписаться куда-нибудь на меня, попробуете его в числе первых.
Постепенно буду продолжать делиться успехами разработки сервиса.

Читал как-то книжку по Dart/Flutter на русском и она мне не понравилась: сухо, скучно. А местами ну прям вообще, напомнило адскую черепашку с урока информатики:

В общем, может от нее польза и была, но читать было трудно. Называть автора не буду т.к. на вкус и цвет не всем мидии нравятся. Кто-то предпочитает улиток или слизней 😂 Глотать сразу 😂

Я не особо любитель что-то делать, а потом узнавать что так не делают. Например писать код, который потом придется переписывать. Потому временами ныряю в отечественную и зарубежную литературу. А чтобы оседало в голове, запускаю код из примеров, перевожу, делаю заметки. Ну а как иначе-то?

На днях доперевел небольшую часть книжки, которая мне понравилась. Хочу поделиться, вдруг кому-то поможет. Не все же могут перевести? Или могут?

Могут или не могут, вот первая глава без воды, если будет полезно, то с вас как минимум плюсик: ссылка

Позже еще допереведу, если не забуду, то скину остальные главы и всю книжку целиком с автором и названием (еще глав 10, если не ошибаюсь). Можете угадать автора? Может кто читал, хотя именно эту вряд ли.

--

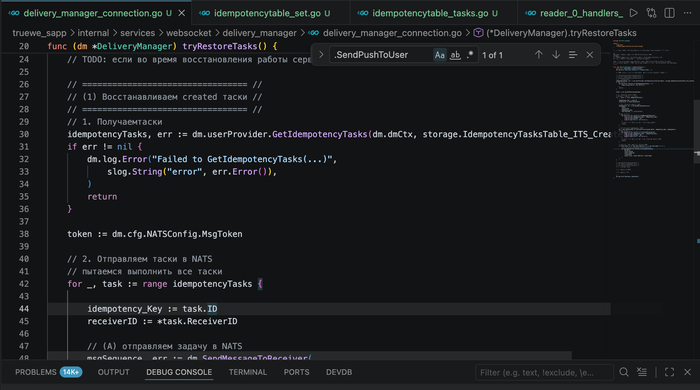

По вечерам разрабатываю сервис для общения на Go & Flutter. Кому интересно, можете подписаться куда-нибудь на меня, попробуете его в числе первых.
Постепенно буду продолжать делиться успехами разработки сервиса.

У меня есть достаточно хороший китайский паяльник на 80 Вт за 350 руб: ссылка Дешевый и хороший - да-да, так не бывает, но у меня он есть 😂. Паял им все, в том числе и этот блок питания: Делаю компактный блок питания для DeWalt

Давно хотел посмотреть что же у него внутри и как он устроен. Вот и выдался случай разобрать.

Служил он долго и прослужил бы еще дольше, если бы я не решил использовать его не по назначению, а именно: в качестве шила. Надавил жалом на плату и сломал керамический нагреватель. Немного потребовалось усилий. В момент включения на индикаторе паяльника стало выводиться "OP".

Ремонт оказался относительно дешевым и простым. Стоимость трех керамических нагревательных элементов на 100 Вт - 140 руб. Взял на 100 Вт с запасом. Разобрал паяльник, обрезал контакты нового нагревательного элемента, вставил его в разьем вместо старого. Собрал устройство, все работает.

Единственную большую трудность вызвал поиск потайных шурупов. Оказалось, что они находятся под наклейкой. На фото видно их расположение:

Если кто-то решит его ремонтировать, теперь вы знаете где находятся шурупы 😉

--
По вечерам разрабатываю сервис для общения. Кому интересно, можете подписаться куда-нибудь на меня, попробуете его в числе первых.
Постепенно буду продолжать делиться успехами разработки сервиса.

Как-то писал тут о своих экспериментах с лампочками. Суть эксперимента: собрать "вечную" светодиодную лампу. Типа такой лампы накаливания, которая горит уже более 100 лет: Самая старая лампочка все еще горит

Что происходит?

Итак, расследование. Есть две группы ламп: 5 ламп в ванной и все лампы в других комнатах. Есть аномалия: лампы в ванной умирают в разы чаще чем это происходит в других комнатах. Пока что в ванной перегорели все лампы за пару месяцев, в других комнатах не сгорела ни одна за более чем 6 месяцев (может быть одна и сгорела, но я сбился со счета от того как часто горят лампы в ванной).

Также отмечу, частота включения-выключения ламп похоже ни на что не влияет. Включал-выключал светодионую лампу с частотой 1 действие за 2 секунды и так натикало более 10 000 включений-выключений. На большее количество попыток меня не хватило так как звук реле может свести с ума 😂 Включения-выключения производились самодельным устройством о котором рассказал тут: Светодиодная лампа: сжечь не удалось и это плохо

В прошлый раз мне заметили, что лампы могут покрываться конденсатом, который может просачиваться в микропоры пластика и выводить из строя светодиод. Дело в том, что:
1) лампы заводского исполнения фирмы А живут дольше чем мои в ванной комнате
2) лампы заводского исполнения фирмы А живут значительно меньше чем мои в других комнатах. Как такое возможно я так и не понял:

Но в итоге были приняты меры и на свои лампы нацепил колпачки-рассеиватели, может они влияют на просачивание конденсата в светодиоды:

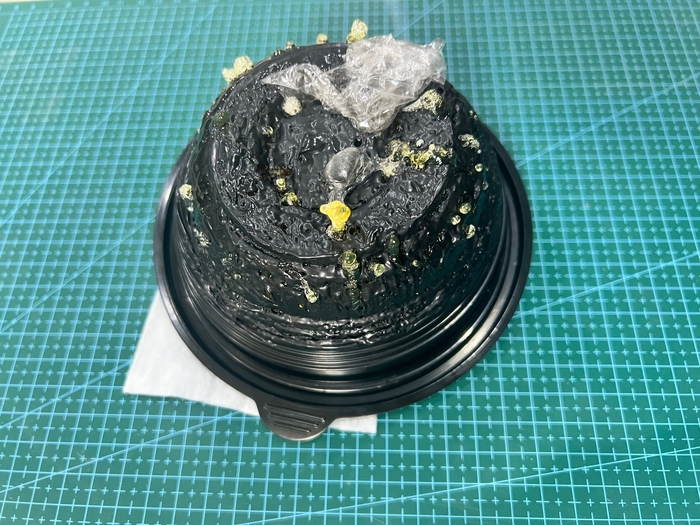

Эксперимент шел недолго, в течение 5 дней одна из новых ламп с рассеивателем сгорела. Отмечу, рассеиватель был приклеен герметиком. Наверно, стоило бы тут уже заключить, что дело НЕ в герметичности ламп, но я собрал еще пару ламп закрытых рассеивателем, дополнительно поместил лампы в полиэтиленовые пакетики и промазал все внутри герметиком так, что ну точно влаги не должно бы туда попасть 😂 Думаете что-то изменилось? Нет! Как они сгорали, так и сгорают.

От безысходности решил поменять блоки питания. Собрал бригаду конденсаторов и сглаживал скачки на выходе блока питания:

В итоге собирал монстров типа таких, главное чтобы БП пролазил в отверстие цоколя:

Думаете помогло? Нет! К тому же один из блоков питания ламп в ванной умер. Микросхема перестала работать. В кремний просочилась влага?

Я пошел дальше, в ход пошла тяжелая артиллерия, внешний импульсный блок питания от китайского производителя SUSWE:

Стабилизированный блок питания на 24В с током до 9А. Параметры держит отлично, проверил. Размеры 37x70x148 мм. Но жаль, это была всего лишь платная реклама хорошего блока питания. На деле он просто не влез бы в отверстие в цоколе.

В комментариях к предыдущему посту меня спрашивали про схемы или подходящий источник питания для блока питания о котором рассказывал тут: Делаю компактный блок питания для DeWalt

Этот китайский БП вполне подходит для работы шлифмашинки DeWalt

Первая зацепка

Но первую зацепку мне все же найти удалось и клубок начал распутываться. Лампы в ванной имели небольшой нагар в области контакта. Нагар не был виден, но шероховатость контакта заметил рукой:

На фото лампа с более заметным нагаром в области контакта (под определенным углом видно шероховатость). У других ламп в других комнатах такой шероховатости не было. Выходит, что влага все же воздействовала на лампу и срок ее жизни уменьшался за счет окисления контактов. На слух и визуально "дребезг" окислившихся контактов заметен не был, а он был.

Но и это еще не все. Начав распутывать все это дело, перешел к демонтажу цоколей и были выявлены окислившиеся скрутки, которые питали все лампы в ванной. Одна из скруток настолько окислилась, что контакт держался на последней жилке. В итоге лампы не спасало ничего, даже конденсатор на 100 мФ (что очень странно, не правда ли?).

Заключение

Контакты были усилены путем подгиба самих контактов отверткой. Скрутки были ликвидированы и заменены пайкой + изолированы легендарной синей изолентой. На данный момент лампочки проработали более 7 дней и ни одна еще не сгорела. Но не нужно забывать про влагу, я терпеливо жду когда этот хладнокровный убийца проявит себя и начнет беспощадно косить лампы одну за другой 😂

--
