Надоело, делаю свою лампочку (Часть 2)⁠⁠1

История началась с того, что мне не понравилось, что светодиодные лампочки либо быстро сгорают, либо тускло горят. А еще мой комп временами уходит в работу и мне приходится ждать результата работы. Делаю какую-то дополнительную работу, чтобы просто так не сидеть в ожиданиях.

Здесь опубликовал первую часть истории: Надоело, в итоге делаю свою лампочку

Первая лампа, которую собрал почти с 0, сгорела в течение 30 минут работы:

Методом проб и ошибок пришло понимание, что для лампочки нужен радиатор помощнее, свет потусклее и провода понадежнее (вернее с изоляцией, способной выдерживать высокие температуры). А вообще, на самом деле, нужно только чтобы Роснано изготовило светодиод, который светит ярко и, в идеале, тепловой энергии вообще не выделяет. Но пока они неустанно трудятся над нанотехнологиями, мы своими силами сделаем то, что можем.

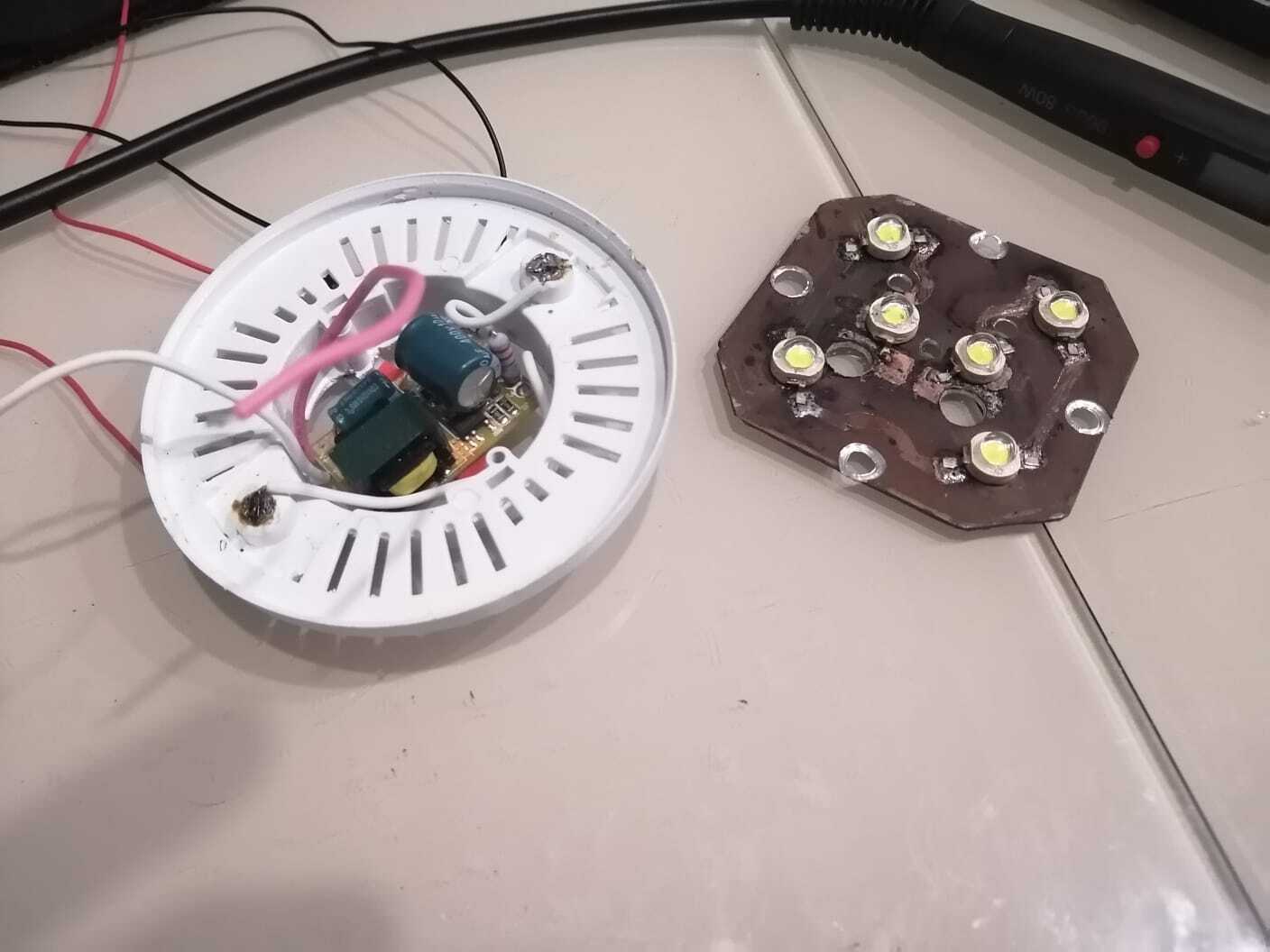

В коментариях меня научили как паять светодиоды к алюминиевым подложкам и я пользовался этим:

Профессионалы, ну вы поняли как оно паялось. Пожег пальцы, сжег печатные платы, нервы расшатал. В общем пальцы пострадали. Собственно это все чего добился. На выходе коричневые котлетки. Одна из них даже работала 2 месяца.

Этап 2. Большая закупка.

Лампочки - это вам не шутки. Решил бегло исследовать существующие на рынке решения. Купил вроде как надежные лампы.

Вообще мне в коментах много чего насоветовали и многие истории типа "я не менял лампы 2 года и все нормально" выглядят так будто: "Дед иди попей таблетки, давно не принимал". Или: "Дед, ты просто не в курсе, лампочки дети меняют".
Собственно таблетки деду советовали пить другие коментаторы.
Да, не спорю, лампы могут и 10 лет светить. У меня есть лампы у которых яркость упала раз в 10. Возможно в таком режиме она продержится 100 лет, пока пластик не разложится.

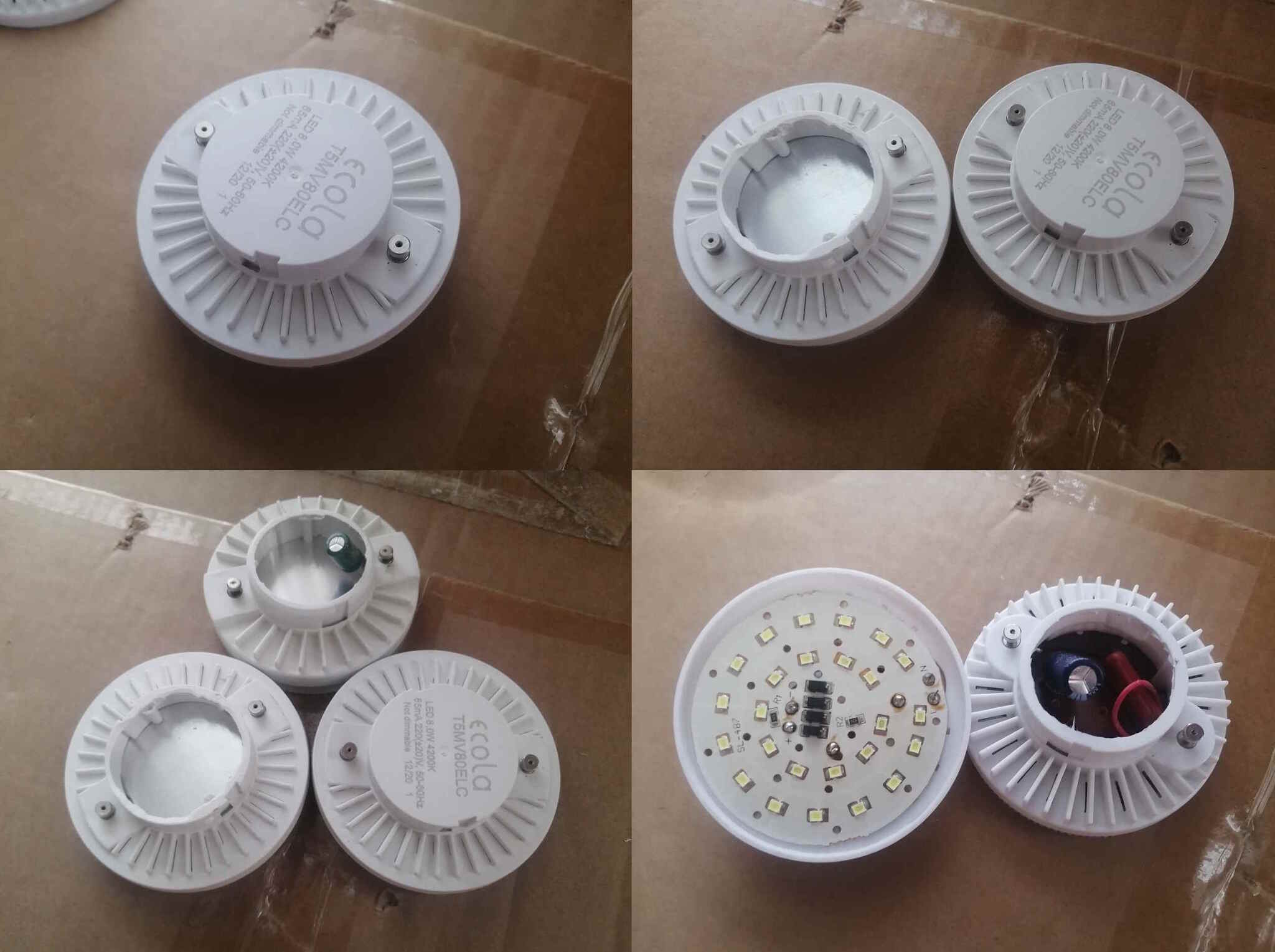

Приобрел 30 лам 2-х типов (все на 6-7 Вт):

Чтобы улучшить теплоотвод и посмотреть на внутренности, срезал часть корпуса.
У некоторых ламп светодиоды размещались на алюминиевой пластине, у некоторых - на текстолите. И у тех и у тех была адская температура во время работы. Тепловизора нет, показать не могу. Пирометр показывал 95 градусов максимум.

Вот эта вся история с ютуб каналов, где серьезный дедушка рассказывает как значительно продлить срок жизни ламп, путем увеличения отверсий для циркуляции воздуха, у меня не сработала. Погорели эти лампы месяца за 3 и неважно на алюминиевой подложке находились светодиоды или на текстолите. Циркуляция воздуха тоже не продлила жизнь подопытных. Время жизни у всех было примерно одинаковое.

Ах, да, гарантия у них 1 год. Стоили рублей по 150-250, приобретались в Китае и в РФ.

Этап 3. Большая закупка. А на что способны лампочки подороже?

Относительно дорогими лампочками я назвал лампы по 350-400 руб за штуку на АлиЭкспресс. Дорого/нет - решайте сами.

Приобрел 10 ламп мощностью 12 Вт. Взял 12 Вт т.к. у лам этой мощности стоит алюминиевый радиатор. Теплоотвод должен быть качественным.

Заказываю 2 октября они приходят. 27 октября в комнате сгорает 5 ламп одна за другой с периодом 0.5 - 2ч. Снайперская точность! В очередной раз вспомним людей, которые в коментах говорят, что светодиодные лампы надежны и живут долго.
5 ноября сгорает еще 2 лампы в туалете. Горят они сразу, без снижения яркости или мерцаний.
Гарантия 3 года. Вот более подробная информация прямо с сайта:

Удивительно. Лампы в туалете и в комнате работали с большой временной разницей, а сгорели примерно в одно и то же время. В комнате, условно, они работали по 16 ч в день каждый день, а в туалете примерно 1-2 ч в день.

Они что, умирают независимо от часов наработки или как?!

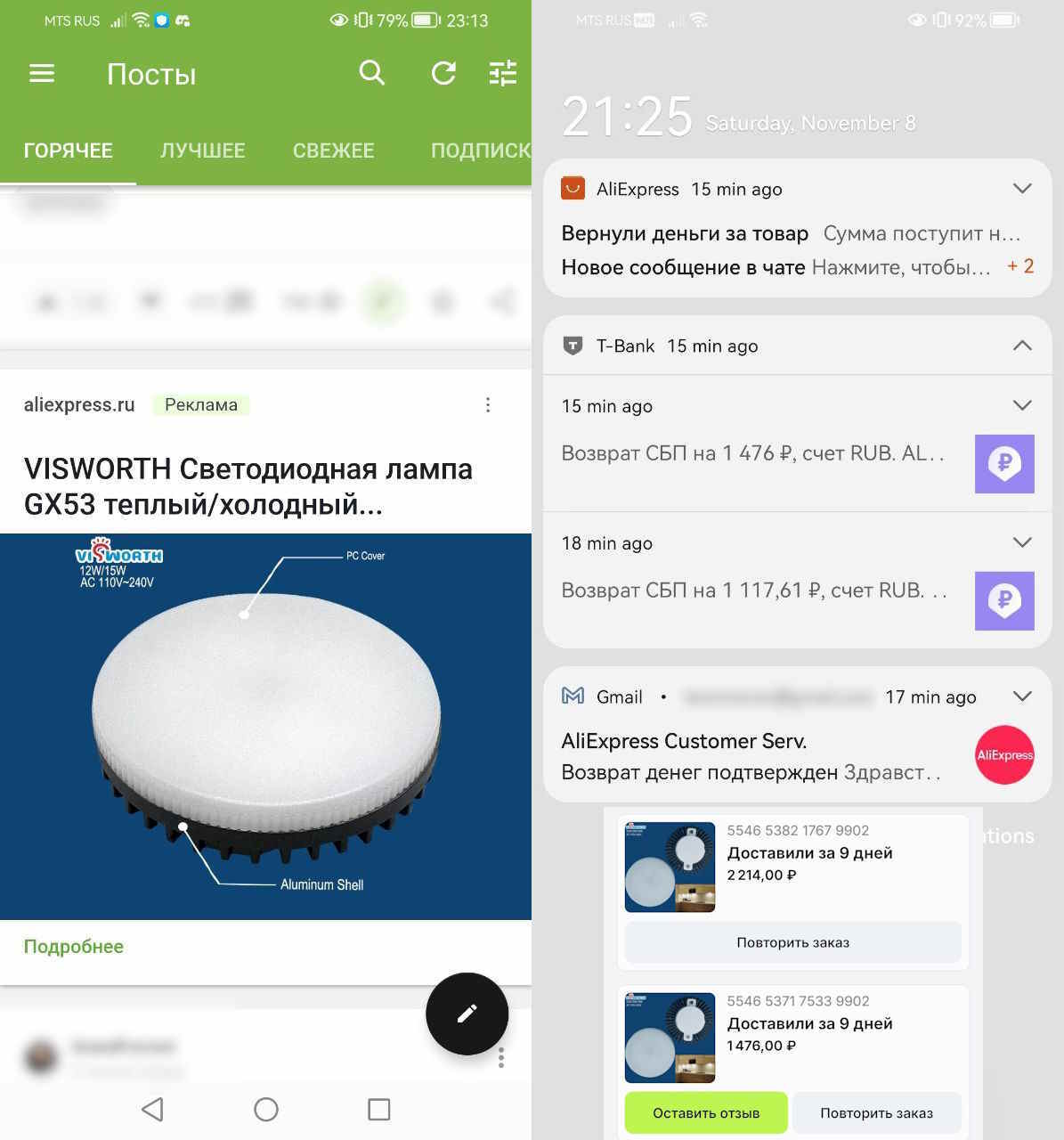

В итоге оформил возврат пока писал этот пост (в течение часа вернули не всю сумму т.к. 3 лампы я разобрал, их внешний вид вызвал у магазина вопросы относительно моих опытов):

Вообще, я решил создать телеграм канал в котором люди (и я в том числе) будут делиться опытом возврата бракованного, испорченного товара. Хотелось бы собрать там проверенных юристов, которые бы могли советовать толковые вещи, а не брать 100500 денег за бумажку, которая, скорее всего, не принесет человеку пользы. Кто хочет, присоединяйтесь:

Разбираю лампы на алюминиевом радиаторе и смотрю их устройство:

К плате подходит красный и белый провода, но из-за температуры красный стал светло-коричневым. Бедняга выживает как может в экстремальных условиях.

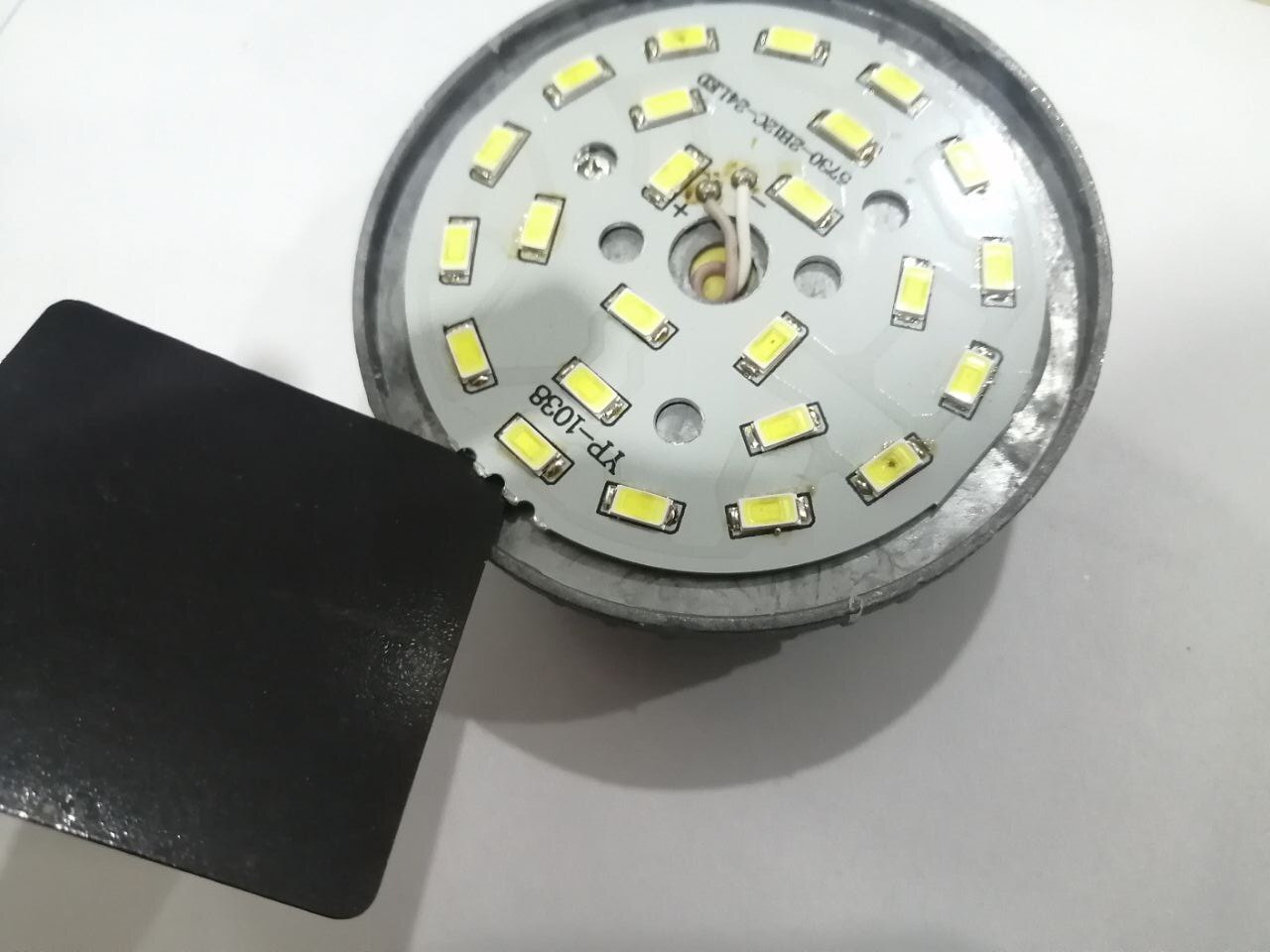

Температура лампы в рабочем состоянии превышает 120 градусов. Алюминиевая пластина с светодиодами прикреплена по-умному, на клей с зазором в 1 мм (на фото видно как я просунул магнитик с холодильника в этот зазор). И это, похоже, не дает раскаляться радиатору лампы до максимальной температуры. Но все равно, температура адская и пожаробезопасно ли это... Нет! Я не знаю, но пластик от высокой температуры становится таким:

Я присмотрелся и обнаружил такие же пятна на других цоколях. И эти цоколи пожелтели от ламп приобретенных в РФ. Слышал про то, что техника проверяется перед тем как поступить на рынок. Слышал от нескольких источников что эта проверка заключается в "заплатил и разрешили". Похоже это как раз тот самый редкий случай когда "за деньги да".

Воскрешение ламп

Взял ранее сгоревшие светодиоды на алюминиевой подложке (она коричневого цвета) и перепаял их. Ранее я перегрел светодиоды и

Прикрутил их на алюминиевый радиатор через болтики, подключил светодиодный драйвер, который взял оптом на том же АлиЭкспрессе.

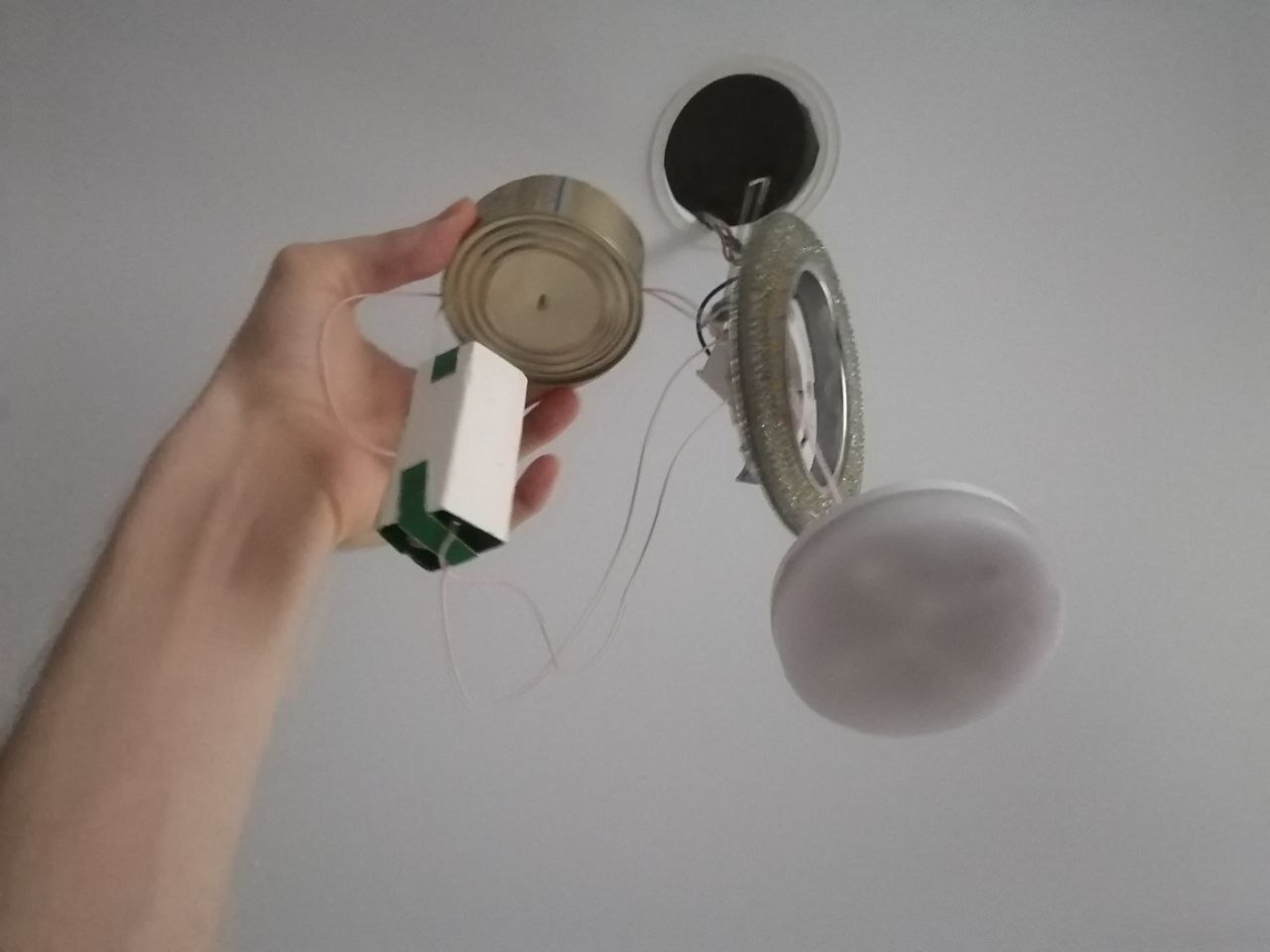

А тут я инсталлирую свою адскую конструкцию с коментариями отца (он инжерер-разработчик плат, кип и у него сертификат предоставляющий возможность инспектировать объекты на предмет пожарной безопасности):

Консервная банка в качестве радиатора и защиты от возгорания... И вот это хитросплетение проводов... Тебе только в электрики идти. Зачем ты в программисты пошел?

Перед тем как собрать плату со светодиодами обнаружил что закоротил одну дорожку. Мультиметр в режиме прозвона? Это для слабаков. Пару раз меня стукнуло током.

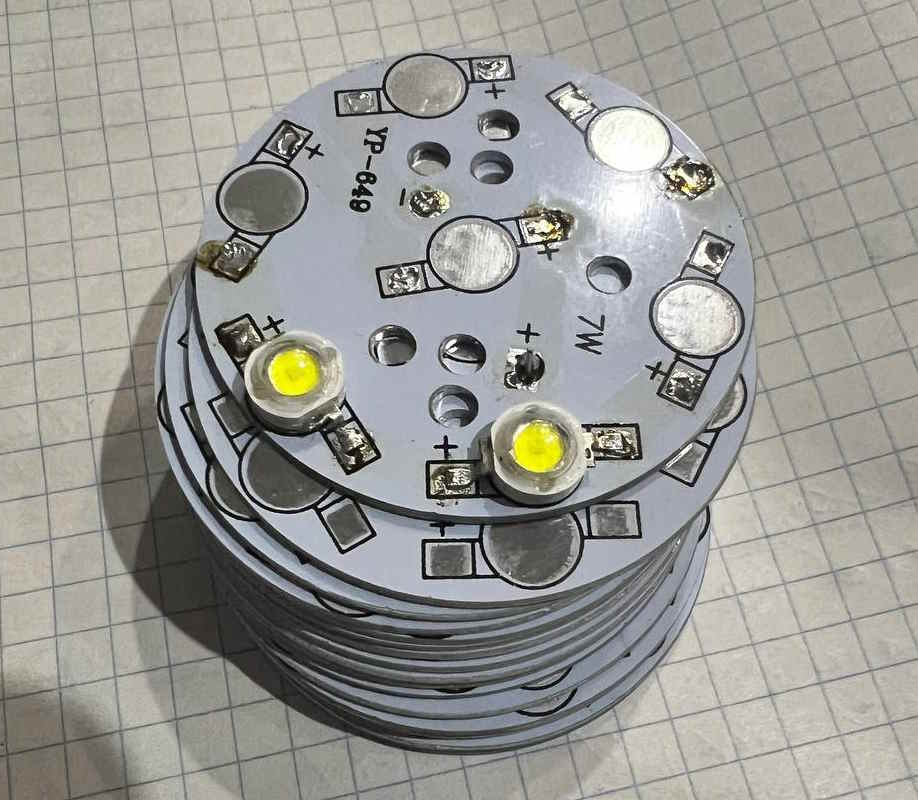

В общем, надоело делать платы на алюминиевом основании кустарным способом. Замотал ожоги от тока и купил готовые платы:

Приобрел МГТФ провода. Да-да, это те самые провода, которые используются в авиации, космоческой технике и всяких ракетах. Они живучи в особо жестких условиях и не бятся температуры. Очень дорогие провода. Не знаю нужны ли они тут такие, но навязчивые мысли о безопасности не позволили купить барахло. Собственно эти мысли снова заставили меня сделать отверсие для отвода тепла. Ну не помогает отверсие это, не знаю зачем я его сделал... Припаял светодиоды, поставил свой драйвер, прикрутил пластину болтиками через термопасту к радиатору:

Радиатор нагревается до 75 градусов. Да, тоже очень горячий, но это значительно меньше чем 110.
Какая яркость, световой поток? Я замеряю поток датчиком на телефоне. Да, знаю что это такой себе неповеренный прибор и точность у него +/- лапоть. Выдает примерно 5400-5800 люксов для 12 и 7 Вт. Визуально 12 Вт такой же яркости что и мои 7 Вт.

К сожалению пока я не приведу параметры светодиодов и то, что о них удалось узнать, об их характеристиках. Эта информация довольно полезная в плане разработки светодиодных ламп. Пользуясь скидкой, мне удалось закупить оптом МГТФ провод по очень выгодной цене:

Представленная выше лампа стабильно работает 4-й месяц, пока не сгорела. Но я не прекращаю работу и пока мой комп занят "рендером" разрабатываю вариант, который греется еще меньше, а светит так же ярко :) И да, эта лампа уже готова, просто я пока тестирую ее чтобы не получилось так: надеялся проработает 3 года, а проработала 3 минуты.

Надеюсь статья была полезной. Во всяком случае если вы не технар, то узнали, что можно оформить возврат за некачественный товар на АлиЭкспресс.
