Парадный (южный) фасад

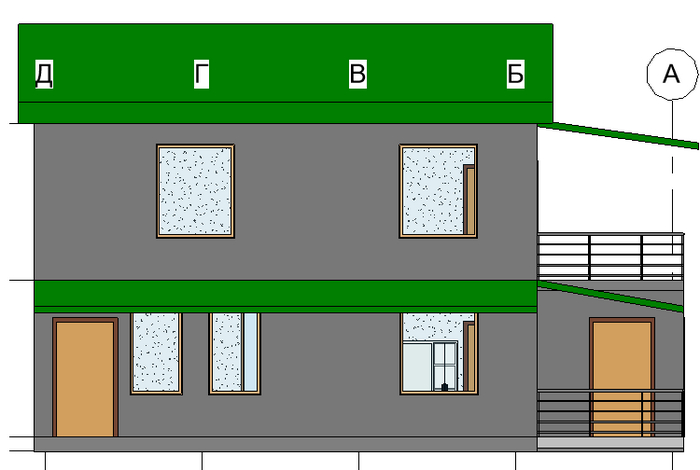

Восточный фасад

Северный (дворовой) фасад

Западный фасад

1 этаж

2 этаж

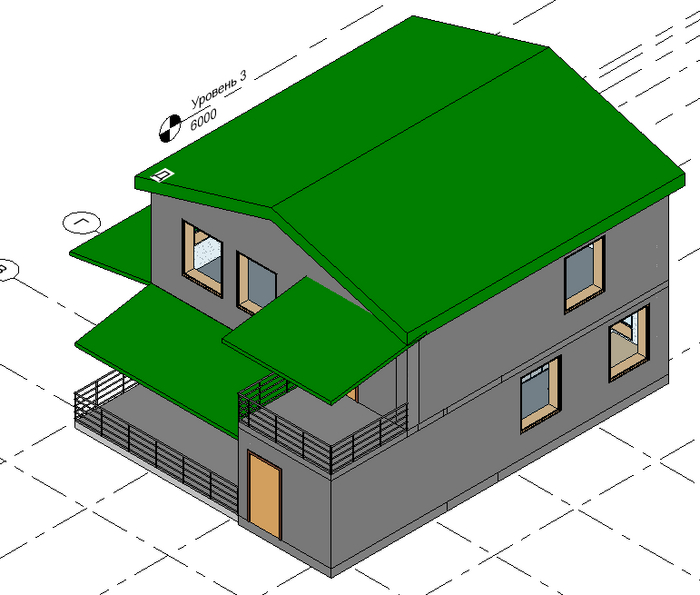

Аксонометрии:

Почему Ревит кажется космолетом по сравнению с Автокадом?
На первый взгляд все очевидно. Ревит полностью автоматизирован. Поставил дверь в проекте, она тут же отобразилась в таблице, или построил комнату, а в таблице сразу отобразились площади комнаты и ее отделки. И можно было бы на этом закончить, но везде есть НО...

Чем хорош Автокад - это низким порогом входа. Установил автокад, потыкал в него 15 минут, и уеж можешь работать. Выйдя из института дипломированным архитектором или инженером ты без труда можешь уже устроиться в компанию и начать проектировать наравне со всеми, аспект опыта опустим на второй план, сейчас будем затрагивать только техническую часть.

И вот тебе иногда говорят ты делаешь немного не так, но ты быстро подхватываешь все что тебе говорят, и далее при создании чертежей ты не допускаешь старых ошибок. И первый вывод который напрашивается - Автокад  примитивная программа.

Как бы не так... В Автокаде можно достичь автоматизации, но для этого нужен высокий уровень контроля и требований. Создал ты блок левой двери, соизволь сделать блок правой двери, тогда в при автоматизации заполнения таблиц все будет вноситься верно. Но перед этим научись правильно создавать эти блоки дверей и научись автоматизировать заполнение таблиц. При ответственном подходе для автоматизации процессов можно научиться программированию или привлечь программистов. Значит напрашивается вывод следующий - автоматизация в Автокаде есть, но она сложная. И тут можно отчасти сказать что это правда.

Но как обстоят дела в Ревит?
Ревит это объемная программа, и ее просто нужно знать. Методом тыка ее освоить не получится. По минимальным представлениям на ее изучение уйдет 50-200 часов, т.е. от 2х недель до 3х месяцев. Помимо этого в штате будут присутствовать БИМ менеджеры контролирующие правильность работы процессов, специальные разработчики по семействам (семейства - это аналог блоков в Автокаде), и пара-тройка программистов для полного комплекта. И вот работа в Ревит уже заиграла в новых красках. Все идет слаженно и гладко. Получается что Ревит сам по себе требует эту автоматизацию, и без нее отказывается работать. Но для этого требуется высокая квалификация в Ревите, контролирующий персонал и вспомогательный персонал. Только при таких условиях можно полноценно работать в данной программе.

Теперь навязывается вопрос: почему всю эту вереницу нельзя было сделать с автокадом? Вся проблема в лени людской. Все мыслят следующим образом: повозка едет и зачем что-то менять? Говорю это по собственному опыту, когда я будучи зеленым но заряженным постсутдентом устроился в компанию, я начал усердно изучать Автокад и его автоматизацию. Для понимания, сотрудники этой компании чертил (ЧЕРТИЛИ СУКА) таблицы. Про умные блоки и автоматические подсчеты я вообще молчу. Т.е. Автокад был полностью аналогом кульмана, за исключением что можно было мгновенно создавать копии уже существующих чертежей. Я начал продвигать инициативы, первое что я сделал это создал некий документ по типу манифеста работы в Автокаде. Но инициатива была отвергнута. Ладно, шоковая терапия не сработала. Тогда я начал поэтапное внедрение, начал с самого простого - таблиц. И это единственное что я смог сделать. Потому что все что шло дальше, было за гранью понимания людей. Они не понимали как был устроен процесс в подсчетах и в случаях правок, они просто взрывали мои таблицы и начинали считать вручную. После 3х месяцев моих стараний я полностью опустил руки и забил на это дело и стал работать в таком же режиме как и все сотрудники этого офиса. Ну хоть таблицы остались, а не чертили их от руки.
Как итог могу сказать что рыба гниет с головы. И пока начальство не займется вопросом автоматизации, ничего сделать нельзя. В то время как Ревит просто по умолчанию требует выполнения чертежей во всей строгости исполнения той самой пресловутой автоматизации, но при этом требует невероятных ресурсов и трудовложений. И если бы мы сравнивали 2 компании, в одной бы был Ревит, а в другой Автокад с полной автоматизацией, то студент придя во вторую компанию мог бы сразу начать вливаться в коллектив, в то время как придя в первую компанию его бы сразу развернули из-за неспособности работать в Ревите, иди мол подучись немного, а потом и приходи с полным багажом знаний.
Но все же Ревит это благо, ведь раз компании не хотели менять обстоятельства и автоматизировать работу, то обстоятельства сами начали меняться и просто ломать и заставлять работать в режиме автоматизации. В итоге многие на этом пути были выкинуты за борт, но остались только сильные и теперь мы все движемся по правильному пути, пусть и нехотя.

План дома в AutoCAD.Часть 1. Оси, слои, настройки программы.

В каждом видео не тупое построение набором линий. Мы будет отрабатывать полезные функции для ускорения процесса моделирования.

План дома в AUTOCAD.
Часть 2.Построение стен.
Функции:
Соединить
Расчленить
Фаска

План дома в AutoCAD. Часть 3.
Учимся строить окна.

Дверные проёмы

Проемы под витраж или остекление.

Бесплатные образовательные видео уроки по работе в программном комплексе AUTOCAD.

Все инструкции в картинках и на понятном языке

План дома в AutoCAD. Часть 4. Крыльцо. Размеры и размерные стили. Маркировка помещений. Площади
Учимся строить крыльцо, веранда, терраса.

Учимся работать с размерами и размерными стилями.

Маркировка помещений - https://yadi.sk/d/zfFmKWcHA1GeAQ дополнительный готовый блок.

Учимся определять площади.

План дома в AutoCAD. Часть 5.Таблица экспликаций помещений (ведомость).Название. Лестница. Штриховки

Пятая часть обучающего видео по созданию плана 1го этажа.

Создаём и работаем с таблицами. Конкретно создаём таблицу экспликаций.

Ставим название чертежа.

Знакомство с типами лестниц.

Создание и работа с штриховками

План дома в AutoCAD. Часть 6. Построение плана 2 этажа.

В данном видео рассматривается построение плана второго этажа в автокаде.

Пошаговая инструкция с комментариями.

Построение плана второго этажа в autocad выполняется на основе ранее выполненного плана первого этажа. На видео вы увидите корректировку плана согласно заданию по варианту. Отработка функций построения.

План дома в AutoCAD. Часть 7. Построение плана подвального, цокольного этажа автокад

Не забывайте смотреть видео по ссылкам. Построение дома с подготовкой проектной документации!

полный курс по построению плана дома в AUTOCAD

с чего начать AUTOCAD

всё о слоях в AUTOCAD

первое видео по построению дома в AUTOCAD

План дома в AutoCAD. Часть 8. Плана кровли .Построение и с объяснением. Видео урок по автокаду

Восьмая часть видео по построению плана дома в AUTOCAD!

Видео о базовом проектировании планов кровли в необходимых слоях (начальное видео не отобразило всплывающее окно....простите, но все показатели слоя я озвучил)

Если будет что-то непонятно, то опишите в комментарии

Вспомогательное видео по настройкам слоев в autocad

Простановка необходимых размеров и привязок. Отображение сеток осей и необходимых толщин линий.

Линии проекции двухмерных планов этажей.

Видео урок. Отработка навыков моделирования и проектирования в программном комплексе AUTOCAD.

План дома в AutoCAD. Часть 9. Создание скатной крыши (плоская крыша в продолжении к ролику)

Базовое построение крыши мансарды и чердака в autocad

Создание скатной крыши

Слуховых окон

Проекций

Сложной крыши

Определения Мансарды и Чердака

Данное видео учит базовым навыкам построения в строительных/архитектурных программных комплексах.

План дома в AutoCAD. Часть 9.1. Продолжение построения кровли (плоская)

Видео по построению скатной крыши в AUTOCAD. На примере плоской кровли.

Ранее было видео с построением скатной крыши

в нем есть все описания и понятия связанные с крышами.

И базовое построение кровли

План дома в AutoCAD. Часть 10. Базовое построение плана фасадов в AUTOCAD

Образовательное видео по построению плана фасада в Autodeck Autocad 2020

Базовое построение планов кровли

Создание слоёв необходимых для проектирования фасада

Проекции двухмерных отображений планов

Толщины линий (настройка и отображение)

Отображения и проекции

Окна (проёмы и заполнения)

Двери (проёмы и заполнения)

Остекления

Данное видео учит базовым навыкам построения в строительных/архитектурных программных комплексах.

План дома в AutoCAD. Часть 10.1.Интересные моменты по базовому проектированию фасадов в AUTOCAD 2020

Базовое построение проекций плана кровли на планы фасадов в AUTOCAD 2020.

Данные видео уроки будут полезны не только моим студентам, но и тем, кто просто изучает программы AUTODESK.

Пошаговое построение плана фасада в автокаде.

Фасады в autocad проектируются достаточно легко и просто

Оставляйте комментарии и свои царские лайки если вам нравятся мои видео.

План дома в AutoCAD. Часть 11. Разрез в АВТОКАДе на примере здания [часть 1] Без оформления.

В видео представлено базовое моделирование разреза.

Полностью пошаговая и актуализированная инструкция по работе с AUTOCAD.

Комментарии и все объяснения в видео присутствуют.

Отработка первичных навыков построения в программном комплексе

Обучения работе в программе автокад.

План дома в AutoCAD. Часть 11.1 Разрез в АВТОКАДе на примере здания [часть 2] Без оформления.

Базовое моделирование разреза.[Часть 2]

Создание плана разреза в AUTOCAD 2020

Пошаговая инструкция

Отработка первичных навыков построения в программном комплексе.

Крыльцо забыл, добавлю в видео по оформлению разреза!

Ссылка на плейлист по построению всего плана дома в AUTOCAD

Все видео структурированы и имеют соответствующие подписи и названия.

План дома в AutoCAD. Часть 12. Оформление фасадов в АВТОКАДе.[AUTOCAD 2020]

Видео содержит материал по базовому оформлению одного из 4-ёх основных фасадов с рассмотрением основных моментов.

Высотные отметки.

Штриховки.

Размеры.

Дополнительный материал (архив с штриховками и динамическими блоками)

и инструкция по добавлению

План дома в AutoCAD. Часть 13.Оформление Разреза здания в АВТОКАДе на примере здания. [AUTOCAD 2020]

В данном видео производится поэтапное оформление разреза здания, в данном случае Разрез 1-1.

Использованные слои:

Штриховка-цвет любой- всё активно - толщина линии для масштаба 1:100 - 0.25 (все линии видимые)

Название чертежа

Высотные отметки.

Штриховки.

Размеры.

Разрез кровли (флаг кровли)

План дома в AutoCAD. Часть 14. Чертеж [спецификации/схемы] оконных, дверных проемов и витражей.

В данном видео рассмотрен урок по построению спецификации или схемы заполнения оконных, дверных проёмов и витражей.

Поэтапное построение и отображение таблиц согласно ГОСТ Р 21.1101-2013. СПДС. Основные требования к проектной и рабочей документации.

Создание слоев и урок по выполнению.

Инструкция по созданию таблиц экспликации помещений согласно ГОСТ 21.501-2018

План дома в AutoCAD. Часть 15.Видовые экраны.Вывод чертежей на печать PDF.Ведомость рабочих чертежей

В видео вы познакомитесь:

Работа с видовыми экранами.

Сохранение документа в PDF.

Работа с листами, подготовка к выводу на печать.

Печать в черно белом виде.

Всё это вы сможете сделать в AUTOCAD

Если тебе понравился данный пост - переходи на канал и подписывайся!

Также на канале вы найдёте

Курс по AUTOCAD
Полный курс по построению дома
Полезные функции AUTOCAD
Курс по REVIT
План дома REVIT
Создание семейств REVIT
И курс по SKETCHUP

Если вы хотите поддержать автора то также эта ссылка присутствует на канале. Спасибо !
