Продолжение поста «"ОТ КАМНЯ ДО МАРСА: ЭВОЛЮЦИЯ СТРОИТЕЛЬСТВА, ПРОДАЖ И АВТОМАТИЗАЦИИ"»6
СТАТЬЯ №5
Ренессанс — возвращение инженерной мысли: Леонардо и первые машины для строительства
Пролог: пробуждение после тысячи лет
Мы оставили Средневековье в тот момент, когда готические соборы уже достигли небес, а гильдии каменщиков хранили свои секреты за семью печатями. Европа строила — много, масштабно, вдохновенно. Но она строила, оглядываясь назад, на античность, которой уже не было. Витрувия перечитывали, но не всегда понимали. Римские технологии бетона были утеряны. Инженерная мысль топталась на месте, повторяя однажды найденные решения.
А затем, в XV веке, произошёл взрыв.
Его называют Возрождением, или Ренессансом. Это было время, когда человек вновь посмотрел на античность не как на далёкое прошлое, а как на образец для подражания. Но это не было слепым копированием — это было переосмыслением. Гуманисты, художники, учёные и инженеры заново открывали законы перспективы, пропорции, механики. Они не просто строили — они мыслили.
Именно в эту эпоху строительство впервые стало тем, чем мы его знаем сегодня: синтезом науки, искусства и инженерии. Архитектор перестал быть ремесленником — он стал творцом, который не только знает, как построить, но и понимает, почему это работает.
В центре этой революции стояли три фигуры: Филиппо Брунеллески, который построил купол, изменивший архитектуру; Леон Баттиста Альберти, который написал первый за 1400 лет трактат об архитектуре; и Леонардо да Винчи, который нарисовал машины, опередившие своё время на столетия.
Эта статья — о том, как Ренессанс вернул инженерную мысль, как Леонардо создал первые чертежи строительных автоматов и как архитектура вновь стала наукой.
Глава 1. Филиппо Брунеллески и купол, изменивший мир
Задача, которую никто не мог решить
В 1418 году во Флоренции объявили конкурс. Городской собор Санта-Мария-дель-Фьоре, строительство которого началось ещё в 1296 году, стоял без купола уже больше ста лет. Огромное восьмиугольное отверстие в крыше зияло, как незаживающая рана. Проблема была в том, что пролёт купола составлял более 42 метров — это было слишком много для традиционных технологий.
Как построить купол такого диаметра? Традиционный способ — возвести деревянные леса (центринг) и уложить на них камень. Но для купола такого размера потребовалось бы столько леса, что его просто не было во всей Тоскане. Другой способ — построить временную опору из земли и камня внутри собора, а потом разобрать её. Но это заняло бы годы и стоило баснословных денег.
Конкурс выиграл Филиппо Брунеллески — золотых дел мастер, скульптор и инженер-самоучка. Он предложил решение, которое казалось безумным: построить купол без лесов.

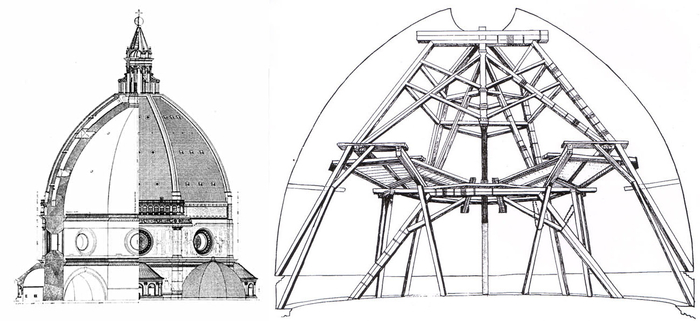

Технология, которая опередила время
Как именно Брунеллески это сделал? Он никогда не записывал свои методы — вероятно, опасаясь, что секрет украдут. Но археологи и инженеры реконструировали его технологию.

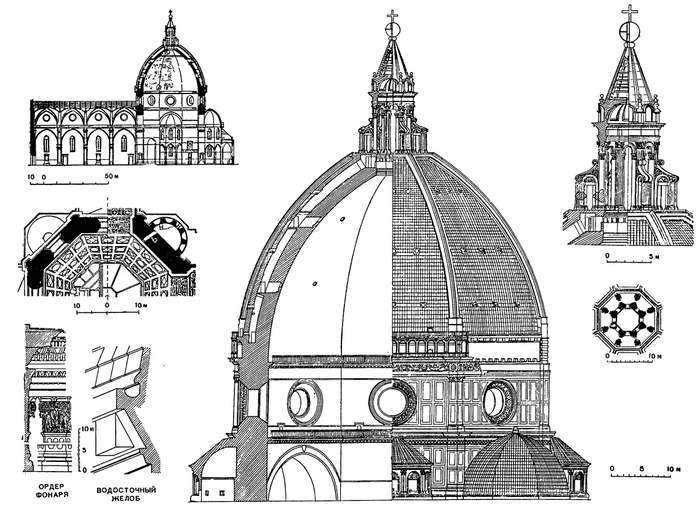

Двойная оболочка. Купол состоит из двух слоёв — внутреннего и внешнего, соединённых рёбрами. Внутренний слой — более лёгкий и тонкий, внешний — защитный. Между ними — пустота, что снижает вес конструкции.
Каркас из рёбер. Восемь главных каменных рёбер и шестнадцать вспомогательных образуют жёсткий каркас, который держит всю конструкцию. Рёбра опоясаны каменными кольцами, которые работают как обручи на бочке — они не дают куполу разъехаться в стороны.
Кирпичная кладка «ёлочкой». Самый гениальный элемент. Брунеллески придумал укладывать кирпичи под углом 45 градусов к поверхности земли в вертикальном положении, а горизонтальные слои заполняли пустоты. Эта техника создавала самонесущую структуру: каждый следующий ряд кирпичей опирался на предыдущий, и купол держался сам, без внешних опор.
Железные цепи. Чтобы компенсировать боковой распор, Брунеллески встроил в основание купола железные цепи — они работали как стяжки, не давая конструкции развалиться.
Строительство купола заняло 16 лет — с 1420 по 1436 год. Высота купола — около 115 метров. Это был крупнейший кирпичный купол в мире, и он оставался самым большим куполом на планете до XIX века.
Инженерное чудо
Но Брунеллески не только придумал конструкцию. Он изобрёл новые строительные машины — лебёдки, подъёмники и краны, которые позволяли поднимать многотонные каменные блоки на головокружительную высоту. Он спроектировал механизмы, которые могли не только поднимать грузы, но и поворачивать их в воздухе, чтобы точно укладывать на место.
Брунеллески был первым, кто превратил строительную площадку в инженерную лабораторию. Он не просто строил — он экспериментировал. Он проверял свои идеи на моделях, вносил коррективы по ходу работы, изобретал новые инструменты, когда старые не подходили.
Купол Брунеллески стал символом Ренессанса не только потому, что он красив. Он стал символом потому, что он доказал: человеческий разум способен решить любую задачу, если подойти к ней творчески и научно.
Глава 2. Леонардо да Винчи — гений строительной механики
Человек, который рисовал будущее
Если Брунеллески был практиком, который строил, то Леонардо да Винчи был теоретиком и футурологом, который проектировал. Он не построил ни одного здания, которое сохранилось бы до наших дней (его архитектурные проекты остались на бумаге). Но его чертежи строительных машин — это окно в будущее, которое открылось на 500 лет раньше.

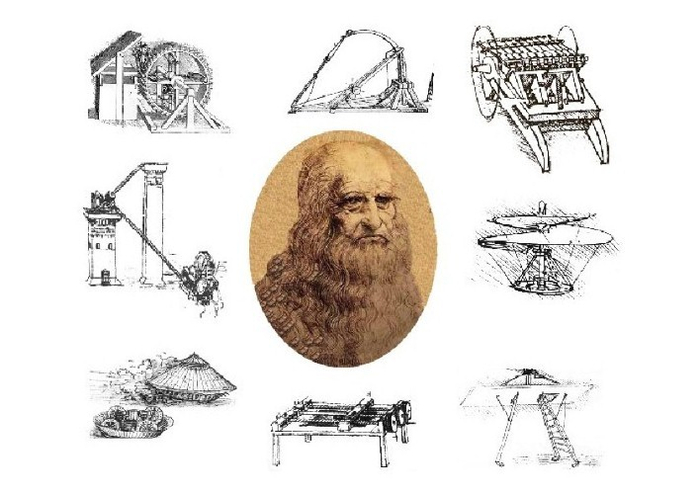

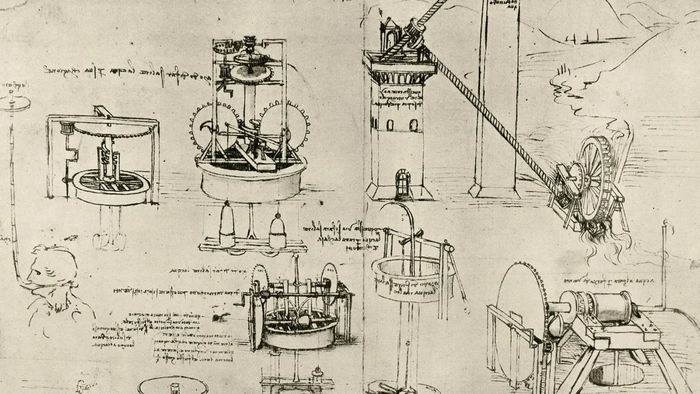

Леонардо интересовался строительной техникой на протяжении всей жизни. В его записных книжках (Кодексах) — тысячи страниц с рисунками механизмов: кранов, лебёдок, экскаваторов, подъёмников, мостов, шлюзов, фонтанных систем.
Машины для строительства
Что именно рисовал Леонардо?

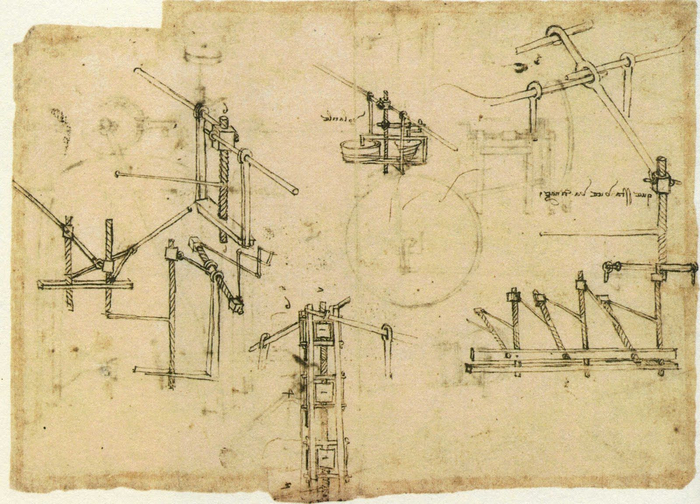

Подъёмные краны. На одном листе Атлантического кодекса Леонардо изобразил два крана для подъёма и перемещения тяжёлых грузов, которые он, вероятно, наблюдал на строительных площадках Флоренции или Милана. Но он не просто копировал — он улучшал. Его краны имели винтовые механизмы для подъёма платформы и колоколообразные ролики для облегчения поворота. Он проектировал краны на кольцевой платформе, которые могли поворачиваться на 360 градусов.
Экскаваторы. Леонардо рисовал большие экскавационные машины для рытья каналов. Это были сложные механизмы с ковшами, приводимые в движение мускульной силой или водяными колёсами.
Строительные леса и подъёмники. Он проектировал системы временных опор, которые можно было легко собирать и разбирать. Он придумывал механизмы для подъёма рабочих на высоту — прообразы современных строительных подъёмников.
Мосты. Леонардо проектировал многоуровневые и арочные мосты — в том числе знаменитый проект моста через Золотой Рог в Константинополе длиной 240 метров.
Водяные механизмы. Он разрабатывал системы шлюзов, фонтанов и водяных колёс для строительных нужд.
Почему его машины не были построены
Здесь кроется трагический парадокс Леонардо. Большая часть его планов и чертежей не воплощалась в реальные машины при его жизни. Почему?
Во-первых, Леонардо был слишком опережающим время. Его механизмы требовали точности обработки деталей, которой не могли достичь средневековые ремесленники. Зубчатые колёса, винтовые передачи, подшипники — всё это нужно было изготавливать с микроскопической точностью, а тогдашние технологии этого не позволяли.
Во-вторых, Леонардо был слишком разносторонним. Он переключался с одного проекта на другой, оставляя многие из них незавершёнными. Он рисовал летательные аппараты, анатомические рисунки, военные машины и строительные краны — часто вперемешку, на одних и тех же страницах.
В-третьих, Леонардо не был систематизатором. Он не записывал свои идеи в виде чётких инструкций. Он рисовал — и часто его рисунки были настолько сложными, что без дополнительных пояснений их невозможно было понять.
По легенде, последними словами Леонардо стали: «Скажите мне, что что-то сделано!». В этих словах — вся трагедия гения, который видел будущее, но не мог воплотить его в настоящем.
Но его чертежи не пропали даром. Они сохранились в Кодексах и через столетия вдохновляли инженеров. Многие из его замыслов смогли получить практическое воплощение только в наши дни.
Глава 3. Леон Баттиста Альберти — первый теоретик Ренессанса
Человек, который вернул архитектуре науку

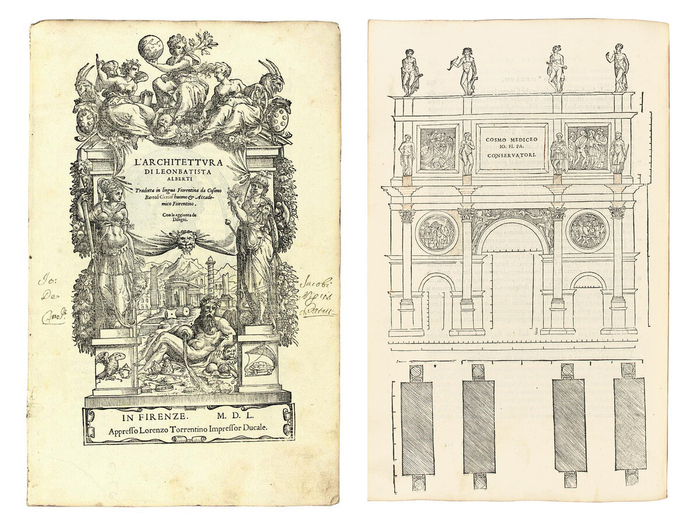

Пока Брунеллески строил, а Леонардо рисовал, Леон Баттиста Альберти писал. Он был гуманистом, поэтом, музыкантом, художником, скульптором и архитектором. Но главным его вкладом в историю строительства стал трактат «Десять книг о зодчестве» (De re aedificatoria), написанный между 1443 и 1452 годами.
Это был первый архитектурный трактат со времён Витрувия. За 1400 лет, прошедших между Витрувием и Альберти, никто не пытался систематизировать знания о строительстве в виде научного труда. Гильдии хранили секреты устно. Строители учились на практике. Теории не было.
Альберти вернул теорию.
Что писал Альберти
Альберти подходил к архитектуре как теоретик, практик и социолог. Его трактат охватывал всё:
Материалы — как выбирать камень, дерево, известь
Конструкции — фундаменты, стены, колонны, своды
Пропорции — математические соотношения, основанные на античных канонах
Градостроительство — как планировать города, где строить улицы и площади
Фортификацию — как строить крепости
Эстетику — что делает здание красивым
Но главное, что сделал Альберти — он вернул архитектуре статус науки. Он доказывал, что архитектор должен быть не просто ремесленником, а образованным человеком, знающим математику, геометрию, историю, философию. Архитектура — это не просто строительство. Это искусство и наука одновременно.
Альберти также первым начал систематическое изучение памятников римского зодчества. Он ездил по Италии, измерял античные здания, зарисовывал их, пытался понять логику их пропорций. Он не просто копировал — он анализировал.
Его трактат стал настольной книгой для архитекторов на столетия. Он повлиял на строительство в Риме, Венеции и Флоренции второй половины XV века.
Глава 4. Андреа Палладио — завершение Ренессанса
Архитектор, который стал брендом
Последним великим теоретиком Ренессанса был Андреа Палладио (1508–1580). Если Альберти был первооткрывателем, то Палладио был систематизатором и популяризатором.
В 1570 году он опубликовал «Четыре книги об архитектуре» — трактат, который стал самым влиятельным архитектурным трудом в истории после Витрувия. Палладио не просто пересказывал Витрувия — он интерпретировал его, адаптировал к современным условиям и дополнил собственным опытом.
Палладио разработал систему интерпретации античного ордера и пропорционирования. Он придавал первостепенное значение симметрии, перспективе и общей гармонии . Его архитектурный стиль, позже названный палладианством, сочетал элементы греческого, римского и ренессансного искусства.
Палладио строил виллы, дворцы и церкви в Виченце и Венеции. Его проекты — это канон того, как должно выглядеть идеальное здание: симметричный фасад, чёткое членение на ордера, гармоничные пропорции.
Но самое удивительное — это влияние Палладио на будущее. Палладианство стало основой для архитектуры классицизма в Англии, Франции, Голландии и других странах. В Россию палладианство пришло вместе с петровскими реформами. Томас Джефферсон использовал палладианские мотивы при проектировании Капитолия в Вашингтоне.
Палладио — это первый архитектор-бренд. Его имя стало нарицательным для целого направления.
Глава 5. Машины Ренессанса: от чертежа к стройке
Технические рисунки как новый язык
Одно из важнейших достижений Ренессанса — это появление технического рисунка как самостоятельного жанра. Архитекторы и инженеры начали использовать новые методы графического представления: перспективу, сечения, проекции.
Леонардо да Винчи был мастером этого нового языка. Его чертежи — это не просто изображения. Это инструкции по сборке. Он показывал механизмы в разрезе, в разных ракурсах, с указанием всех деталей.
Это было революцией. До Ренессанса чертежи были схематичными, условными. Теперь они стали точными и понятными. По ним можно было строить.
От чертежа к машине
Но был один нюанс: большинство машин, нарисованных Леонардо, так и не были построены. Технологии XVI века не позволяли создать детали с требуемой точностью. Не было ни станков для обработки металла, ни точных измерительных инструментов.
Тем не менее, некоторые машины Ренессанса работали. Брунеллески построил свои краны и лебёдки — и они работали. Другие инженеры строили водяные колёса, подъёмные механизмы, тараны. Ренессанс был временем, когда инженерия начала догонять теорию.
Глава 6. Организация труда и продажи в Ренессансе
От гильдий к мастерским
В Ренессансе гильдии сохранили своё влияние, но появились новые формы организации. Архитекторы, такие как Брунеллески, Альберти и Палладио, работали не как члены гильдий, а как независимые эксперты. Они получали заказы от городов, церкви и аристократов.
Появились архитектурные мастерские, где работали десятки помощников — чертёжников, модельщиков, инженеров. Это были прообразы современных архитектурных бюро.
Кто платил за стройку
Заказчиками в Ренессансе были:
Города-государства (Флоренция, Венеция, Милан) — они финансировали соборы, площади, общественные здания
Церковь — папы римские и епископы заказывали храмы и монастыри
Аристократы — Медичи, Сфорца, другие богатые семьи строили дворцы и виллы
Банкиры и купцы — они вкладывали деньги в строительство как в статусный символ и инвестицию
Продажи в Ренессансе
Продажи в строительстве стали более профессиональными. Архитекторы должны были:
Убедить заказчика в своей компетентности — для этого они создавали модели, чертежи и презентации
Доказать, что их проект лучше конкурентных — для этого они ссылались на античные образцы и математические пропорции
Управлять ожиданиями — объяснять, сколько будет стоить проект и сколько времени займёт
Брунеллески, например, выиграл конкурс на купол потому, что сумел убедить городской совет Флоренции в своём гениальном плане. Он принёс модель, показал расчёты — и победил.
Это были первые в истории профессиональные презентации архитектурных проектов.
Глава 7. Ошибки Ренессанса
Даже гении ошибались. И их ошибки — ценный урок.
Ошибка №1: Слишком сложные машины
Леонардо проектировал механизмы, которые были слишком сложны для своего времени. Винтовые передачи, подшипники, сложные системы рычагов — всё это требовало точности, которой не было.
Урок: Технология должна быть адекватна эпохе. Нельзя внедрять то, к чему не готова производственная база. Сегодня мы называем это технологической готовностью.
Ошибка №2: Отсутствие документации
Брунеллески никогда не записывал свои методы. Он унёс секрет купола в могилу. Археологи до сих пор спорят о том, как именно он строил.
Урок: Знания должны быть задокументированы. Зависимость от одного гения — это риск. Если гений умирает, знания умирают вместе с ним.
Ошибка №3: Переоценка возможностей
Леонардо рисовал машины, которые нельзя было построить. Он не всегда понимал ограничения материалов и технологий.
Урок: Инженер должен понимать границы возможного. Мечтать — хорошо, но строить нужно в рамках реальности.
Ошибка №4: Элитарность
Архитектура Ренессанса была элитарной. Она служила богатым и могущественным. Простые люди жили в плохих домах. Это создавало социальное напряжение.
Урок: Строительство должно служить всем, а не только избранным. Сегодня мы называем это социальной ответственностью бизнеса.

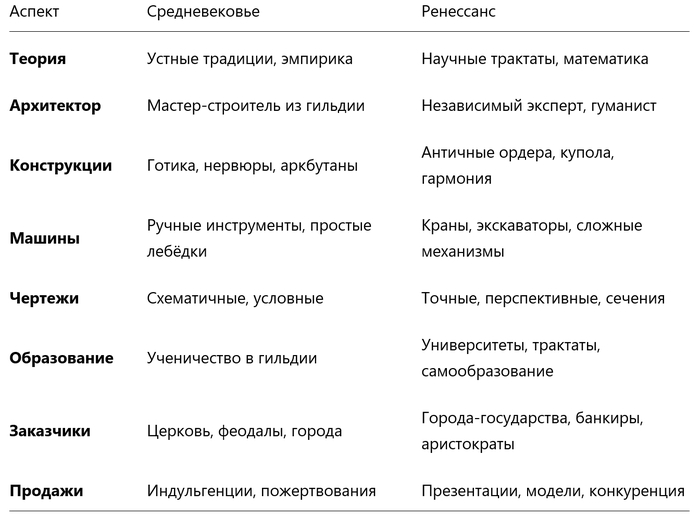

Глава 8. Что изменилось по сравнению со Средневековьем
Заключение: что мы узнали
Брунеллески построил купол Санта-Мария-дель-Фьоре — крупнейший кирпичный купол в мире, без единой деревянной опоры. Его технология кладки «ёлочкой» и двойная оболочка стали инженерным прорывом.
Леонардо да Винчи создал чертежи строительных машин — кранов, экскаваторов, подъёмников, мостов — которые опередили своё время на 500 лет. Большинство из них не были построены, но они вдохновляли инженеров столетия.
Альберти написал «Десять книг о зодчестве» — первый архитектурный трактат со времён Витрувия, который вернул архитектуре статус науки.
Палладио создал «Четыре книги об архитектуре» — самый влиятельный архитектурный труд в истории, который породил палладианство — стиль, распространившийся по всему миру.
Ренессанс изобрёл технический рисунок — точные чертежи с перспективой, сечениями и проекциями стали новым языком инженерии.
Продажи в строительстве стали профессиональными — архитекторы конкурировали за заказы, создавали модели и презентации, убеждали заказчиков.
Ошибки Ренессанса — слишком сложные машины, отсутствие документации, переоценка возможностей, элитарность — актуальны и сегодня.
Главный урок: Ренессанс доказал, что строительство — это наука. Без теории, без расчётов, без систематического знания нельзя создать ничего великого. Но без творчества, без вдохновения, без смелости — тоже нельзя. Архитектор должен быть и учёным, и художником, и инженером одновременно.
Связь со следующей статьёй
Ренессанс заложил фундамент для следующего великого этапа. Но настоящий прорыв произошёл, когда в стройку пришла промышленная революция.
Пар, сталь и бетон — эти три слова изменили строительство навсегда. Паровой двигатель позволил поднимать грузы, которые раньше были неподъёмны. Сталь позволила строить выше и легче. Бетон — быстрее и дешевле.
Именно тогда появились первые экскаваторы, краны, бетономешалки. Именно тогда строительство перестало быть ремеслом и стало индустрией.
Статья №6: «Пар, сталь и бетон: Промышленная революция меняет стройку».
До встречи.
Продолжение следует...
