Однажды я по срочной необходимости собрал себе спиральную плитку. Была "подошва", как я её назвал, и нихромовая спираль.
Подошва круглой формы, в её желоба укладывается спираль, и через отверстия выводятся её концы.
Простите за такую терминологию, я сам всю жизнь электриком работаю, но как это основание называется, понятия не имею.
Держатель этой подошвы был собран и укреплен сваркой из подручных материалов.

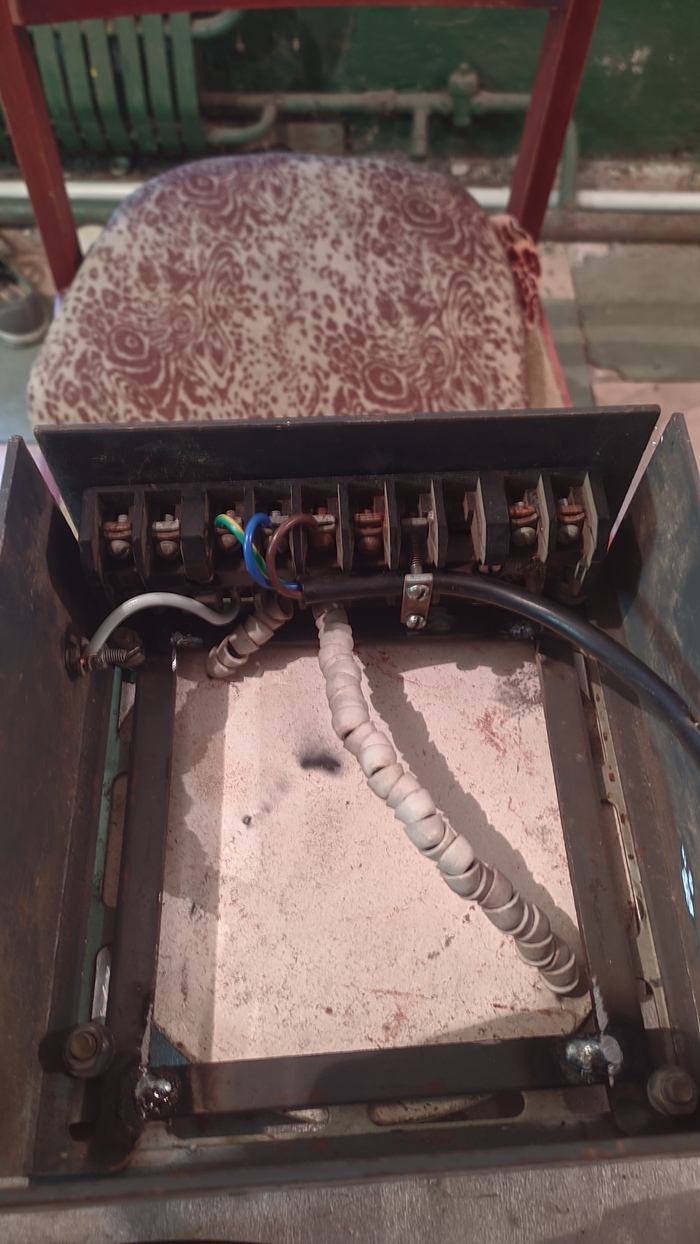

Внизу карболитовый клеммник, керамические наборные изоляторы, всё из тугоплавких материалов:

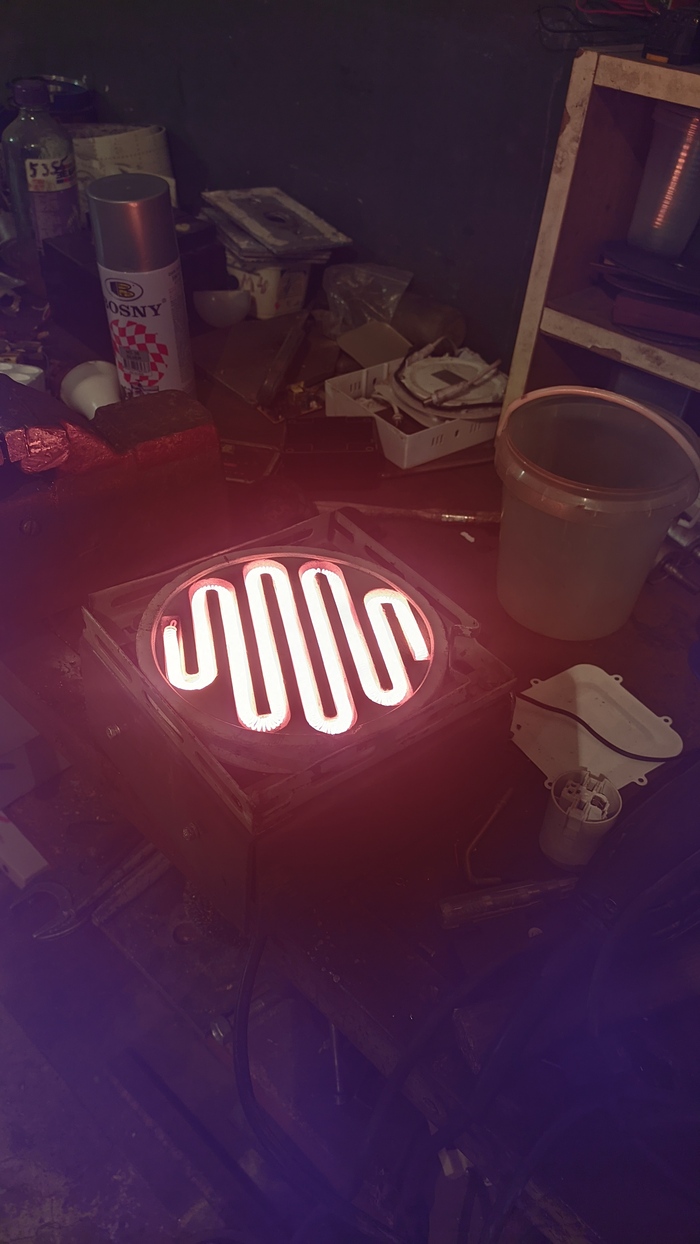

Вот так эта конструкция выглядела в работе:
Однако был мой осознанный просчёт в креплении питающего кабеля. Спустя полмесяца эксплуатации, завоняло горелой изоляцией и сработал автомат.

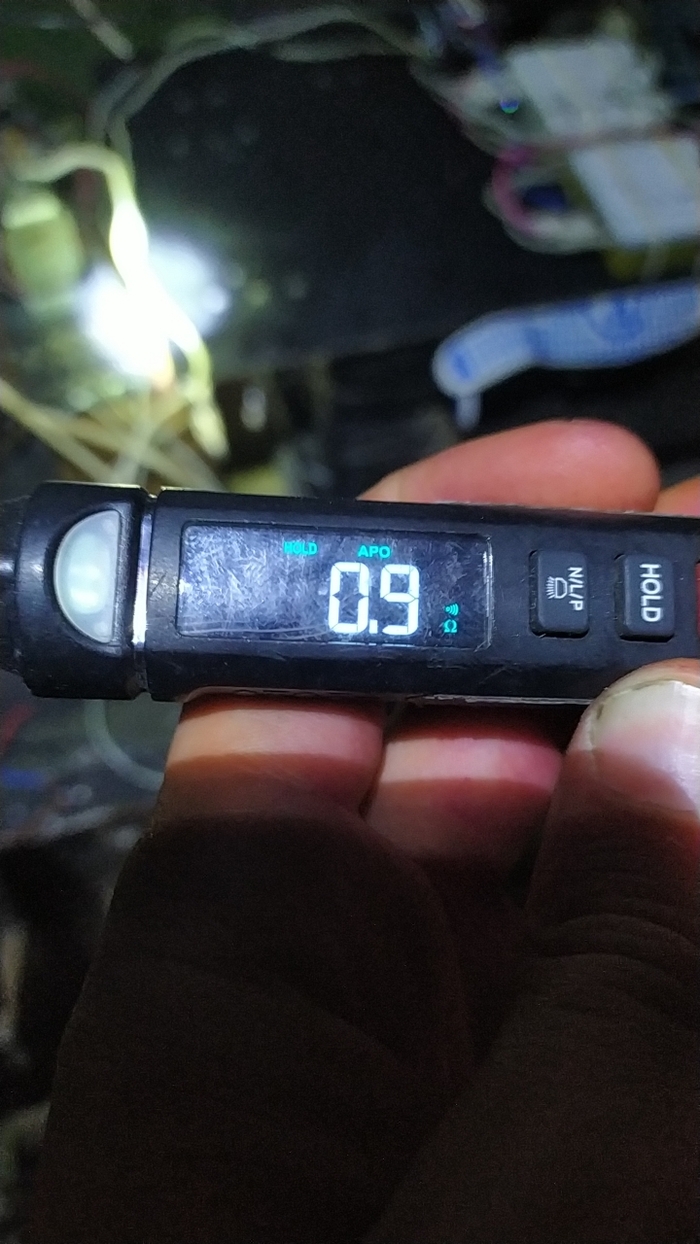

Сопротивление на вилке плитки составило 0,9 Ом:
При рабочем сопротивлении в охлаждённом состоянии порядка 17 Ом.

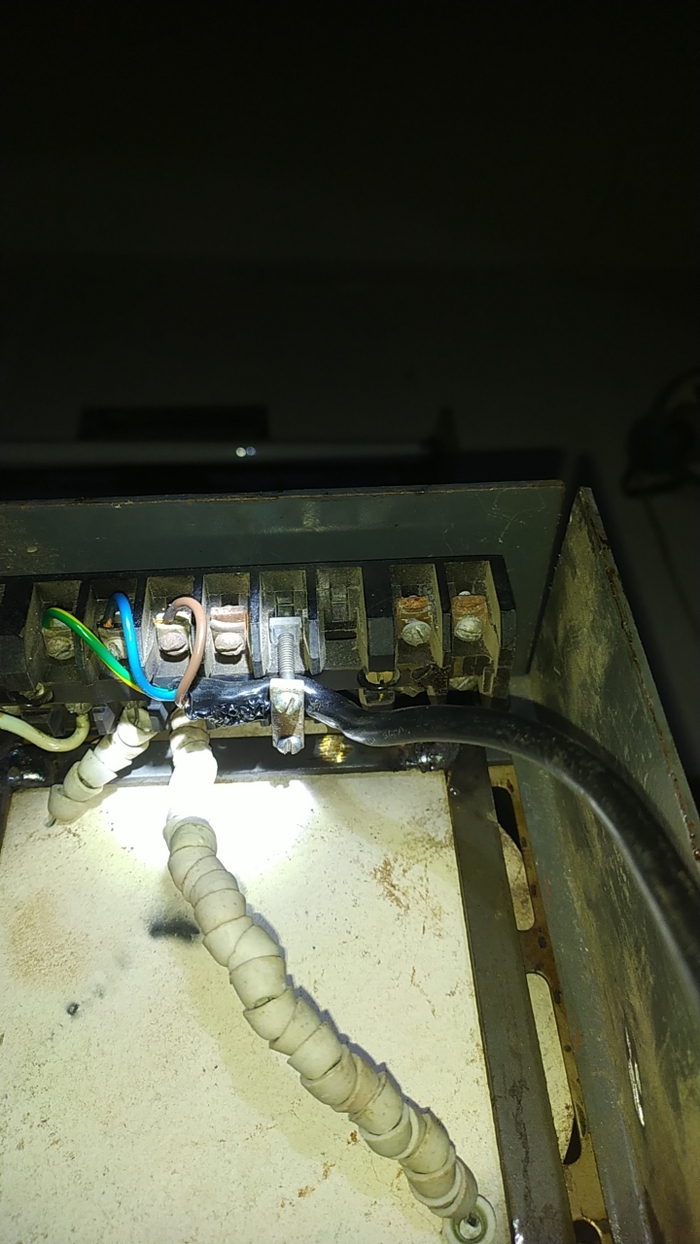

Вскрытие показало оплавление изоляции кабеля в месте зажима и закорачивании фазы с нулём:
Для критиков: я знал об этом слабом месте, и знал, что рано или поздно оно "выстрелит".
Но, как показывает практика – для клиента делаешь под ключ, а для себя на авось, потом переделаю.
Вот такая вот история с моим импровизированным зажимом для кабеля.
P.S. Да, печка греется адски, под неё даже была собрана схема управления для кратковременного включения/выключения на базе реле времени и пускателя.
