Мало кто знает, но мой основной вид деятельности это проведение строительных экспертиз и строительного контроля объектов строительства. Обычно я не афиширую то чем занимаюсь, но сегодня другой случай. Это больше не рассказ, а предостережение о возможных ошибках в строительстве, которые могут привести к очень печальным последствиям.
В общем, ситуация следующая: Заказчица наняла строительную бригаду из 2-х человек, для того чтобы провести полную реконструкцию кровли на индивидуальном жилом доме, но что то пошло не так и у дома начали разъезжаться стены. Нашла меня и связалась со мной. Прислала много всяких разных фото от которых меня не просто передернуло , а ввело в ступор. Я увидел нарушение всего чего только можно. больше не буду томить ожиданиями, и делюсь своим отчётом.

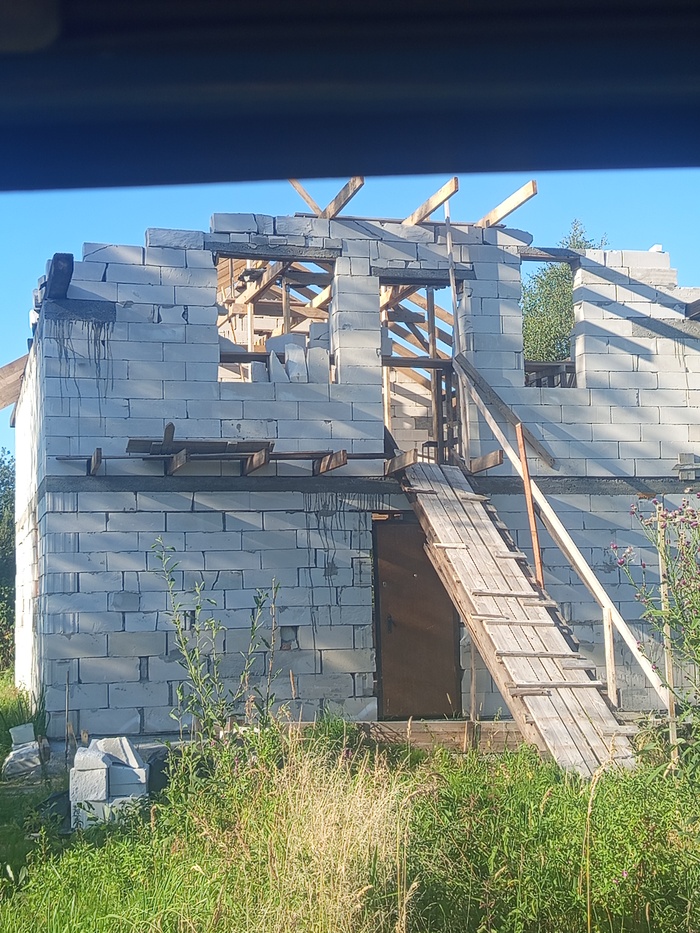

Дом частично оштукатурен цементной штукатуркой. Отсутствует армопояс между первым и вторым этажом. Отсутствует армопояс (самый важный косяк) под мауэрлатом. Перемычки оконных проемов выполнены из металлического уголка.
Изначально при демонтаже – монтаже стропильной системы необходимо было залить армопояс с заведением его краем на стены (а на сколько и как уже считает проектировщик в зависимости от нагрузок), как указано на фото ниже с надлежащим армированием согласно СНиП 2.03.03-85.
Шпильки крепления мауэрлата смонтированы предположительно на химический анкер, на неизвестную глубину методом засверливания в газосиликатный блок через дерево сверху. О чем говорит пыль вокруг шпильки.
Хотя вместо шпильки может быть и анкер, но и в том и другом случае крепеж работать не будет. В процессе эксплуатации значительные сосредоточенные нагрузки (ветровые, снеговые, собственный вес кровли) от стропильной системы и кровельного покрытия кровли, а также замачивание верхней части пенобетонных стен приводят к разрушению строительных конструкций стен и кровли в карнизной части и создают угрозу для безопасности жизни и здоровья людей, проживающих в доме. Что не допускается требованиями п. 5.1, п. 7.1 СНиП 31-02-2001 «Дома жилые одноквартирные».
Кладка блока не армирована, что значительно снижает несущую способность зданиия и стены начали трещать по углам. На фото видны мероприятия по реанимации- ввиде монтажа металлического уголка. Кладка стен и монтаж ограждающих конструкций должны осуществляться согласно : СНиП 15.13330.2012 «Каменные и армокаменные конструкции» и СНиП 3.03.01-87 «Несущие и ограждающие конструкции», поэтому кладку и порвало.
Крепление стропил к мауэрлату. Согласно предоставленным фото.
По фото видно следующее: Мембрана кровельная гидроветрозащитная смонтирована не той стороной. Выдержка из инструкции по монтажу от производителя: Плёнка Dachowa может укладываться на настил из досок или непосредственно на термоизоляцию серой стороной внутрь, а надписями наружу.
Монтаж уголков на золотистые саморезы и 1 гвоздь. Стропила, затяжки, и прочие элементы деревянных конструкций монтируются согласно: СП 31-105-2002 ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ЭНЕРГОЭФФЕКТИВНЫХ ОДНОКВАРТИРНЫХЖИЛЫХ ДОМОВ С ДЕРЕВЯННЫМ КАРКАСОМ п. 8.2.2.6, таблица 8.2. Желтые саморезы не проходят так же по СП 70.13330.2012 "СНиП 3.03.01-87. «несущие и ограждающие конструкции. Количество гвоздей для крепления стропила к мауэрлату должно быть не менее 3-х забитых на косую длинной не менее 80 мм и толщиной стержня не менее 4 мм.
В случае с креплением на металлические уголки , оно должно было осуществляться исключительно на гвозди, не менее 3 шт на подошве уголка и не менее 4 шт к стропилу с обязательным загибом выступающих частей.
Или же еще надежней – через шпильку, болт . (на фото где саморезы- должны быть гвозди):
При визуальном осмотре были выявлены щели в местах примыкания мауэрлата к стене и видно улицу. Щели запенены пеной, что просто неэффективно. В месте сращивания мауэрлата по длине есть щели – следствие кривого запила древесины неаккуратно замазанные химическим анкером, но замазаны настолько плохо, что через щели видно улицу.
Далее. Геометрия крыши . При подъезде к объекту обратил внимание на изогнутую крышу, позже нашел ваше фото где чётко виден прогиб.
Коньковый прогон, как и любая балка, рассчитывается для двух состояний: на прогиб и на разрушение. Подход к расчетам, формулы и табличные значения отдельных переменных приведены в нормативах СП 64.13330.2017 «Деревянные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия». Есть и другие документы, но это основные. Нужен дополнительный опорный столб.
Согласно СП 17.13330.2017 Приложение А « Свойства элементов вентилируемых стропильных и совмещенных крыш» таблица А2: высота вентканала (вентзазора ) должна быть не менее 50 мм. (у вас судя по фото 20 или 25 мм). Это чревато тем , что влага и конденсат не будет должным образом удаляться из подкровельного пространства.
А ВОТ ЕЩЕ ОДИН ВАЖНЫЙ КОСЯК! ОТ КОТОРОГО РВЕТ СТЕНЫ Отсутствуют шпильки в затяжках.
При устройстве стропильного каркаса крыши не установлены стропильные затяжки на каждую стропильную ногу, которые образуют жесткий треугольник и предотвращают сдвиги стропильных ног с наружных стен дома. Не выполнены требования п. 8.2.1.1, п. 8.2.2.1, п. 8.2.2.5, п. 8.2.2.6 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Затяжки можно соединить и на гвозди согласно п. 8.2.2 СП 31-105-2002. Но, согласно нормативов СП 64.13330.2017 «Деревянные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия» усилие распора крыши не компенсируется соединениями на гвозди в указанном количестве или в нашем случае 2 шт и загнутыми ненадлежащим образом. В данном случае рекомендуется применить конструкционный крепеж (шпильки, болты), произведя расчеты по формулам вышеизложенных СП и добавить необходимое количество крепежа или правильно загнутых гвоздей длинной более 150 мм и толщиной 5 мм. Затяжки (ригели) у вас смонтированы через одну стропильную ногу. Рекомендую поставить на каждую и усилить содинением из шпильки диаметром не менее 14 мм в количестве 2 шт в каждом месте соединения. Т.е. 2 шпильки с одной стороны затяжки , 2 шпильки с другой стороны затяжки. Так же рекомендую установить верхние ригели на шпильки диаметром не менее 14 мм в количестве 1 шт в каждом месте соединения как указано на рисунке ниже. Это придаст дополнительную прочность конструкции:
И еще косяки которые заметил при беглом осмотре:
Непроклеенная пароизоляция. Стыки пароизоляции спрятаны за доски , но она не проклеена. Поскольку минеральная вата работает за счет неподвижного воздуха. А при отсутствии герметичности в утеплителе появляется движение воздуха и утеплитель не работает. Так же нужно обратить внимание на карманы между стропилами. Утеплитель не должен быть открытым ни в каком месте. Пароизоляция проклеивается специальным скотчем.
Всё остальное отклеивается. Проклеить нужно все стыки произоляции.
В местах примыкания пароизоляции к стенам нужно предварительно подготовить основание стены, а затем приклеить пленку либо на бутил каучуковую ленту, либо на герметик ниомид для минеральных оснований. Так же везде где запенены щели - необходимо срезать пену и пройти поверх герметиком по минеральным основаниям ниомид.
Неправильно установлено стропила по отношению к фронтонам согласно: СП 17.13330.2017 "СНиП II-26-76 Кровли", ГОСТ Р 58739-2019 «Монтаж крыш с кровлей из металлочерепицы. Правила и контроль выполнения работ». Стропила смонтированы вплотную к фронтону обжимая его. А должна быть отодвинута от него минимум на 5- 10 см и пространство между стропилами и фронтоном и утеплено.
Монтаж листов металлочерепицы частично не соответствеует ГОСТ Р 58739-2019 «Монтаж крыш с кровлей из металлочерепицы. Правила и контроль выполнения работ». Согласно схеме крепления листов как на рисунке ниже – есть разница.
Вот такая вот получилась история- дом разваливался. И этого ничего могло бы и не быть, если перед стройкой вызвать специалиста. - ну типа меня. Конечно ни разу не реклама, но как есть. Сами видите.
Строители которых наняла заказчица утвержадали, что у них по 2 строительных образования. Высших или нет - честно не помню. Но у меня был к ним вопрос. Как Вы имея 2 образования, кучу опыта, и зная все нормативные документы регулирующие строительство начали делать реконструкцию кровли не залив армопояс. - Ответа нет.
Мораль всего этого такова: если задумали стройку - изучите базу:
СП 31-105-2002. Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом.
СНиП 31-02-2001. ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ
Не пугайтесь названий- прочтёте за 10 минут на легке.
Ну или можете обратиться ко мне - помогу чем смогу. За деньги разумеется - это моя работа.
