Еще одна переделка монитора на подсветку LED
Сейчас, закончив всю работу, я бы скорее всего не взялся за повторение процесса...
Но начнем по порядку... Обратился товарищ с бедой - монитор включается, показывает окрашенную в красные цвета картинку и благополучно отключается через несколько секунд.
Диагноз был поставлен сразу - "кончились" лампы. Последующие вскрытие (пластиковой картой по периметру, без единого болта) показало трещину в одной и обгоревшие концы во второй.
Посмотрев сколько хотят местные продавцы за новые лампы и перспектива ожидания в неделю сделали своё, было решено соорудить свою подсветку из имеющихся в наличии светиков 1210 3528 SMD, благо пакет с ними уже давно дожидался своего часа.
Для создания основы взял двухсторонний текстолит, отрезал полоску в 4мм, сделал пропил в меди в центре с двух сторон. Когда основание было готово - разделил скальпелем текстолит на две части, таким образом получив довольно тонкие платы для запайки. Немного магии с припоем, флюсом и феном и получились замечательные ленты.
Кстати, ключевой инструмент для разделывания текстолита
Светодиоды паял положив полоску на металлическую линейку через каждые 5мм. В итоге и плотность высокая и отлично лежит в родных желобах от ламп.

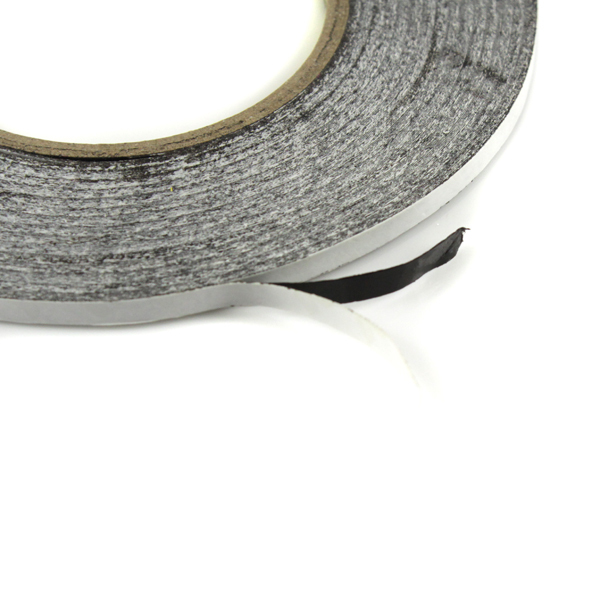

Электрически - в каждой ленте две последовательные группы по 25 светодиодов (длина ленты 410мм). Для монтажа полоски в желоб решил перебдеть и сделать изоляцию каптоновым скотчем и все это дело двусторонним скотчем 3М приклеить к нижней стенке желобка.
Когда все манипуляции были проведены начались испытания...
Основной косяк в том, что в самих светодиодах по два кристалла и в итоге 4 вывода, если один из четырех выводов не пропаялся, часть светика гореть не будет. С другой стороны - если один кристалл умрет, итоговая яркость заметно не пострадает.
И фото при токе 500мА при номинале 25шт х 25 мА = 625 мА
В блоке питания монитора напряжение плавает от 9 до 13 вольт, поэтому мне показалось уместным собрать схему из двух преобразователей: первый повышает входное до 15 вольт, второй выдает стабильные 11,6 для нужного тока через диоды (да, я в курсе что светодиоды нужно питать через стабилизатор тока, но как показала практика - светики даже при полной яркости не греются и не меняют свои параметры... ну и у меня остолось 900 светодиодов для замены).
Сразу же на импровизированную плату поставил два полевика из материнки для сигналов ON/OFF и DIM, чтобы монитор мог выключать подсветку и регулировать яркость.
Перед финишной установкой в монитор на всякий случай капнул в ленты по несколько точек термоклея.. лишним он не будет точно.
И, собственно испытания: на черном фоне засветов от светодиодов нет, совсем нет. Пятно в левой части - косяк вспышки фотоаппарата.
Цвета сочные без синевы и желтизны.
На белом фоне так же не видно дискретности светодиодов, что говорит о правильно выбранной плотности монтажа.
В итоге - потребление подсветки ~6Вт, естественные цвета, по деньгам при учете чистых затрат порядка 5$... ну и конечно же бесценный опыт)
