Ставим LED на Гранту FL
Всем привет, и сегодня у нас очередной сеанс предотвращения экзекуции глаз ни в чем не повинных водителей.
Перед нами автомобиль Лада Гранта FL, владелец которого пожелал установить в его фары LED лампы.
Я не зря упомянул в названии автомобиля буквы FL, что означает Face Lift, ведь это Лада Гранта, которая перенесла рестайлинг.

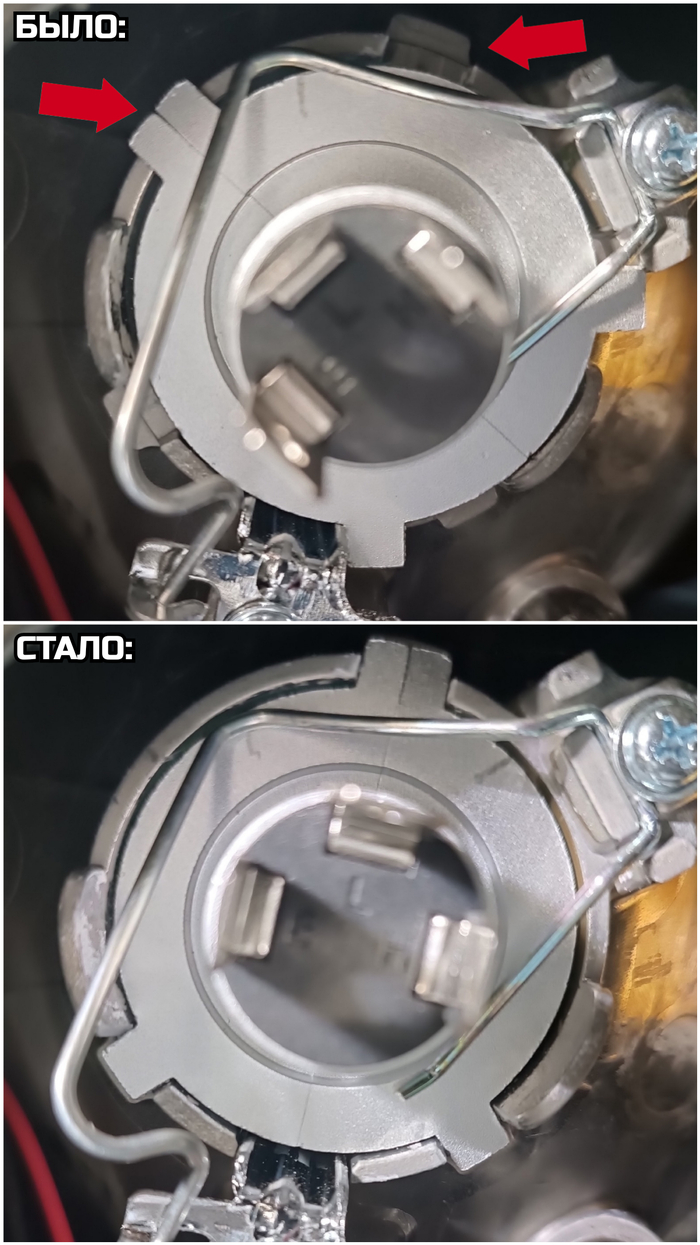

Фары на рестайлинговой Ладе Гранте изменились не только внешне, но и конструктивно. Так например теперь в них используются лампы с цоколем H19 вместо H4. Подробнее об отличиях этих ламп и их взаимозаменяемости можно почитать в статье: Отличия ламп H4 и H19
Хозяин же автомобиля привёз на свою рестайлинговую Гранту лампы с цоколем H4, ведь в магазине его заверили, что всё подходит.
Клиент был уведомлён о том, что лампы H4 не подходят к его автомобилю, но он сказал, что ему как-то по*#й, ведь в магазине ему сказали иначе, и попросил их всё-таки поставить. Штош. Для начала поставим перед машиной реглоскоп и убедимся, что с фарами всё в порядке.

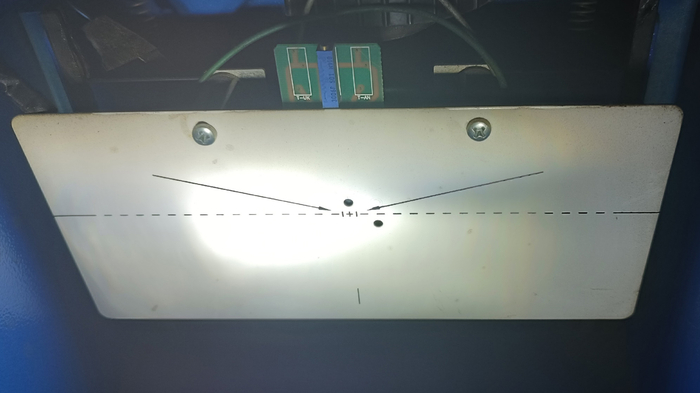

Как видите всё просто прекрасно, но жёлтый оттенок света фар не даёт некоторым людям покоя, зачем-то заставляя их стремиться к свету белому.

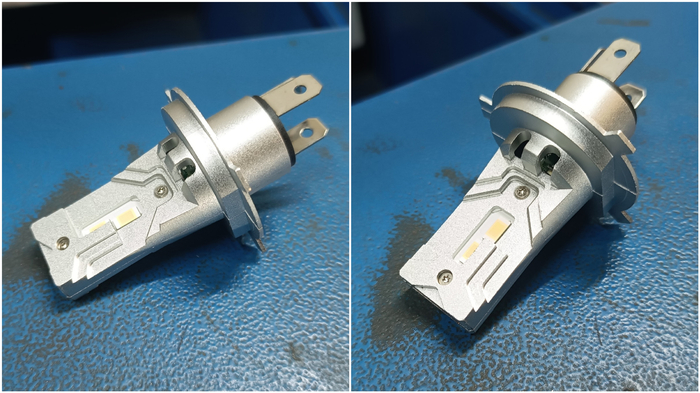

Установим в фару шедевр китайского светодиодного лампостроения.

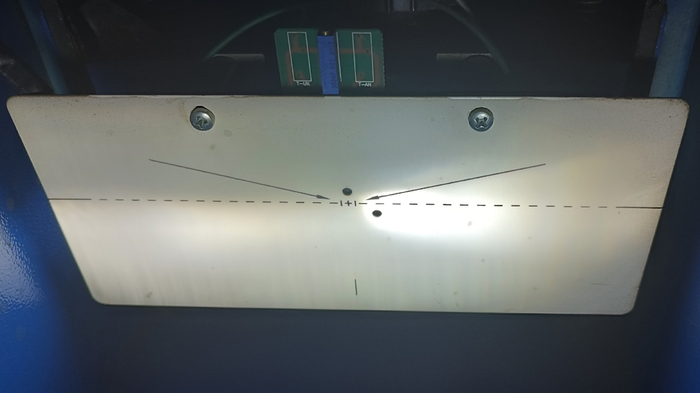

Какая-то хрень. Перевернём лампу на 180 градусов.

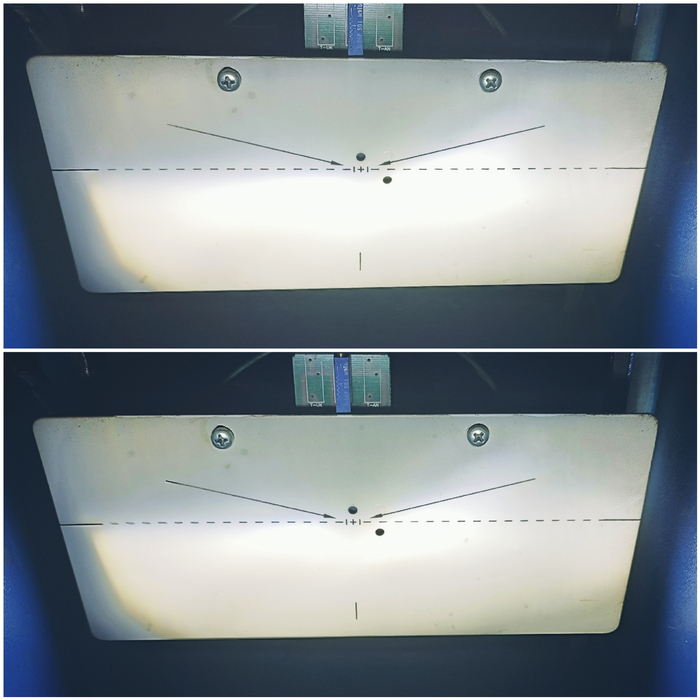

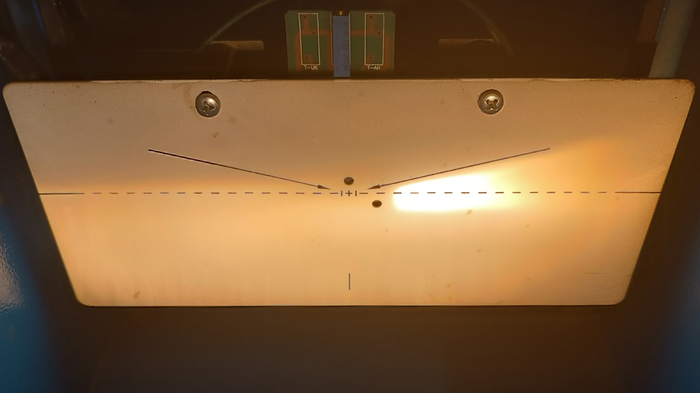

Как видите лучше, но результат не впечатляет. Будь это фара для лампы H4, быть может было бы не так печально, но перед нами фара для лампы H19, а как вы уже знаете, лампы H4 и H19 не взаимозаменяемы. Поправим немного свет и отправим клиента с богом. Хотя бы слепить никого не будет.
Предвидя комментарии про паразитную засветку выше горизонта, скажу сразу — её нет. Просто я сменил смартфон и ещё не разобрался с камерой, которая делает ярче то, что выше горизонта и темнее то, что ниже него. Так же на фото не видно, но вживую всё гораздо понятнее — весь основной свет сосредоточен сильно правее центра, вот здесь:
А если двигать отражатель к центру, то засвет появляется в зоне глаз водителей встречных автомобилей.
Хозяин автомобиля был уведомлён, что свет его фар теперь — полное говно и всё это из-за невзаимозаменяемости ламп H4 и H19. Но он сказал, что ему как-то по*#й.
Ну ладно, пусть ездит и освещает обочину. Регулировка фар под новый источник света (в данном случае LED лампы) — обязательная процедура, которая должна выполняться только специалистом, и только на профессиональном оборудовании, иначе может получиться вот так:
Всем ярких, но не слепящих фар и профессиональной регулировки!
Спасибо, что дочитали — буду рад подписке 😉
Ваш #CARTIME
Платформы для онлайн-обучения: что вы о них думаете? Поделитесь мнением!
Онлайн-курсов становится все больше, и нам интересно собрать статистику. Пожалуйста, пройдите небольшой опрос и поделитесь своим мнением!
Светодиодное освещение в старую кухню
Многие современные кухни перед её изготовлением и обустройством предусматривают применение многих полезных решений еще на этапе задумки, идей, а затем эскизов и проектирования. Большинство этих полезных решений затруднительно внедрять в уже построенные кухни без глобального "ремонта", при этом не испортив существенно имеющуюся эстетику.
Так было и у моих родителей - кухня уже давным давно построена и активно используется. Но был в ней один существенный недостаток - ужасно плохое освещение (на мой взгляд).
Поэтому расскажу о том, как я внедрял не внедряемое по сути подручными средствами и за минимальные средства.
Всë искусственное освещение на кухне представлено было потолочным светильником с тремя немощными лампочками и настольной лампой на обеденном столе. Проблема такого освещения в том, что когда пытаешься осуществлять готовку на рабочих поверхностях, то своим телом отбрасываешь тень на эту самую рабочую поверхность. Обеденный стол с настольной лампой (слева в углу кадра, я не фотографировал этот стол специально) был единственным местом, где нормально можно было работать.
Ну и решил я сделать своим родителям подарок - нормальное светодиодное освещение рабочих зон на кухне.
В этой идее было несколько вопросов:
- Как именно размещать светодиоды?
- Где размещать блоки питания?
- Как и где разместить выключатели, что бы они были удобными и логичными?
- К какому источнику подключать новое освещение?
Начну отвечать с последнего:
- В этой комнате не была предусмотрена электрическая проводка для дополнительного освещения, как и места для её прокладки. А разбирать полностью комнату и штробить новые каналы не является хорошей идеей. Ответ напрашивается сам собой - в фартуках над рабочей поверхностью уже есть розетки для подключения разнообразной бытовой техники, это единственное место, откуда можно брать электроэнергию для освещения.
- Так о глобальном ремонте не может идти речи (я ведь хочу сделать всë относительно быстро, минимальными средствами и самостоятельно), поэтому я не могу разместить в наиболее удобное и логичное для этого место - рядом с выключателем основного освещения. В принципе выключатель можно было бы разместить дополнительным постом рядом с розетками, но к сожалению через несколько лет после завершения кухни уже нереально было бы найти выключатель такого же дизайна, как и розетки, и при этом я не уверен был, что смог бы сделать в фартуке аккуратный дополнительный вырез для выключателя. Оставшимся возможным местом размещения выключателей оставались торцы тумбочек или шкафчиков. Шкафы были бы предпочтительнее, так как именно на шкафах должны были размещаться светодиоды.
- Но если размещать выключатели наверху, то линию 220 В тогда придется тоже вести наверх, так как в таком случае логичнее и удобнее блоки питания размещать рядом с выключателем. Но розетки находятся внизу и мне очень не хотелось, что бы линия 200 В шла в месте, где её мог бы по глупости или случайно кто-то повредить, присверлив к фартуку какое-нибудь дополнительное крепление. Поэтому я решил блоки питания размещать не в шкафу, а под рабочей поверхностью в тумбочке, а соответственно и там же выключатель.
- Самым лучшим местом, куда можно разместить светодиоды для освещения рабочей поверхности, на мой взгляд, является нижняя сторона шкафчиков, примерно 5-10 см от переднего края, что бы светодиоды светили вертикально вниз. Что бы это выглядело эстетически привлекательно, нужно было бы сделать штробу в ЛДСП нижней стенки (полки) шкафа. Но для этого потребовалось бы снимать каждый шкаф (предварительно опустошив его), перевернуть и фрезеровать довольно плотный ЛДСП инструментом, который для этого не предназначен (о нем будет далее), а нормального ручного фрезера у меня тогда для этого не было. Поэтому компромисс - размещать светодиоды я решил в углу между шкафчиками и фартуком. В качестве источника света я выбрал самую яркую светодиодную ленту из доступных - светодиодная полоса на алюминиевой основе 144 шт/м 28 Вт/м 12 В, которую решил разместить в уголке с рассеивателем. Идея была в том, что лента эта будет использоваться преимущественно не на полную яркость, соответственно оставалась только надежда на то, что уголка хватит на рессеивание тепла от светодиодов.
С основными трудностями определился - пора приступать делать.
Начал я с укладки проводов в теле фартука. Стены штробить я не хотел, а материал фартука достаточно мягкий для того инструмента, который у меня был - машинка для гравировки с насадкой для фрезерования. Специальной фрезы у меня не было, но обломка сверла по металлу вполне было достаточно.
Изначально я хотел избежать фрезеровки и у меня была идея использовать какой-нибудь тонкий проводник, который можно было приклеить к обратной стороне фартука на скотч. Но найти подходящий проводник не так просто - медную полосу найти не так просто, пищевая фольга в принципе сомнительная идея, а никелерованная полоса для сварки аккумуляторов дорогая.
Но сделать углубления с обратной стороны фартука для прокладки проводов оказалось совсем не сложно. В качестве проводника я использовал разобранный ШВВП 2х1.5.
Провода нужно было проложить вдоль всей светодиодной ленты, что бы обеспечить подключение этой ленты с разных еë концов. Не смотря на кажущуюся на первый взгляд простоту монтажа обычных светодиодных лент - подключил с одного конца и забыл, у мощных лент есть особенность. У самой ленты в медных дорожках, которые обеспечивают электроснабжение светодиодов, очень маленькое сечение, поэтому в этих дорожках будет существенное падение напряжения с расстоянием от источника, потери так сказать, а следовательно с расстоянием от точки подключения яркость светодиодов будет уменьшаться. Что бы яркость подсветки была равномерной по всей длине, ленту нужно подключать к источнику с обоих её сторон, при этом если лента слишком длинная, то желательно подключать её еще и в промежутках, через каждые метр-полтора. Именно для этого я укладывал провода вдоль всей длины фартука.
Дополнительно к выключателю я решил добавить еще и регулировку яркости. Было бы довольно дорого и хлопотно покупать модуль диммера формата стандартной розетки и выключателя, а затем его переделывать под диммер для ленты с напряжением 12 В, да и как я сказал выше - затруднительно найти еще выключатели и диммеры той же серии, цвета и дизайна к уже имеющимся выключателям и розеткам. Поэтому я решил не сильно заморачиваться и использовал обычный рокетный (клавишный) переключатель черного цвета. Так и рукоятка диммера тоже черного цвета.
В качестве диммера я использовал достаточно мощный ШИМ регулятор для моторов - он работает с достаточно высокой частотой, поэтому мерцание вполне безопасное для зрения. Мерцание не увидят не только человеческие глаза, но и серьезные видеокамеры. Блоки питания я использовал по мощности с запасом, исходя от максимальной мощности светодиодных лент. Самая протяженная часть ленты расположена в левой части кухни - чуть более 3 метра, соответственно примерная максимальная мощность светодиодов там - 90 Вт. Вообще не следует подбирать блоки питания по заявленному номиналу так, что бы они работали на пределе своих характеристик. Если бы я взял блок питания мощностью 80-100 Вт, то он бы во время работы грелся, и от того быстро изнашивался бы. Я взял блоки питания по 150 Вт. Учитывая что светодиоды не используются на полную яркость, мощности этой вполне достаточно, что бы они работали в "холодном" режиме, не напрягаясь.
Диммер и блок питания я смонтировал прямо на внутреннюю часть боковой стенки тумбочки под рабочей поверхностью.
Может я плохо искал, но я не нашел среди предлагаемых электротоваров подходящую коробку или крышку, в которую я бы спрятал все эти потроха под столешницей. Дело в том что блок питания в длину 20 см, а самые большие пластиковые коробки за приемлемую цену в ширину 19 см. Пришлось импровизировать и делать крышку из мусора, оставшегося после прошлых ремонтов и строек у родителей. Крышку эту я соответственно сделал вентилируемой. Слева из под крышки провод идёт к источнику - к розетке в зоне над рабочей поверхностью. Специально прятать этот провод я не стал.
Светодиодная лента на алюминиевой основе, еще её называют светодиодная линейка (потому что не гибкая), имеет ширину 12 мм, а ложе для светодиодной ленты в алюминиевом уголке имеет ширину 10 мм. Это не было специально так запланировано, но точных спецификаций не было на сайте продавца. Пришлось эту линейку адаптировать - я подточил края на круге точильной машины, причём точил линейку под углом 45° (на глаз), что бы задняя сторона линейки была уже, чем передняя. Большее беспокойство в этом процессе было за проводящие дорожки, но в итоге они не были повреждены, а светодиодная линейка нормально поместилась в уголке.
В самом уголке я соответственно сделал вырезы для проводов с помощью всë той же гравировальной машинки - отрезными кругами из комплекта. Уголок же в свою очередь прикрутил на маленькие шурупы к шкафчикам.
Несмотря на большую мощность и на то, что светодиодная линейка приклеена на стандартный для светодиодных лент уголок, греется на максимальной яркости приемлемо - за 30 минут в самой горячей точке нагрелась до 64 градусов. Причём максимальная яркость довольно не комфортная - слишком яркая, и это хорошо.
По итогу родители меня спросили - и как долго эта подсветка проработает? Какой срок службы? А я честно и не знаю ответа на этот вопрос. У светодиодов срок службы как правило теоретический - годы непрерывной работы на максимуме, блоки питания и диммеры холодные, у блоков питания заявленное входное напряжение от 180-264 В, то есть они достаточно устойчивы к перепадам напряжения. Я ответил, что вероятнее дом развалится быстрее, чем перестанет работать эта подсветка.
Весь этот монтаж освещения я произвёл в январе 2019 года, и за 5 лет я делал только один ремонт. Примерно через год одна секция ленты перестала работать. Оказалось, что просто от ленты отвалился один контакт, который я подпаял на место. Но по сути это и есть одно из самых уязвимых мест в этой конструкции. Дело в том, что провода имеют сечение 1.5 мм, а перед пайкой к ленте многожильный провод пришлось еще и залудить. Получившийся конец для пайки получился довольно жестким и место спайки осталось под существенным механическим напряжением, которого оказалось достаточно, что бы контакт со временем отвалился. Само механическое напряжение обеспечивала родная изоляция проводов. Её лучше всего в этом конце было бы заменить на термоусадку, в отличие от родной изоляции после остывания она не пыталась бы распрямиться.
Так что 5 лет - продолжает исправно работать.
Были использованы:
Светодиодные линейки 144 шт/м 28 Вт/м 12 В - 6 м
Алюминиевый уголок с рассеивателем 16х16 мм - 6 м
Блоки питания AC/DC 220/12 В 150 Вт - 2 шт
Диммеры для моторов 9-36 В 20 А - 2 шт
Выключатели рокетные 250 В 16 А - 2 шт
Кабель медный 2х1.5 мм - 10 м
Кабель медный 3х1.5 мм - 5 м
Термоусадка, припой, флюс, саморезы, клей, старые обрезки дсп и фанеры, и пр.
На первом фото показано основное искусственное освещение без подсветки, а вот такой результат уже с подсветкой, и на этом фото лишь средняя яркость:
Ответ на пост «Фары...»
Мне никогда не нравился штатный галоген, поэтому в свое время очень много сил и времени потратил, чтобы разобраться со следующими вопросами: 1. Как должны светить фары, чтобы никого не слепить. 2. Как это проверить.3. Как улучшить фары, чтобы выполнялся п.1. Накопив кучу информации, в том числе практического опыта, решил поделиться этим на одном из автофорумов. Написал огромный пост с картинками и пояснениями. Комментарии разделились на две категории: 1. Любой тюнинг оптики это адский зашквар и вставить вам всем в жопу ксеноновую лампу. 2. Все хуйня, я воткнул ксенон в рефлекторную оптику, мне норм. И, естественно, срач на 100 страниц между этими категориями. Все доводы про теорию, про практическме замеры, вообще никому были не интересны. Тогда я понял,что в интернете важен контент, а истина - это скучно и не интересно.
P.S. Езжу с ксеноном, вколхоженным в изначально галогеновую фары. Светит огонь, каку новых топовых авто. Встречка ниразу дальним не моргала. Техосмотр проходил по честному, инспектор не догадался, что ксенон не родной, т.к. по всем внешним признакам и результатам измерений он как будто оригинальный.
Ответ на пост «Фары...»
Для ЛЛ: есть светодиодные лампы в галогенную оптику с нормальной СТГ
Была у меня ракета с обычной оптикой, и как раз в моду входили светодиодные лампы под любые цоколи, всё что хочешь с китайского красного маркетплейса за копейки.
Заказал я себе таких ламп, поставил, включил, встал напротив машины, аху€л, снял и начал искать светодиодные лампы с НОРМАЛЬНОЙ СТГ(светотеневой границей). И ведь нашёл! Никаких проблем, что-то около 2к (при стоимости галогенов бош около 1.5). Что в голове у адептов секты освещения глаз встречных водителей мне решительно не понятно. Это ж опасно, блд!Нелюди люди! Вы же по-любому это тоже читаете. Посмотрите в магазинах, на Озоне и ВБ в том числе это всё есть, за вменяемые бабки. Представьте, как прекрасно жить в мире, где ты видишь не свет в конце туннеля дороги, а нормально освещаешь себе проезжую часть!
Более того, правильная лампа в галогенных фарах, пусть светодиодная, но с нормальным СТГ, светит по факту ярче! Отражатели работают правильно, и свет получается сфокусированным, а не рассеянным, как с кривыми лампами.
Картинку спер из интернета для наглядности
Фары...
Китайский Ambilight для ПК. Обзор на комплект подсветки Skydimo. Работает и ладно
Друзья. Всем привет, месяц назад спрашивал у себя на канале как сделать AmbiLight для монитора ПК? Задача усложнялось тем, что у меня ультра широкий монитор Xiaomi Mi Curved Gaming Monitor 34 с соотношением 21:9.
Получил много советов, но воспользовался самым простым. Заказал готовое решение с Алика и теперь расскажу про это чудо техники вам. В целом за 5к решение меня устраивает, но не обошлось и без косяков.
Рассказываю по порядку, потому что не смог найти не одного нормального отзыва на этот комплект, а он в целом прикольный, особенно если увидите его по скидке.
Но для начала напомню о чем пойдет речь:
Ambilight (сокращение от англ. Ambient Lighting Technology — рус. «Технология Окружающего Освещения») — технология фоновой подсветки для телевизоров, которая была изобретена и запатентована компанией Philips Electronics.
Представляет собой встроенную в жидкокристаллические телевизоры фоновую подсветку, которая, анализируя цветовую картинку кадра на экране телевизора, воспроизводит рассеянный свет по периметру телевизора. Благодаря этому поверхность стены за корпусом телевизора динамически освещается, тем самым дополняя ореолом интенсивность изображения на самом экране и визуально как бы увеличивая размер изображения.
Есть исследования доказывающие, что это снимает нагрузку на глаза, особенно если вы любители сидеть в темноте, как и я.
Как вся эта конструкция работает на практике? Очень просто, специальная программа считывает экран через драйвер видеокарты и управляет адресными RGB светодиодами, а вы получаете мгновенную смену цвета в след за изменением изображения на экране. Что ж, начнем обзор!
Называется этот набор Skydimo и состоит из двух составляющих:
Лента на монитор с креплением на самоклейку.
Две лампы, направление света можно поменять.
Заказал на Алике у этого продаваца. Рад бы, чтобы это была реклама, но нет, заказал за 5 782 р кровных, сейчас стоит уже чуть дороже 6.2 т.р на момент написания.
Упаковано почти как как айфон. Все в воздушном пакете. Качество коробок отличное, вот уж не поскупились на печать и картон. Такое и на подарок не жалко.
Лента
Я забыл сфоткать комплект в коробке, потому покажу фото из интернета.
У меня было все точно так же, в комплекте весь нужный крепеж, инструкция, сама лента перетянутая липучками. Установка проблем не вызывает, переворачиваете монитор, обезжириваете поверхность, и наклеиваете пластиковые уголки на самоклейку и на монитор, примерно как на этом изображении с сайта производителя. Обратите внимание, что на разные диагонали монитора длина лент разная, выбирайте под свою диагональ. А еще приложите ленту, а то я умудрился наклеить уголки так, что пришлось отклеивать и переклеивать, т.к. не рассчитал по высоте их местоположение.
Вот таким образом это выглядит у меня уже в готовом виде. Держится хорошо, возможно постоянный нагрев монитора со временем испортит 3м самоклейку, и она начнет отходить, но её не проблема заменить на новую.
С лентой все понятно, её наклеил, подключил и забыл, держится и ладно.
Лампы
А вот лампы мне действительно понравились. Вот фото с сайта производителя.
Дизайн ламп позволяет установить в основание светящуюся часть любой стороной, хотите светом в стену, хотите на себя. Это очень удобно, потому что позволяет вам создать несколько сценариев освещения.
А поскольку я веду канал на YouTube и часто записываю видео, такая гибкость в постановке света очень поможет разнообразить сценарии.
Сценарий номер один - лампы на себя.
Сценарий номер два - лампы в стену
Сценарий номер три - лампы за монитором - мой любимый.
Кстати лампы подключаются не по одному кабелю, а двумя, в итоге у вас должно быть свободно целых три юсб разъема чтобы весь комплект подключить.
Приложение и настройки
Приложение скачивается с сайта https://www.skydimo.com/index_en.html на котором собственно ничего кроме приложения и нету.
Устройства определились сразу же и без каких либо проблем. Настройки устройства выглядят следующим образом
Не слишком красиво, но работает.
Объясню значения Control mode - позволяет установить только для этого устройства или сразу для всех, если у вас их несколько.
Installation direction - направление установки, у меня вот крепление на мониторе справой стороны начинается и идет на лево.
Groups - это режим работы. Screen sync - режим амбилайт, Music - моргает под музыку, Colorful - меняющийся цвет, Single color - один цвет, притом нельзя задать разные для каждой из ламп, Marquee - режим маяка, просто мигает красным.
При этом во многих из режимов доступны дополнительные эффекты, это готовые пресеты освещения, в них так же могут быть дополнительные настройки, такие как выбор цветовой палитры, скорость смены цветов и так далее. Настройки интуитивно не понятны, но выставляются методом тыка достаточно просто.
Например немного поковырявшись можно устроить настоящий рейв, включив режим Music и визуализацию в плеере, уберите эпилептиков от экранов.
После перезагрузки настройки не сбрасываются, а приложение загружается, при старте системы, если поставить соответствующую галочку.
Минусы
Вам могло показаться, что я расхваливаю этот комплект, но это вовсе не так, он просто норм, добротно упакован и пока работает. Но есть и минусы.
Например мелкий брак, на одной из ламп основание не защёлкивается и из него бьет свет, это конечно легко исправить с помощью суперклея, но впечатление портит.
Ну и неудобное, глючное и непонятное приложение. Например для того, чтобы поменять размер окна захвата, надо вручную передвинуть виртуальный датчик каждого светодиода, что согласитесь несколько геморно, когда их 25 штук, почему нельзя выделить их все и всю линию переместить вопросы к китайским программистам.
Хотелось бы чтобы у Skydimo было апи, чтобы я мог вывести управление лентой и лампами в приложение Aurora RGB, так же как управляю своими клавиатурой и мышью SteelSeries. И создать профили освещения и интерактивных уведомлений для разных программ и игр. Но увы, такой возможности я не нашел. Если знаете как это сделать без программирования, то обязательно расскажите в комментариях.
Ну и конечно оно жрет ресурсы во время работы. Притом поджирает как GPU так и CPU, не много в моем случае 4-7%, но поджирает.
А еще мне совсем не нравится, что нельзя отключить светящиеся основание у ламп, мне бы хотелось чтобы светилась только лента, но не основание, т.к. это отвлекает во время работы или игры, но увы. Конечно это легко уладить с помощью паяльника, но за такую стоимость не хочется ломать вещи.
Лампа которая подключается к пк непосредственно на максимальной яркости мерзко свистит на фиолетовом цвете, из-за чего яркость пришлось убавлять.
А как в играх?
Да так же как и в фильмах - отлично.
Друзья, стоит ли этот комплект Skydimo из AmbiLight ленты и двух ламп своих денег? 6.200 наверное нет, но вот тысячи за 4.5 может быть и да. Но с другой стороны, я не смог найти достойных альтернатив в принципе, они мне показались более громоздкими и неудобными. Делать свое решение на адресной LED ленте и ардуинке мне показалось сложным, а тут готовый комплект, нормально выглядит, как-то работает.
Пишите в комментарии про ваши вариации AmbiLight, может я что-то пропустил в своих поисках и есть более удачное решение.
